Sensor Eddy
🔎 Encuentre el kit de bobina Eddy X2D en la tienda de Bambu Lab.

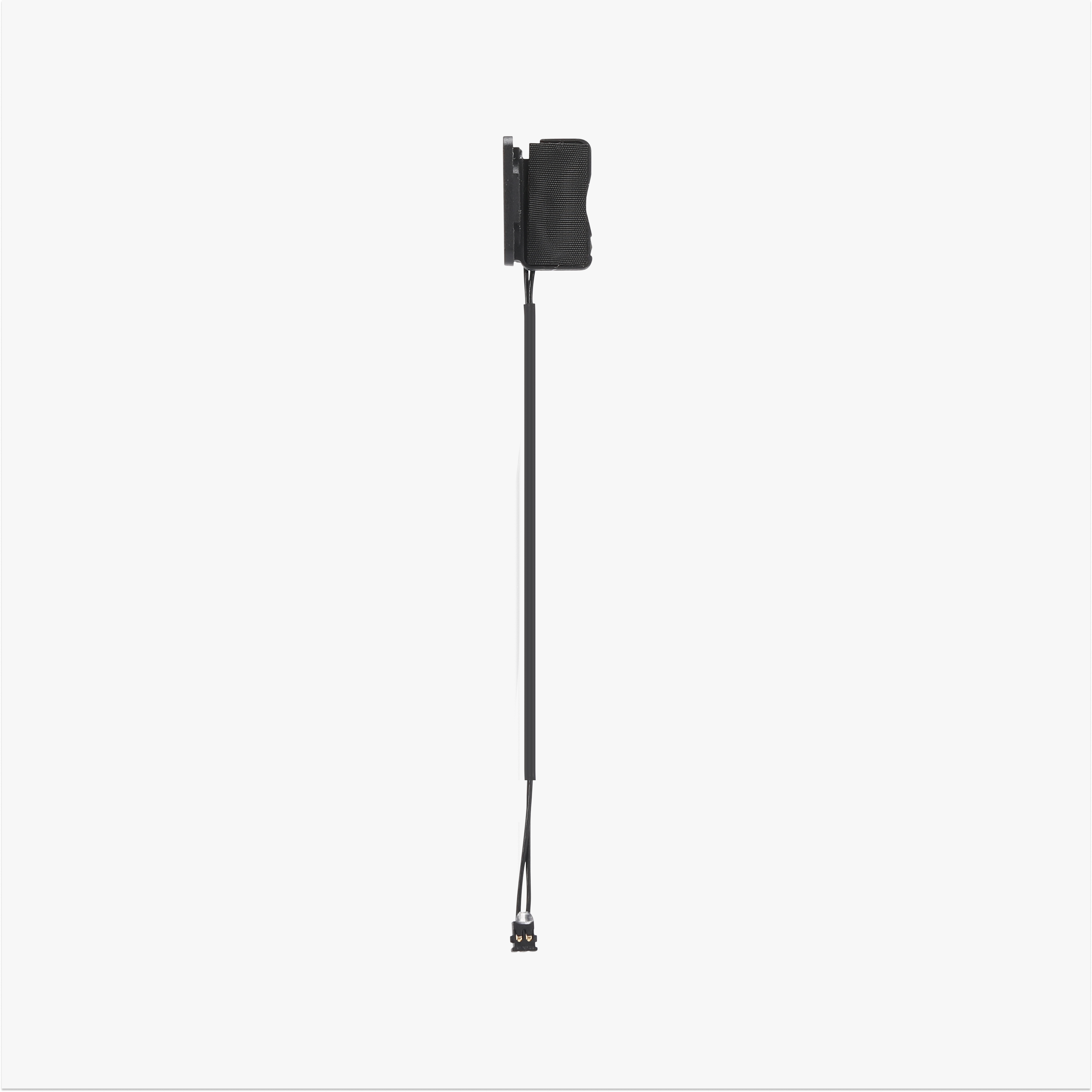

El Sensor Eddy se instala entre el hotend y el extrusor y sirve como componente para calibrar activamente el flujo de filamento. El X2D tiene dos sensores Eddy, ubicados por encima del hotend izquierdo y del hotend auxiliar derecho, respectivamente.
El kit de reemplazo del Sensor Eddy izquierdo incluye:

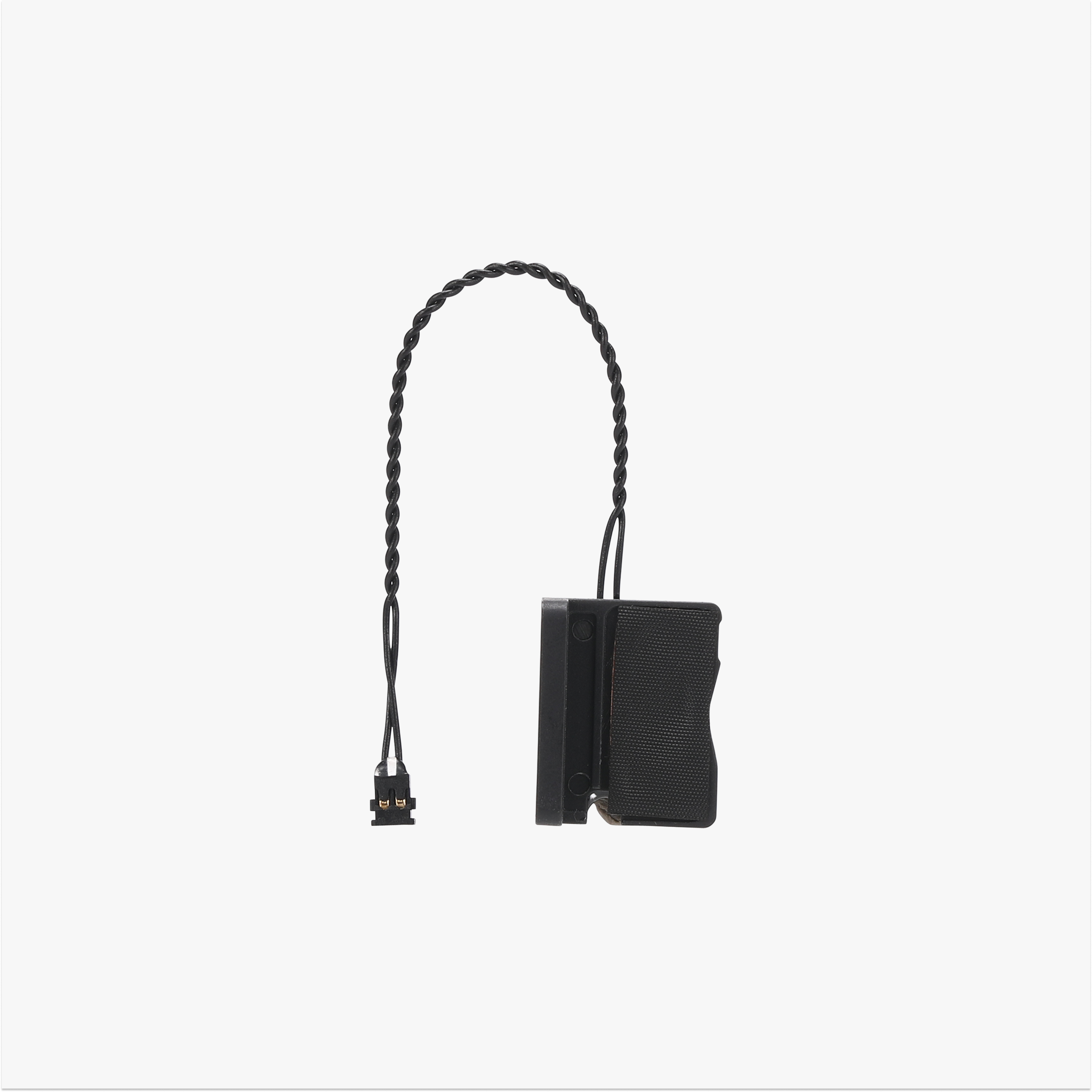

1. Sensor Eddy izquierdo
2. Tornillos de fijación ( x2 )
El kit de reemplazo del Sensor Eddy derecho incluye:
1. Sensor Eddy derecho
2. Tornillos de fijación ( x2 )
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- Daño físico en el Sensor Eddy;
- Falla en el homing del eje Z o en la nivelación de la cama caliente, causada por el mal funcionamiento del Sensor Eddy.
Herramientas y materiales requeridos
- Nuevo Sensor Eddy
- Llave Allen H1.5
Advertencia de seguridad
⚠️ IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el Sensor Eddy
Paso 1. Retirar la cubierta del cabezal

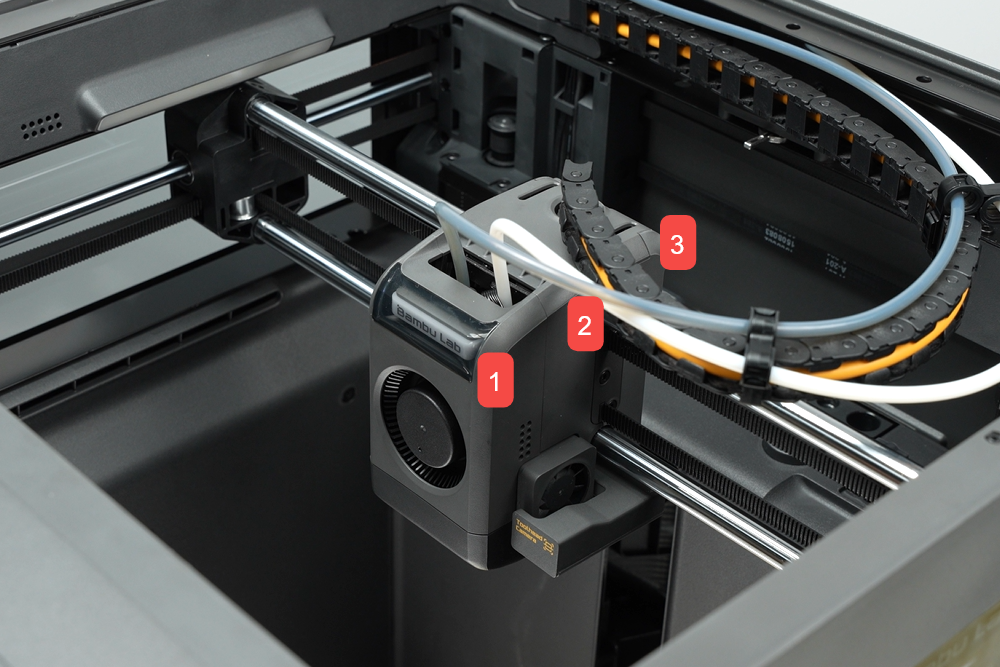

Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para retirar la cubierta del cabezal.
Paso 2. Retirar los hotends
Consulte Guía de reemplazo de hotend y calceta de silicona para el X2D para retirar los hotends y las calcetas de silicona del hotend.
Paso 3. Retirar el Sensor Eddy izquierdo

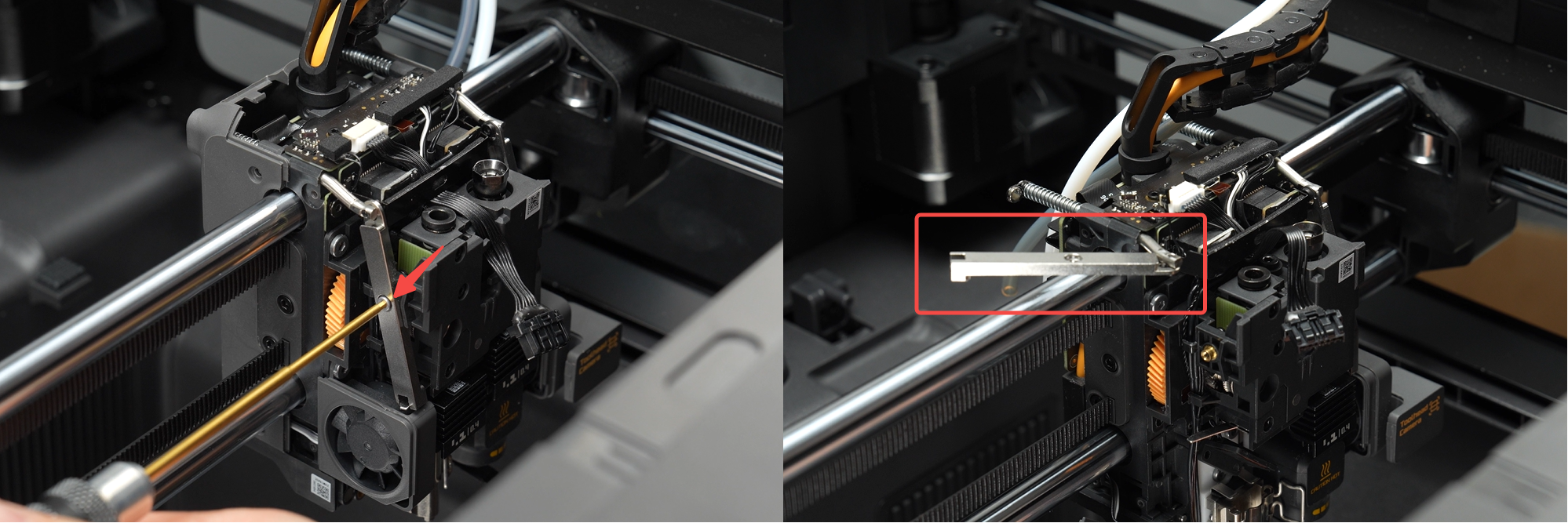

Utilice una llave Allen H1.5 para retirar el tornillo único de la palanca del cortador de filamento y separarla de la montura del cortador de filamento.

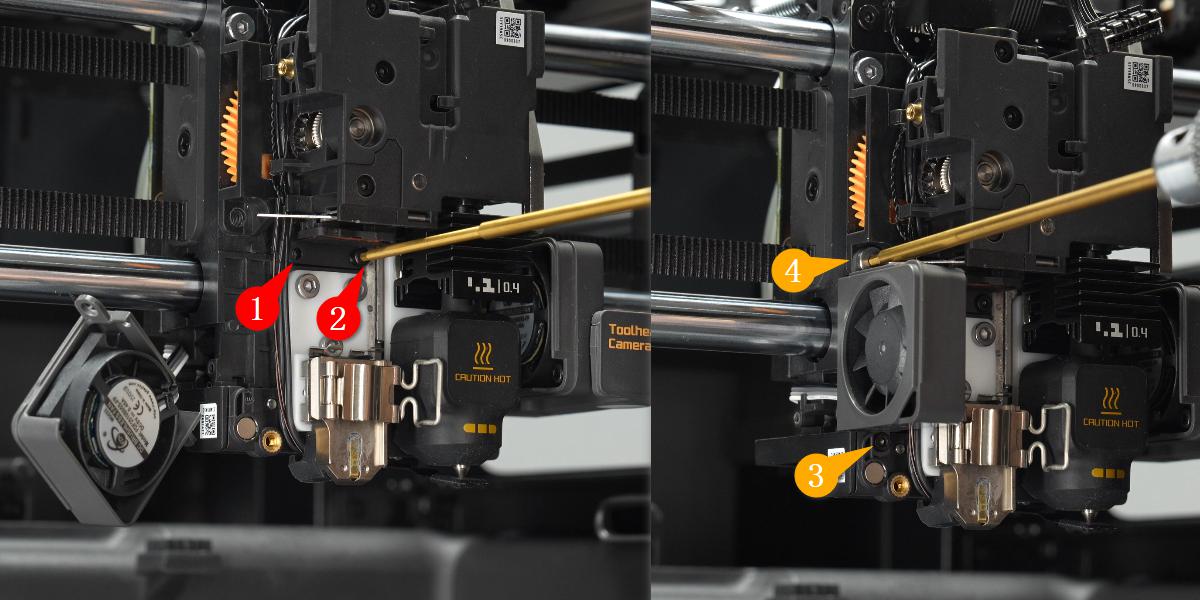

Utilice una llave Allen H2.0 y H1.5 para retirar los dos tornillos que fijan el ventilador del hotend izquierdo (marcados con rojo 1, 2), Luego utilice una llave Allen H1.5 para retirar los dos tornillos que fijan el soporte del Sensor Eddy izquierdo (marcados con amarillo 3, 4),
Paso 3.1 Retirar el cable del Sensor Eddy izquierdo
Retire la espuma en la placa de interfaz del cabezal y desconecte el conector del Sensor Eddy izquierdo tirando perpendicularmente a la dirección del conector.
- Puede utilizar una pequeña llave Allen H1.5 para ayudar a desconectar el conector.

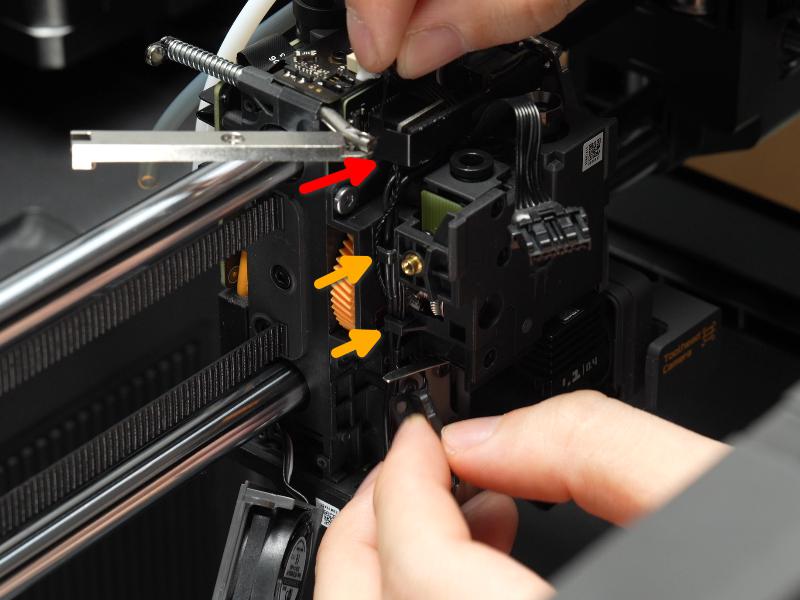

Desconecte el cable del Sensor Eddy del soporte (flecha roja) y de las dos pestañas de sujeción (flecha amarilla), y retire el Sensor Eddy izquierdo.
Paso 4. Retirar el Sensor Eddy derecho
Paso 4.1 Retirar el soporte metálico de presión

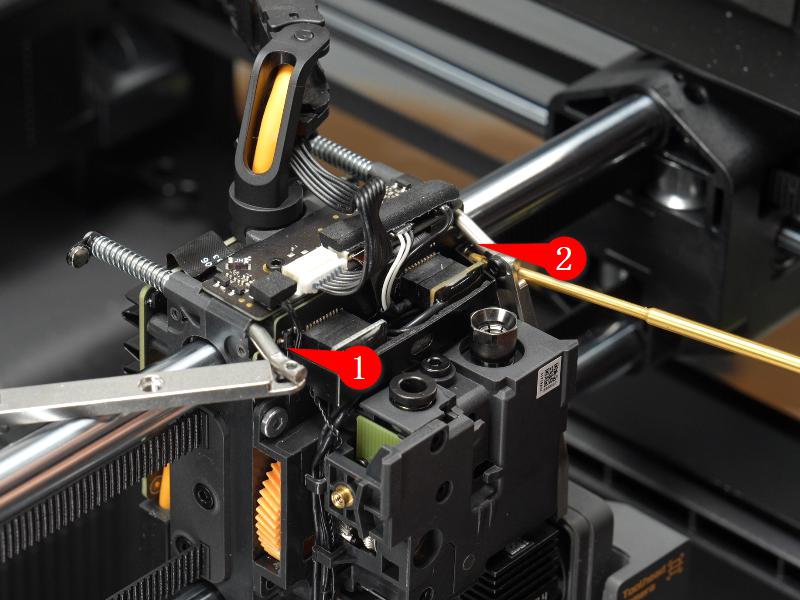

Utilice una llave Allen H2.0 para retirar los dos tornillos y retirar el soporte metálico de presión.
Utilice una llave Allen H1.5 para retirar un tornillo de la palanca del cortador de filamento derecho y separarla de la montura del cortador de filamento.
Paso 4.2 Retirar el cable del Sensor Eddy derecho
Retire la espuma en la placa de interfaz del cabezal, desconecte el conector del Sensor Eddy derecho y el conector del conjunto del sensor de filamento derecho tirando perpendicularmente a la dirección del conector.

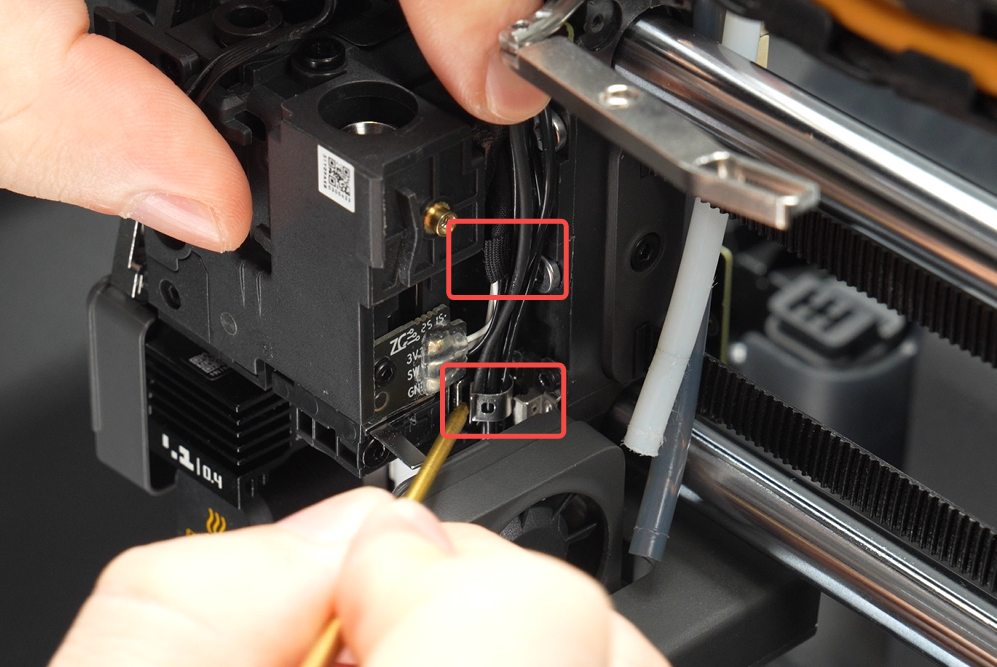

Retire la cinta de fijación del cable y suelte el cable de la pestaña metálica de sujeción.
Paso 4.3 Retirar el Sensor Eddy derecho

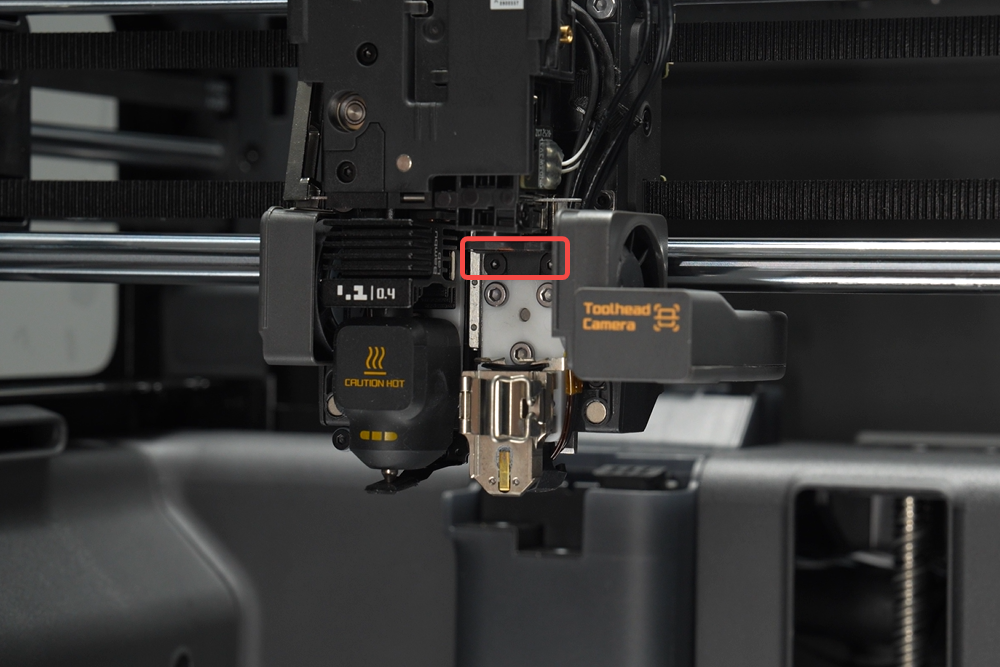

Utilice una llave Allen H1.5 para retirar los dos tornillos de fijación y retire suavemente el Sensor Eddy derecho.
Instalar el Sensor Eddy
Paso 1. Instalar el Sensor Eddy derecho
Paso 1.1 Fijar el Sensor Eddy derecho
Instale el Sensor Eddy derecho por encima del conjunto de calentamiento del hotend derecho y fíjelo atornillando dos tornillos.
Paso 1.2 Conectar el cable del Sensor Eddy derecho

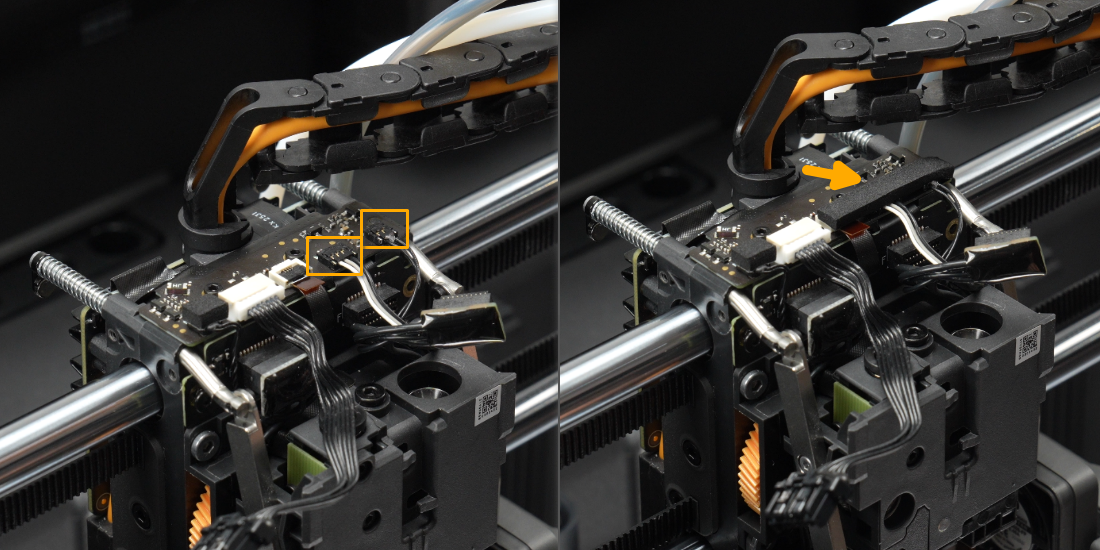

Conecte el cable del Sensor Eddy derecho y el conjunto del sensor de filamento derecho a la placa de interfaz del cabezal, luego vuelva a aplicar la espuma.
Paso 1.3 Rutear el cable del Sensor Eddy derecho
Inserte el cable del Sensor Eddy en la pestaña metálica de sujeción, luego envuelva nuevamente el cable con cinta.
Paso 1.4 Instalar el soporte metálico de presión
Instale el soporte metálico de presión y utilice una llave Allen H2.0 para atornillar los dos tornillos y fijarlo.

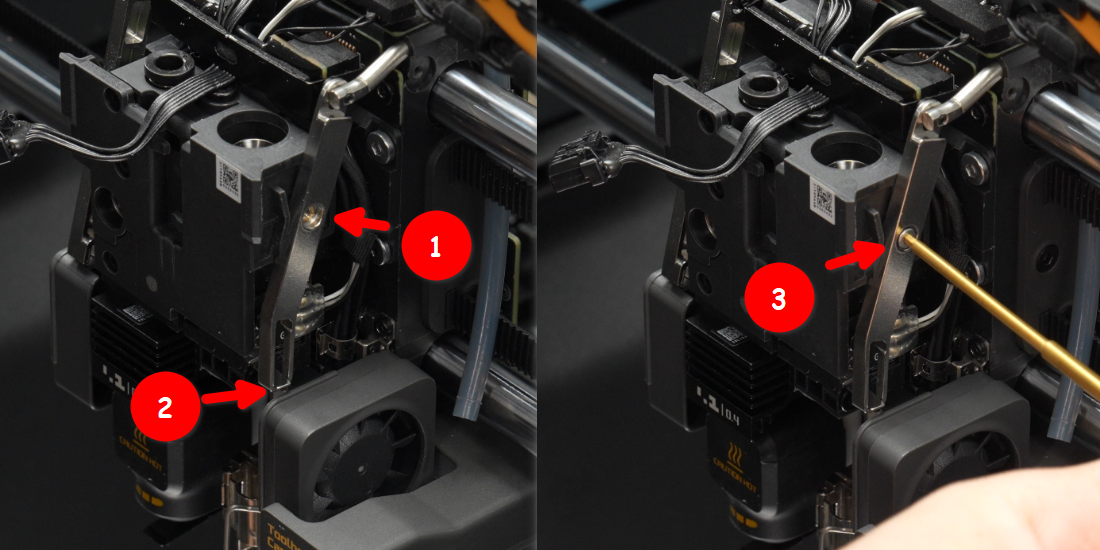

Instale la palanca del cortador de filamento derecho y fíjela con un tornillo.
Paso 2. Instalar el Sensor Eddy izquierdo
Paso 2.1 Fijar el Sensor Eddy izquierdo
Instale el Sensor Eddy izquierdo por encima del conjunto de calentamiento del hotend izquierdo, fijándolo con dos tornillos; luego instale el ventilador del hotend izquierdo, fijándolo con dos tornillos.
Paso 2.2 Conectar el cable del Sensor Eddy izquierdo

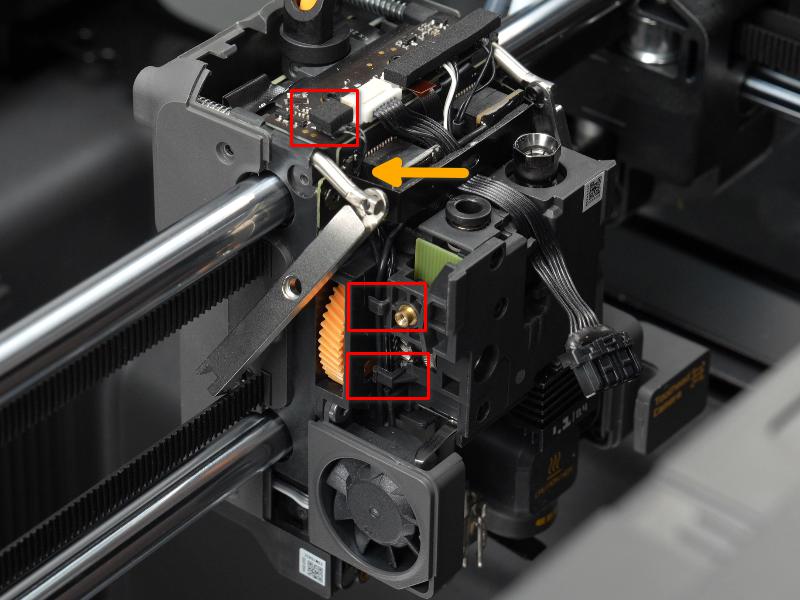

Rutee el cable del Sensor Eddy debajo del soporte de la placa de interfaz del conjunto de calentamiento del hotend, conéctelo a la placa de interfaz y organice el cable en las dos pestañas de sujeción.
Paso 2.3 Instalar la palanca del cortador de filamento izquierdo

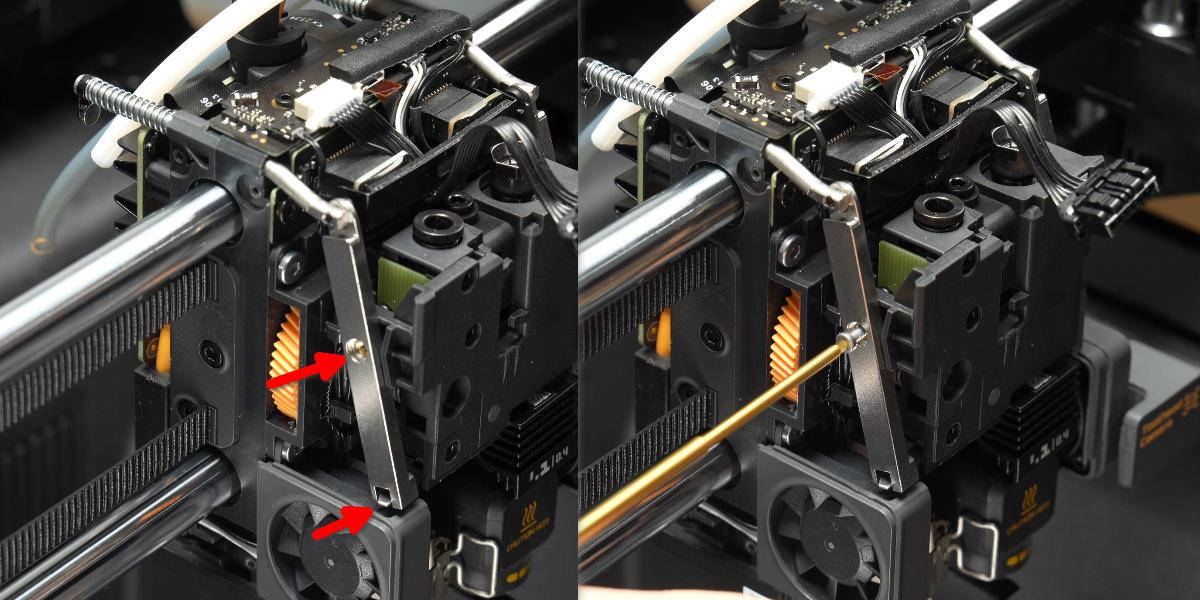

Instale la palanca del cortador de filamento izquierdo, asegurando que el eje del conjunto del cortador quede bloqueado en la muesca de la palanca, luego fije la palanca con un tornillo.
Paso 3. Instalar el hotend
Consulte Guía de reemplazo de hotend y calceta de silicona para el X2D para instalar el hotend y la calceta de silicona del hotend.
Paso 4. Instalar la cubierta del cabezal

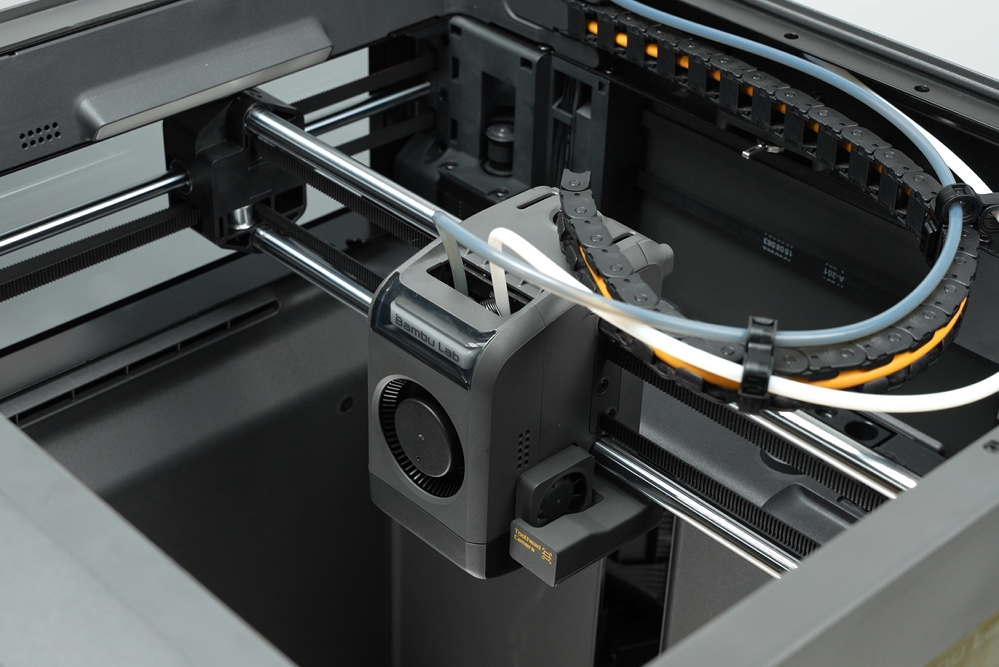

Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta del cabezal.
Verificación del éxito
✅ Después de reemplazar el Sensor Eddy, realice una calibración de la cama caliente. Debe completarse sin errores.
Si ocurren anomalías durante la calibración, consulte Guía de ajuste del Sensor Eddy para el X2D para un ajuste adicional.
Si encuentra problemas, revierta sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder de inmediato a preguntas comunes y brindar orientación operativa.
