Ventilador del hotend
🔎 Encuentre el Ventilador de enfriamiento del hotend X2D en la tienda de Bambu Lab.

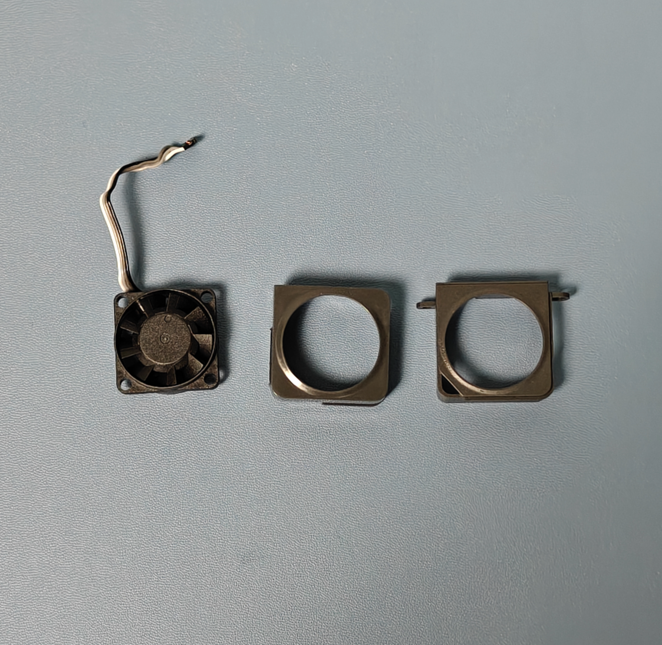

El X2D está equipado con dos hotends, cada uno con su propio ventilador de enfriamiento del hotend. Aunque ambos hotends utilizan el mismo modelo de ventilador, se requieren soportes diferentes. Solo se suministra un ventilador con los accesorios, junto con dos soportes para izquierda y derecha; seleccione el soporte adecuado al reemplazar el ventilador.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- Error del ventilador de enfriamiento del hotend;
- Daño físico en el ventilador de enfriamiento del hotend;
- Ruido anormal del ventilador
Herramientas y materiales requeridos
Llave allen H1.5
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retire el viejo ventilador de enfriamiento del hotend
Paso 1. Retire la cubierta del cabezal
Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para retirar la carcasa del cabezal.
Paso 2. Retire el ventilador auxiliar derecho del hotend

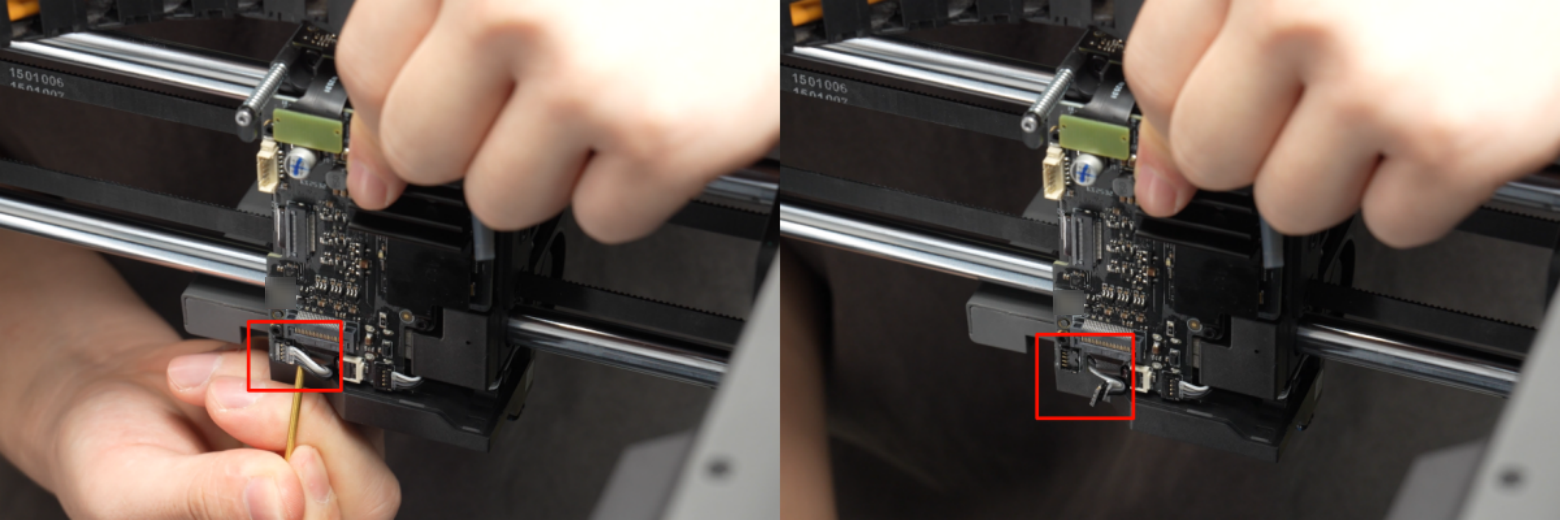

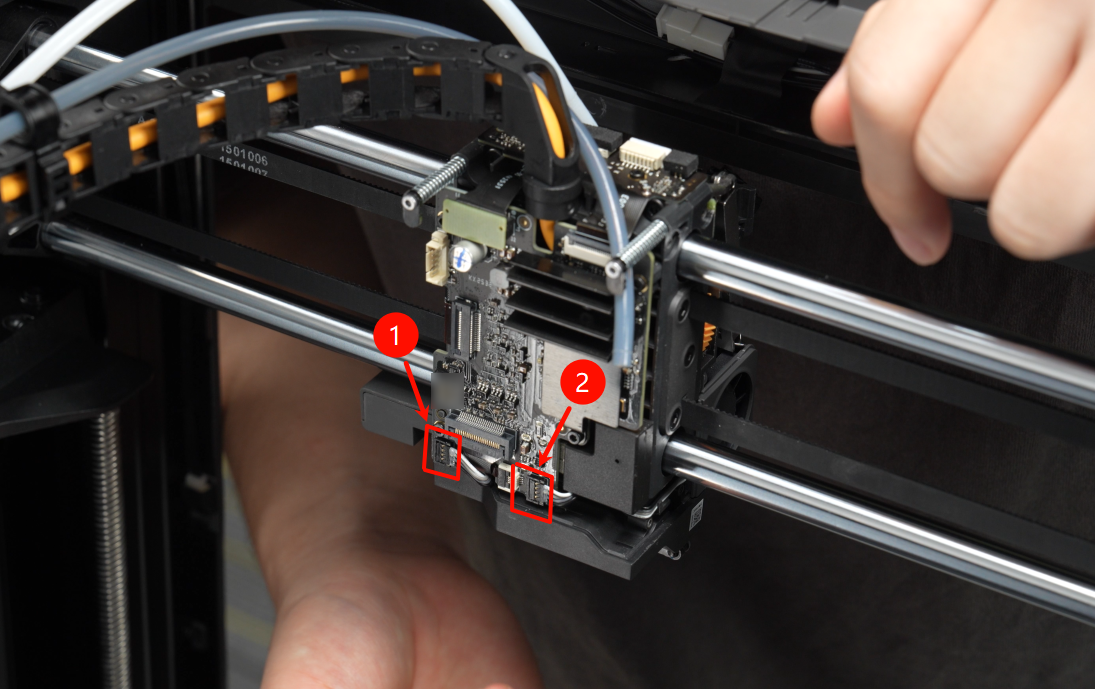

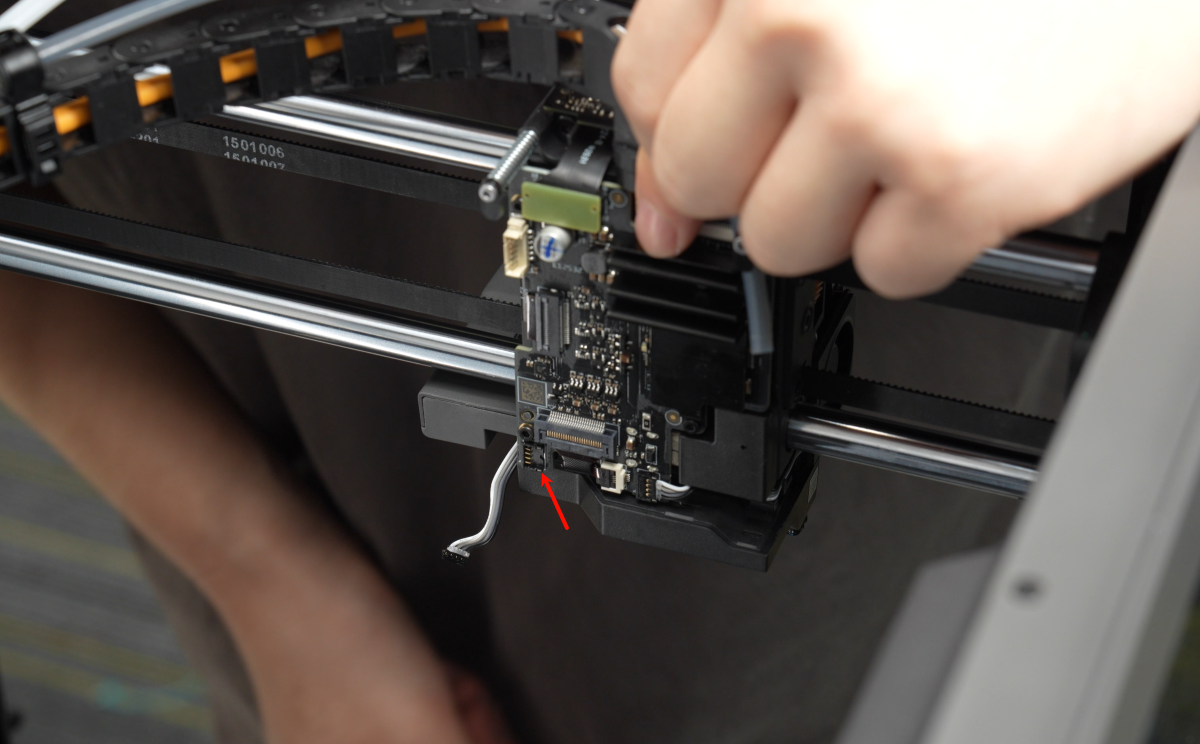

Desconecte el cable del ventilador auxiliar derecho del hotend de la placa TH.
Afloje el cable de la bandeja de cables.
Utilice una llave allen H1.5 para aflojar los dos tornillos que fijan el ventilador y libere el ventilador de enfriamiento del hotend derecho.

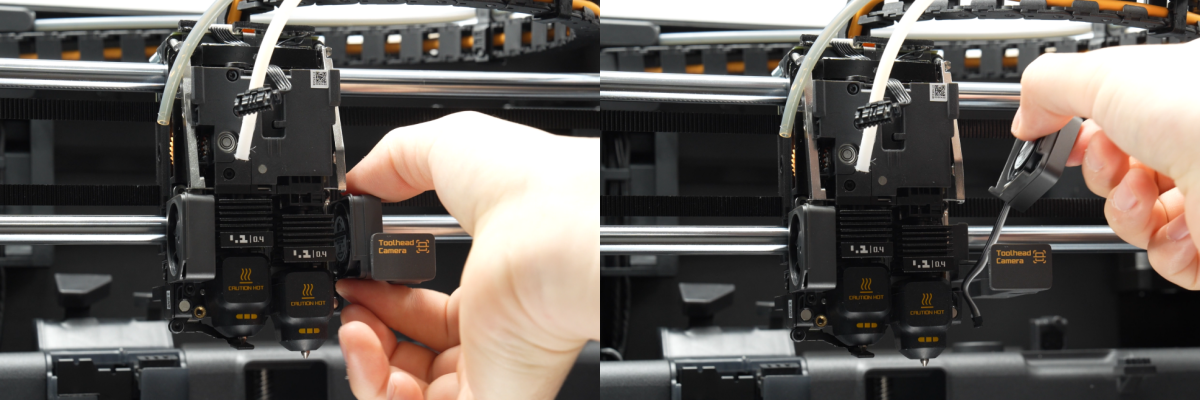

Retire el ventilador auxiliar de enfriamiento del hotend.
Paso 3. Retire el ventilador izquierdo del hotend

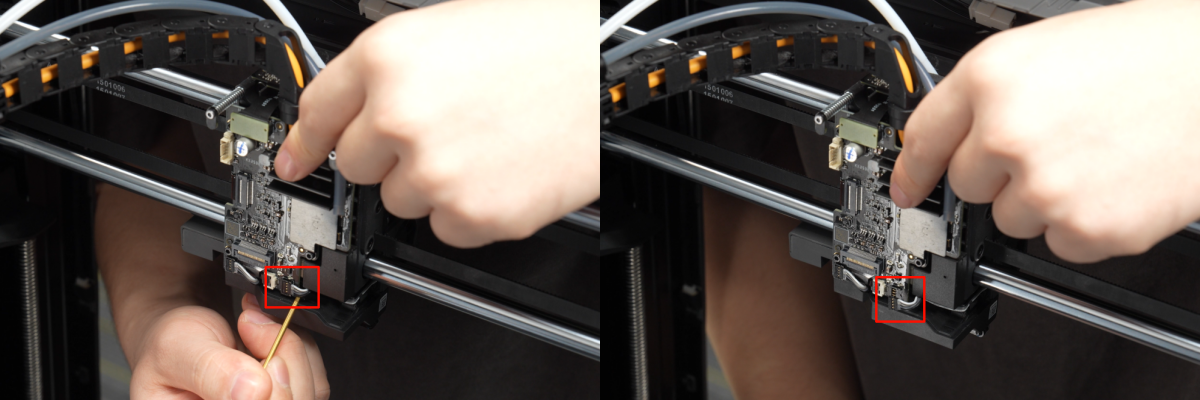

Desconecte el cable izquierdo del hotend de la placa TH y afloje el cable de la bandeja de cables.
Utilice llaves allen H2.0 y H1.5 para retirar un tornillo cada una.

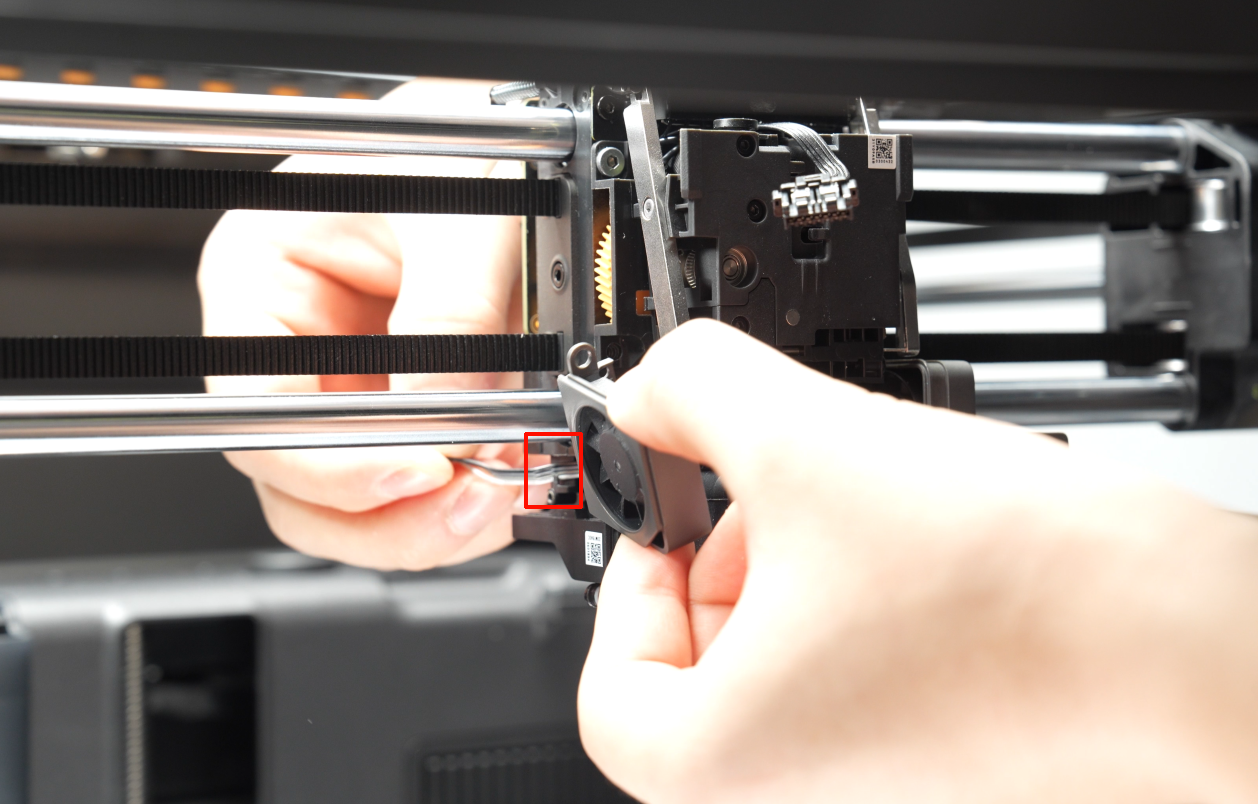

Asegúrese de retirar el cable del ventilador izquierdo del hotend de la bandeja de cables.

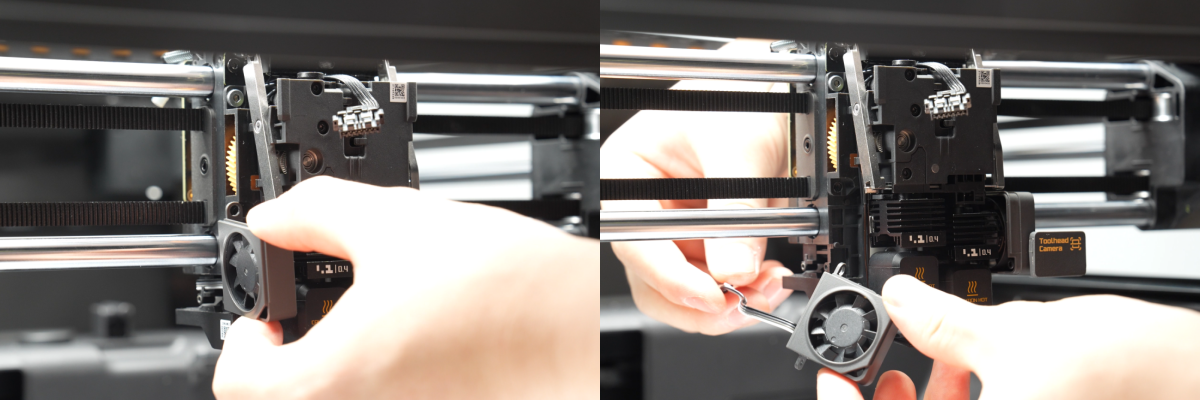

Retire el ventilador izquierdo de enfriamiento del hotend.
Instale el nuevo ventilador de enfriamiento del hotend
Paso 1. Instale el ventilador auxiliar derecho del hotend

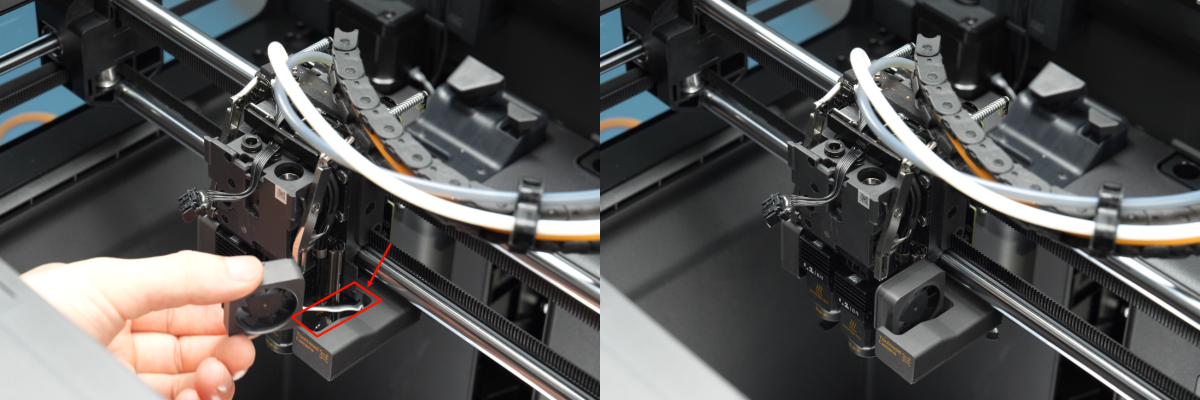

Inserte el soporte del ventilador auxiliar de enfriamiento del hotend en la ranura de la cámara de vista en vivo.
Utilice una llave allen H1.5 para ajustar dos tornillos y fijar el ventilador. Después de fijarlo, agite suavemente el ventilador auxiliar derecho del hotend con la mano para verificar si está flojo; si lo está, verifique si los tornillos están ajustados correctamente.

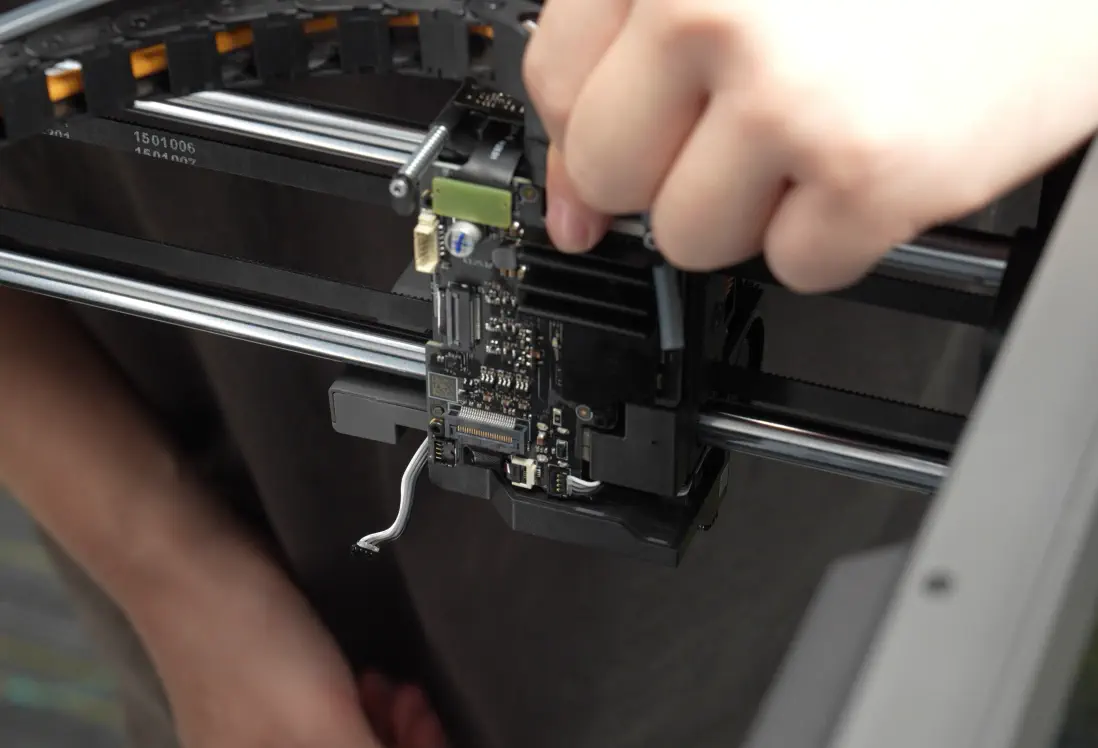

Organice el cable según la animación, presiónelos debajo de la bandeja de cables y conecte el conector del ventilador auxiliar derecho del hotend al puerto correspondiente en la placa TH.
Paso 2. Instale el ventilador izquierdo del hotend

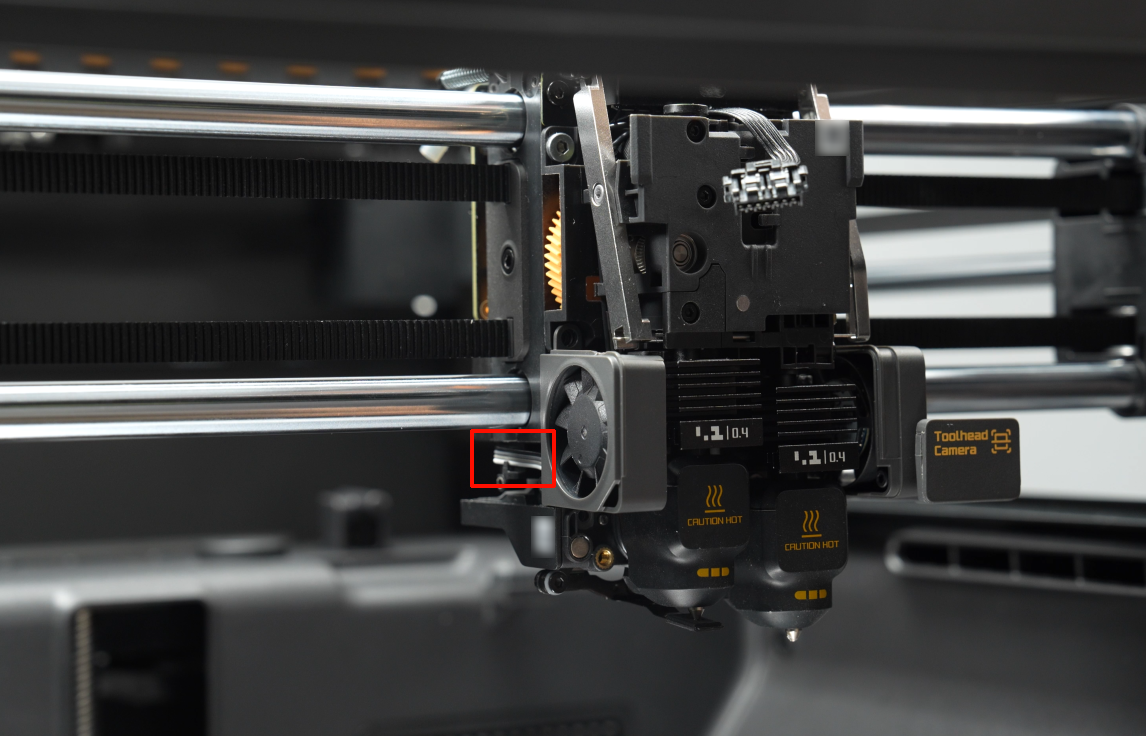

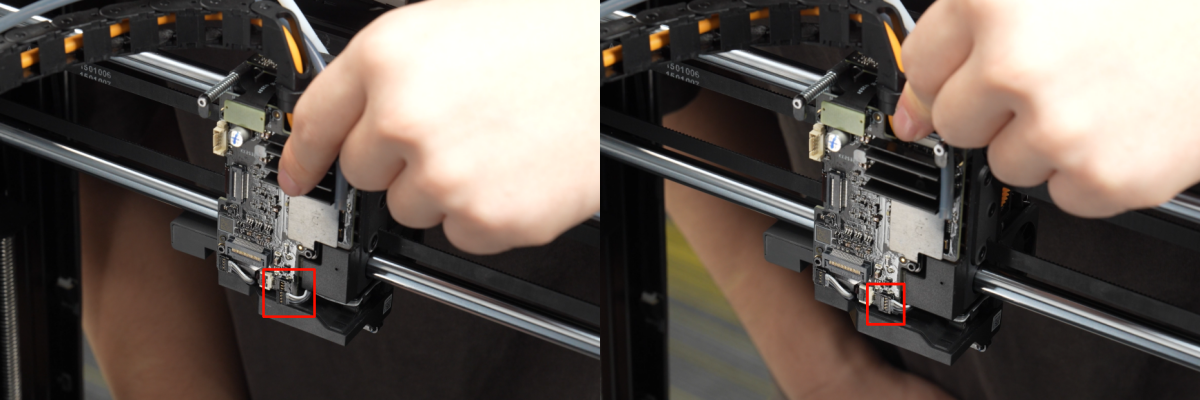

Instale el ventilador izquierdo del hotend en el lado izquierdo del conjunto de calentamiento del hotend izquierdo, asegurando que el cable quede presionado debajo de la bandeja de cables.

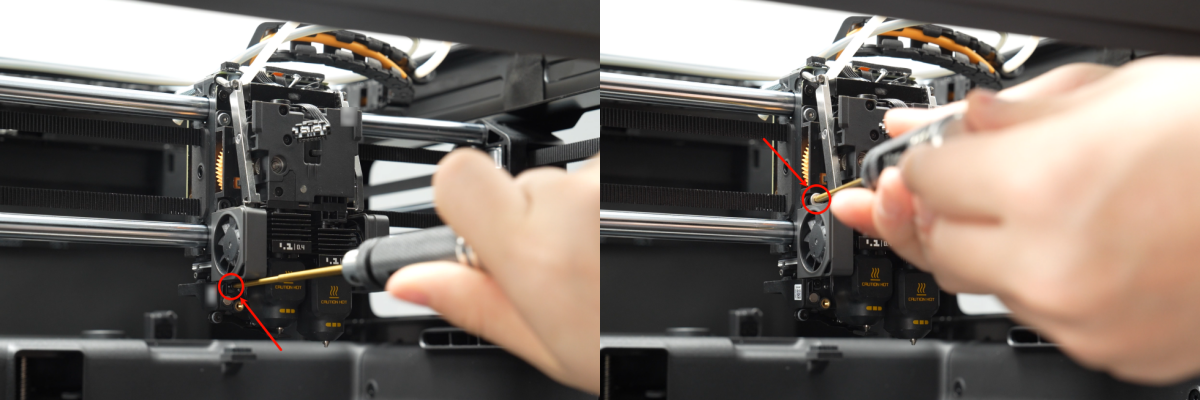

Utilice una llave allen H1.5 para ajustar un tornillo de fijación que sostiene el ventilador, y una llave allen H2.0 para ajustar un tornillo que sostiene tanto el extrusor como el ventilador.
Organice los cables y conéctelos al puerto del ventilador izquierdo del hotend en la placa TH.
Paso 3. Instale la carcasa del cabezal
Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para instalar la carcasa del cabezal.
Verificación del éxito
✅ Conecte la alimentación y encienda la impresora. Caliente el hotend izquierdo a 100℃, confirmando un aumento normal de temperatura y que el ventilador de enfriamiento del hotend funcione correctamente.
✅ Cambie los hotends, caliente el hotend auxiliar derecho a 100℃, confirmando un aumento normal de temperatura y que el ventilador de enfriamiento del hotend funcione correctamente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
