Placa AC
🔎 Encuentre la Placa AC X2D en la tienda de Bambu Lab.

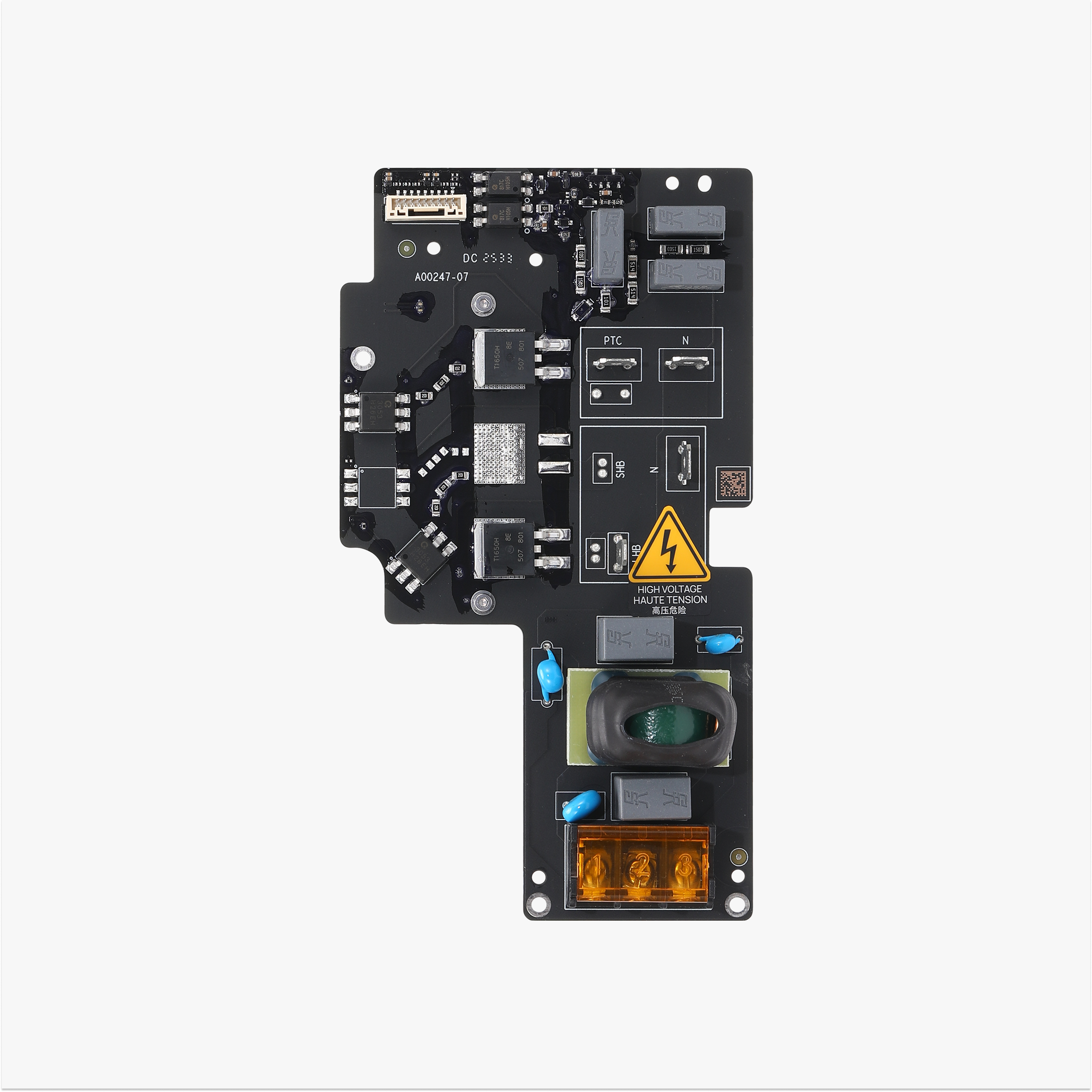

La placa AC es la placa de circuito que suministra energía AC y controla la salida para la cama caliente de la impresora.
La placa AC tiene versiones distintas de alta y baja tensión que deben coincidir con la Unidad de cama caliente y el calentador de cámara; el emparejamiento incorrecto está prohibido.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
La placa AC muestra daños evidentes; Confirmado por soporte técnico oficial de Bambu Lab que la placa AC requiere reemplazo.
Herramientas y materiales requeridos
- Placa AC nueva
- Llave allen H1.5
- Llave allen H2.0
- Pinzas o herramientas afiladas
Advertencia de seguridad
⚠️ IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retire la placa AC antigua

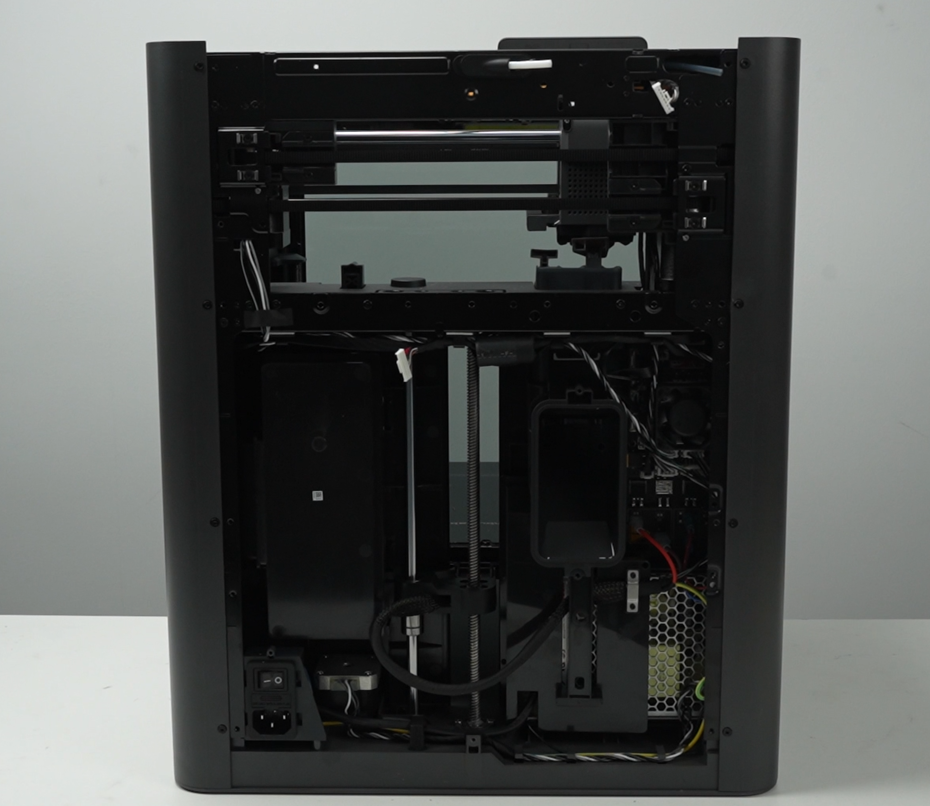

Paso 1. Retire el panel trasero (incluido soporte de tubo de filamento y amortiguador de filamento)
Puede consultar la Guía de reemplazo del panel trasero para el X2D para retirar el panel trasero:

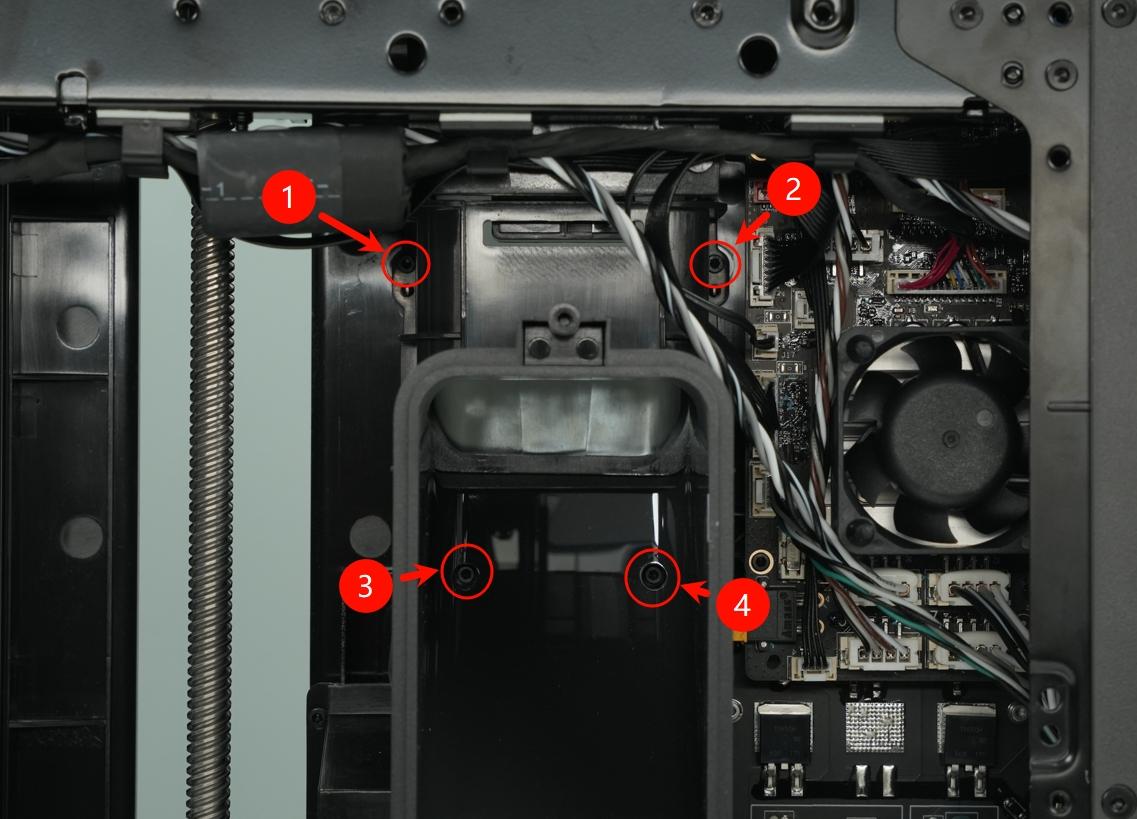

Paso 2. Retire el conducto de purga
Use una llave allen H1.5 para retirar los cuatro tornillos de fijación (BT2x5), luego quite el conducto de purga.

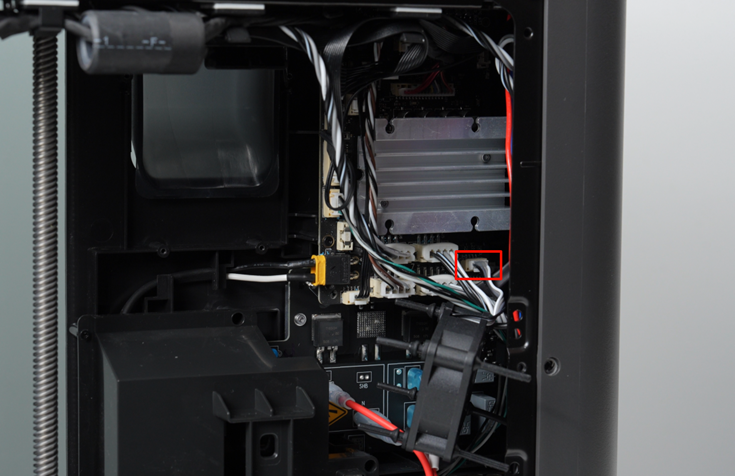

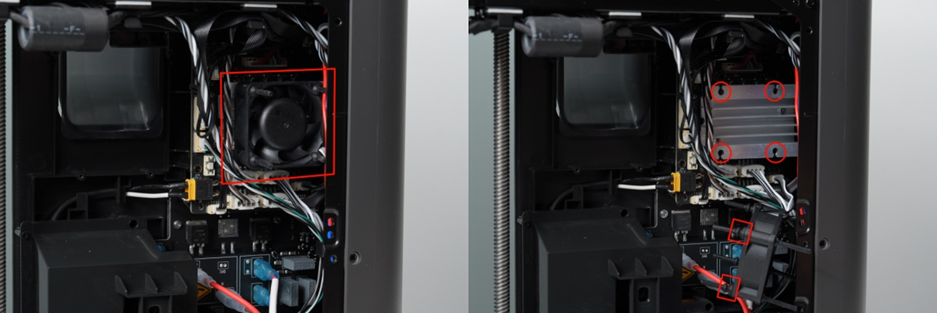

Paso 3. Retire el ventilador de la placa MC
Retire el ventilador de la placa MC de la ranura en el disipador de calor de la placa MC.
Desconecte el conector del cable del ventilador, desconecte el cable del ventilador.

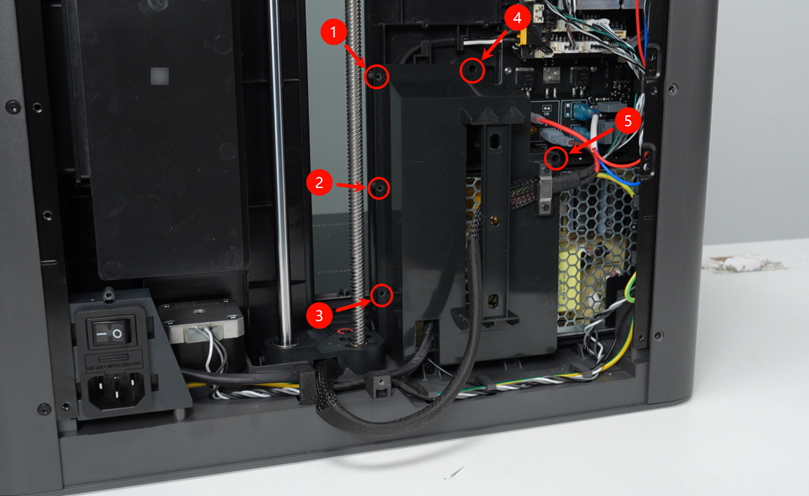

Paso 4. Retire la cubierta de la fuente de alimentación
Use una llave allen H1.5 para retirar cinco tornillos y quite la cubierta de la fuente de alimentación.

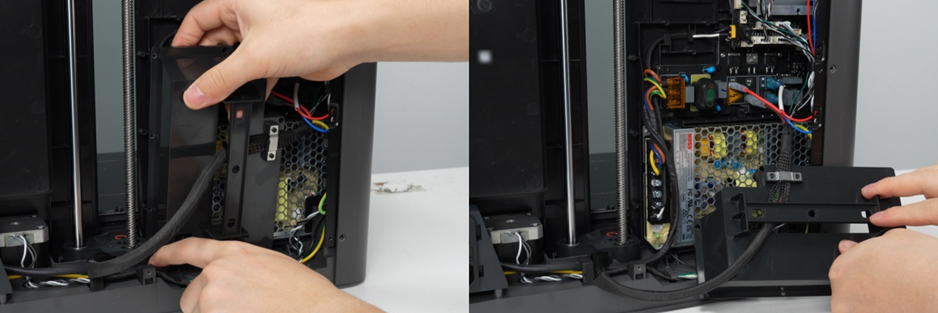

Luego retirela.
Paso 5. Retire los cables de la placa AC

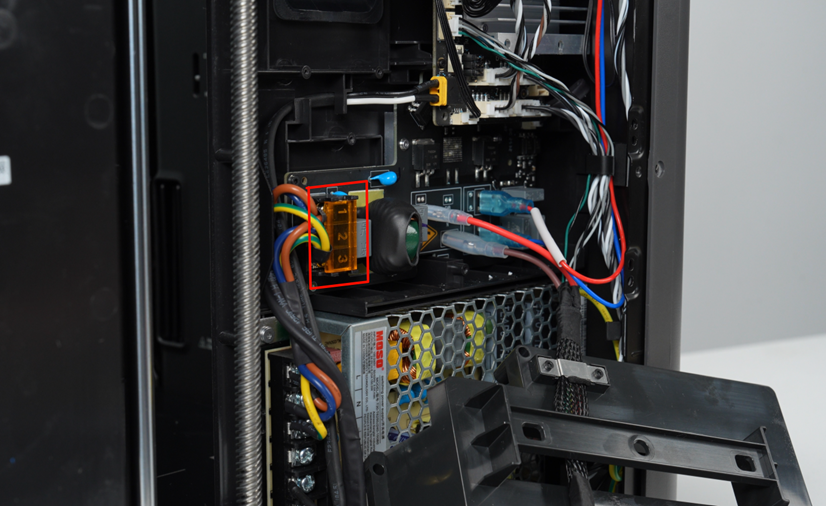

Paso 5.1 Abra la cubierta de la placa AC
Use un destornillador para levantar la cubierta del cable de alimentación.

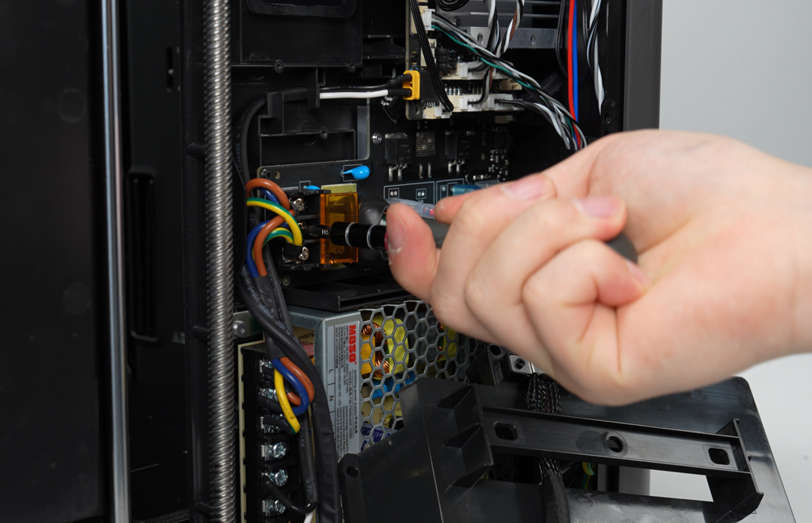

Paso 5.2 Afloje los cables de alimentación
Use un destornillador de cruz para aflojar los tornillos de fijación de los cables de alimentación y retire los tres cables de alimentación.

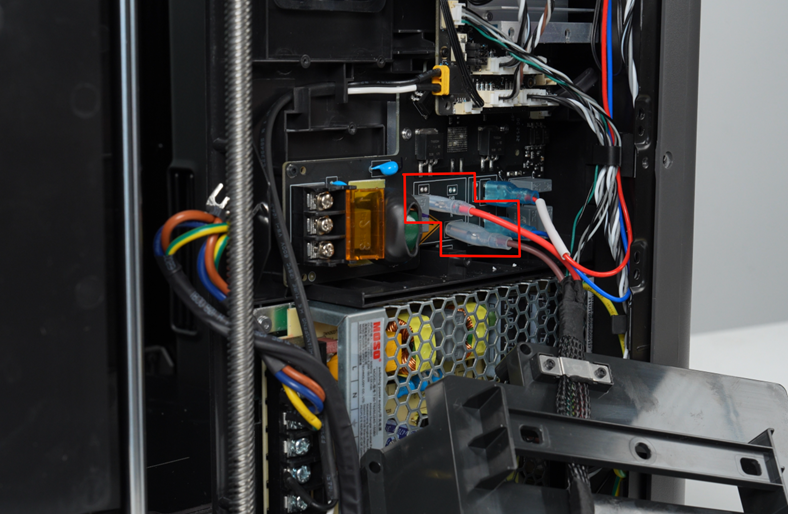

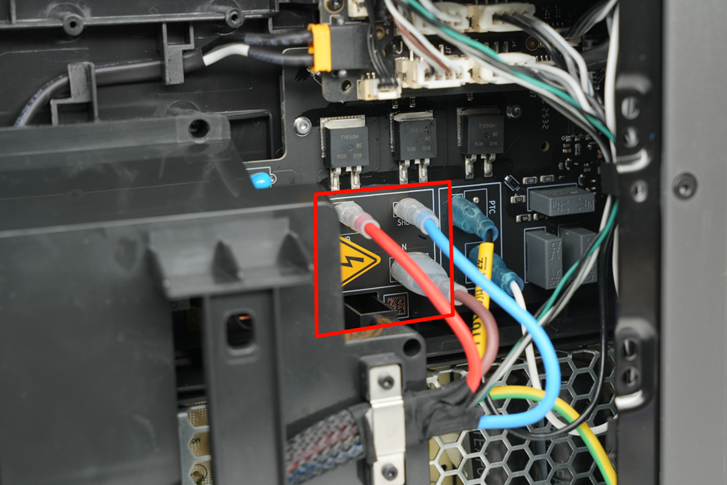

Paso 5.3 Desconecte los cables de la cama caliente
Desconecte el cable de alimentación de la Unidad de cama caliente (si el conector es difícil de retirar, use una herramienta para ayudar).

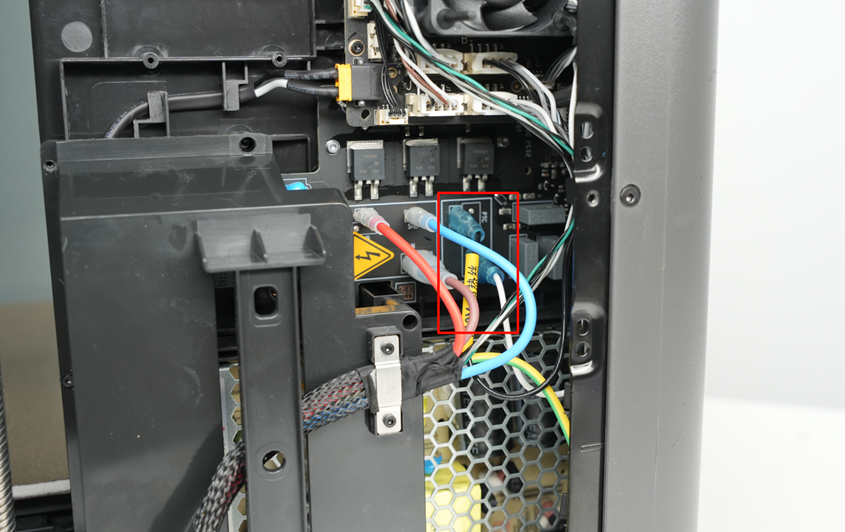

Paso 5.4 Desconecte los cables del calentador de cámara
Desconecte el cable de alimentación del calentador de cámara (si el conector es difícil de retirar, use una herramienta para ayudar).
Paso 6. Retire la placa AC

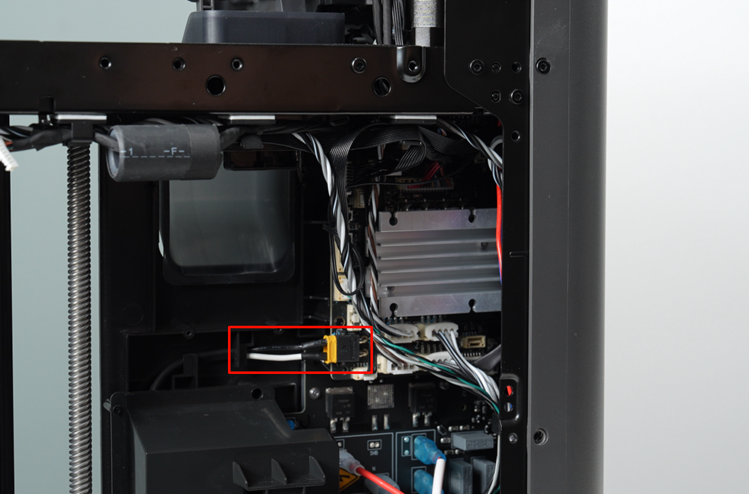

Paso 6.1 Retire el conector XT30
Desconecte el conector XT30 en la placa MC.

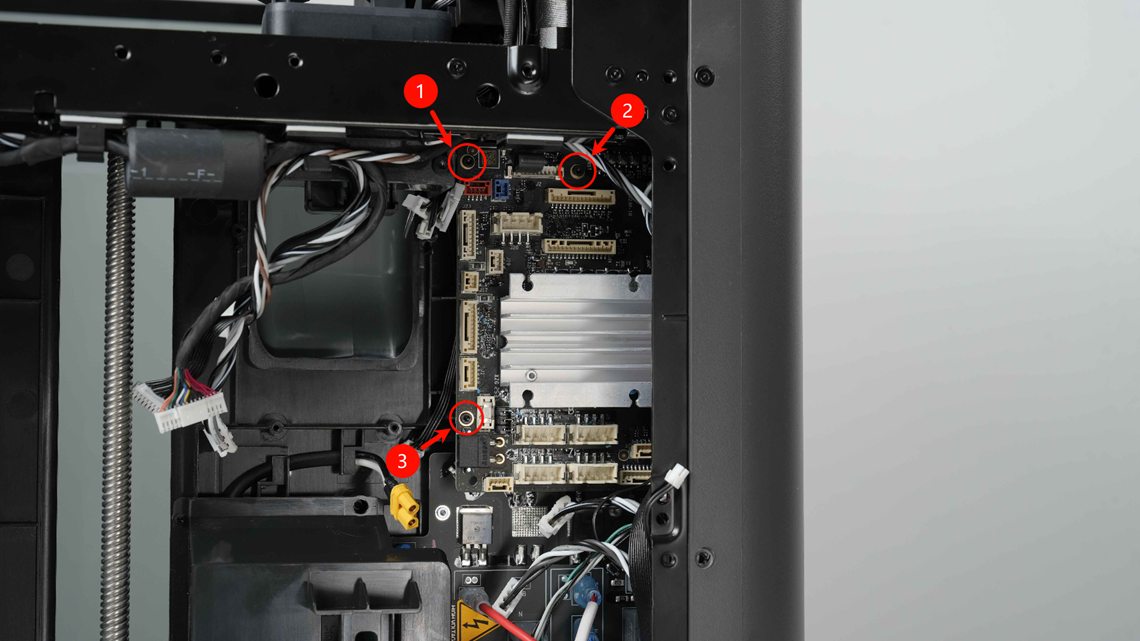

Paso 6.2 Retire los tornillos de la placa MC
Retire los tornillos de la placa MC.
Haga que la posición de la placa MC sea móvil, exponiendo los tornillos de la placa AC.

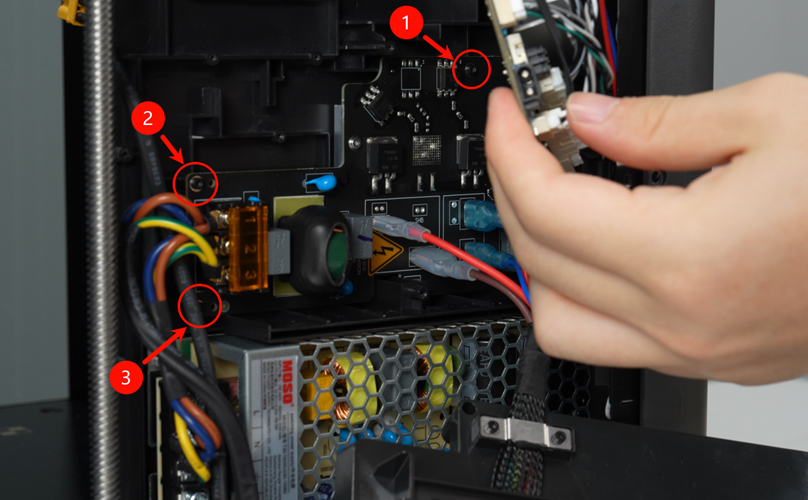

Paso 6.3 Retire los tornillos de la placa AC
Use una llave allen H1.5 para retirar los tres tornillos de la placa AC y quite la placa AC.

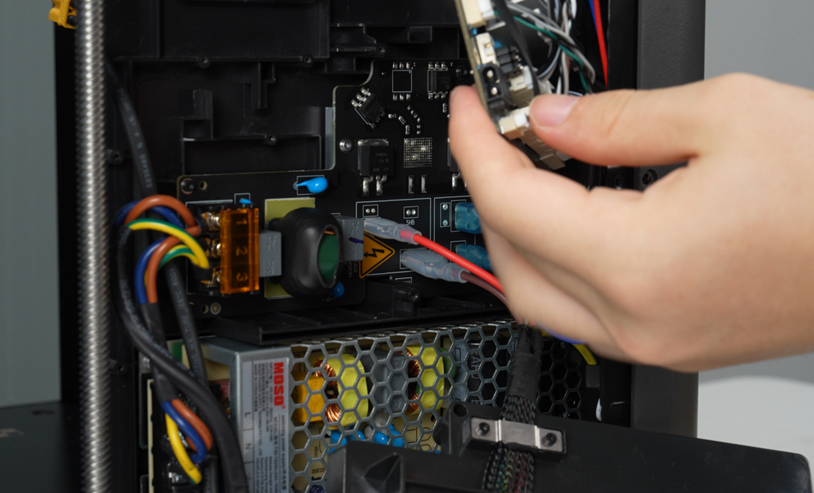

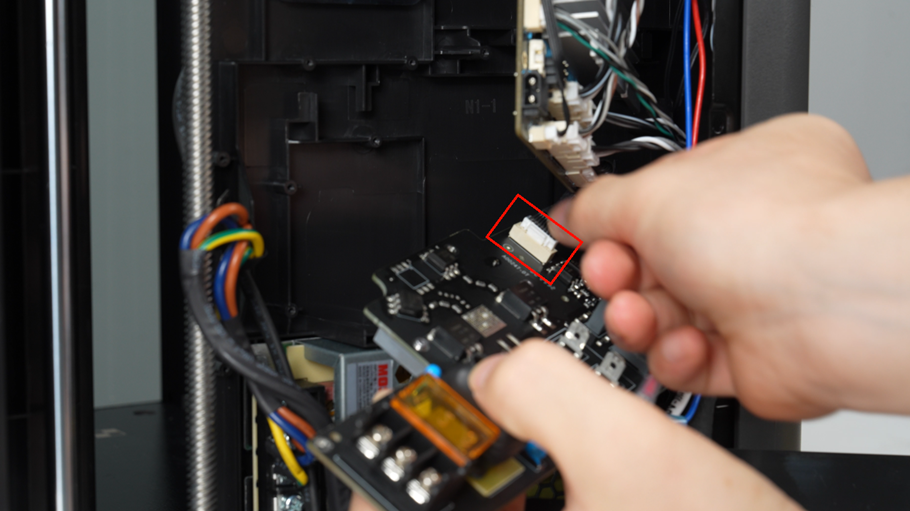

Paso 6.4 Desconecte las placas
Retire la placa AC y desconecte el cable de conexión MC-AC.
Instale la nueva placa AC
Paso 1. Instale la placa AC
Paso 1.1 Conecte las placas
Inserte la placa AC en su lugar y conecte el cable de conexión MC-AC.
Paso 1.2 Tornille la placa AC
Use una llave allen H1.5 para instalar los tres tornillos de la placa AC y apriételos.
Paso 1.3 Tornille la placa MC y conecte el conector XT30
Instale los tornillos de la placa MC y conecte el conector XT30 en la placa MC.
Paso 2. Conecte cables en la placa AC (versión de alta tensión)

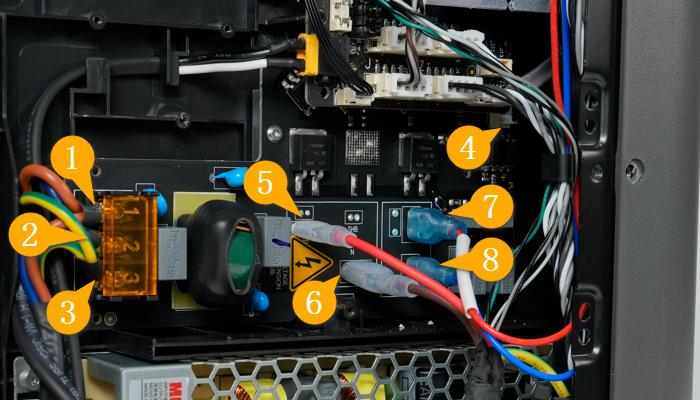

Descripción del conector de la placa AC:

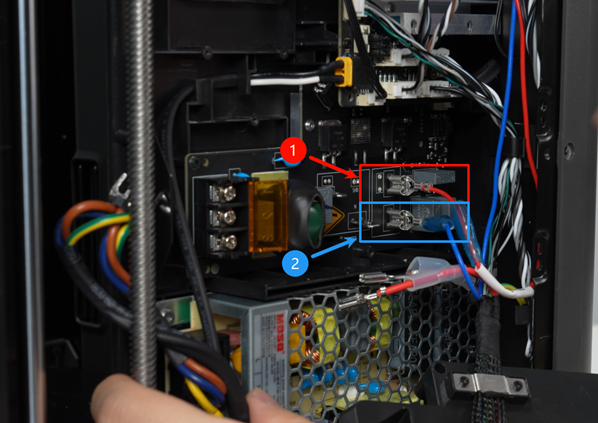

Paso 2.1 Conecte el calentador de cámara
Instale los cables de alimentación del calentador de cámara con alambre rojo en la parte superior y alambre azul en la parte inferior.
Paso 2.2 Conecte los cables de la cama caliente
Instale los cables de alimentación de la Unidad de cama caliente con alambre rojo en la parte superior y alambre azul en la parte inferior.
Paso 2.3 Conecte los cables de alimentación principales
Conecte los tres cables de alimentación (marrón, azul, amarillo) a la placa AC y cubra con la cubierta naranja.
Orden de arriba a abajo:
- Marrón
- Azul
- Amarillo
Paso 3. Conecte cables en la placa AC (versión de baja tensión)

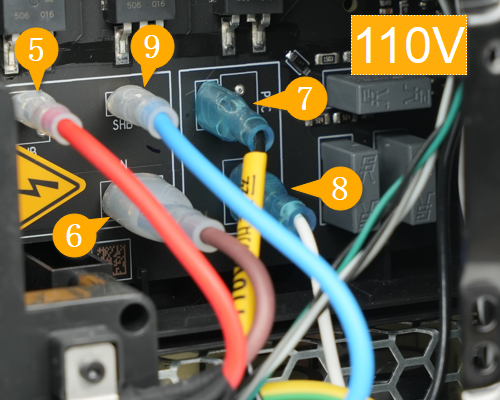

Descripción del conector de la placa AC:
Paso 3.1 Conecte los cables del calentador de cámara
Instale los cables de alimentación del calentador de cámara con alambre negro en la parte superior y alambre blanco en la parte inferior.
Paso 3.2 Conecte los cables de la cama caliente
Instale los cables de alimentación de la Unidad de cama caliente con alambre rojo a la izquierda, alambre azul a la derecha y alambre marrón en la parte inferior.
Paso 3.3 Conecte los cables de alimentación principales
Conecte los tres cables de alimentación (marrón, azul, amarillo) a la placa AC y cubra con la cubierta naranja.
Orden de arriba a abajo:
- Marrón
- Azul
- Amarillo
Paso 4. Instale la cubierta de la fuente de alimentación
Instale la cubierta de la fuente de alimentación y use una llave allen H1.5 para asegurarla firmemente con cinco tornillos.

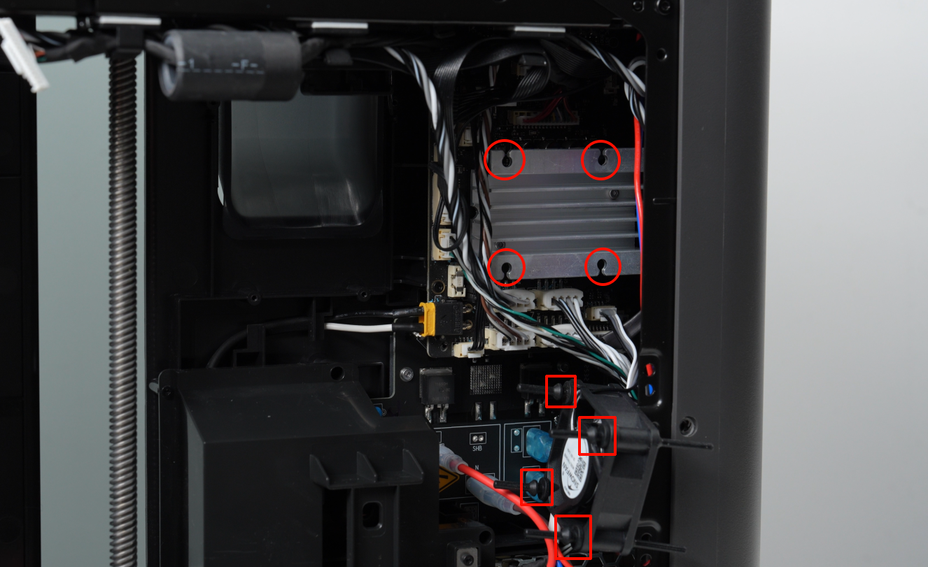

Paso 5. Instale el ventilador de la placa MC
Conecte el cable del ventilador.
Fije los pasadores de goma suave en el disipador de calor en este orden: superior derecho, inferior derecho, inferior izquierdo, superior izquierdo.
Paso 6. Instale el conducto de purga
Use una llave allen H1.5 para instalar los cuatro tornillos de fijación (BT2x5) y asegure el conducto de purga en su lugar.
Paso 7. Instalar el panel trasero (incluyendo soporte para tubo de filamento y acumulador de filamento)
Puede consultar la Guía de reemplazo del panel trasero para el X2D para instalar el panel trasero.
Verificación del éxito
✅ Conectar la alimentación, encender la impresora y luego realizar la calibración del dispositivo; si la calibración es exitosa, el reemplazo es correcto.
Si se encuentran problemas, revise los pasos realizados para verificar las conexiones de los cables y vuelva a comprobar. Si los problemas persisten, por favor contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder preguntas comunes de inmediato y brindarle orientación operativa.
