Impresoras de la serie X1/P1

¿Qué es

Al realizar el homing del eje Z, la impresora calculará la posición de contacto cuando la boquilla ---- o cualquier otro elemento ---- toque la cama caliente mediante los 3 sensores de fuerza.

Normalmente, si es la boquilla misma la que toca la cama caliente, la posición calculada será igual a la posición del cabezal. De lo contrario, es posible que no sea la boquilla la que toque la cama caliente, lo cual podría deberse a:

1. La placa de impresión no ha sido colocada correctamente y ha tocado el conducto de purga
2. La placa de impresión no ha sido colocada correctamente y ha tocado el tope del deslizador del eje Z en el lado izquierdo
3. La placa de impresión no ha sido colocada correctamente y ha tocado el revestimiento interno de la impresora
4. Algo ha caído en la parte superior de los 3 deslizadores del eje Z, generando una señal falsa
5. Hay objetos colocados en la parte inferior de la cámara de la impresora que han adherido la cama caliente durante el homing del eje Z
6. El problema podría deberse a que el proceso de homing de los ejes X e Y se ha visto interrumpido por materiales extraños, lo que hace que la posición del cabezal no esté centrada en la placa de impresión.

Guía de solución de problemas

Paso 1

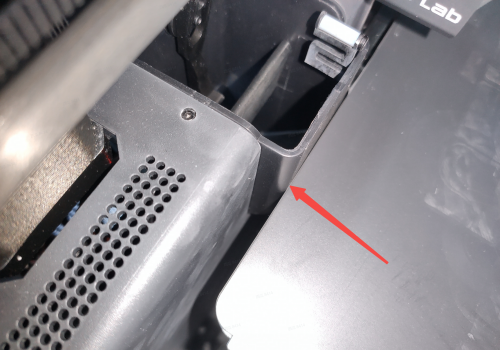

Levantar la cama caliente hasta que su altura sea similar al conducto de purga, y verificar si la placa de impresión ha tocado la superficie del conducto de purga:

Paso 2

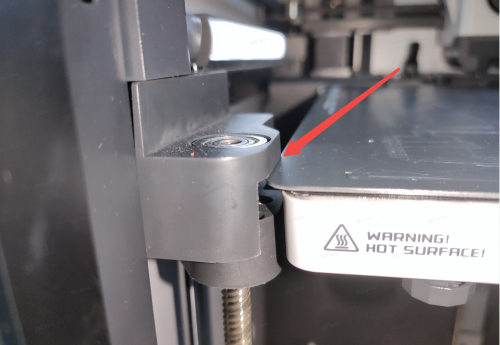

Levantar la cama caliente hasta que esté cerca del tope del deslizador del eje Z en el lado izquierdo, y verificar si el borde de la placa de impresión toca el tope:

Paso 3

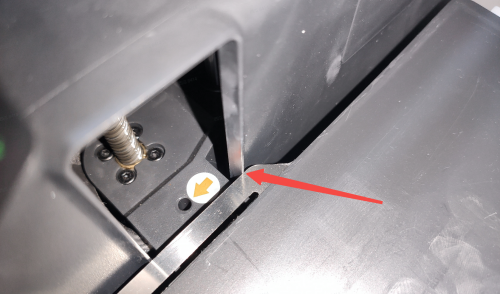

Verificar el borde trasero de la placa de impresión, para comprobar si está demasiado cerca del revestimiento interno de la impresora:

Paso 4

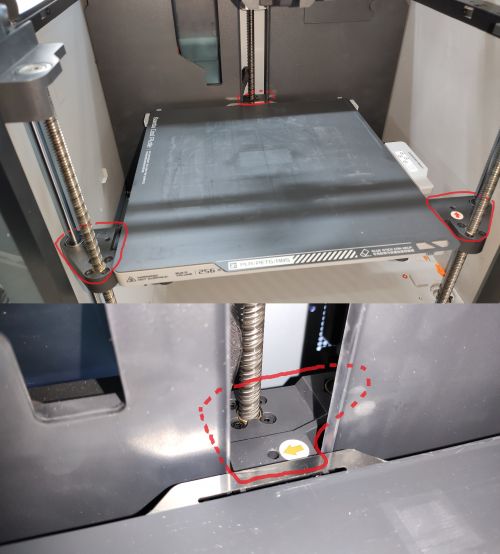

Bajar la cama caliente, y verificar si hay algo en la superficie superior de los 3 deslizadores del eje Z:

Además de verificar la superficie del deslizador en busca de materiales extraños, también deberá comprobar si el cojinete del eje Z está elevado en este paso.

Si encuentra que el cojinete está elevado, consulte el video de operación a continuación para reiniciar el cojinete. Es importante destacar que antes de seguir el video, debe retirar el conjunto del hotend del cabezal (haga clic aquí para una guía de desmontaje del conjunto del hotend) y luego realizar la operación indicada en el video.

Si experimenta dificultades durante este proceso, póngase en contacto con el servicio de atención al cliente para recibir asistencia.

El propósito de esta operación es presionar el cojinete elevado de nuevo en su posición utilizando el bloque de retención:

https://public-cdn.bblmw.com/wiki/X1/fix_bearing_up.mp4

Los cojinetes elevados suelen deberse a la presencia de material extraño, como virutas, en los tres agujeros en la parte inferior de las varillas lineales, lo que provoca que el cojinete quede comprimido y se eleve de su posición. Si hay material extraño en estos agujeros, asegúrese de limpiarlos completamente para evitar que el problema se repita.

Paso 5

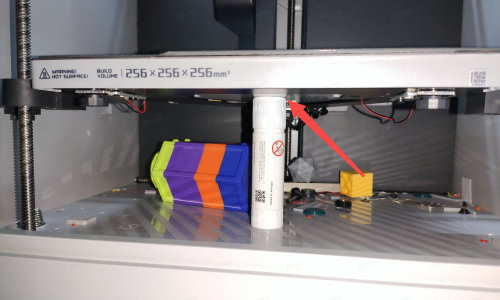

Limpiar la parte inferior de la impresora. Si la cama caliente está cerca de la parte inferior de la impresora y ha entrado en contacto con objetos en la parte inferior inicialmente, el proceso de homing podría verse interrumpido:

Paso 6

Dado que el espacio interno de la estructura XY es muy compacto, asegúrese de que toda la zona de movimiento de los deslizadores X e Y esté libre de objetos extraños, sin que se hayan instalado ni colocado partes de terceros ni cualquier otro elemento cerca de la zona de movimiento de los deslizadores.

Impresoras de la serie A1

Las impresoras de la serie A1 están equipadas con una función de detección de placa de impresión, puede consultar esta wiki para detalles: Detección de placa de impresión | Bambu Lab Wiki

Por lo tanto, antes de imprimir, es necesario colocar adecuadamente la placa de impresión en la cama caliente. Si ocurre este error, pueden existir las siguientes causas:

1. La placa de impresión no ha sido colocada o ha sido colocada de forma incorrecta, lo que resulta en que la boquilla no toque correctamente la placa de impresión durante la detección;
2. Se está utilizando una placa de impresión de terceros con estructuras diferentes, lo que impide que la boquilla toque la placa en la posición de detección;

El proceso de detección de placa de impresión se muestra en las siguientes imágenes GIF:

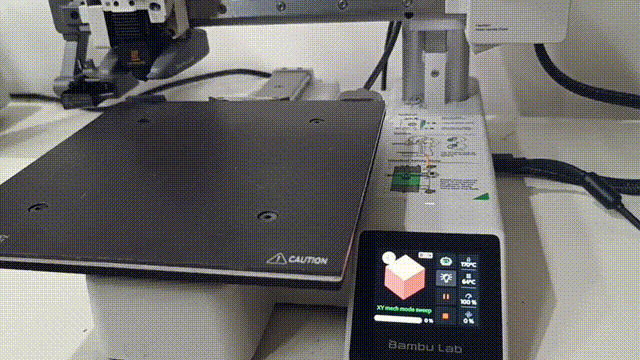

A1 mini

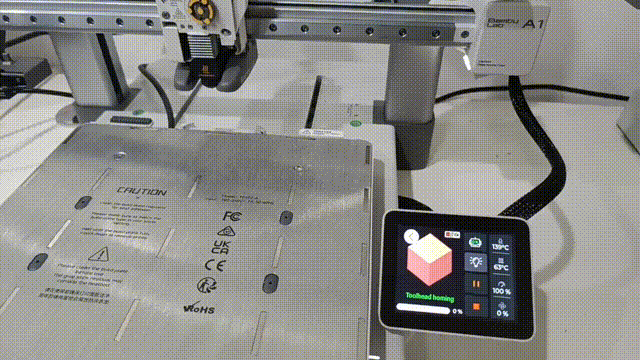

A1

Mensaje de error:

HMS_0300-0D00-0001-0003: La placa de impresión no ha sido colocada correctamente.

"La placa de impresión no ha sido colocada correctamente."

El código de error siguiente comparte el mismo problema que este:

0300-0D00-0001-0004

0300-0D00-0001-0005

0300-0D00-0001-0006

0300-0D00-0001-0007

0300-0D00-0001-0008

0300-0D00-0001-0009

0300-0D00-0001-000A

0300-0D00-0002-0003

0300-0D00-0002-0004

0300-0D00-0002-0005

0300-0D00-0002-0006

0300-0D00-0002-0007

0300-0D00-0002-0008

0300-0D00-0002-0009

0300-0D00-0002-000A

0300-0D00-0001-0003

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un Ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
