Desempaque del X1C Combo
Importante: El paso 8 ha sido modificado. Los tornillos ya no se encuentran ubicados como se muestra en el video, por favor consulte la imagen presentada en el paso 8 de la guía a continuación.
El filamento y otros accesorios del Combo se entregan de forma aleatoria, por favor refiérase a los artículos específicos que reciba.
VIDEO DE MONTAJE:
Visite YouTube o Bilibili para ver nuestro video completo de montaje. Ver el video en bilibili.

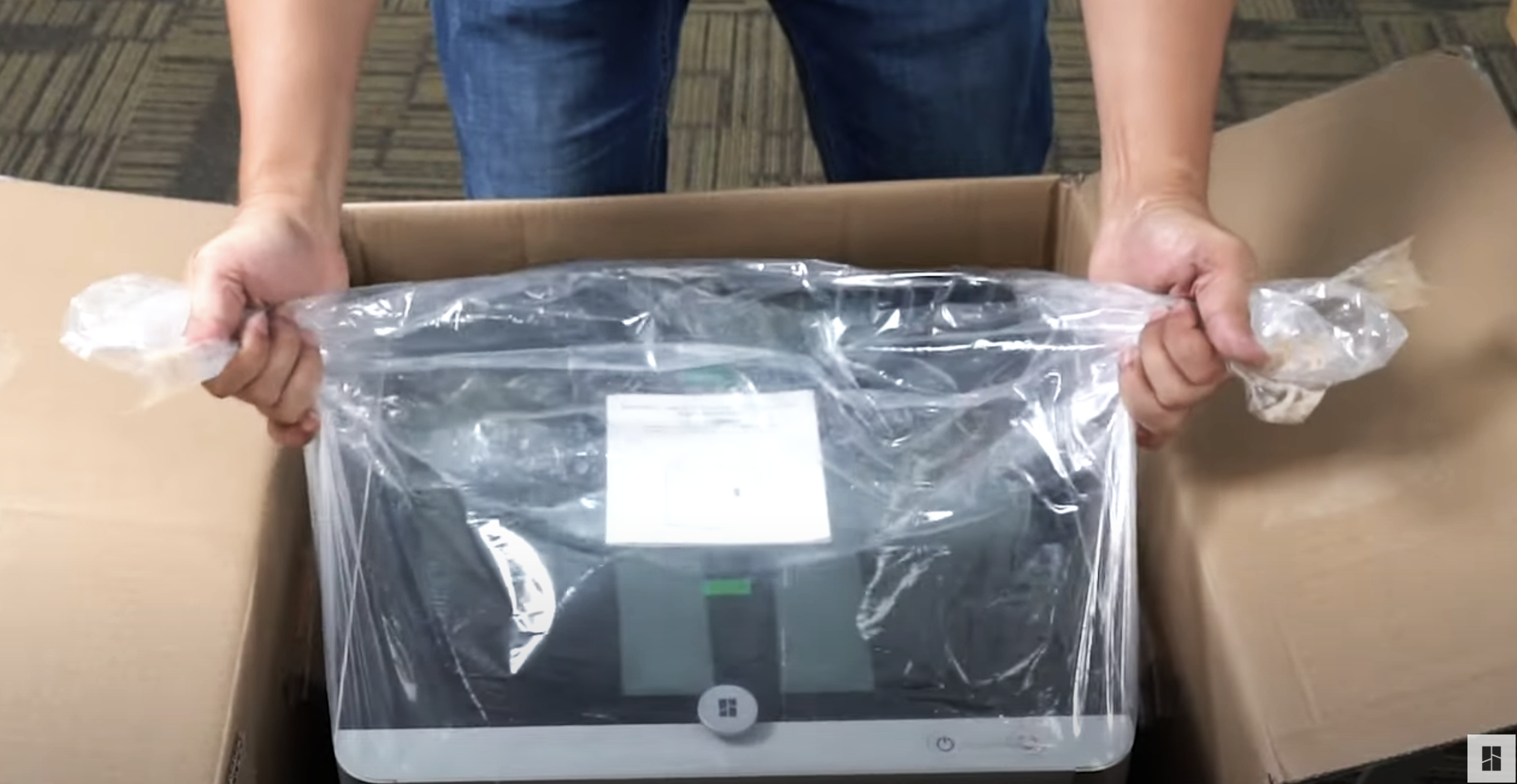

Paso 1 - Desempaque y Retiro
Retire la impresora de la caja utilizando las dos asas plásticas como se muestra a continuación, y coloque la impresora sobre una superficie plana.
Nota: La impresora pesa aproximadamente 20 kg.

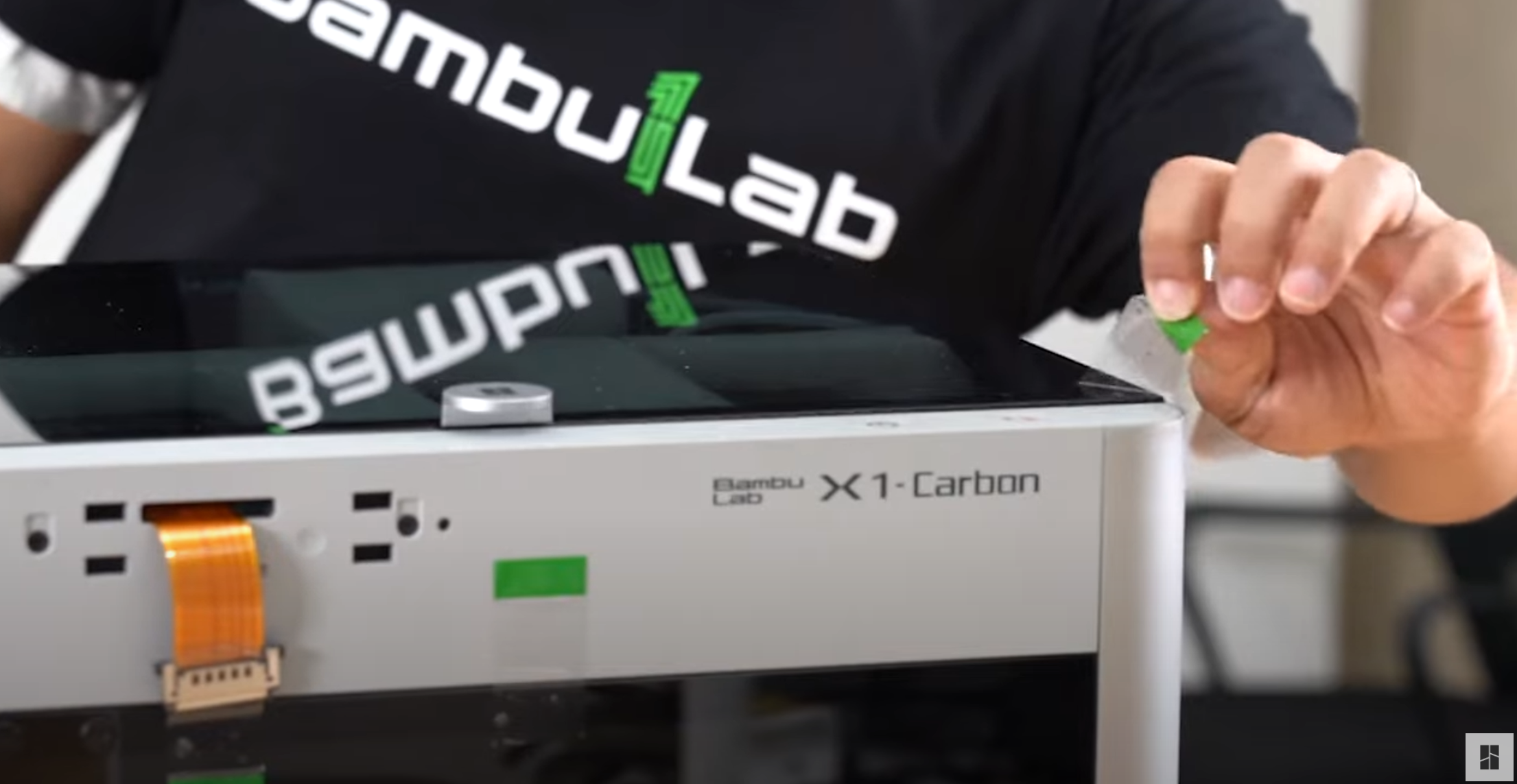

Paso 2 - Retiro de Pegatinas Protectoras
Retire la cubierta plástica y las pegatinas verdes de la impresora.

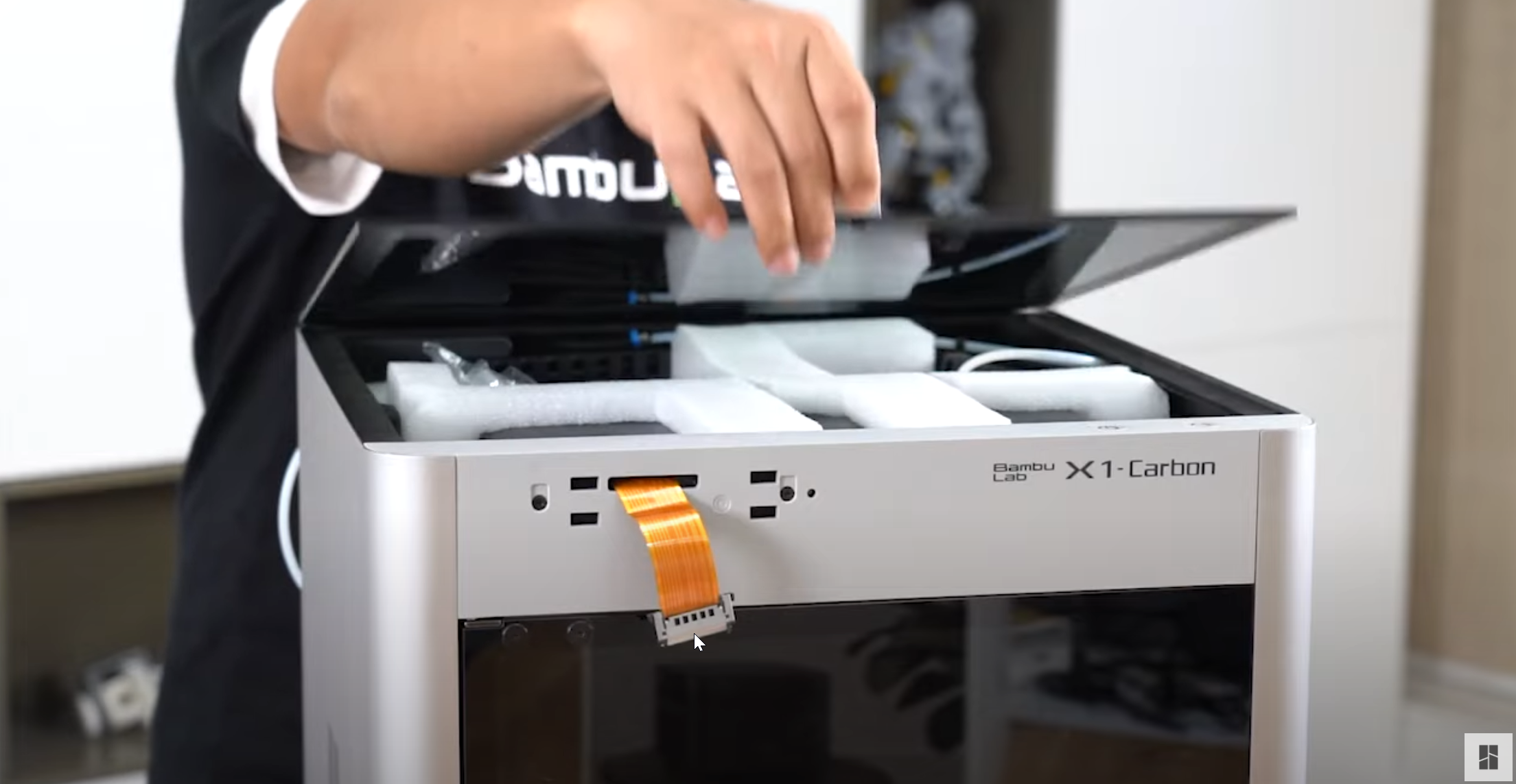

Paso 3 - Retiro de Espuma Protectora
Retire la cubierta de vidrio superior para acceder a la espuma protectora que mantiene el AMS seguro durante el transporte.
Nota: La tapa superior es totalmente desmontable de la base, por favor tome precauciones adicionales al manipularla.

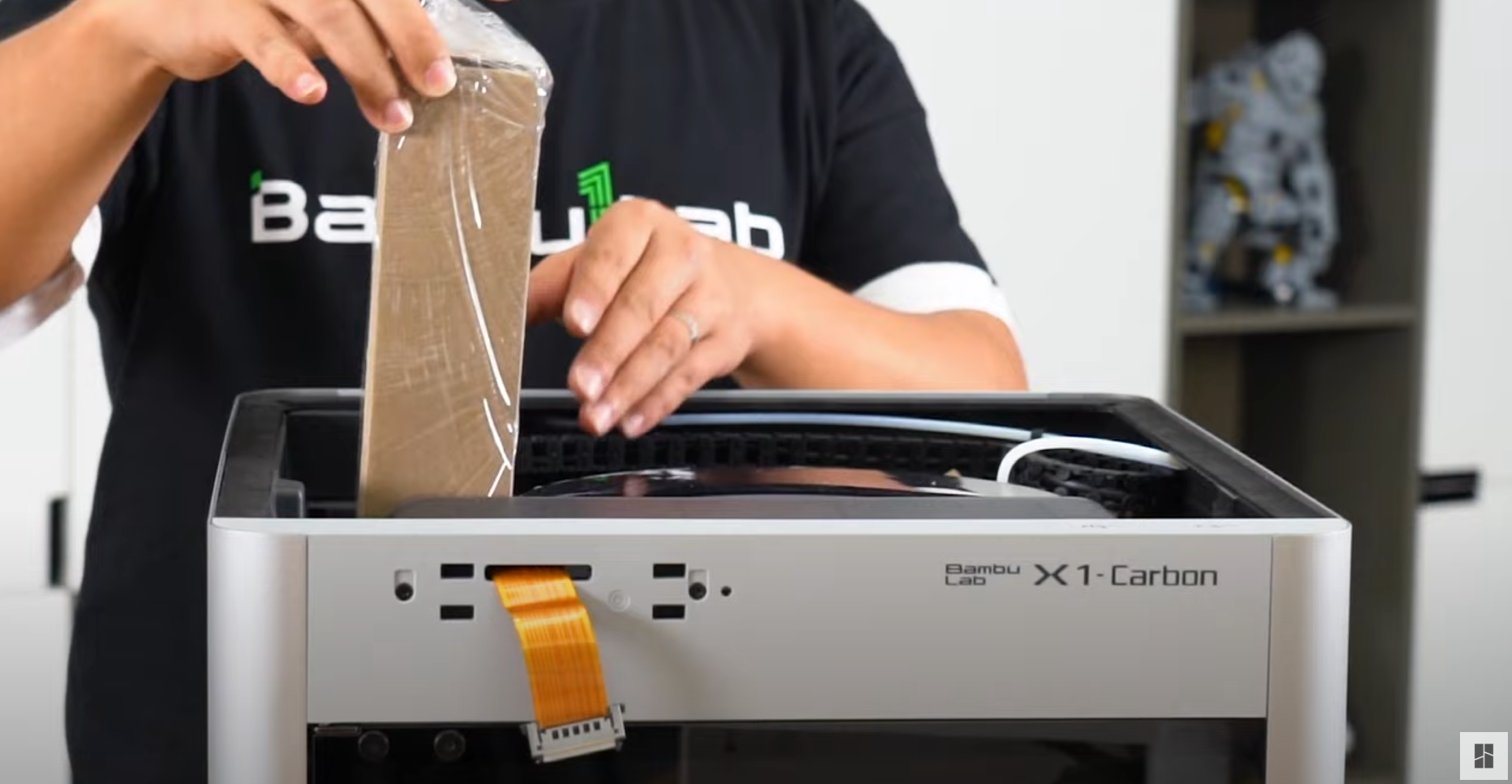

Paso 4 - Contenido de Accesorios
Extraiga la caja de cartón que incluye todos los accesorios para el X1C Combo.

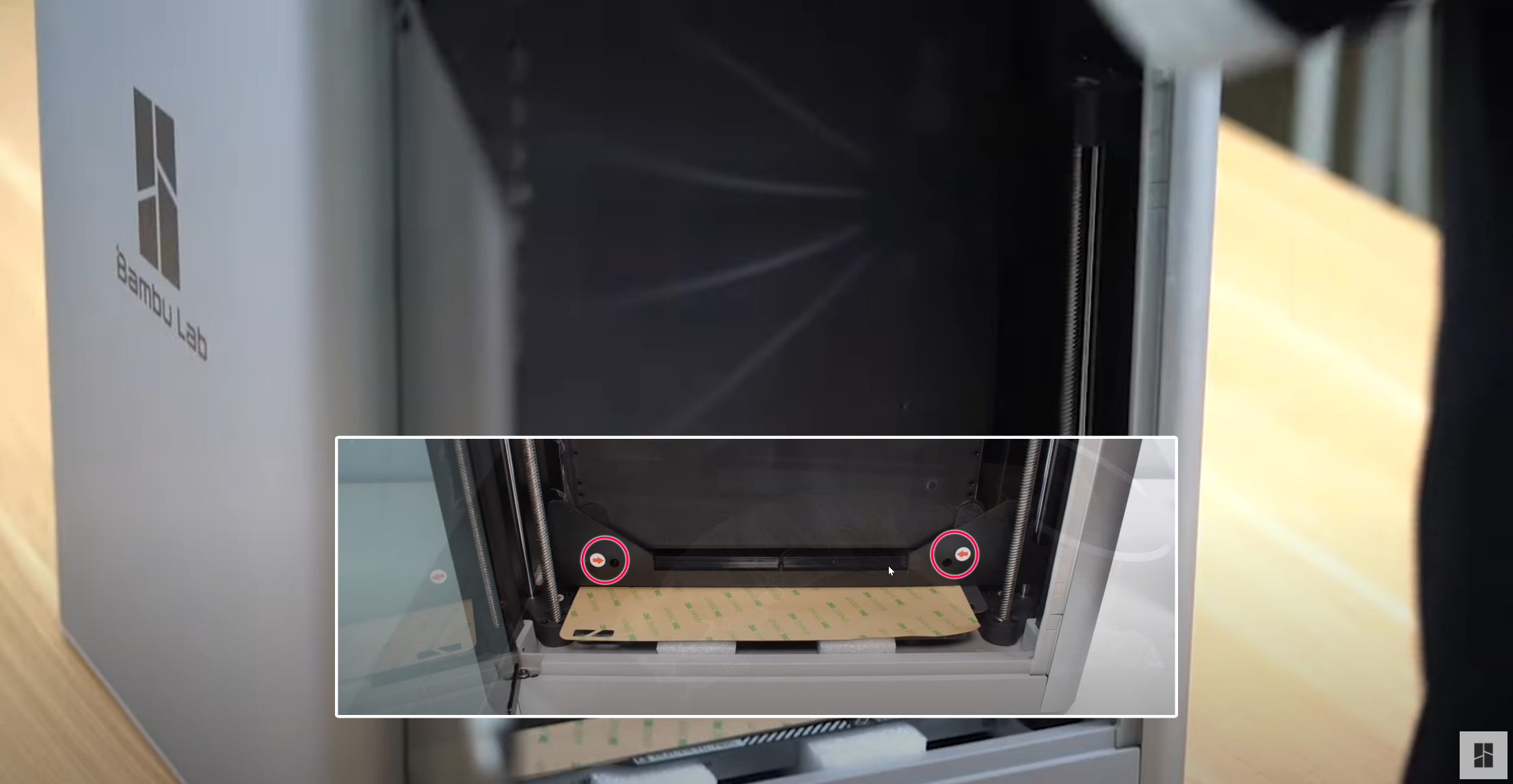

Paso 5 - Retiro de Tornillos del AMS
Abra la puerta de vidrio frontal y, utilizando la llave Allen H2 del sobre de accesorios, retire los dos tornillos frontales que mantienen el AMS en su lugar durante el transporte.
~Crédito: RuiRaptor~

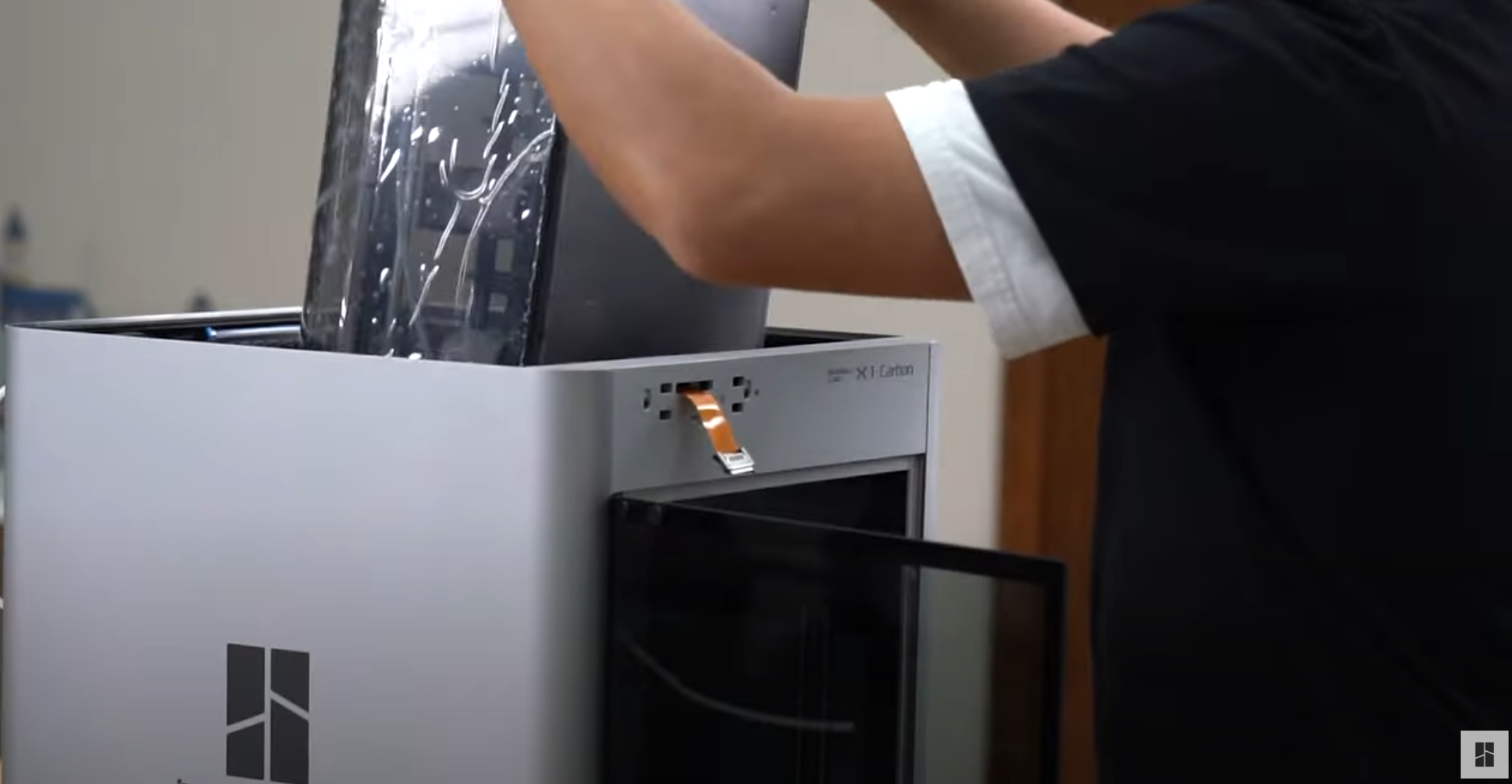

Paso 6 - Retiro de la Unidad AMS
Levante cuidadosamente el AMS de la impresora. Es posible que deba tirar un poco más para sacarlo del soporte plástico. No se preocupe, no lo romperá si retiró los tornillos en el paso anterior.

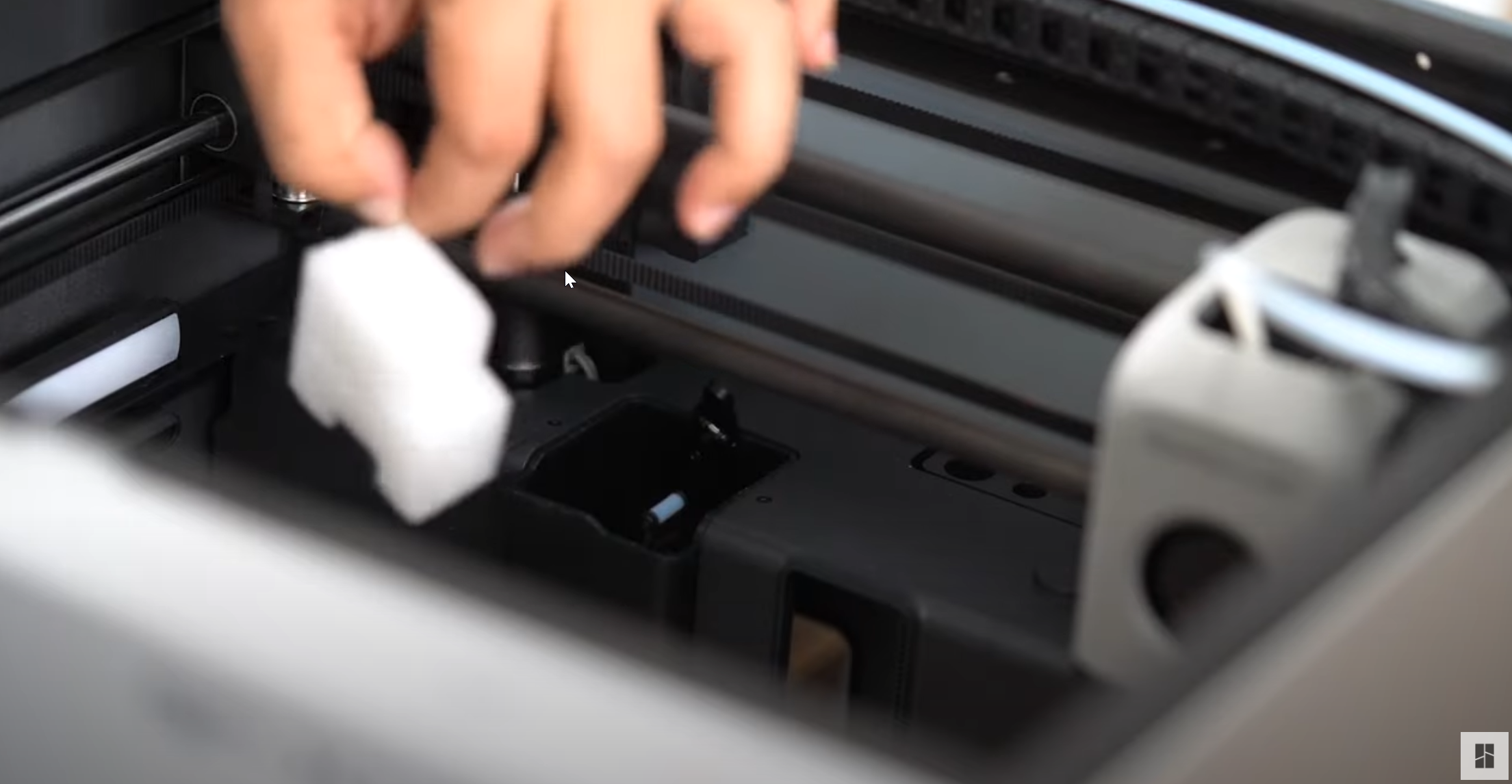

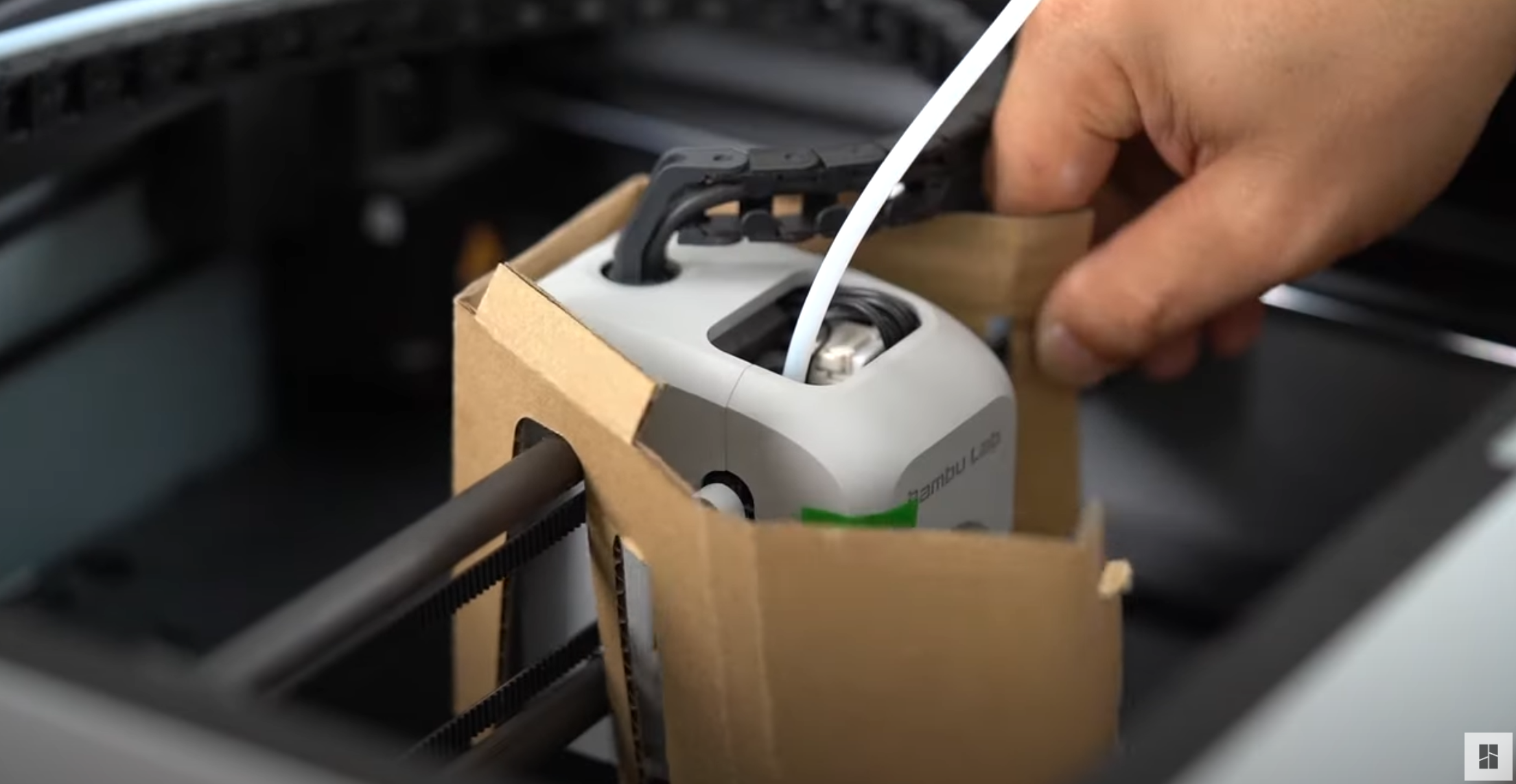

Paso 7 - Retiro de Protección de Cartón del Extrusor y Espuma del Recipiente de Purga
Retire la protección de cartón alrededor del extrusor, luego retire la espuma blanca dentro del recipiente de purga.
Nota: Coloque suavemente la cabeza del extrusor en el centro.

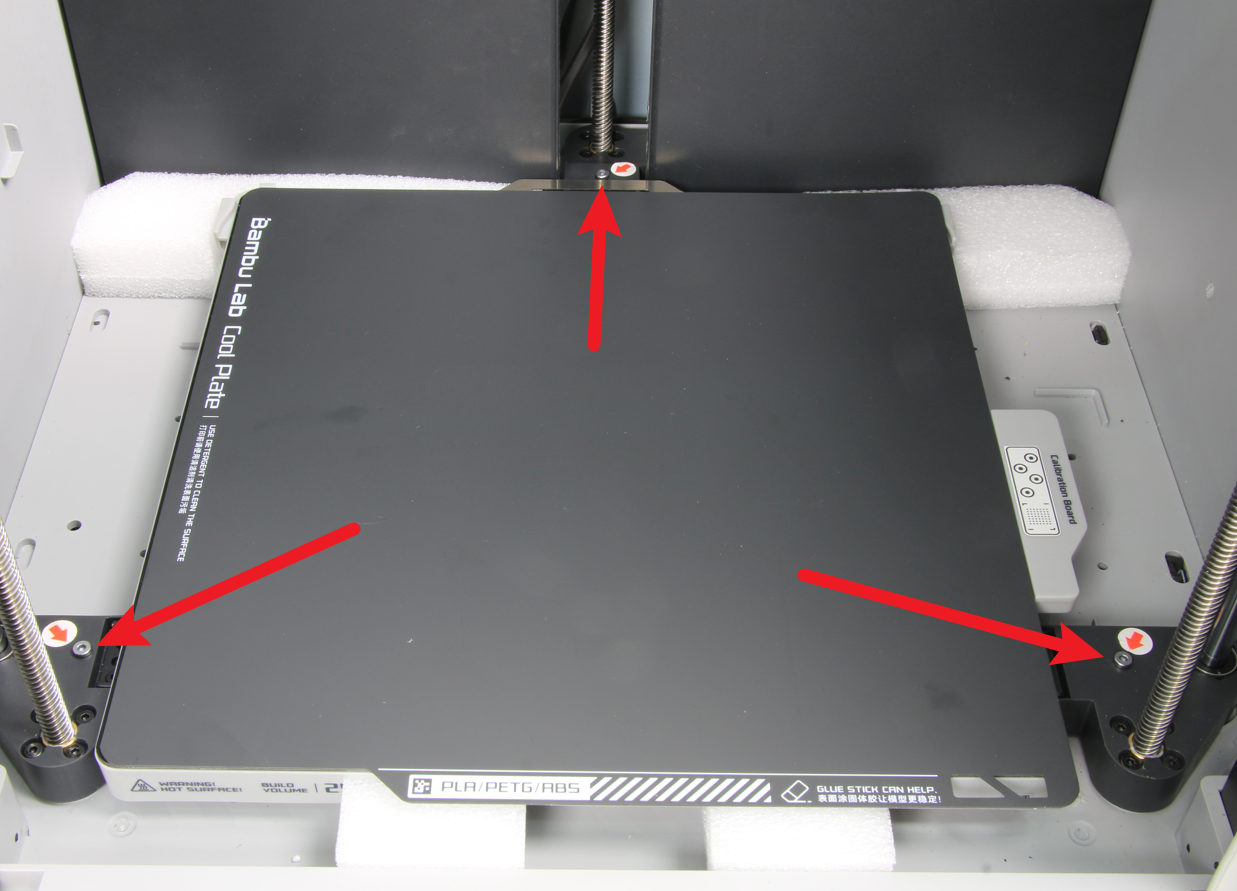

Paso 8 - Retiro de Tornillos de la Cama
Abra la puerta de vidrio frontal y retire los tres tornillos que sujetan la cama en su lugar. Tenga en cuenta que en el video, los tornillos se encuentran debajo de la impresora, lo cual ha cambiado. Estos tornillos ahora se han reubicado para facilitar el acceso, por favor localice las tres flechas rojas ubicadas dentro de la impresora y NO debajo, retire estos tornillos.

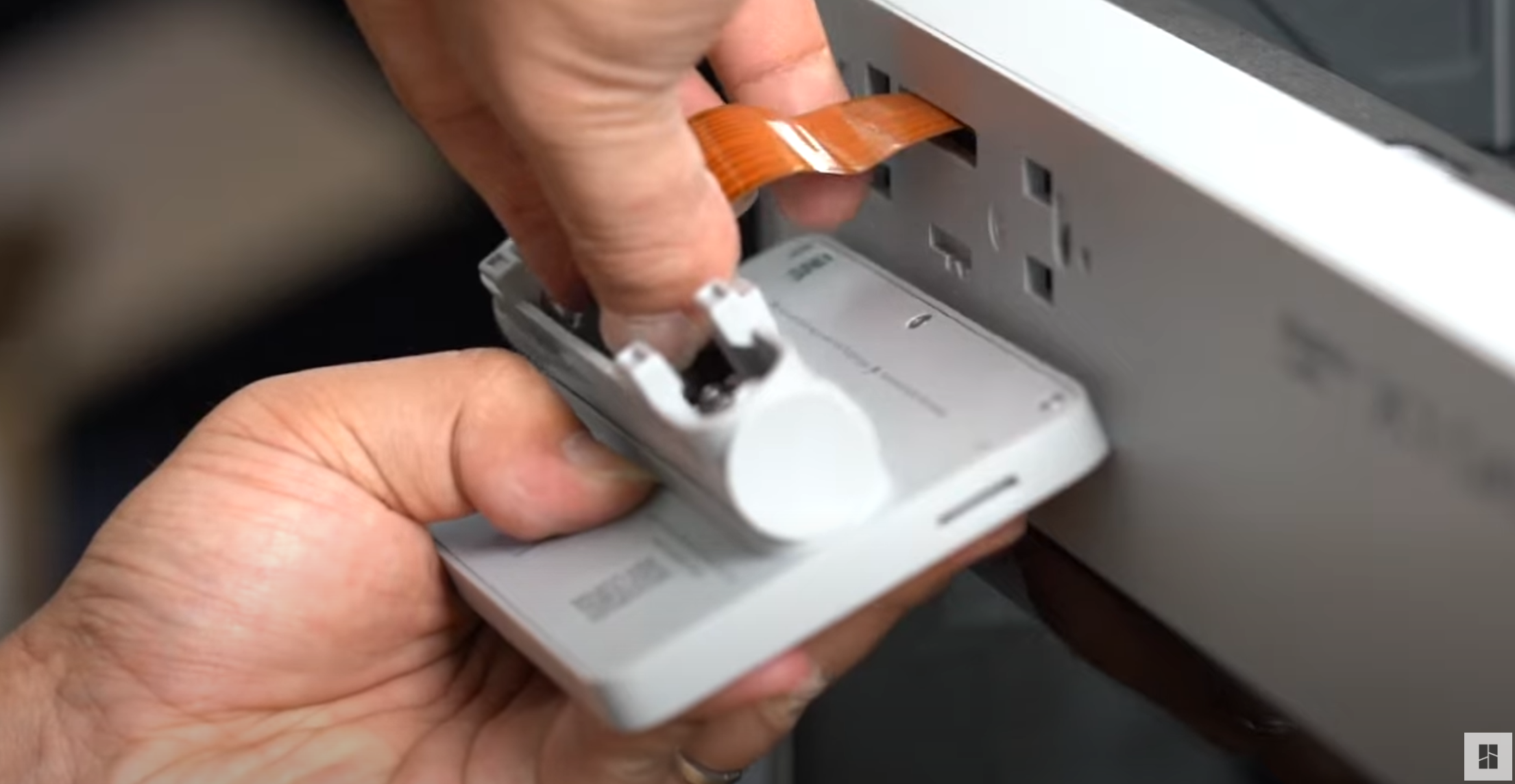

Paso 9 - Conexión de la Pantalla Táctil
Conecte cuidadosamente el cable de cinta a la pantalla táctil. Es posible que deba tirar un poco del cable, hágalo con cuidado para no dañarlo. Al insertar el cable, trate de mantenerlo recto. Si alguna vez necesita retirarlo, asegúrese de presionar los botones laterales para liberar las bisagras metálicas.

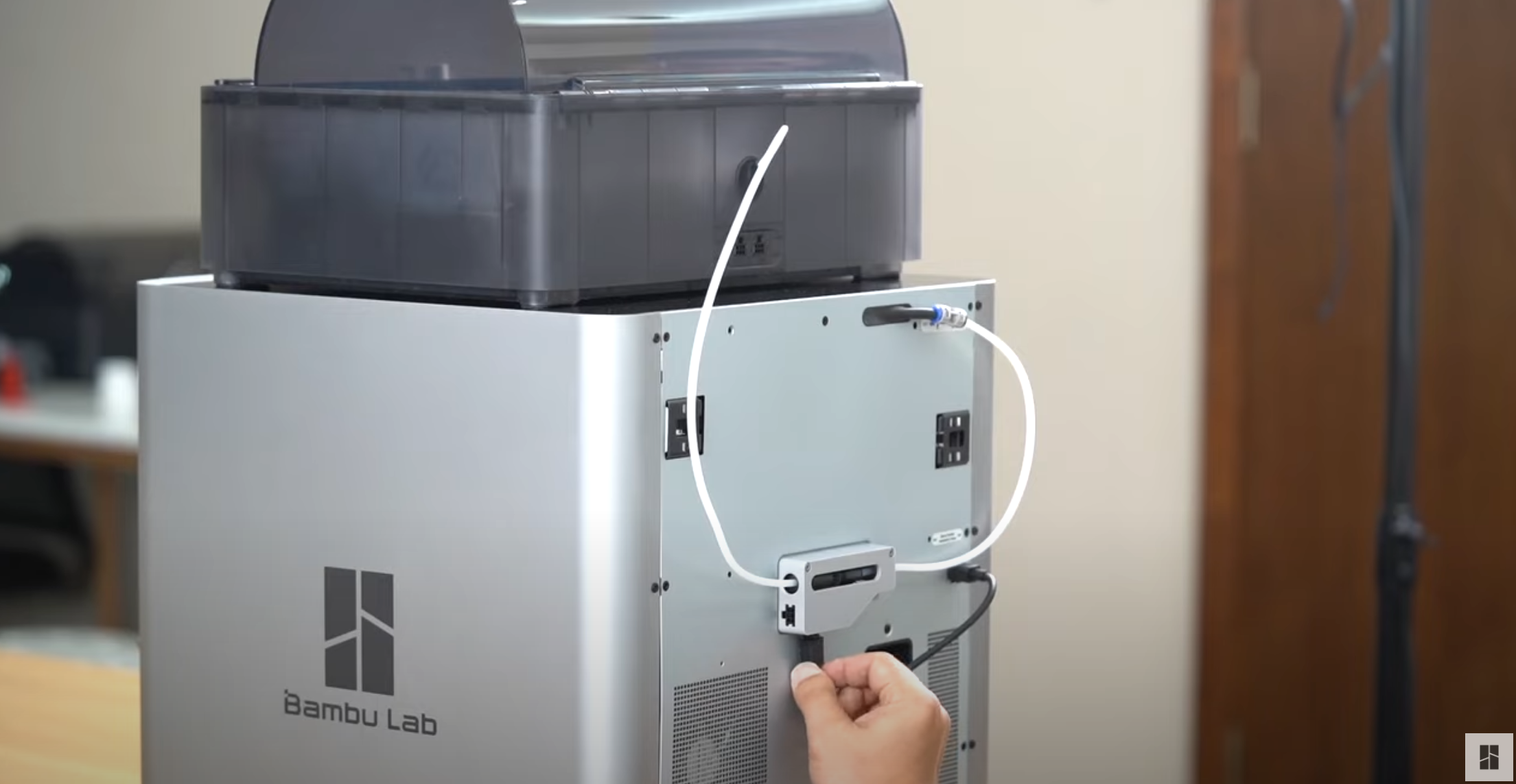

Paso 10 - Fijación de Tubos PTFE y Cables
Conecte los tubos PTFE y los cables a la máquina. Luego podrá encender la impresora y comenzar el proceso automático inicial de calibración.
Nota: Retire la bolsa desecante de la bolsa plástica transparente sellada.
Siga esta guía.
Paso 11 - Inicialización Completa
Una vez encendida la impresora, siga la guía en pantalla para completar la inicialización de la impresora. Siga esta guía.

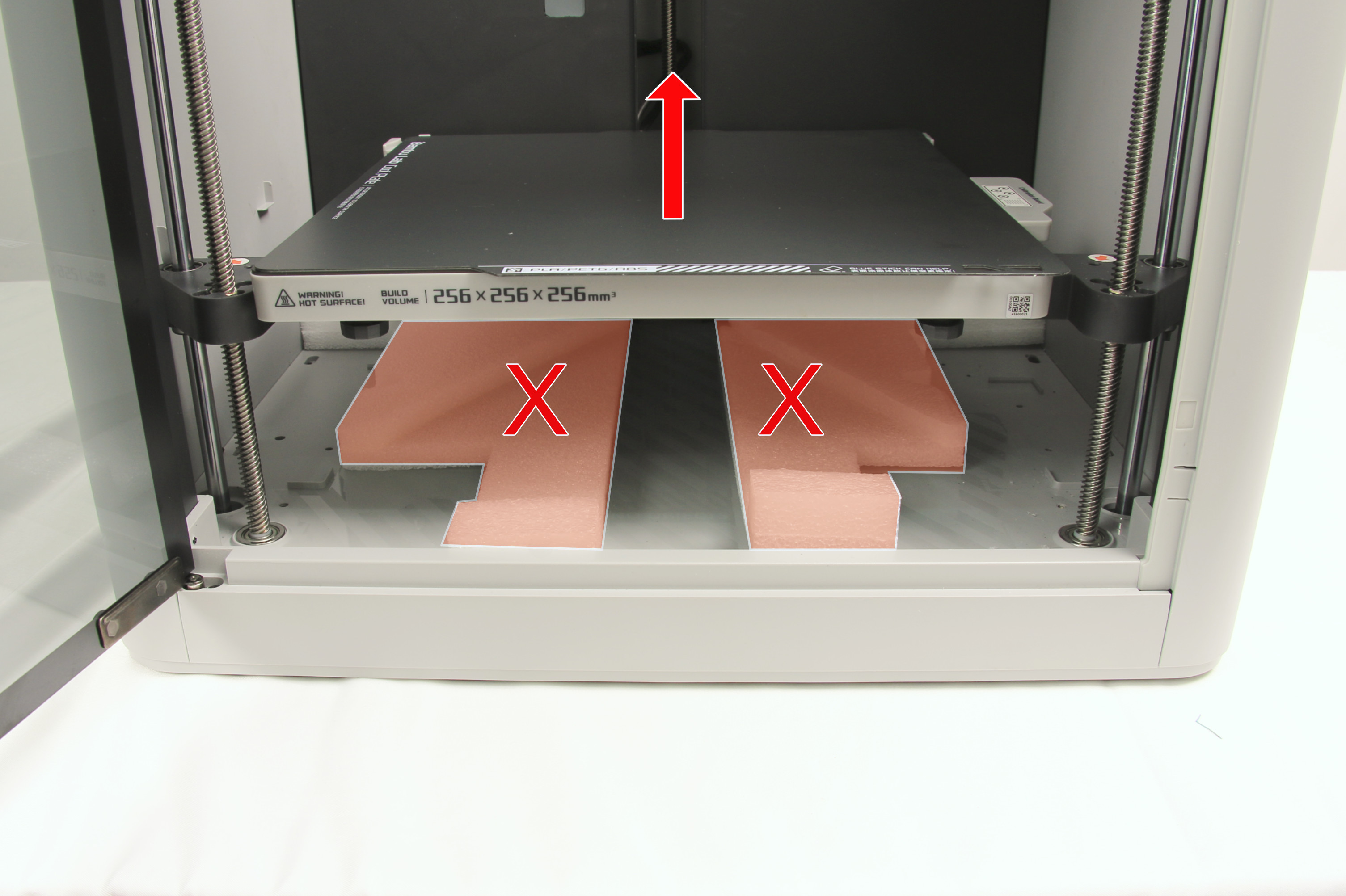

Nota: No olvide retirar la espuma fija debajo de la cama caliente, lo cual debe realizarse durante el proceso de calibración.
Paso 12 - Colocación de una caja o recipiente para recoger las purgas de filamento que caen del conducto
La pequeña caja en la que se envía el filamento es una solución adecuada hasta que se configure una alternativa mejor. Asegúrese de colocar el recipiente debajo de la abertura rectangular del conducto de purga en la parte trasera de la impresora (ejemplo en una P1S mostrada a continuación).
Una solución más permanente puede imprimirse posteriormente buscando un contenedor de purga X1 en MakerWorld.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
