Antes de comenzar, consulte la introducción al AMS para familiarizarse con el AMS. También debe leer Notas para el AMS con anticipación para conocer algunas precauciones.
Cómo conectar el AMS al X1C
Para conectar el sistema AMS al X1C, siga los pasos a continuación:
También se incluye un Vídeo de montaje para ayudarle en el proceso.

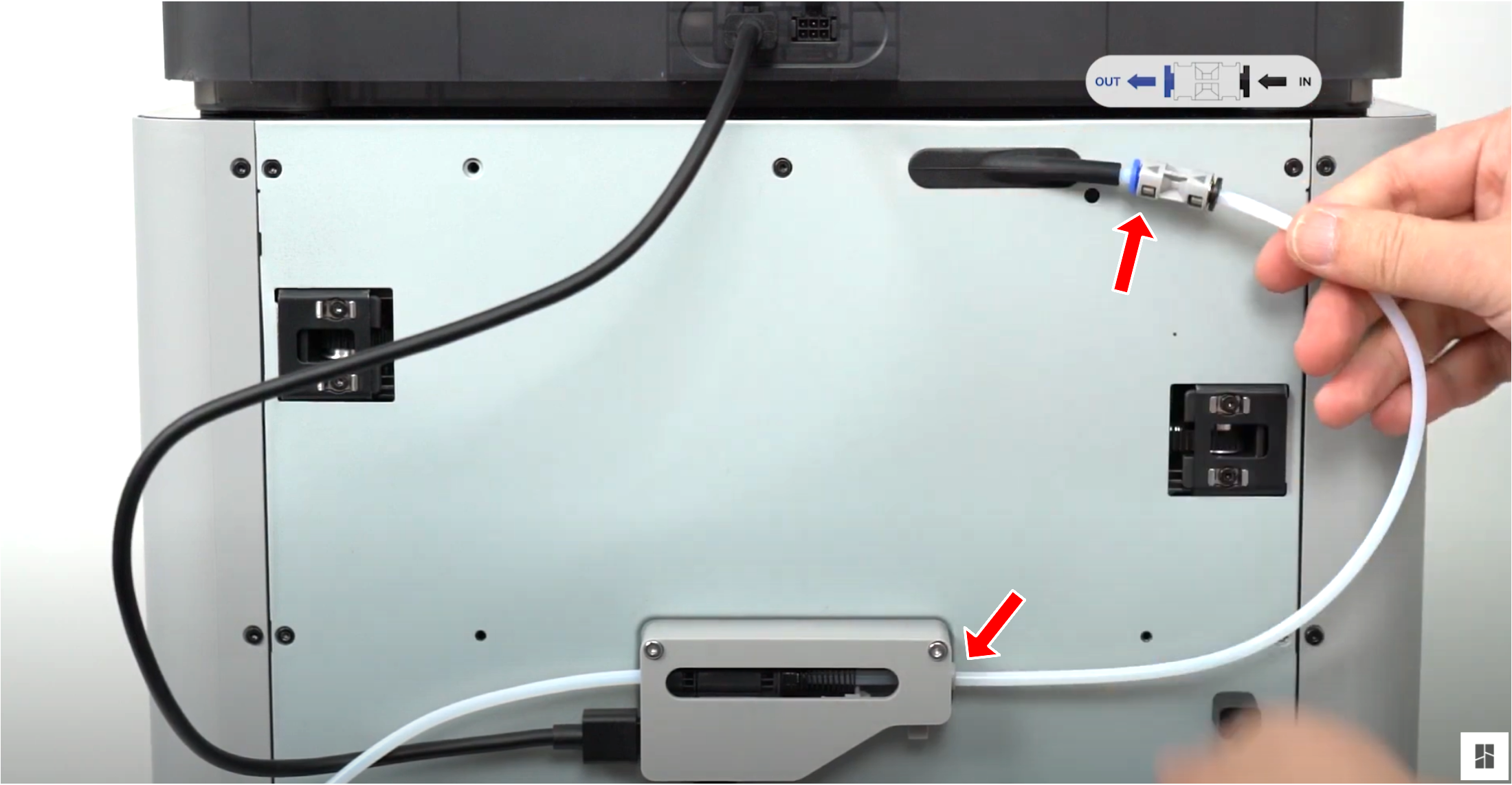

Paso 1 - Extraiga el tubo PTFE del interior de la unidad AMS y conéctelo desde el acoplador azul PTFE de la máquina al buffer de filamento en la parte trasera.

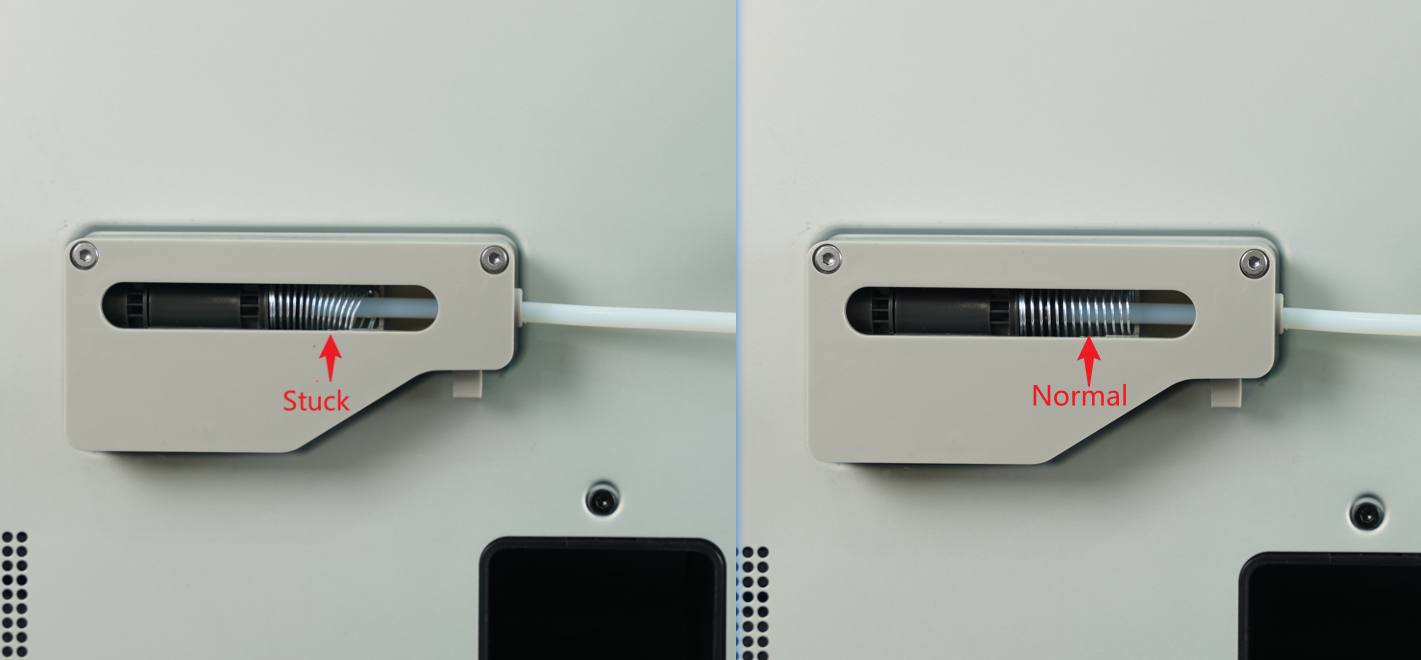

Asegúrese de que el resorte del buffer no esté atascado

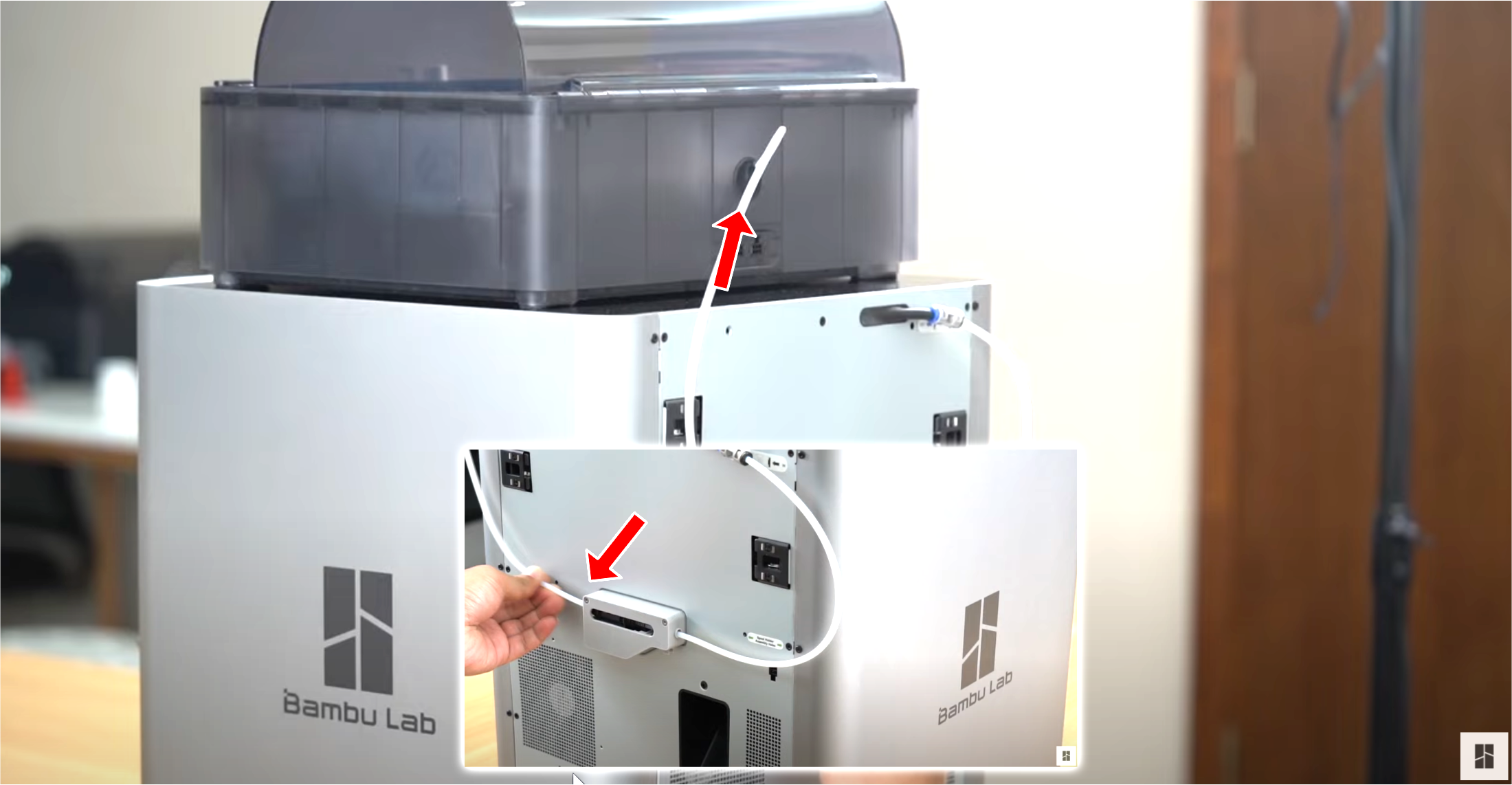

Paso 2 - Tome el tubo PTFE ya conectado a la unidad AMS y conéctelo al lado izquierdo del buffer de filamento.

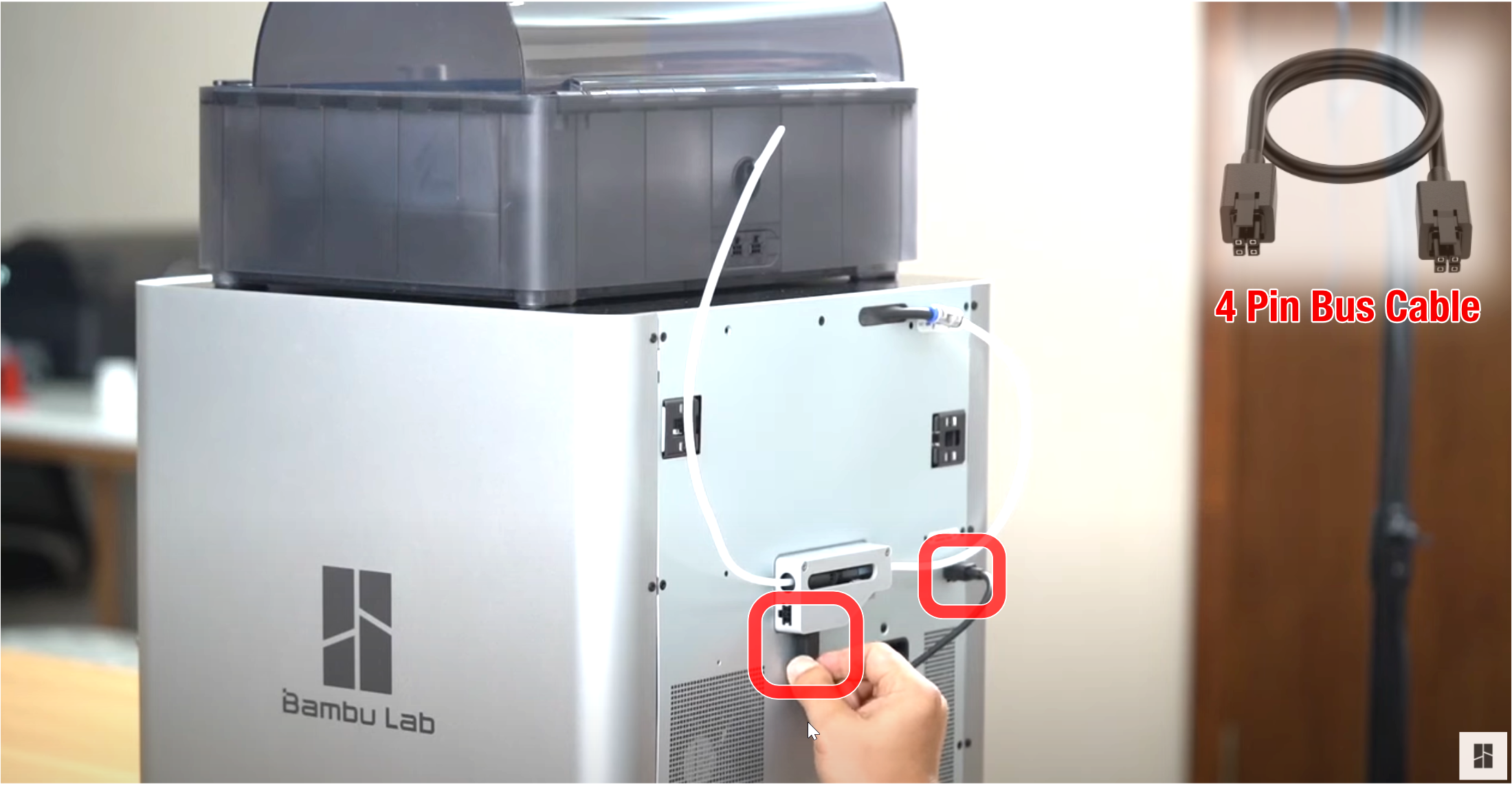

Paso 3 - Conecte el cable de cuatro pines al conector ubicado en la parte inferior del buffer de filamento, luego proceda a conectarlo a la impresora como se muestra a continuación.

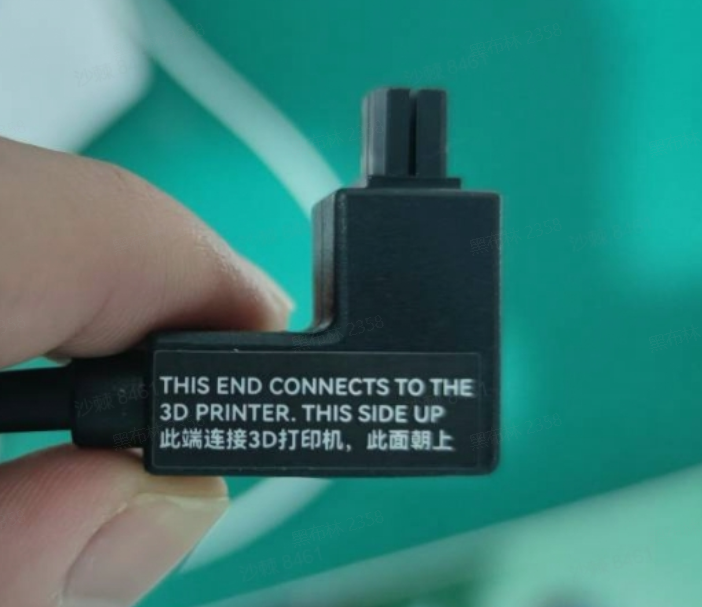

Nota: No inserte el cable de 4 pines en la dirección equivocada. Si utiliza un cable con conector en forma de L, observe las indicaciones escritas en él. Si inserta el cable de 4 pines en la dirección incorrecta, puede causar daños en la impresora y la placa principal del AMS.

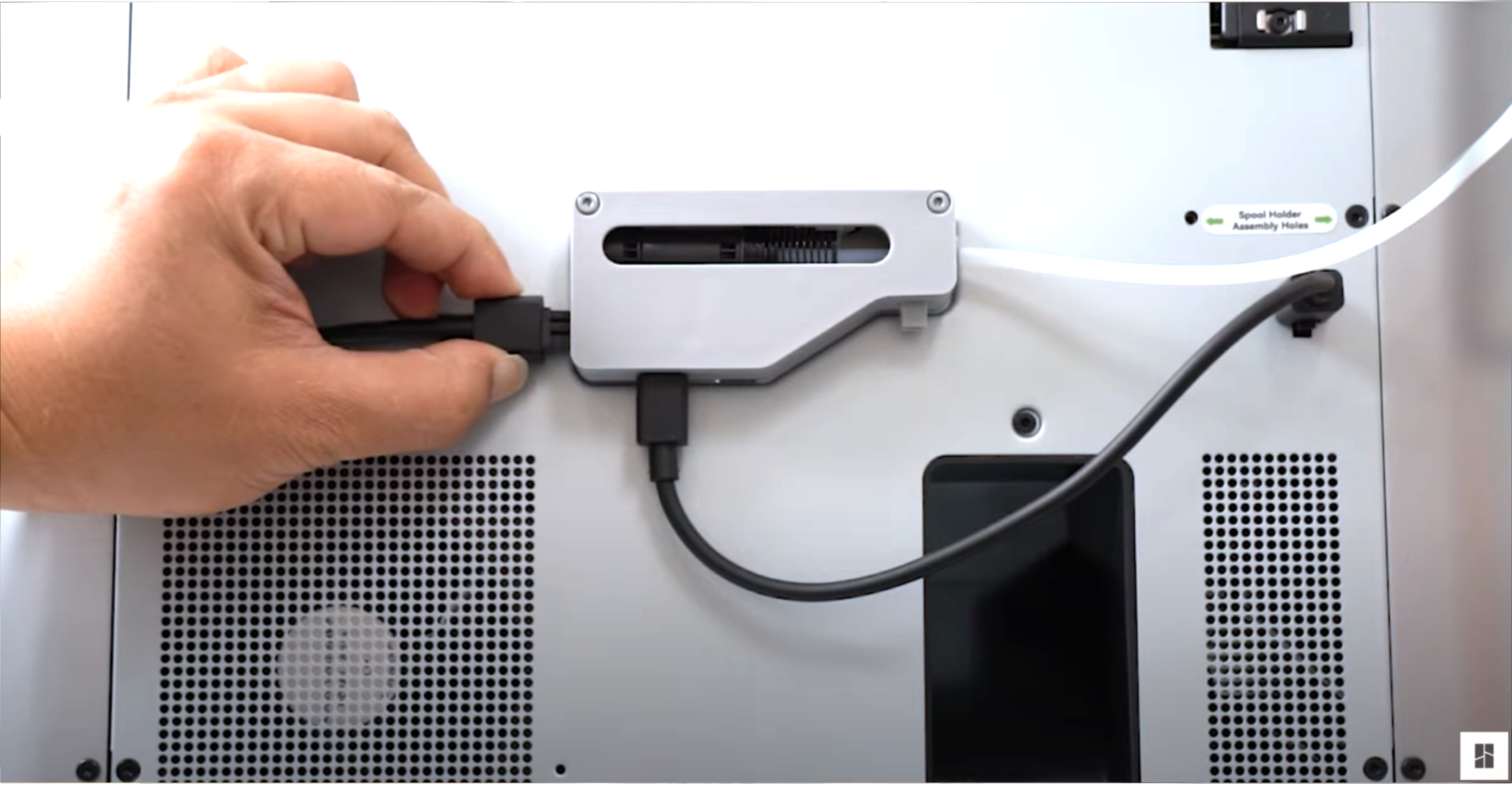

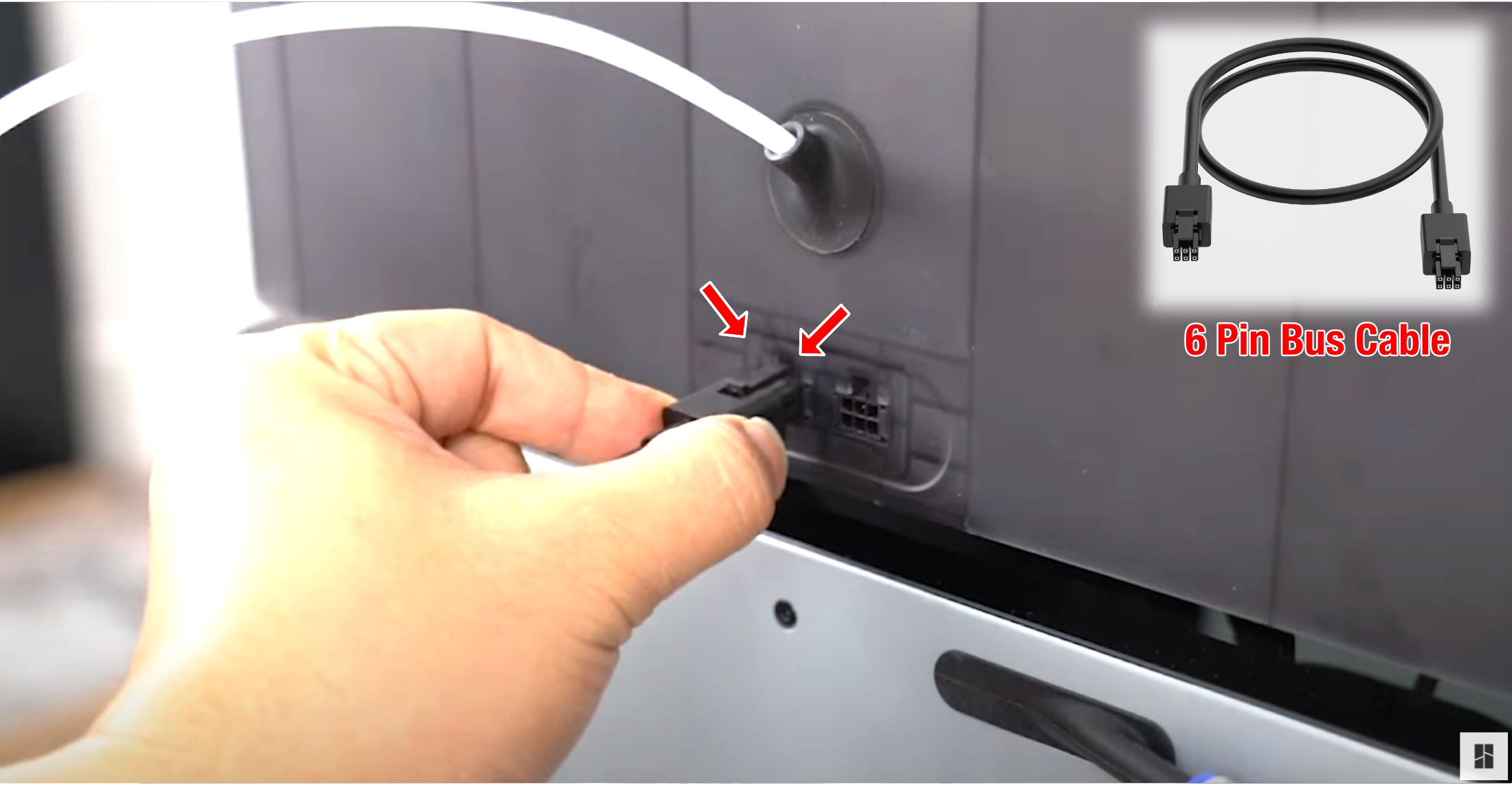

Paso 4 - Conecte el cable de seis pines al primer conector del AMS, y el otro extremo debe conectarse al conector ubicado en el lado izquierdo del buffer de filamento.

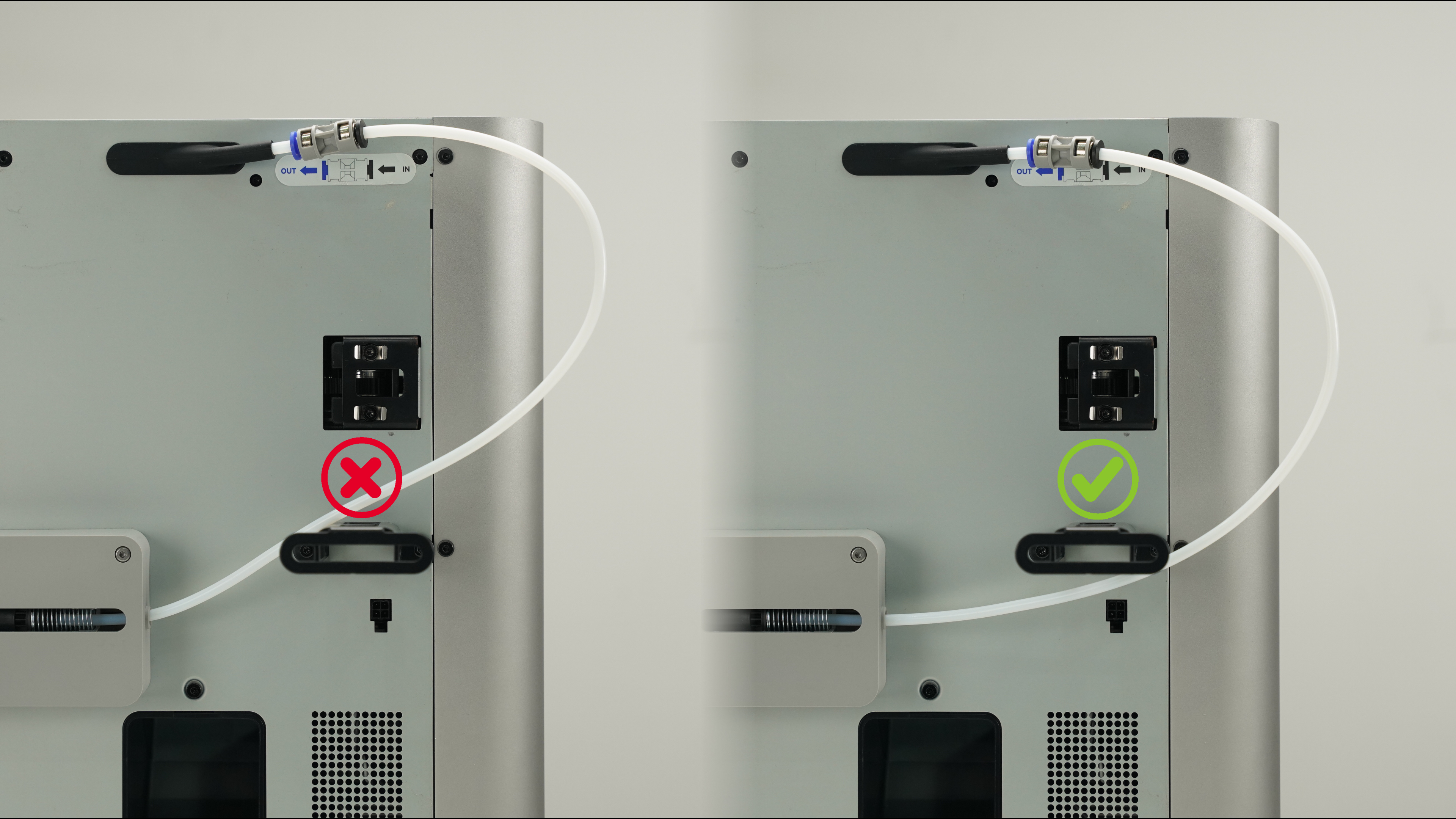

Si el soporte de carrete está instalado, coloque el tubo PTFE debajo del soporte para reducir la resistencia al cargar/descargar
¡Listo! Ahora puede ir al menú de la impresora y comenzar a cargar filamento.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
