Guía de Operación de la Pantalla de las Impresoras de la Serie X1

Introducción

Esta guía tiene como objetivo presentar los botones de la pantalla de la impresora de la serie X1 y sus funciones operativas.

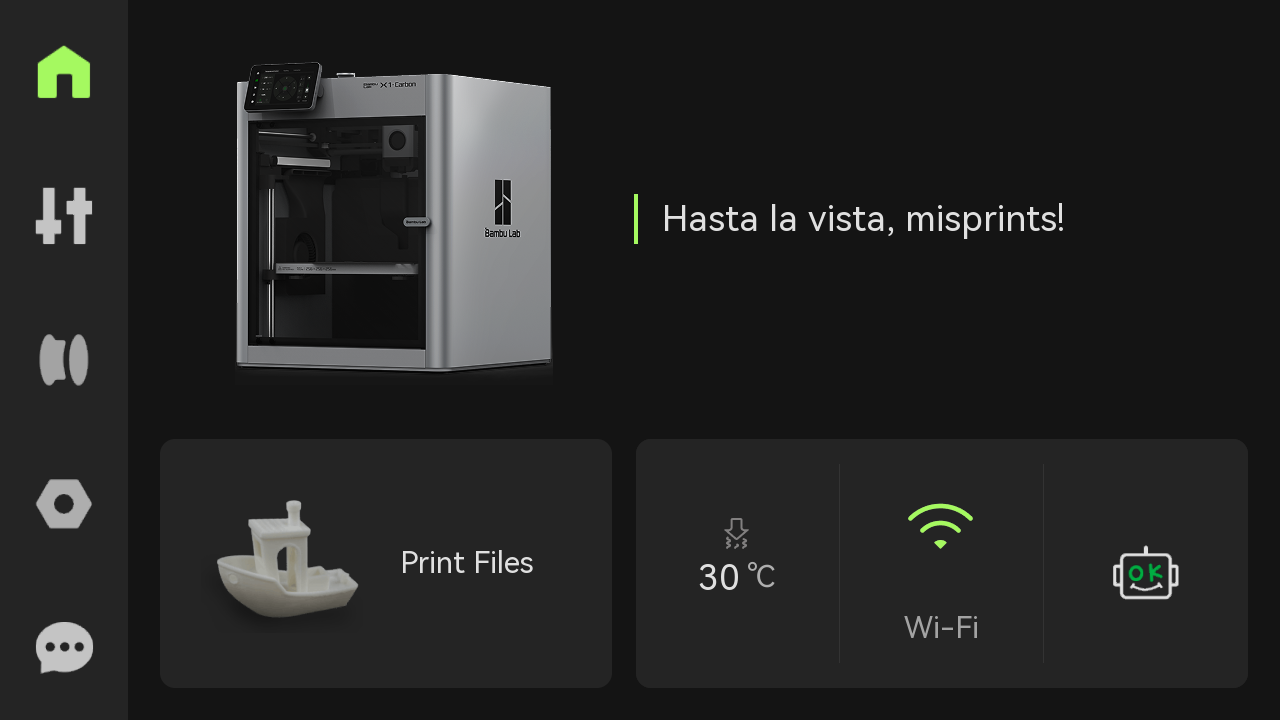

Página de inicio

En el lado izquierdo de la página de inicio se encuentra una barra de menú en pantalla que incluye Página de inicio, Controles, Carpetas, Configuración y HMS; en el lado derecho se muestran Archivos de Impresión, Temperatura de Boquilla, Filamento, Configuración de Red y HMS.

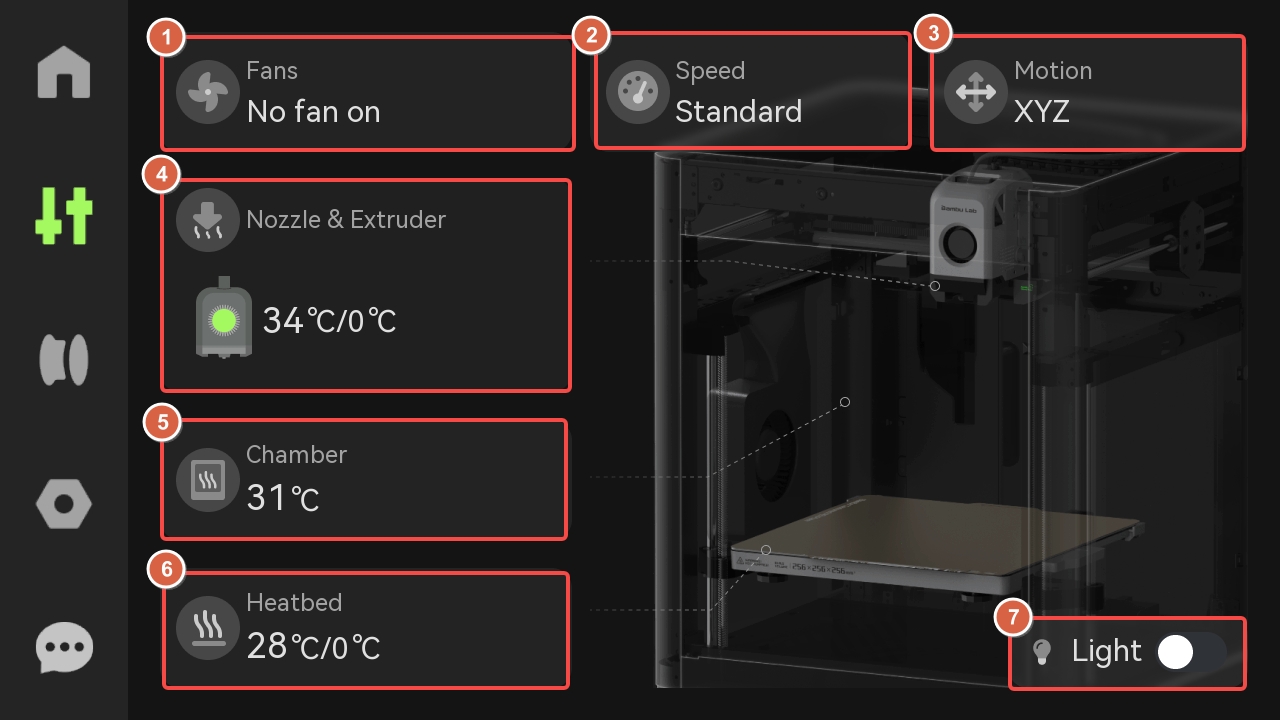

Controles

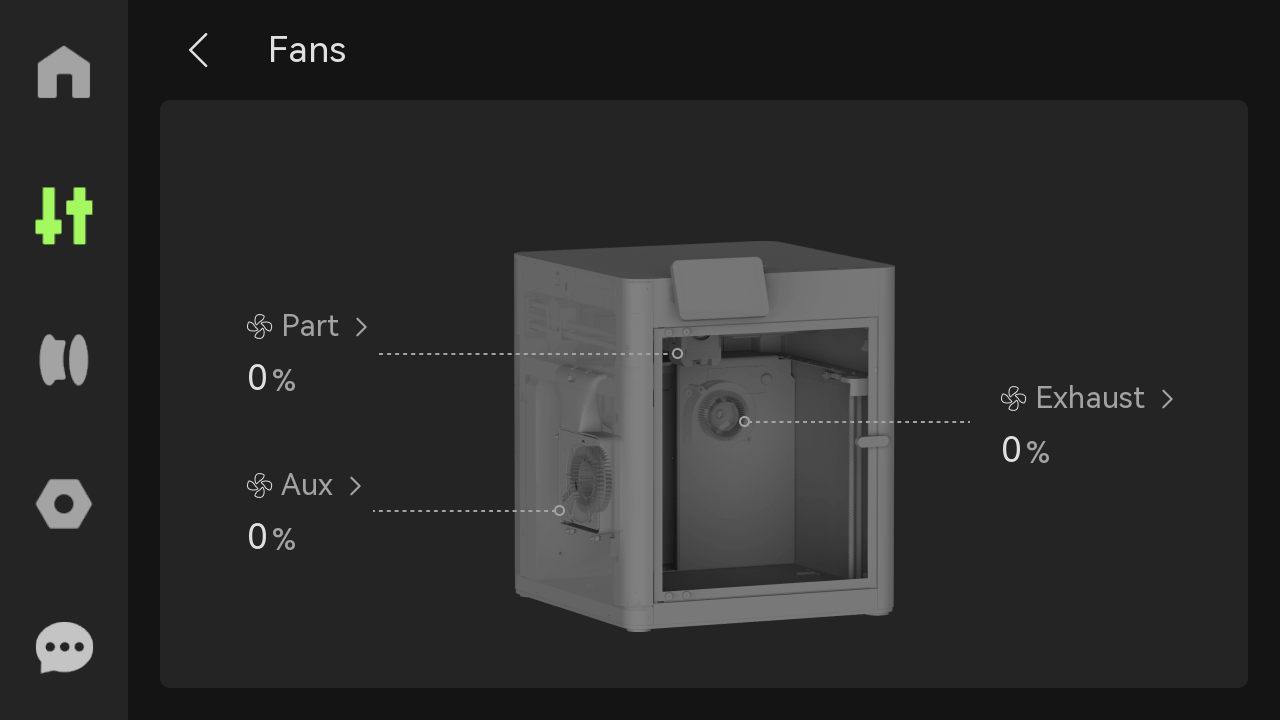

1. Ventiladores

Encienda o apague el ventilador de capa, el ventilador auxiliar de capa y el ventilador regulador de temperatura de cámara, y ajuste la velocidad.

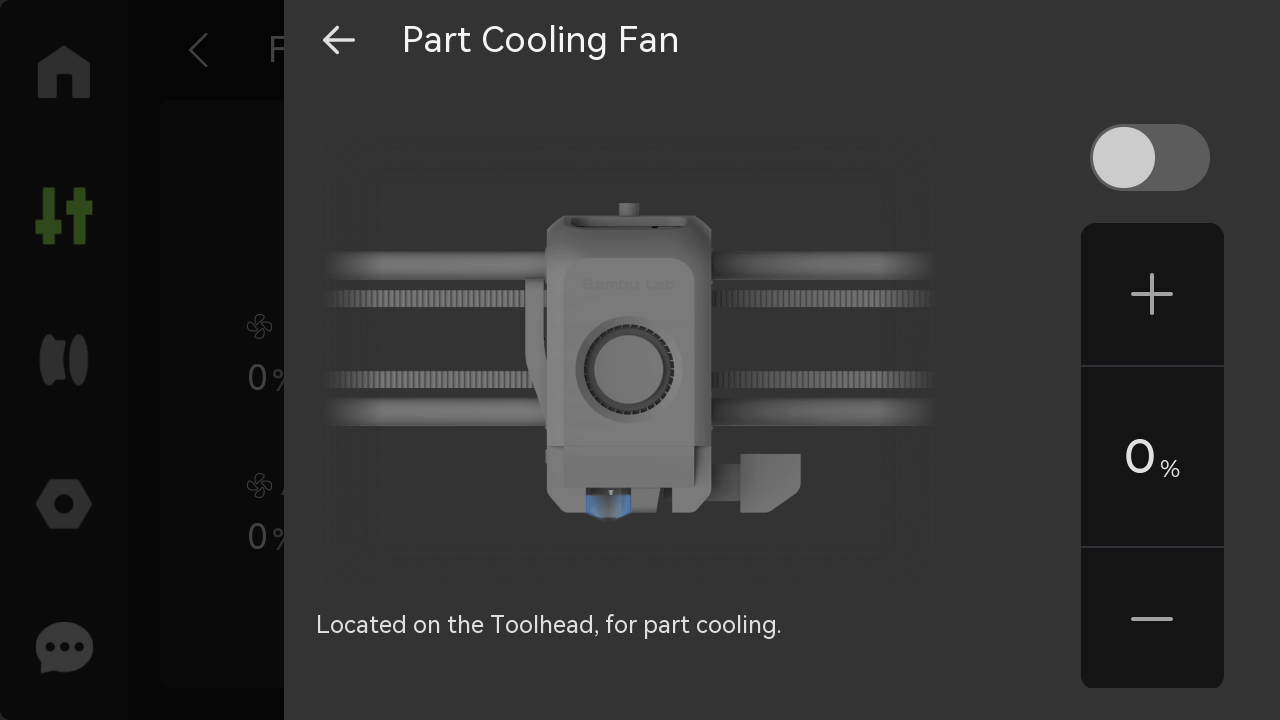

• Ventilador de capa: Se instala en el cabezal, y se utiliza para garantizar un enfriamiento adecuado de las capas impresas durante el proceso de impresión. Ayuda a enfriar rápidamente el material al ser extruido, permitiendo que cada capa se solidifique y mantenga su forma antes de depositar la siguiente capa.

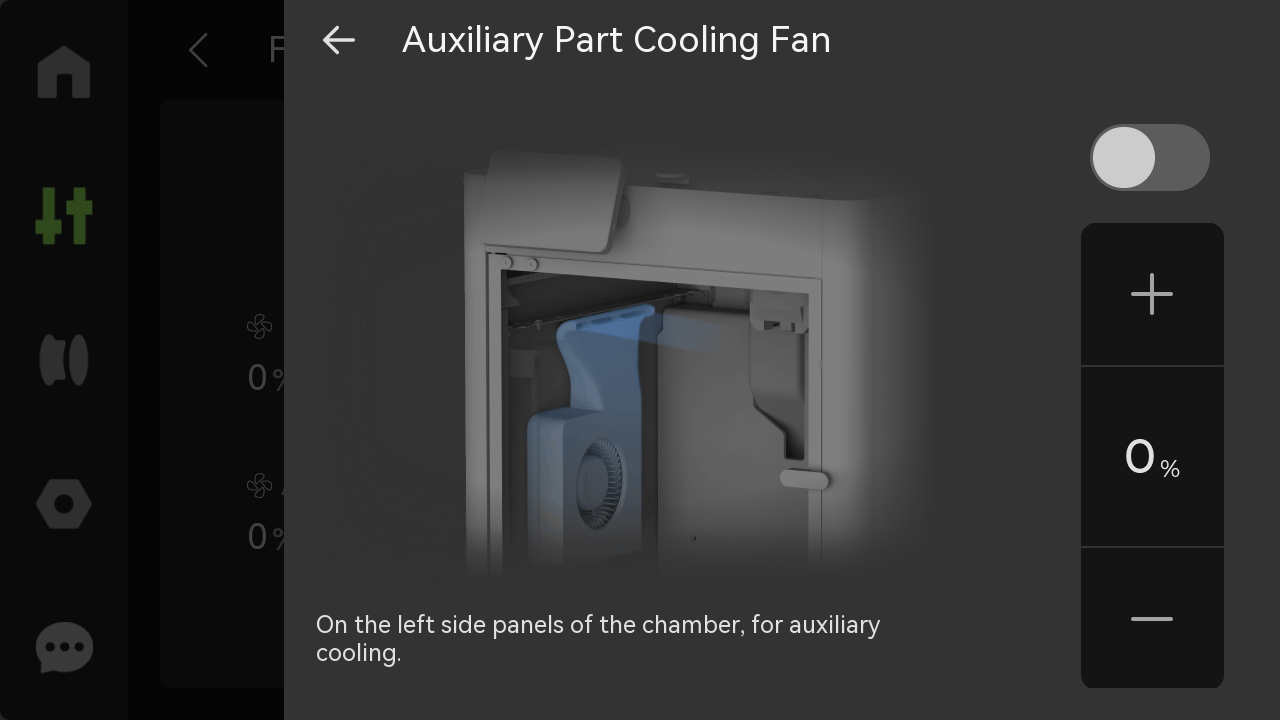

• Ventilador auxiliar de capa: Se instala en el lado izquierdo de la cámara, y proporciona mejores condiciones de enfriamiento para impresiones de alta velocidad.

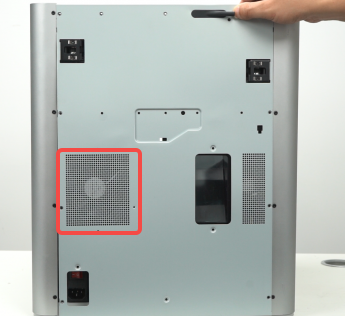

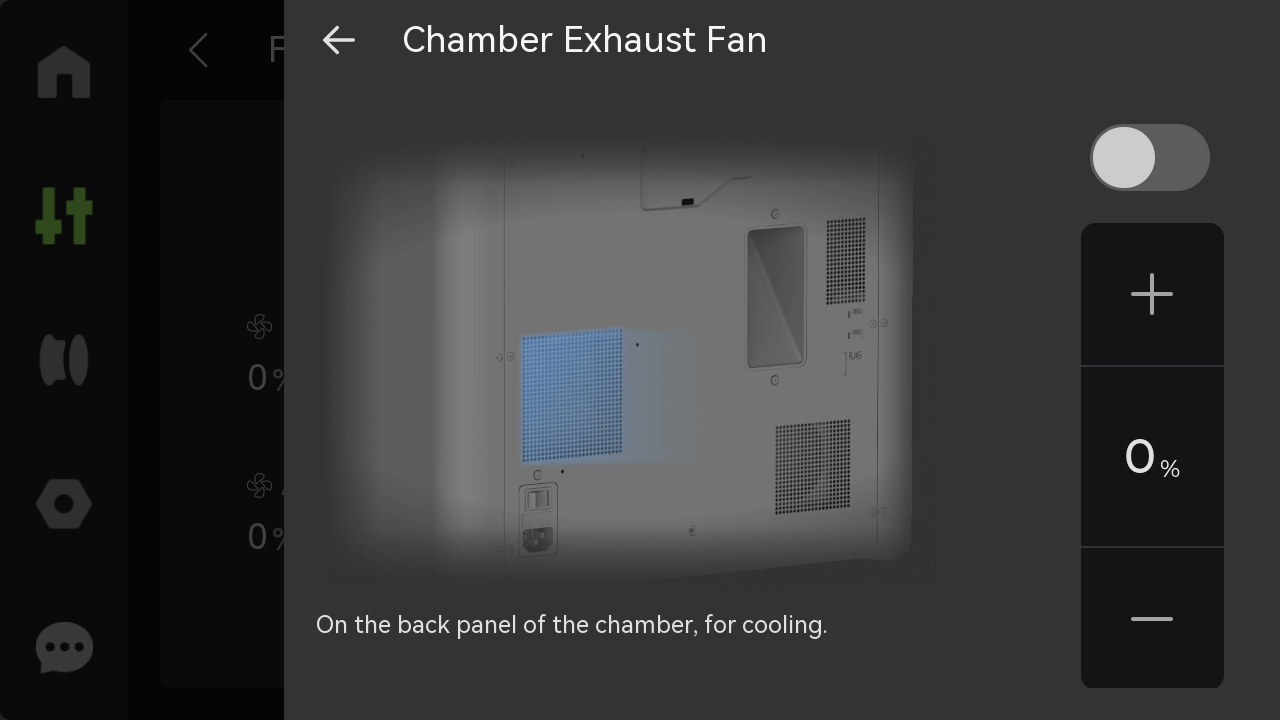

• Ventilador de escape de cámara: Se instala en el forro interior derecho de la impresora, y se utiliza principalmente para ajustar la temperatura dentro de la cámara de impresión.

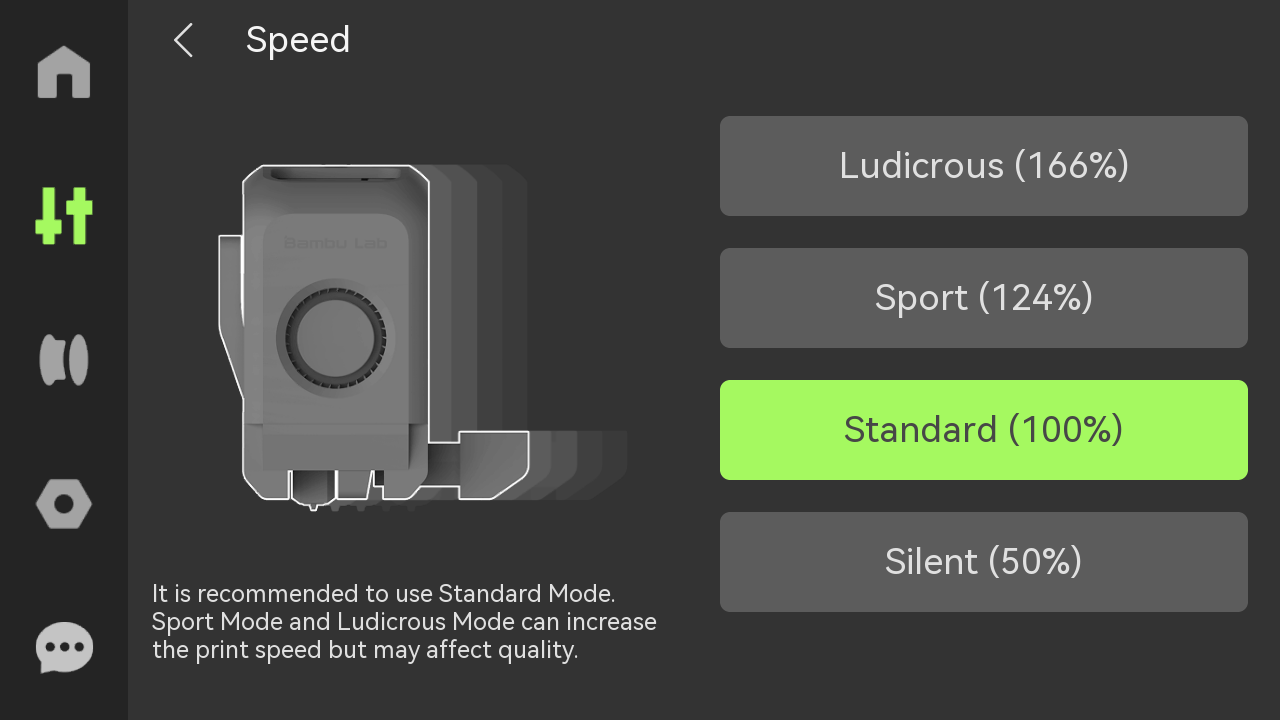

2. Velocidad

Ajuste el modo de velocidad de impresión.

• Ludicrous: 166% de la velocidad y aceleración normales de impresión
• Deportivo: 124% de la velocidad y aceleración normales de impresión
• Estándar: velocidad y aceleración normales de impresión
• Silencioso: 50% de la velocidad y aceleración normales de impresión

Tenga en cuenta que cambiar la velocidad de impresión desde la pantalla solo aumenta la velocidad de impresión y no ajusta las temperaturas del hotend para compensar. Se recomienda utilizar alturas de capa más bajas al usar velocidades de impresión más altas ajustadas desde la pantalla, y ajustar correctamente la configuración de impresión para evitar fallas.

3. Movimiento

Cabezal: Haga clic en +1 o +10 para controlar el movimiento del cabezal en los ejes X y Y.

Cama caliente: Haga clic en el botón de movimiento 1 o 10 para elevar o bajar la cama caliente.

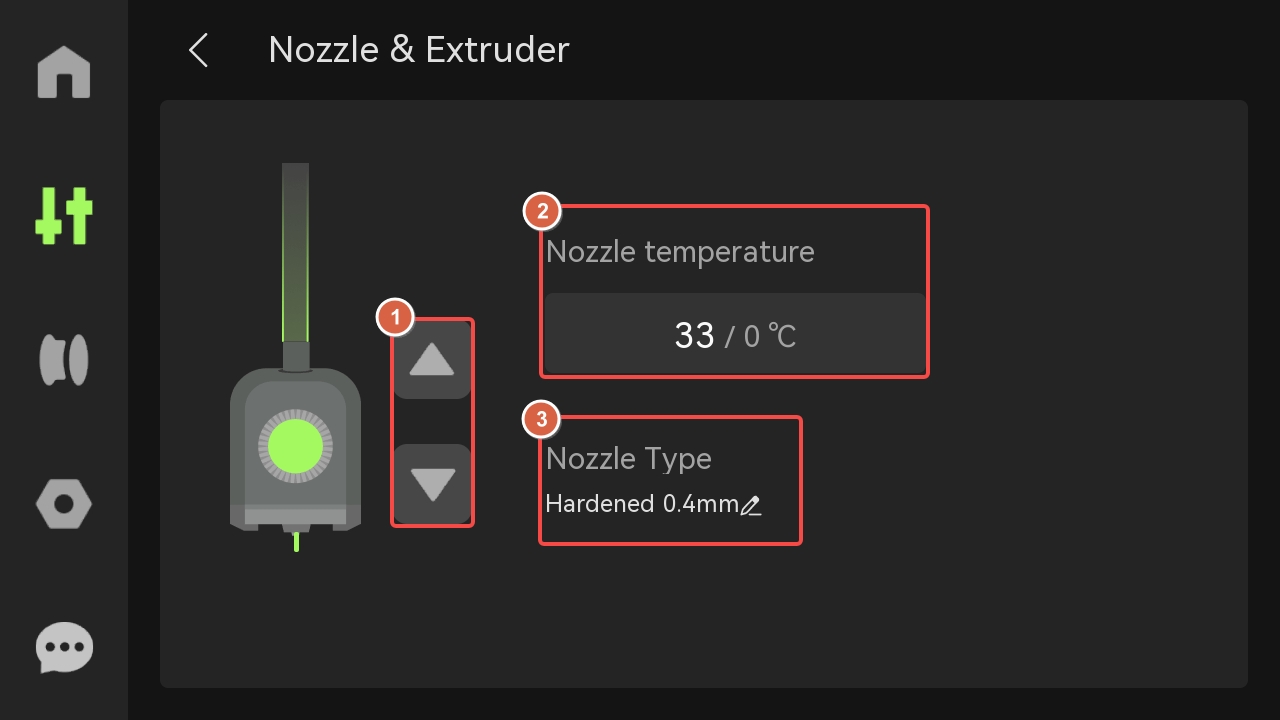

4. Boquilla y Extrusor

1. Extrusor: Haga clic en los botones arriba y abajo para extruir o expulsar manualmente 1 cm de filamento.

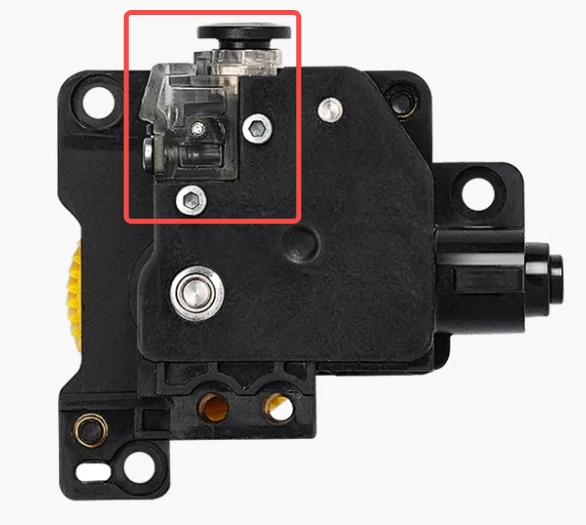

Si la luz verde está encendida, el sensor de filamento del extrusor ha detectado la entrada de filamento.

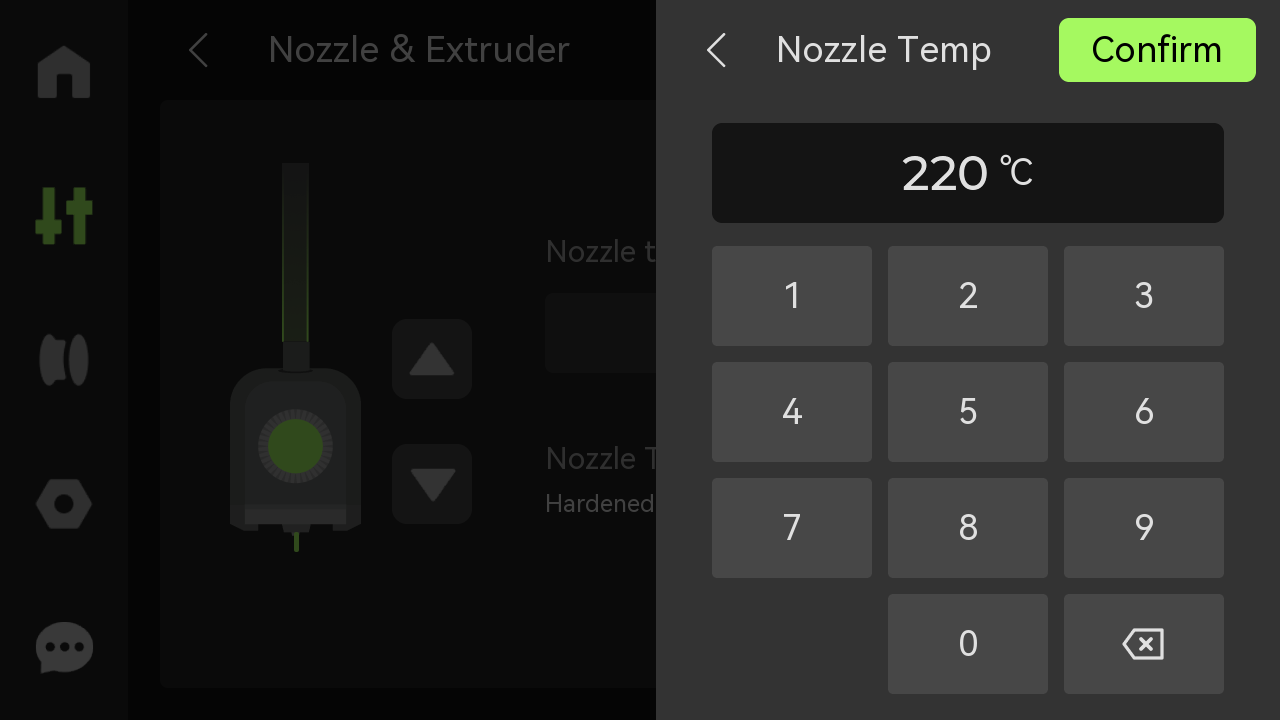

1. Temperatura de boquilla: Ingrese un valor para ajustar la temperatura de la boquilla izquierda.

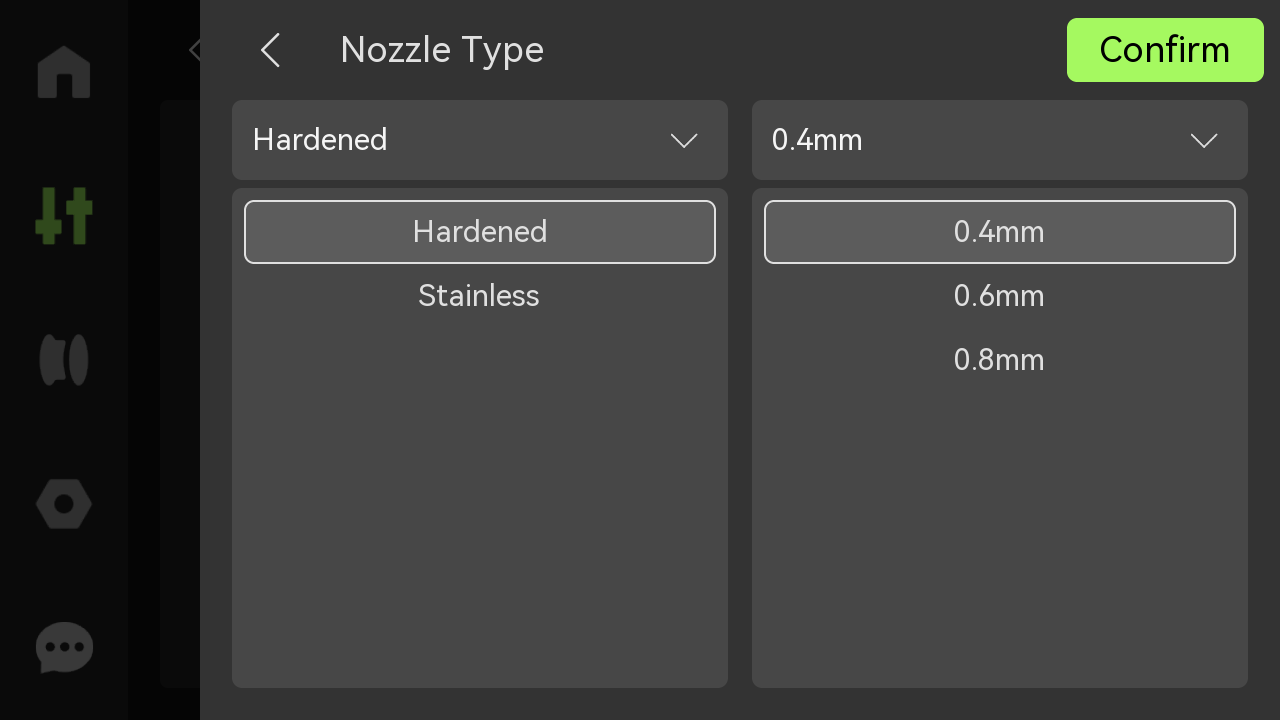

1. Tipo de boquilla: Ajuste el tipo, material y diámetro de la boquilla.

5. Cámara

Muestra la temperatura de la cámara. (El X1E permite ajustar activamente la temperatura de la cámara, consulte: Guía de Configuración de Cámara X1E)

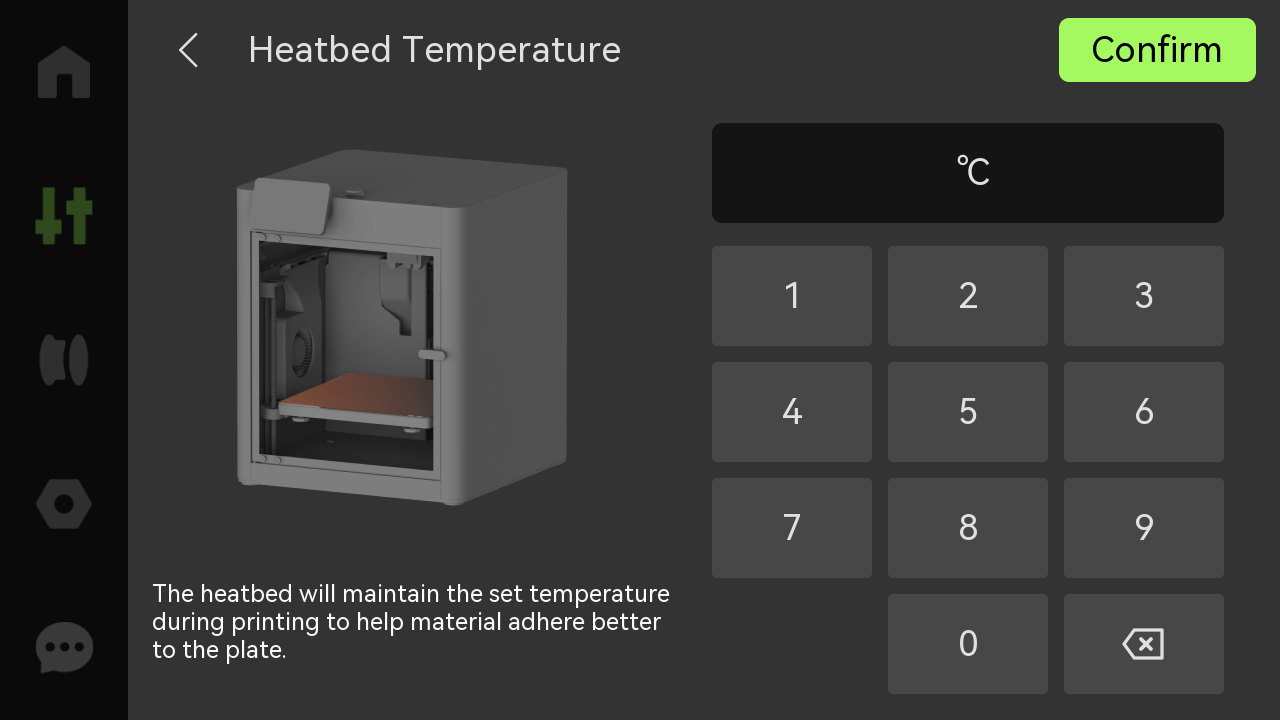

6. Cama caliente

Ingrese un valor para ajustar la temperatura de la cama caliente.

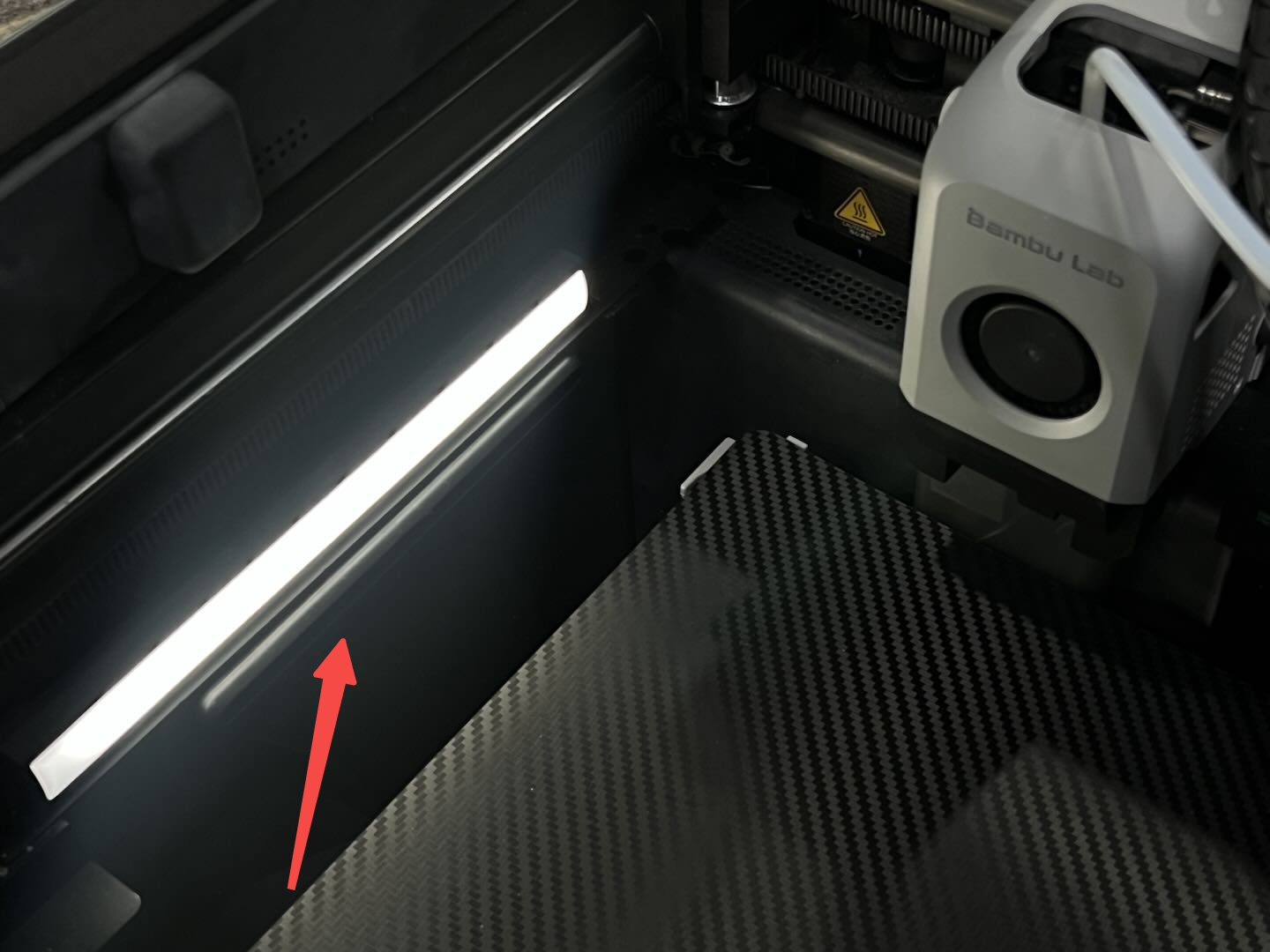

7. Luz

Haga clic en el icono para abrir o cerrar la luz LED.

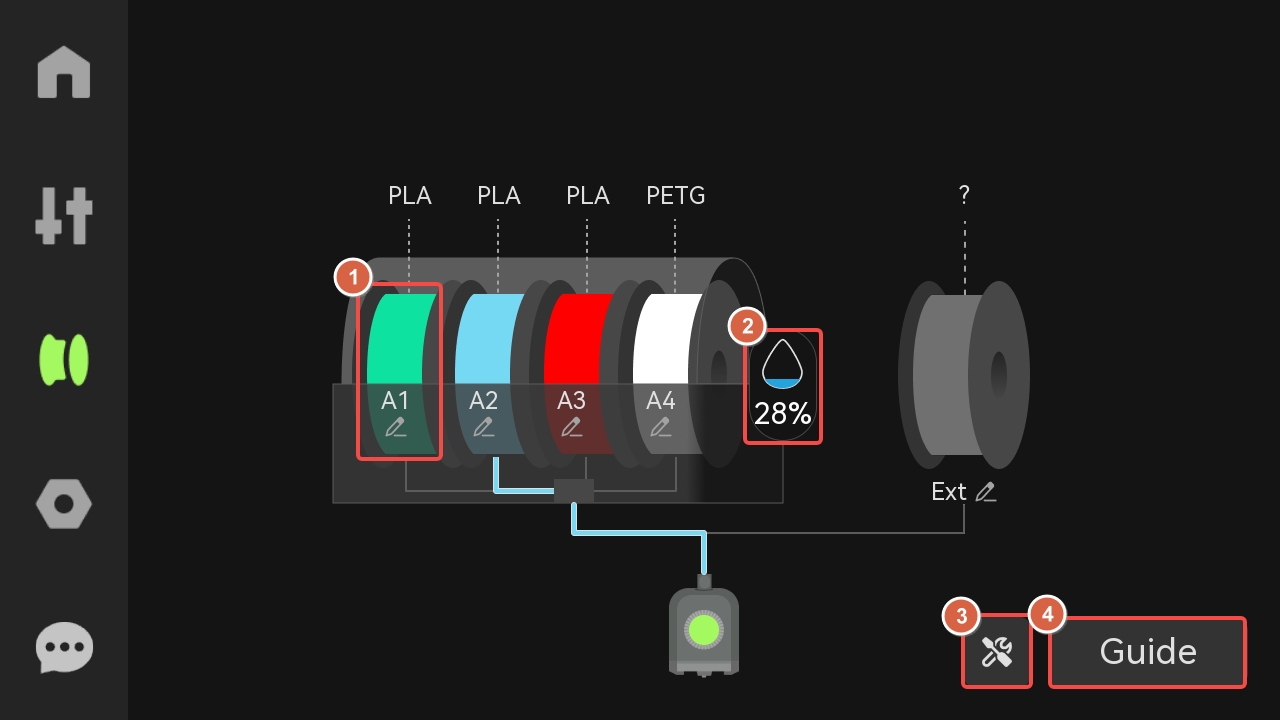

Filamento

1. Bobina

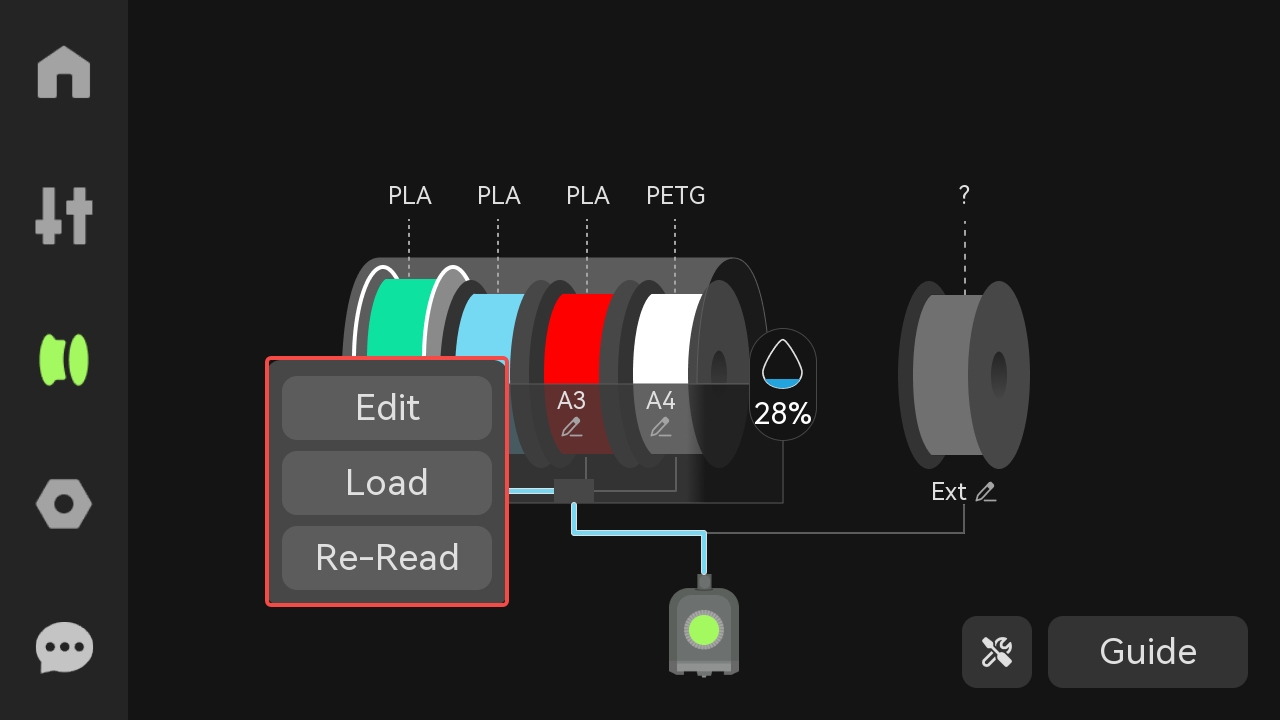

Haga clic en cualquier icono de bobina para editar, cargar/descargar y volver a leer el RFID del filamento.

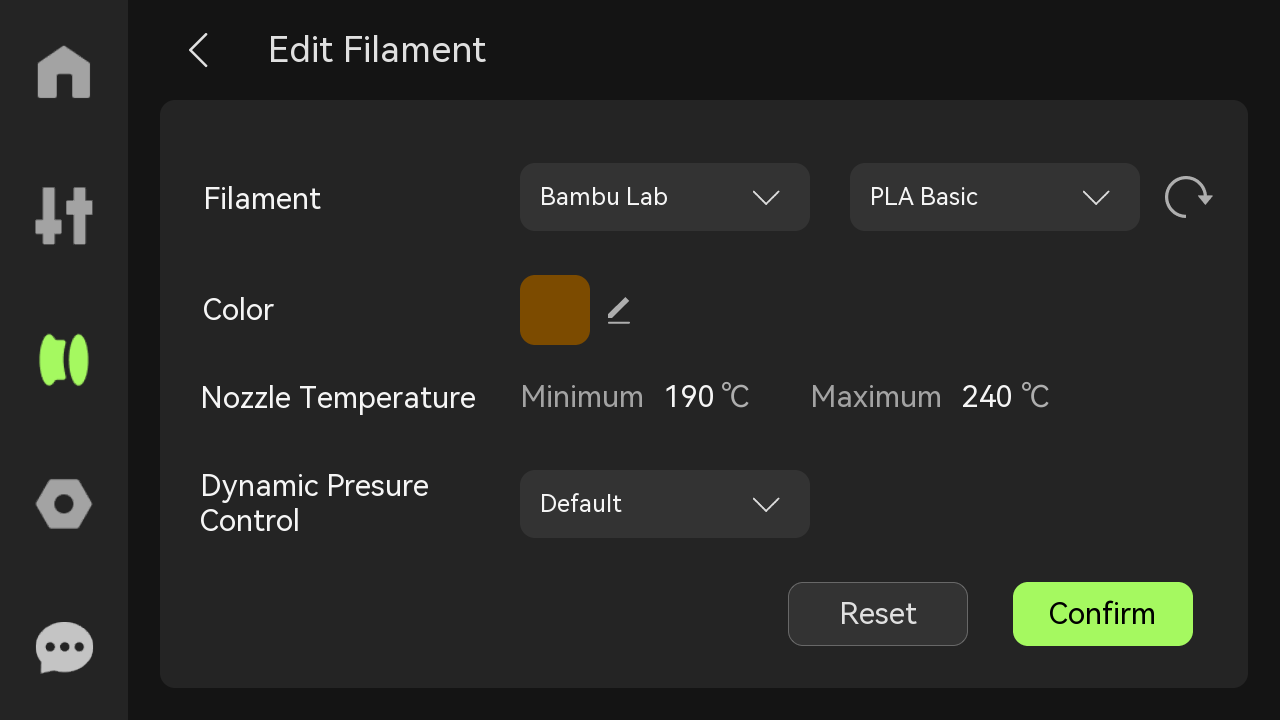

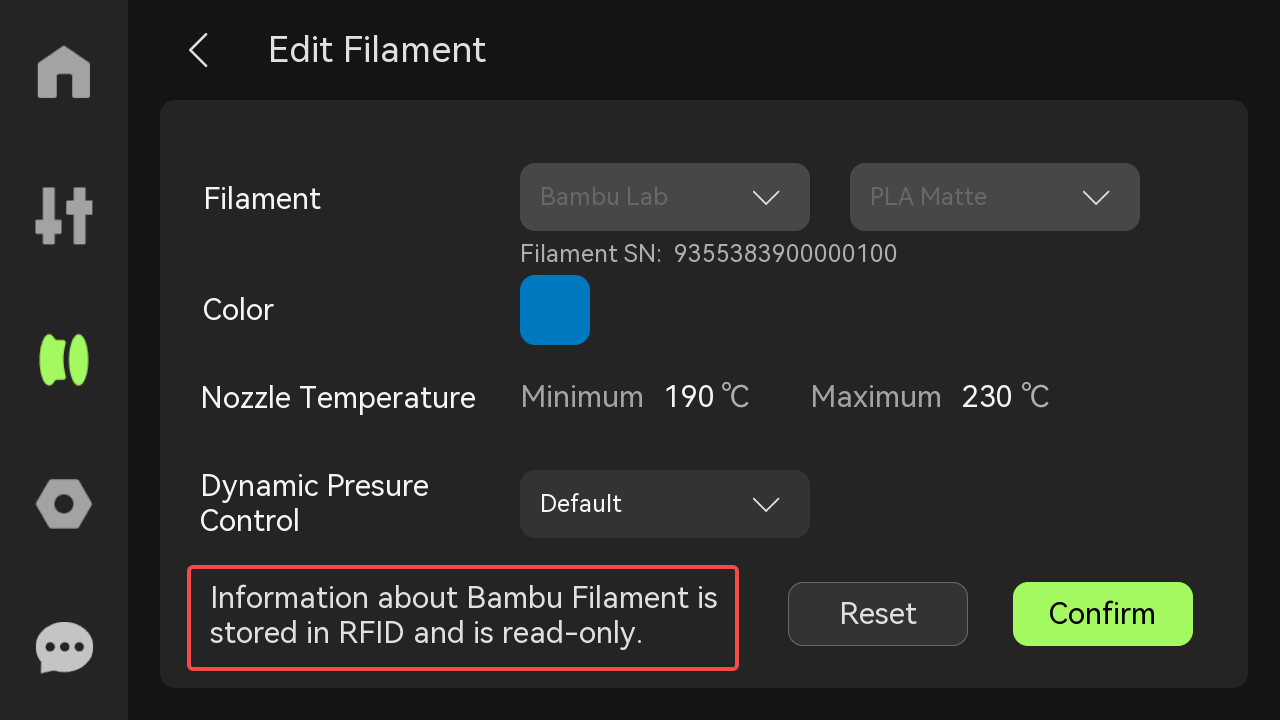

• Editar: Si el AMS ha identificado una bobina mediante RFID, puede ver la información del filamento aquí, pero no puede modificar los parámetros del filamento; si el RFID no se lee, puede modificar la información del filamento aquí.

Lectura RFID:

Sin lectura RFID:

Cargar: Haga clic en el botón, y el AMS alimentará automáticamente el filamento al extrusor.

Volver a leer: Haga clic en el botón, y el AMS volverá a leer el RFID de la bobina en el soporte.

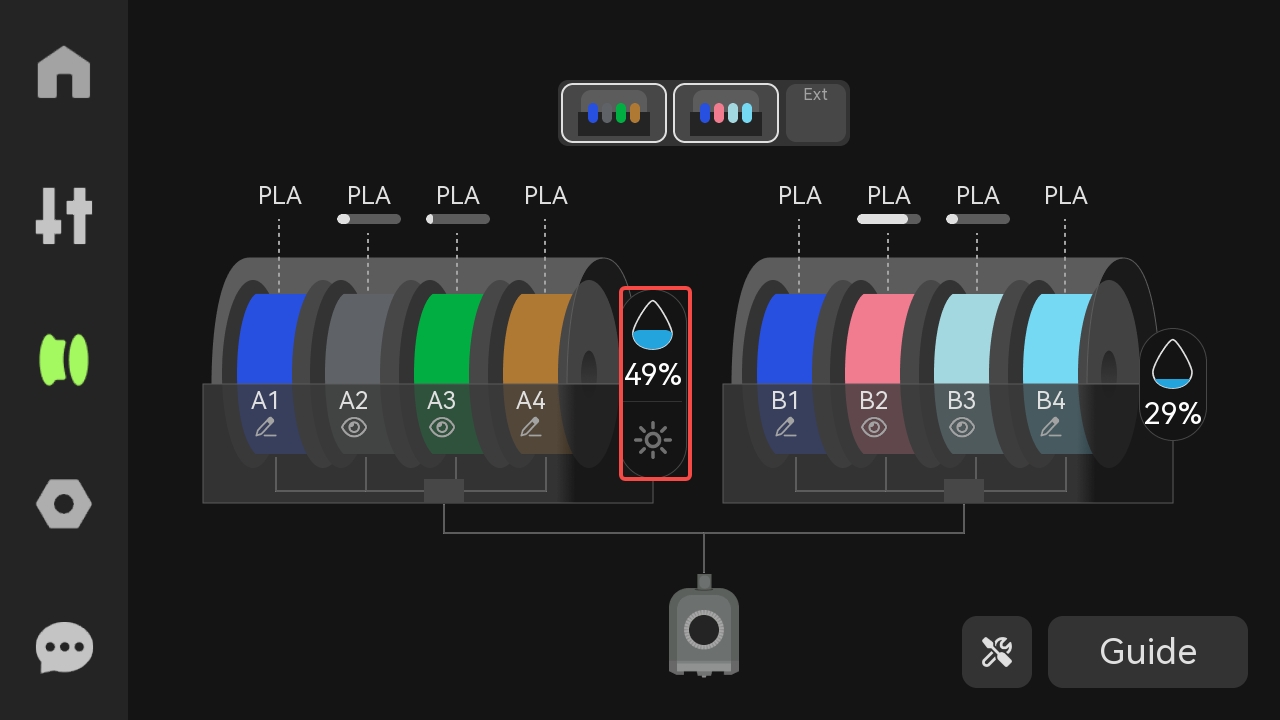

2. Humedad

Puede verificar la humedad dentro del AMS.

Si está conectado el AMS 2 Pro, se mostrarán la humedad y temperatura dentro del AMS 2 Pro. Haga clic para ingresar a la página de secado y secar los filamentos.

3. Bobina externa

Si se usa un soporte de bobina, puede configurar el color y tipo de filamento aquí. Esta información siempre se mostrará, independientemente de si el soporte de bobina tiene filamento o no.

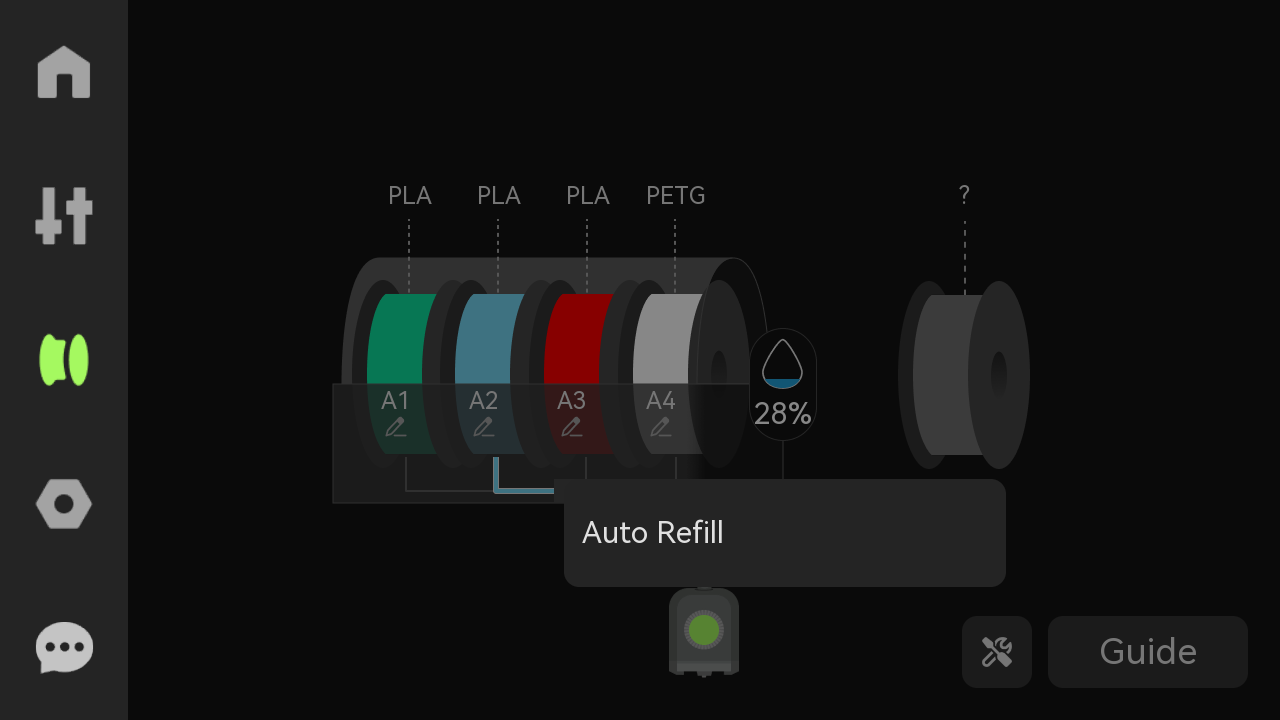

4. Herramientas

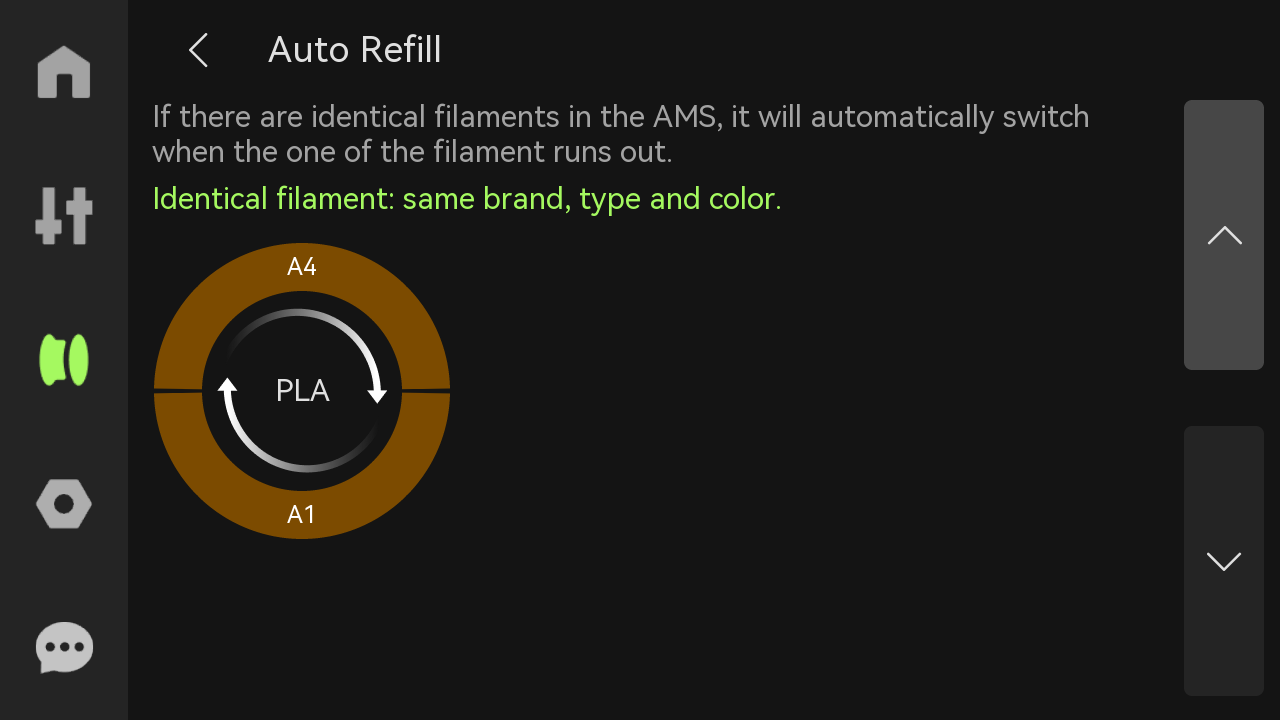

Autorelleno: El AMS continuará con otra bobina con las mismas propiedades de filamento automáticamente cuando se agote el filamento actual. Asegúrese de que la bobina contenga suministros con las mismas propiedades y que la información correspondiente de la bobina en el AMS sea precisa. Habilite esta función en Configuración del AMS.

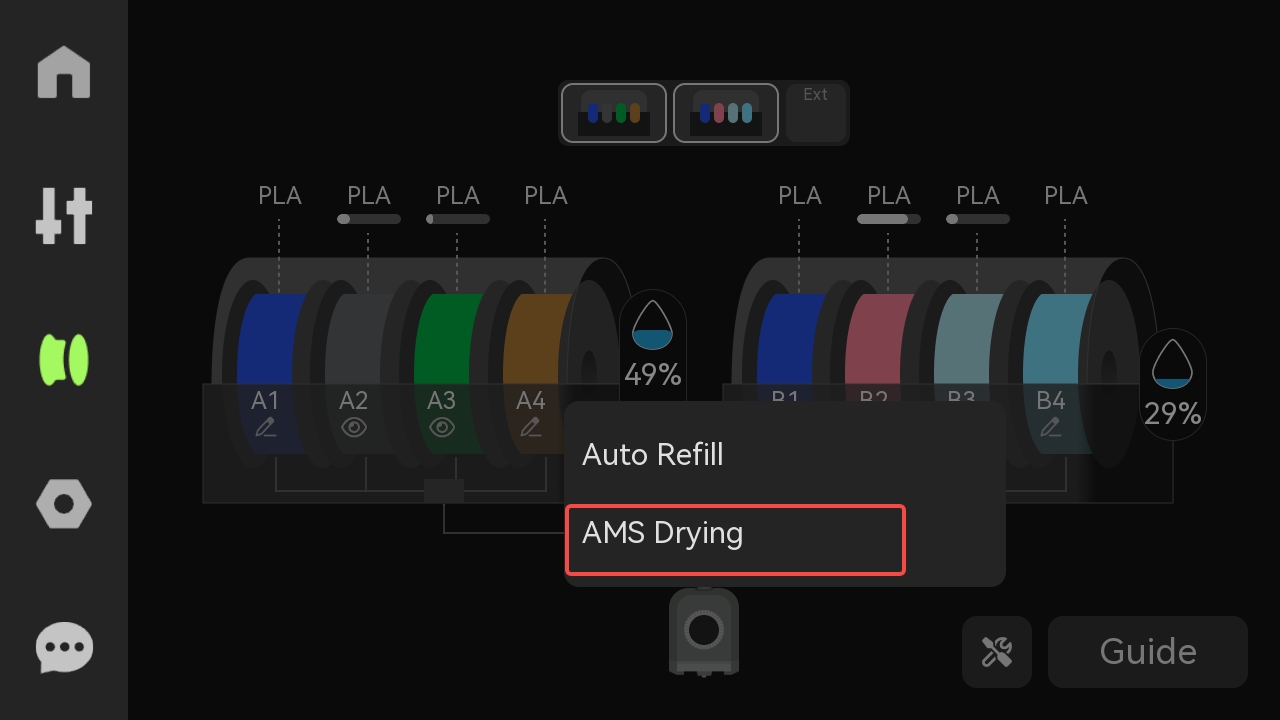

Si está conectado el AMS 2 Pro, también se mostrará la función "Secado del AMS" aquí. Haga clic para ingresar a la página de secado y secar los filamentos.

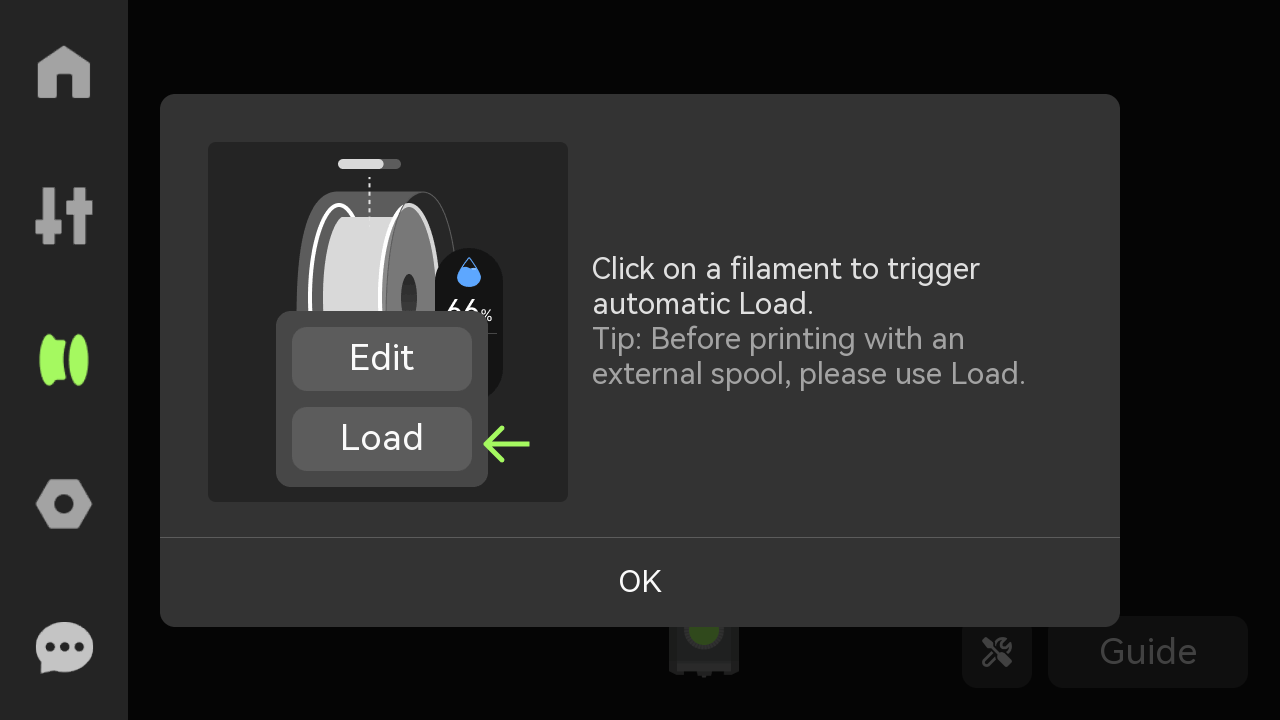

5. Guía

Instrucciones para la operación de carga: Seleccione un soporte específico, haga clic en el icono de la bobina y luego haga clic en el botón Cargar para activar la carga automática.

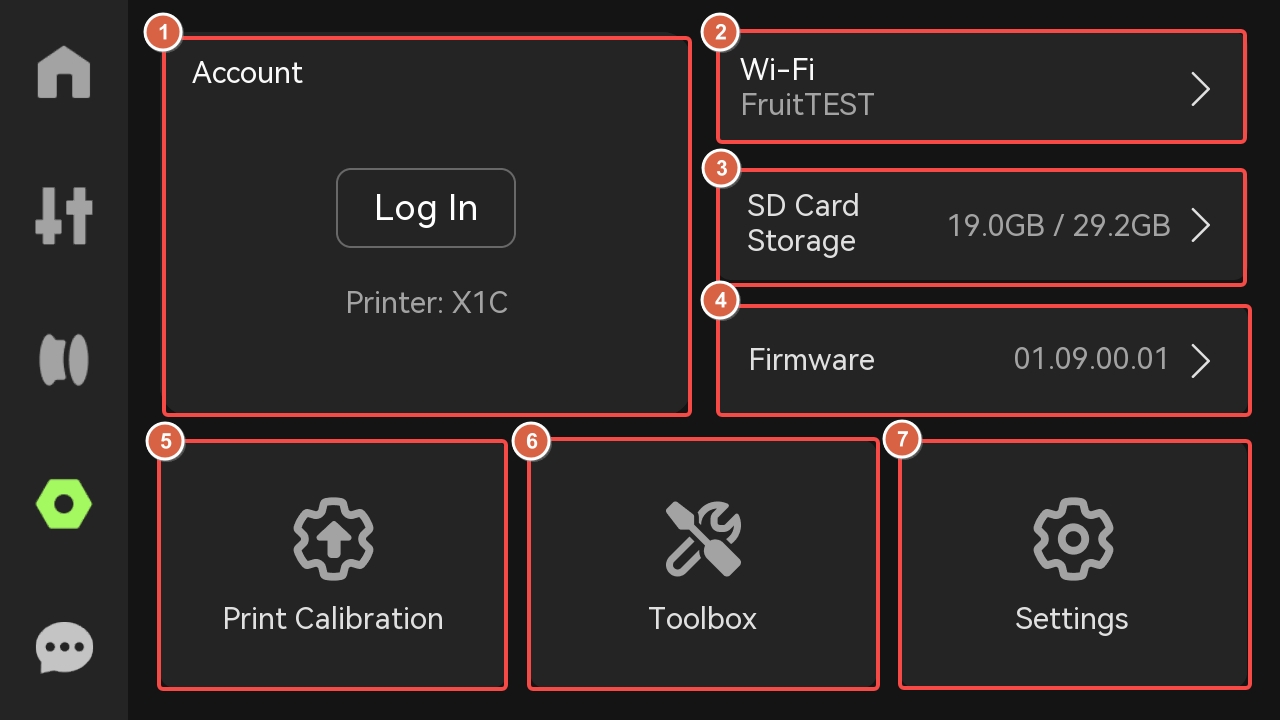

Configuración

1. Cuenta

Abra Bambu Handy y escanee el código para acceder a la cuenta.

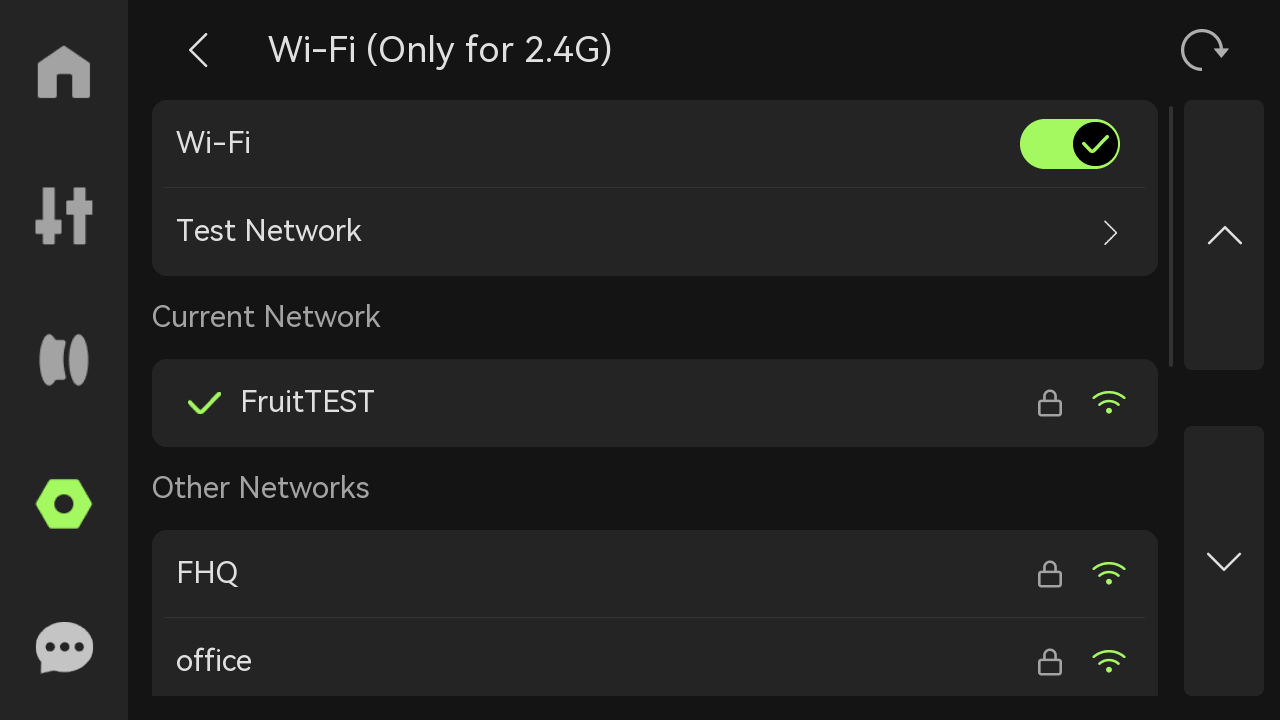

2. Wi-Fi

Configure la WLAN, vea la red actual, pruebe la red o vea y agregue otras redes.

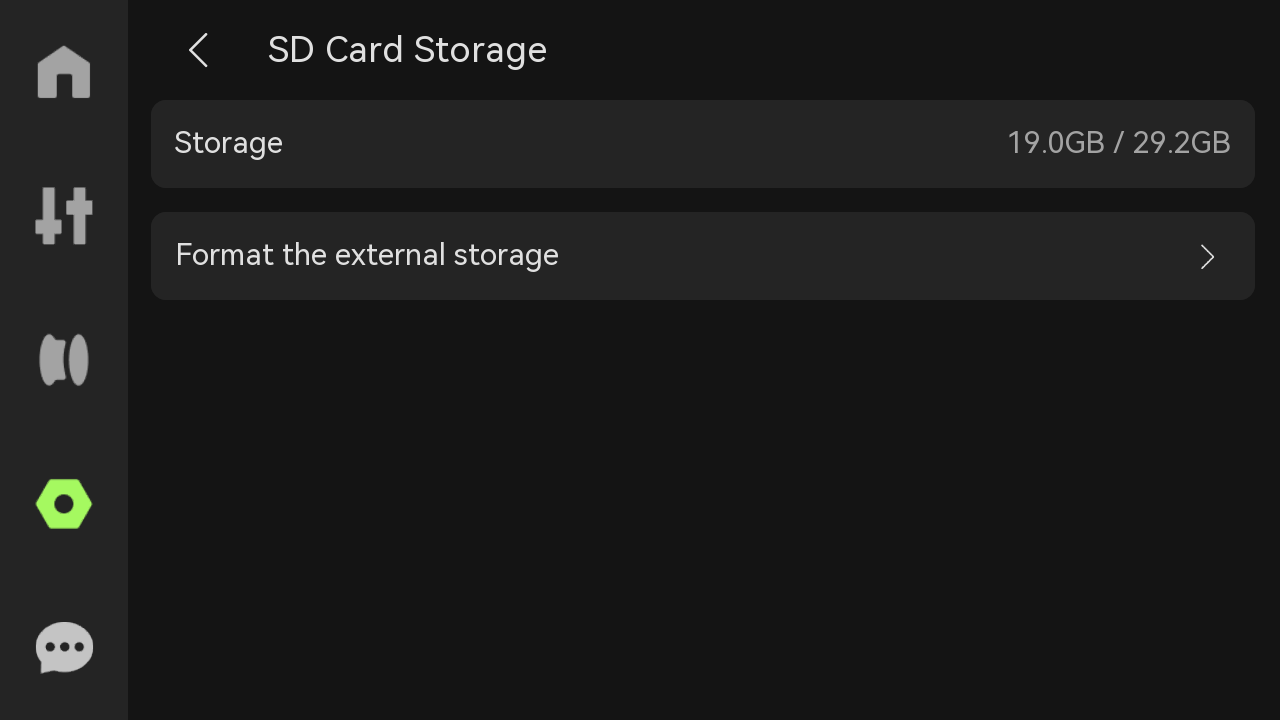

3. Tarjeta SD

Almacenamiento: Muestra la capacidad utilizada y la capacidad máxima de la unidad flash USB.

Formatear almacenamiento externo: Una vez restablecido, el almacenamiento no podrá recuperarse.

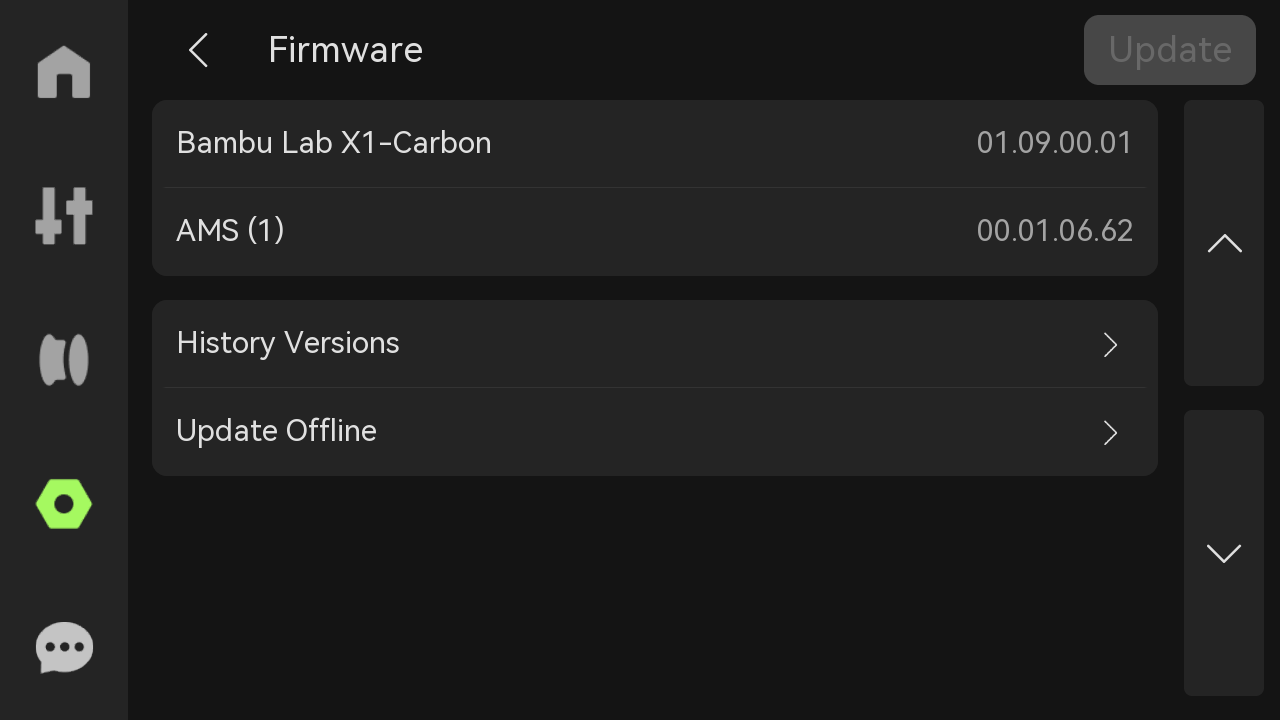

4. Firmware

Vea la versión actual del dispositivo y versiones históricas, o realice actualizaciones offline. Si se necesita actualizar el firmware, el botón "Actualizar" en la esquina superior derecha se iluminará.

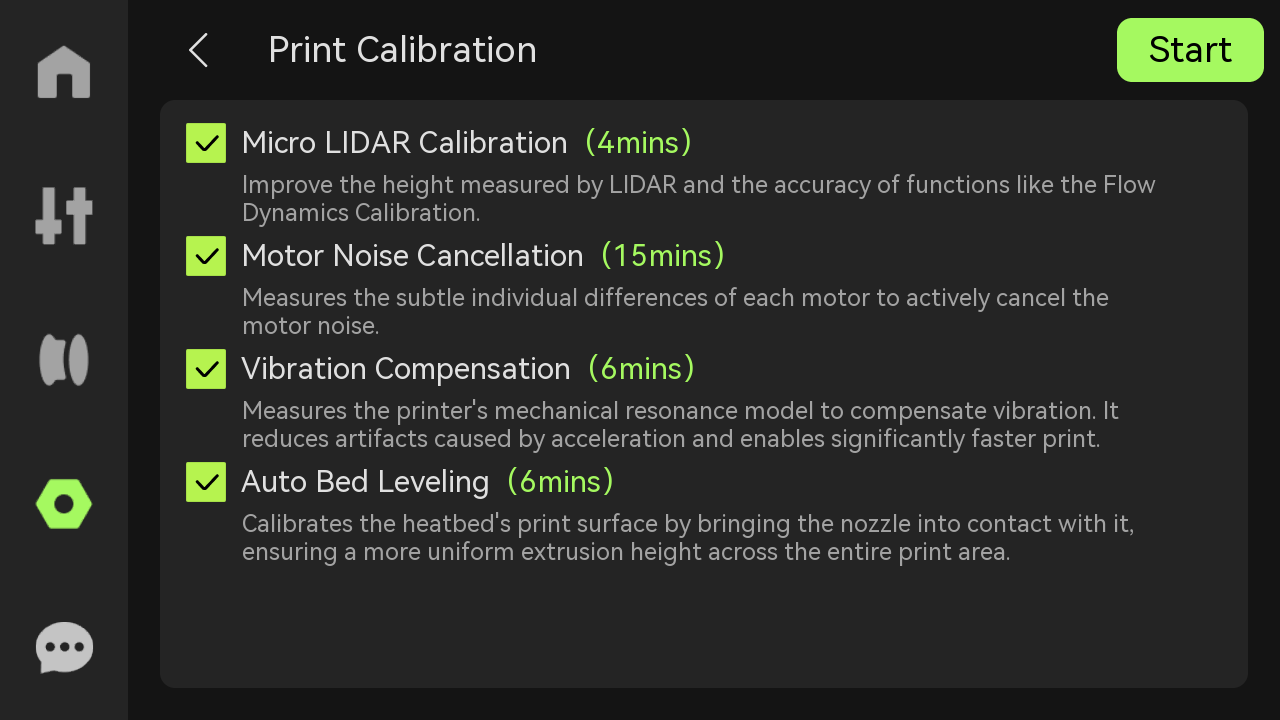

5. Calibración de Impresión

• Calibración de Micro LIDAR: Ajusta la posición del láser y la cámara para garantizar imágenes claras y precisas de la línea láser en diferentes posiciones.
• Cancelación de Ruido del Motor: Reduce el ruido del motor durante la impresión, especialmente al imprimir durante períodos prolongados o a altas velocidades, y hace que la superficie de impresión sea más suave.
• Compensación de Vibraciones: Cuando se detecta vibración en tiempo real durante la impresión, la posición del cabezal se ajusta automáticamente para garantizar la precisión de la impresión. Especialmente al imprimir modelos complejos o detallados, esta calibración puede prevenir eficazmente errores causados por vibraciones y asegurar que cada capa se complete con precisión.
• Nivelación Automática de Cama: Ajusta la distancia entre la boquilla y la placa de impresión para garantizar que el espacio sea consistente en cada esquina y mejorar la precisión de impresión.

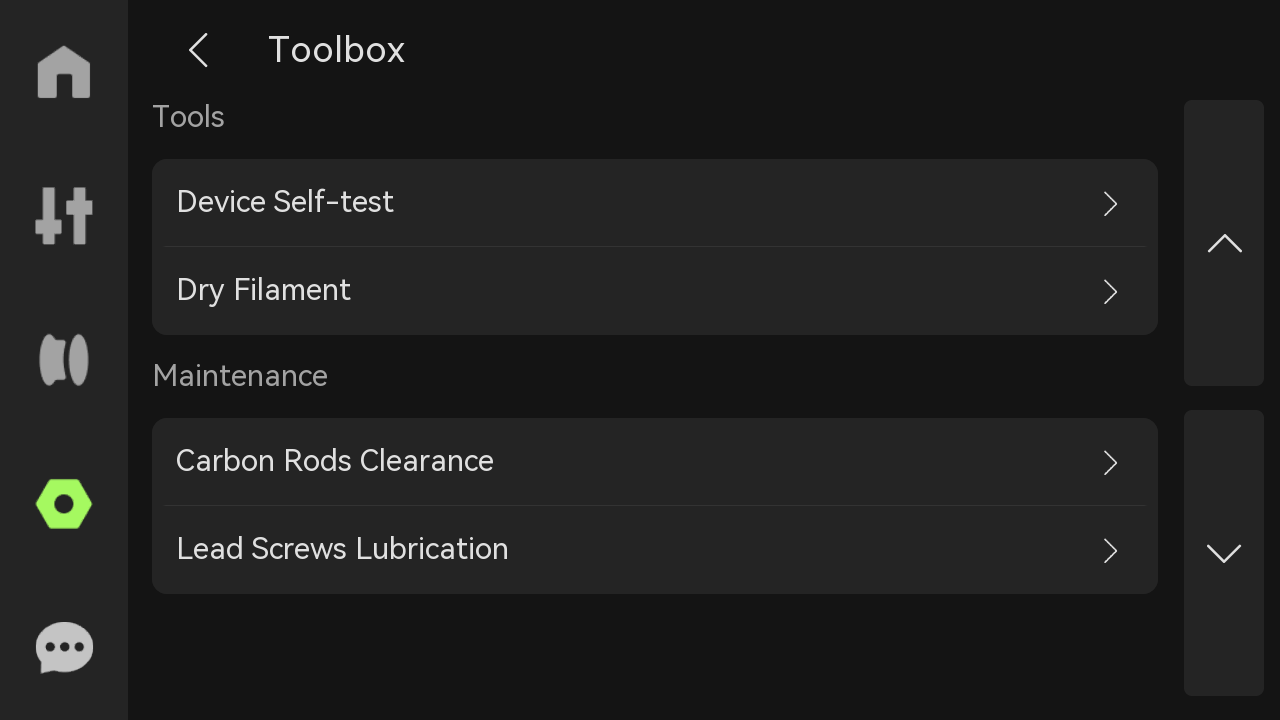

6. Herramientas

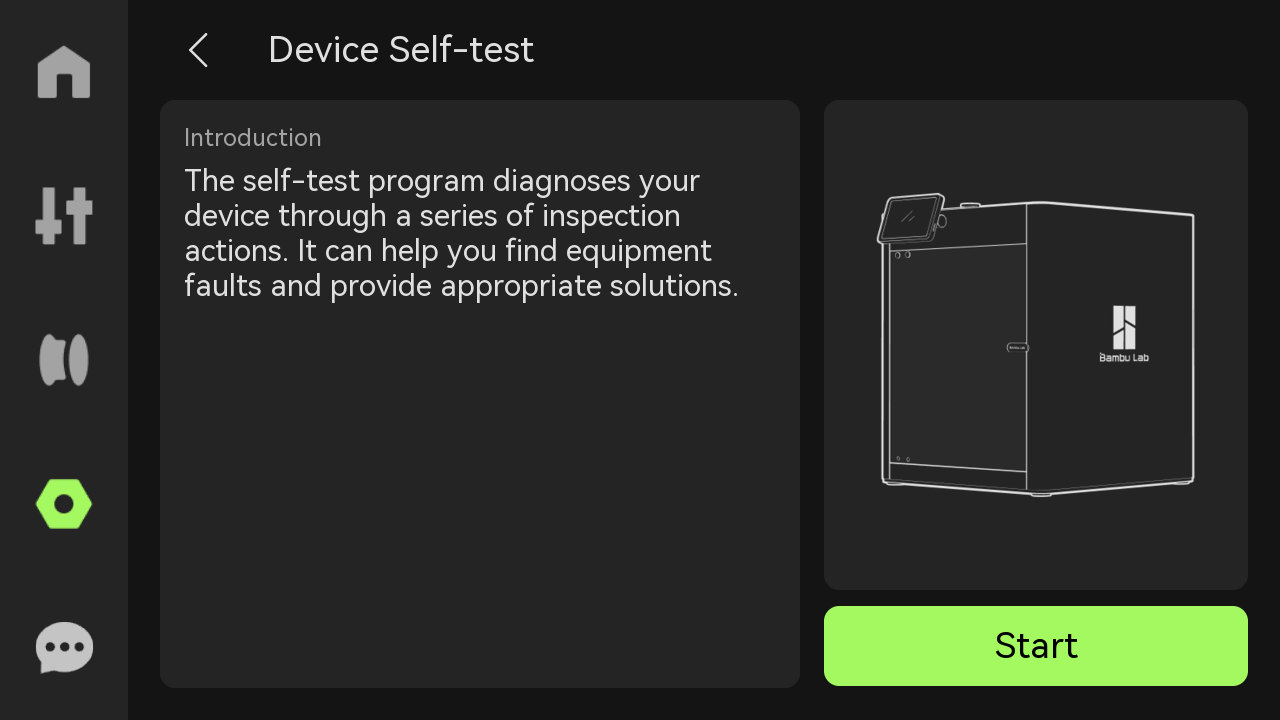

• Autoprueba del Dispositivo: Si la impresora presenta un fallo, el dispositivo puede detectar el problema mediante la autoprueba.

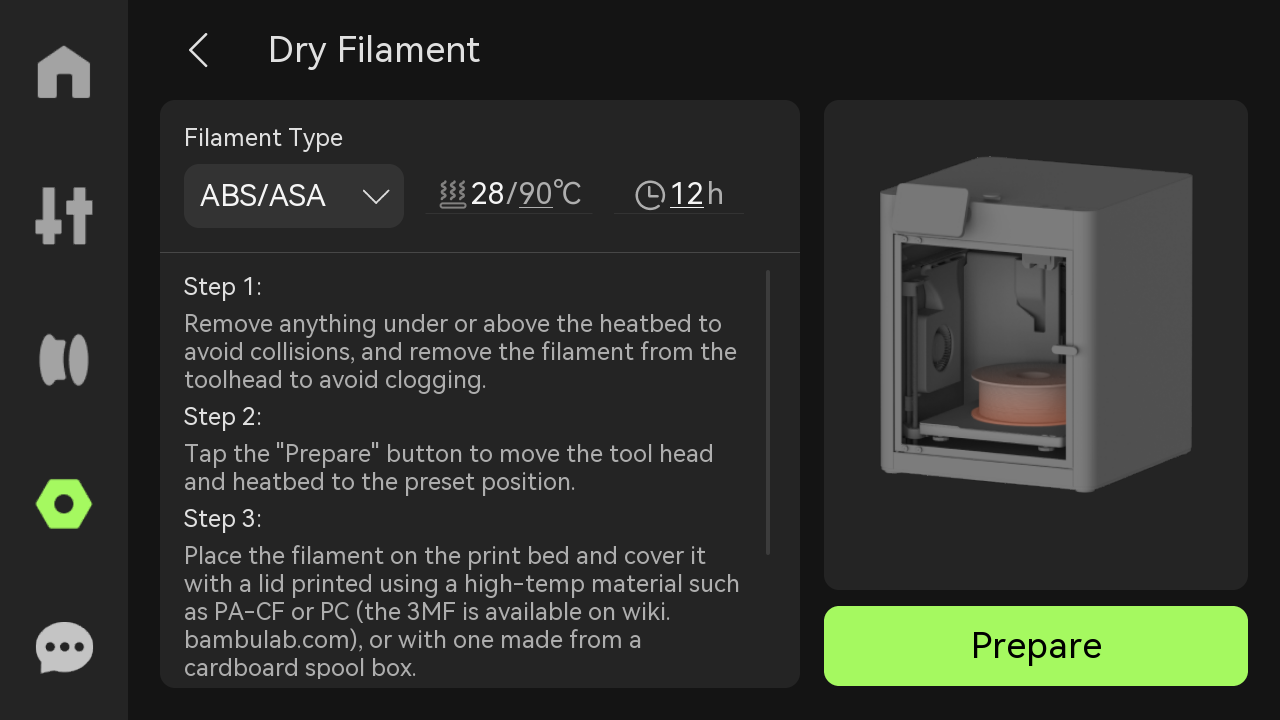

• Secar Filamento: Ajuste la temperatura y la duración del tiempo para secar el filamento. Consulte Recomendaciones de Secado de Filamento | Wiki de Bambu Lab para obtener más información.

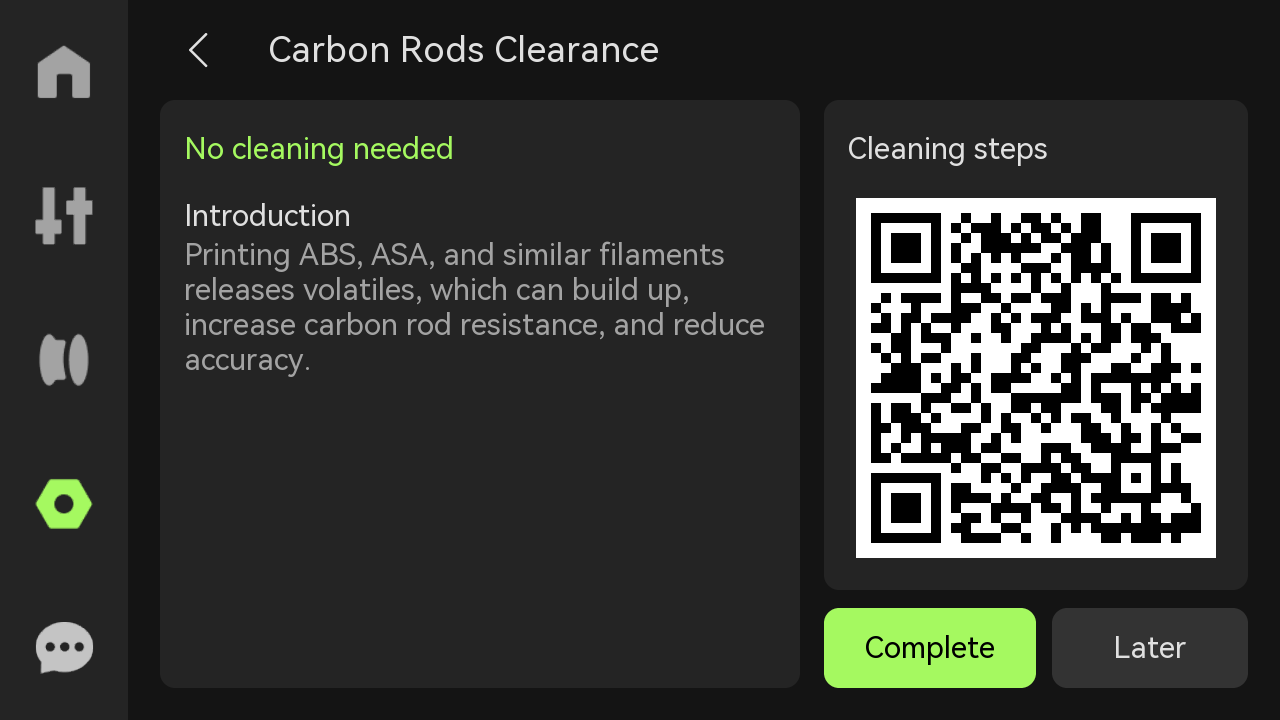

• Limpieza de Barras de Carbono: La acumulación de sustancias más volátiles aumentará la resistencia de las barras de carbono, lo que resultará en una disminución de la precisión de la impresora. Si las barras de carbono de la impresora necesitan limpiarse, esta página le notificará. Escanee el código QR a la derecha para ver el tutorial.

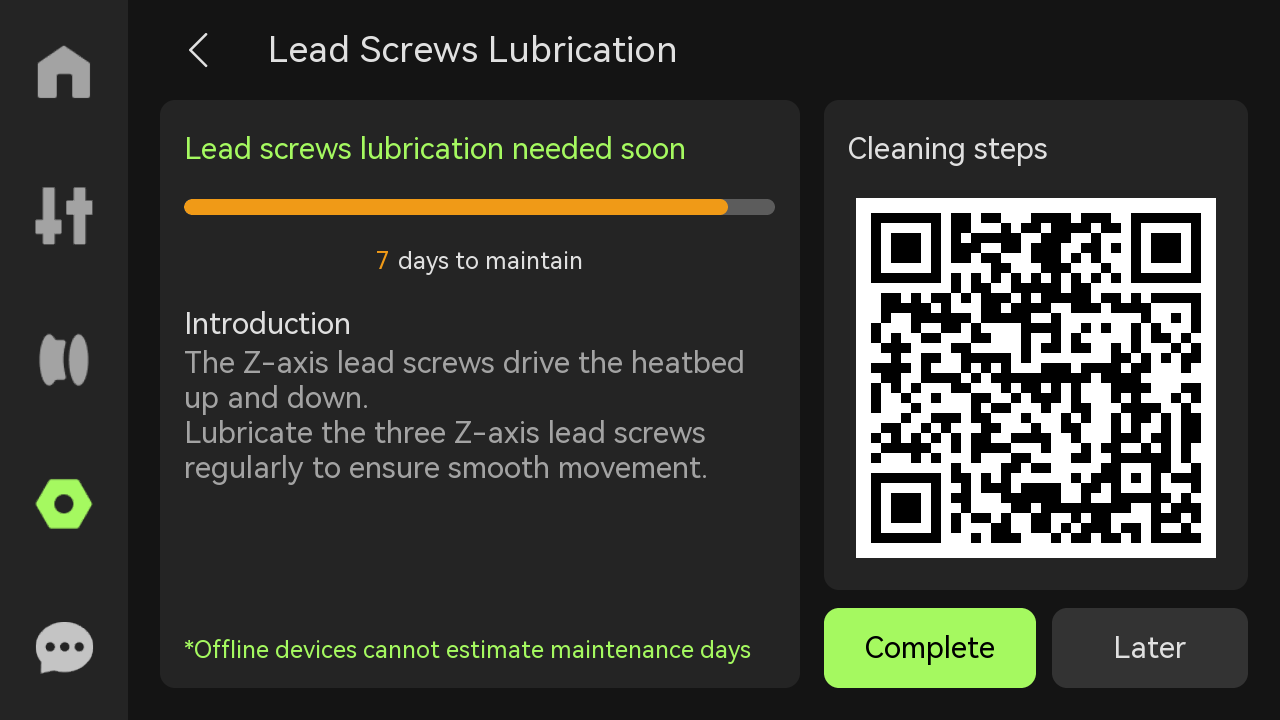

• Lubricación de Husillos: Los tres husillos del eje Z impulsan la cama caliente para realizar movimiento vertical y requieren lubricación regular para mantener un funcionamiento suave. Si los husillos de la impresora necesitan lubricación, esta página le notificará. Escanee el código QR a la derecha para ver el tutorial.

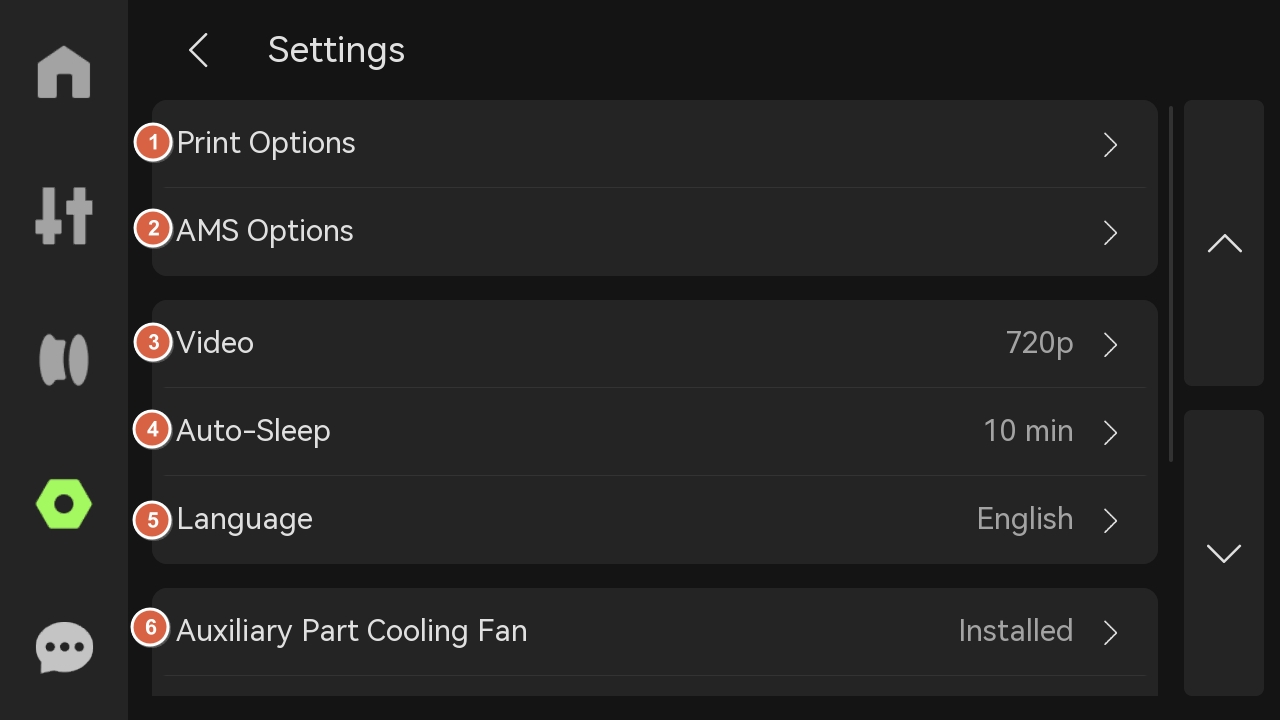

7. Configuración

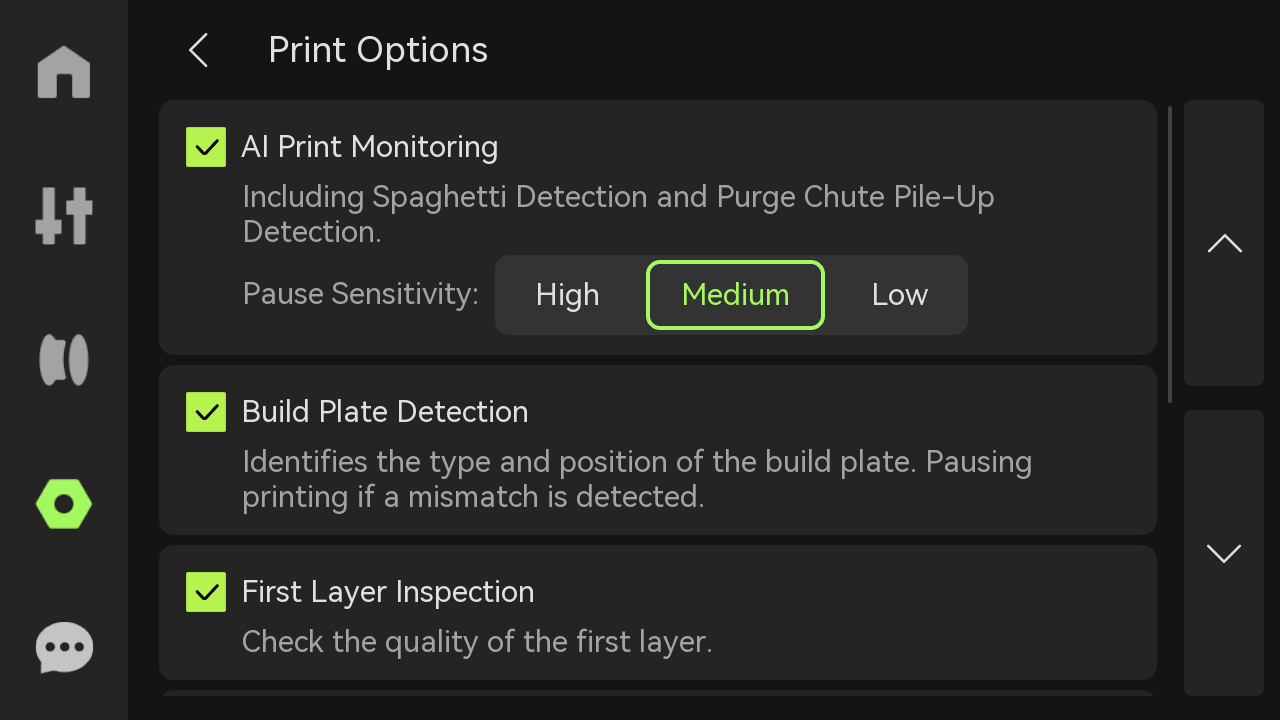

1. Opciones de Impresión

Monitoreo de Impresión con IA: Detecta espaguetis, acumulación en el conducto de purga y aglomeración de boquilla durante el proceso de impresión, y seleccione la sensibilidad para pausar la impresión. La sensibilidad de pausa se divide en alta (pausando inmediatamente al detectar pequeños problemas), media (pausando cuando ocurre un cierto grado de problema) y baja (pausando solo cuando hay una anomalía evidente) para adaptarse a diferentes necesidades de calidad de impresión.

Detección de Placa de Impresión: Detecta las marcas de la placa de impresión. Si las marcas no están dentro del rango definido o no coinciden con el archivo de corte, la impresora detiene la impresión. Esto evita placas de impresión no colocadas o mal posicionadas.

• Inspección de Capa Inicial: Una vez impresa la primera capa, el sistema detecta automáticamente la calidad de impresión y le advierte si se detecta una anomalía.

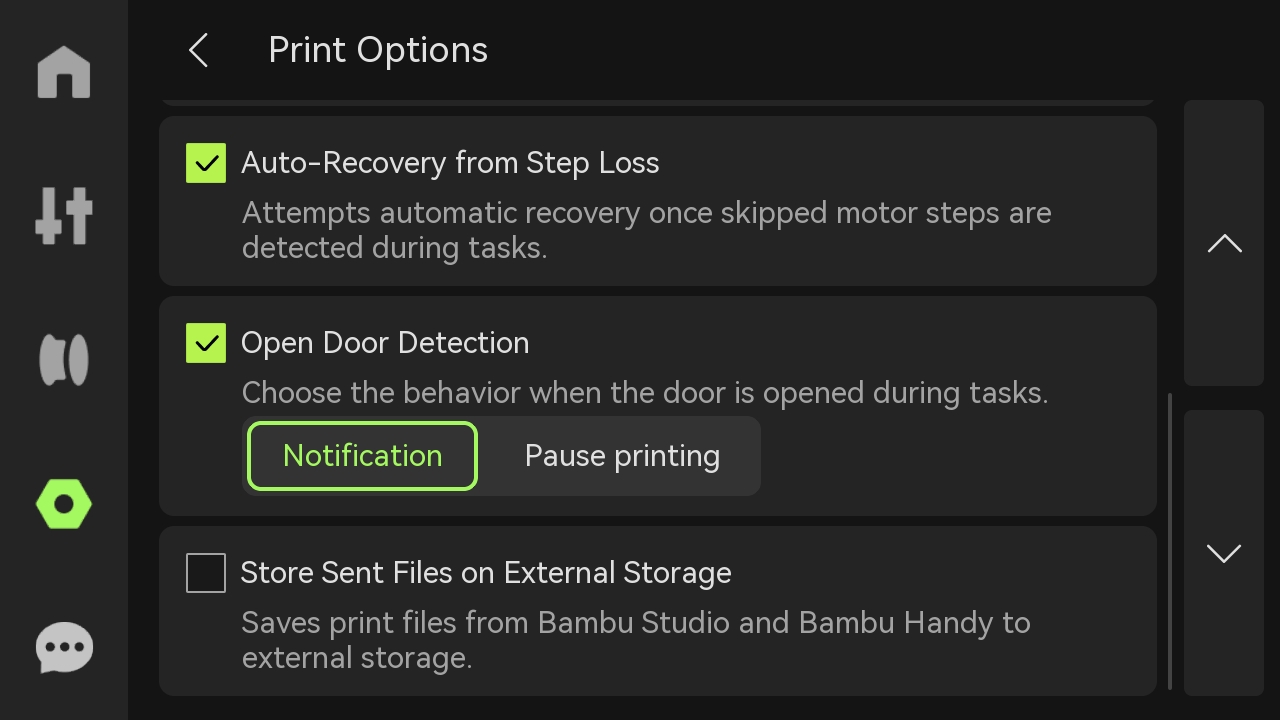

Auto-recuperación ante Pérdida de Paso: Cuando el motor detecta un desplazamiento de posición (pérdida de paso), los ejes X, Y y Z se reajustan y regresan a sus posiciones previas al desplazamiento, permitiendo que el G-code no terminado se ejecute y garantizando la calidad de impresión.

Detección de Puerta Abierta: Cuando está habilitada, la impresora detecta si la puerta de vidrio frontal está abierta, permitiéndole elegir si activar una notificación o pausar la impresión cuando se abre la puerta.

Almacenar archivos enviados en almacenamiento externo: Si la impresión se inicia a través de la nube, los archivos de impresión se almacenarán en caché en el almacenamiento externo.

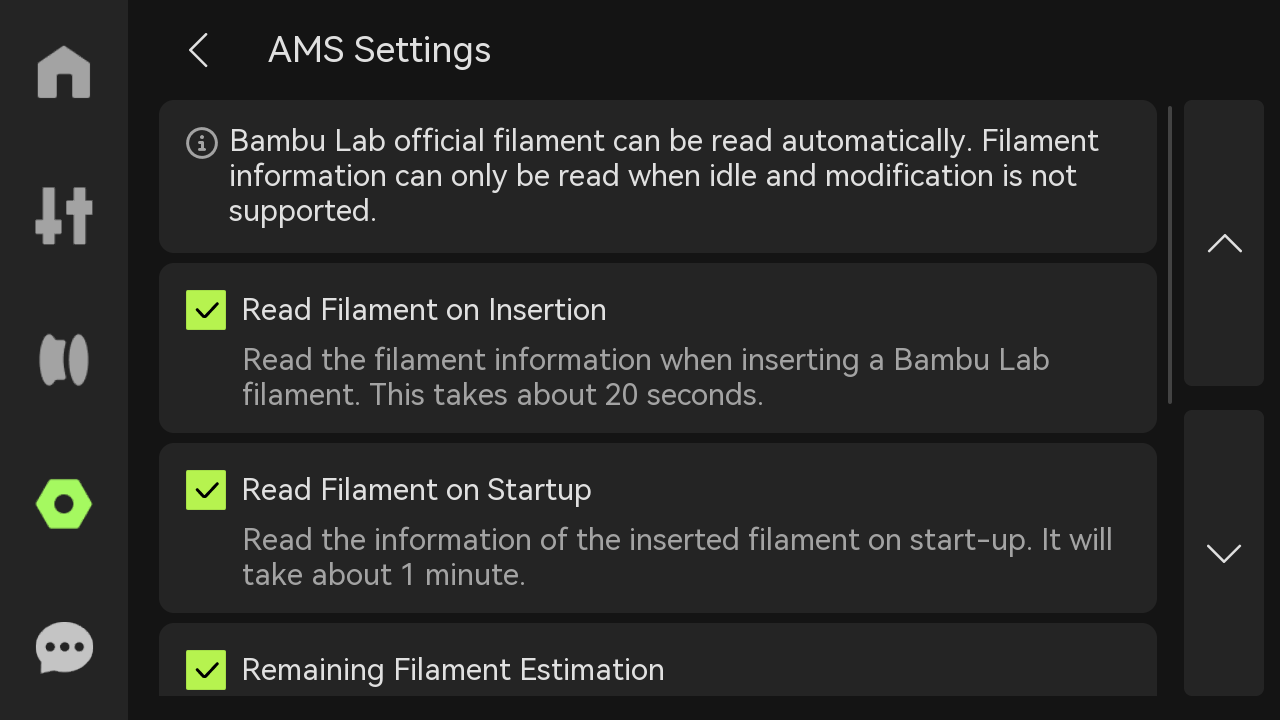

1. Opciones de AMS

Lectura de filamento al insertar: Después de insertar los filamentos para pre-carga, el AMS realizará una operación de lectura RFID.

Lectura de filamento al iniciar: Cada vez que reinicie la impresora, el AMS leerá automáticamente la información de los filamentos insertados (el proceso de lectura girará los filamentos).

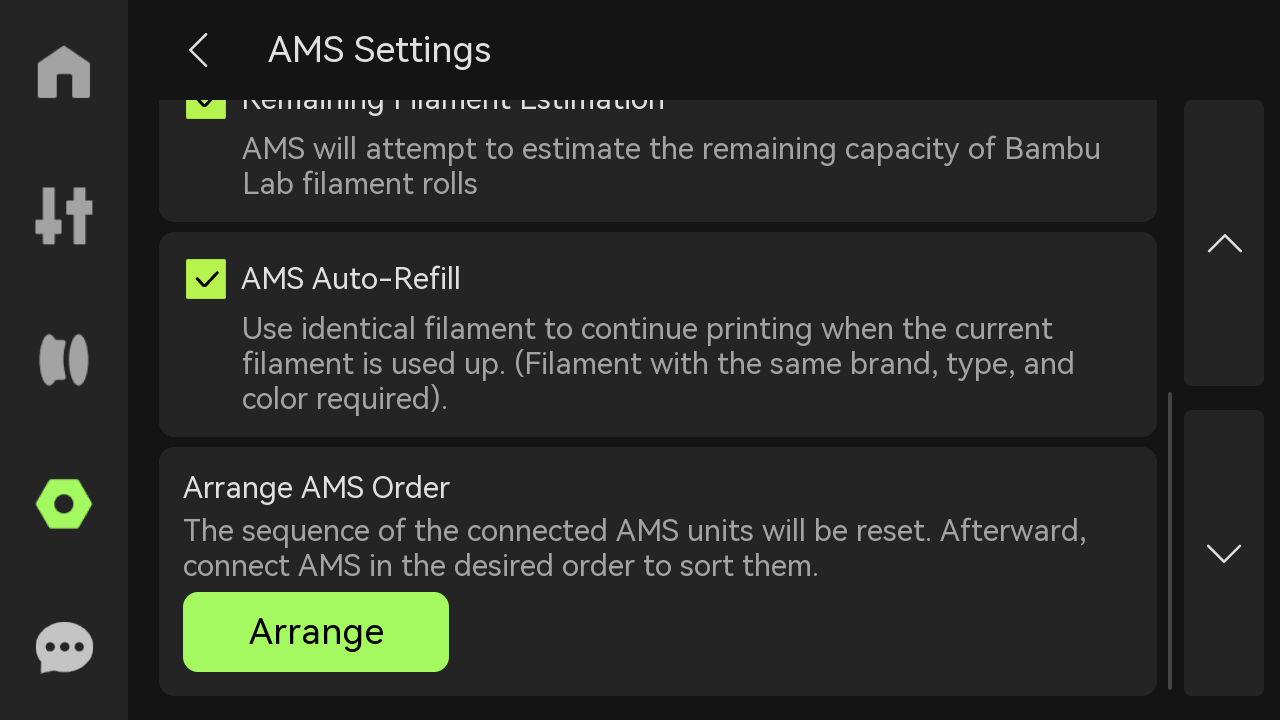

• Estimación de filamento restante: Estimación del filamento restante durante la lectura RFID. Cuando esta función está activada, el RFID realizará dos lecturas, una para la información del filamento y otra para la estimación de la cantidad residual. La pequeña barra horizontal debajo del nombre del filamento muestra la cantidad estimada restante. Consulte Introducción a las funciones principales y flujo de trabajo del AMS para obtener más información.

• Autoreposición de AMS: Cuando los filamentos de una ranura del AMS se agoten, puede cambiar automáticamente a filamentos con las mismas propiedades en otras ranuras. Estas propiedades incluyen marca, tipo, color y temperatura de la boquilla. Asegúrese de configurar la información de todos los filamentos antes de imprimir para cumplir con los requisitos de autoreposición.
• Organizar el orden del AMS: Cada AMS se asigna una secuencia y se muestra en la pantalla. El propósito de asignar un AMSID es facilitar la identificación de sus conexiones. La lógica para asignar IDs es: el que está conectado directamente a la impresora es AMS-A, el conectado al AMS-B es AMS-C, y así sucesivamente. Si necesita reordenar los AMS, puede hacer clic en "Organizar", lo que restablecerá la información de orden del AMS. Después de completar el restablecimiento, conecte los AMS en secuencia según sea necesario.

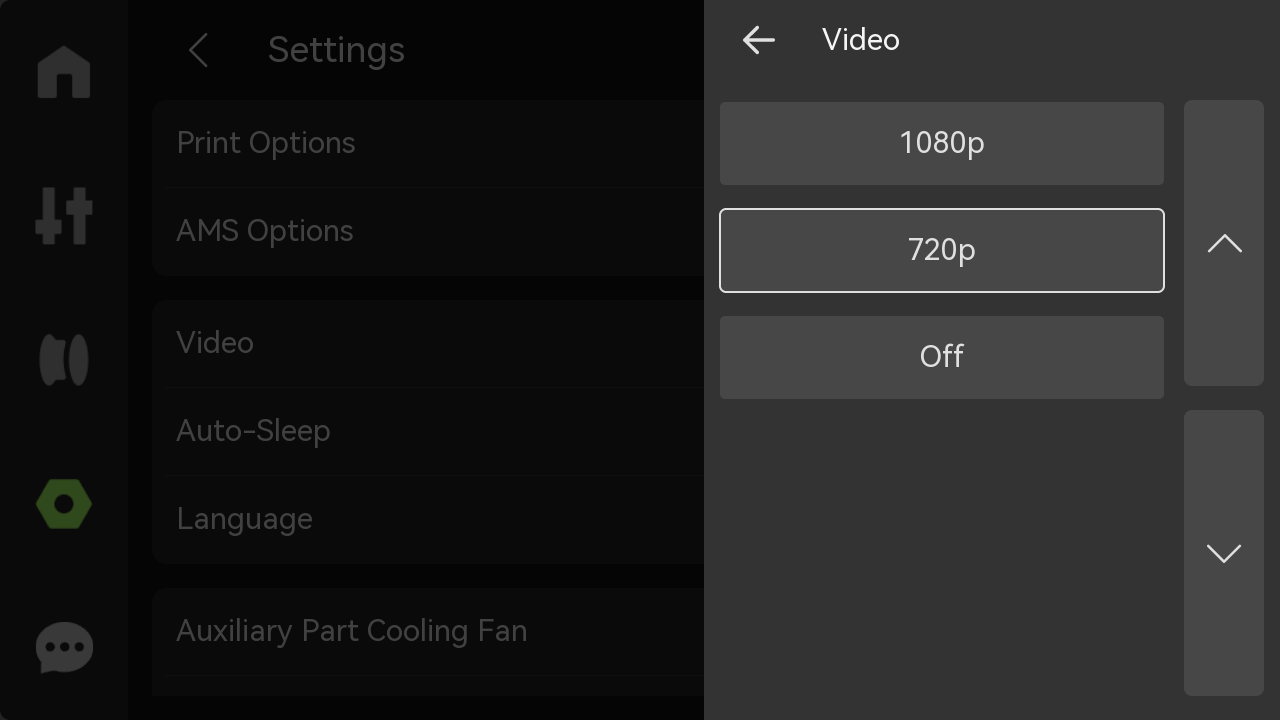

1. Video: Configurar la resolución de video. Una resolución más alta requiere más espacio de almacenamiento.

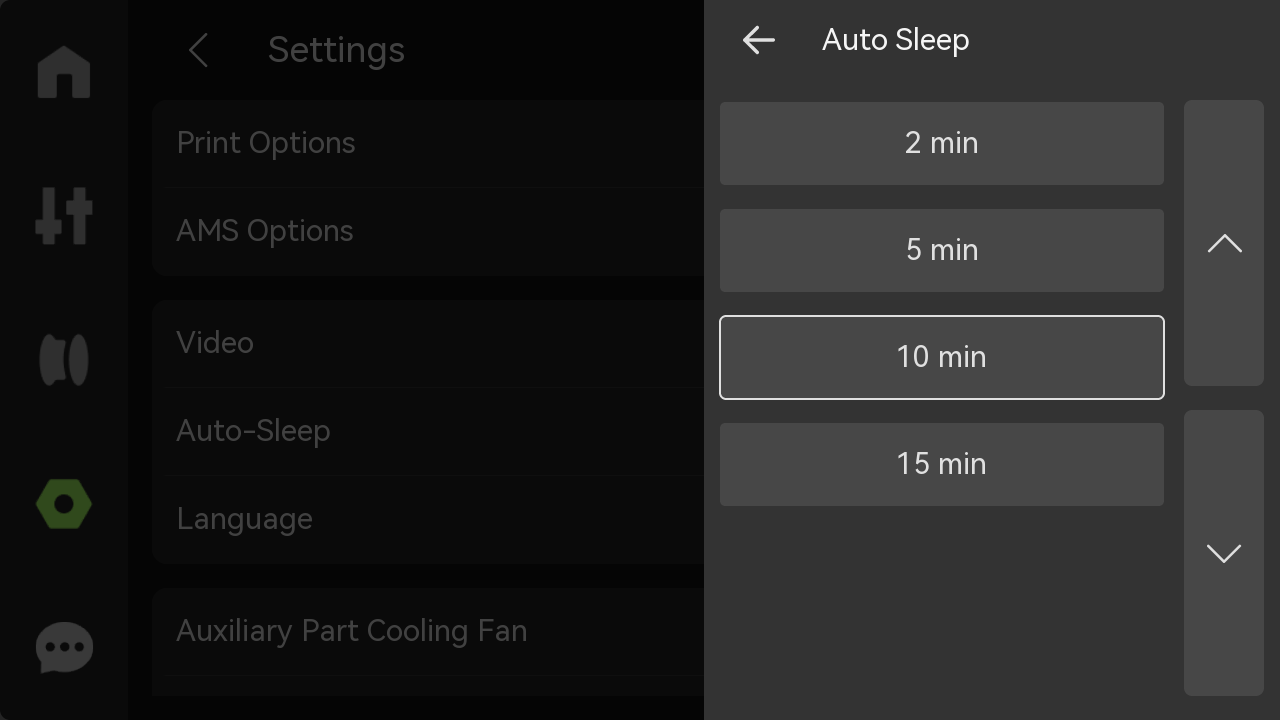

1. Auto-sueño: Seleccionar la duración durante la cual la impresora entrará automáticamente en modo de sueño.

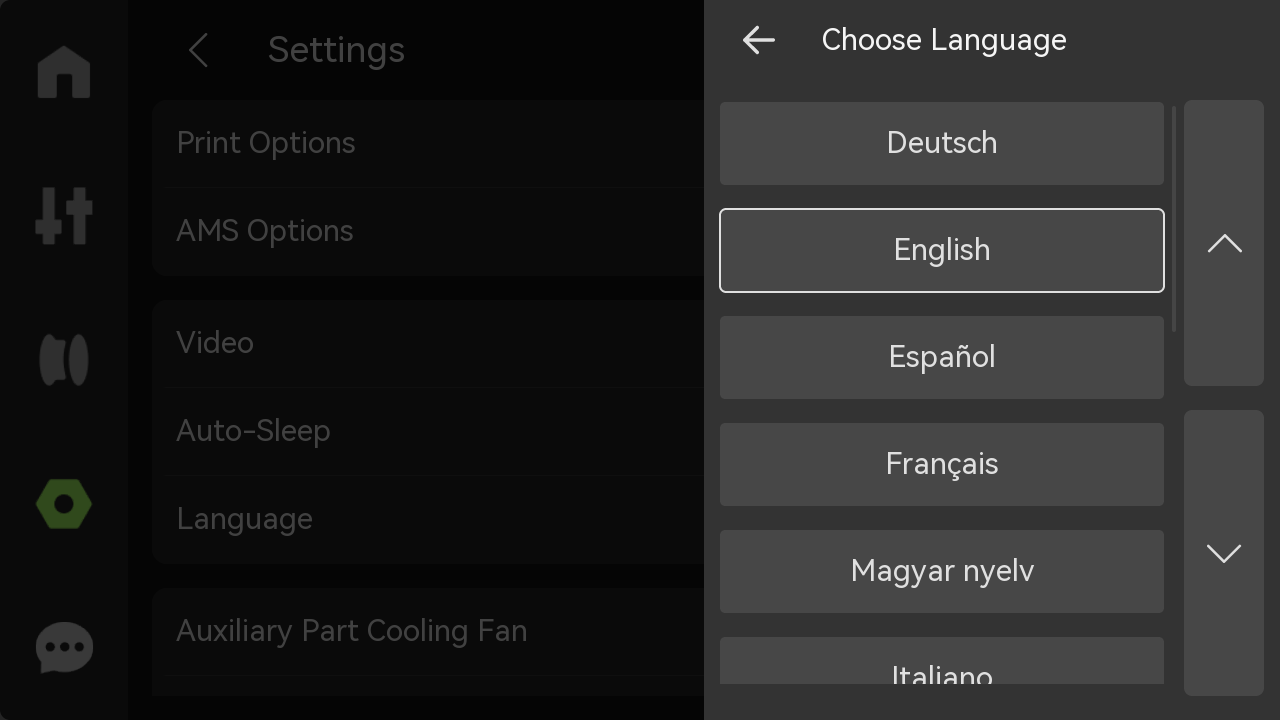

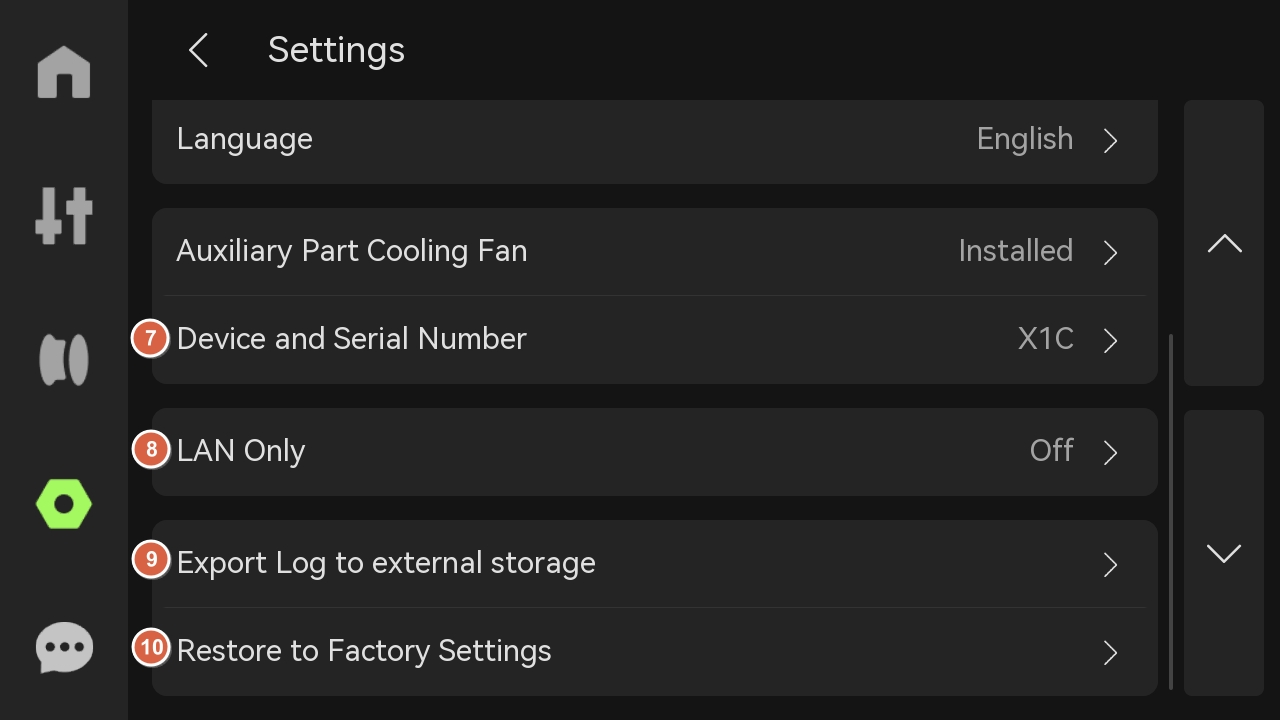

1. Idioma: Seleccionar el idioma en el que se mostrará la pantalla de la impresora.

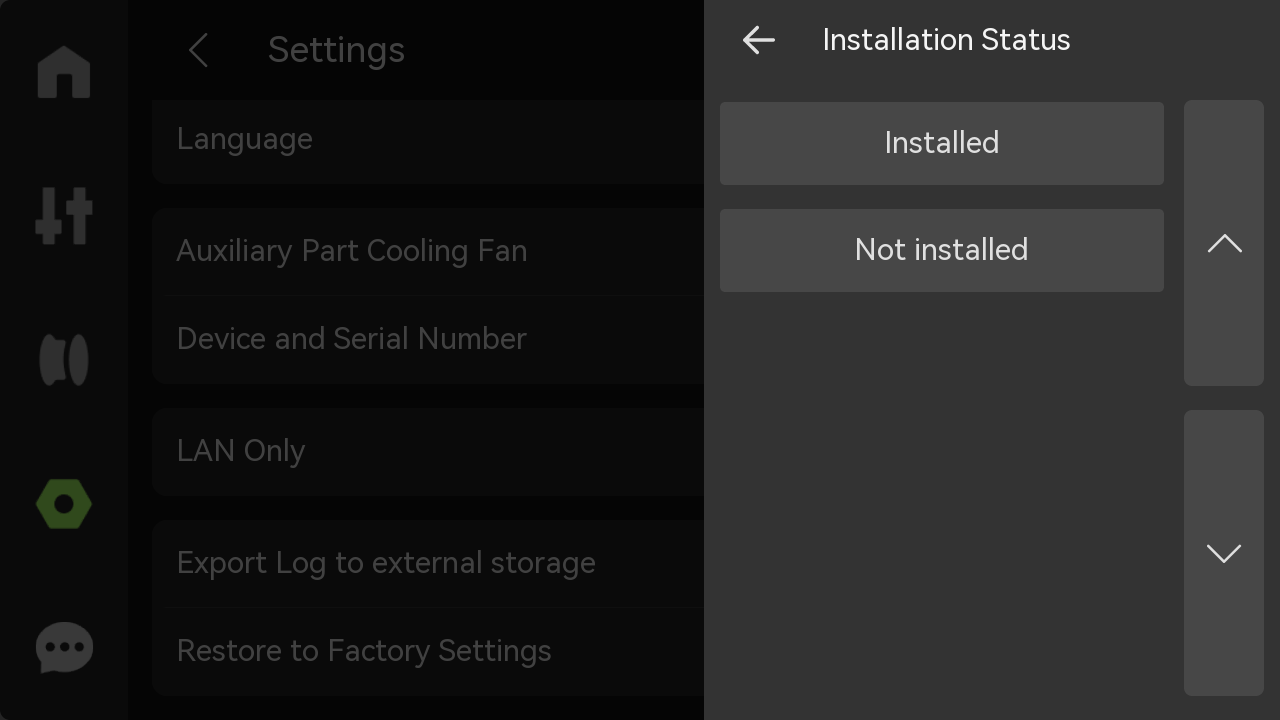

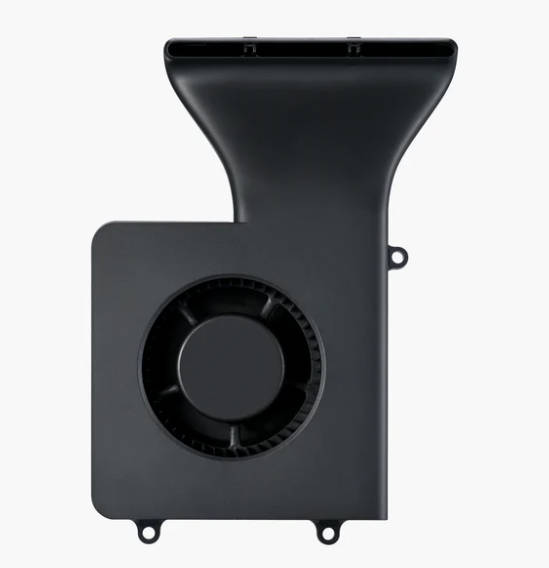

1. Ventilador auxiliar de capa: Si se han reemplazado los accesorios, reinicie el ventilador auxiliar de capa para garantizar la calidad de impresión.

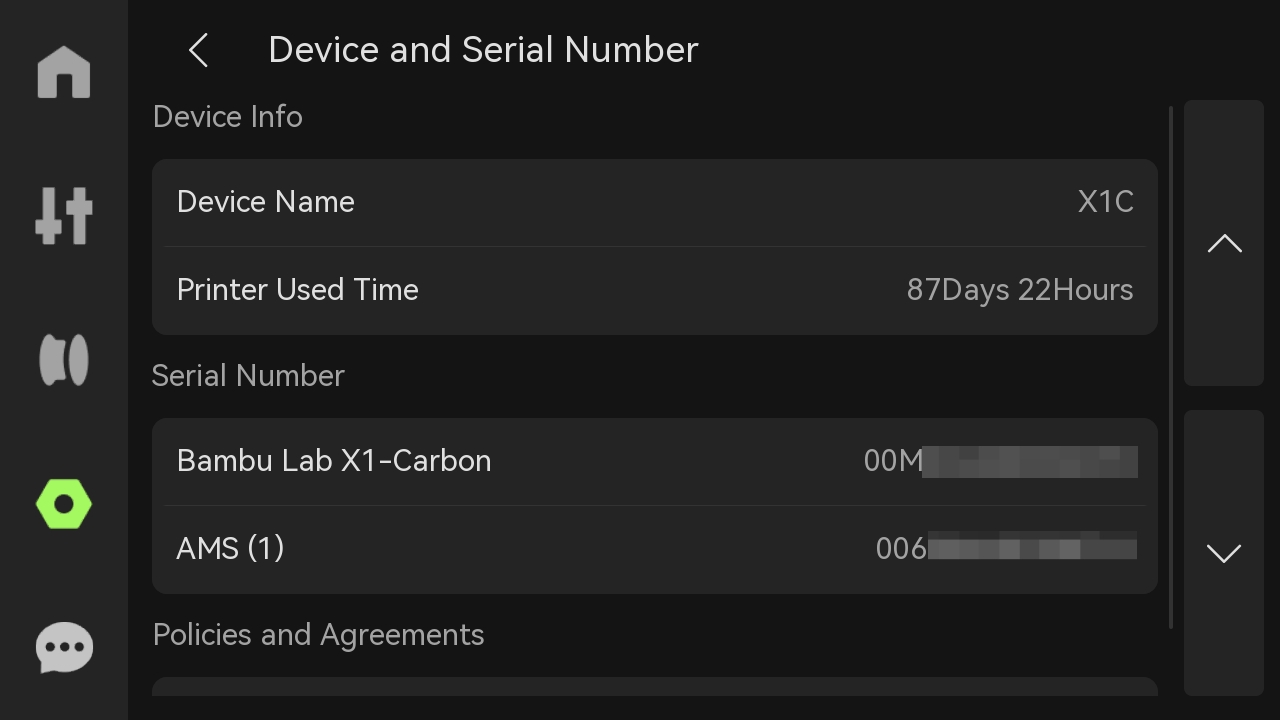

1. Dispositivo y número de serie: Ver el nombre del dispositivo, el tiempo de uso y el número de serie. Elija si desea unirse al programa de mejora de experiencia de usuario. Una vez habilitado, los datos de la máquina (como tiempo de impresión, información de errores, etc.) se podrán subir al backend oficial para estadísticas y mejoras posteriores.

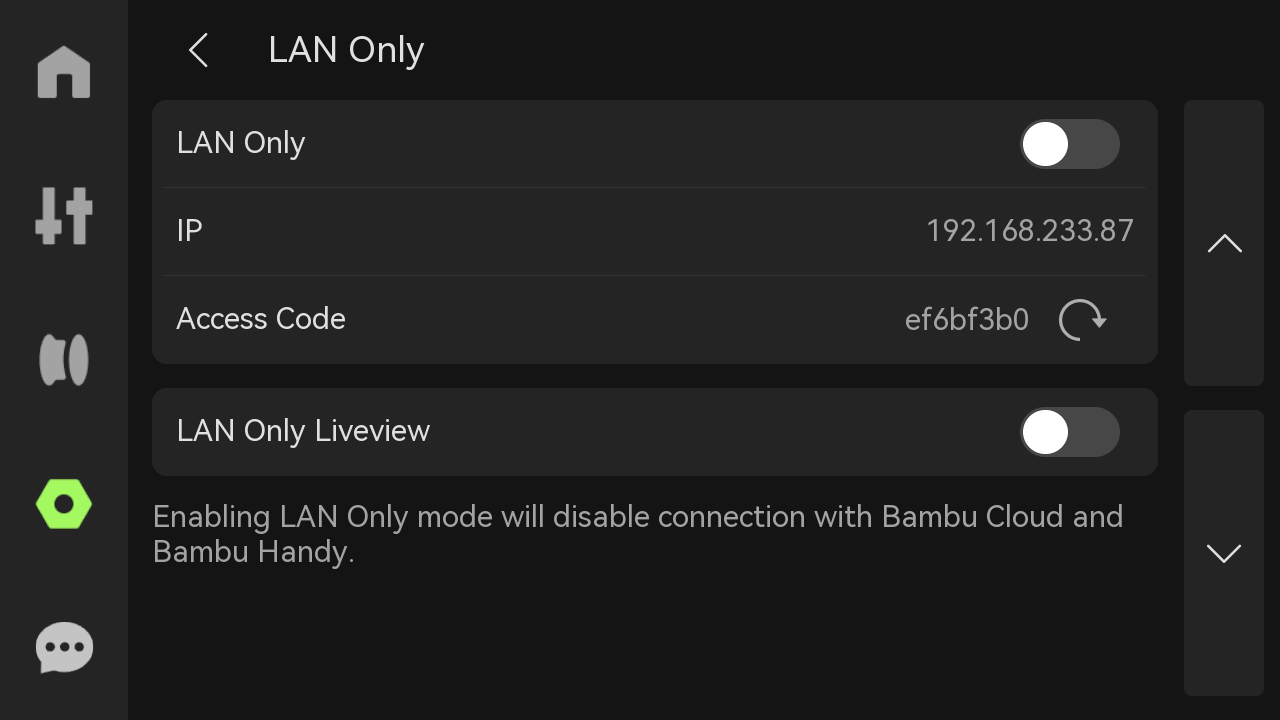

1. Solo LAN: Cuando está activado, la impresora solo podrá conectarse y accederse dentro de la red local, sin poder accederse o controlarse remotamente a través de Internet. Si múltiples dispositivos están conectados mediante la misma LAN, es posible ver en vivo o compartir datos.

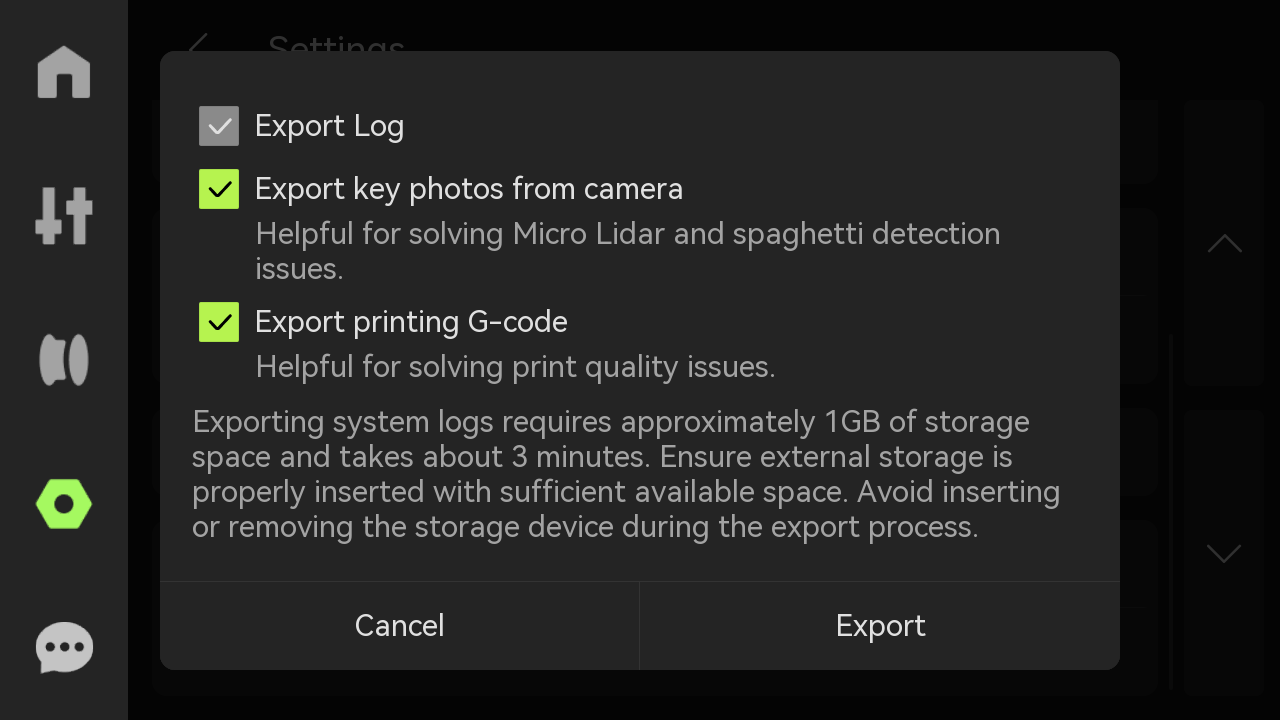

1. Exportar registro al almacenamiento externo: Elegir si exportar todos los registros, fotos clave (para determinar problemas de micro radar y espagueti) y G-code (para determinar problemas de calidad de impresión) según sus necesidades.

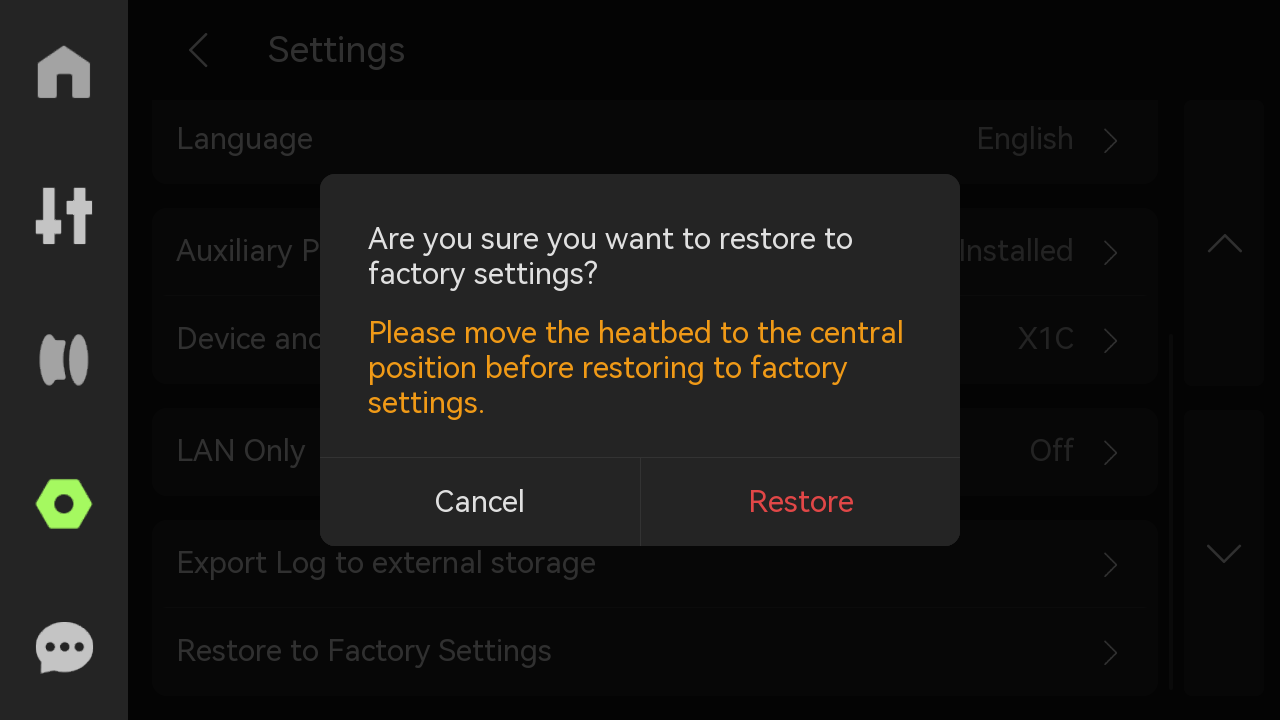

1. Restablecer a configuración de fábrica: Restablecer la impresora a la configuración de fábrica. Una vez restablecida, no se podrán restaurar los ajustes.

HMS

Si hay un problema con la impresora, se mostrará un mensaje de error aquí.

Para obtener más información sobre HMS, consulte Página principal de HMS.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
