Introducción al sistema de alimentación AMS
El sistema de alimentación AMS se puede dividir en dos partes principales:
1. Alimentador de primera etapa + Hub de filamento + Buffer
2. Extrusor (sensor de cortador + sensor de detección de filamento)

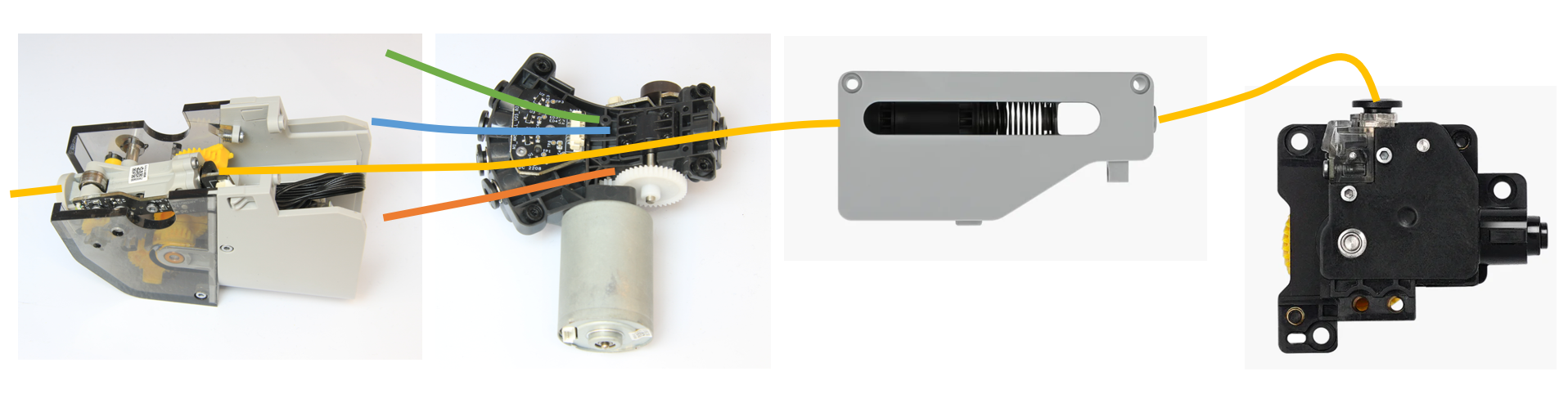

Diagrama de la ruta de alimentación del AMS
El alimentador y el Hub de filamento pueden detectar el filamento y cargarlo o descargarlo. El buffer devuelve la señal al AMS y a la impresora para controlar la velocidad de alimentación. Dentro del extrusor hay un sensor de cortador y un sensor de detección de filamento, y las señales de estos sensores también se devuelven al AMS para determinar si el filamento se alimenta correctamente. En resumen, el AMS y la impresora dependen de la retroalimentación de las señales de cada sensor para garantizar un proceso de alimentación suave.
Alimentador de primera etapa
El AMS tiene cuatro alimentadores que tiran del filamento hacia el AMS. También acciona la unidad de manguito negro para girar la bobina al descargar el filamento.

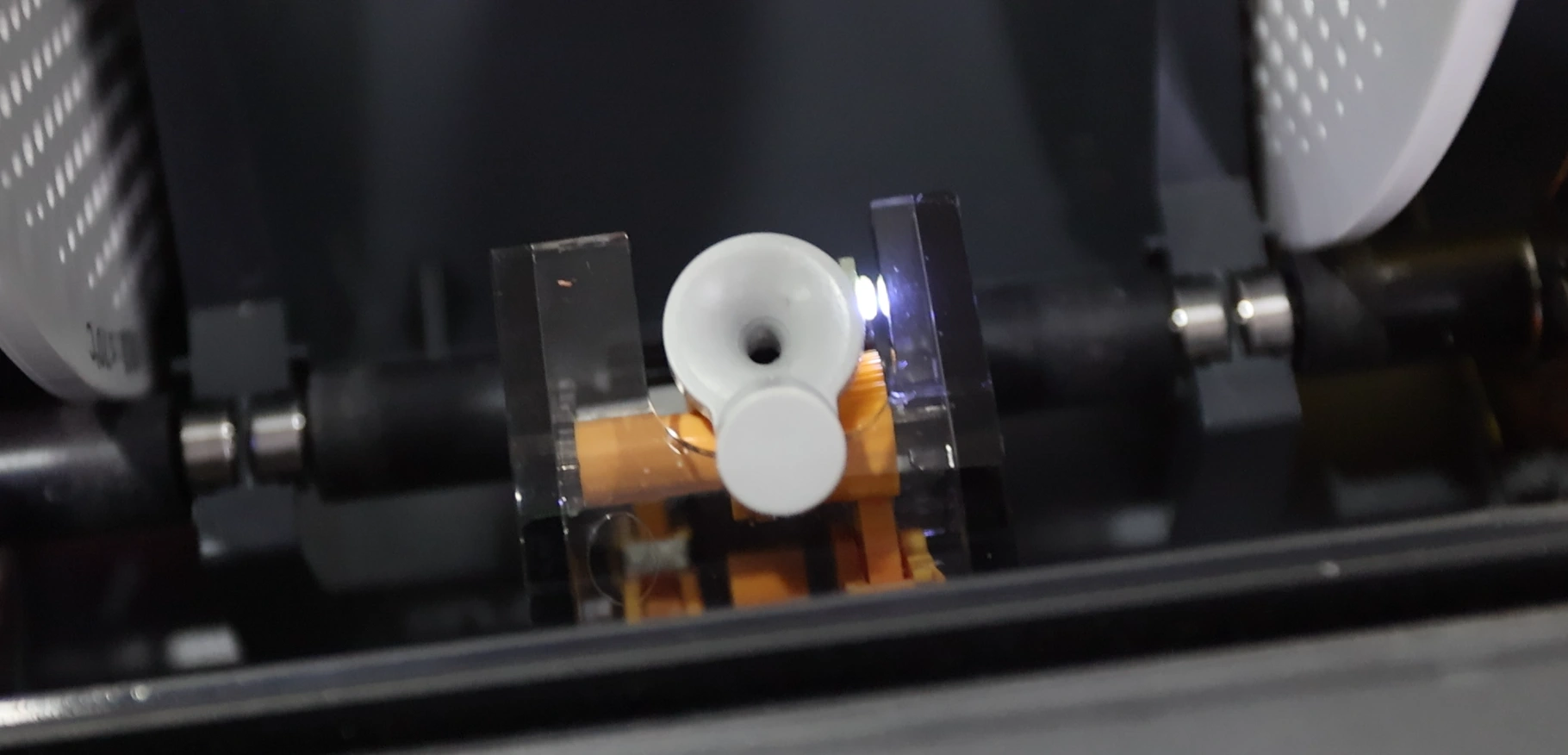

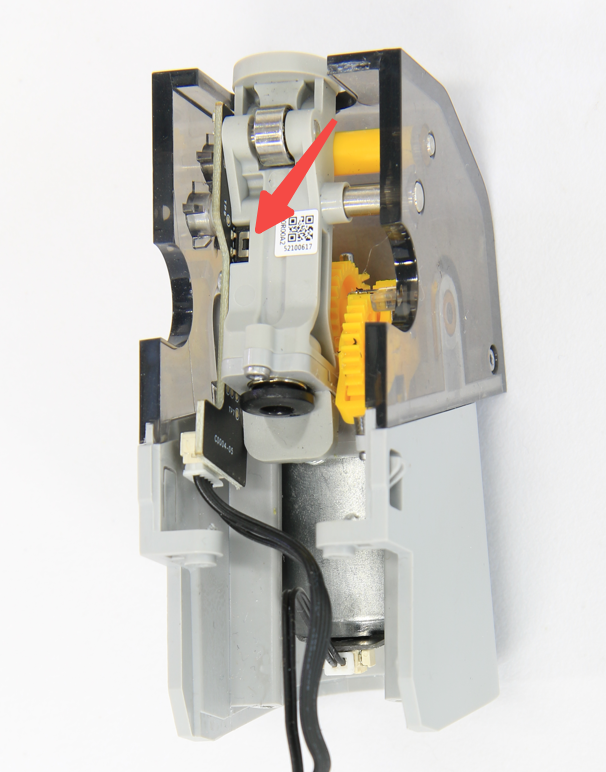

El alimentador tiene un sensor de detección de filamento. Cuando detecta la inserción del filamento, su motor comienza a funcionar y tira automáticamente del filamento para la pre-carga. La posición del sensor de detección se muestra a continuación:
Hub de filamento
El Hub de filamento se encuentra en la parte trasera del AMS y consta de cuatro sensores, un odómetro y un motor. Combina cuatro rutas de alimentación en una sola. Después de que el sensor detecte que el filamento está siendo alimentado al Hub de filamento desde el alimentador, se activa el motor para proporcionar una segunda fuerza de impulsión al filamento para enviarlo al extrusor.

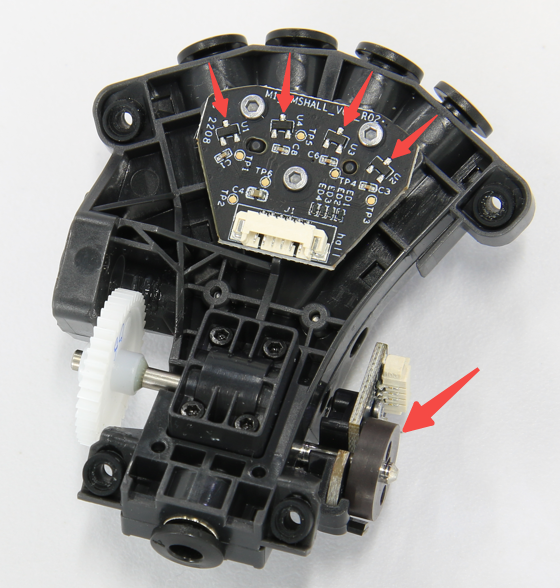

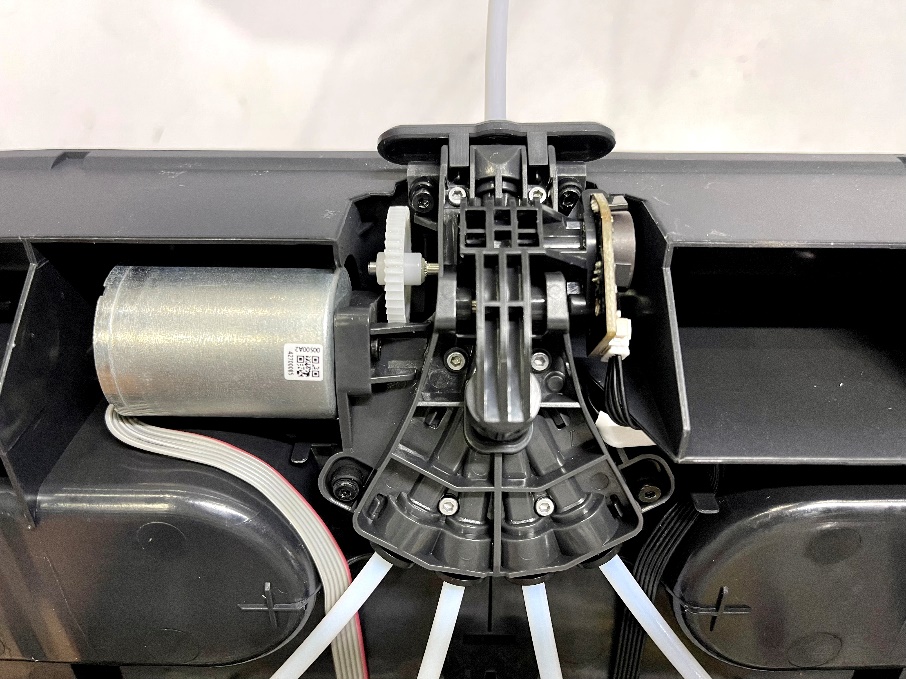

La posición del sensor de detección de filamento y el odómetro del Hub de filamento se muestra en la figura siguiente. Cuando el filamento entra y sale del Hub de filamento, la señal del sensor cambia para que el AMS determine si el filamento ha sido enviado al Hub de filamento. Puede consultar la wiki para conocer la estructura interna del Hub de filamento: Desmontaje y limpieza del Hub de filamento del AMS | Bambu Lab Wiki
El odómetro se utiliza para determinar si el filamento ha salido del AMS y también puede usarse para calcular la longitud del filamento enviado.
Sensores de filamento y odómetro
Buffer (Hub del AMS)

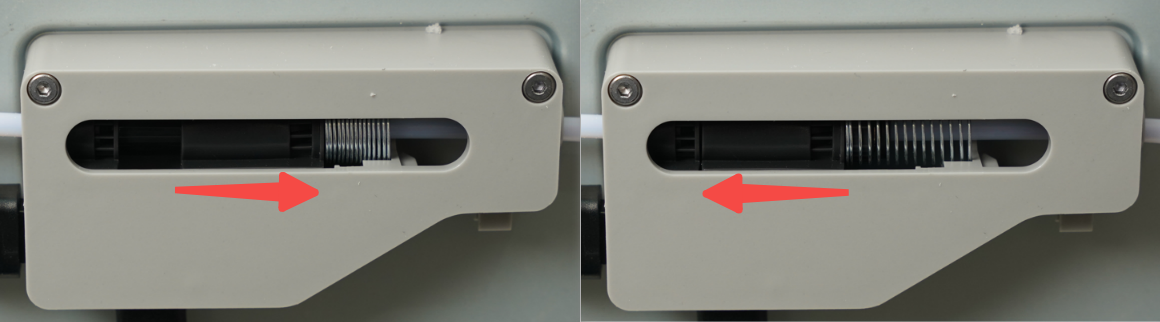

El buffer se utiliza entre el AMS y la impresora (el Hub del AMS se usa cuando se conectan múltiples AMS) y consta de un deslizador, un resorte y un sensor. Cuando el AMS empuja el filamento hacia el extrusor del cabezal, la presión de la alimentación del filamento empuja el deslizador hacia la derecha y almacena una pequeña sección de filamento en el buffer. Cuando el extrusor consume el filamento en el buffer, el deslizador regresa a la izquierda. La posición del deslizador se detecta mediante sensores y se devuelve al AMS y a la impresora para ajustar la velocidad de alimentación.
Extrusor
El extrusor se utiliza para extruir el filamento para imprimir. Tiene un sensor de detección de filamento y un sensor de detección de cortador dentro, como se muestra en la figura siguiente:
Sensor de detección de filamento

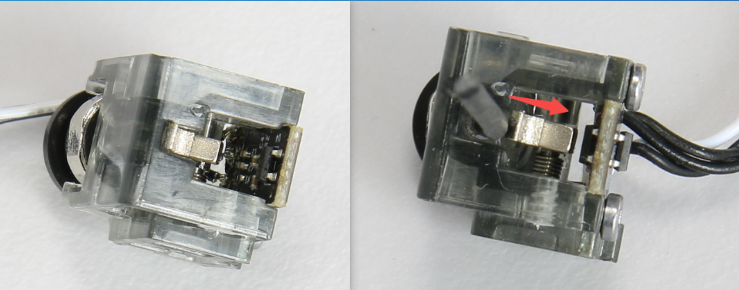

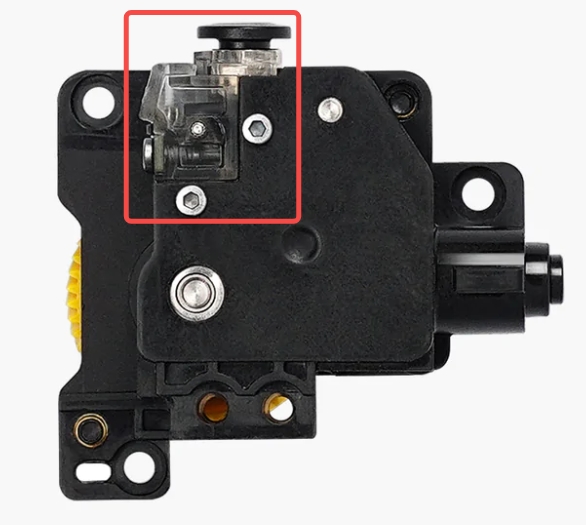

El interruptor de detección de filamento, como se muestra a continuación, consta de un imán y un sensor Hall. Cuando se inserta el filamento, el imán se acerca al sensor Hall; cuando no hay filamento, el imán vuelve automáticamente a su posición. La impresora determina si hay filamento dentro del extrusor según el valor Hall detectado.
Cuando se inserta el filamento, empuja el imán hacia el sensor

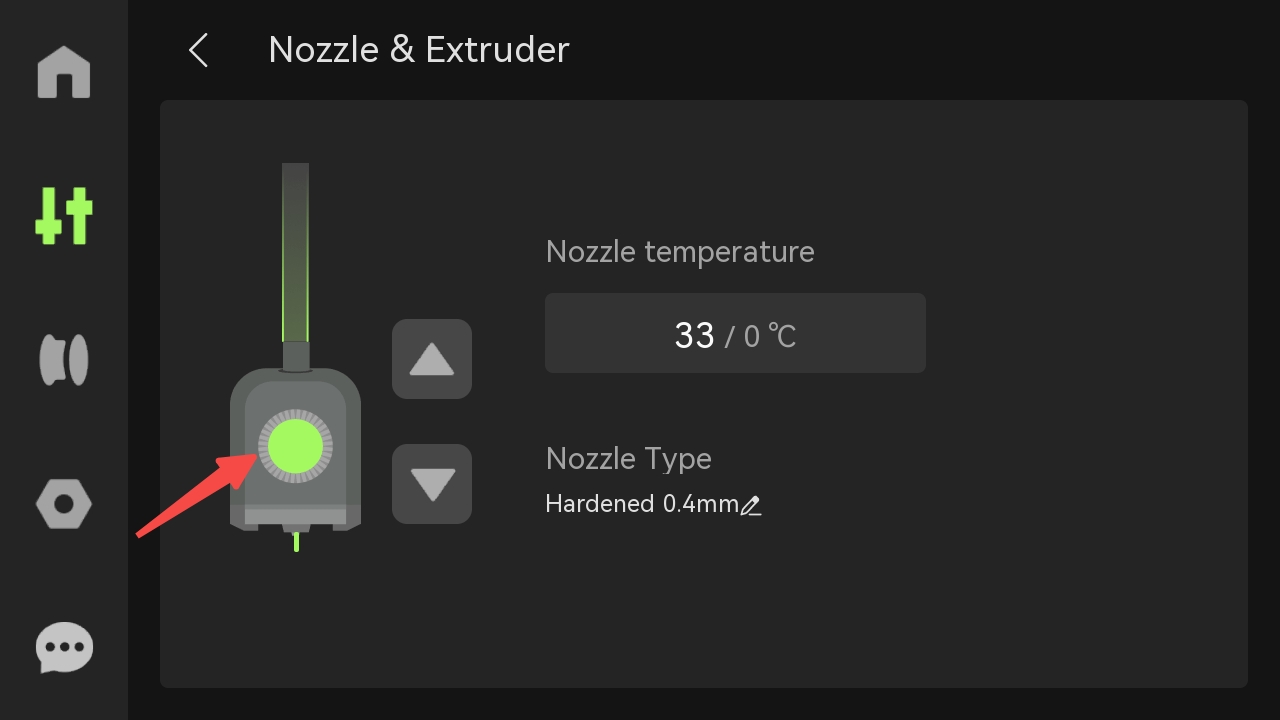

Cuando se detecta el filamento, la pantalla mostrará un punto verde:
Sensor de cortador

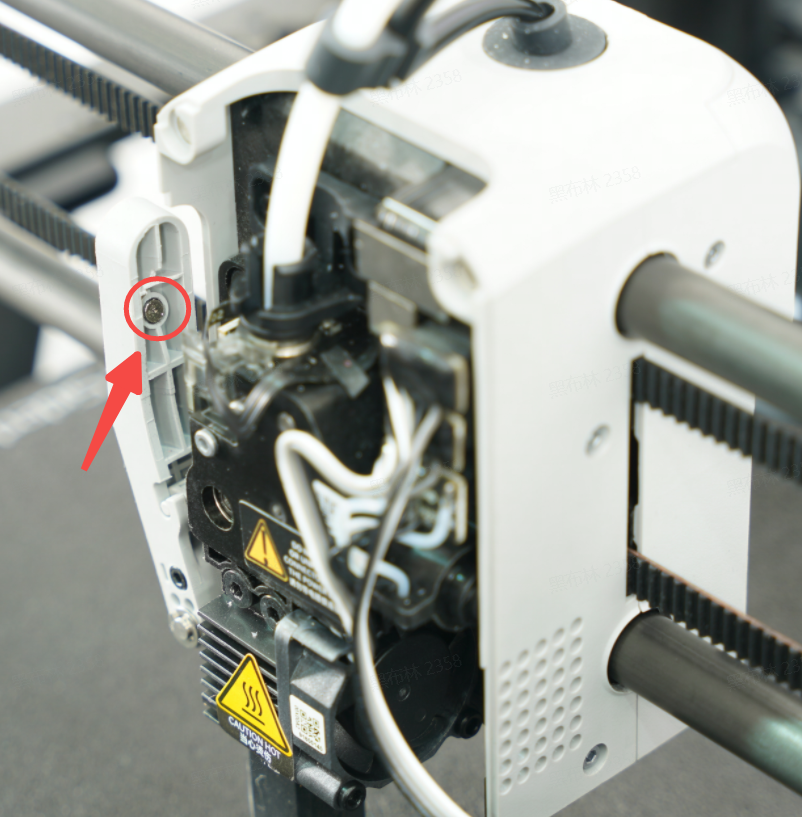

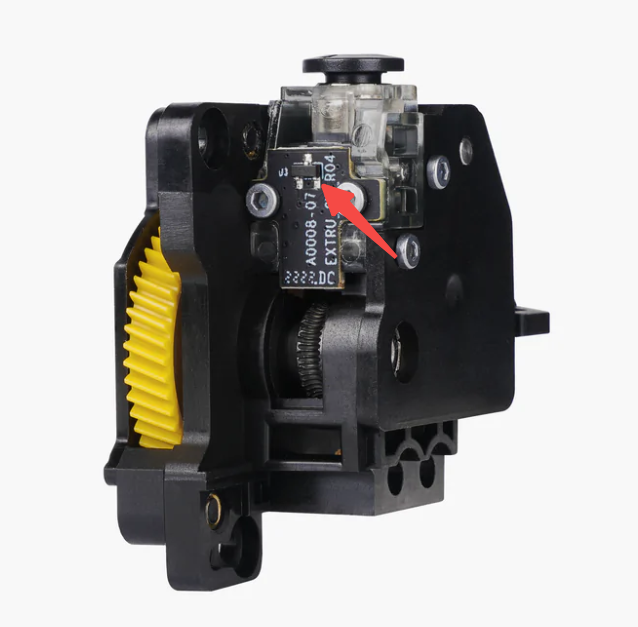

La siguiente figura muestra el sensor Hall del cortador. El cortador tiene un imán en su mango. Cuando el cortador corta el filamento, el imán se acerca al sensor Hall; cuando finaliza el corte, el cortador vuelve a su posición y el valor Hall cambia durante todo el proceso. Basándose en el valor Hall detectado, la impresora puede determinar si el cortador está atascado y si el corte fue exitoso.
Las principales funciones del AMS
Pre-carga

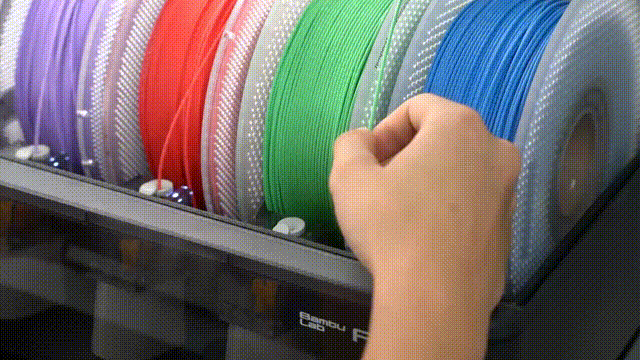

Cuando el AMS está inactivo, al insertar el filamento en el alimentador, este lo enviará al Hub de filamento y lo tirará un poco hasta que el sensor del Hub lo detecte. Este proceso se denomina pre-carga. Además de proporcionar retroalimentación interactiva al usuario al insertar el filamento, la pre-carga también puede apretar la bobina de filamento para garantizar que el filamento en la bobina no esté suelto.

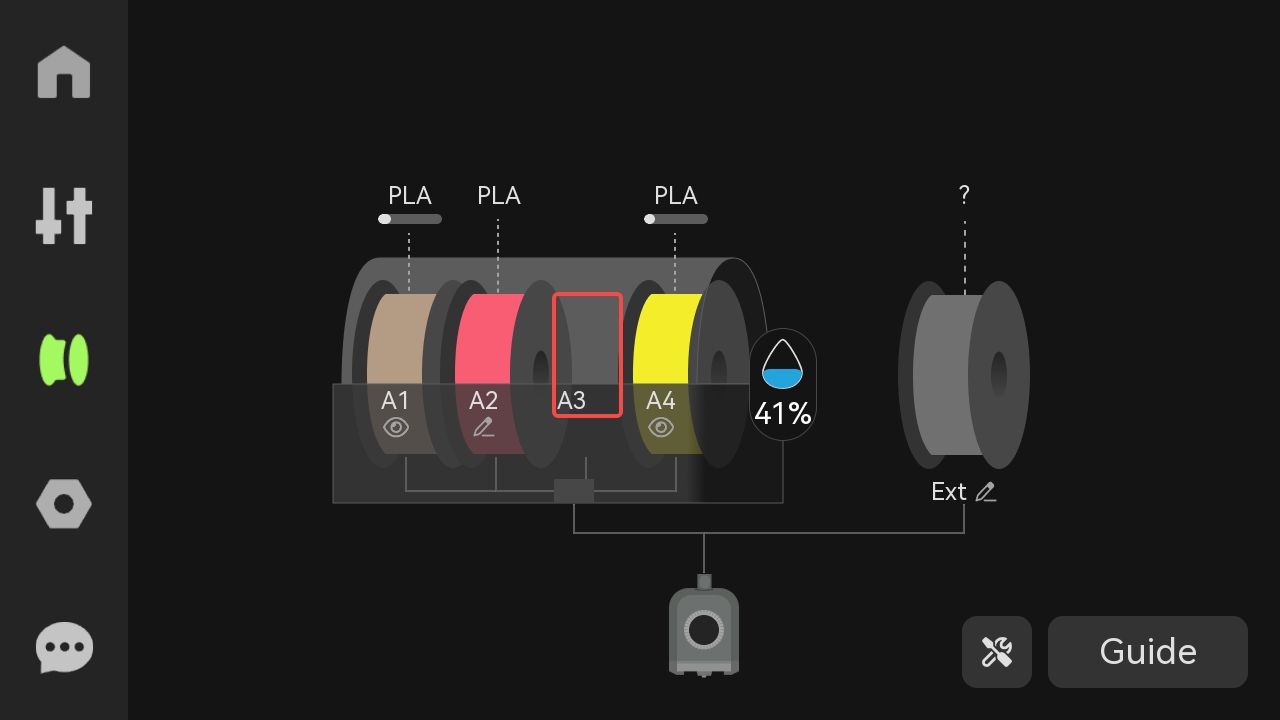

Función de asistencia de inserción: Antes de la pre-carga, puede tocar el icono de ranura vacía en la pantalla, y el motor y los engranajes del alimentador comenzarán a girar, facilitando la inserción del filamento con asistencia.
Lectura de RFID

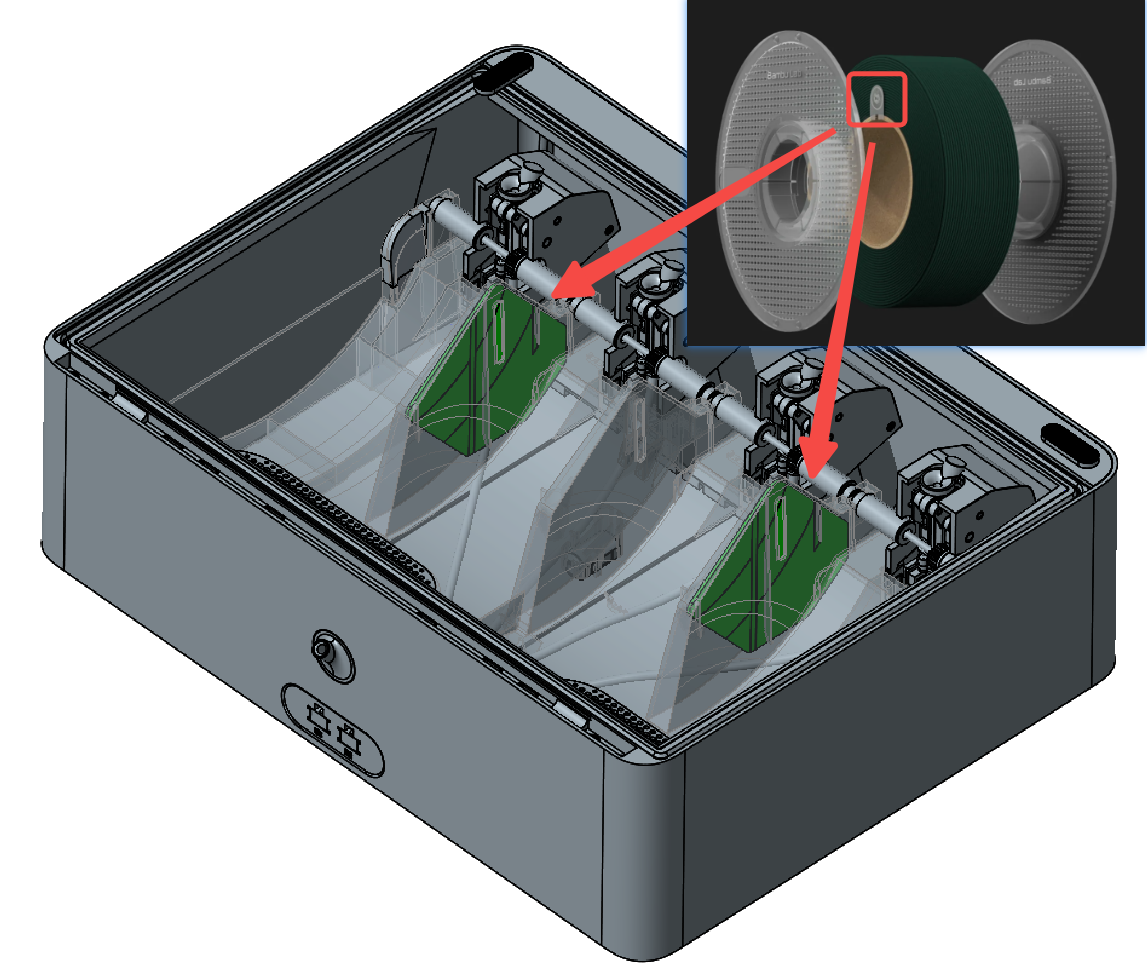

Las bobinas de filamento oficiales de Bambu tienen etiquetas RFID en ambos lados, y en el AMS hay dos placas de circuito de lectura RFID que pueden leer la información del filamento.

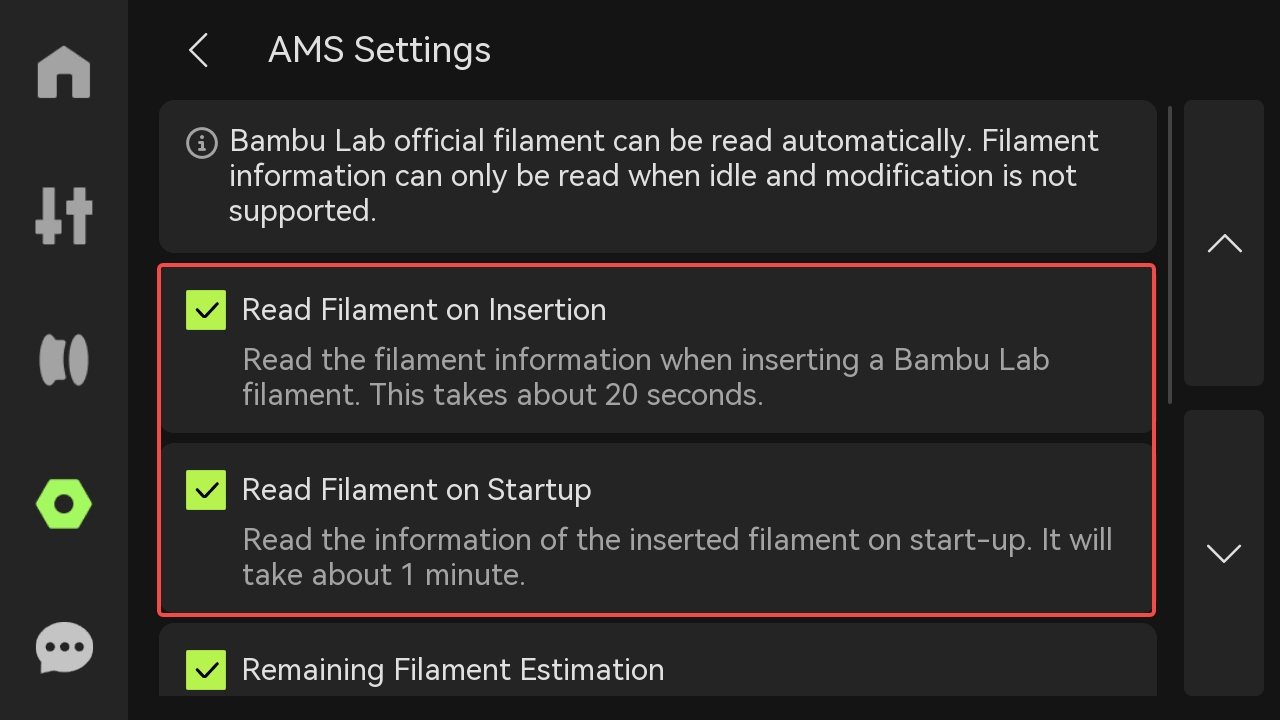

La función de lectura RFID se puede configurar en la pantalla para actualizaciones al insertar/iniciar. Si se habilita "Leer filamento al insertar", el AMS comienza a leer la RFID del filamento después de la pre-carga. De manera similar, con "Leer filamento al inicio" habilitado, después de cada reinicio de la impresora, también comenzará a leer la RFID de cada filamento de ranura en secuencia.
También puede hacer clic manualmente en el icono sobre cada ranura en la pantalla/slicer para leer la RFID.

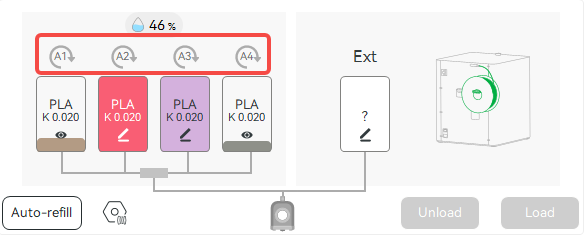

Haga clic para leer RFID

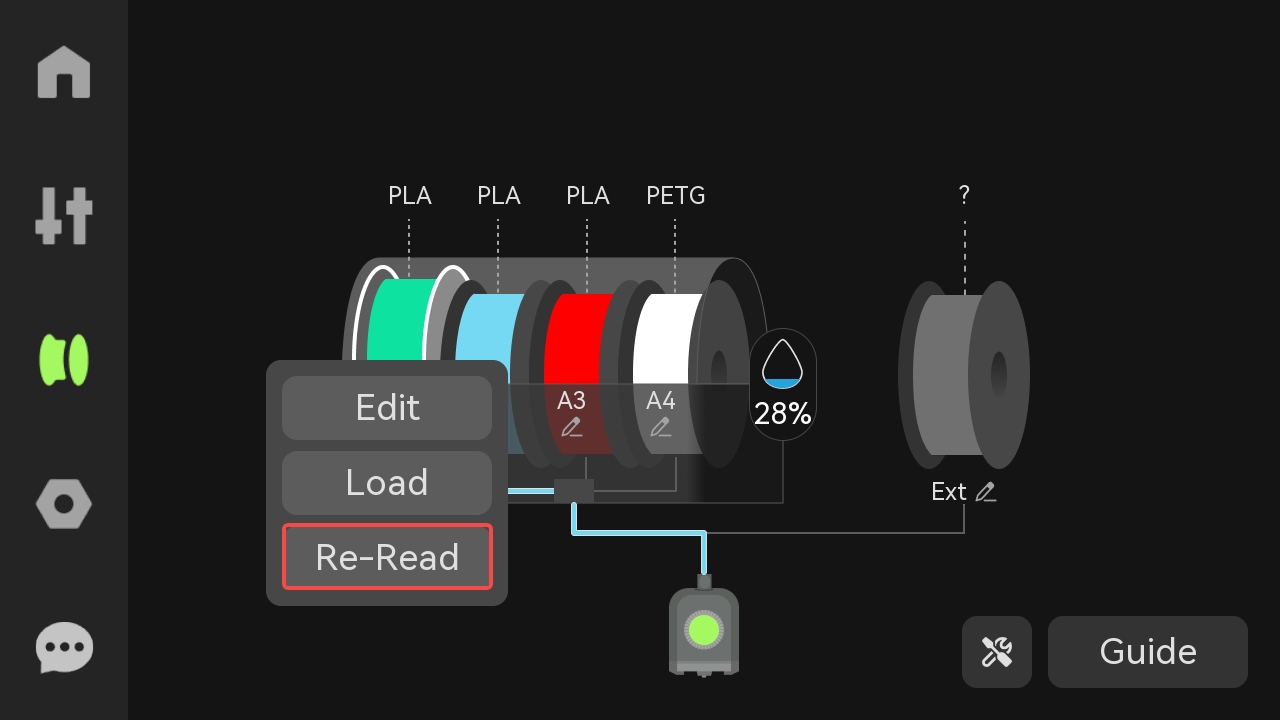

Seleccione la bobina y haga clic en Re-Leer para leer nuevamente la RFID.

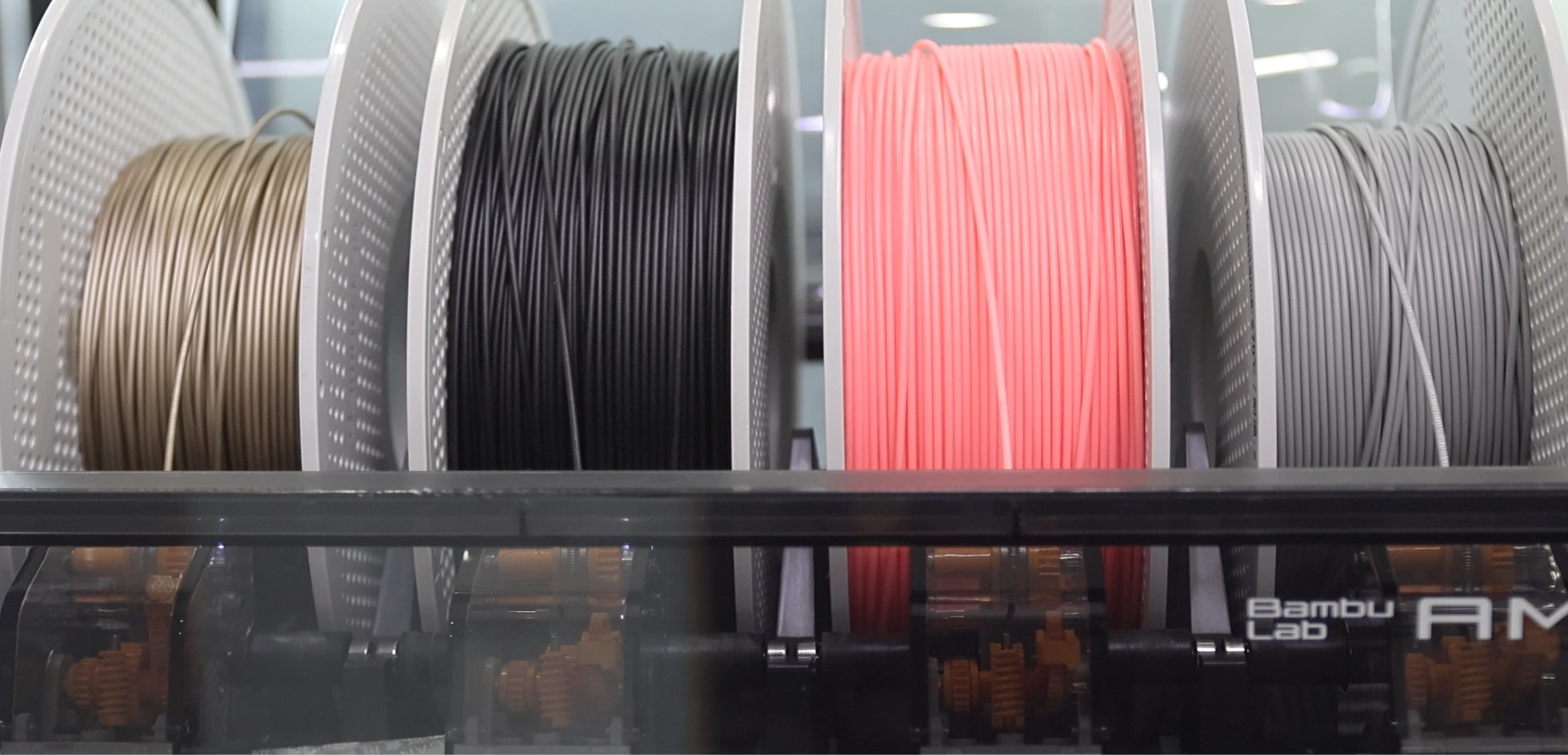

Cuando el AMS lee la RFID, primero realiza una pre-carga para apretar la bobina. Luego envía una sección del filamento fuera del AMS para girar la bobina, permitiendo que la placa de circuito escanee la etiqueta RFID y lea la información RFID.
Cuando el filamento en una ranura ha sido enviado al AMS, o el extrusor detecta que hay filamento dentro, no se puede usar la función de lectura RFID. Hacer clic para leer mostrará que el AMS está ocupado y no puede leer la información del filamento.
Estimación de filamento restante
El proceso de lectura RFID también se puede usar para estimar el filamento restante. El principio de funcionamiento es estimar el porcentaje de filamento restante en la bobina según la longitud del filamento enviado después de que la etiqueta RFID en la bobina gire un círculo completo. La bobina de filamento de 1 kg completa tiene una capacidad del 100% por defecto.

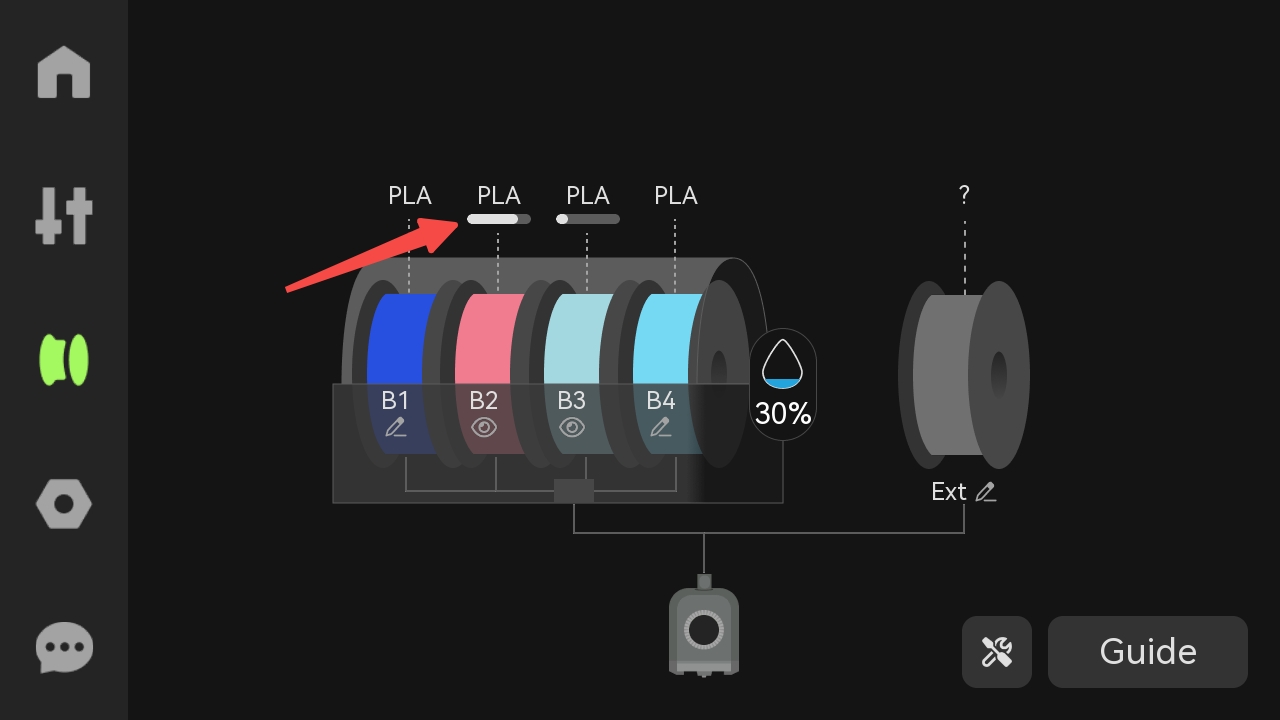

La pequeña barra horizontal debajo del tipo de filamento muestra la estimación del filamento restante.

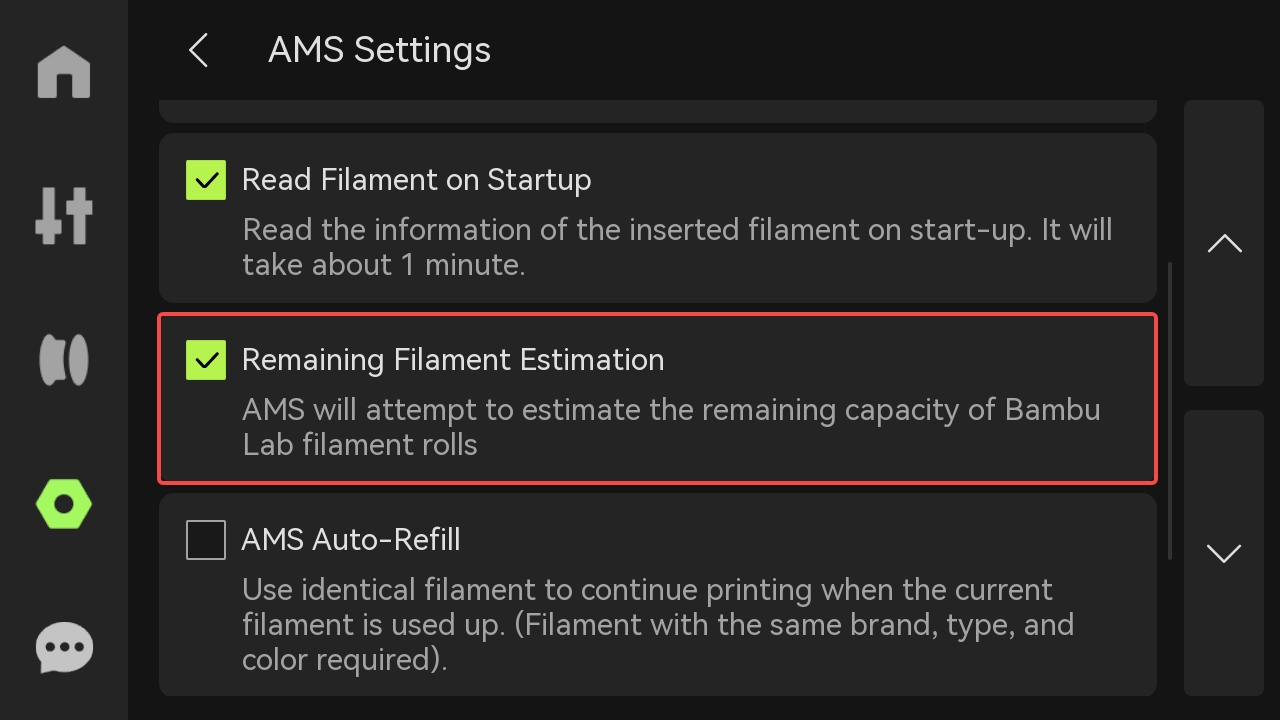

Para la serie P1, después de habilitar la función 'Actualizar capacidad restante', verifíquela en Bambu Studio o Bambu Handy.
Función de mapeo automático

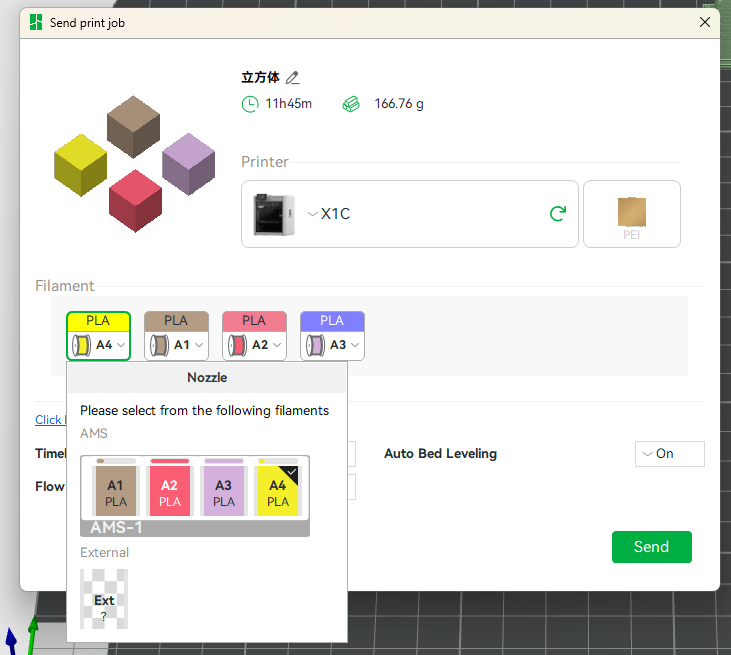

Al enviar una tarea de impresión multicolor en el slicer, el modelo se asigna automáticamente al filamento de color más cercano en las ranuras del AMS. También puede personalizar los filamentos en la ventana.
Detección de filamento agotado y función de recarga automática
Al usar impresión con AMS, aún tiene la función de detección de filamento agotado, que se divide en los siguientes dos casos:
1. Impresión con un solo filamento: la lógica de detección de filamento agotado es la misma que al imprimir sin AMS. Cuando el cabezal detecta que el filamento se ha agotado, informará que el filamento se ha agotado y se necesitará insertar un nuevo filamento.
2. Impresión multicolor: Existe un caso especial de impresión multicolor, es decir, la última sección de filamento se ha separado de la bobina. En este momento, si se necesita cambiar el filamento durante la impresión, como el filamento ya no puede ser tirado hacia atrás, se purgará directamente el filamento restante y luego se cambiará a otra ranura de filamento para continuar la impresión después de completar la purga. La pantalla indicará que el filamento se ha agotado, espere mientras se purga el filamento antiguo.

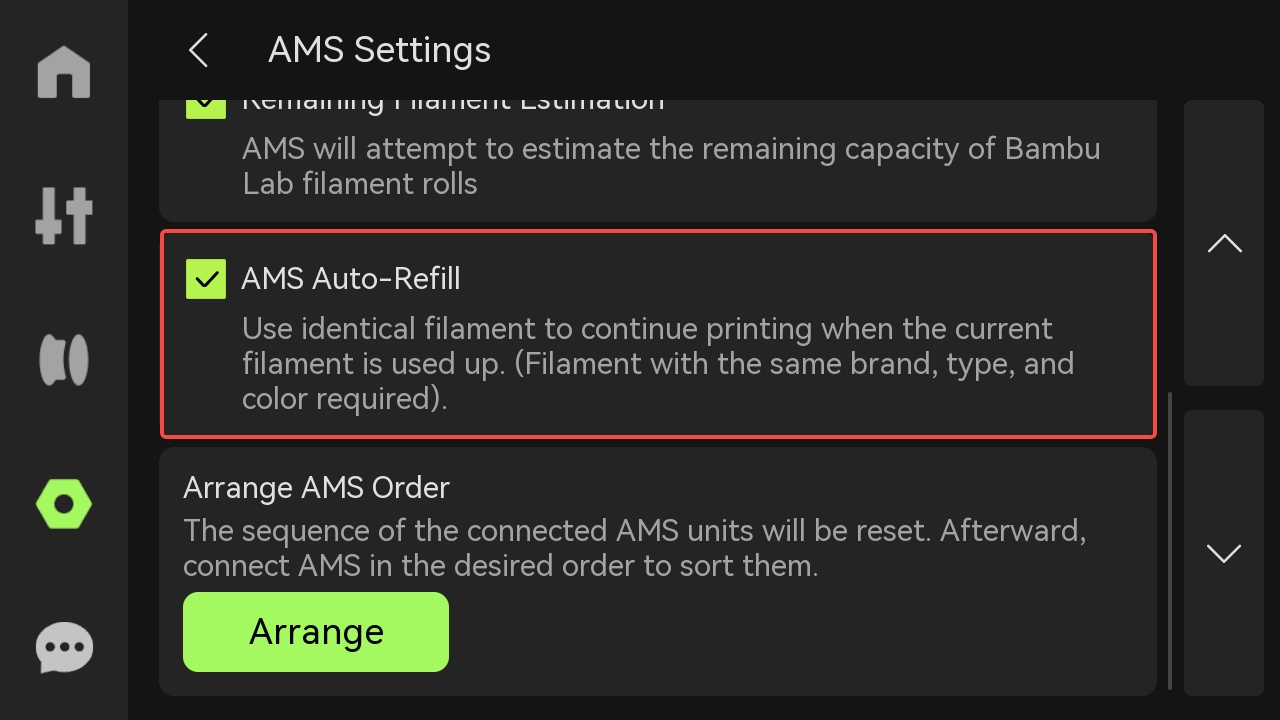

3. Recarga automática del AMS: el AMS cambiará automáticamente a otra bobina con las mismas propiedades de filamento cuando se agote el filamento actual. Para habilitar esta función, marque "Recarga automática del AMS" en la página de configuración del AMS.
- Esta función requiere filamentos con propiedades exactamente iguales. Estas propiedades incluyen marca, tipo, color y temperatura de boquilla.
- Si el AMS no puede encontrar el mismo filamento, mostrará un mensaje indicando que la ranura actual se ha agotado.
- Se recomienda usar filamento Bambu como reemplazo para filamento Bambu y filamento no Bambu como reemplazo para filamento no Bambu.
Nota: Evite pausar y descargar durante un proceso de impresión, ya que descargar puede interrumpir la función de respaldo de filamento, cambiando a alimentar desde la bobina externa.
Flujo de trabajo del AMS
Carga y descarga
Durante el proceso de carga, el alimentador envía el filamento al Hub de filamento. Cuando el odómetro del Hub de filamento calcula una corta longitud de filamento enviado fuera del AMS, el alimentador deja de funcionar, y luego el filamento se alimenta al cabezal mediante el motor del Hub de filamento.
Durante el proceso de descarga, el alimentador y el motor del Hub de filamento funcionan simultáneamente. El alimentador es responsable de accionar la bobina para girar, mientras que el motor del Hub de filamento tira hacia atrás el filamento.

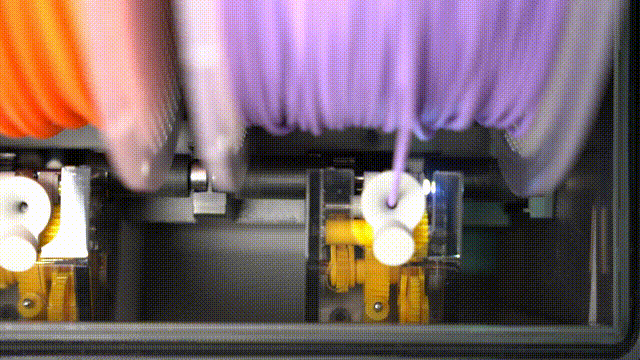

Los engranajes de balancín izquierdo y derecho del alimentador controlan respectivamente las acciones de alimentación y descarga. El brazo de balancín derecho levanta el engranaje para tirar del filamento y alimentarlo, mientras que el brazo de balancín izquierdo levanta el engranaje para accionar el rodillo negro a girar la bobina y descargar el filamento, como se muestra en la siguiente figura.
Modo de asistencia de alimentación

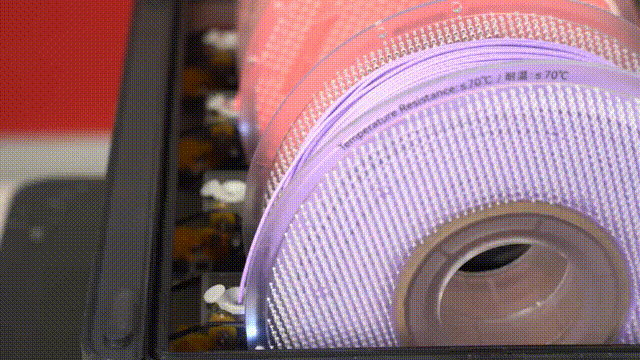

Cuando el AMS envía el filamento al extrusor y lo extruye con éxito, el AMS cambiará al modo de asistencia de alimentación. El AMS asiste en la alimentación o retracción según el valor de retroalimentación del buffer. El motor del Hub de filamento determina si debe continuar alimentando hacia adelante según la posición del deslizador: Cuando el proceso de alimentación encuentra resistencia, el deslizador en el buffer se empuja hacia la derecha. Cuando el filamento es consumido por el extrusor, el deslizador regresa a la izquierda. Cuando el filamento está a punto de agotarse, cuando la última sección de filamento es enviada a través del Hub de filamento, el motor del Hub de filamento continuará funcionando hasta que el extrusor detecte que el filamento está completamente agotado y pause la impresión, y luego el motor dejará de girar.
El proceso completo es el siguiente:
El AMS cambiará al modo de asistencia de alimentación después de que el filamento sea enviado al extrusor, y volverá al modo de espera después de que el filamento sea retirado al AMS o de que se reinicie la máquina. En el modo de asistencia de alimentación, el AMS solo determina si continuar alimentando según la retroalimentación de señal del buffer, independientemente de si está imprimiendo o no.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y le brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
