Introduciremos las principales componentes del AMS (Sistema Automático de Material) para que pueda comprender de manera general el funcionamiento del AMS y su principio de operación. Además, al utilizar el AMS, tenga en cuenta que la temperatura ambiente debe mantenerse entre 10-30 ℃ y la humedad debe ser inferior al 85%.
¿Cómo funciona el AMS?
El AMS consta de tres partes principales: un conjunto de cuatro Ranuras para Filamento, un Hub de Filamento y un Buffer de Filamento. Cada Ranura para Filamento tiene su propio motor para empujar activamente el filamento hacia adelante o devolverlo a la bobina. El Hub de Filamento fusiona cuatro caminos de filamento en uno solo y proporciona una fuerza de impulsión de segundo nivel mediante un motor sin escobillas. El Buffer de Filamento se encuentra en la parte trasera de la impresora, conectando el AMS al extrusor del cabezal, para garantizar que la tensión del filamento esté dentro de un rango determinado, permitiendo que el extrusor del cabezal funcione de manera fácil y precisa.
En total, hay 10 sensores integrados en el camino del filamento, monitoreando y controlando meticulosamente la posición, velocidad y tensión del filamento.

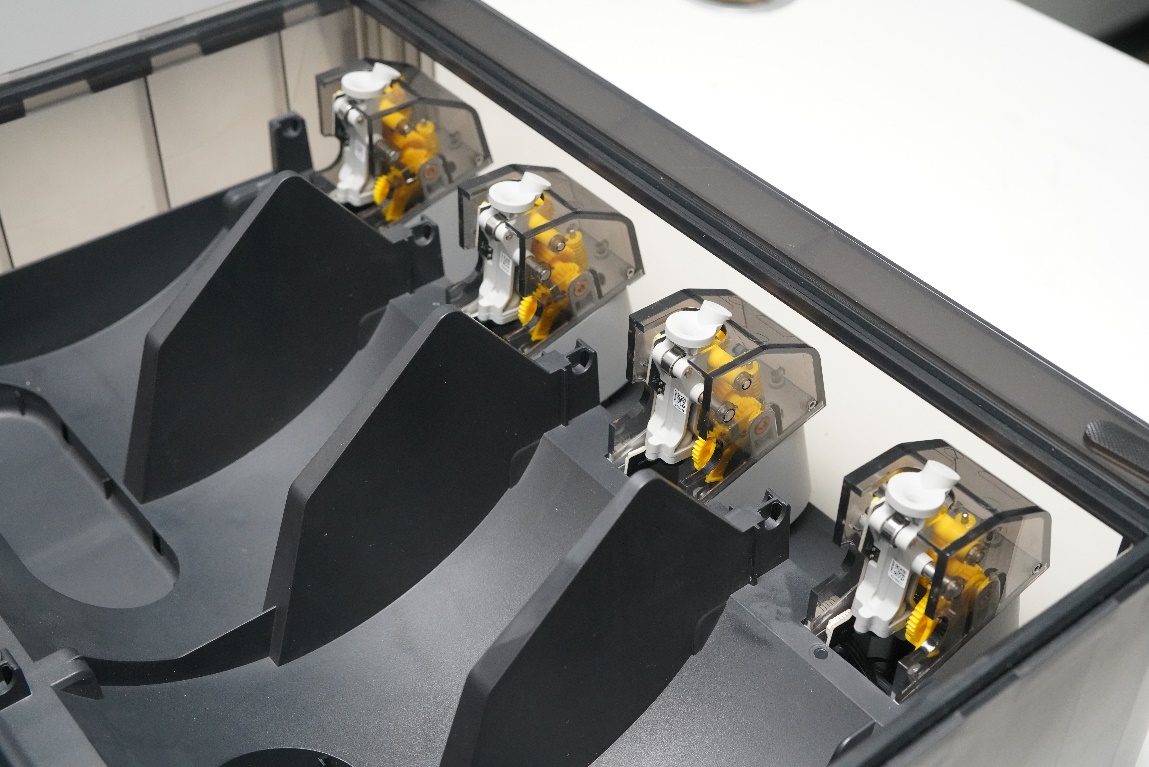

Ranura para Filamento
El AMS tiene 4 ranuras para filamento, cada una con su propio motor y engranajes para empujar activamente el filamento hacia adelante o enrollarlo de nuevo en la bobina. Cada ranura para filamento también cuenta con un sensor para detectar el filamento; cuando se inserta un filamento, lo tira automáticamente. Durante este proceso, tira el filamento como lo haría un extrusor. Cuando necesita enrollar el filamento de nuevo, también gira la bobina para el enrollamiento del filamento.
Hub de Filamento
El Hub de Filamento se encuentra en la parte inferior del AMS, compuesto por cuatro sensores Hall, un codificador rotatorio magnético y un motor sin escobillas. Fusiona cuatro caminos de filamento en uno solo. El sensor Hall detecta cuándo el filamento ha alcanzado una ubicación específica, activando a su vez el motor sin escobillas para proporcionar una fuerza de impulsión de segundo nivel al filamento.

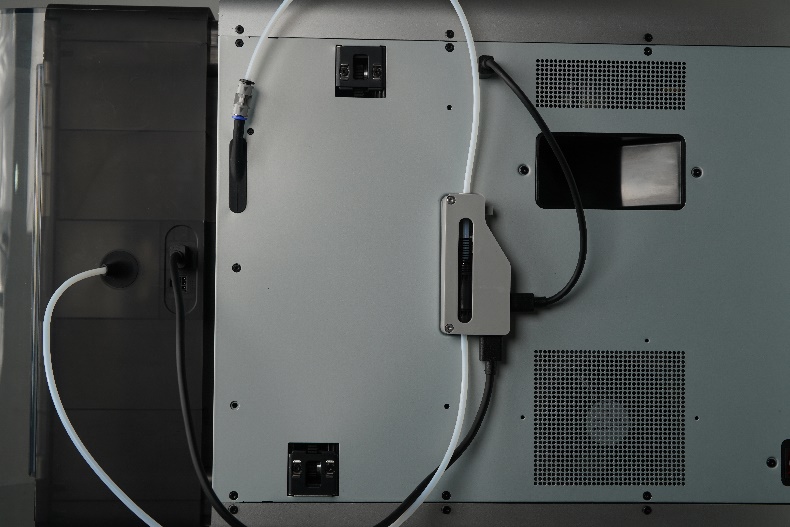

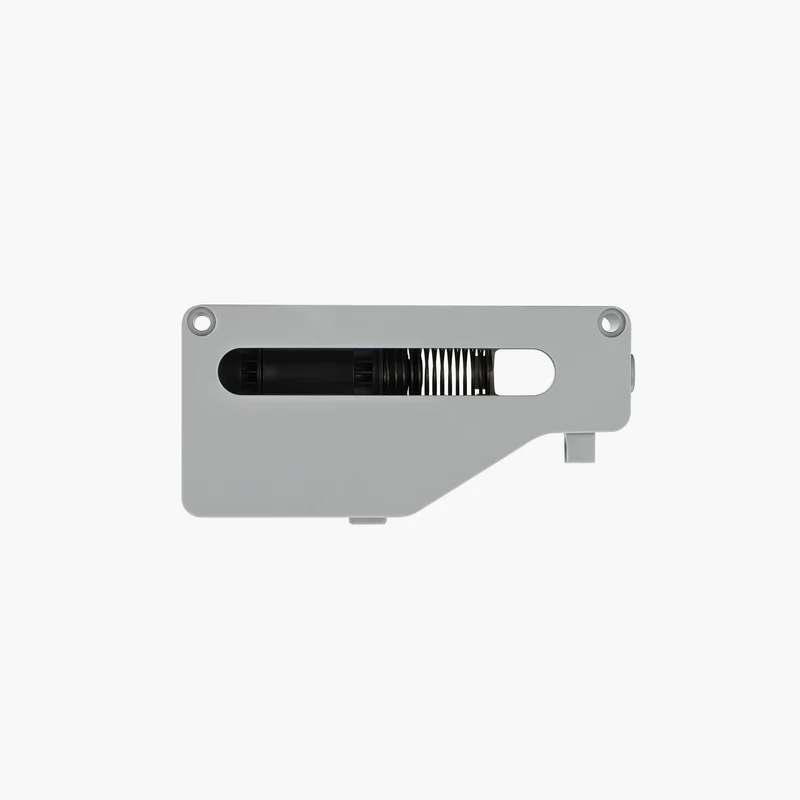

Buffer de Filamento
El Buffer de Filamento se encuentra en la parte trasera de la impresora, conectado tanto al AMS como al extrusor del cabezal. Cuenta con un deslizador, un resorte y un sensor Hall. Cuando el AMS empuja el filamento hacia el extrusor del cabezal, el deslizador avanza debido a la presión del filamento. El sensor Hall puede detectar el desplazamiento y la ubicación del deslizador, retroalimentando esta señal al AMS y a la impresora. Al controlar la velocidad de alimentación del AMS, podemos garantizar que la tensión del filamento esté dentro de un rango determinado, permitiendo que el extrusor del cabezal funcione de manera fácil y precisa, sin aplicar demasiada o muy poca tensión.

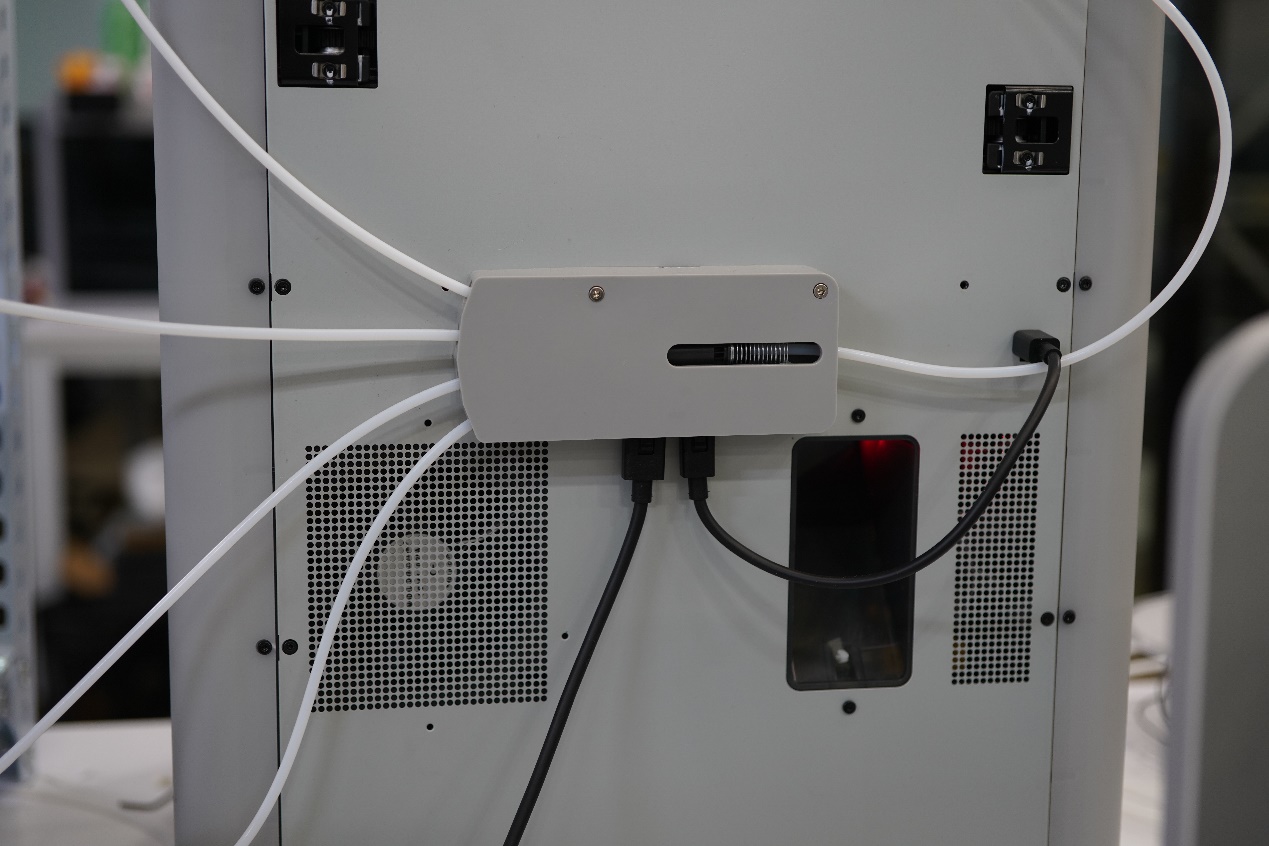

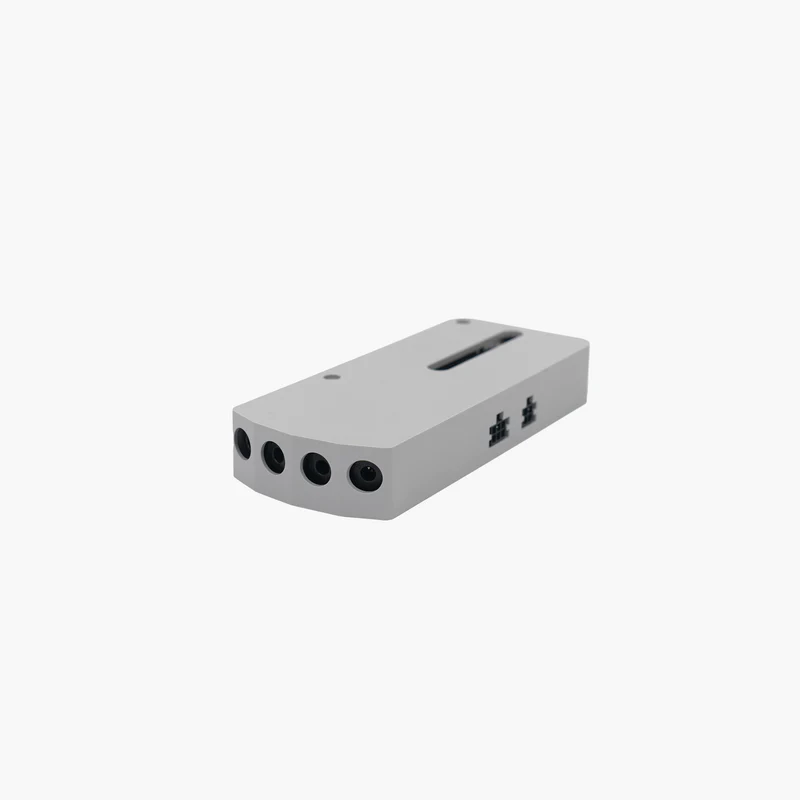

AMS Hub

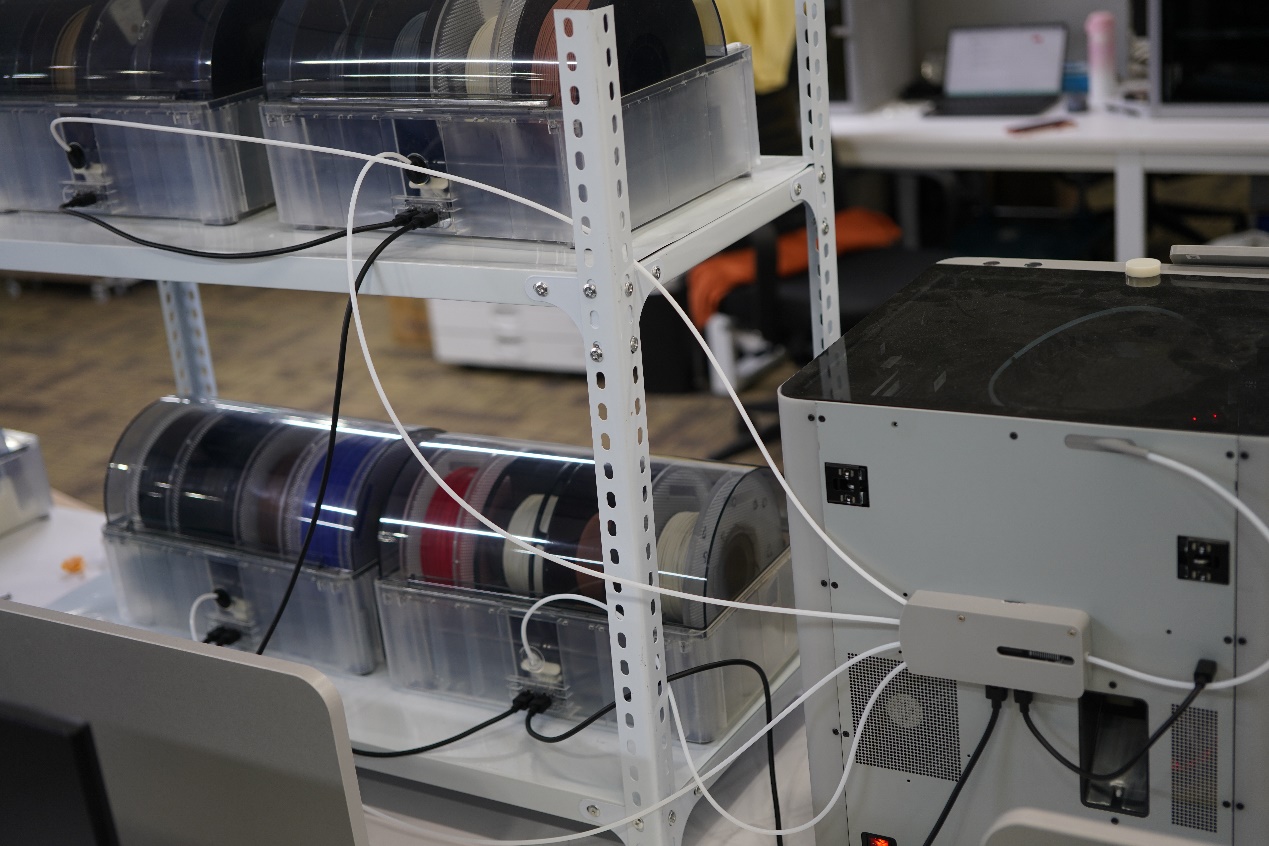

El AMS Hub reemplaza el Buffer de Filamento. Permite conectar cuatro unidades AMS, lo que a su vez puede suministrar 16 bobinas de filamento diferentes a la impresora. El AMS Hub está compuesto por un módulo de selección de filamento y un módulo de buffer. El módulo de selección de filamento tiene cuatro entradas para conectar a cuatro unidades AMS separadas. Cada ranura cuenta con un sensor Hall para detectar el filamento. La función del módulo de buffer es la misma que en el buffer de filamento estándar; cuenta con un deslizador, un resorte y un sensor Hall para garantizar que la tensión en los filamentos esté dentro de un rango determinado.

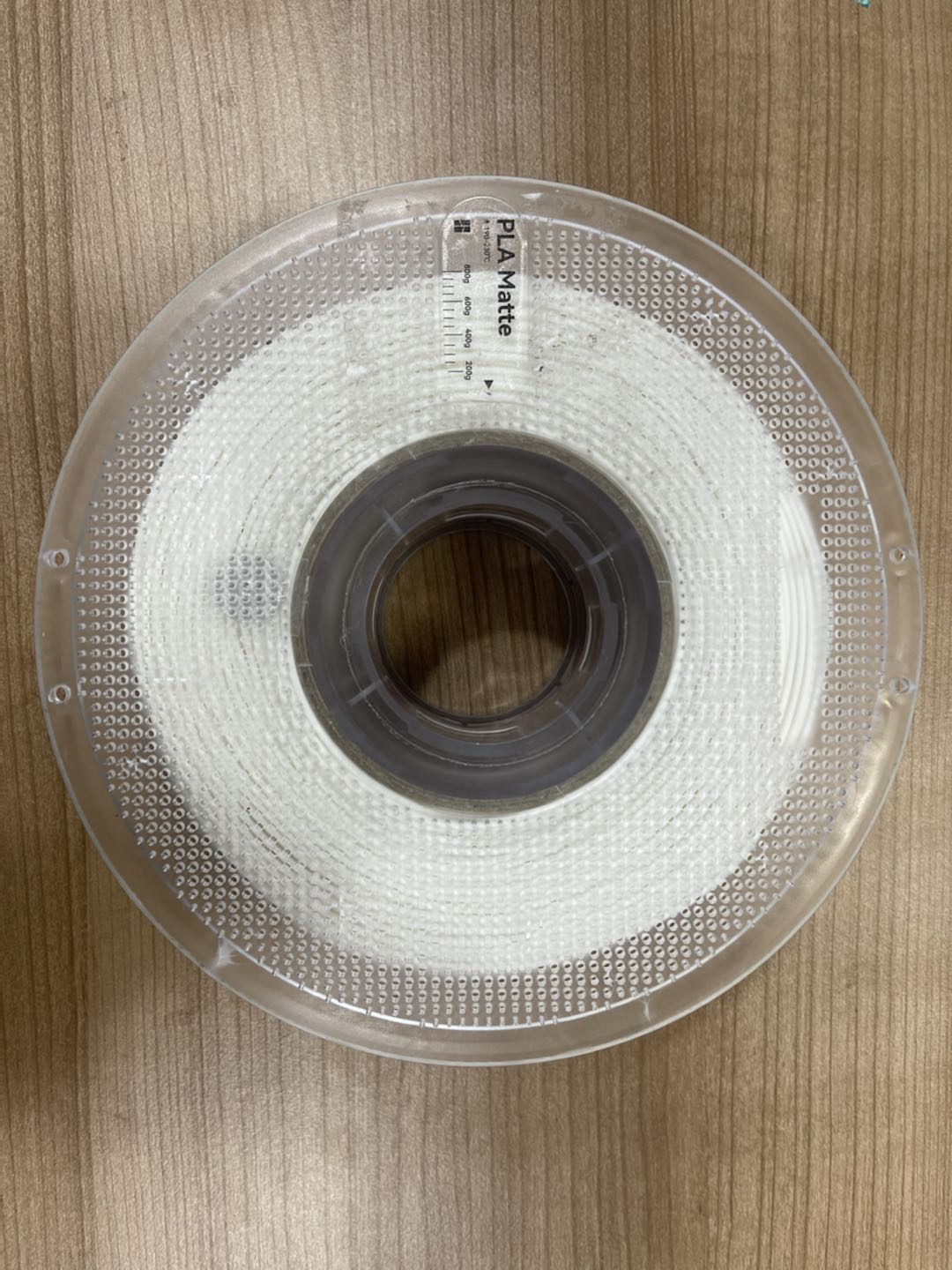

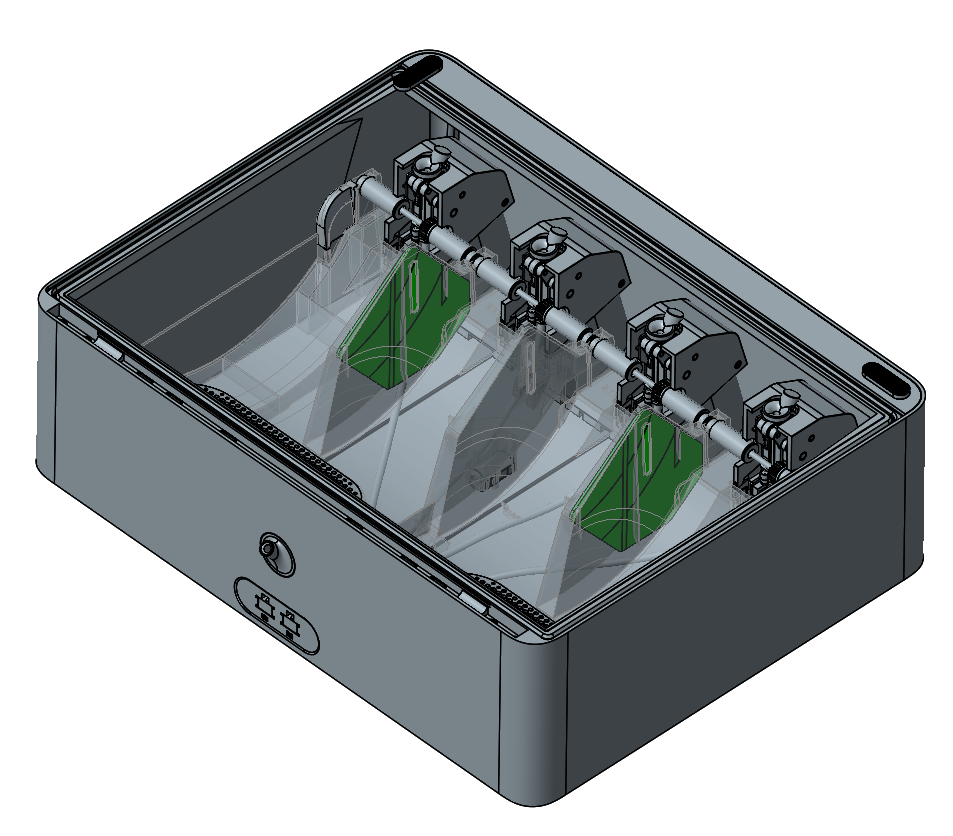

Sistema RFID
El Sistema RFID puede identificar automáticamente la etiqueta RFID en las bobinas de filamento Bambulab, lo que permite sincronizar la información del filamento con el software de corte (Bambu Studio).

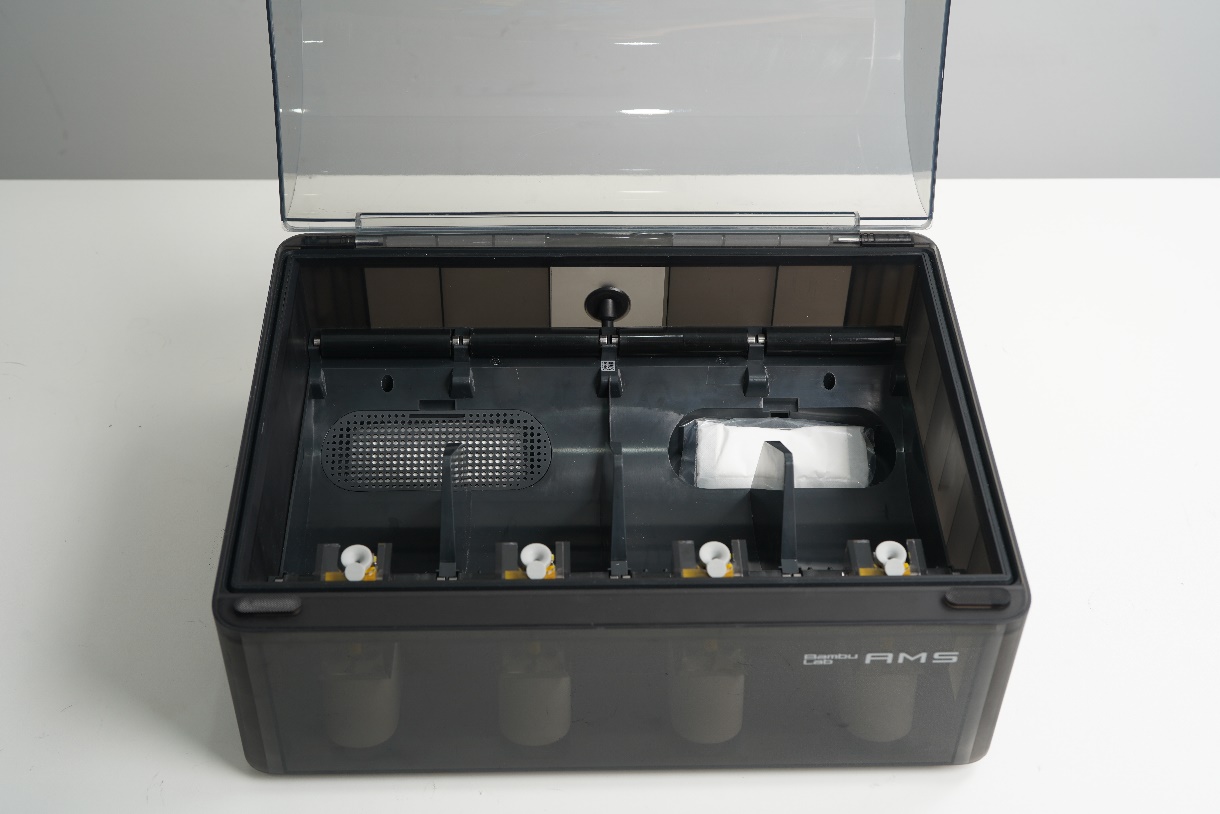

Sistema Antihumedad
El Sistema Antihumedad consta de un sensor de humedad, dos paquetes de desecante y anillos de goma siliconada. El desecante absorbe la humedad para mantener el aire dentro del AMS seco. Los anillos de goma siliconada se instalan para garantizar que el AMS permanezca hermético, evitando dañar sus filamentos higroscópicos. Cuando la humedad del aire excede el estándar preestablecido en el AMS, el sensor de humedad [en desarrollo] detectará y recordará al usuario que reemplace las bolsas de desecante.

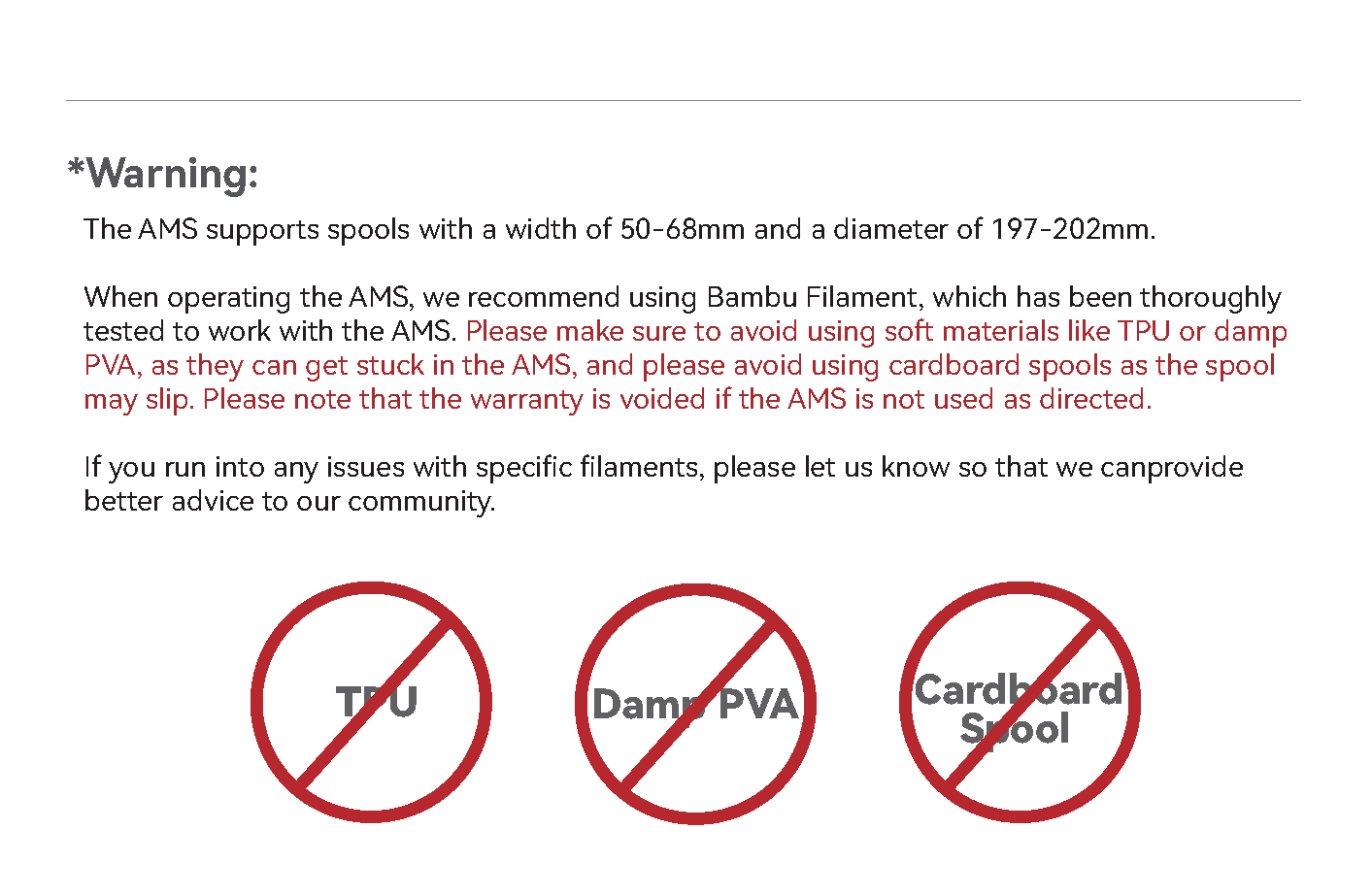

Advertencias
