Montaje del tornillo de avance del eje Z
El montaje del tornillo de avance del eje Z para impresoras de la serie X/P incluye un tornillo de avance, tuerca del tornillo de avance, cojinete (parte superior del tornillo de avance), cojinete (parte inferior del tornillo de avance) y tornillo.
Existen 3 tornillos de avance en la impresora X/P. Los 2 tornillos de avance cerca de la columna de la puerta frontal se desmontan y montan de la misma manera. Esta guía utiliza el desmontaje y montaje del tornillo de avance izquierdo como ejemplo.
El tornillo de avance cerca de la parte trasera de la impresora está bloqueado por el acolchado, por lo que es necesario aflojar los tornillos del acolchado antes del desmontaje y montaje.

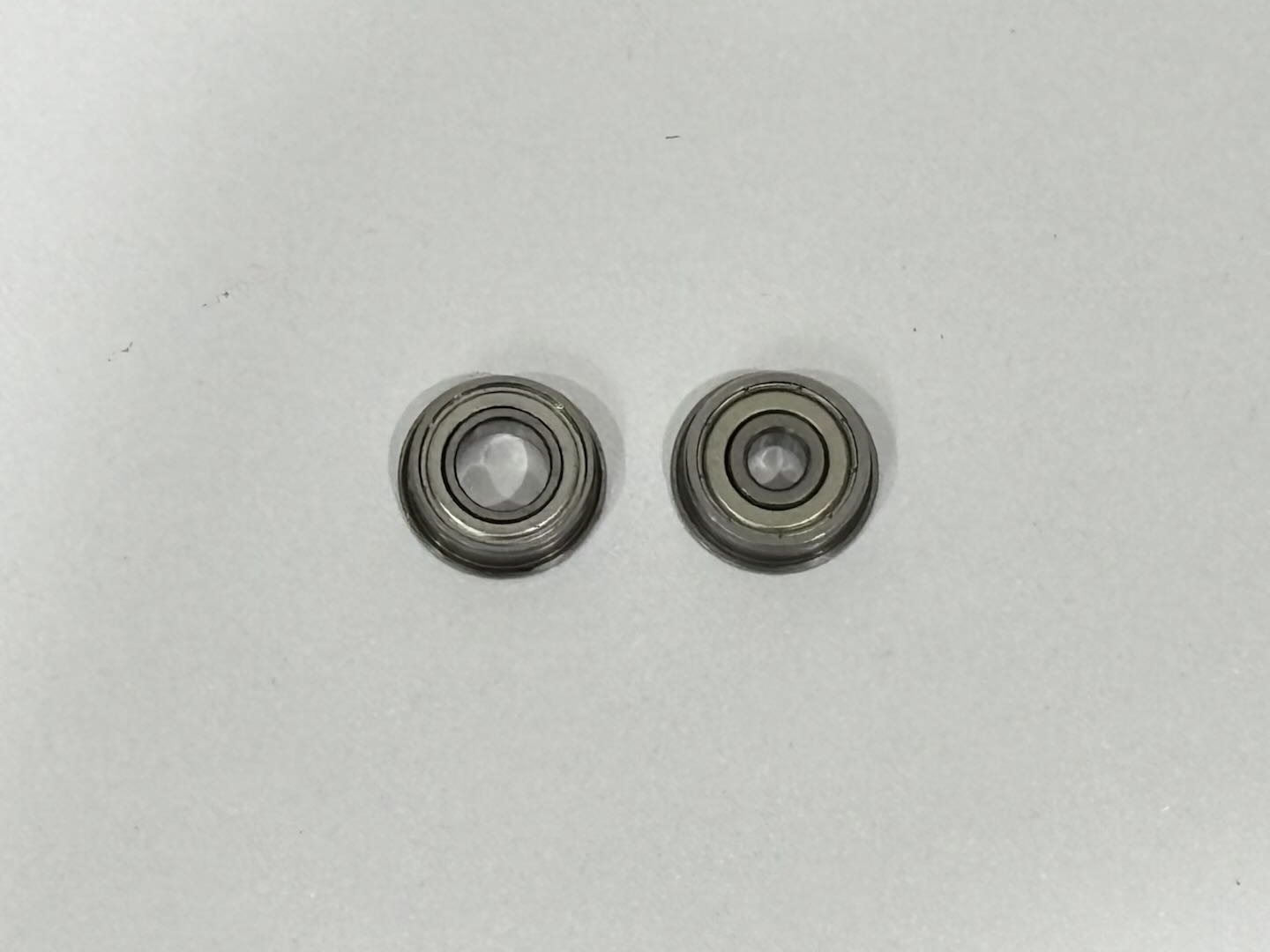

Los diámetros internos de los cojinetes superior e inferior son diferentes, y el diámetro interno del cojinete superior es mayor que el del cojinete inferior (el lado izquierdo de la figura a continuación es el cojinete superior, y el derecho es el cojinete inferior):
Modelos de impresoras aplicables
X1C/P1P/P1S/X1E
¿Cuándo utilizar?
- El tornillo de avance está deformado.
- La tuerca del tornillo de avance está desgastada.
- El cojinete está dañado.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar piezas, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Herramientas y materiales necesarios

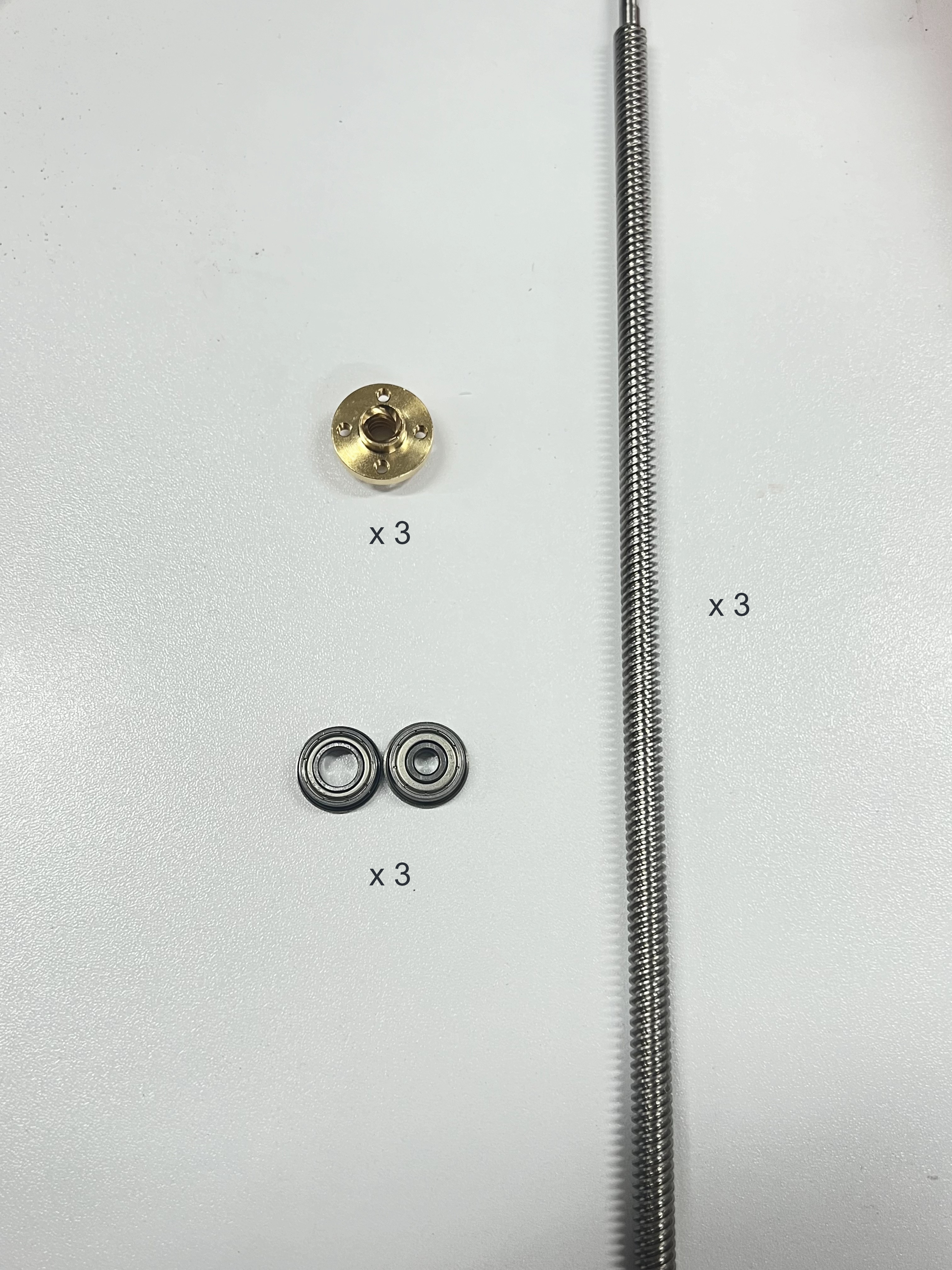

- Montaje del tornillo de avance del eje Z (Si necesita reemplazarlo, envíe un ticket técnico)
- Llave Allen H2.0
- Tornillo BT3-28-15 - para fijar la cama caliente * 3
Retirar los tornillos de avance del eje Z en ambos lados de las columnas de la puerta frontal
Esta guía utiliza el P1P como ejemplo para demostrar cómo reemplazar el tornillo de avance en el lado izquierdo de la columna de la puerta frontal. El tornillo de avance del lado derecho se puede reemplazar de la misma manera.
Paso 1: Retirar los tornillos de fijación de la tuerca del tornillo de avance

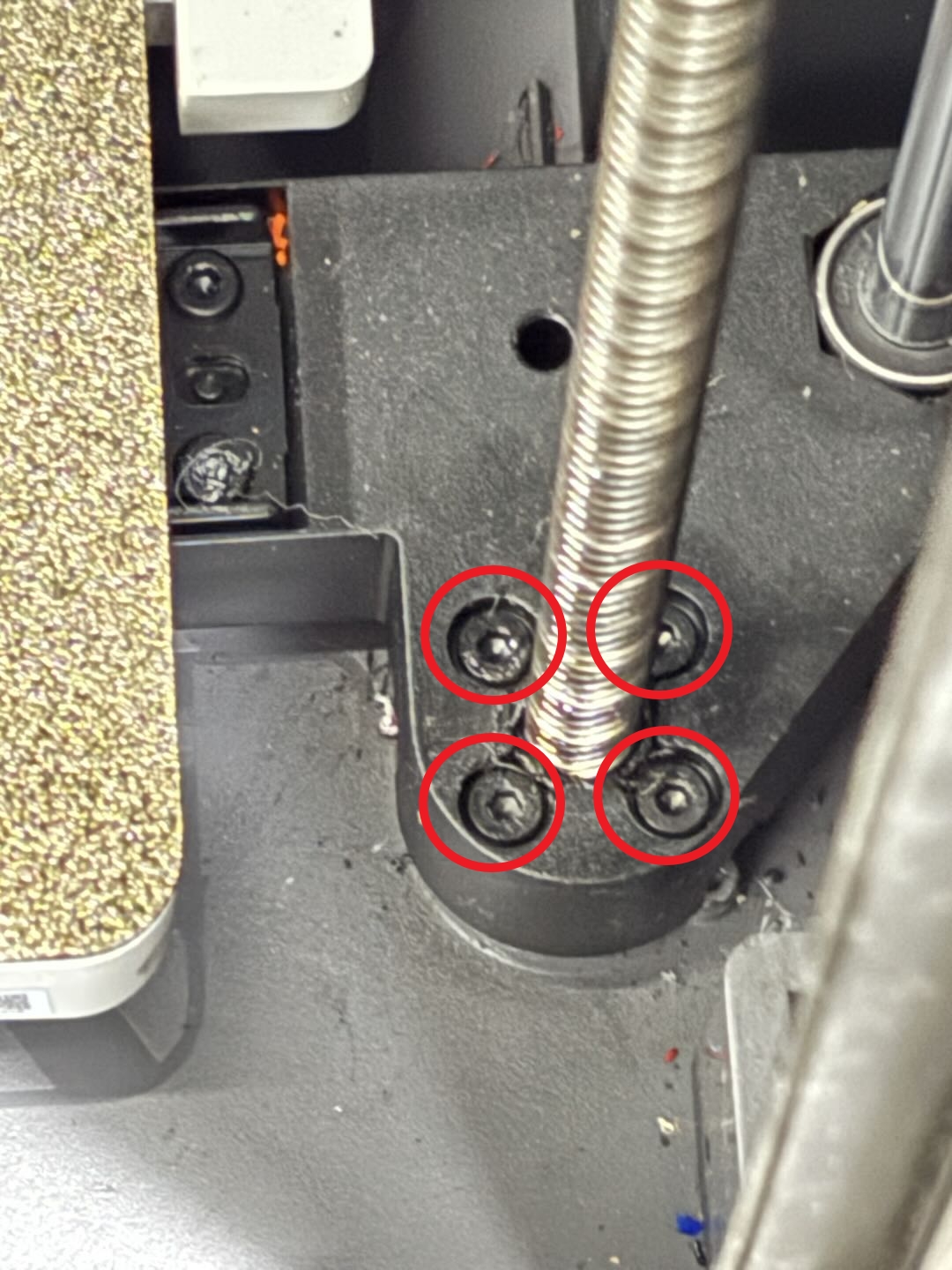

Use una llave Allen H2.0 para retirar los 4 tornillos de fijación de la tuerca del tornillo de avance;
Paso 2: Retirar los tornillos de fijación del cojinete inferior

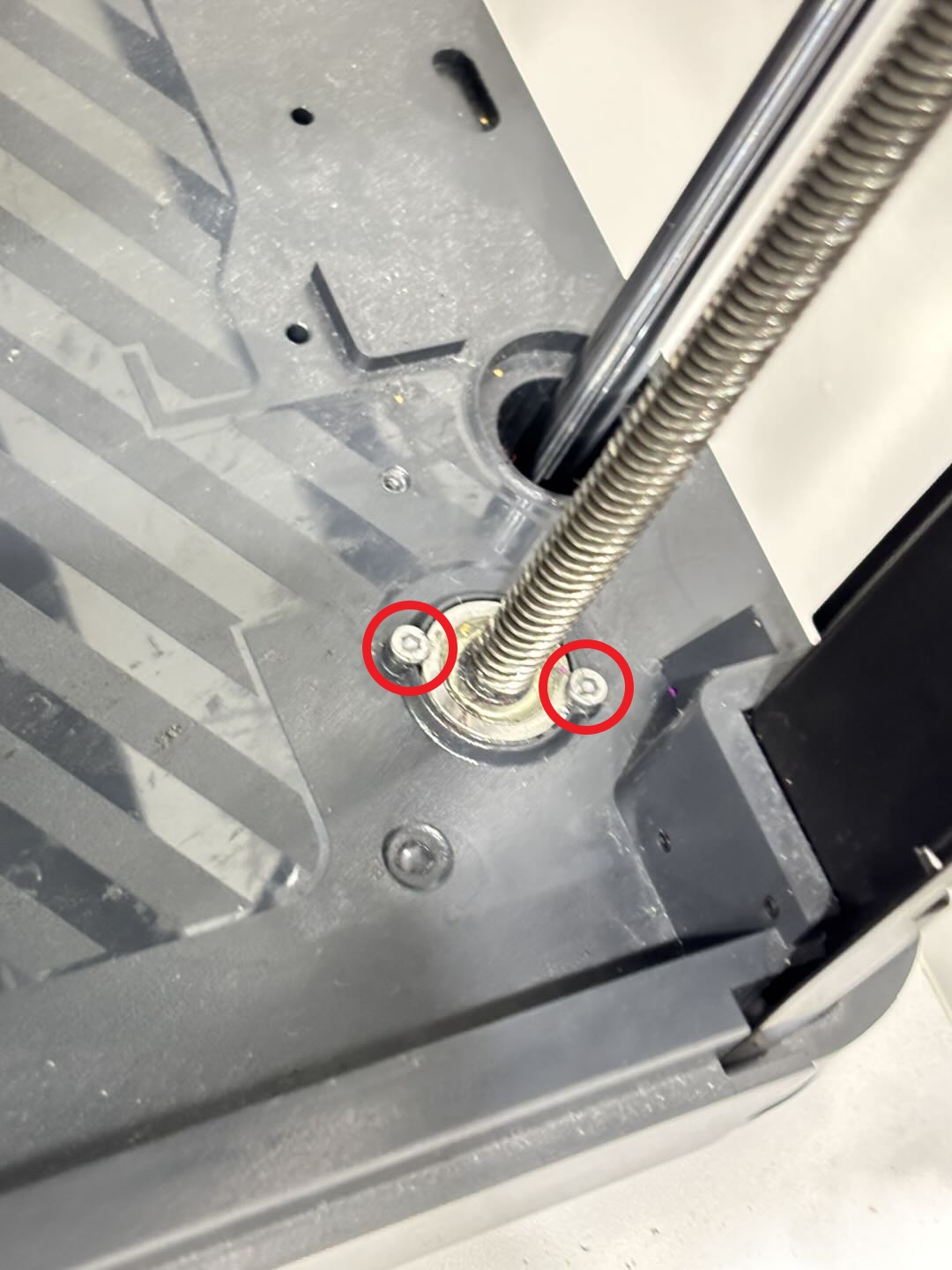

Use una llave Allen H2.0 para retirar los 2 tornillos de fijación del cojinete inferior;
Paso 3: Retirar la polea de correa Z/correa Z

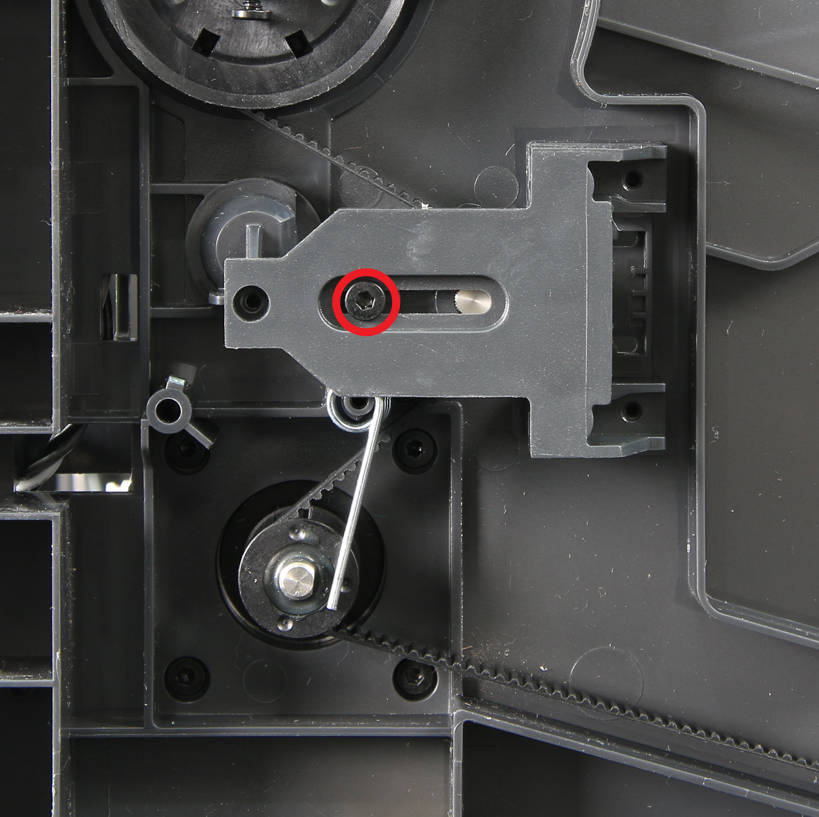

Coloque la impresora de lado, use una llave Allen H2.0 para aflojar uno de los tornillos de fijación del tensador del eje Z y liberar el resorte de torsión, luego retire la correa Z de la polea de sincronización.
Use una llave Allen H2.0 para retirar los 2 tornillos de fijación de la polea de sincronización, y luego use una espátula para retirar la cola AB entre la polea de sincronización y el tornillo de avance;
Nota: Tenga cuidado al usar una espátula para retirar la cola AB para evitar rayar.
Luego mueva la cama caliente hacia abajo (después de colocar la impresora boca abajo), sostenga la polea de sincronización de la correa Z, levántela y retirela.
Paso 4: Retirar el tornillo de avance/eje Z

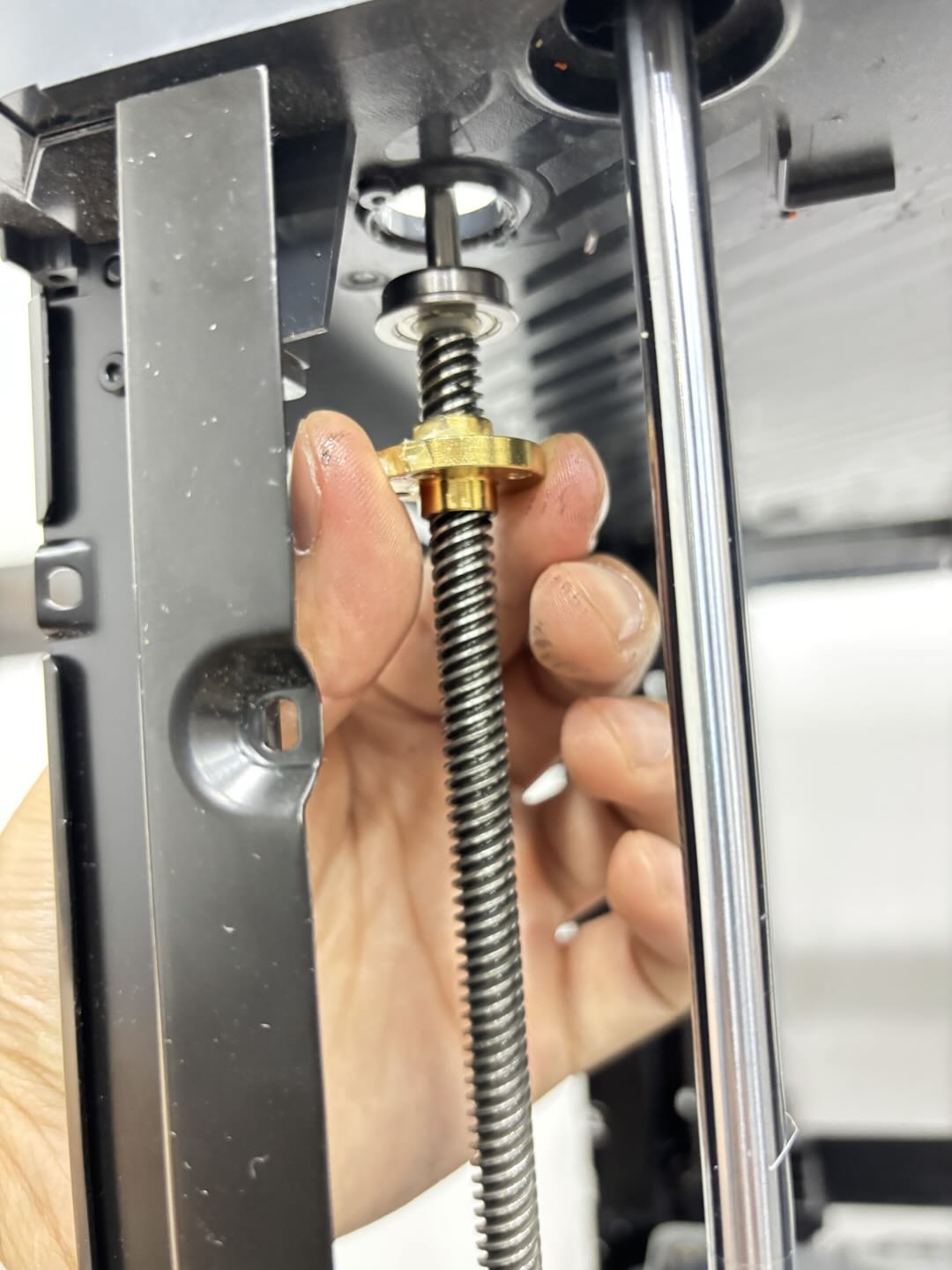

Use una llave Allen H2.0 para sujetar la parte inferior del tornillo roscado y luego golpee con fuerza para sacar el tornillo roscado.
Luego retire el cojinete superior y el manguito de silicona del tornillo de avance. Si el cojinete inferior permanece en la base de la impresora, golpéelo con una llave Allen; si se retira junto con el tornillo de avance, retire el cojinete del tornillo de avance.
Nota: Si el cojinete está dañado, puede usar el cojinete incluido en el montaje.
Instalar los tornillos de avance del eje Z en ambos lados de las columnas de la puerta frontal
Paso 1: Instalar el cojinete

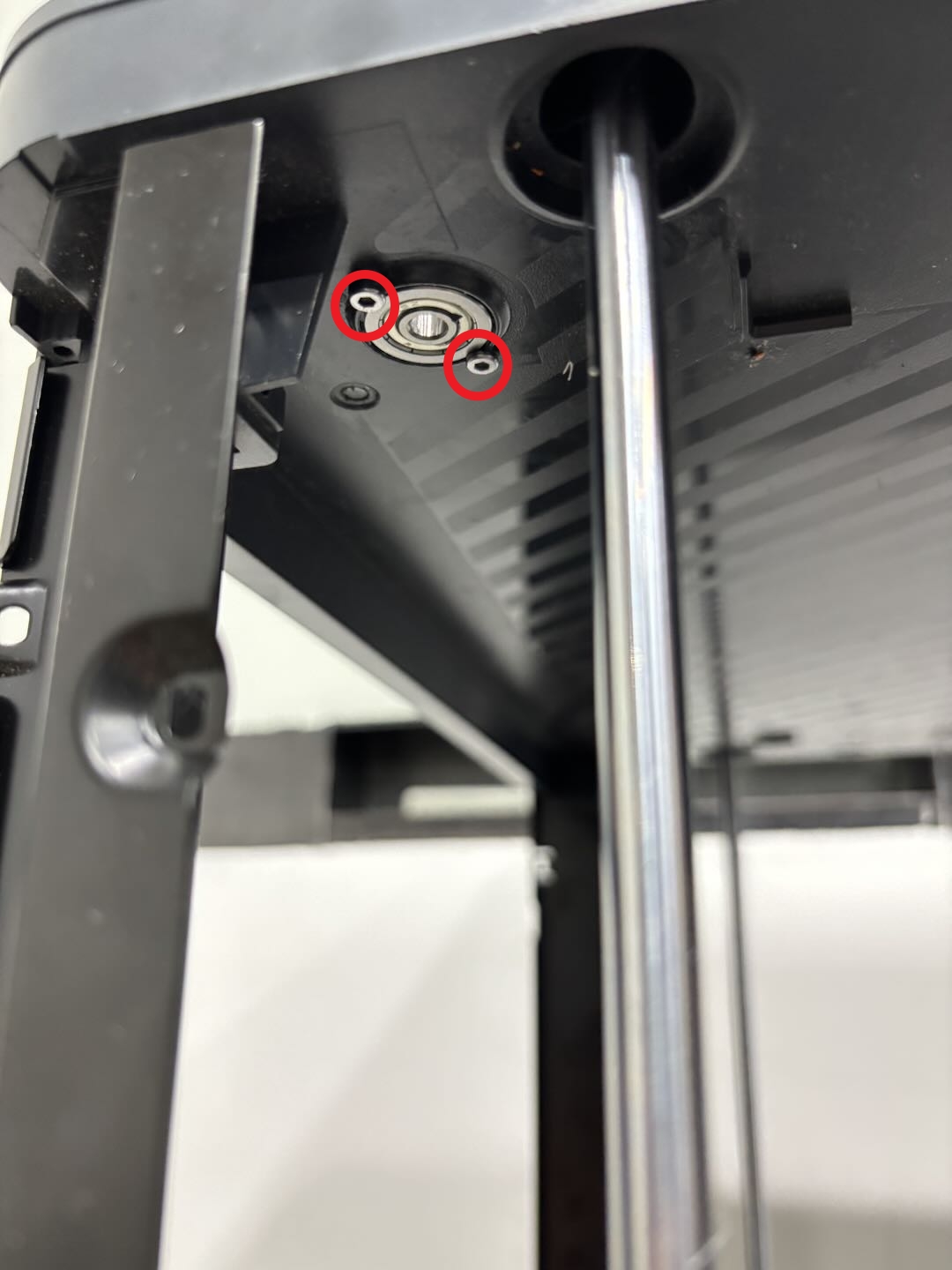

Instale el cojinete en la parte inferior de la impresora en el orificio correspondiente, y luego apriete los 2 tornillos de fijación con una llave Allen H2.0;
Paso 2: Instalar el tornillo de avance y la polea de sincronización
Instale primero la tuerca del tornillo de avance en el tornillo de avance, luego instale la arandela plástica en la parte inferior del tornillo de avance, e inserte el tornillo de avance en el deslizador del eje Z primero, y luego inserte el tornillo de avance en el cojinete.
Se recomienda sostener el tornillo de avance con las manos para evitar que caiga;
Alinee la superficie de la polea de sincronización de la correa Z con la superficie del tornillo de avance, inserte la polea de sincronización en el tornillo y apriete los 2 tornillos de fijación con una llave Allen H2.0;
Paso 3: Fijar la cama caliente
Coloque la impresora de pie, primero verifique si hay materiales extraños en la parte inferior de la impresora, luego baje la cama caliente hasta la parte inferior de la impresora (la cama caliente se bajará automáticamente hasta la parte inferior después de colocar la impresora boca abajo), y apriete los 3 tornillos de fijación (BT3 x 28 x 15) usando una llave Allen H2.0.
Puede usar los tornillos que fijaban la cama caliente durante el desempaque. Si se pierden, puede usar tornillos de la misma especificación (BT3x28x15, longitud de rosca 15 mm).
Paso 4: Apriete los tornillos de la tuerca del tornillo de avance y fije el tornillo
Use una llave Allen H2.0 para apretar los 4 tornillos.
Si el orificio de tornillo de la tuerca del tornillo de avance no está completamente alineado con el orificio en el deslizador del eje Z, verifique si los tornillos de fijación de la cama caliente en el paso 3 están completamente apretados y si hay materiales extraños en la parte inferior de la cama caliente. Si los tornillos ya están apretados, puede intentar girar manualmente la polea de sincronización inferior para alinear los orificios de tornillo.
Paso 5: Instalar la correa Z
Coloque la impresora de lado, enrolla la correa Z alrededor de la polea de sincronización del eje Z y el motor Z, y luego enganche el resorte de torsión;
Luego use una llave Allen H2.0 para retirar los 3 tornillos de fijación de la cama caliente, desbloquee la cama caliente, tire manualmente de la correa Z hacia adelante y hacia atrás varias veces, y luego apriete el tornillo de tensión Z con una llave Allen H2.0.
Paso 6: Instalar el cojinete superior y el manguito de silicona
Presione el cojinete en la parte superior del tornillo y luego coloque el manguito de silicona en su lugar.
Retirar el tornillo de avance de la parte trasera de la impresora
Esta guía utiliza el P1P como ejemplo para demostrar cómo reemplazar el tornillo de avance en la parte trasera de la impresora.
Paso 1: Retirar el panel trasero de la impresora
Puede consultar la wiki correspondiente para retirar el panel trasero según la serie de impresora:
Paso 2: Retirar los tornillos de fijación de la tuerca del tornillo de avance y los tornillos de fijación del cojinete
Use una llave Allen H2.0 para retirar los 4 tornillos de fijación de la tuerca del tornillo de avance; use una llave Allen H2.0 para retirar los 2 tornillos de fijación del cojinete;
Paso 3: Retirar la polea de sincronización de la correa Z
Coloque la impresora de lado, use una llave Allen H2.0 para retirar los 2 tornillos de fijación de la polea de sincronización, y luego use una espátula para retirar la cola AB entre la polea de sincronización y el tornillo de avance;
Nota: Tenga cuidado al usar una espátula para retirar la cola AB para evitar rayar.
Luego mueva la cama caliente hacia abajo (detrás de la impresora), sostenga la polea de sincronización de la correa Z, levántela y retirela.
Paso 4: Desbloquear el acolchado
Use una llave Allen H2.0 para retirar los 3 tornillos de fijación del acolchado, luego retire el cable del motor del clip y empuje el acolchado hacia afuera para exponer el cojinete superior;
Por favor, baje la cama caliente hasta la parte inferior de la impresora y empuje el acolchado hacia afuera.
Paso 5: Retirar el husillo/cojinete
Coloque la impresora de lado y utilice una llave Allen H2.0 para presionar contra la parte inferior del husillo, luego retire el husillo con golpes firmes.
Luego retire el cojinete superior y el manguito de silicona del husillo. Si el cojinete inferior permanece en la base de la impresora, retirelo con una llave Allen; si se retira junto con el husillo, retire el cojinete del husillo.
Nota: Si el cojinete está dañado, puede usar el cojinete incluido en el conjunto.
Instalar el husillo desde la parte trasera de la impresora
Paso 1: Instalar el cojinete inferior
Coloque el cojinete en la parte inferior de la impresora en el orificio correspondiente y ajuste los 2 tornillos de fijación con una llave Allen H2.0.
Paso 2: Instalar el husillo y la polea de sincronización
Coloque la arandela plástica en la parte inferior del husillo, luego inserte el husillo en el deslizador del eje Z primero y después en el cojinete.
Se recomienda sostener el husillo con las manos para evitar que caiga.
Alinee la superficie de la polea de sincronización de la correa Z con la superficie del husillo, inserte la polea en el husillo y ajuste los 2 tornillos de fijación con una llave Allen H2.0.
Paso 3: Instalar el cojinete superior y el manguito
Presione el cojinete superior desde arriba hacia abajo y luego instale el manguito de silicona.
Luego enganche el manguito de nuevo en su posición, ajuste los 3 tornillos de fijación con una llave Allen H2.0 y enganche el cable del motor en el clip.
Paso 4: Fijar la cama caliente
Coloque la impresora de pie, verifique primero si hay materiales extraños en la parte inferior, luego baje la cama caliente hasta la parte inferior de la impresora (la cama caliente se bajará automáticamente al fondo después de girar la impresora), y ajuste los 3 tornillos de fijación (BT3 x 28 x 15) con una llave Allen H2.0.
Puede usar los tornillos que fijaban la cama caliente durante el desempaque. Si se pierden, puede usar tornillos de la misma especificación (BT3x28x15, longitud de rosca 15mm) o comprar tornillos de esta especificación en la tienda oficial de Bambu Lab.
Paso 5: Ajustar los tornillos de fijación del tuerca del husillo
Utilice una llave Allen H2.0 para ajustar los 4 tornillos.
Si el orificio de la tuerca del husillo no está alineado completamente con el orificio del deslizador del eje Z, verifique si los tornillos de fijación de la cama caliente del paso 3 están completamente ajustados y si hay materiales extraños en la parte inferior de la cama caliente. Si los tornillos ya están ajustados, puede intentar girar manualmente la polea de sincronización inferior para alinear los orificios.
Paso 6: Instalar la correa Z
Coloque la impresora de lado, enrolla la correa Z alrededor de la polea de sincronización del eje Z y el motor Z, y luego enganche el resorte de torsión.
Luego utilice una llave Allen H2.0 para retirar los 3 tornillos de fijación de la cama caliente, desbloquee la cama caliente, tire manualmente la correa Z hacia adelante y atrás varias veces y luego ajuste el tornillo de tensión Z con una llave Allen H2.0.

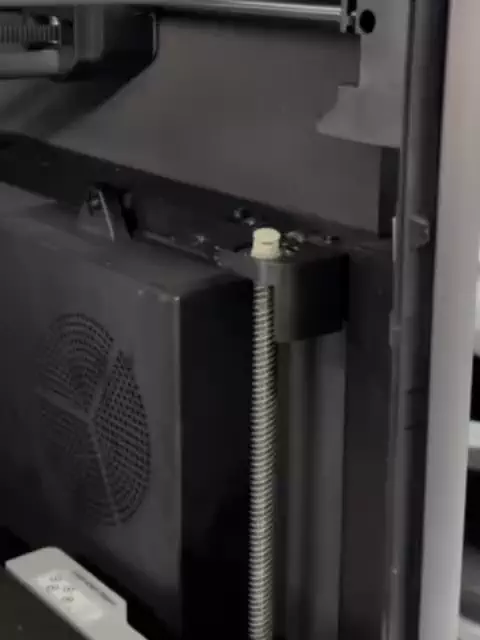

Paso 7: Instalar el manguito de silicona del husillo del eje Z
- Coloque el manguito de silicona en el husillo del eje Z. Controle el movimiento ascendente y descendente de la cama caliente a través de la pantalla de la impresora.
- Presione el manguito de silicona en el husillo mientras gira para que se adapte al husillo.
Paso 8: Instalar el panel trasero de la impresora
Puede consultar la wiki correspondiente para instalar el panel trasero según la serie de impresora:
- P1P Reemplazar el panel trasero para P1P
- P1S Reemplazar el panel metálico trasero - Serie P1
- X1C Reemplazar el panel metálico trasero - Serie X1
- X1E Tutorial de instalación de la carcasa X1E
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, haga clic en "Homing" para verificar si la impresora puede homing correctamente.
Si el homing no funciona adecuadamente o la cama caliente no está nivelada, siga los pasos de operación para verificar si hay algún problema en el montaje. Después de resolver el problema, ejecute nuevamente la prueba de autodiagnóstico del dispositivo. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
