¿Qué es el panel trasero?

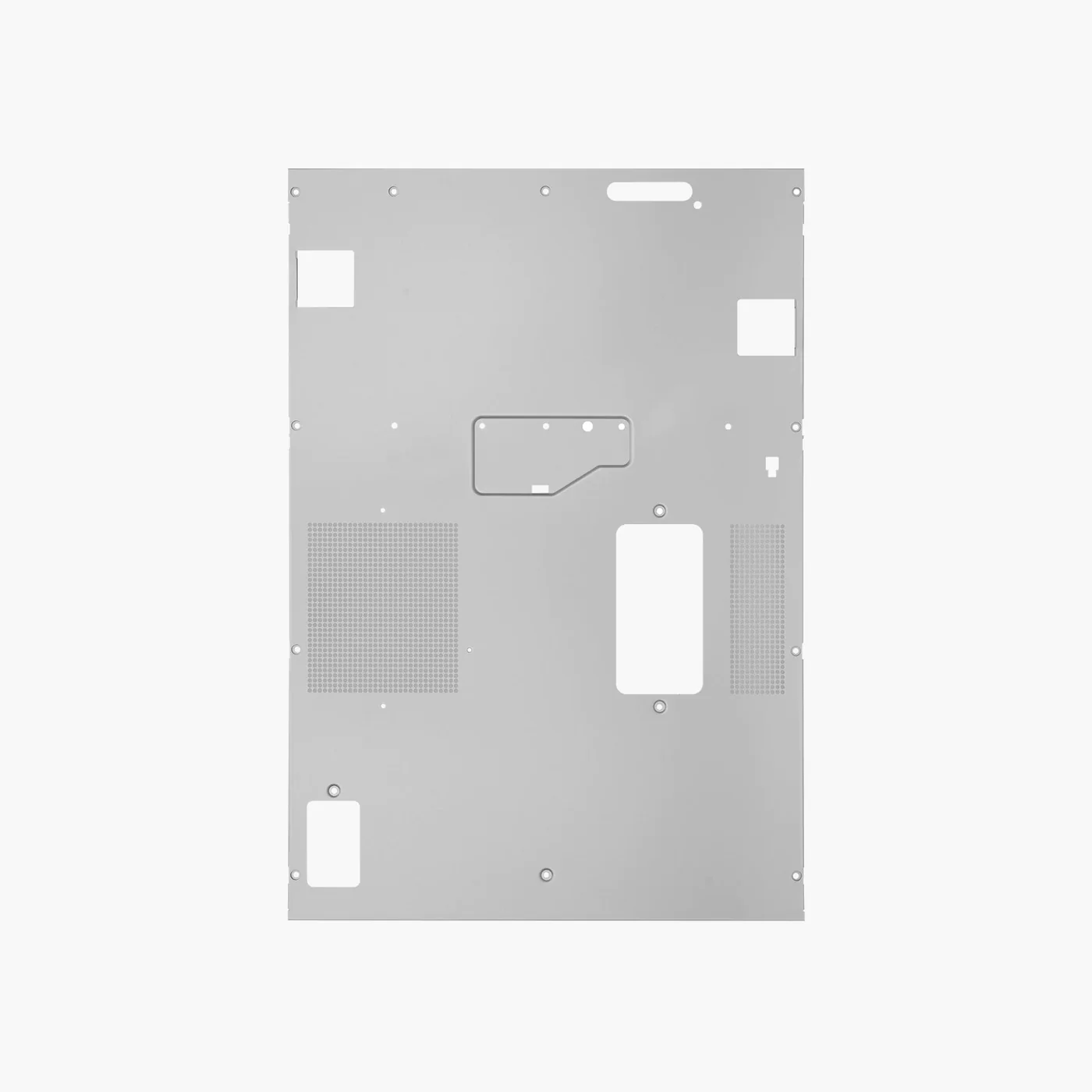

El Panel Metálico Trasero del que hablamos aquí se refiere al panel metálico instalado en la parte posterior del X1 y X1C (no para X1E).
Nota: Para usuarios de X1E, consulte el Tutorial de instalación de la carcasa X1E.

Puede adquirirlo en nuestra tienda aquí: Panel Metálico Trasero - Serie X1.

Cuándo usarlo

El panel trasero se deforma obviamente debido al transporte o mantenimiento, lo que afectará su uso o instalación.

Herramientas y materiales necesarios

• Un panel trasero nuevo
• Llave hexagonal H2.0

Advertencia de seguridad y estado de la máquina antes de iniciar la operación

Apague la alimentación y desconecte el cable de alimentación de la toma de corriente.

Guía de operación

Guía en video

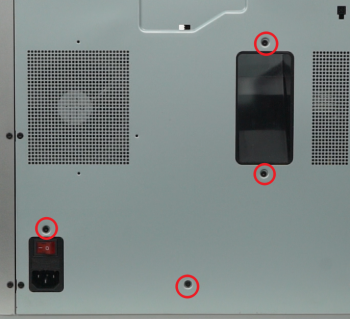

Paso 1 - Retirar 4 tornillos

Retire los 4 tornillos de rosca gruesa con una llave hexagonal H2.0.

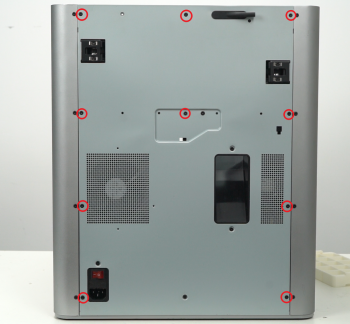

Paso 2 - Retirar 10 tornillos

Retire los 10 tornillos de rosca fina con una llave hexagonal H2.0.

Paso 3 - Retirar el panel trasero

Retire el panel trasero desbloqueando primero el puerto de tensión de la correa del lado izquierdo, y luego el del lado derecho para evitar que se atasque.

Paso 4 - Instalar el panel trasero

Pase el tubo PTFE por el soporte del tubo, instale primero el puerto de tensión de la correa del lado derecho, y luego el del lado izquierdo para instalar el panel trasero.

Paso 5 - Bloquear 10 tornillos

Bloquee los 10 tornillos de rosca fina como se muestra en la imagen siguiente.

Paso 6 - Bloquear 4 tornillos

Bloquee los 4 tornillos de rosca gruesa como se muestra en la imagen siguiente.

Cómo verificar la finalización/éxito

Verifique la apariencia: los tornillos no deben estar sueltos y el panel trasero no debe deformarse obviamente.
