Conjunto de interruptor de alimentación
¿Qué es
El conjunto de interruptor de alimentación es un módulo montado en la esquina inferior izquierda de la parte trasera de la impresora. Contiene un conector para el cable de alimentación, un interruptor para controlar la alimentación de la impresora y cables utilizados para conectarlo a la fuente de alimentación de la impresora, la placa AC y la tierra.
Cuándo reemplazar
- Cuando el interruptor esté dañado
- Cuando el cable de conexión interna esté dañado
- Cuando el conector tenga mala conexión
Herramientas y materiales necesarios
- Conjunto de interruptor de alimentación nuevo
- Llave Allen H1.5 H2.0
- Destornillador Phillips
- Pinzas, palanca o herramienta plana
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la siguiente guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Guía de operación - Desmontaje
Nota: Si es usuario de X1E y necesita reemplazar el cable de conexión de AC a la fuente de alimentación, consulte simultáneamente la Wiki Tutorial de instalación de fuente de alimentación interna X1E.
Paso 1 - Desconectar el cable de alimentación
Desconecte el cable de alimentación del conector de alimentación.
Paso 2 - Retirar los tornillos
Retire los 10 tornillos de dientes finos y 4 tornillos de dientes gruesos de la cubierta trasera, como se muestra. Estos dos tipos de tornillos no deben mezclarse, así que manténgalos separados para evitar confusiones.
Paso 3 - Retirar el panel trasero
Retire el panel trasero, desbloqueando primero los puertos de tensión de la correa del lado izquierdo y luego el del lado derecho, para evitar atascos.
Paso 4 - Retirar el conducto de purga
Retire 2 tornillos y retire el conducto de purga.
Nota: Las versiones más nuevas de la máquina tienen 1 tornillo adicional en el lado izquierdo del deslizador que se puede retirar con una llave Allen H2.0.
Paso 5 - Retirar el panel lateral derecho
Consulte esta Wiki para retirar el panel lateral derecho de la máquina.
Paso 6 - Retirar la cubierta de cables
Retire la guía de cables retirando los 2 tornillos con una llave Allen H2.0.
Retire 6 tornillos usando una llave Allen H1.5, mueva la cubierta de cables hacia un lado.
Paso 7 - Desconectar los cables de alimentación del módulo y la placa AC

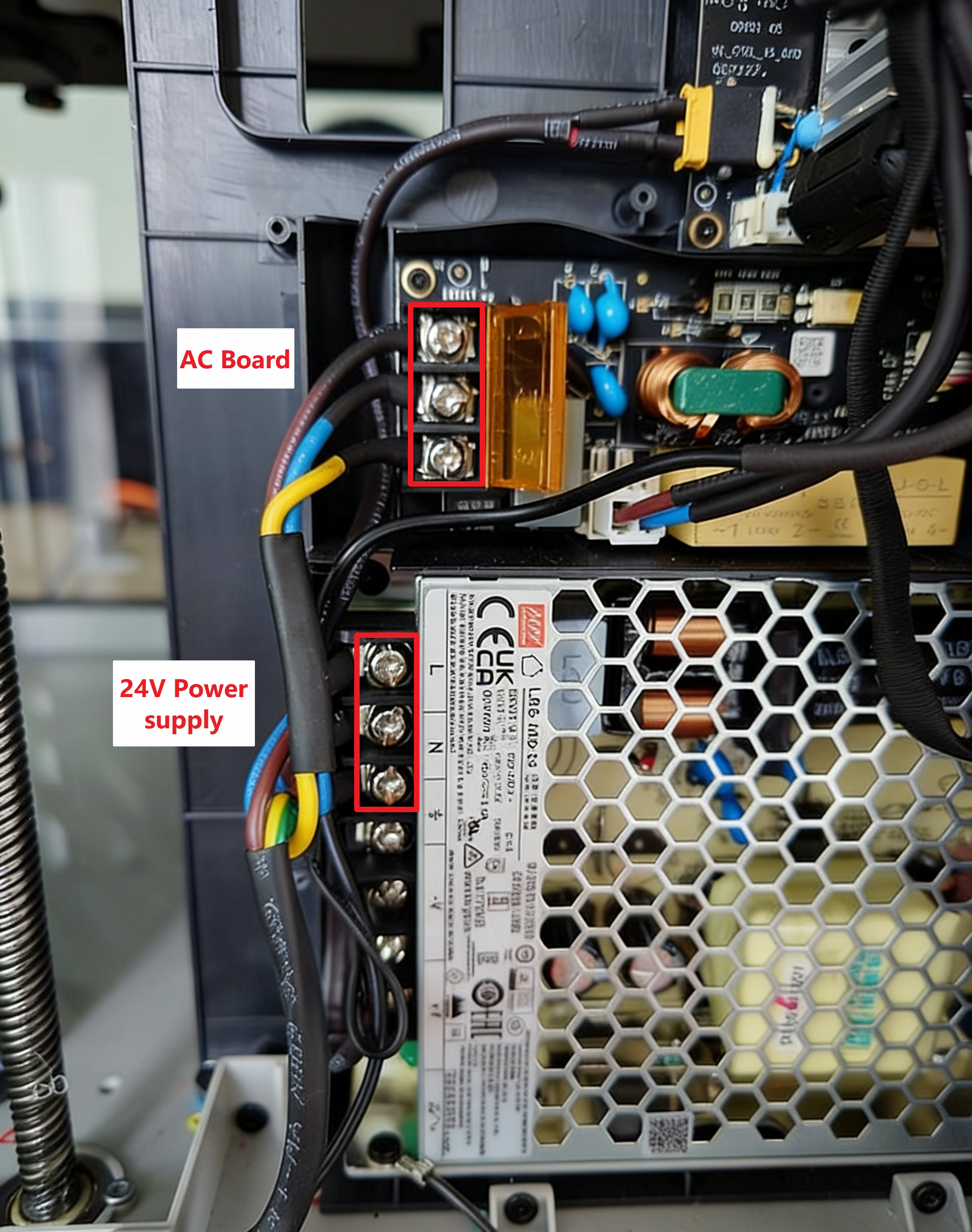

Use un destornillador Phillips para aflojar los 6 cables como se muestra en la imagen a continuación y tire hacia la izquierda para desconectarlos.
Paso 8 - Retirar el alambre de tierra

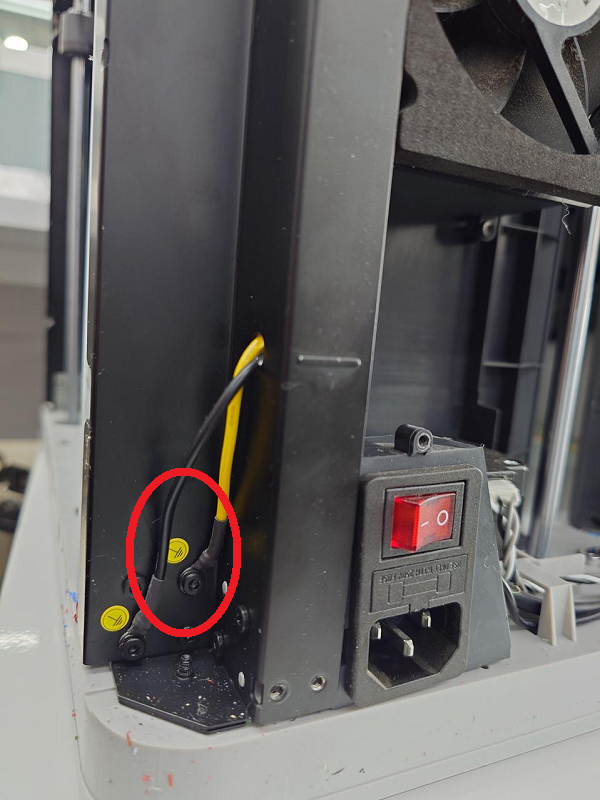

Retire el alambre de tierra aflojando el tornillo de retención con una llave H2.0 desde el exterior de la viga vertical cerca del bloque de interruptor de alimentación.
Nota: Hay dos alambres de tierra fijados en la viga vertical, uno para la tierra de toda la máquina (conectado al bloque de interruptor de alimentación) y otro para la tierra de la cama caliente. Solo afloje el alambre de tierra de toda la máquina.
Paso 9 - Retirar el módulo de interruptor de alimentación
Use una herramienta plana para aflojar las cuatro pestañas a través de las cuatro aberturas en el marco en ambos lados del marco del interruptor de alimentación.
Retire la cinta de cableado y retire el cable desconectado en el paso 7 pasando por los clips de cable de derecha a izquierda. El conjunto de interruptor de alimentación podrá retirarse junto con el cable para completar el desmontaje.
Guía de operación - Montaje
Paso 1 - Instalar el conjunto de interruptor de alimentación

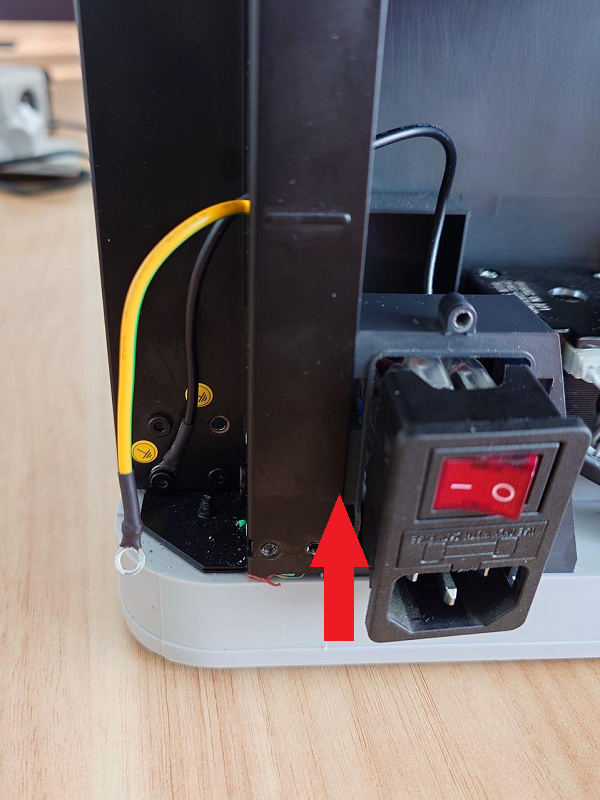

Pase todos los cables del nuevo conjunto de interruptor de alimentación a través del marco. Empuje el conjunto de interruptor de alimentación hacia adentro hasta que todas las pestañas estén en su lugar y el conjunto esté firmemente asegurado a su marco.
Paso 2 - Conectar el alambre de tierra
Pase el alambre de tierra a través de la viga vertical y luego use una llave H2.0 para asegurarlo a la viga vertical.
Nota: La tierra es una medida importante para garantizar la seguridad eléctrica, asegúrese de fijar firmemente el alambre de tierra.
Paso 3 - Conectar los cables
Pase los cables a través de los clips de cable de izquierda a derecha y aplique la cinta de sujeción. Use un destornillador Phillips para asegurar el conector de cable a la fuente de alimentación y la placa AC con tornillos Phillips.
NOTA: Al conectar la placa AC superior, la secuencia de cables de arriba a abajo debe ser Neutro-Vivo-Tierra, es decir, los colores son Azul-Café-Amarillo/Verde. Hay dispositivos enviados con conexión inversa de neutro-vivo antes de agosto de 2023 (como se muestra en la imagen). Debido a la protección del circuito, este fenómeno no afecta el funcionamiento de la impresora, pero ocurrirá un disparo al conectar la impresora a un enchufe polarizado.
Paso 4 - Instalar la cubierta de cables
Fije 6 tornillos usando una llave Allen H1.5 para asegurar la cubierta de cables.
Instale la guía de cables fijando 2 tornillos con una llave Allen H2.0.
Paso 5 - Instalar el panel lateral
Consulte esta Wiki para instalar el panel lateral derecho.
Paso 6 - Instalar el conducto de purga
Instale el conducto de purga y fíjelo con 2 tornillos.
Si se retiró el tornillo adicional del lado del conducto, recuerde colocarlo de nuevo.
Paso 7 - Instalar el panel trasero
Pase primero el soporte de tubo y el puerto de tensión de la correa del lado derecho para instalar el panel trasero.
Paso 8 - Fijar los tornillos
Vuelva a colocar la cubierta trasera. Tenga en cuenta los diferentes tipos de tornillos utilizados (10 tornillos de dientes finos y 4 tornillos de dientes gruesos).
Verificar la funcionalidad

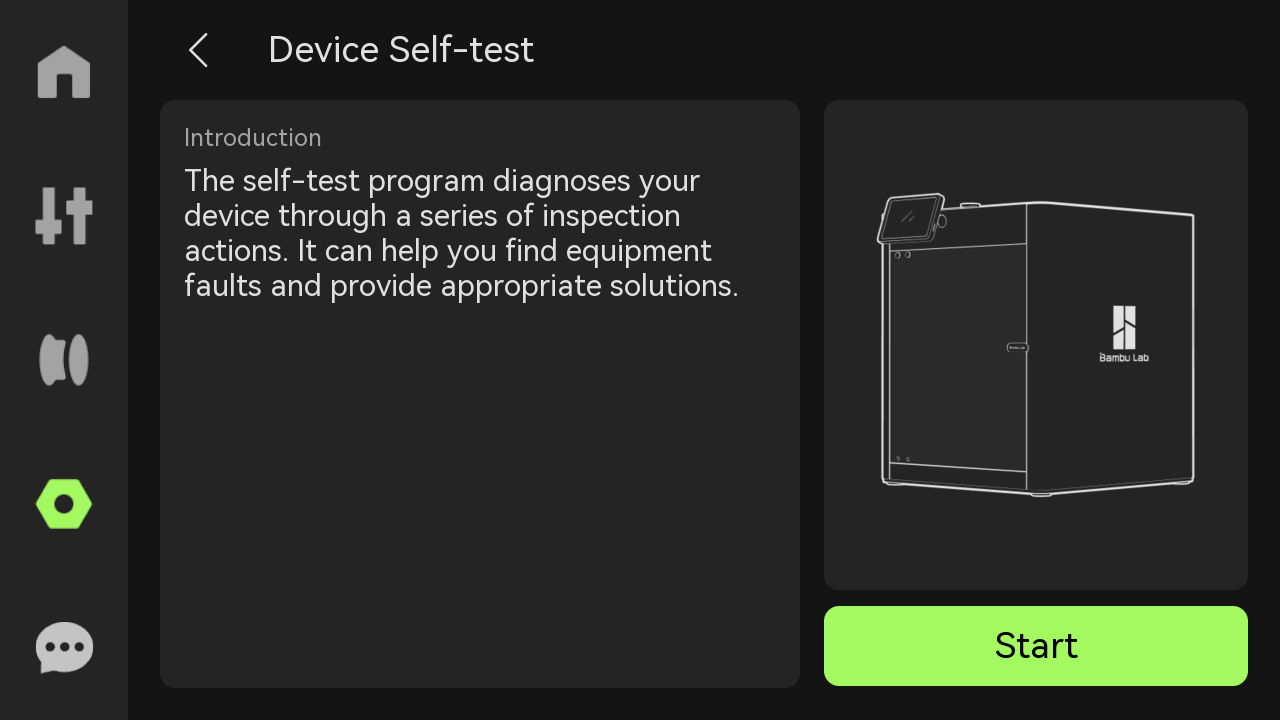

Conecte el cable de alimentación y encienda la impresora. Vaya a Configuración > Herramientas > Prueba automática del dispositivo para iniciar una prueba. Si no ocurren errores, el reemplazo se completó con éxito.
