Fuente de Alimentación Interna X1E
Debido a cambios en el producto, la X1E ha cambiado el módulo de alimentación, aumentado la potencia y añadido un ventilador de refrigeración.
Esta página proporciona las pautas relevantes para desmontar y montar la fuente de alimentación interna X1E, explicando las precauciones correspondientes. También puede consultar esta página para desmontar y montar las piezas reemplazables involucradas en este proceso.
Lista de Piezas
Lista de Piezas Asociadas
Lista de Tornillos
Herramientas y materiales necesarios
Llave hexagonal H1.5 / H2.0
Destornillador cruzado
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Desmontaje
Paso 1: Retirar el Panel Trasero
Retire la cubierta de vidrio, y luego, como se muestra en la Figura 1-1-1, retire 9 tornillos A, 4 tornillos B y 1 tornillo C con la llave hexagonal H2.0;
Como se muestra en la Figura 1-1-2, empuje ligeramente el panel trasero hacia la derecha y afloje el panel trasero del tensador del lado derecho;
Como se muestra en la Figura 1-1-3, aplique fuerza hacia la izquierda, libere el panel trasero del tensador izquierdo y retire el panel trasero.
Paso 2: Retirar el Conducto de Exceso
Como se muestra en la Figura 1-2-1, retire 2 tornillos D con la llave hexagonal H1.5;
Como se muestra en la Figura 1-2-2, retire 1 tornillo E con la llave hexagonal H2.0;
Retire el conducto de exceso, como se muestra en la Figura 1-2-3.
Paso 3: Retirar el Ventilador del Regulador de Temperatura de la Cámara
Como se muestra en la Figura 1-3-1, retire 3 tornillos B con la llave hexagonal H2.0 y retire el conducto de aire;
Como se muestra en la Figura 1-3-2, desconecte la conexión del ventilador de la interfaz etiquetada como FAN1 en la placa de control principal, afloje el cable del ventilador de las tres abrazaderas de cable y retire 1 tornillo F con la llave hexagonal H2.0;
Retire el ventilador del regulador de temperatura de la cámara, como se muestra en la Figura 1-3-3.
(Solo debe retirar el conducto de aire al reemplazar la fuente de alimentación)
Paso 4: Retirar la Placa de Conexión de Interfaz de Red y AMS
Como se muestra en la Figura 1-4-1, retire 2 tornillos G y 1 tornillo F con la llave hexagonal H2.0 para aflojar la placa con la placa de soporte;
Como se muestra en la Figura 1-4-2, desconecte los tres conectores y retire la placa de interfaz de red y AMS;
Como se muestra en la Figura 1-4-3, los conectores numerados están conectados a los siguientes objetos:
1- Placa de control del calentador de cámara 2- Placa MC 3- Placa de interfaz de red 4- Cable de red 5- AMS
Paso 5: Retirar el Ventilador de Refrigeración de la Fuente

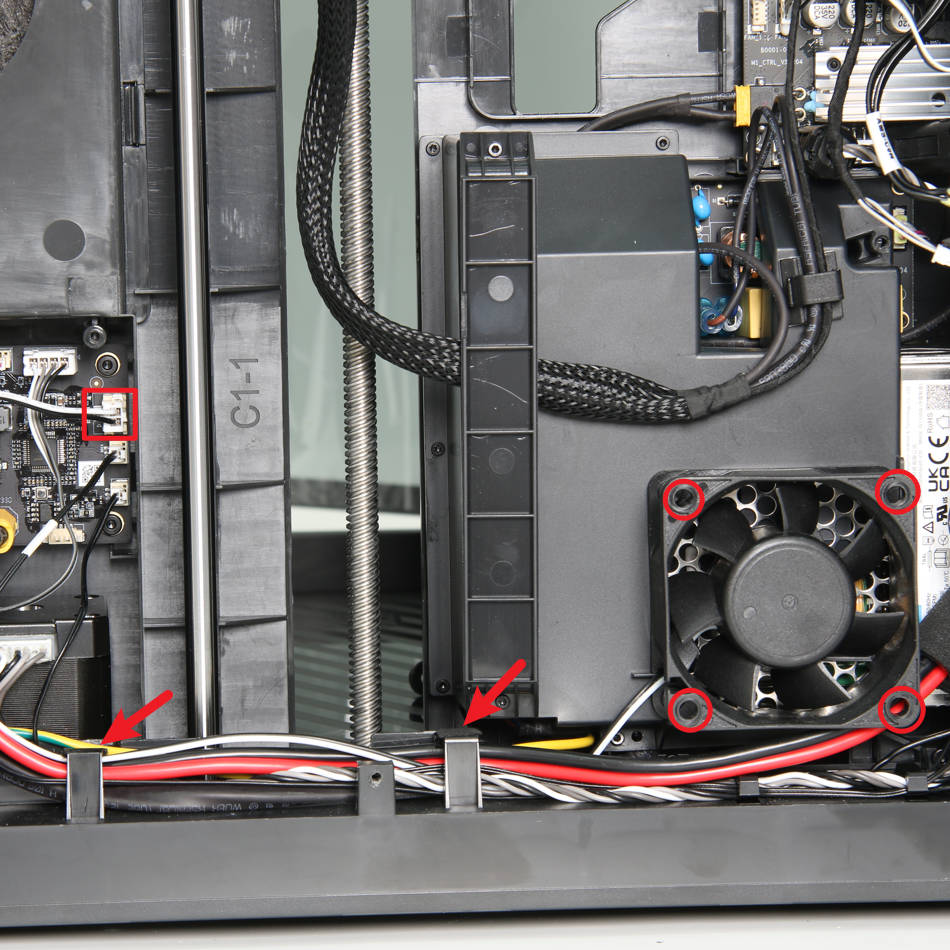

Como se muestra en la Figura 1-5-1, desconecte el cable del ventilador de refrigeración de la placa de control del calentador, retire 4 tornillos G y retire el ventilador de refrigeración.
Fig. 1-5-1
Paso 6: Retirar la Fuente de Alimentación Interna
Como se muestra en la Figura 1-6-1, desconecte el cable NTC de la fuente de alimentación de la placa de control del calentador, afloje el cable NTC de las abrazaderas de cable en la base, retire 7 tornillos D con una llave hexagonal H1.5 y abra la cubierta protectora de la fuente;
Como se muestra en las Figuras 1-6-2 y 1-6-3, desconecte el cable de entrada de la fuente, retire el manguito de goma del enchufe de tierra, presione para desbloquear el enchufe y retire el conector, y afloje 1 tornillo con un destornillador cruzado para desconectar el cable de tierra negro;
Como se muestra en la Figura 1-6-4, tire de la correa del eje Z para bajar la cama caliente hasta el fondo y retire los 4 tornillos H usando una llave hexagonal H2.0;
Como se muestra en la Figura 1-6-5, retire la fuente, afloje 3 tornillos con un destornillador cruzado, retire el cable de alimentación del módulo de calentador, el cable de alimentación de la placa MC y su cable de tierra, y luego retire la fuente;
Como se muestra en la Figura 1-6-6, retire la cinta adhesiva y el pegamento blanco, y el NTC podrá retirarse de la fuente (Esta operación solo es necesaria al reemplazar el NTC).
Montaje
Paso 1: Instalar la Fuente de Alimentación Interna
Como se muestra en la Figura 2-1-1, instale el resistor NTC en la fuente y fíjelo con cinta adhesiva o gel de silicona;
Como se muestra en las Figuras 2-1-2 y 2-1-3, conecte los cables de alimentación de la placa MC y la placa de control del calentador a los terminales de salida de la fuente, los cables rojos deben conectarse a Vo+, y los cables negros a Vo-, luego bloquee los tornillos de terminal, conecte el cable de tierra al tornillo en la esquina superior derecha y apriete el tornillo;
Como se muestra en la Figura 2-1-4, confirme que la fuente está instalada en su lugar desde el interior de la cámara, y fije con 4 tornillos H;
Como se muestra en la Figura 2-1-5, conecte los cables de entrada, conecte dos cables de tierra, apriete el tornillo y coloque el manguito de goma en su posición, y conecte el enchufe de entrada de alimentación;
Como se muestra en la Figura 2-1-6, conecte el cable NTC al conector de la placa de control del calentador, organice el cable en las abrazaderas, instale la cubierta protectora de la fuente y fije con 7 tornillos D.
Nota: Antes de instalar la tapa protectora de la fuente de alimentación, verifique la posición de instalación del cable de alimentación y evite el agujero de tornillo, como se muestra en la Figura 2-1-7.
Fig. 2-1-7
Paso 2: Instalar el ventilador de refrigeración de la fuente de alimentación
Como se muestra en la Figura 2-2-1, instale el ventilador de refrigeración de la fuente de alimentación. Tenga en cuenta que la dirección de salida del cable del ventilador debe estar en la esquina inferior izquierda. Fije con 4 tornillos G. Luego conecte el ventilador a la placa de control del módulo de calentamiento y organice el cable del ventilador. Inserte el cable en las abrazaderas de cable.
Fig. 2-2-1
Paso 3: Instalar la interfaz de red y la placa de conexión AMS
Como se muestra en la Figura 2-3-1, los conectores numerados están conectados a los siguientes objetos:
1- Placa de control del calentador de cámara 2- Placa MC 3- Placa de interfaz de red 4- Cable de red 5- AMS
Como se muestra en la Figura 2-3-2, según las descripciones de las interfaces anteriores, conecte los 3 conectores en secuencia;
Como se muestra en la Figura 2-3-3, instale la interfaz de red y la placa de conexión AMS, y fije con 2 tornillos H y 1 tornillo F.
Paso 4: Instalar el ventilador regulador de temperatura de la cámara
Como se muestra en la Figura 2-4-1, instale el ventilador regulador de temperatura de la cámara, fije el ventilador con 1 tornillo F, luego organice el cable del ventilador en las abrazaderas de cable siguiendo la ruta indicada por la flecha en la figura, y finalmente conéctelo al conector de la placa MC marcado como FAN1;
Como se muestra en la Figura 2-4-2, instale el conducto de aire debajo del ventilador regulador de temperatura de la cámara y fije con 3 tornillos B.
Paso 5: Instalar el conducto de exceso
Como se muestra en la Figura 2-5-1, instale el conducto de exceso en la impresora, las abrazaderas en ambos lados del conducto deben deslizarse en su lugar y confirmar que los cables de conexión no estén comprimidos;
Como se muestra en la Figura 2-5-2, fije 1 tornillo E en el lado izquierdo del conducto;
Como se muestra en la Figura 2-5-3, fije 2 tornillos D en la parte superior del conducto.
Paso 6: Instalar la placa trasera
Como se muestra en la Figura 2-6-1, primero pase el soporte de tubo a través de la placa trasera, luego instale la pieza cerca del tensor en el lado derecho en su lugar, puede usar la llave hexagonal para presionar el borde para instalarla;
Como se muestra en la Figura 2-6-2, tire de la placa trasera hacia la izquierda e instale la pieza cerca del tensor izquierdo en su lugar, puede usar la llave hexagonal para presionar el borde y ayudar en la instalación;
Como se muestra en la Figura 2-6-3, fije la placa trasera con 9 tornillos A, 4 tornillos B y 1 tornillo C.
Verificar la funcionalidad
-
Conecte el AMS a la impresora y encienda la impresora, confirme que la impresora y el AMS se inicien normalmente;
-
Operar en la pantalla, toque el icono del ventilador regulador de temperatura de la cámara, luego encienda el ventilador, confirme que el ventilador se pueda encender y apagar normalmente;
-
Operar en la pantalla, toque el icono de temperatura de la cámara, establezca una temperatura superior a la actual y confirme que el ventilador de refrigeración de la fuente de alimentación y el ventilador del calentador comiencen a funcionar.
Si la prueba falla, verifique todas las conexiones nuevamente e inténtelo de nuevo. Si aún no funciona, póngase en contacto con el equipo de servicio de Bambu Lab.
Paso de calibración después de la operación
No es necesario realizar ninguna calibración u operación antes de usar la impresora después del reemplazo de las piezas correspondientes en esta página.
