Paquete de cables de impresora (4 en 1)

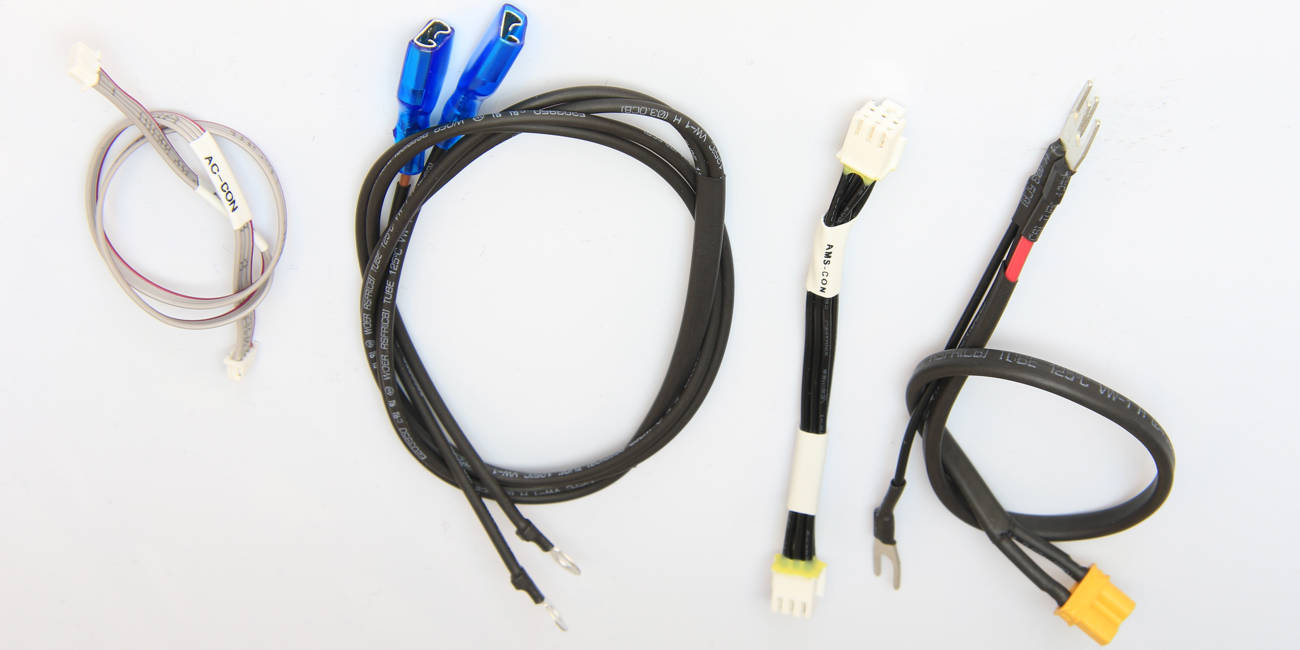

Colección de 4 cables de conexión internos para impresoras de las series X y P, listados a continuación:
- Cable de placa MC a placa AC* 1;
- Cable de alimentación de la cama caliente*1;
- Cable de placa MC a placa de interfaz AMS*1
- Cable de alimentación de la placa MC*1
(De izquierda a derecha)
Cuándo utilizar
- Enchufes dañados que afecten la instalación;
- Cables dañados;
- De acuerdo con el diagnóstico del Equipo de Soporte Técnico de Bambulab.
Herramientas y materiales necesarios
- Llave hexagonal H2.0 / H1.5
- Destornillador cruz
- Pinzas
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar posibles daños en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos todo lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Retirar e instalar el panel trasero, el conducto de exceso y la cubierta del cable de alimentación
Paso 1 - Retirar e instalar el panel trasero
Consulte el contenido de El panel trasero para retirar (e instalar) el panel trasero.
Paso 2 - Retirar e instalar el conducto de exceso
Paso 3 - Retirar e instalar la cubierta del cable de alimentación
Reemplazar el cable de la placa de interfaz AMS

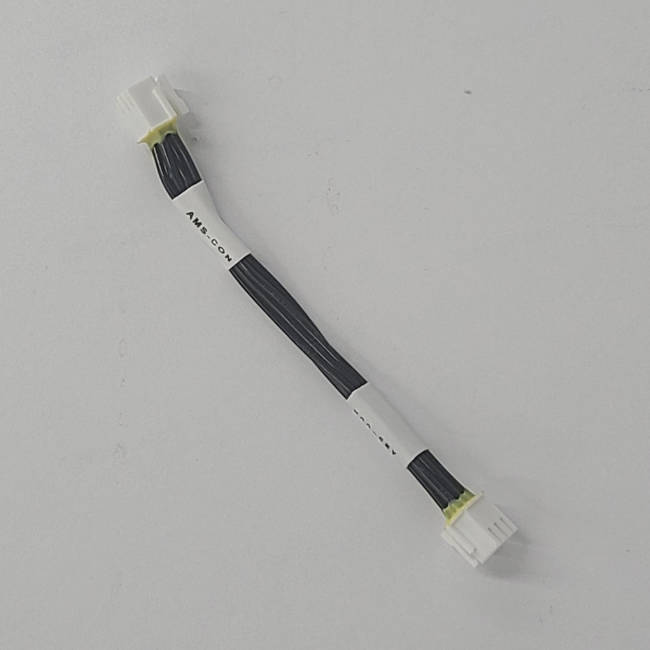

El cable negro conecta la placa MC y la placa de interfaz AMS.
Desconecte el cable de conexión de la placa de interfaz AMS, y luego desconecte el cable de conexión de la placa MC para retirar el cable de conexión de la placa de interfaz AMS.

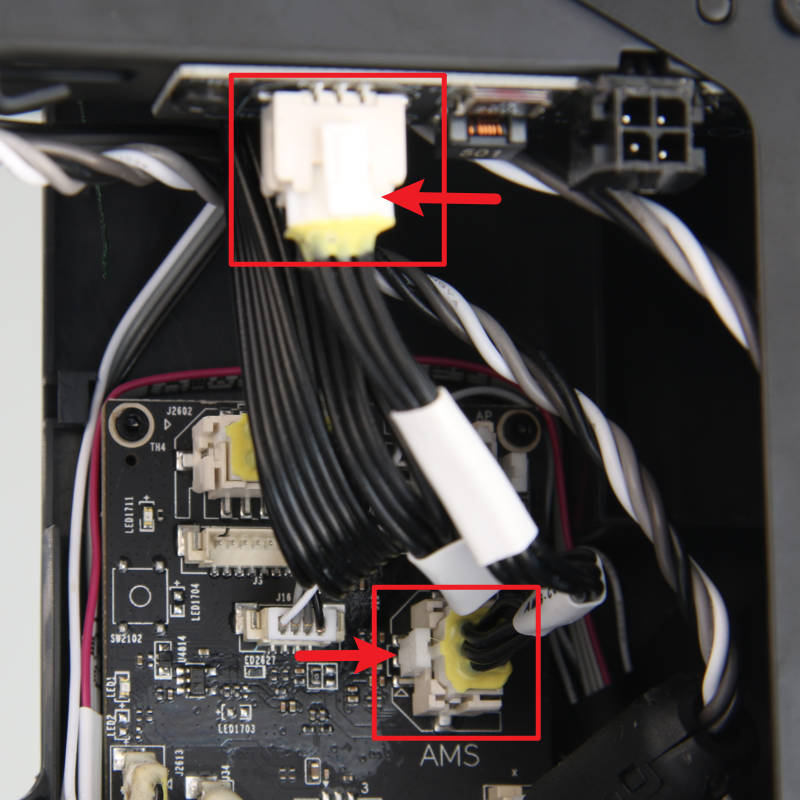

Antes de conectar el cable, preste atención a la dirección de la lengüeta del conector y conecte el cable al conector correspondiente de la placa MC y la placa de interfaz AMS.
Reemplazo del cable MC-AC
El cable gris que conecta la placa AC con la placa MC.
Utilice pinzas para retirar parte de la cola blanca del conector de la placa MC, desconecte el cable de la placa MC y la placa AC en secuencia, luego retire la cinta negra y retire el cable MC-AC defectuoso.
Coloque el nuevo cable MC-AC según se muestra en la figura a continuación y conéctelo a los conectores correspondientes. Utilice la cinta negra original para fijar el cable y aplique cola blanca de silicona en el conector de la placa MC para reforzarlo.
Reemplazo del cable de alimentación de la placa MC
El cable de conexión desde el módulo de alimentación hasta la placa MC y que suministra energía a la placa principal.
Desconecte el conector amarillo, afloje 3 tornillos con un destornillador cruzado, extraiga 3 cables y retire el cable de alimentación de la placa MC defectuoso.
Instale el nuevo cable de alimentación de la placa MC según se muestra en la figura a continuación, conecte el conector amarillo, conecte los 3 cables a los terminales correspondientes y apriételos con un destornillador cruzado.
Reemplazo del cable de alimentación de la cama caliente

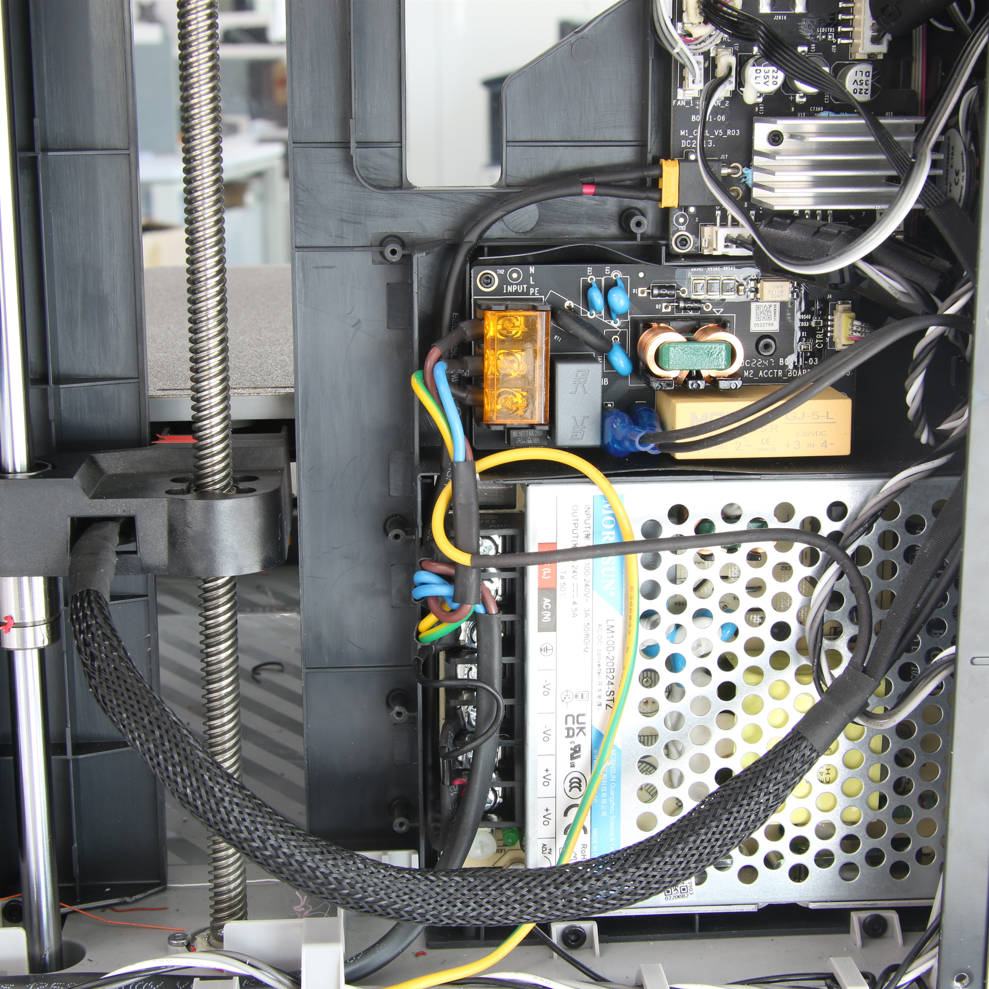

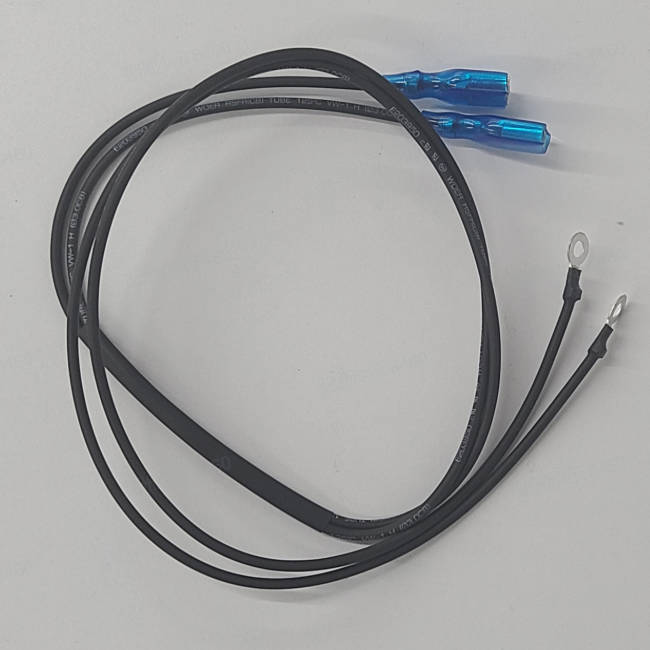

El cable negro que va desde la placa de control AC hasta la cama caliente y suministra energía a la cama caliente.
Consulte el contenido de Reemplazar el cable de señal de la cama caliente (para cama V3) para retirar la cama caliente de los 3 deslizadores Z y colocarla boca abajo sobre la base de la impresora.
Utilice una llave hexagonal H1.5 para retirar 2 tornillos F, retire la cubierta de terminal y luego utilice un destornillador cruzado para aflojar 2 tornillos, retirando el cable de alimentación de la cama caliente defectuoso.
Conecte el nuevo cable de alimentación de la cama caliente al terminal de la cama caliente y fíjelo con tornillos, luego instale la cubierta de terminal y fije con 2 tornillos F.
Consulte el contenido de Reemplazar el cable de señal de la cama caliente (para cama V3) para instalar la cama caliente y organizar los cables.
Verificación de funcionamiento
- Conecte AMS a la impresora y encienda la impresora para suministrar energía a AMS. La luz indicadora del primer alimentador se enciende, lo que indica que la alimentación de la placa MC y la conexión de la placa de interfaz AMS son normales;
- Configure la temperatura de la cama caliente en la pantalla. Si la temperatura se eleva normalmente, significa que el cable MC-AC y el cable de alimentación de la cama caliente están conectados correctamente.
Si surge algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
Paso de calibración después de la operación
El reemplazo del cable de alimentación de la cama caliente requiere una calibración del dispositivo. Realice el siguiente procedimiento:
Asegúrese de que la cámara y la cama caliente estén despejadas, luego vaya al menú de configuración en la pantalla, seleccione "Calibración" y presione "Iniciar calibración".
Si todo funciona correctamente y no hay errores ni advertencias durante la calibración, el reemplazo fue exitoso. De lo contrario, verifique sus conexiones e inténtelo nuevamente. Si el problema persiste, contacte al equipo de servicio para obtener asistencia adicional.
