¿Qué es el cable de señal de la cama caliente?
El cable de señal de la cama caliente es un cable de 6 pines que conecta la cama caliente y la placa MC.
Cuándo utilizarlo
- La temperatura de la cama caliente es anormal y se ha verificado que los conectores están en buen estado;
- Se pierde la temperatura de la cama caliente durante el movimiento de la cama o la impresión;
- Hay daños visibles en el cable o en el conector;
- Tras confirmación del equipo de postventa, se necesita reemplazar el cable de señal.
Herramientas y materiales necesarios
- Cable de señal de cama caliente nuevo (6 pines)
- Llave hexagonal H1.5/H2.0
- Pinzas
- Secador de pelo
- 3 tornillos de fijación para el deslizador Z (si se reservaron tras el desempaque)
- Cinta y pegamento necesarios
Pegamento de silicona, solo de referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de iniciar el proceso descrito en esta guía, asegúrese de que la máquina esté apagada.
Guía de operación

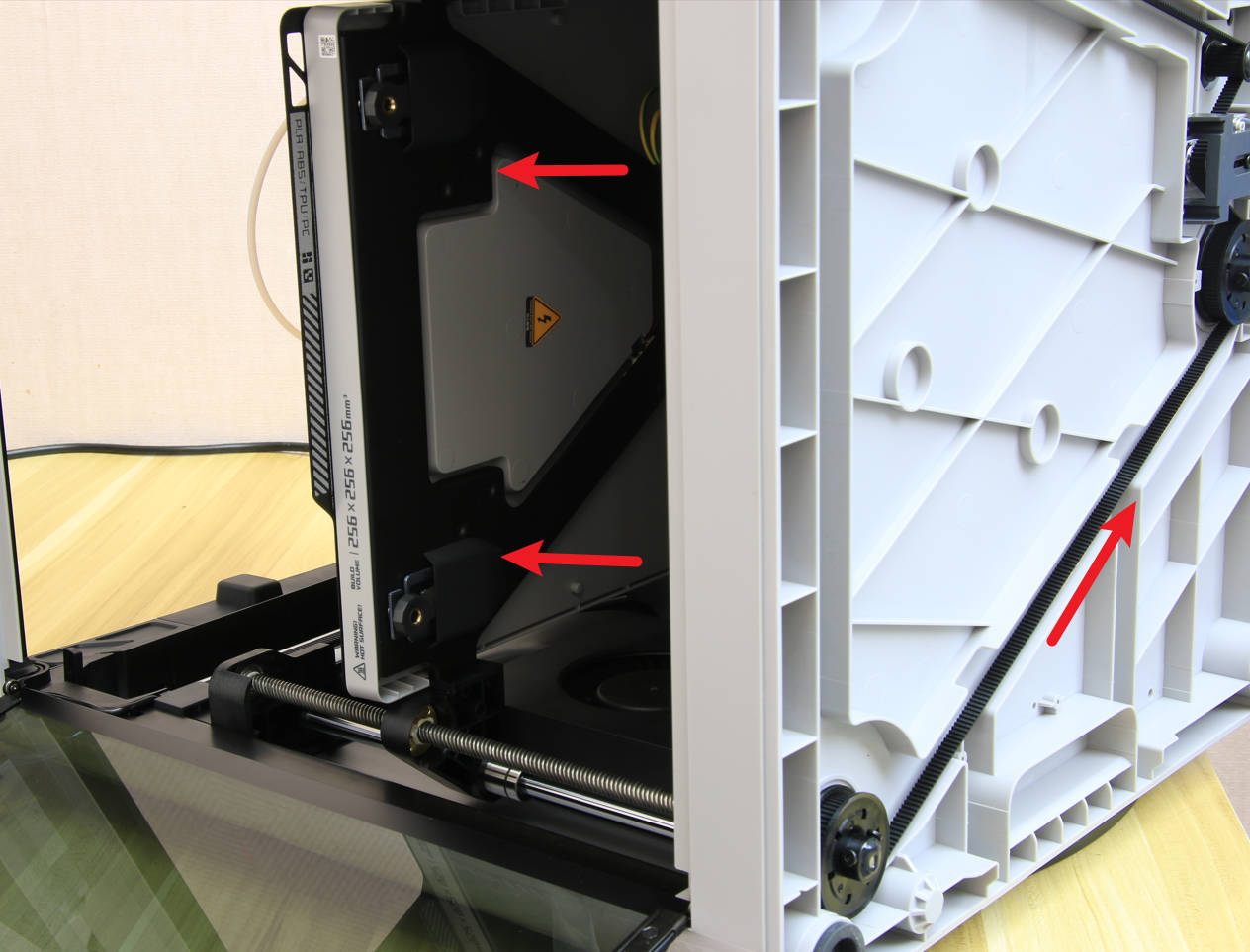

Paso 1 - Ajustar la posición de la cama caliente
En estado de arranque, controle el movimiento de la cama caliente a través de la pantalla, y colóquela a una altura de aproximadamente dos tercios de su recorrido. Luego apague la impresora, desconecte el cable de alimentación y retire la cubierta superior de vidrio. También puede colocar la impresora de lado mientras está apagada, y luego tirar de la correa Z para elevar la cama caliente a una altura de aproximadamente dos tercios de su recorrido.

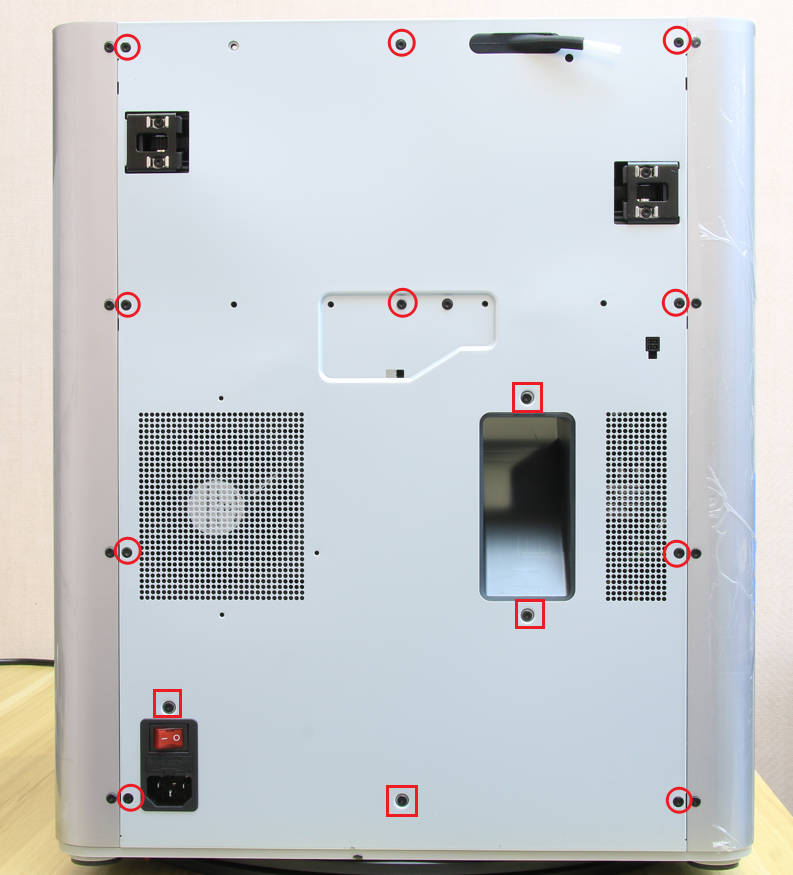

Paso 2 - Retirar los tornillos de la cubierta trasera
NOTA: Este procedimiento implica muchos tornillos. Por favor, etiquete cada uno y agrúpelos en secciones separadas para evitar problemas.
Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrados en la imagen. Hay dos tipos de tornillos, así que manténgalos separados y recuerde dónde corresponden.
Paso 3 - Retirar el panel trasero
Para retirar la cubierta trasera, es importante primero tirar del lado derecho para evitar que el puerto de tensión de la correa derecha interfiera, seguido del lado derecho. Empuje la salida del tubo PTFE hacia adentro para liberarla de la cubierta.
Paso 4 - Retirar el conducto excedente
Como se muestra en la figura, retire un tornillo plateado con una llave hexagonal H2.0, retire 2 tornillos negros con una llave hexagonal H1.5, y luego retire el conducto excedente.

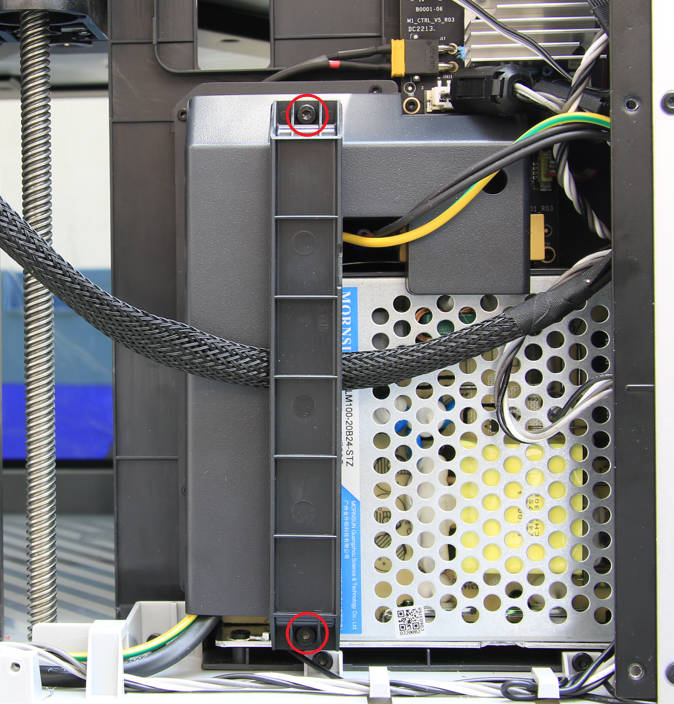

Paso 5 - Retirar el soporte de cable
Retire los 2 tornillos con una llave hexagonal H2.0, y luego retire el soporte de cable.
Paso 6 - Desconectar el cable de señal de la cama caliente
Se recomienda retirar parte del pegamento de silicona del conector (use pinzas o un secador de pelo para calentarlo, pero no utilice una pistola de calor), y luego desconectar el cable de señal de la cama caliente. Si los cables de conexión MC-AC están unidos con pegamento de silicona, puede desconectarlos juntos.
Paso 7 - Sacar el cable de señal del entramado de cables
Despegue cuidadosamente la cinta en ambos extremos del entramado, y luego saque el cable de señal.

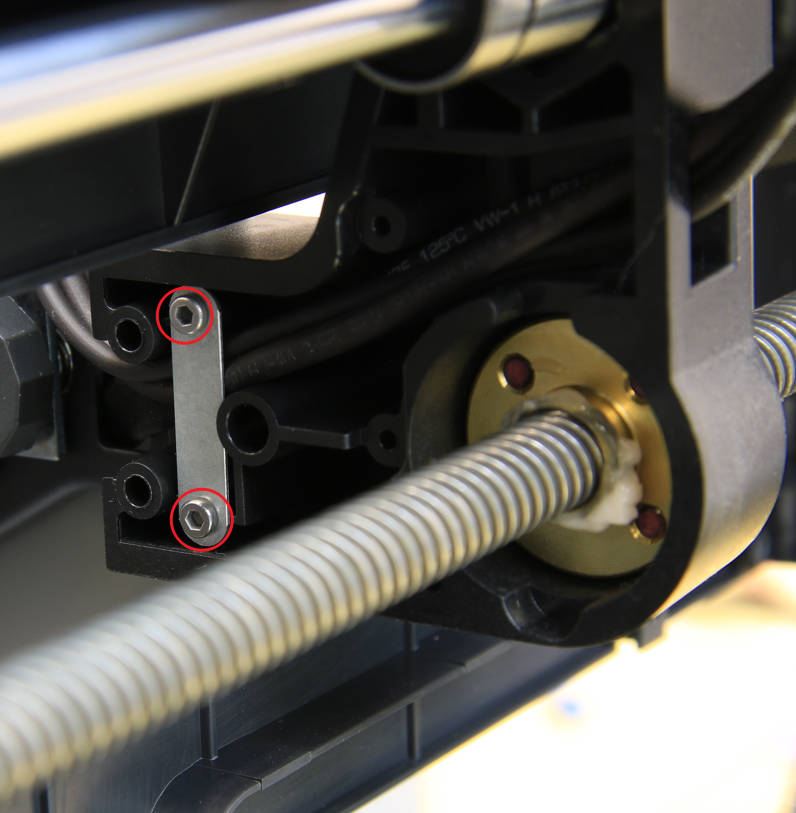

Paso 8 - Retirar la placa de sujeción
Desenrosque 2 tornillos y retire la placa de sujeción.
Paso 9 - Retirar la cama caliente
Utilice la llave hexagonal H2.0 para aflojar con cuidado los seis tornillos que sujetan la cama caliente y levántela lejos de los deslizadores Z. Luego gírela y colóquela sobre la base inferior.

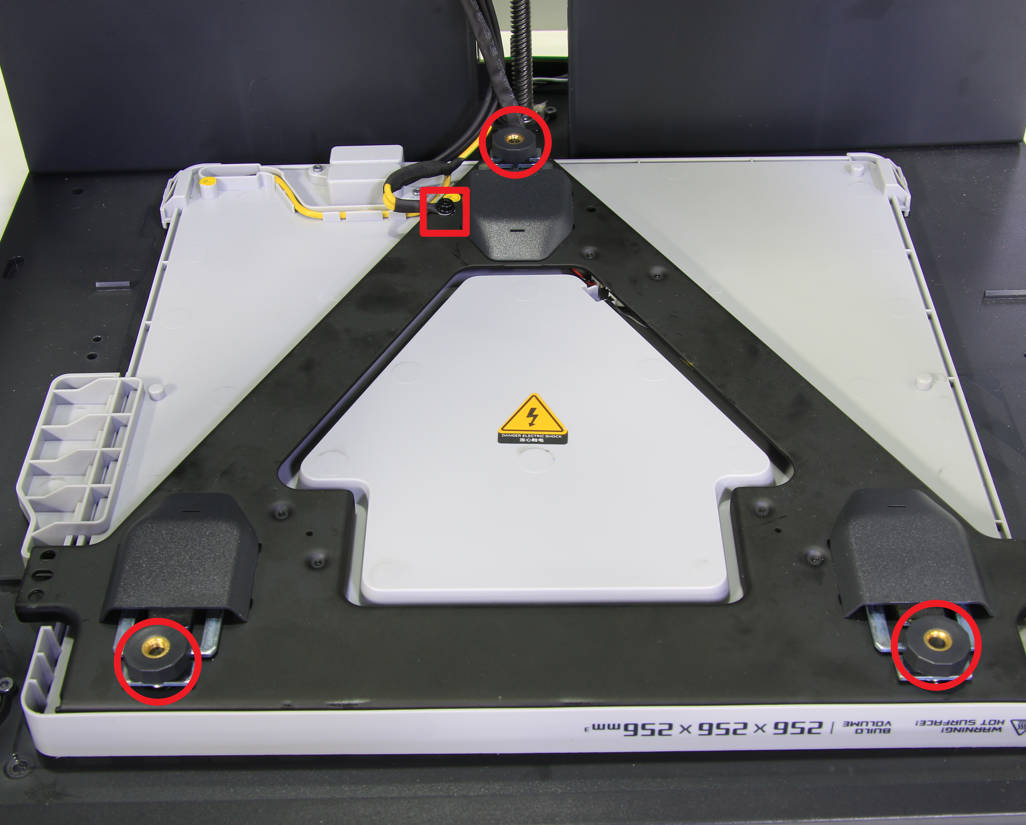

Paso 10 - Retirar las tuercas de nivelación
Retire las 3 tuercas de nivelación y las gomas, y retire el tornillo de fijación del cable de tierra.

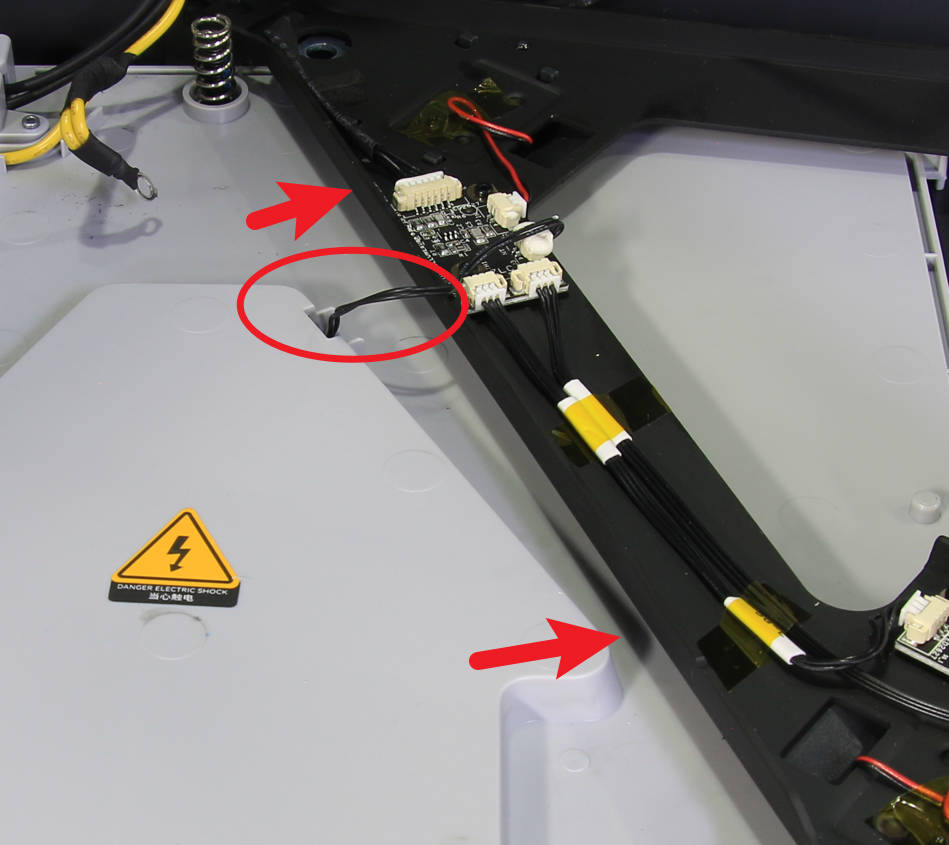

Paso 11 - Abrir el soporte de la cama caliente
Gire de izquierda a derecha para abrir el soporte de la cama caliente, teniendo en cuenta que hay un cable de 2 pines conectado en la placa, sin dañarlo.

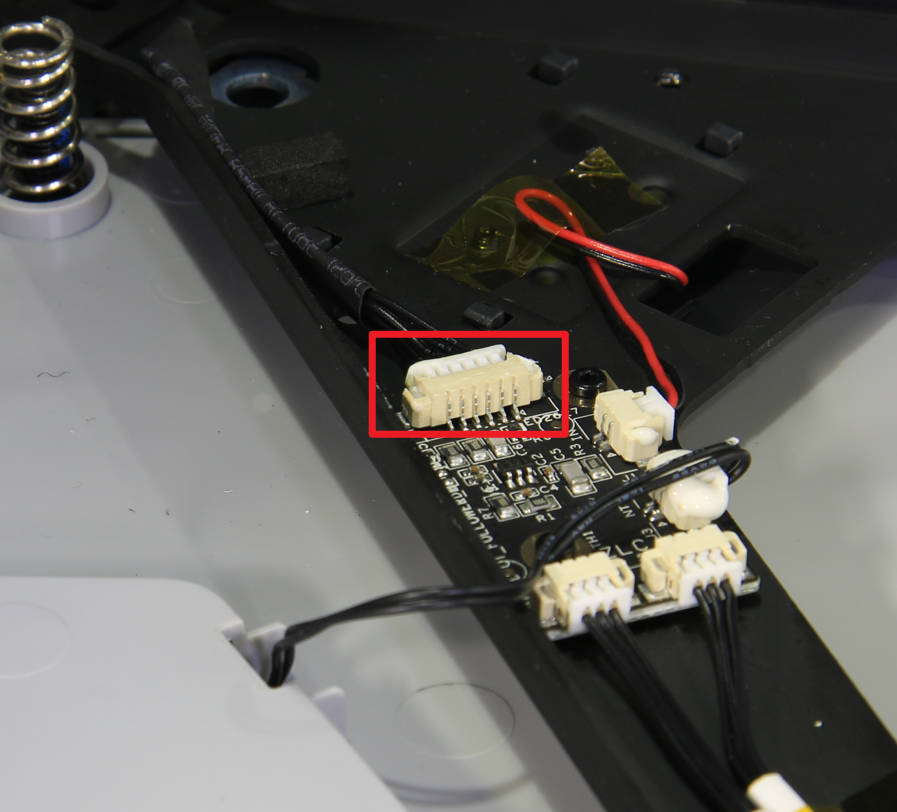

Paso 12 - Retirar el cable de señal de la cama caliente
Limpie el pegamento de silicona del conector del cable de señal de la cama caliente, desconéctelo y luego retire el cable de señal de la cama caliente.

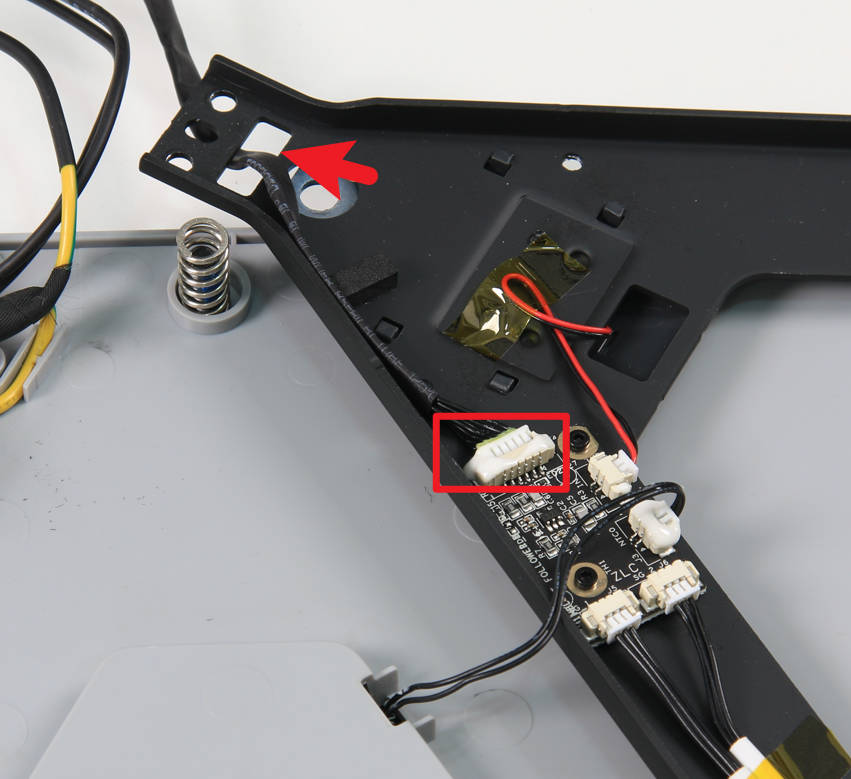

Paso 13 - Conectar el cable de señal de la cama caliente
Pase el cable de señal de la cama caliente a través del orificio de cable en el soporte de la cama caliente, conéctelo al conector de la placa y refórcelo con pegamento de silicona.

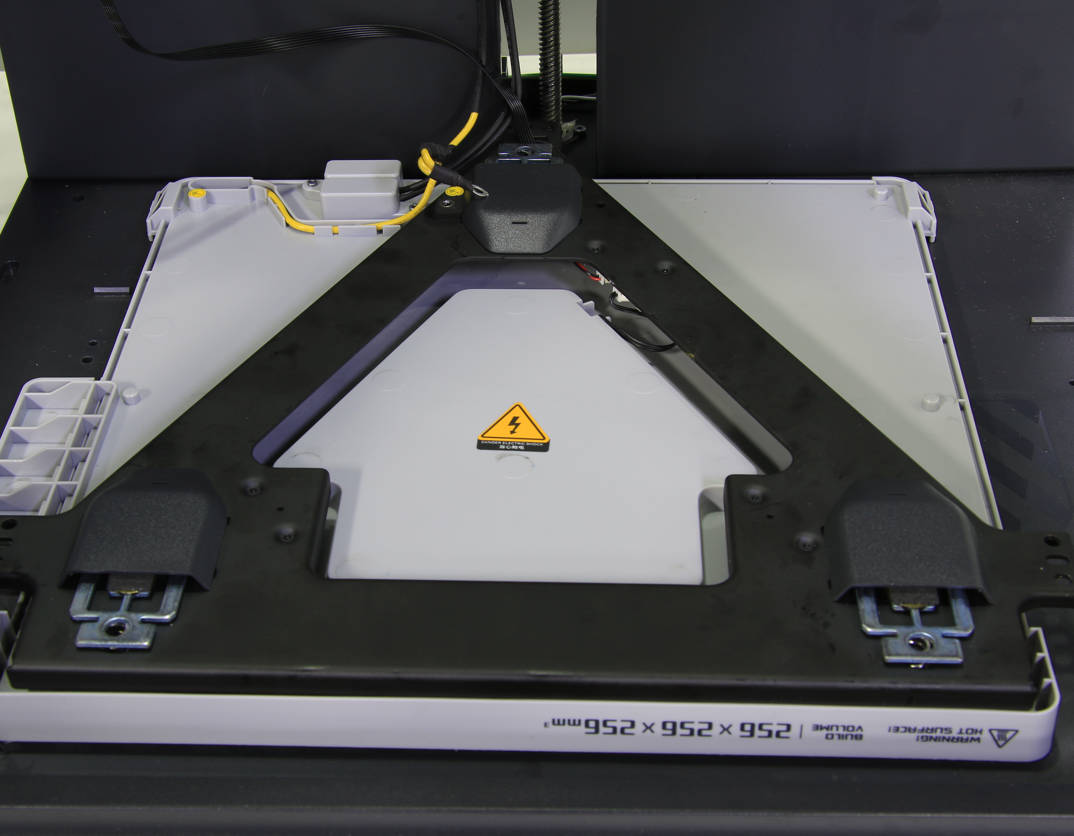

Paso 14 - Ajustar el soporte de la cama caliente
Coloque el soporte de la cama caliente y ajuste su posición.
Paso 15 - Instalar las tuercas de nivelación
Presione el soporte de la cama caliente para exponer los pernos, inserte las 3 tuercas de nivelación una por una, intentando ajustarlas a la misma altura, y luego fije el cable de tierra.
Paso 16 - Instalar la cama caliente
Instale la cama caliente en los 3 deslizadores Z, mueva la cama hacia adelante lo más posible y fije los 6 tornillos.
Paso 17 - Hacer pasar los cables de la cama caliente y fijar la placa de sujeción
Coloque la impresora de lado derecho, haga pasar el cable de señal de la cama caliente a través del orificio de cable en el deslizador trasero, organice los cables y presiónelos en la ranura de cable del deslizador trasero. Luego, instale la placa de sujeción de cable y fije los 2 tornillos.

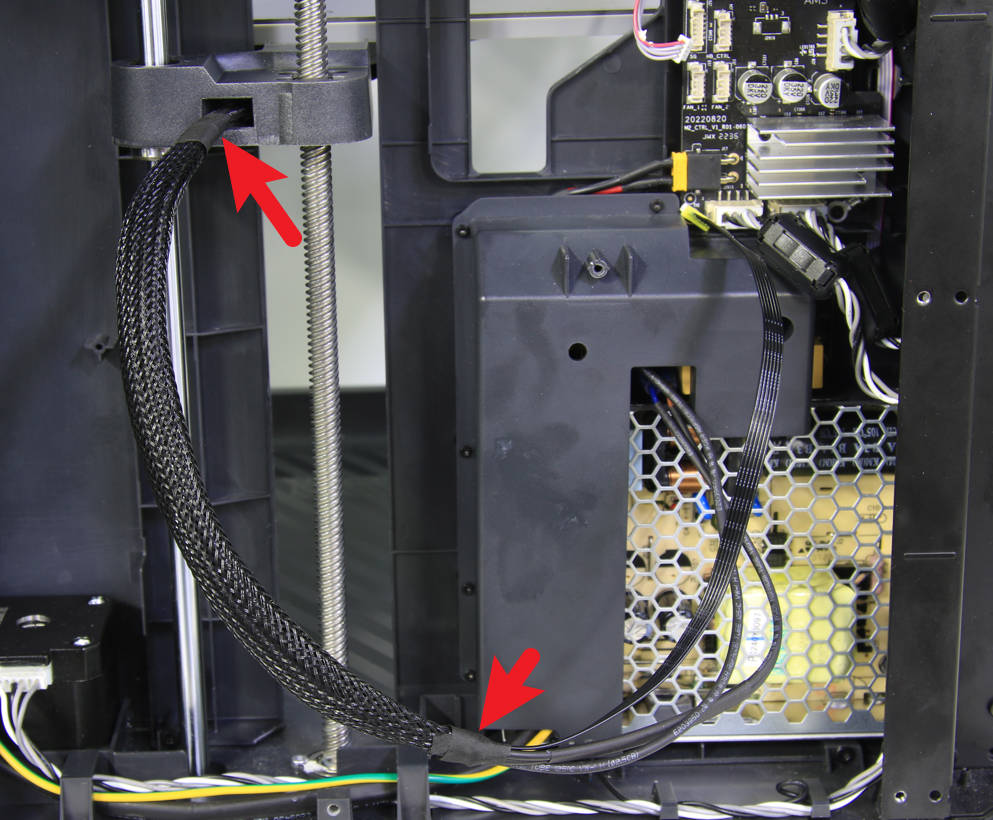

Paso 18 - Fijar el entramado de cables
Coloque la impresora de pie, haga pasar el cable de señal de la cama caliente a través del entramado, y luego envuelva cinta alrededor de ambos extremos del entramado para fijarlo.
Paso 19 - Conectar el cable de señal a la placa MC
Conecte el cable de señal de la cama caliente al conector correspondiente de la placa MC, refuerce el conector con pegamento de silicona y luego conecte el cable de conexión MC-AC.
Paso 20 - Instalar el soporte de cable
Instale el soporte de cable en la cubierta de cable y fije los 2 tornillos con una llave hexagonal H2.0.
Paso 21 - Instalar el conducto excedente
Instale el conducto excedente en la impresora, prestando atención a las abrazaderas de límite en ambos lados del conducto e instálelas en su lugar, pero sin presionar los cables.
Fije 2 tornillos negros en la parte superior del deslizador, y fije 1 tornillo plateado en el lado izquierdo.
Paso 22 - Instalar la cubierta trasera
Pase el tubo PTFE a través del soporte de tubo. A continuación, instale primero el puerto de tensión de la correa derecha y luego el izquierdo para instalar la cubierta trasera.
Paso 23 - Instalar los tornillos 10+4
Instale los tornillos 10 + 4 (ver imagen).
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora.
Ejecute una operación de autoprueba del dispositivo como se muestra a continuación, y si no ocurren errores, el reemplazo fue exitoso.
Si surge algún problema, primero revierta sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
