El formato STEP es un tipo de formato estándar de intercambio ampliamente utilizado en software CAD. Casi todo software CAD puede exportar modelos o ensamblajes expresados en formato STEP. Esto significa que los modelos en ensamblaje se pueden combinar y expresar fácilmente en archivos STEP sin pérdida de precisión.
Bambu Studio admite la importación de modelos y ensamblajes desde archivos STEP. Esto se basa en OpenCASCADE. Por lo tanto, los diseñadores de modelos no necesitan exportar archivos de modelo STL desde software CAD, sino que pueden arrastrar directamente el archivo STEP a Bambu Studio para abrirlo y realizar el slicing. Esto aporta numerosas ventajas, siendo las más típicas las siguientes.
Vista de Ensamblaje
Un modelo 3D grande suele constar de múltiples partes y necesita ser dividido. Dividir un modelo en objetos nos ayuda a:
- Imprimir un modelo cuyas dimensiones exceden el volumen de impresión de la impresora
- Facilitar la impresión. Dividir el modelo en partes puede hacerla mucho más sencilla.
- Imprimir un modelo multicolor (algunas partes tienen colores diferentes a otras) incluso sin un AMS
Pero también tiene algunas desventajas:
- Dificultad para colorear las partes, ya que no se puede previsualizar su apariencia general. Esto también ocurre cuando un usuario quiere cambiar colores basándose en un proyecto 3MF existente.
- No conocer la posición de cada parte en el modelo final.
La Vista de Ensamblaje resuelve estos problemas.

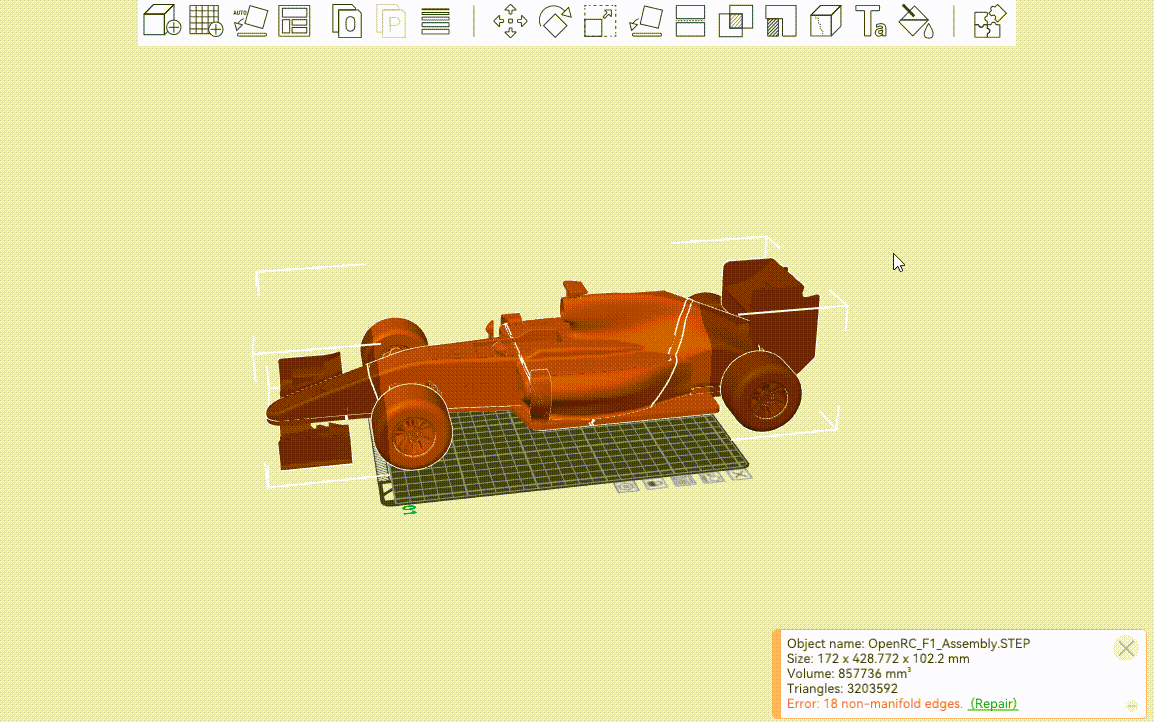

Al importar el modelo mediante un archivo STEP, Bambu Studio creará automáticamente su Vista de Ensamblaje, que recuerda la posición relativa de cada parte.
Si el modelo se divide en múltiples objetos en Bambu Studio, su Vista de Ensamblaje no cambiará. Puede alternar entre la Vista de Ensamblaje y otras vistas para distintas operaciones. Por ejemplo, puede alternar a la Vista de Ensamblaje para facilitar la coloración.
También puede explorar el modelo según desee para colorar fácilmente las partes internas (si es necesario) y visualizar la posición de cada parte.
Más Movimientos de Arco en G-code
Los modelos 3D se expresan principalmente como mallas triangulares, lo que significa que la trayectoria final de slicing y impresión consiste en segmentos de línea densos. Cuando la impresora es lenta, estos caminos densos no tienen un impacto evidente en la calidad de impresión. Pero cuando la velocidad de impresión es alta, se producen muchas señales de impulso transitorias en los puntos de giro de los segmentos, lo que genera ruido y vibración. Para aliviar este problema, Bambu Slicer genera una trayectoria de arco ajustando dentro de una tolerancia aceptable determinada. Esto reduce el número de puntos de giro de los segmentos, hace que la trayectoria sea más suave y disminuye la vibración en impresiones rápidas. Más detalles se pueden encontrar en Movimiento de arco | Bambu Lab Wiki.

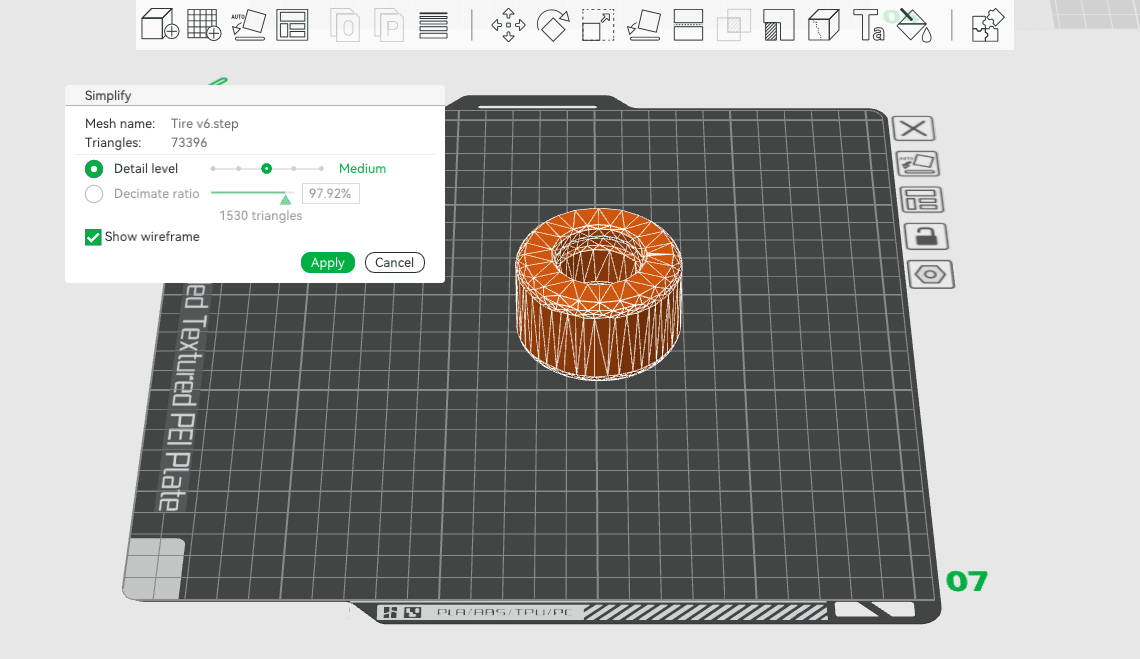

El archivo STEP guarda modelos sin pérdida de precisión. El archivo STEP original es un modelo vectorial, y al importar el archivo STEP, Bambu Studio convierte automáticamente los modelos en malla triangular según una tolerancia menor que la mitad de la tolerancia predeterminada para el ajuste de arco. Es decir, se convierte en un modelo STL de alta precisión en Bambu Studio. Por lo tanto, se conservan más detalles de contorno del modelo, lo que permite generar más código G2/G3 para movimientos de arco al realizar el slicing. Como se muestra en la figura a continuación, el modelo STEP importado a Bambu Studio contiene un gran número de mallas triangulares:
Ajustar la Calidad de la Importación
La calidad de la importación del archivo STEP se puede ajustar mediante dos parámetros: "deflexión lineal" y "deflexión angular". Cuando los valores de estos dos parámetros se establecen en valores más pequeños, la calidad de importación del modelo es mayor, las superficies son más suaves y aumenta el número de triángulos generados. En consecuencia, también aumentarán el tiempo de importación y el tiempo de slicing. Si se habilita la opción "No mostrar de nuevo", el cuadro de diálogo no aparecerá la próxima vez que importe un archivo STEP. Si desea restaurar la visualización de este cuadro de diálogo, vaya a "Preferencias" y habilite la opción "Mostrar el cuadro de diálogo de ajuste de parámetros de malla STEP".
