Configuración de enfriamiento

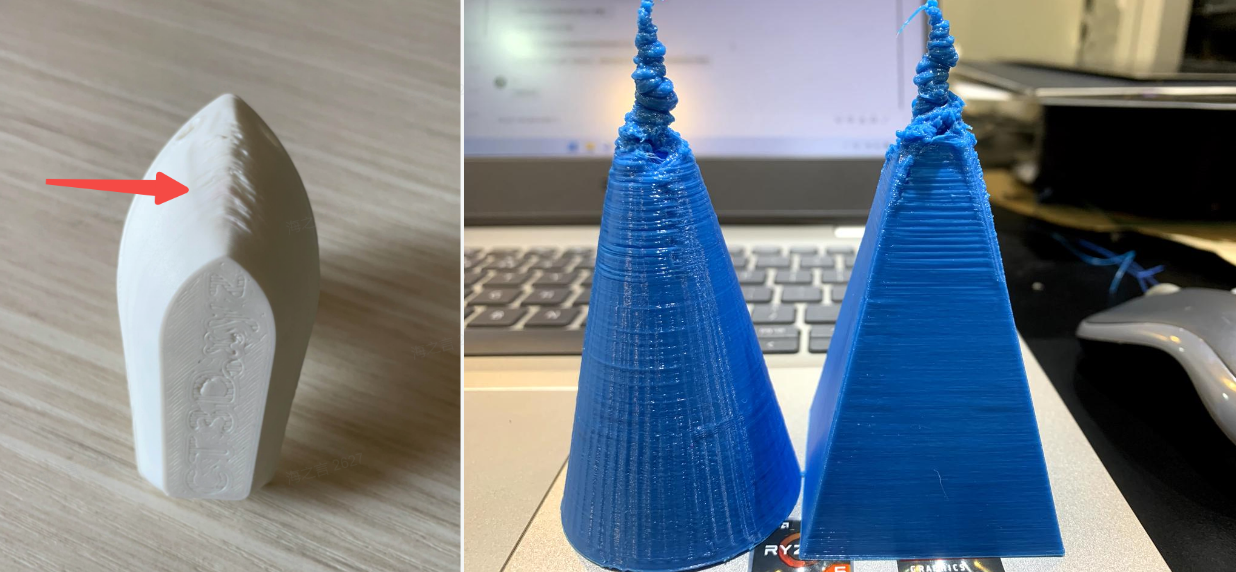

El enfriamiento es crucial para la calidad de impresión de impresoras FDM, especialmente cuando el modelo presenta detalles pequeños como sobresalientes, puentes o puntas afiladas. A continuación se muestran ejemplos de modelos cuya calidad de impresión sufrió por falta de enfriamiento adecuado a altas velocidades de impresión.

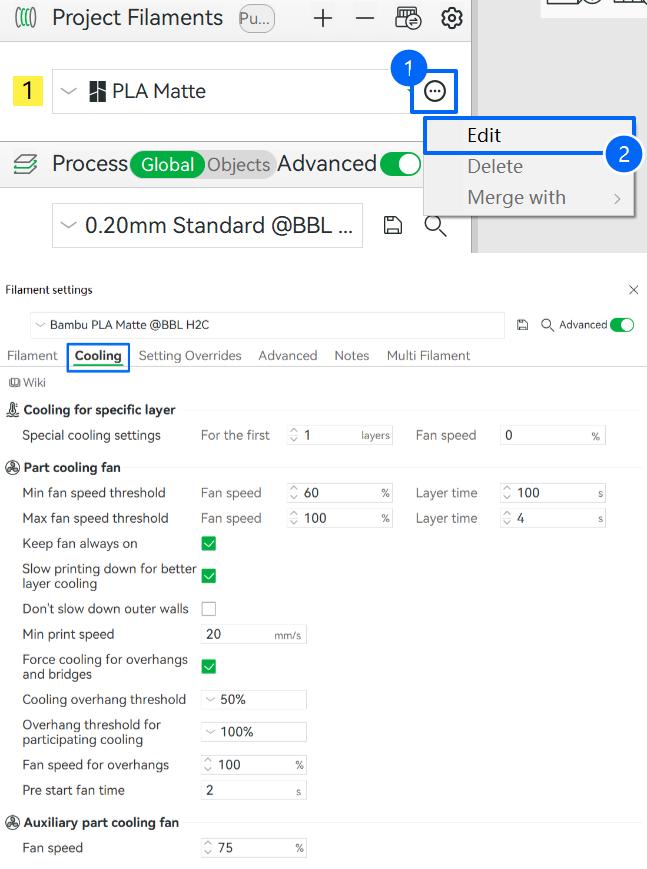

Los ajustes relacionados con el enfriamiento se pueden gestionar en la página Ajustes de Filamento, como se muestra a continuación. Estos ajustes controlan las velocidades del ventilador de enfriamiento y limitan la velocidad de impresión para capas individuales.

Algunos parámetros son complejos, por lo que se recomienda consultar los detalles a continuación para una explicación completa.

Enfriamiento para Capa Específica

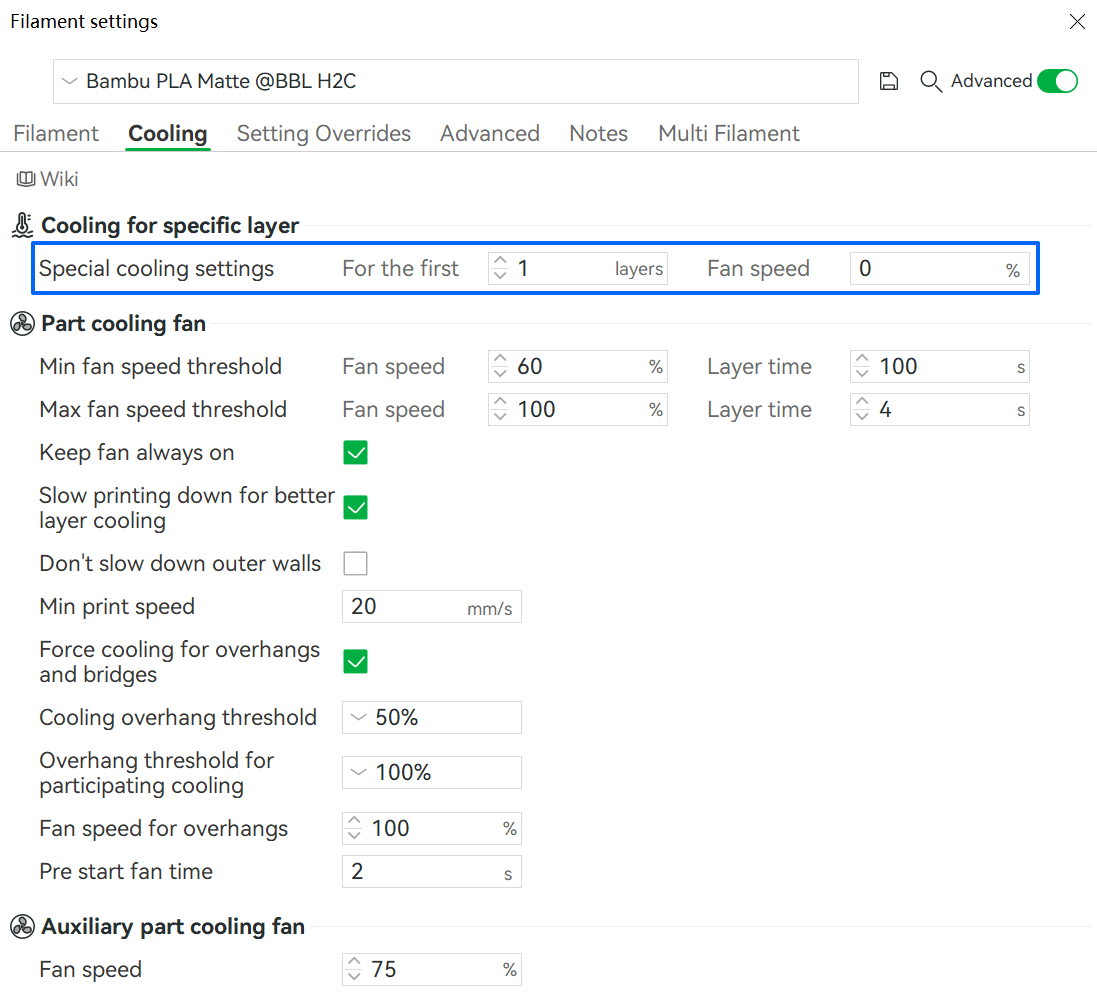

Ajustes Especiales de Enfriamiento

Este ajuste se utiliza para ajustar la velocidad del ventilador auxiliar de capa para las primeras n capas. Durante estas primeras n capas, se aplica uniformemente una velocidad específica del ventilador auxiliar, mientras que el ventilador de capa permanece desactivado.

Si este ajuste especial de enfriamiento no está habilitado, el ventilador de capa y el ventilador auxiliar de capa operarán según sus parámetros estándar respectivos.

Nota: Por lo general, para mejorar la adherencia de la primera capa a la placa de impresión, ambos ventiladores de capa se desactivan por defecto para la primera capa (velocidad del ventilador establecida en 0).

Ventilador de Capa

Umbral de Velocidad Mínima/Máxima

La velocidad del ventilador de capa se ajusta automáticamente según el tiempo de impresión de cada capa, controlado por dos umbrales de velocidad y sus correspondientes umbrales de tiempo de capa.

Por ejemplo:

• Umbral de Velocidad Mínima del Ventilador es 10% para un Tiempo de Capa de 30s.

• Umbral de Velocidad Máxima del Ventilador es 80% para un Tiempo de Capa de 3s.

Las relaciones correspondientes entre el tiempo de impresión de una capa y la velocidad del ventilador son las siguientes:

• Cuando una capa tarda 30 segundos o más en imprimirse, la velocidad del ventilador disminuye a 10%.

• Cuando una capa tarda 3 segundos o menos en imprimirse, la velocidad del ventilador aumenta a 80%.

• Si el tiempo de impresión real está entre 3 y 30 segundos, la velocidad del ventilador se determina mediante interpolación lineal entre estos dos umbrales (variando entre 10% y 80%).

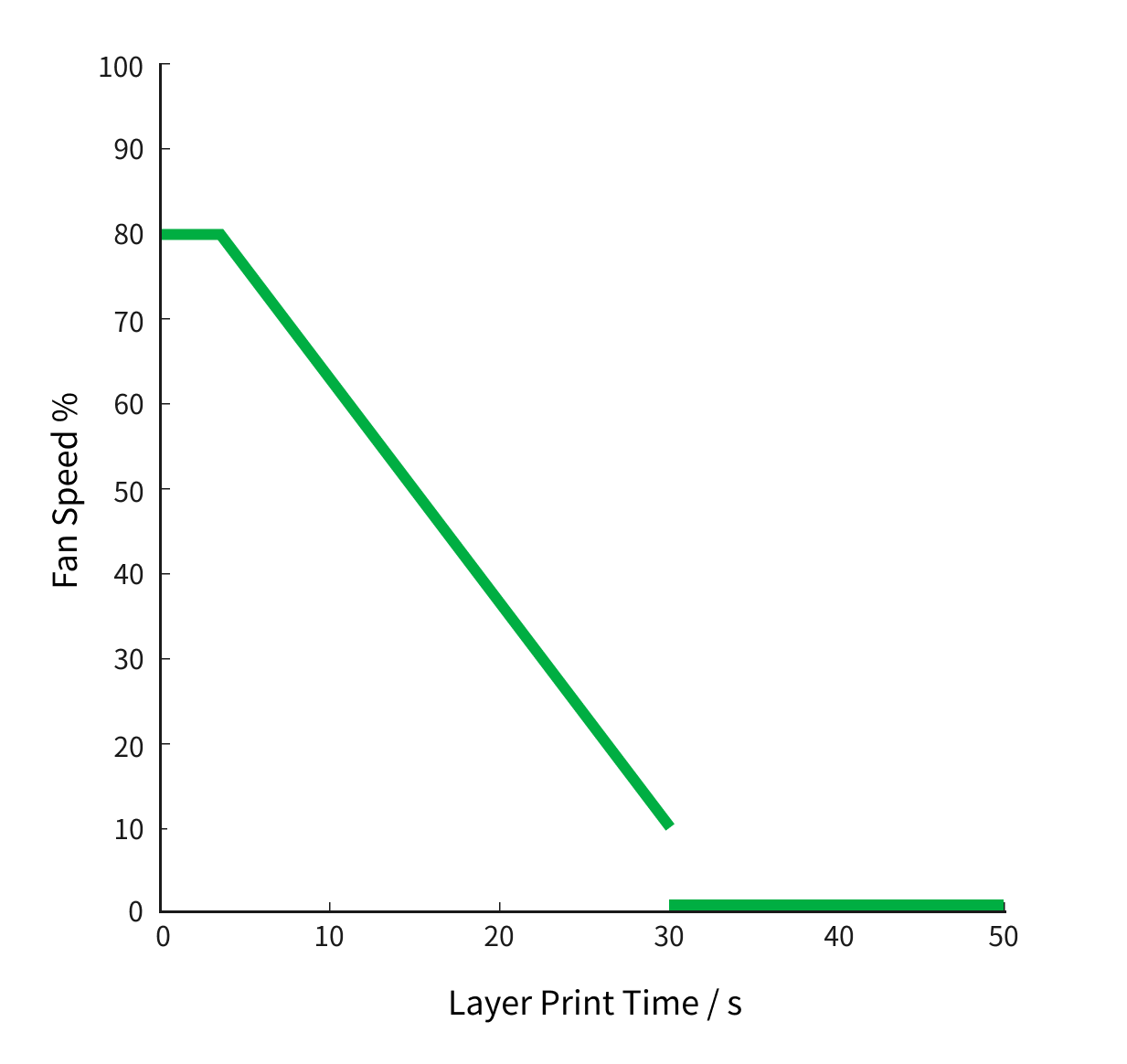

Consulte el gráfico a continuación para ver las velocidades reales del ventilador en relación con el tiempo de impresión de una capa. El ventilador se apagará si el tiempo excede el umbral de tiempo de capa.

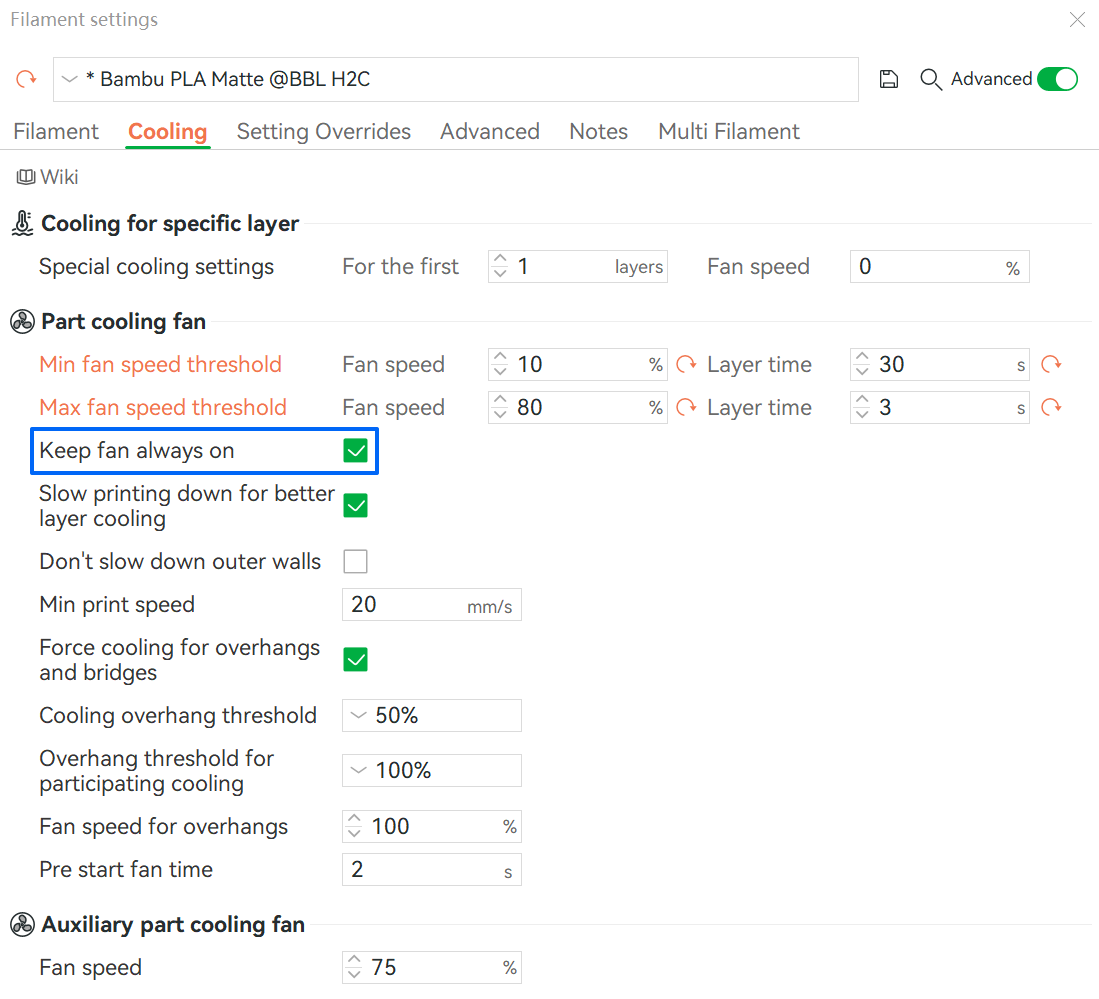

Mantener Ventilador Siempre Encendido

Si está habilitado, el ventilador de capa nunca se detendrá. Funcionará al menos a la velocidad mínima definida en el "Umbral de Velocidad Mínima del Ventilador" para reducir la frecuencia de encendidos y apagados.

Como se muestra a continuación, el ventilador mantendrá al menos la velocidad mínima.

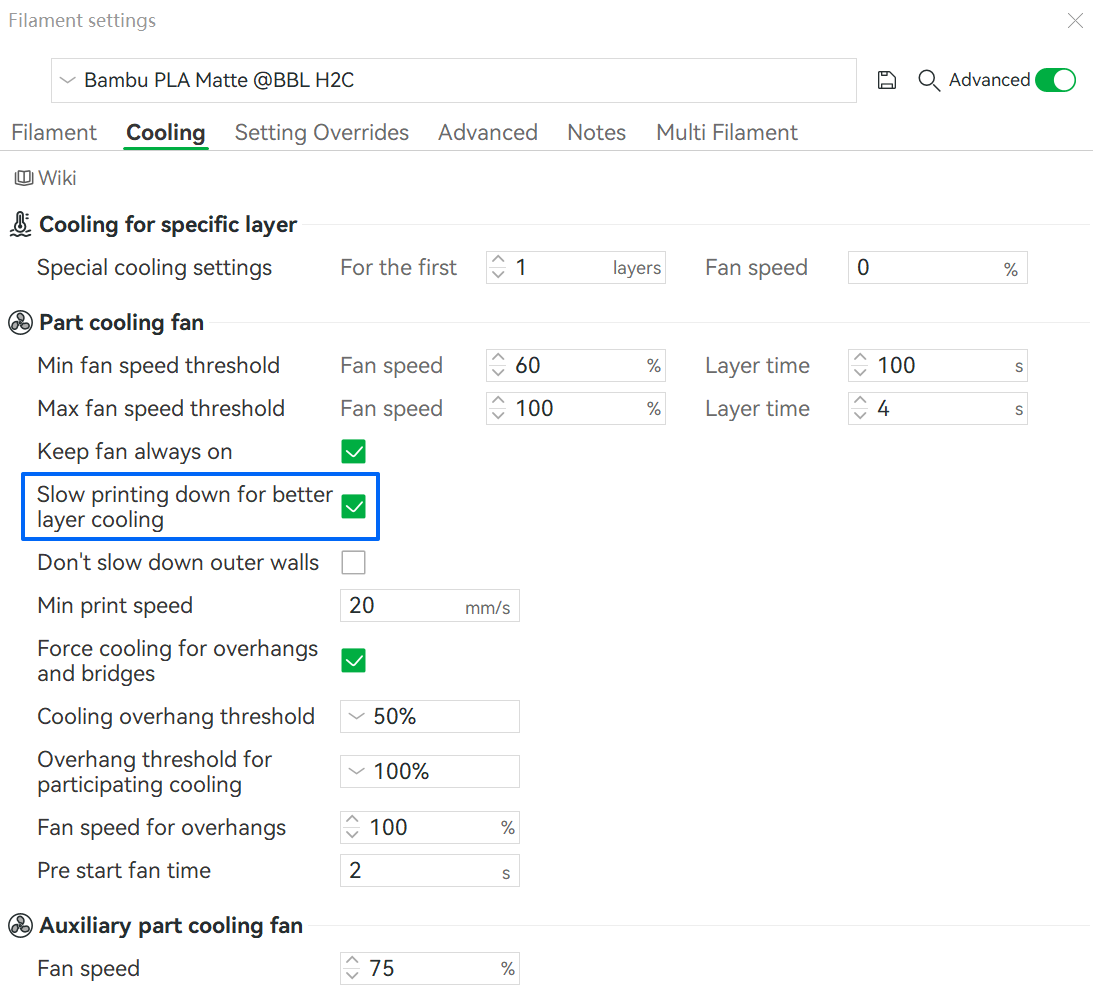

Ralentizar Impresión para Mejor Enfriamiento de Capa

Si la velocidad del ventilador ya alcanzó el umbral máximo pero el tiempo de impresión de una capa sigue siendo menor que el "Tiempo de Capa" definido en el Umbral de Velocidad Máxima del Ventilador, el enfriamiento aún podría ser insuficiente.

Para mejorar esto, puede habilitar "Ralentizar Impresión para Mejor Enfriamiento de Capa". Esta función reduce automáticamente la velocidad de impresión para garantizar que el tiempo de impresión de una capa no sea menor que el tiempo objetivo (definido en el Umbral de Velocidad Máxima del Ventilador), extendiendo así el tiempo de enfriamiento para cada capa. Esto es particularmente efectivo para espiras afiladas, detalles pequeños y otras áreas que requieren un enfriamiento abundante.

Nota: Una vez que la velocidad de impresión se reduce hasta la "Velocidad Mínima de Impresión", si el tiempo de impresión de la capa aún no alcanza el umbral mínimo de tiempo de capa, la impresora mantendrá la velocidad mínima de impresión y no ralentizará más.

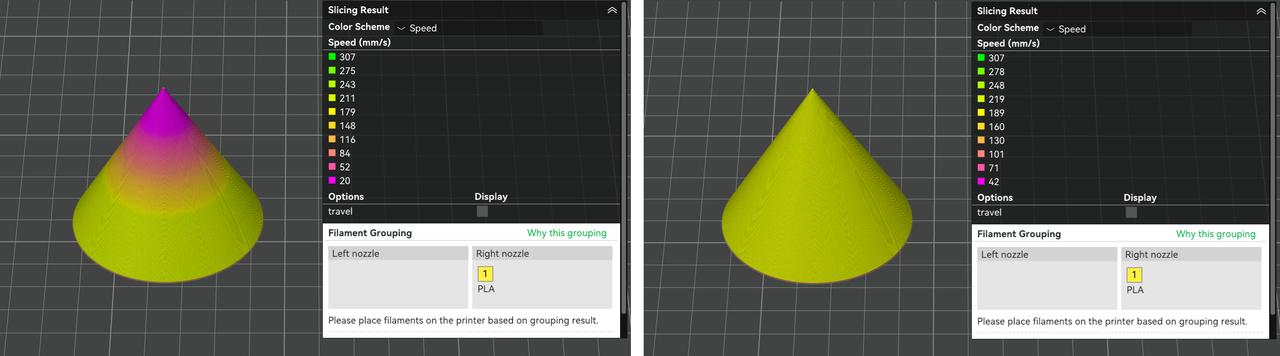

Como se muestra a continuación: Si el tiempo de capa es menor a 4 segundos, el sistema intenta ralentizar para garantizar al menos 4 segundos de tiempo de impresión. Sin embargo, si la velocidad cae a 20 mm/s y el tiempo sigue siendo inferior a 4 segundos, continuará imprimiendo a 20 mm/s en lugar de ralentizar más.

• Imagen izquierda: "Ralentizar Impresión para Mejor Enfriamiento de Capa" habilitado.

• Imagen derecha: Deshabilitado.

No Ralentizar Paredes Exteriores

Cuando está habilitado, la velocidad de impresión de las paredes exteriores no se reducirá para satisfacer el tiempo mínimo de capa, asegurando la calidad de las paredes exteriores. Esto es particularmente útil en los siguientes casos:

• Impresión con Filamento Brillante/Seda: Evita diferencias en el brillo causadas por variaciones de velocidad.

• Consistencia de Superficie: Mantiene las paredes exteriores uniformes, evitando defectos menores similares al Z-banding o a rayas.

• Evitar Defectos: Evita artefactos sutiles en las paredes exteriores causados por velocidades fluctuantes.

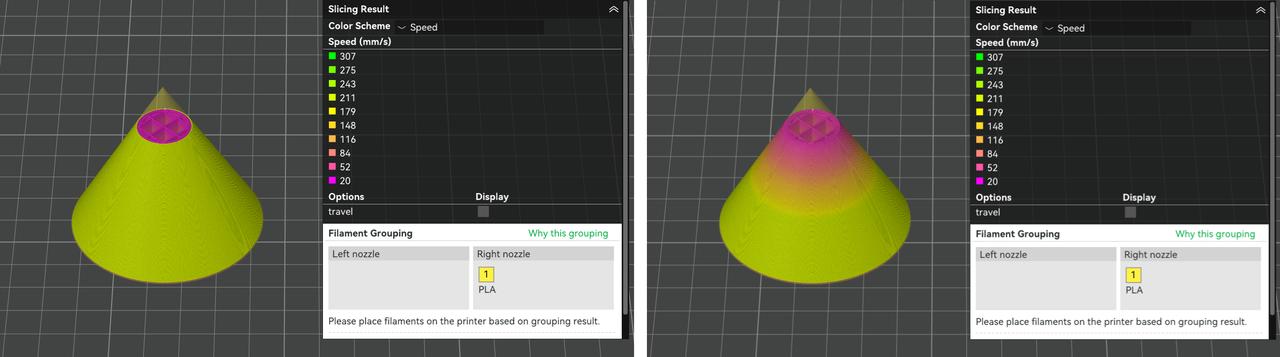

• Imagen izquierda: "No ralentizar paredes exteriores" habilitado.

• Imagen derecha: Deshabilitado.

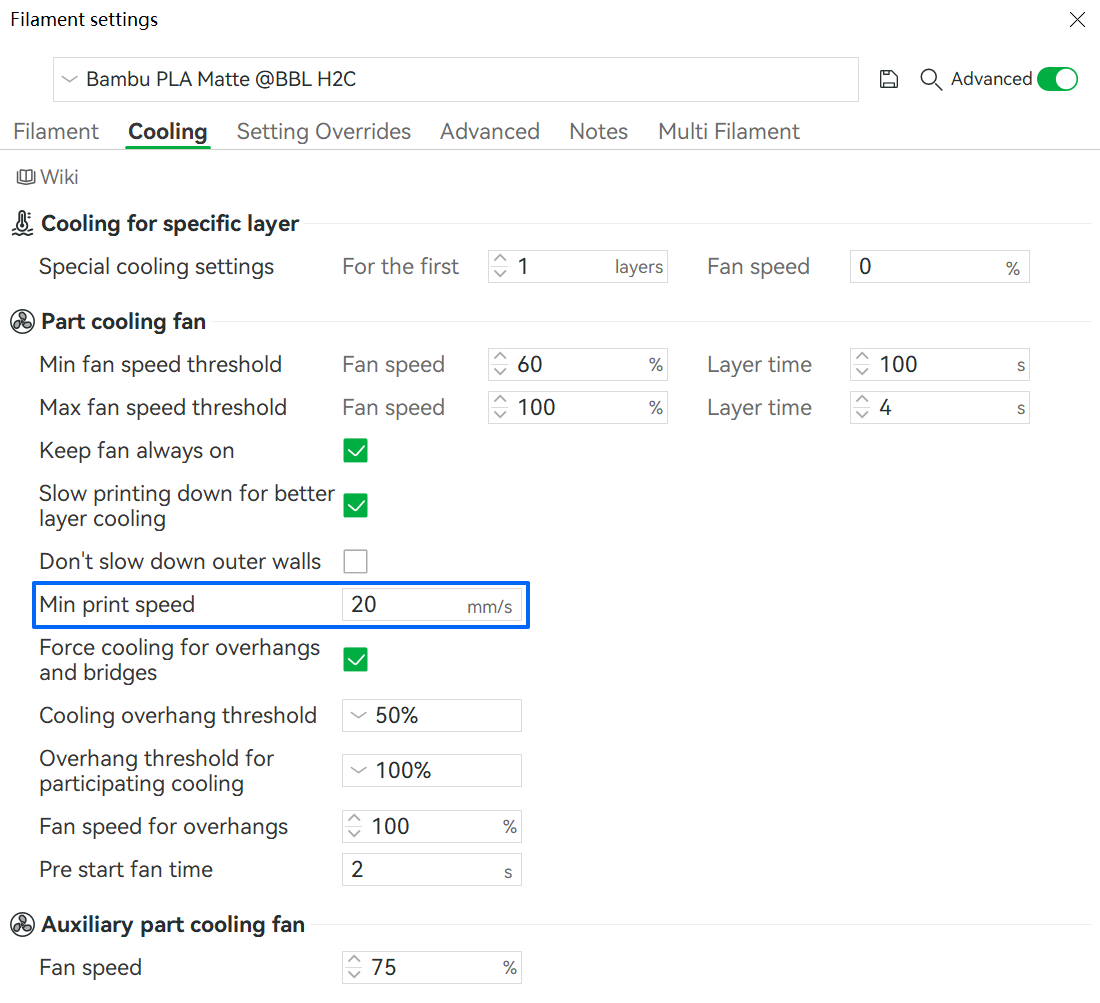

Velocidad Mínima de Impresión

Esta es la velocidad más baja a la que la impresora reducirá cuando la función "Ralentizar Impresión para Mejor Enfriamiento de Capa" esté activa.

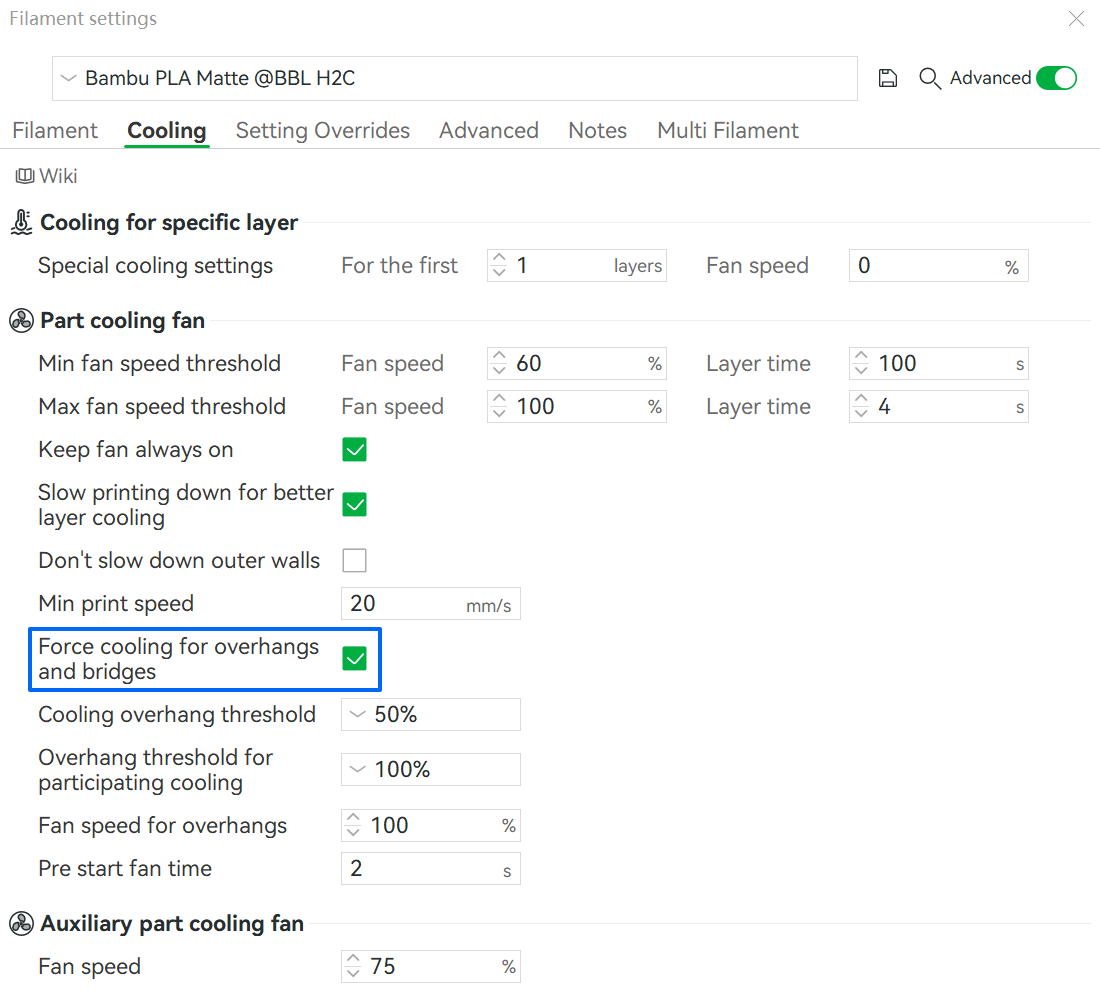

Forzar Enfriamiento para Sobresalientes y Puentes

Cuando está habilitado, la velocidad del ventilador para áreas de sobresalientes y puentes ya no está limitada por las reglas de tiempo de capa mencionadas anteriormente. Cuando el ángulo de sobresaliente excede el umbral, puede configurar una velocidad de ventilador más alta específicamente para estas áreas suspendidas, mejorando el enfriamiento local.

Nota: A menos que tenga una razón específica para cambiarlo, mantenga habilitado por defecto.

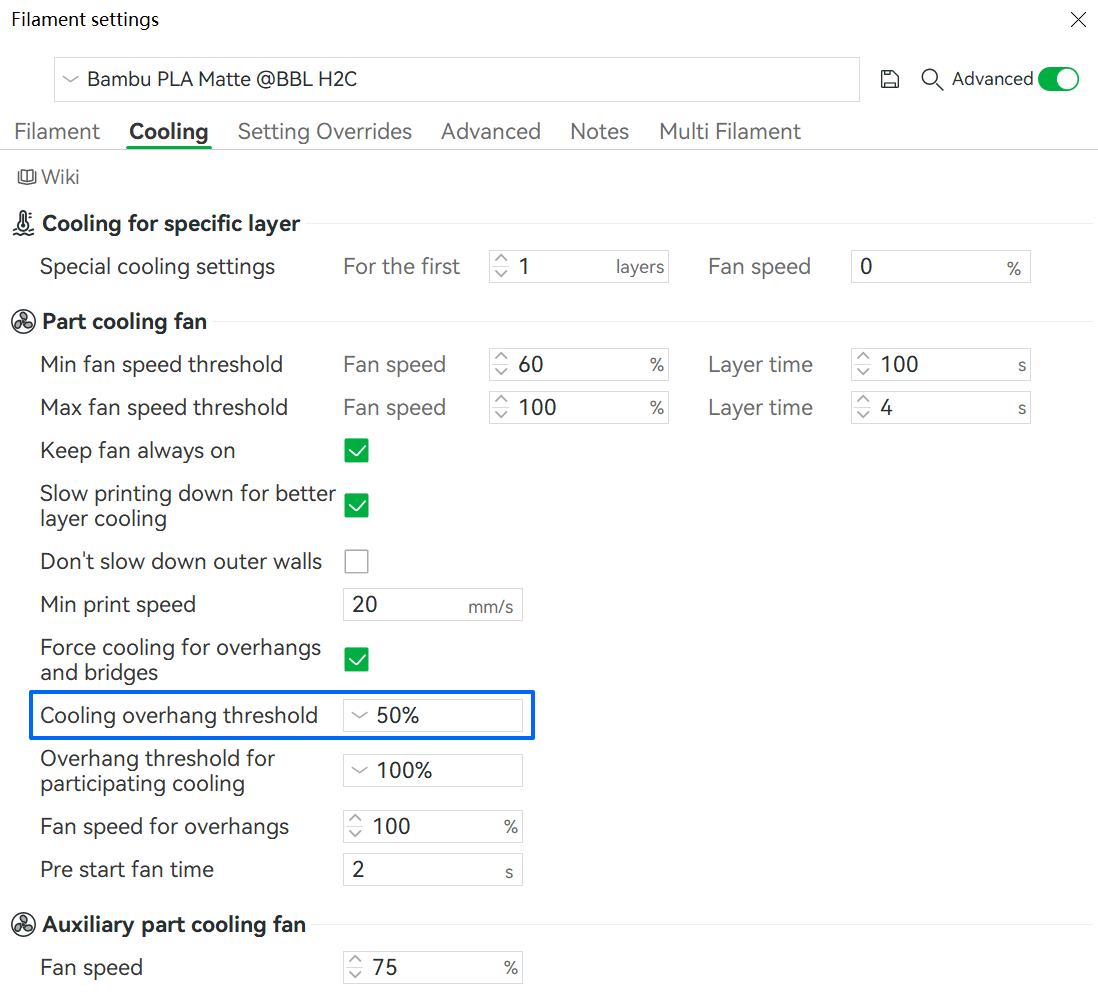

Umbral de Enfriamiento para Sobresalientes

Cuando el grado de sobresaliente de una impresión excede este umbral, el ventilador de enfriamiento se fuerza a aumentar hasta una velocidad específica. Este valor se expresa como un porcentaje, representando la proporción de la anchura de la línea de extrusión que no está soportada por la capa inferior. (Para cálculos de sobresalientes, consulte la Wiki: Ralentizar para Sobresalientes)

Cuando se establece en 0%, significa que todas las paredes exteriores se enfriarán forzosamente sin importar el grado de sobresaliente.

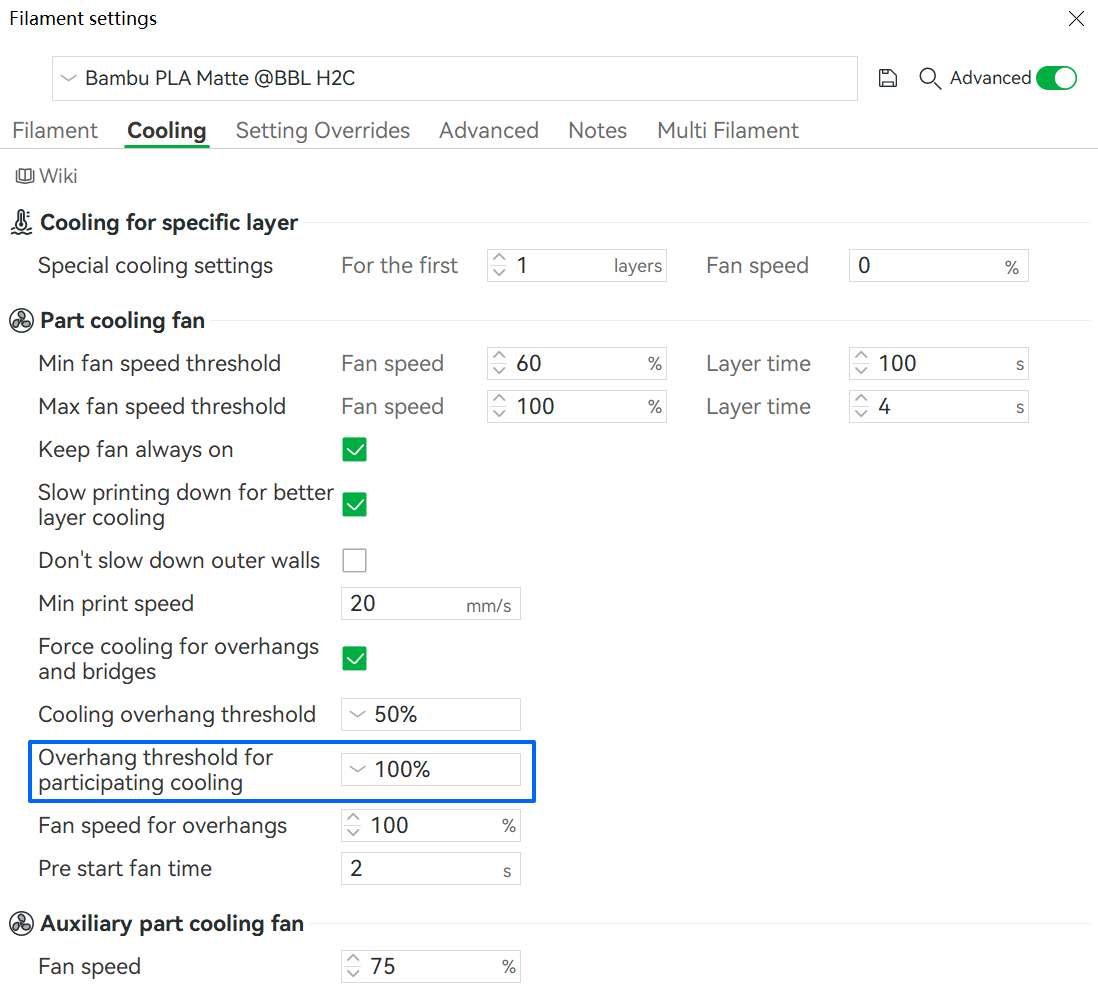

Umbral de Sobresaliente para Participar en Enfriamiento

Este parámetro se introdujo en Bambu Studio 1.10. En versiones anteriores, los caminos de sobresaliente no se incluían en el cálculo de "Ralentizar Impresión para Mejor Enfriamiento de Capa". Esto podría generar anomalías, como que la parte de sobresaliente de un camino se imprima más rápido que la parte sin sobresaliente.

Cuando está habilitado, las áreas que exceden el umbral de sobresaliente se incluirán en el cálculo de ralentización de enfriamiento, evitando aumentos repentinos de velocidad en áreas locales de sobresaliente.

• El porcentaje representa el umbral del grado de sobresaliente.

  • Si se establece en 25%, las líneas con un grado de sobresaliente hasta 25% se incluirán en la lógica de ralentización de enfriamiento.
  • Si se establece en 100%, todas las líneas con cualquier sobresaliente se incluirán.

• La velocidad de impresión final después de la ralentización será el valor más bajo entre el cálculo de "Ralentización por Sobresaliente" y el cálculo de "Ralentización por Enfriamiento".

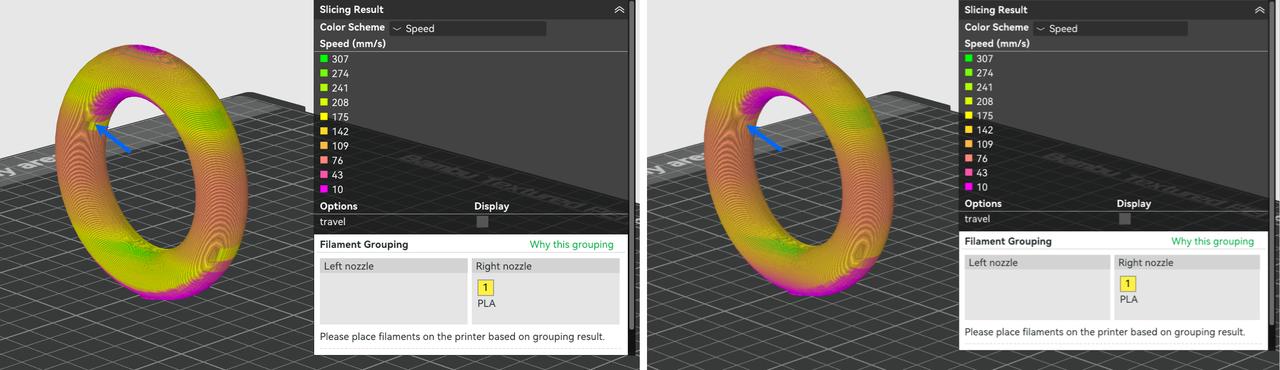

• Imagen izquierda: Sobresalientes excluidos de la ralentización de enfriamiento.

• Imagen derecha: Sobresalientes incluidos en la ralentización de enfriamiento.

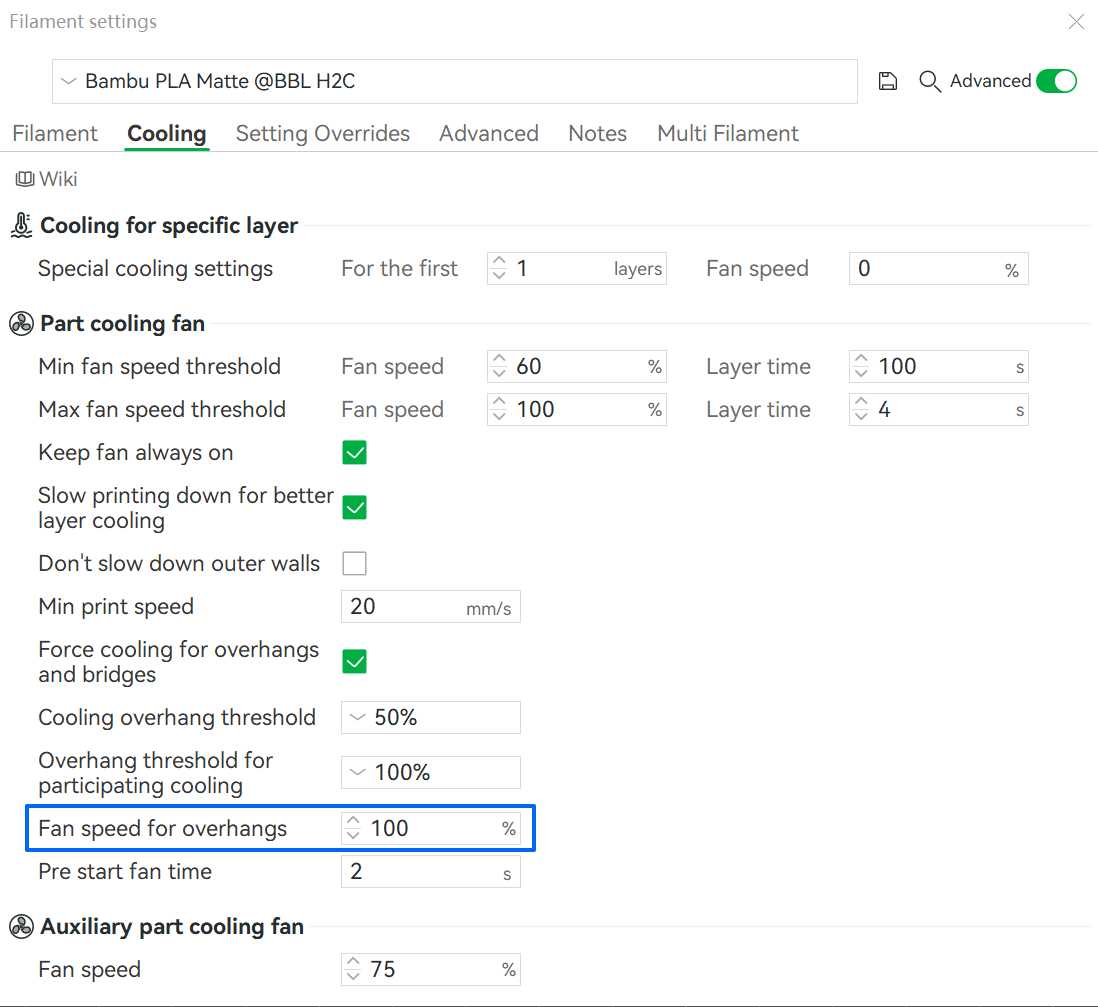

Velocidad del Ventilador para Sobresalientes

Al imprimir puentes o sobresalientes que excedan el umbral establecido, el ventilador de capa se fuerza a funcionar a esta velocidad específica. El enfriamiento forzado garantiza una mejor calidad de impresión para sobresalientes y puentes.

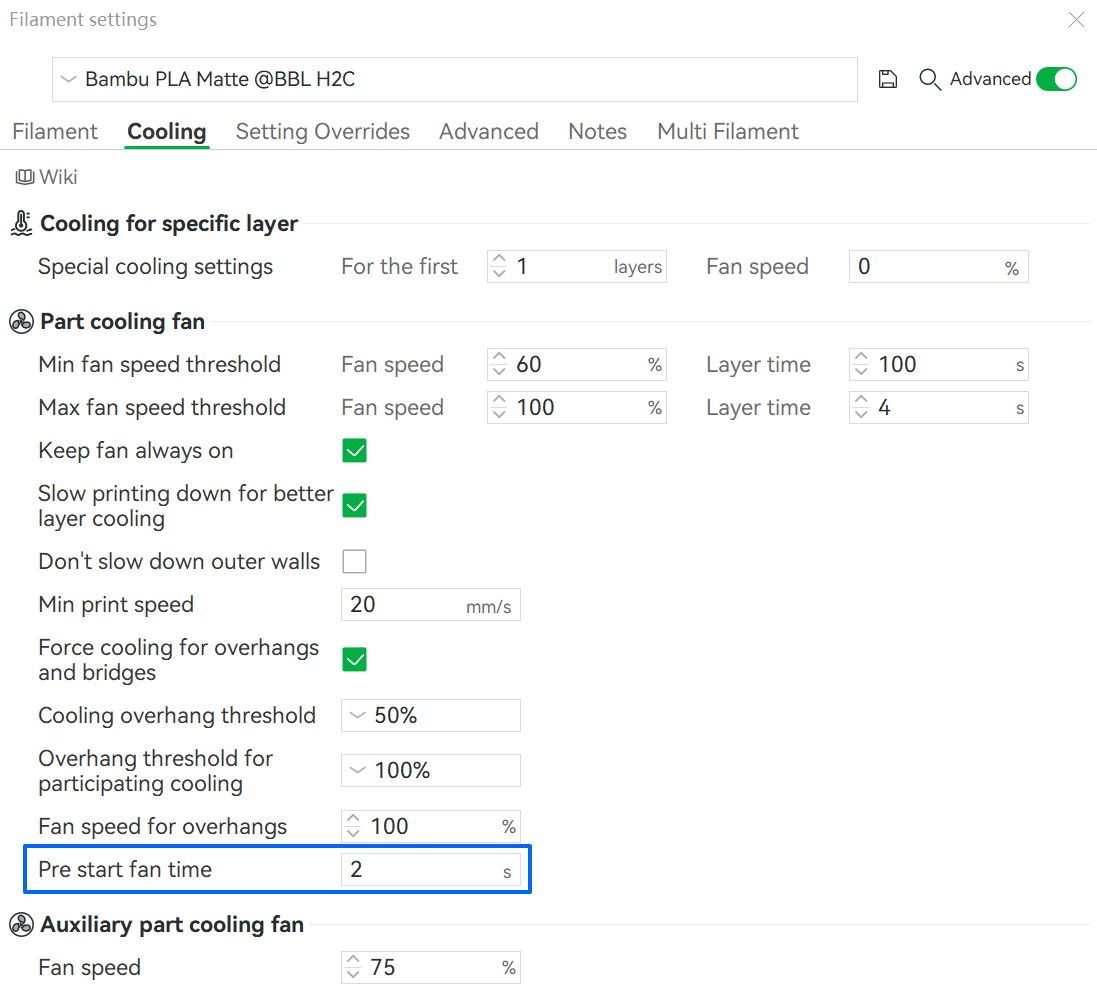

Tiempo de Arranque Anticipado del Ventilador

Dado que tarda tiempo en que el ventilador alcance su velocidad, puede elegir iniciar el ventilador de enfriamiento 0–5 segundos antes de imprimir la estructura de sobresaliente. Esto asegura que el área de sobresaliente reciba un enfriamiento oportuno y suficiente inmediatamente después de la extrusión.

Ventilador Auxiliar de Capa

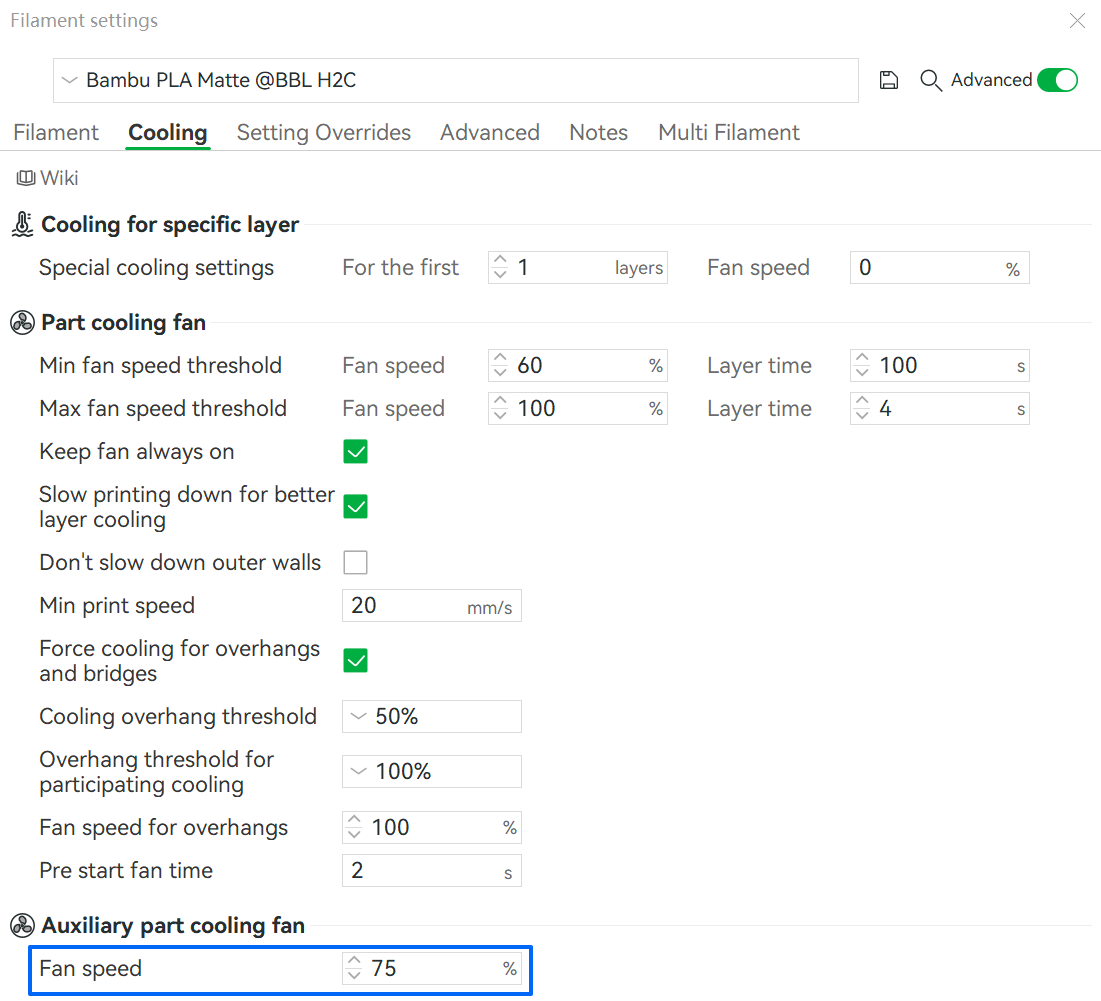

Velocidad del Ventilador

Este parámetro establece la velocidad del ventilador auxiliar de capa ubicado en el lateral del chasis de la impresora. Durante la impresión, este ventilador funciona a una velocidad constante y no se ajusta automáticamente. Si la impresora no tiene instalado un ventilador auxiliar de capa, este ajuste se ignora.
