¿Por qué es necesario la detección de acumulación en boquilla mediante escaneo?

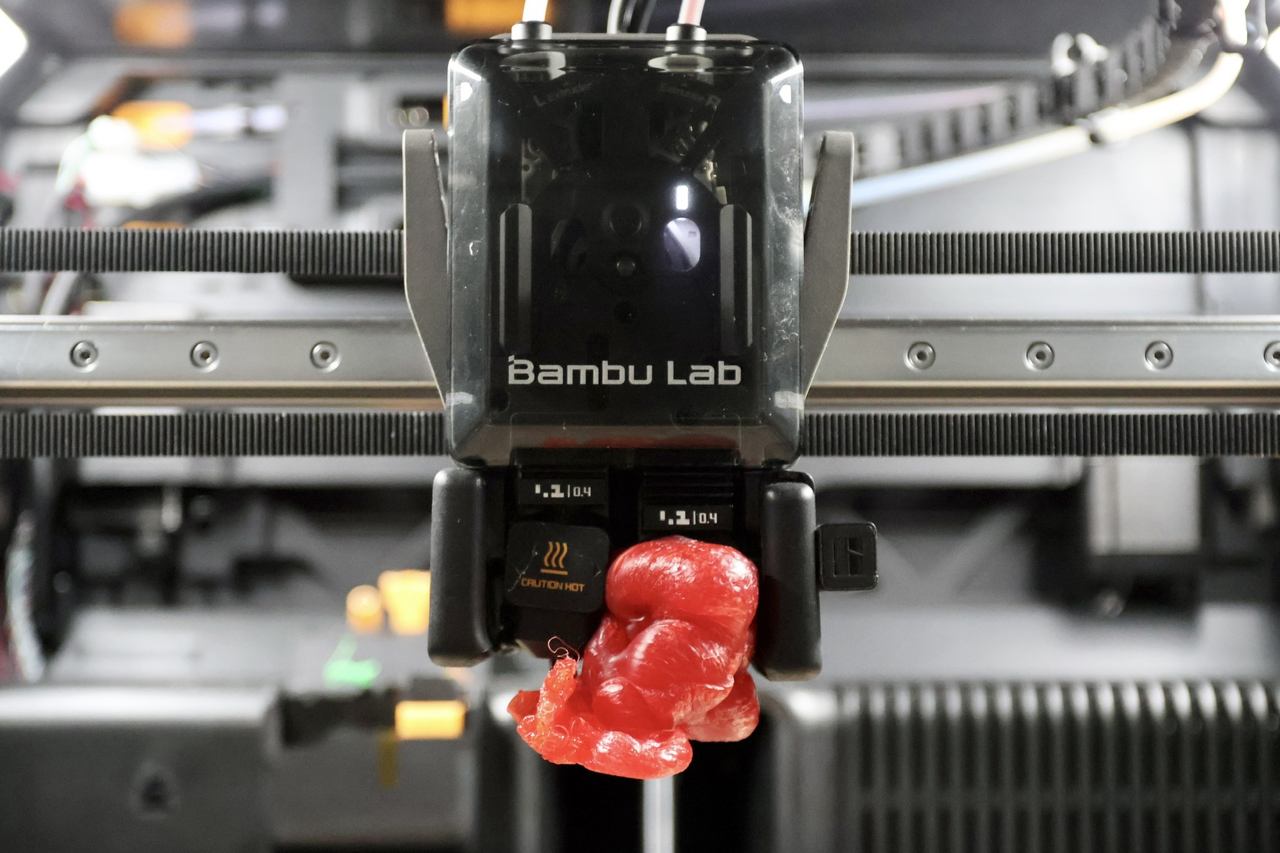

La acumulación en boquilla se refiere a una condición durante la impresión en la que el filamento extruido no adhiere a la placa de impresión y en su lugar se acumula alrededor de la boquilla, formando grumos. Este problema puede causar fallas en la impresión e incluso dañar componentes de la impresora, como se muestra en la imagen a continuación.
Dado que la acumulación en boquilla puede dañar la impresora, algunas series de impresoras están equipadas con una función de detección de acumulación en boquilla. Cuando se detecta que la boquilla está envuelta por filamento, la impresora se pausa automáticamente e emite un recordatorio para reducir el riesgo de daños adicionales.
Inicialmente, H2D dependía de detección visual basada en IA (ver Visión general de detección inteligente H2D). Sin embargo, al imprimir materiales de alta temperatura—especialmente durante las primeras capas—el área de la cámara de la boquilla puede superar los 85°C debido a su proximidad a la cama caliente. Esto provoca la desactivación automática de la detección visual, afectando potencialmente su precisión. Para resolver esto, se introdujo la detección de acumulación en boquilla mediante escaneo, que funciona junto con el sistema visual para mejorar la confiabilidad.
Modelos y versiones de firmware aplicables
Nota: Esta función requiere diferentes versiones de Bambu Studio para cada dispositivo. Asegúrese de actualizarla a la última versión.
-
H2D: 01.01.30.00 Public Beta o versiones posteriores
-
H2D Pro: 01.01.00.00 o versiones posteriores
-
H2S: 01.01.60.00 Public Beta o versiones posteriores
-
H2C: Soporte completo de firmware
-
P2S: 01.01.00.00 o versiones posteriores
-
Serie A1: No es necesario activar la función de acumulación en boquilla en Bambu Studio. Actívela en la pantalla tocando Configuración > Opciones de impresión. Para detalles, consulte: Detección de acumulación en boquilla de la Serie A1.
Principio y ejecución de la detección
La detección se ejecuta en las capas 4, 11 y 20. Antes de cada una de estas capas, el cabezal se mueve hacia la parte trasera de la placa de impresión y sigue esta secuencia de detección:
- Escaneo de boquilla
La placa de impresión se eleva mientras el cabezal se desplaza hacia la derecha, realizando un movimiento de escaneo para tocar la superficie de la cama.
- Detección de colisión
-
Si la boquilla está afectada por filamento acumulado, la punta puede tocar la superficie de la cama. El sensor de corriente de eddy detecta la colisión, identifica el evento como acumulación y pausa la impresión.
-
Si no se detecta colisión, la impresión continúa normalmente.

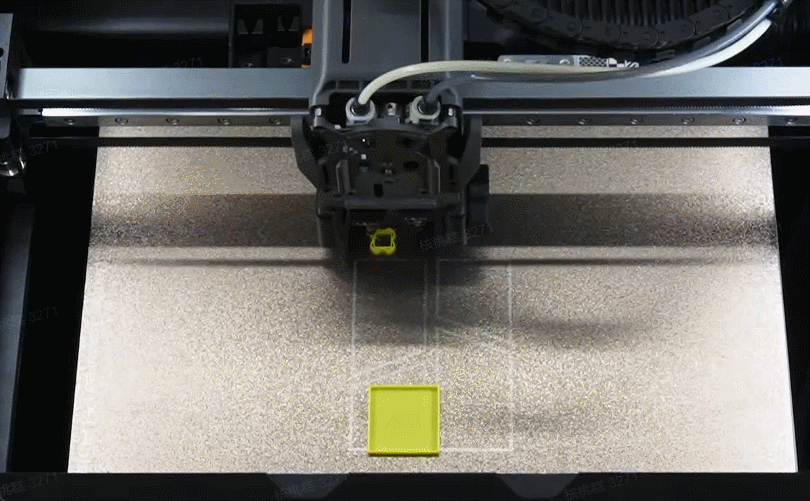

H2D
El proceso de detección de acumulación en boquilla mediante escaneo para la impresora H2D se muestra en la siguiente GIF:
H2S

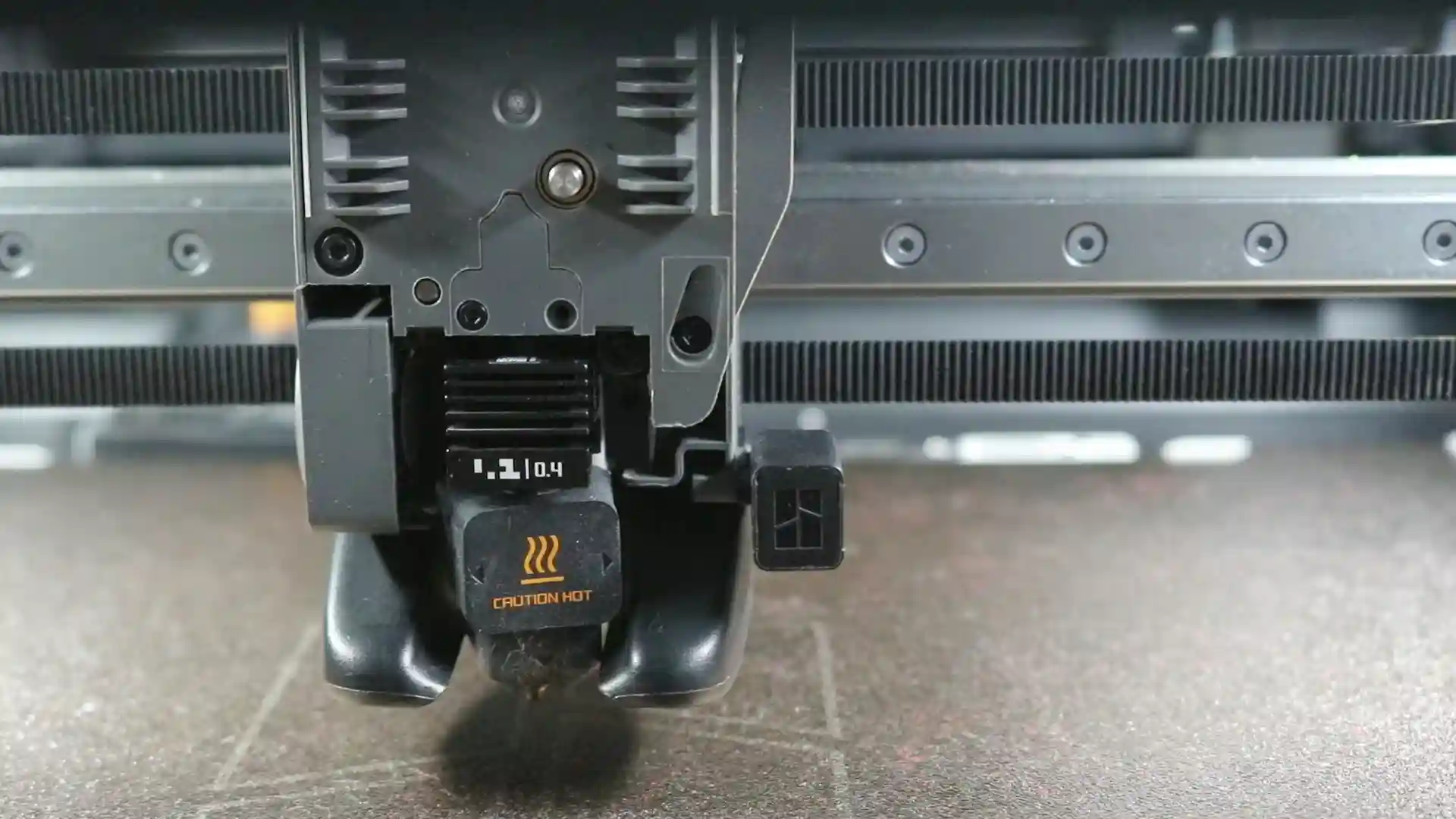

La detección de acumulación en boquilla mediante escaneo para la impresora H2S se muestra en la animación a continuación:

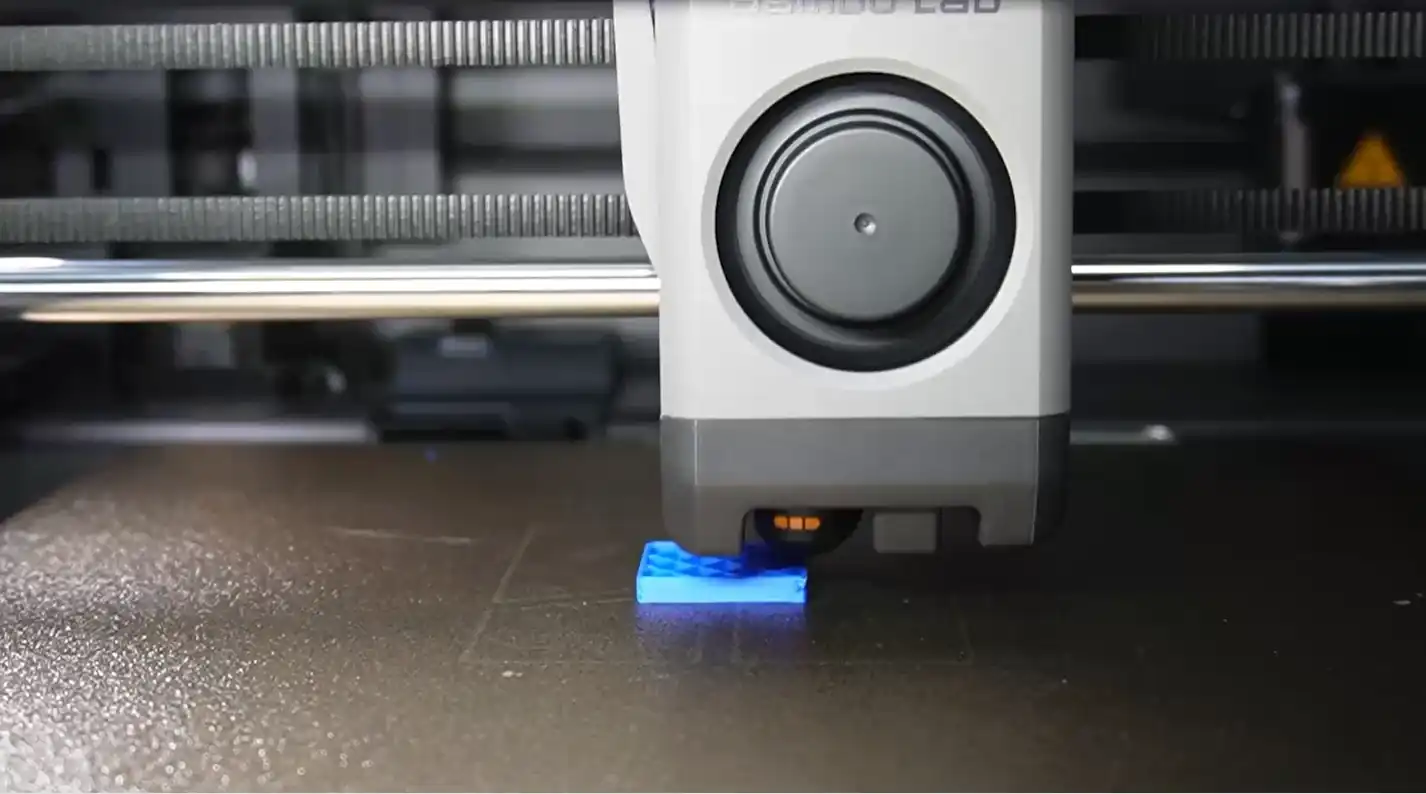

P2S
La posición de detección de acumulación en boquilla para la impresora P2S se encuentra en el agujero del tornillo de la almohadilla de limpieza de boquilla. El proceso de detección se muestra en la GIF a continuación:
Calibración de detección de acumulación en boquilla
Se recomienda iniciar la calibración en los siguientes dos casos:
-
Dado que la posición de detección de acumulación en boquilla de la P2S se ubica en el agujero del tornillo de la almohadilla de limpieza de boquilla en la parte trasera de la cama caliente, es necesario realizar la calibración nuevamente después de desmontar o ajustar la cama caliente; de lo contrario, podrían ocurrir inexactitudes en la detección.
-
Si no se observa acumulación pero la boquilla no toca la posición correcta, lo que genera falsas alarmas de detección de acumulación, también es necesaria la calibración.

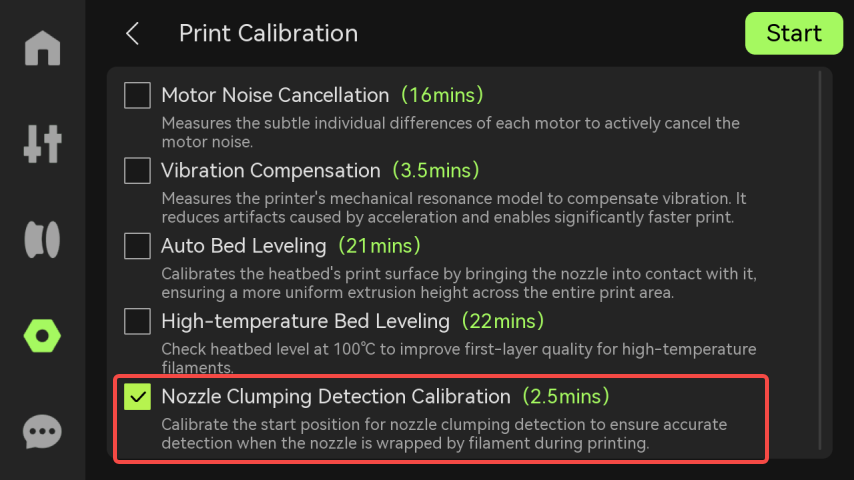

Iniciar calibración: Vaya a la pantalla de la impresora y seleccione Configuración > Calibración > Calibración de impresión > Calibración de detección de acumulación en boquilla para iniciar el proceso.

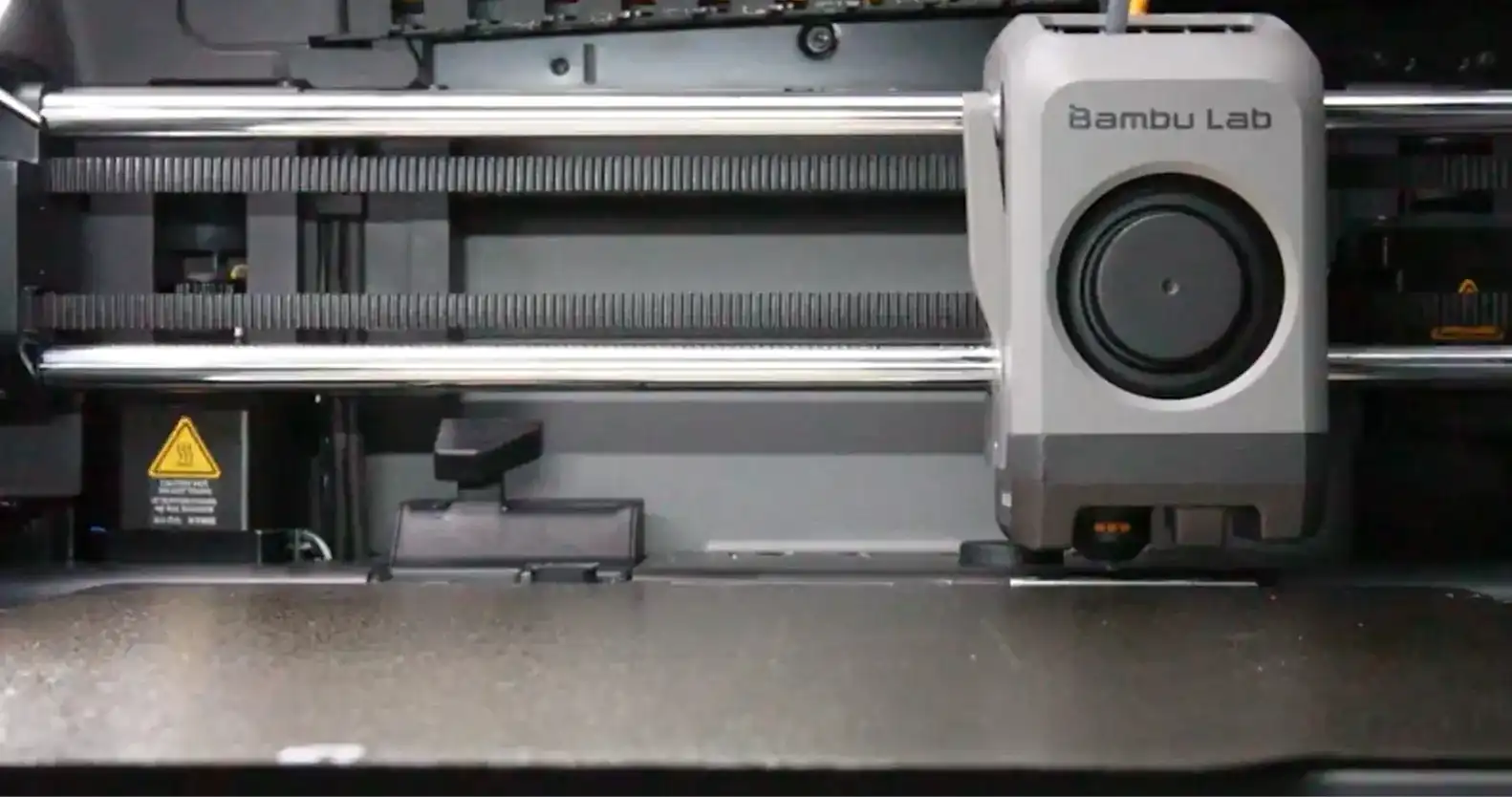

Pasos de calibración: Durante la calibración, el cabezal se moverá primero a la posición de la almohadilla de limpieza de boquilla para limpiar la boquilla. Luego, realizará la calibración en el agujero del tornillo de la almohadilla de limpieza para determinar la posición del agujero, que se usa para la posterior detección de acumulación en boquilla.
Configuración de la función
Activar/desactivar

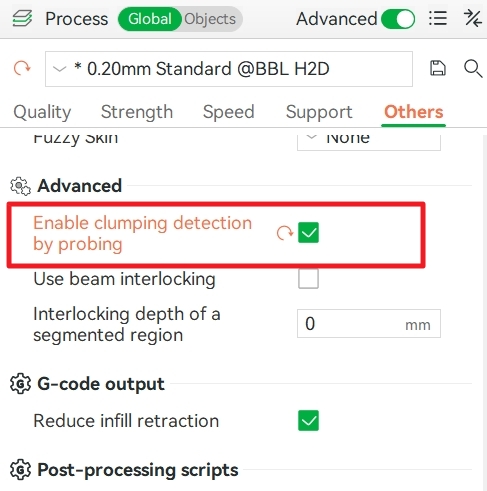

Puede activar o desactivar "Activar detección de acumulación mediante escaneo" en Bambu Studio → Proceso → Global → Otros → Avanzado. Esta función debe activarse manualmente.

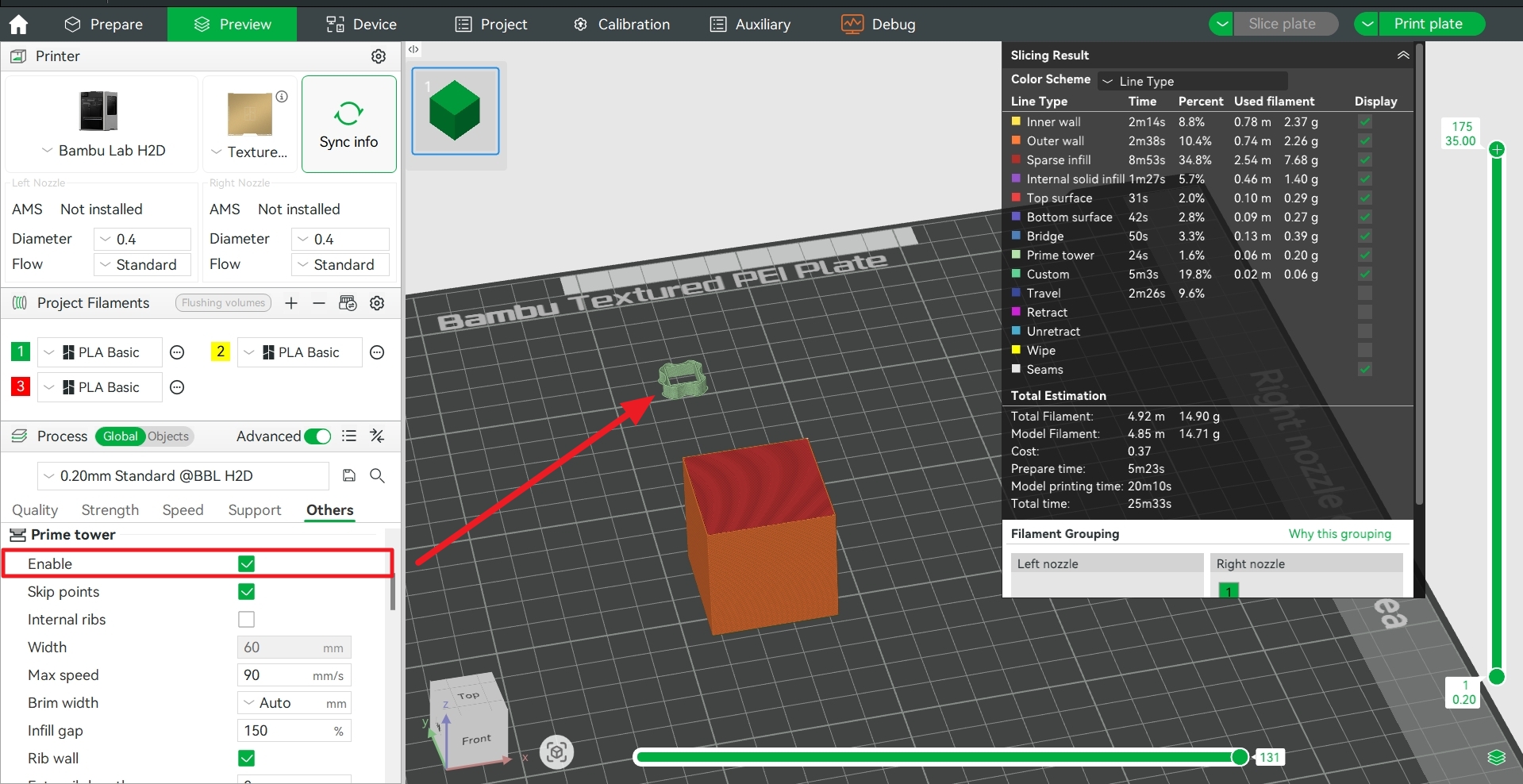

Comportamiento de la torre de priming
Dado que el filamento podría gotear durante la detección, el sistema genera automáticamente una torre de priming para absorber los residuos.
Reglas de la torre de priming
-
Impresión de un solo color:
-
Se genera una torre de priming de 20 capas.
-
Si el modelo tiene menos de 20 capas, la torre coincidirá con la altura del modelo.
-
-
Impresión multicolor:
-
Si la torre ya tiene ≥20 capas, permanece sin cambios.
-
Si tiene <20 capas pero el modelo ≥20 capas, se agregan capas adicionales.
-
Si el modelo tiene menos de 20 capas, la torre coincidirá con la altura del modelo.
-

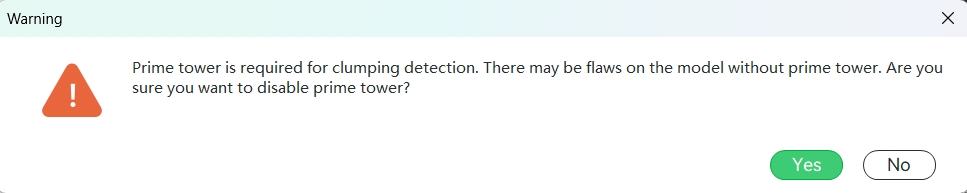

Desactivar la torre
Para desactivar la torre de priming, vaya a Proceso > Torre de priming > Activar y desactívela. Tenga en cuenta que esto podría causar imperfecciones leves en las capas de detección.
Limitación del área imprimible
Dado que la secuencia de detección requiere que el cabezal se mueva hacia la parte trasera de la cama, el área imprimible se reduce ligeramente. Consulte a continuación la región afectada:
Limitaciones

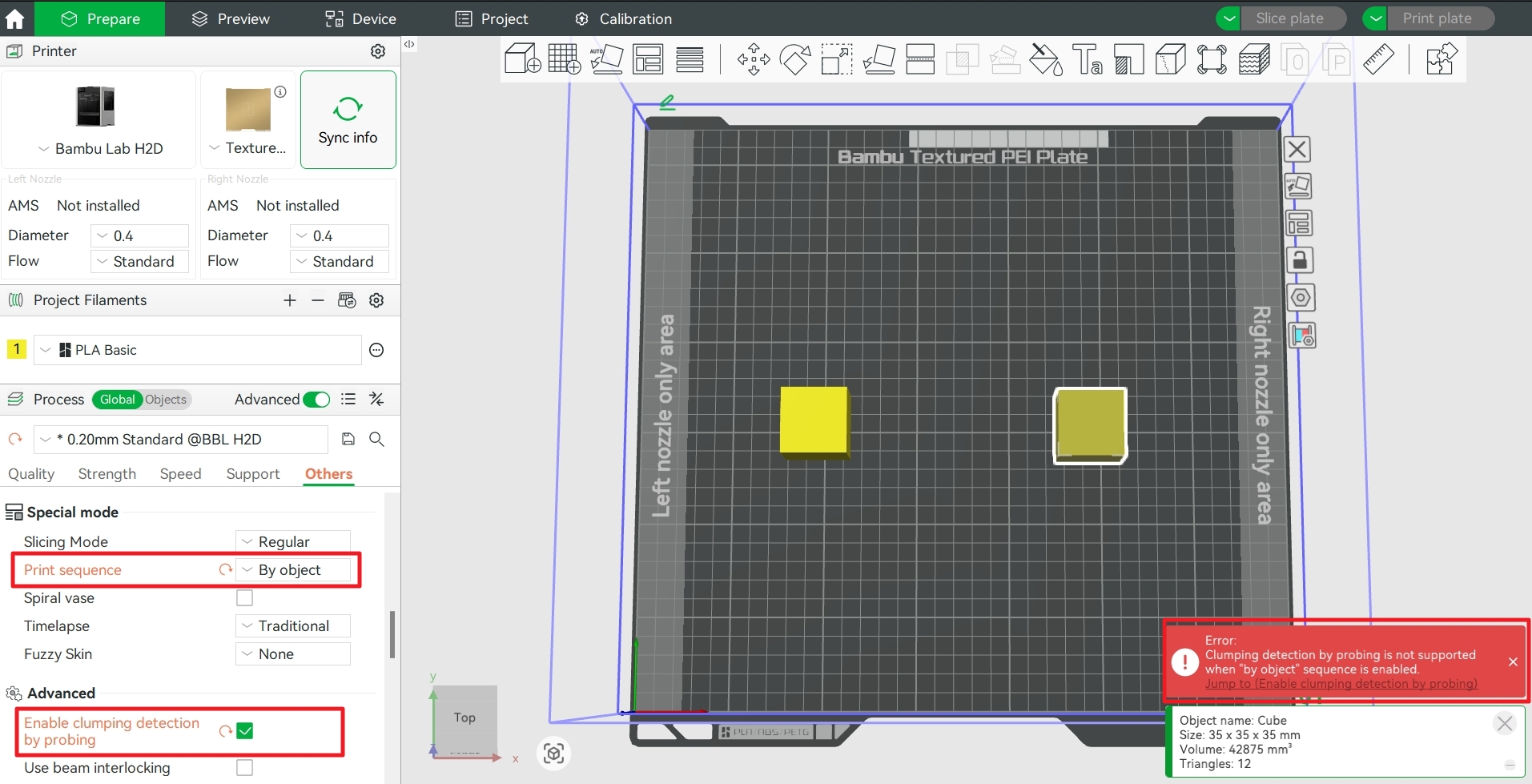

No disponible en impresión secuencial para múltiples modelos
Cuando se colocan más de un modelo en la placa y se habilita la secuencia de impresión Por objeto, la función de detección de acumulación en boquilla no puede utilizarse simultáneamente. Debe desactivar la detección de acumulación en boquilla o la secuencia de impresión Por objeto antes de realizar el slicing.

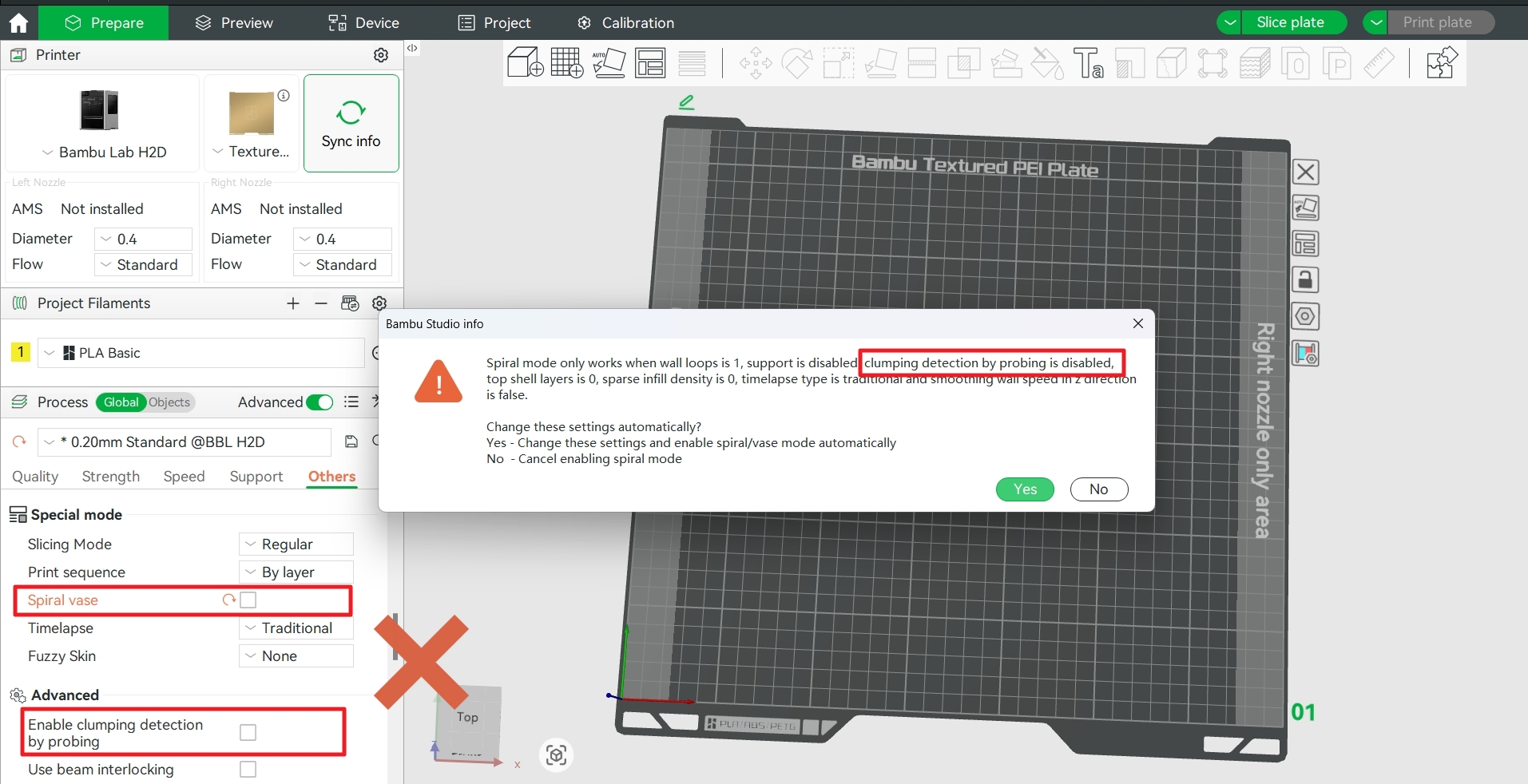

No disponible cuando se habilita Spiral Vase
Cuando se habilita Spiral Vase, la función de detección de acumulación en boquilla se desactiva por defecto.
Filamentos flexibles como TPU
Los fallos de acumulación en filamentos flexibles no pueden detectarse con la función de detección basada en contacto. Al iniciar una impresión con filamento TPU, puede utilizar la función de detección visual basada en IA (consulte Introducción a la detección inteligente H2D para detalles).
Recomendaciones y precauciones

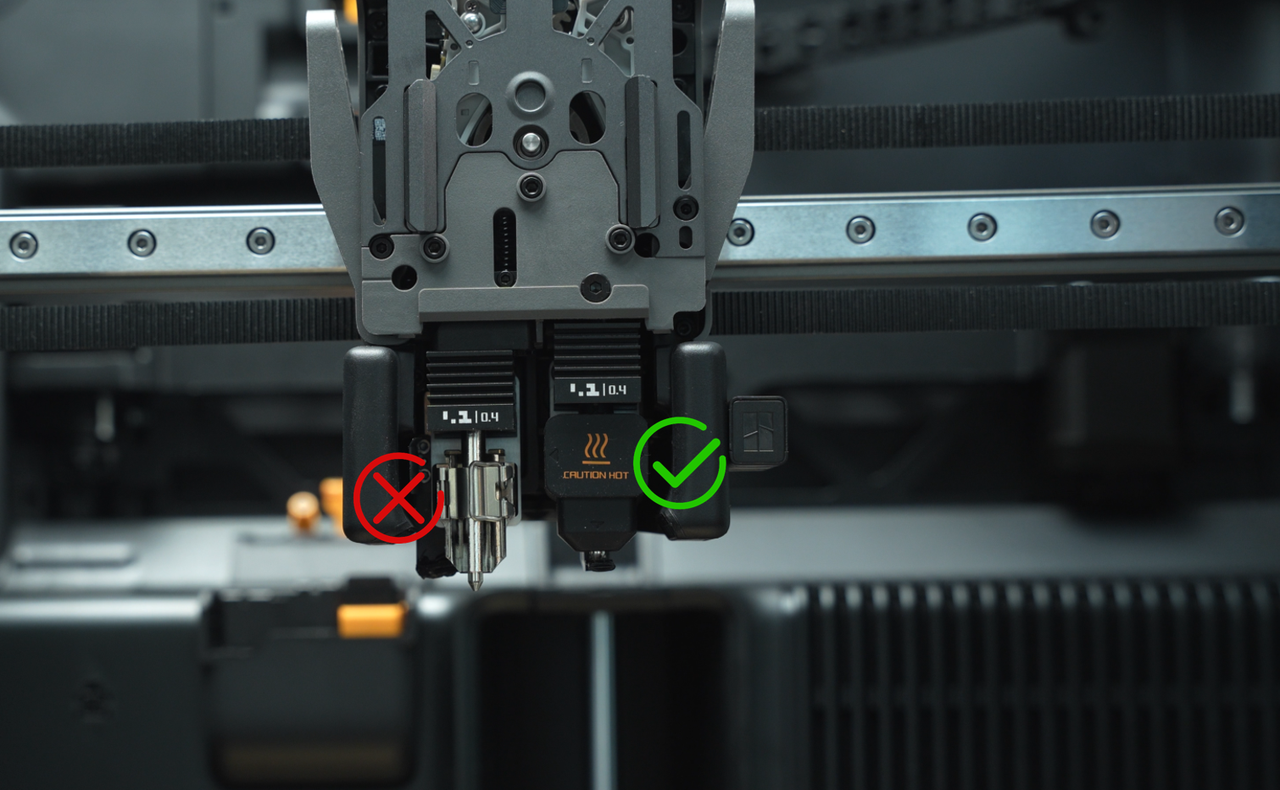

- Si la calceta de silicona del hotend no está instalada, el filamento podría no acumularse adecuadamente, aumentando la probabilidad de fallos en la detección. Asegúrese de colocarla correctamente antes de imprimir.
-
Inserte una unidad USB y active la grabación de video (Activar y exportar videos de impresión) para analizar posteriormente las causas de la acumulación (ej.: mala adherencia en la primera capa).
-
Limpie regularmente la placa de impresión (Expectativas de calidad de la placa PEI texturizada) para mejorar la adherencia y reducir el riesgo de acumulación.
-
Si ocurre acumulación sin detección o la detección está desactivada, consulte la wiki de acumulación en boquilla para instrucciones de limpieza.
