¿Qué es la detección de aglomeración de boquilla?

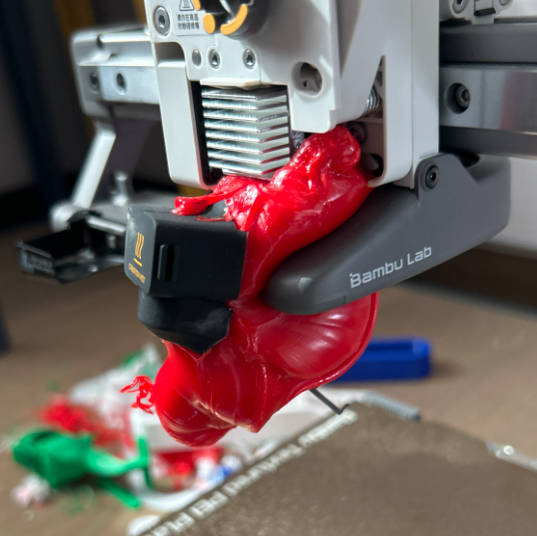

La aglomeración de boquilla suele referirse al fenómeno en el que la boquilla queda envuelta por el filamento durante la impresión debido a que el filamento no está adherido a la placa de impresión u otras razones, lo que provoca una falla en la impresión o incluso daño en el hotend, extrusor y otras partes, como se muestra en la figura siguiente.
Debido al riesgo de daño en la impresora, la serie Bambu A1 está equipada con una función de detección de aglomeración de boquilla para abordar esta situación. Cuando la impresora detecta que la boquilla está envuelta en filamento fundido, detiene automáticamente la impresión y emite una alerta para evitar daños adicionales en la impresora después de la envoltura.
Tenga en cuenta que la Detección de Aglomeración de Boquilla no es una opción infalible para detectar problemas. Está diseñada para ayudar con posibles problemas, pero no es una solución garantizada. Pueden existir problemas de detección, dependiendo de la situación y el fallo. Recomendamos verificar periódicamente la impresión utilizando la vista en vivo de la aplicación Bambu Handy y lavar siempre la placa de impresión antes de iniciar una impresión.
¿Cómo se detecta la aglomeración?
El principio de la detección de aglomeración de boquilla consiste en utilizar el sensor de fuerza de extrusión (sensor de corriente de eddy) para determinar si la boquilla está envuelta por filamento fundido. Durante la detección, la impresora se mueve fuera de la cama caliente y realiza un toque tentativo. Si la boquilla no está cubierta por filamento, la boquilla solo tocará el aire durante este proceso y el sensor no detectará ninguna fuerza externa. Si la boquilla está envuelta por filamento formando una masa gruesa, esta masa golpeará la cama caliente durante el movimiento anterior, y el sensor de fuerza de extrusión detectará el cambio en la fuerza.
Nota: Durante este proceso, si la boquilla está envuelta por filamento o la placa de impresión no está colocada correctamente, la boquilla tocará la cama caliente y se detectará el cambio de fuerza.
Existen dos tipos de detección de aglomeración de boquilla. Después de habilitar la detección, la impresora realizará la detección de aglomeración de boquilla cuando se cumplan las siguientes condiciones:
1. Después de imprimir todas las paredes del primer objeto en la tercera capa de esta placa, la cabeza de impresión se moverá a la posición del limpiador de purga para la primera detección. Las coordenadas específicas de la boquilla durante la detección: A1 mini (X-6, Y 170, Z-1); A1 (X 261, Y 250, Z-1). El proceso de detección se muestra en la figura siguiente.

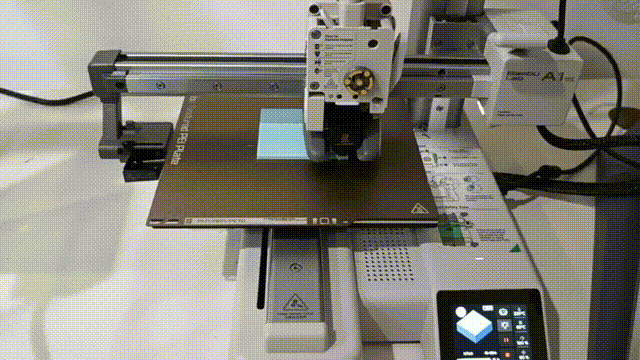

2. Una vez activada la "Detección de Aglomeración de Boquilla" y después de imprimir más de 3 capas, se realizará una detección de aglomeración de boquilla cada 8 g de filamento consumido. Por ejemplo, si las primeras 3 capas consumieron 8 g de filamento, habrá una detección al imprimir la cuarta capa. Si las primeras 3 capas no consumieron 8 g de filamento pero consumieron 8 g antes de imprimir la sexta capa, habrá una detección en la sexta capa. El siguiente paso también será detectar cada 8 g de filamento consumido, y la detección se realizará después de imprimir las paredes del primer objeto en la capa. La presencia de movimiento de viaje durante el proceso de impresión puede generar defectos. Al detectar los defectos después de completar la pared exterior, si existen, se ubicarán en el interior del modelo. Las coordenadas específicas de la boquilla durante la detección: A1 mini (X 187, Y 178, Z 0); A1 (X 261, Y 250, Z 0). El proceso de detección se muestra en la figura siguiente:
Cuando se detecta la aglomeración, la impresora detendrá automáticamente la impresión y mostrará un recordatorio. Dado que la función de detección no es 100% precisa, debe determinar si la boquilla está aglomerada por el filamento o si simplemente la boquilla tocó la placa de impresión u otros objetos extraños. Elimine la masa o coloque adecuadamente la placa de impresión antes de imprimir. Si la boquilla está efectivamente envuelta en filamento formando una masa, puede consultar esta wiki para limpiarla: Instrucciones para limpiar masas en el hotend | Bambu Lab Wiki
¿Cómo habilitar la función?
Puede habilitar la función Detección de Aglomeración de Boquilla en la página Opciones de impresión de la pantalla, como se muestra a continuación:
Requisitos de versión de firmware/software para habilitar la detección de aglomeración de boquilla: Versión de firmware 01.02.00.00 o posterior, versión de Bambu Studio 1.8.2 o posterior.
- La versión mínima de Bambu Studio que admite la detección de aglomeración de boquilla múltiple para A1 mini es 1.8.2
- La versión mínima de Bambu Studio que admite la detección de aglomeración de boquilla múltiple para A1 es 1.9.0
Aspectos a tener en cuenta

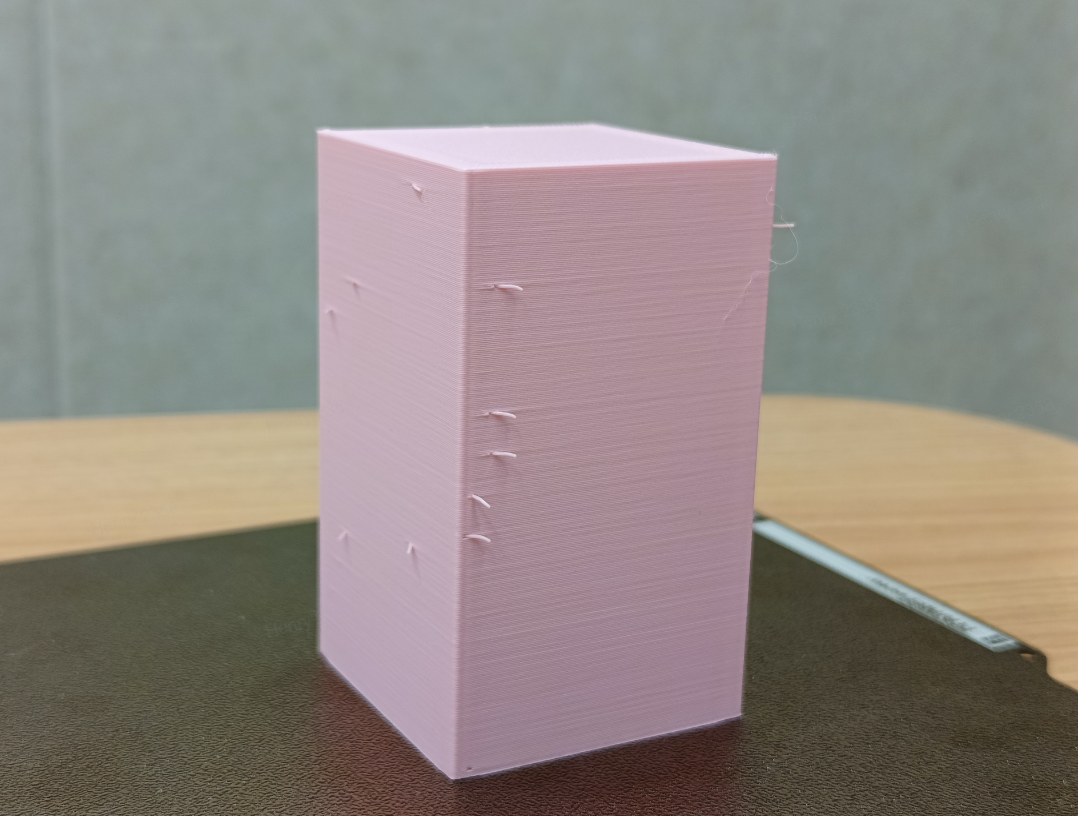

- Debido a que la boquilla recorre cierta distancia durante la detección de aglomeración, puede haber cierta fuga debajo de la boquilla, lo que aumenta con la altura del modelo. Si la altura del objeto impreso es superior a 70 mm o prefiere una calidad de impresión óptima, se recomienda agregar una torre de limpieza; de lo contrario, pueden aparecer defectos en la superficie del modelo impreso, como se muestra en la figura siguiente:

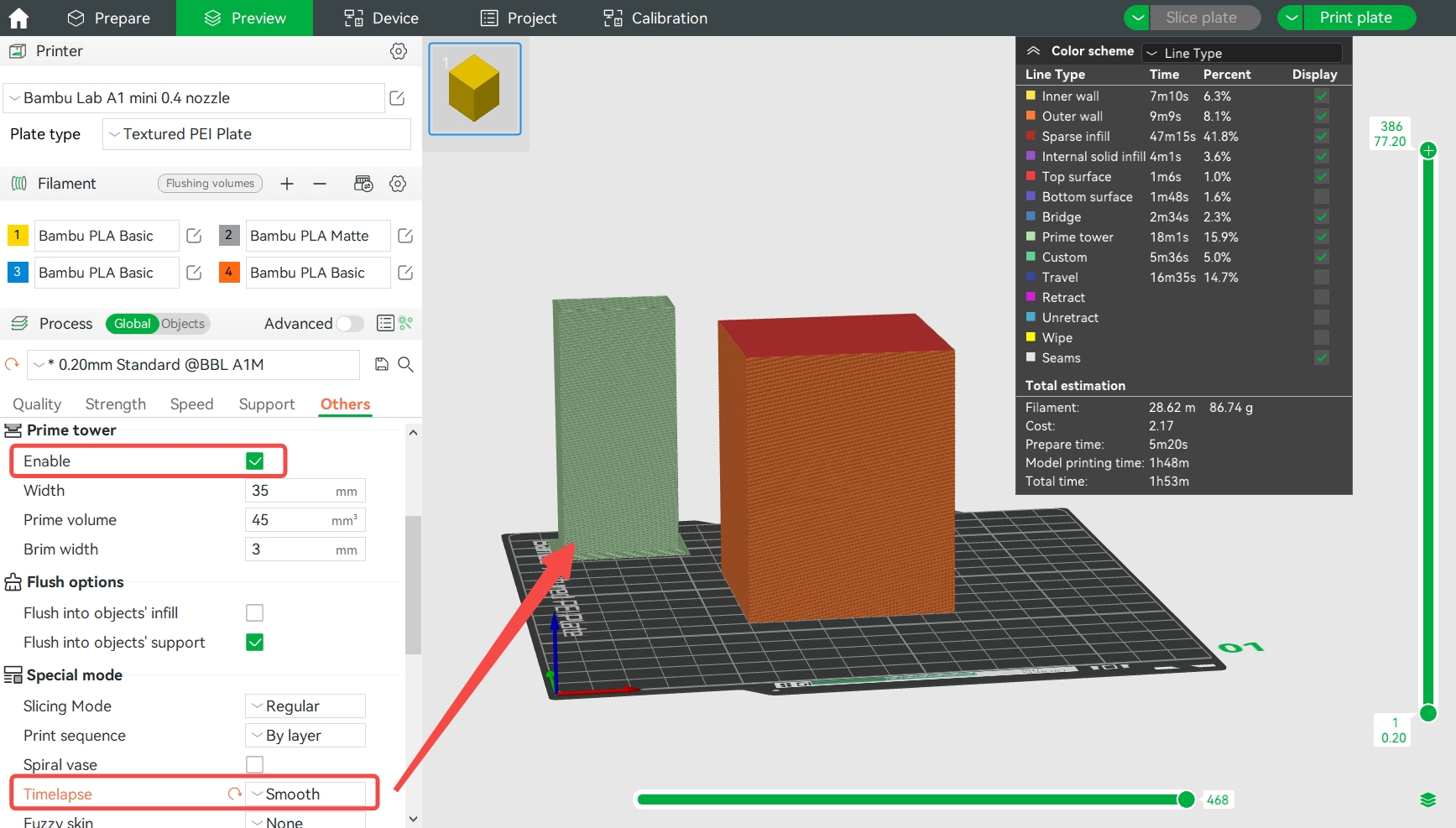

La torre de limpieza está habilitada por defecto para tareas de impresión multicolor. Si está imprimiendo un objeto de un solo color, puede configurar el modo de timelapse en "Modo suave" para que también genere una torre de limpieza que absorba los defectos. En cuanto a si habilitar la función de timelapse, puede verificar "Timelapse" en la ventana de envío de tareas de impresión según la situación real. Para más detalles, consulte Introducción a la funcionalidad de Timelapse | Bambu Lab Wiki.
- Esta función tiene restricciones en la colocación de objetos en la placa: el área de detección del A1 mini es (156, 152) → (180, 180), y el área de detección del A1 es (226, 224) → (256, 256). Sin embargo, si un objeto impreso se coloca en el área de detección, el sistema omitirá automáticamente la segunda detección de aglomeración de boquilla en esta impresión (detectada cada 8 g) y solo realizará la primera detección de aglomeración (impresa hasta la tercera capa).

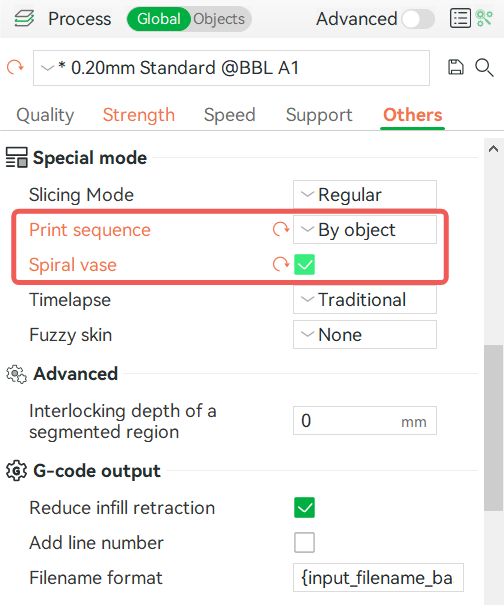

- La detección de aglomeración de boquilla no surtirá efecto si selecciona Imprimir por objeto o Vaso espiral en el Modo especial.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar una solicitud técnica respecto a su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
