¿Qué hace esta función?
En el proceso de manufactura aditiva de impresión 3D, es común que el tamaño real de las piezas impresas se desvíe del tamaño ideal, lo que genera dificultades en el ensamblaje de ejes y agujeros, ya sea entre piezas impresas o con objetos reales. Los factores que afectan este cambio de tamaño no solo son la precisión de movimiento de la impresora, sino también la contracción térmica y la deformación del material. Este mecanismo involucra problemas complejos de termoformado del material, y esta función está dedicada a resolver el problema más común y sencillo de ensamblaje de agujeros circulares y ejes. Para impresiones 3D de agujeros circulares y tamaños de ejes de diferentes materiales, los algoritmos de corte compensarán adecuadamente, logrando así imprimir círculos con menores desviaciones y un ensamblaje preciso con tolerancias más pequeñas.
Principio de compensación
El algoritmo de corte de Bambu Studio identificará características de agujeros/círculos completos que cumplan con los criterios (solo para círculos completos en el plano horizontal; semicírculos o círculos en dirección vertical no serán compensados), y proporcionará una compensación de tamaño razonable basada en datos de prueba detallados. En este proceso de compensación, el algoritmo de corte limitará la velocidad de impresión de las características circulares identificadas, manteniéndola uniforme (velocidad de impresión 200 mm/s). Al mismo tiempo, asegurará que el sistema de enfriamiento esté activado al máximo durante la impresión, proporcionando una tasa de enfriamiento estable y eficiente para los filamentos. Bajo el control del entorno de impresión uniforme, Bambu Studio modificará el tamaño de las características circulares según la fórmula del modelo de compensación. Los parámetros específicos de la fórmula del modelo de compensación variarán según el filamento, y ya los hemos incorporado en el cortador. No es necesario realizar ajustes adicionales.
Cómo usar esta función?

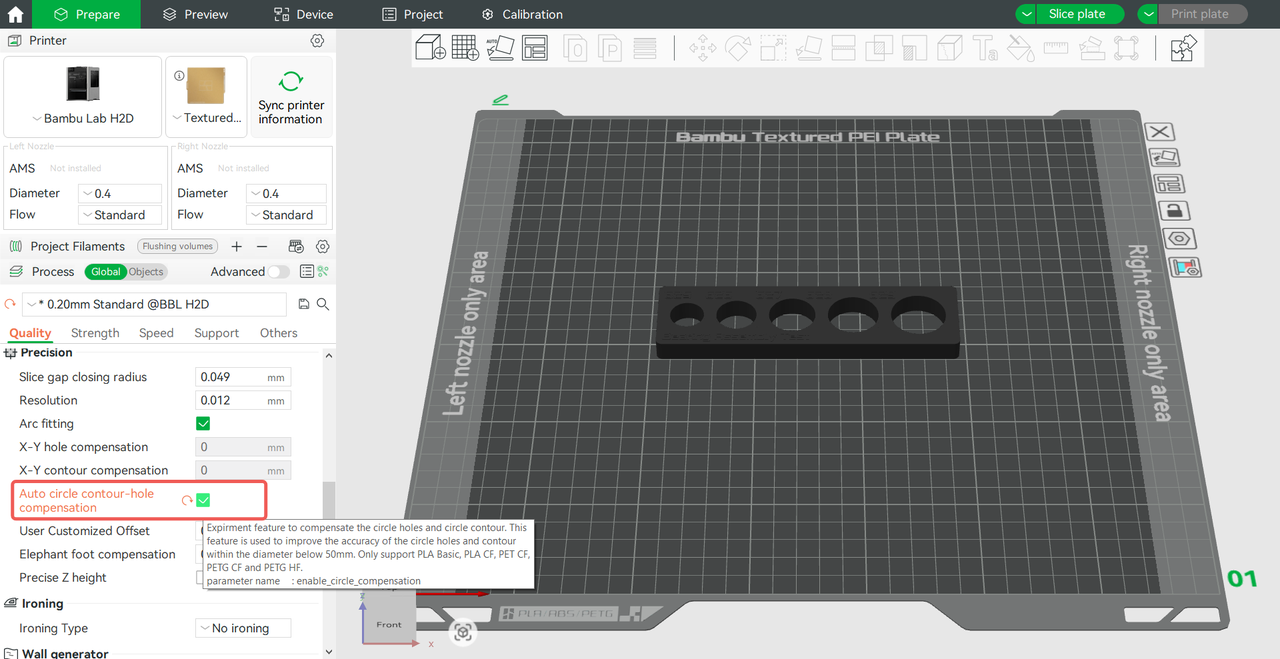

En primer lugar, esta función solo es aplicable a agujeros/círculos completos en el plano horizontal, con un tamaño de diámetro dentro de 50 mm. Por lo tanto, si el modelo que está imprimiendo tiene estas características circulares y su tamaño es importante para el ensamblaje, puede seleccionar "Compensación automática de contornos de agujeros circulares" en Proceso—Calidad antes de cortar para habilitar esta función. Luego seleccione el filamento correspondiente, corte y envíe la tarea de impresión para obtener un modelo con una precisión mayor en el tamaño de los agujeros circulares.

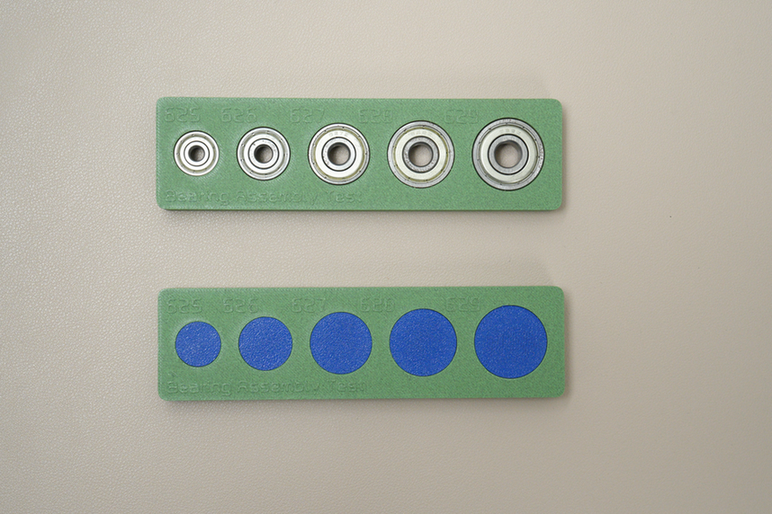

La precisión de los agujeros y ejes circulares impresas mediante esta compensación es mayor, permitiendo un ensamblaje compacto con componentes estándar (como rodamientos) u otras piezas impresas.
Aspectos a tener en cuenta
-
Actualmente, esta función solo es compatible con algunos filamentos oficiales de Bambu, y se agregarán más filamentos aplicables en el futuro.
-
Esta función está diseñada para compensar configuraciones predeterminadas (relleno disperso predeterminado, etc.). Sin embargo, tendrá un efecto reducido en configuraciones extremas y colocaciones (como relleno al 100%, ejes circulares colocados demasiado cerca, etc.).
-
Esta función solo se aplicará a filamentos secos oficiales de Bambu. Para filamentos húmedos, el efecto de compensación de tamaño se reducirá (la humedad cambia las propiedades de deformación y contracción del filamento). Además, para filamentos no oficiales de Bambu, esta función podría no lograr el efecto esperado.
-

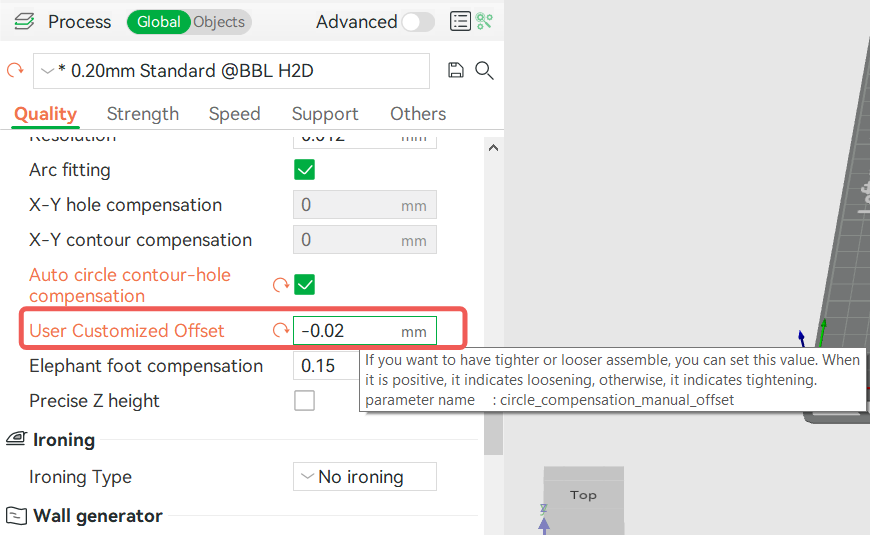

Si el efecto de secado del filamento es insuficiente, la función de Compensación automática de contornos de agujeros circulares podría no lograr el ajuste más apretado. Según nuestra experiencia, con los mismos parámetros, el filamento seco produce un ajuste más suelto, y el filamento húmedo produce un ajuste más apretado. En este caso, puede intentar ajustar manualmente los parámetros de compensación. Ingrese el valor de compensación en la sección "Desplazamiento personalizado" en Bambu Studio: los valores positivos hacen que el ensamblaje sea más suelto, mientras que los valores negativos lo hacen más apretado. Puede ajustar el valor según sus condiciones de secado, y recomendamos usar un valor de paso de 0.02 mm para ajustes finos.
-
Esta función solo es aplicable a círculos completos (no elípticos) en el plano horizontal, y los círculos no deben interferir entre sí. Otras situaciones no serán reconocidas ni compensadas por la función.
-
Esta función de compensación utilizará automáticamente la costura de bisel para la pared de los ejes y agujeros, lo que oculta eficazmente las costuras en la superficie circular y asegura un tamaño de círculo más preciso. Puede consultar la wiki para obtener más información sobre ajustes de costura: Ajustes de costura.
