Descripción del problema

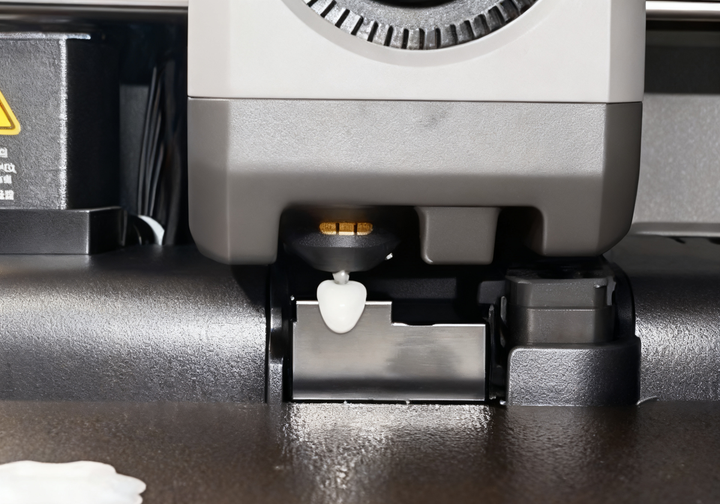

Durante la operación, si ocurre desplazamiento de purga o acumulación de filamento, puede deberse a la desviación de la posición de la boquilla durante la purga. El siguiente contenido guiará para verificar si este problema se debe a un desplazamiento de purga de la boquilla y cómo realizar la calibración de posición.
Calibración del Desplazamiento Izquierda/Derecha (Desplazamiento X) de la Posición de Purga
Archivos Necesarios Antes de la Calibración
- Archivo de detección de desplazamiento de purga: purge_pos_test.gcode
- Paquete de archivos de calibración: cali.7z
Verificar si Existe Desplazamiento de Purga

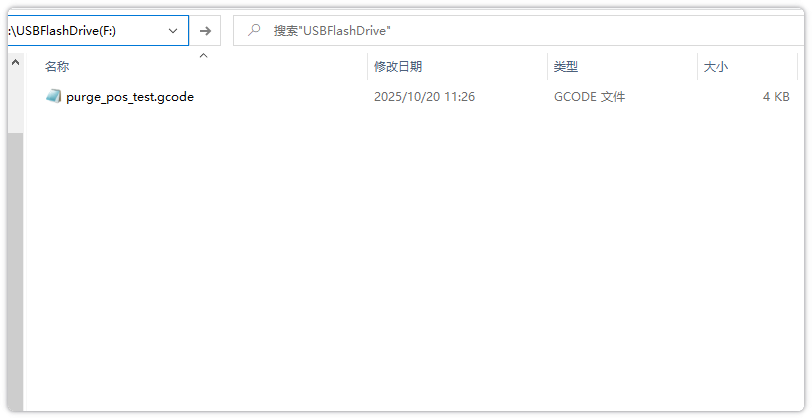

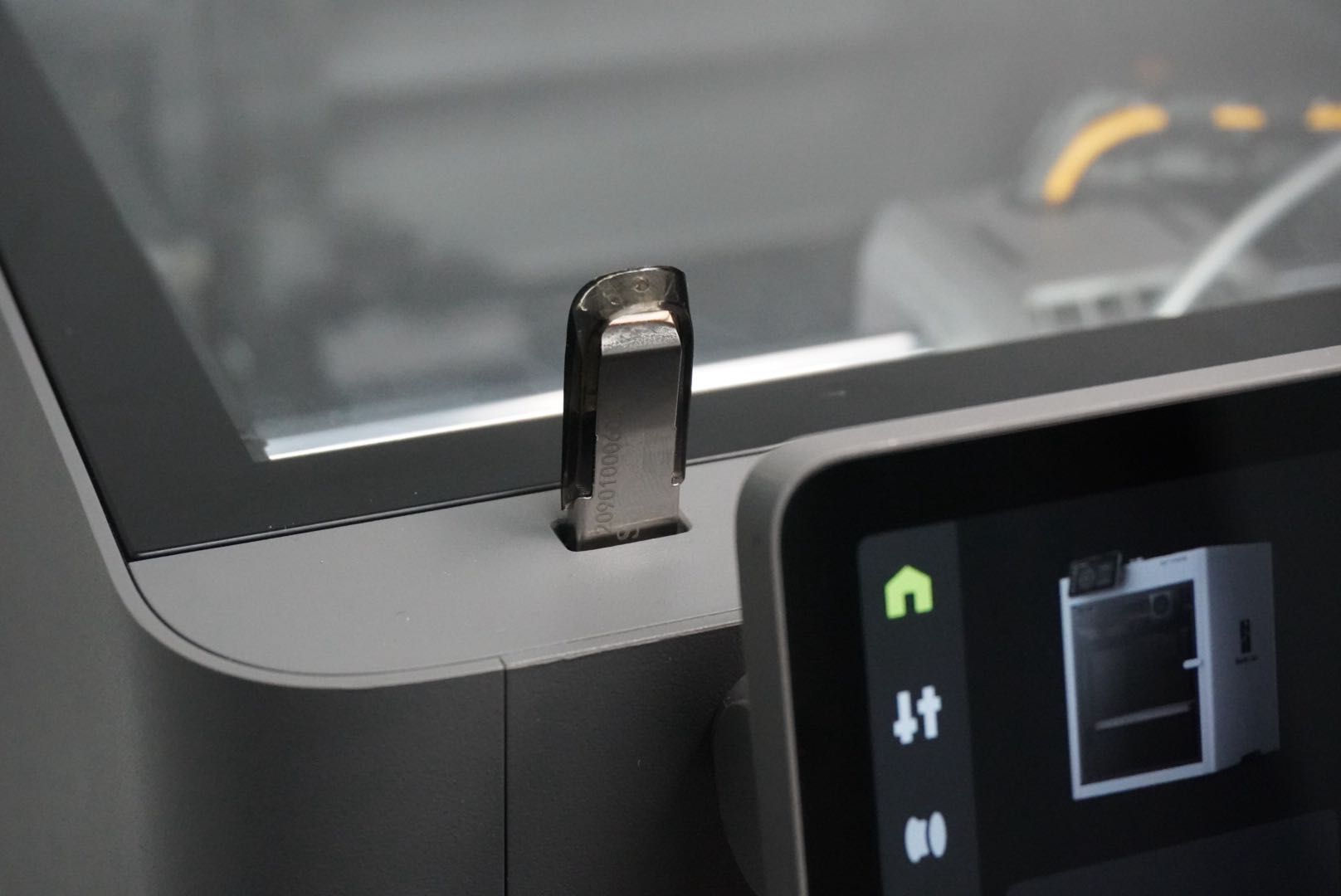

Guarde el archivo de detección de desplazamiento de purga (purge_pos_test.gcode) en el directorio raíz de una unidad USB, inserte la unidad USB en el dispositivo e inicie la impresión.

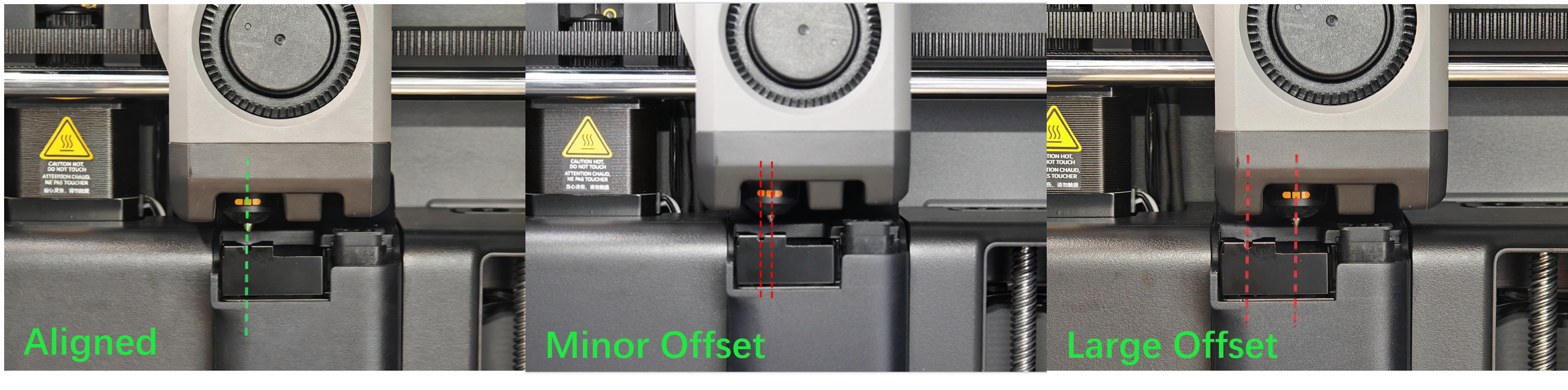

Observe si la boquilla está alineada con el surco del limpiador de purga. Diferentes grados de desplazamiento corresponden a diferentes métodos de solución.

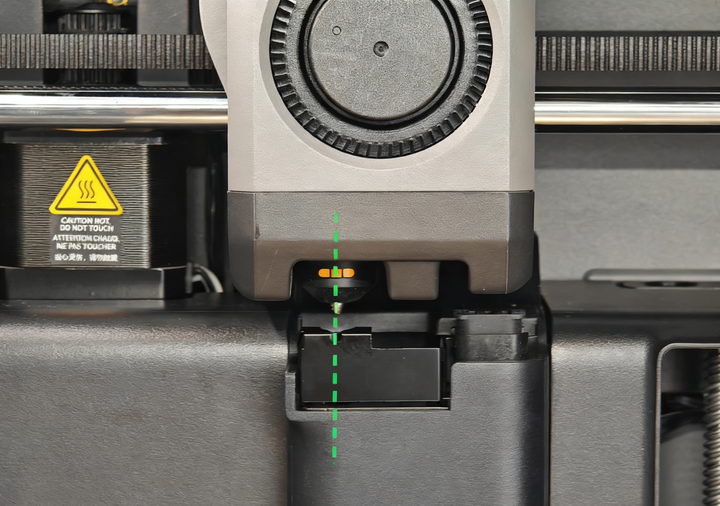

1. Alineada
Problema no relacionado con el cabezal. Realice las siguientes verificaciones:
- Empuje suavemente la placa de empuje del contenedor de residuos para comprobar si hay desplazamiento lateral sin rebote (mientras esté en estado extendido).
- Inspeccione visualmente el contenedor de residuos en busca de inclinación y verifique si la parte de montaje del revestimiento interior está deformada. Asegúrese de que sus fijaciones lateral y vertical estén seguras.
- Compruebe si la correa sincrónica está floja. Verifique la tensión para descartar la posibilidad de desplazamiento de dientes.
2. Ligero Desplazamiento
- Ajuste la posición mediante el siguiente proceso de calibración manual.
3. Gran Desplazamiento

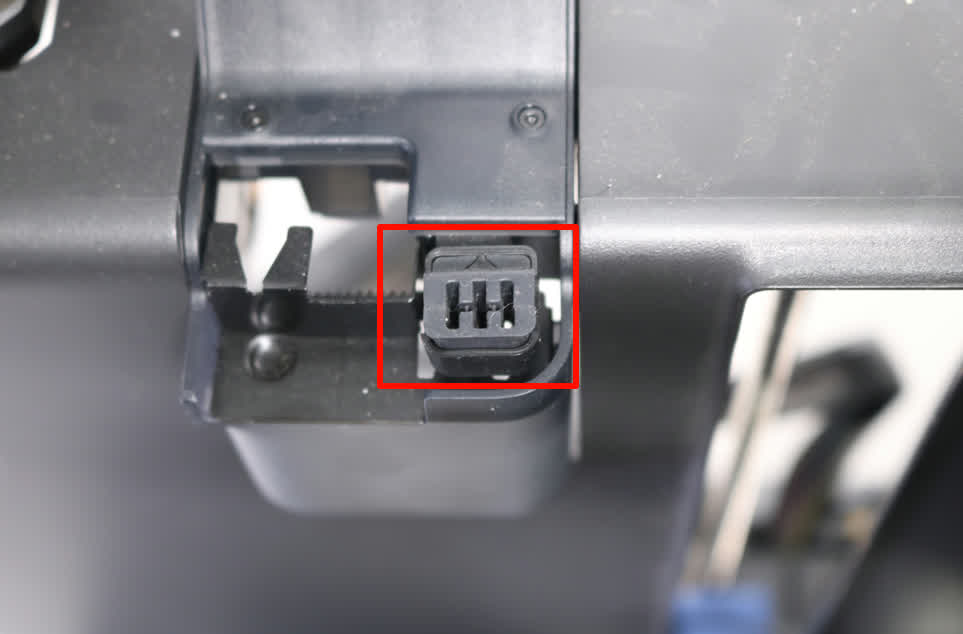

- Verifique si hay obstáculos físicos en el área indicada en la imagen que puedan impedir que el cabezal complete el homing correctamente.
Calibración Manual
1. Preparar los Archivos de Calibración

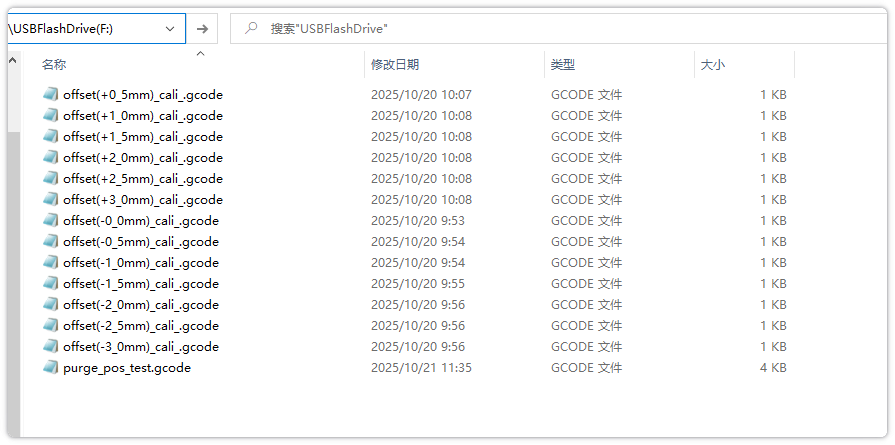

Descomprima el paquete de archivos de calibración (cali.7z) y copie todos los archivos GCode descomprimidos en el directorio raíz de la unidad USB. Este paquete contiene archivos de calibración específicos adaptados a diferentes valores de desplazamiento de boquilla y recipiente de purga.
Por ejemplo: "offset(-3_0mm)_cali" indica que la boquilla está desplazada 3 mm hacia la izquierda, y "offset(+3_0mm)_cali" indica que la boquilla está desplazada 3 mm hacia la derecha.
2. Insertar la Unidad USB
Inserte correctamente la unidad USB que almacena los archivos de calibración en el puerto USB de la impresora 3D.
3. Ejecutar los Archivos de Calibración
- Primero, ejecute el archivo de calibración de referencia (offset -0_0mm). Después de ejecutar este archivo, la boquilla completará automáticamente la configuración de coordenadas y se moverá a la posición de purga del recipiente de purga.

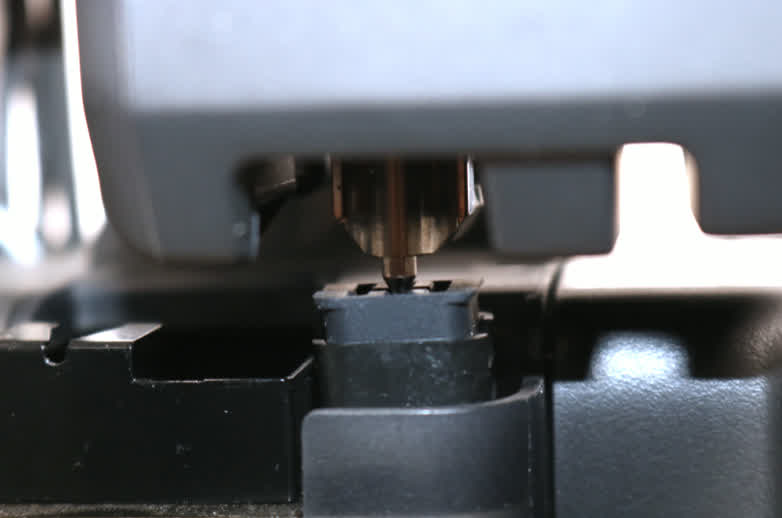

- En este momento, observe el desplazamiento real entre la boquilla y el surco del limpiador de purga, y seleccione el archivo de calibración correspondiente para corregir con precisión según la dirección del desplazamiento.
Ejemplo: Como se muestra en la figura, si la boquilla está claramente desplazada hacia la derecha en el surco del limpiador de purga, ejecute el archivo de calibración correspondiente a -3_0mm para corregir la coordenada objetivo de la boquilla hacia la izquierda.
Si la boquilla se encuentra en el lado izquierdo del surco, seleccione un archivo de calibración con valor positivo para ajustarla hacia la derecha, por ejemplo, offset (+2_0mm).

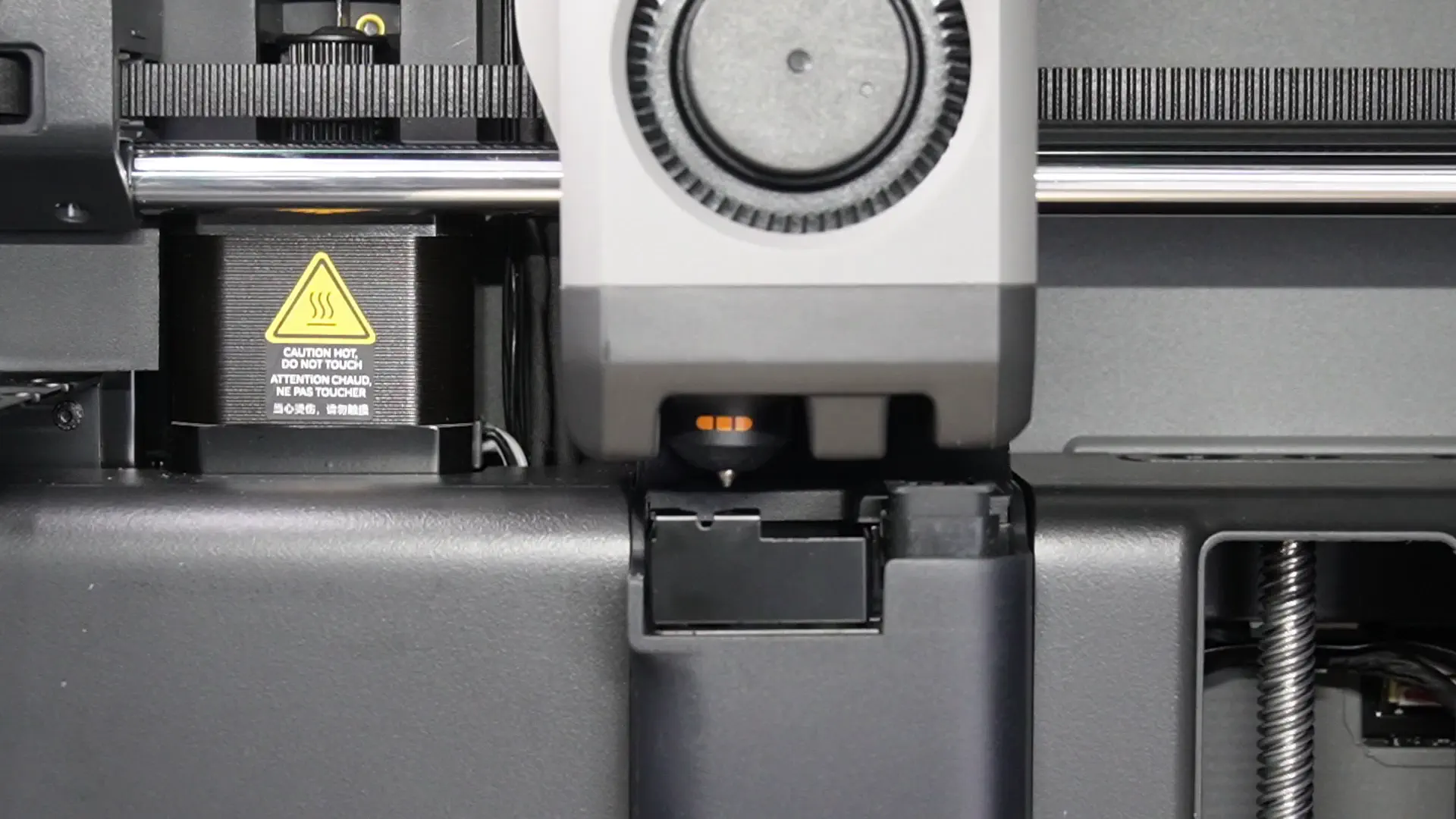

Ejemplo animado del proceso de calibración:
Después de completar la calibración manual, asegúrese de que la boquilla esté alineada centralmente con el surco del limpiador de purga inferior; la información de coordenada correcta se guardará automáticamente en la firmware de la impresora.
Ajuste del Desplazamiento Frontal/Trasero (Desplazamiento Y) de la Posición de Purga
Cuando el material de purga de la impresora se desvía fuera del limpiador de purga, siga los pasos a continuación para ajustar la posición del limpiador de purga.

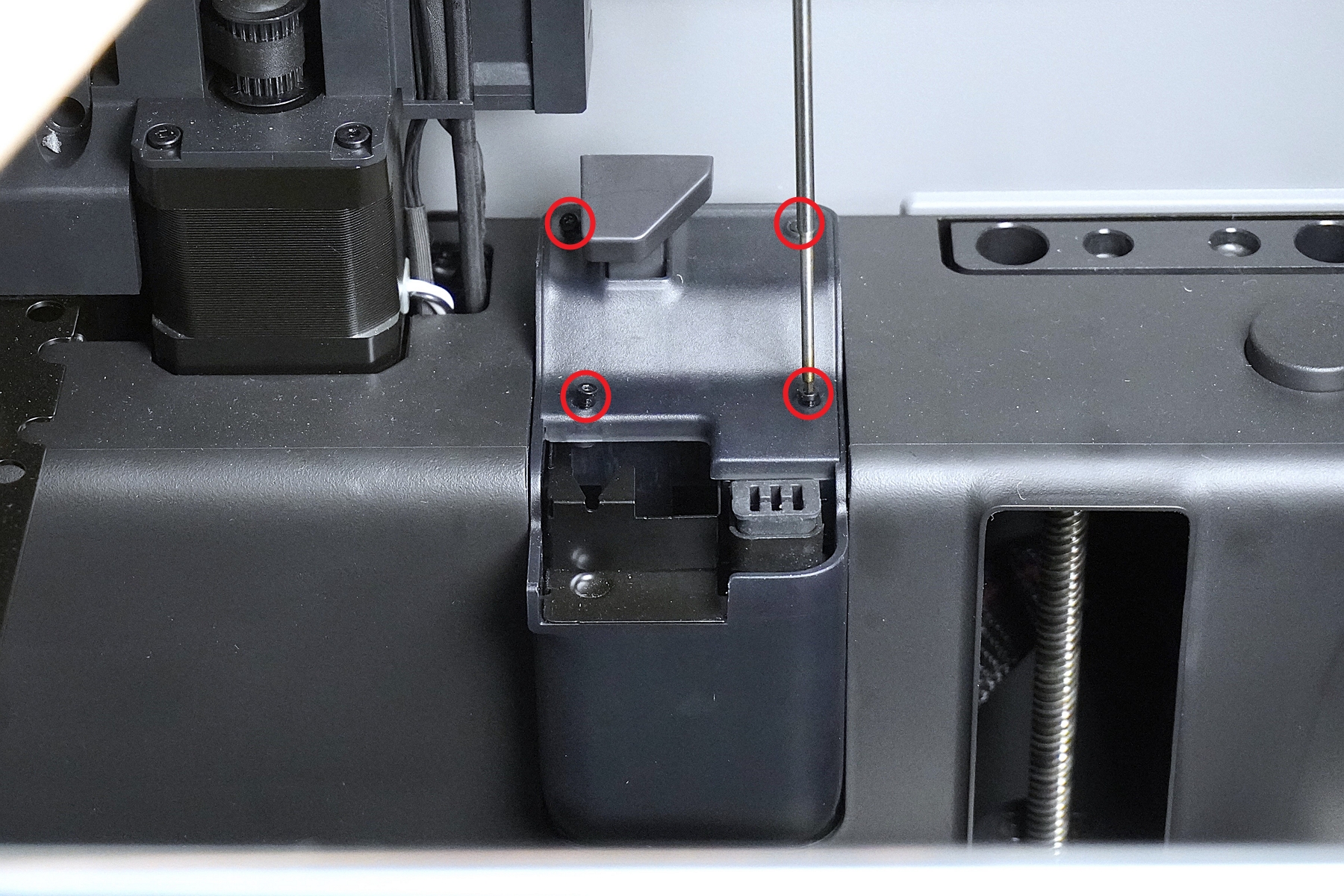

Paso 1: Abrir la Tapa Superior del Conducto de Purga
- Afloje los cuatro tornillos de fijación de la tapa superior del conducto de purga.
- Levante la tapa superior hacia arriba (Nota: No es necesario quitarla por completo).
Paso 2: Ajustar los Tornillos de Fijación del Limpiador

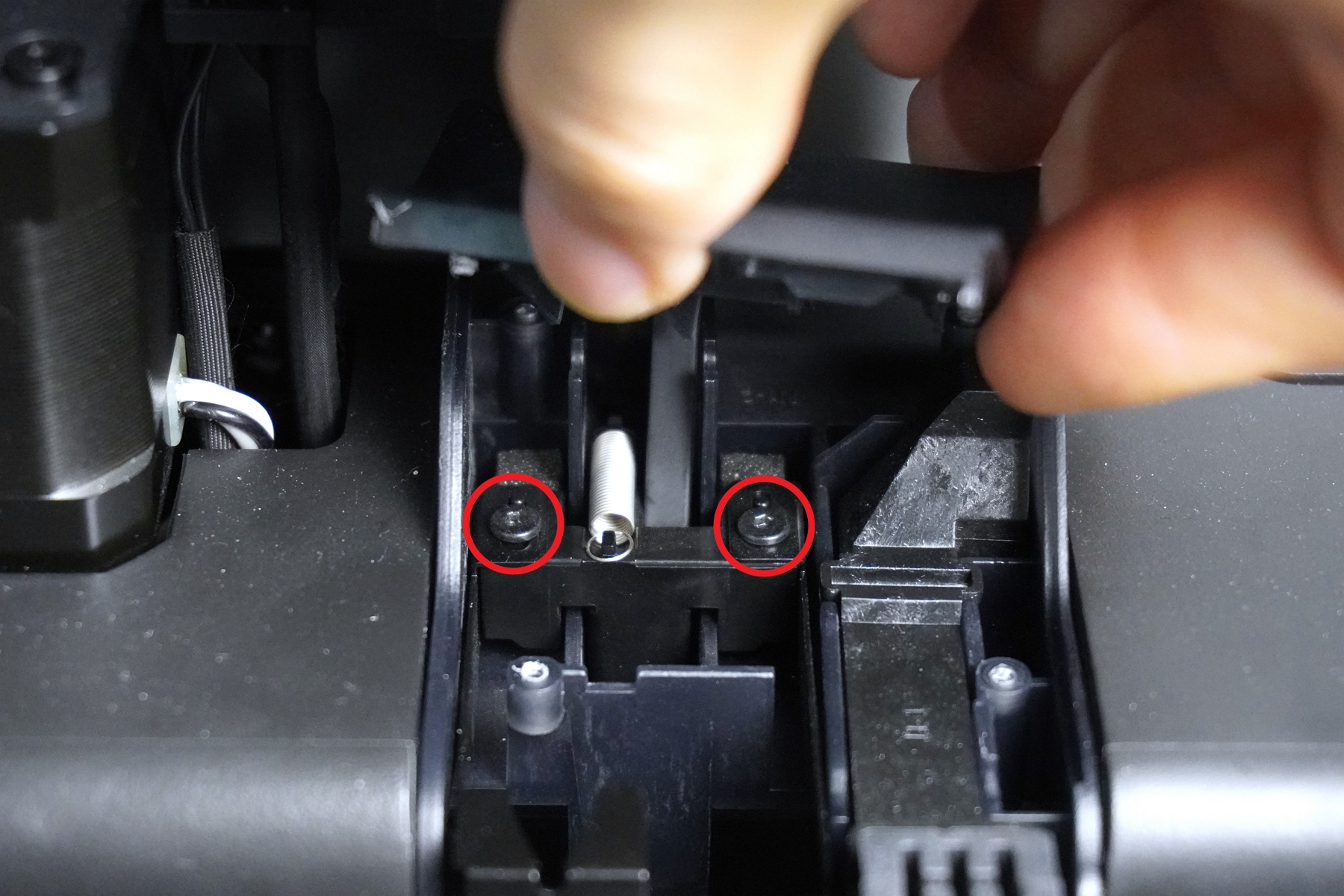

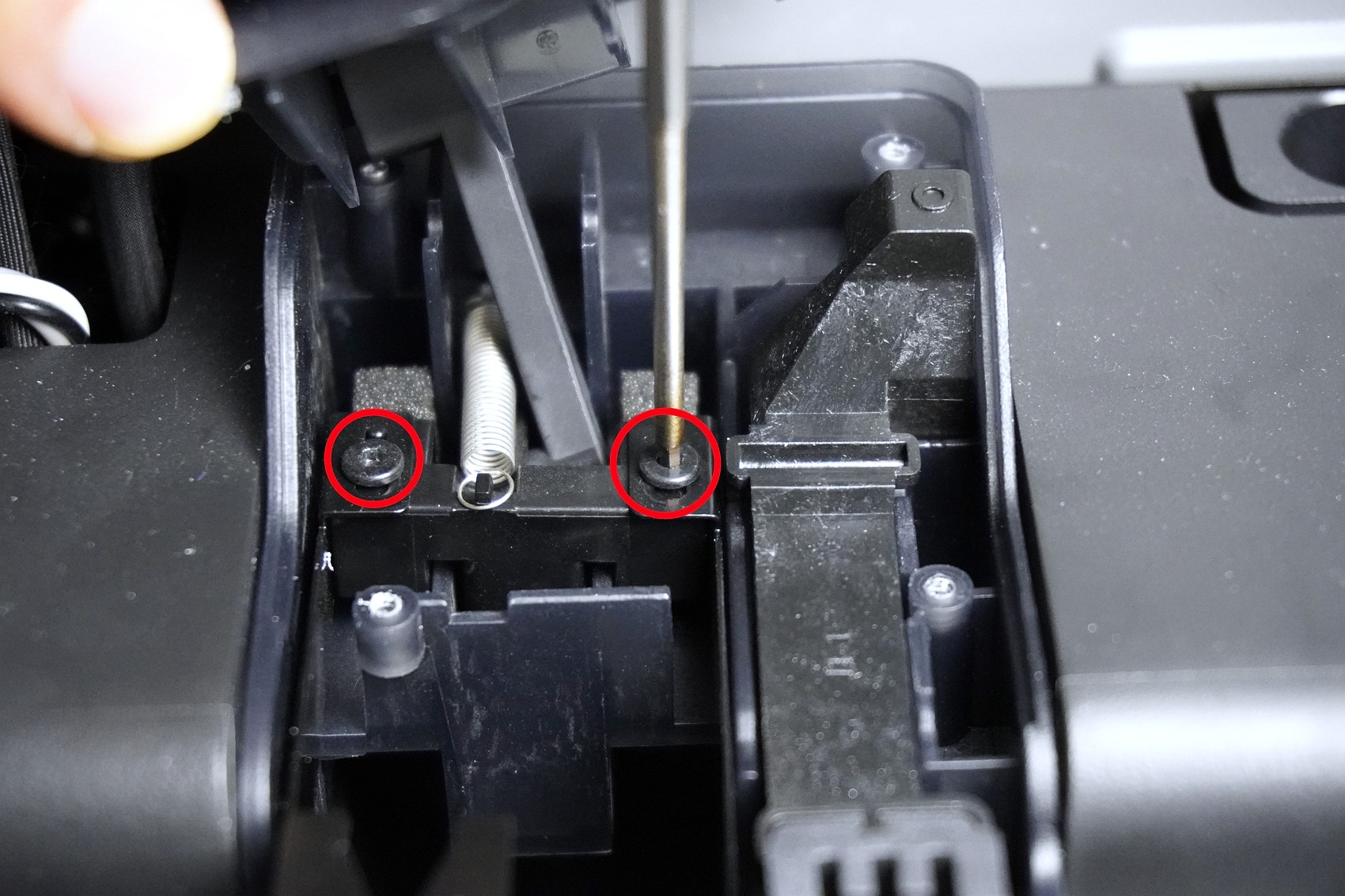

- Localice los dos tornillos de fijación debajo del limpiador.
- Afloje los tornillos (solo afloje, no es necesario quitarlos).
Paso 3: Instalar la Tapa Superior del Conducto de Purga
Después de aflojar los tornillos, use un destornillador para empujar el limpiador metálico hacia adelante hasta la posición más alejada:
Paso 4: Fijar el Limpiador
- Después de ajustarlo a la posición correcta, retorne los dos tornillos de fijación.
- Asegúrese de que el limpiador esté firmemente en su lugar sin aflojamiento.
Paso 5: Probar el Movimiento
- Vuelva a instalar la tapa superior del conducto de purga.
- Empuje la tapa superior hacia adelante y hacia atrás para probar si el limpiador se mueve suavemente.
Ajuste del Desplazamiento Z del Limpiador de Purga (Desplazamiento Vertical)

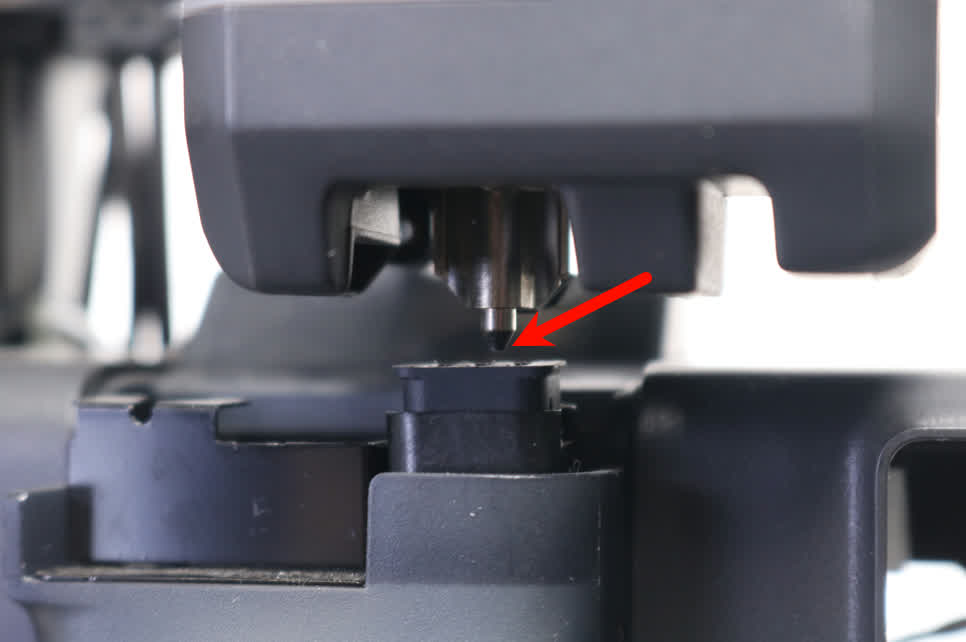

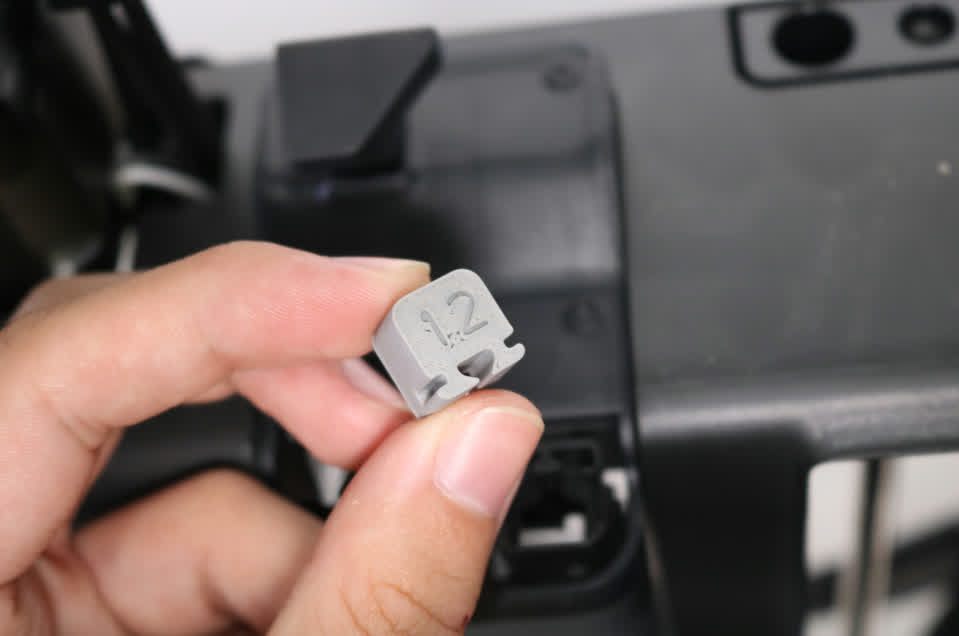

Si la boquilla está demasiado alejada de la almohadilla del limpiador, imprima primero el bloque de calibración. Descargue p2s_scrap_block.3mf e imprima uno.
Paso 1 – Retirar el Panel Trasero
Siga los pasos en Reemplazar Panel Trasero P2S para separar el soporte de PTFE, el amortiguador de filamento y el panel trasero.
Paso 2 – Liberar Cables
Abra las abrazaderas de cables, saque los cables y exponga los dos tornillos que fijan el conjunto del limpiador de purga.
Paso 3 – Retirar el Limpiador de Purga
Use una llave hexagonal H2.0 para aflojar los dos tornillos que sostienen el limpiador de purga para que la unidad pueda deslizarse hacia arriba y hacia abajo.
Paso 4 – Instalar Bloque de Calibración

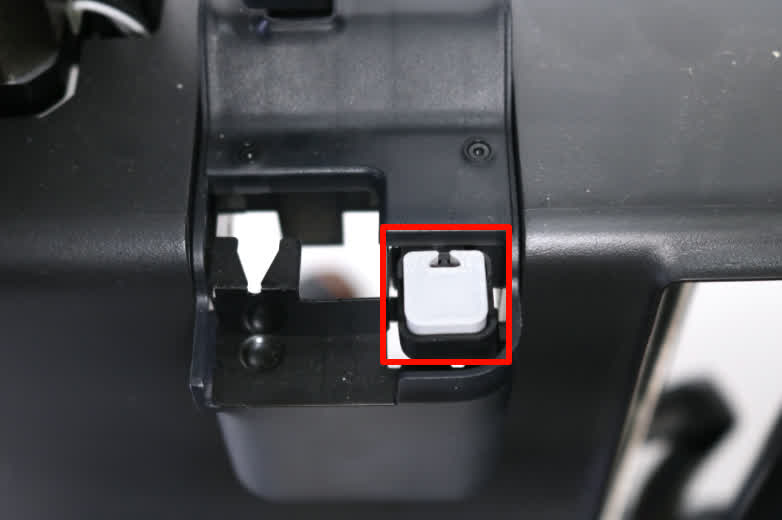

Retire la almohadilla del limpiador y encaje el bloque de calibración en su lugar.
Paso 5 – Ajustar el Limpiador de Purga

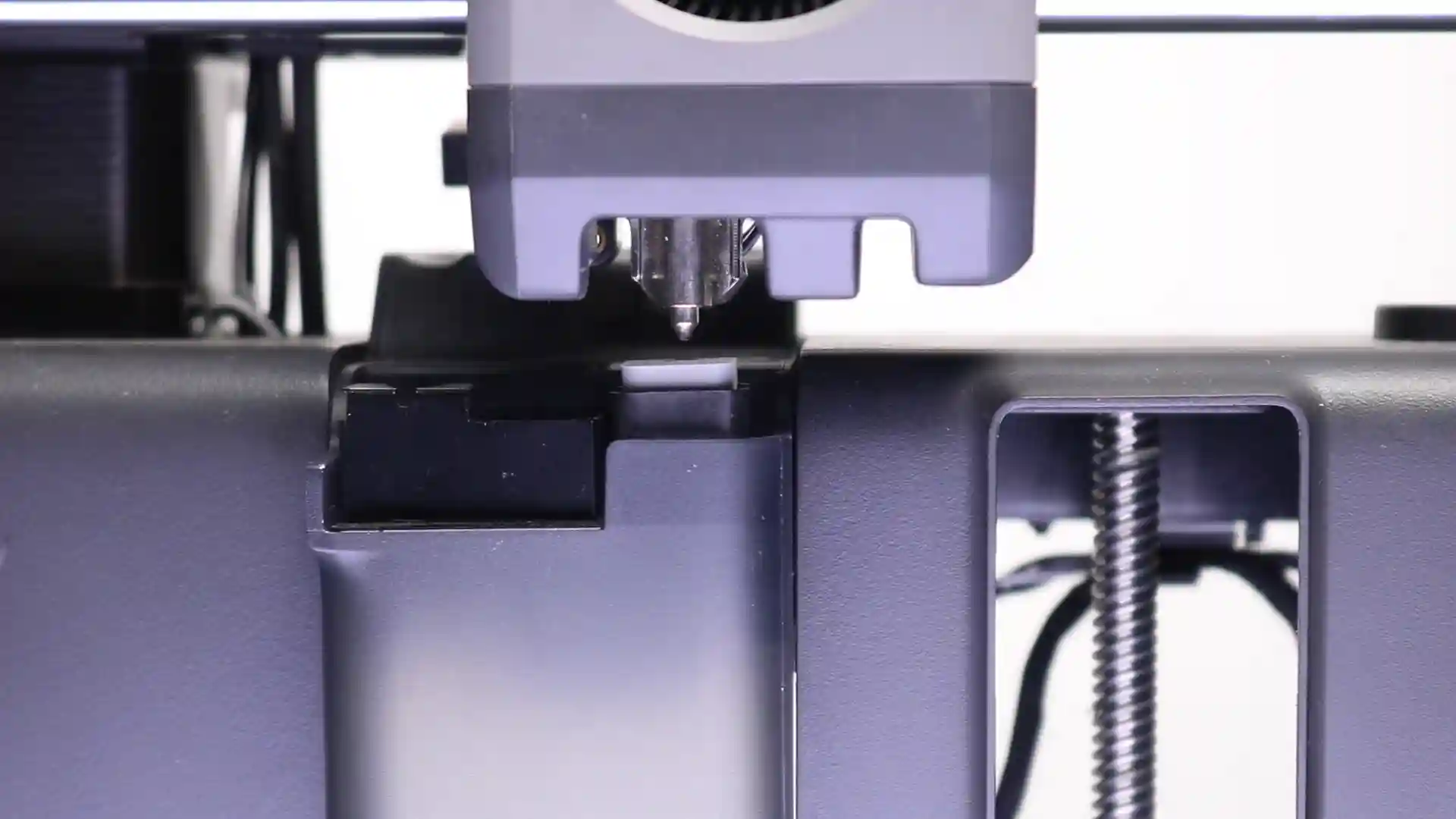

Empuje el limpiador de purga hacia arriba hasta que la cara superior del bloque de calibración toque la boquilla, luego apriete los dos tornillos.
Apretar los tornillos tan pronto como el bloque toque la boquilla.
Paso 6 – Volver a Instalar la Almohadilla

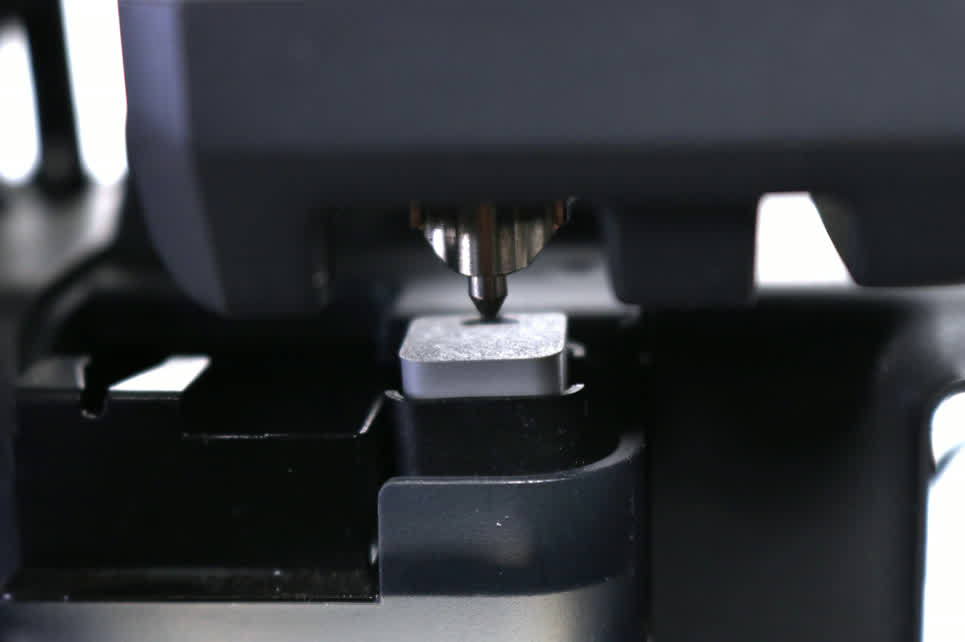

Retire el bloque de calibración, vuelva a instalar la almohadilla del limpiador y verifique que la boquilla toque ahora la almohadilla.
Paso 7 – Volver a Instalar las Partes Restantes
Vuelva a colocar los cables en las abrazaderas.
Vuelva a instalar el panel trasero, el amortiguador y el soporte de PTFE siguiendo Reemplazar Panel Trasero P2S.
Probar la Funcionalidad
Ejecute de nuevo la prueba de impresión para confirmar si persiste el desplazamiento de purga o la acumulación de filamento.
Notas Finales
Esperamos que esta guía haya proporcionado apoyo claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
