Guía de Optimización de la Impresión de la Primera Capa

Impacto de la Primera Capa en la Calidad de Impresión

En impresión 3D, la calidad de la primera capa afecta significativamente la tasa de éxito de una impresión. Si bien imperfecciones menores en la primera capa generalmente no impactan notoriamente el modelo final, problemas severos en la primera capa pueden comprometer directamente la calidad general de la impresión o incluso provocar fallas. Los problemas comunes en la primera capa se dividen principalmente en dos categorías, cada una presentando distintos niveles de riesgo.

1. Boquilla Demasiado Cerca de la Cama Caliente (Primera Capa Demasiado Baja):

• La boquilla puede raspar la cama caliente, dañando potencialmente tanto la boquilla como la placa de impresión.

• Una adhesión excesiva entre la impresión y la cama caliente puede dificultar su retiro o incluso romper el modelo.

• Una extrusión insuficiente en la primera capa puede causar "obstrucción" (acumulación de filamento en la punta de la boquilla, bloqueando la extrusión).

• Boquilla Demasiado Lejos de la Cama Caliente (Primera Capa Demasiado Alta):

• Los espacios escasos entre las líneas de la capa inferior debilitan la apariencia y la integridad estructural.

• Una mala adhesión por contacto insuficiente con la cama caliente puede provocar deformación, desplazamiento, espagueti, o fallas similares a obstrucción durante la impresión.

Ejemplos de Primera Capa Aceptables

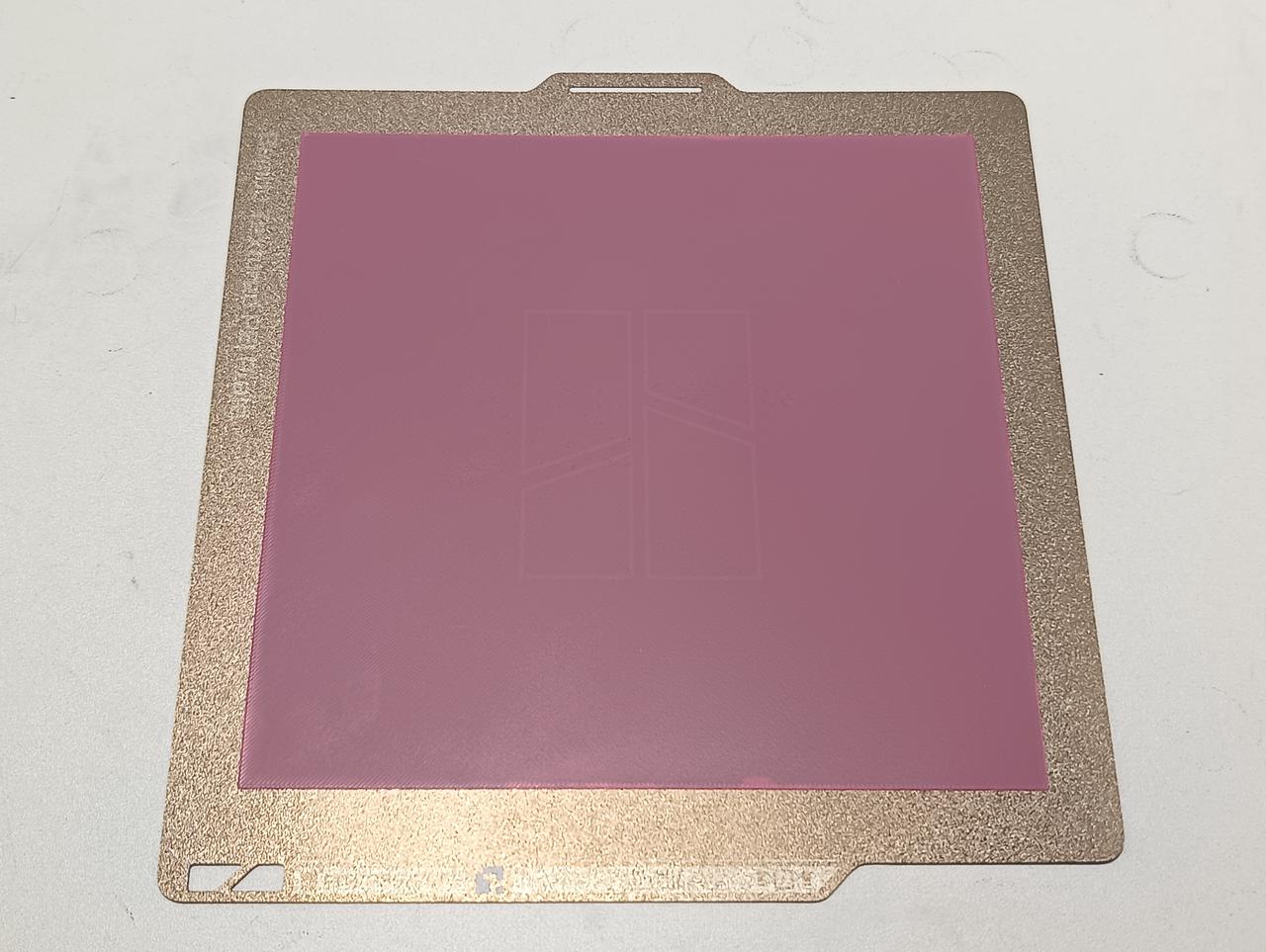

Primera capa de alta calidad:

Nota: Defectos menores como variaciones en el ancho de línea o arrugas (por ejemplo, defectos en solo el 10% de la primera capa, mientras el 90% restante es liso) generalmente no afectan la tasa de éxito de la impresión. Mientras no afecten la adhesión general ni la unión entre capas, no impactarán significativamente la calidad final de la impresión (véase la imagen a continuación).

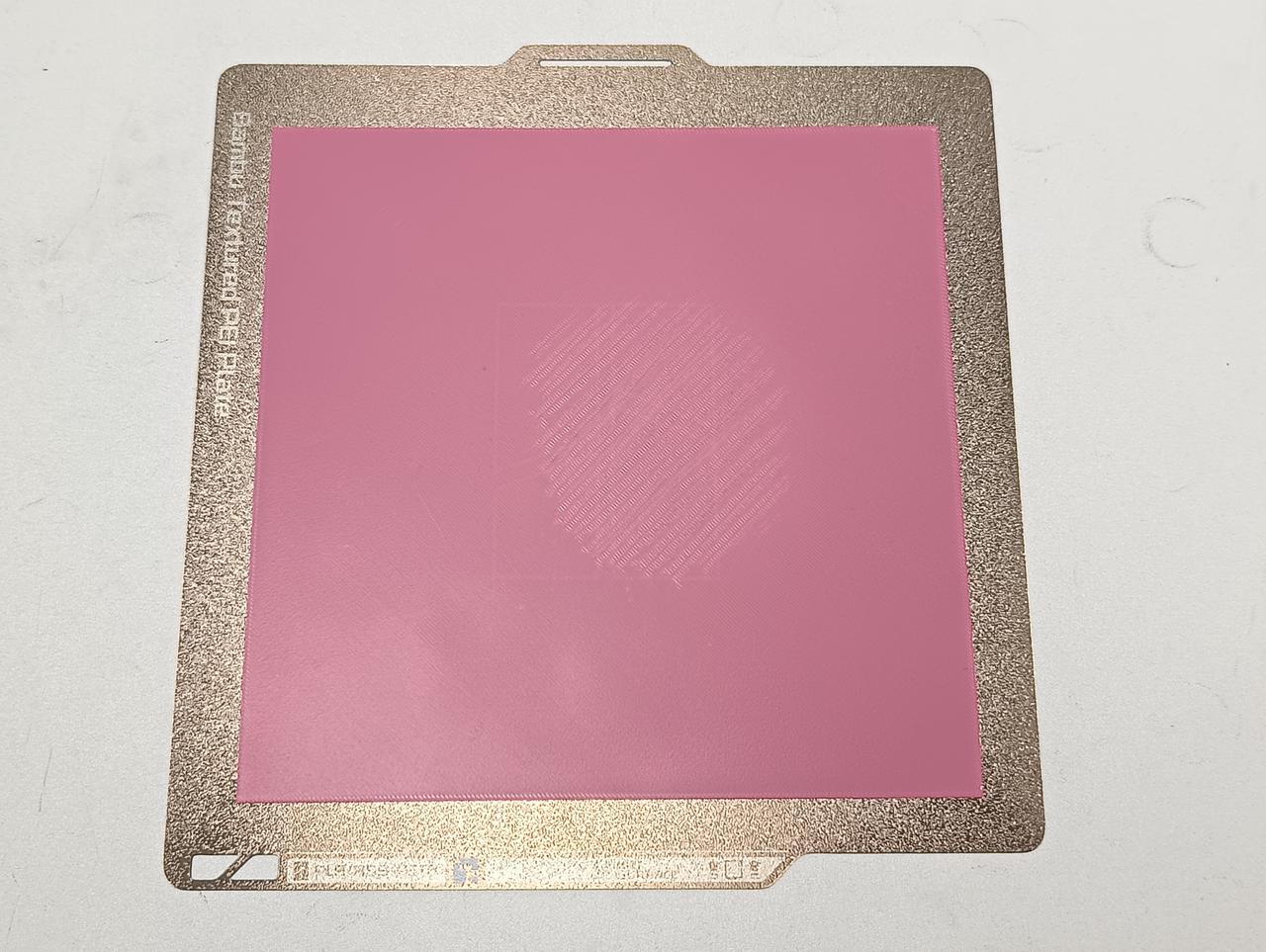

Ejemplo de primera capa válida:

Cómo Lograr una Primera Capa de Alta Calidad

Calibración y Nivelado

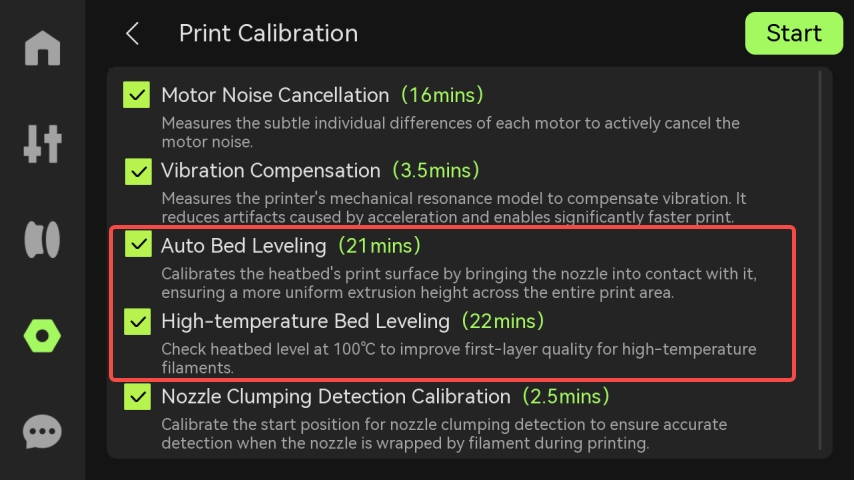

1. Independientemente de los problemas de calidad en la primera capa, recomendamos comenzar con una calibración. Ejecute el Nivelado Automático de Cama y el Nivelado de Cama a Alta Temperatura en Configuración > Calibración > Calibración de Impresión. Si la impresora ha sido movida, almacenada por mucho tiempo o si la cama caliente ha sido desmontada o reemplazada, debe ejecutar el nivelado nuevamente durante la calibración.

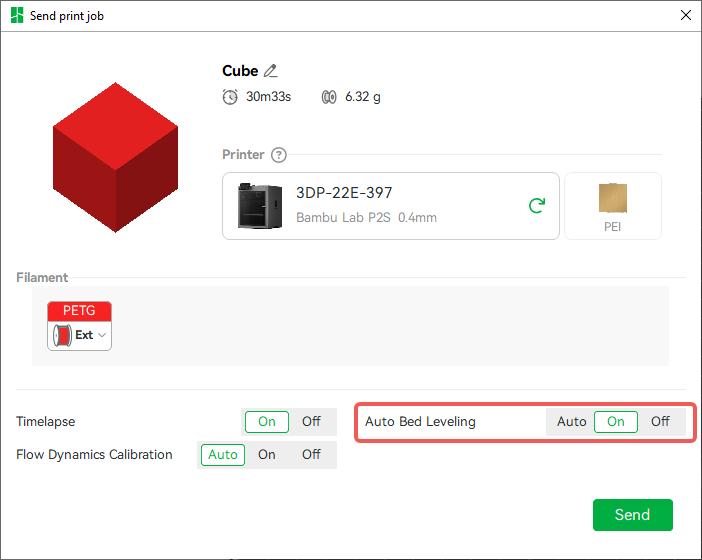

• Antes de imprimir, seleccione "Activado" en "Nivelado Automático de Cama" en la ventana de envío de trabajo de impresión, para que se realice un nivelado más rápido antes de cada tarea de impresión.

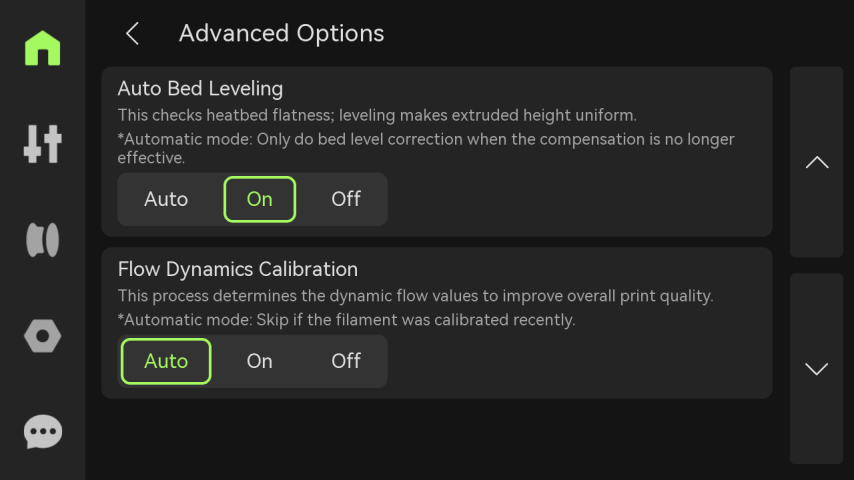

El Nivelado Automático de Cama también se puede activar en la pantalla de la impresora: Opciones Avanzadas > Nivelado Automático de Cama.

Tanto el nivelado previo a la impresión como los datos de calibración (incluyendo Nivelado Automático/Nivelado de Cama a Alta Temperatura) se almacenan en la impresora. El sistema aplica automáticamente estos conjuntos de datos durante la impresión.

Guía de Solución de Problemas en la Primera Capa

1. Primera Capa de Área Amplia/Placa Completa Demasiado Baja

Solución:

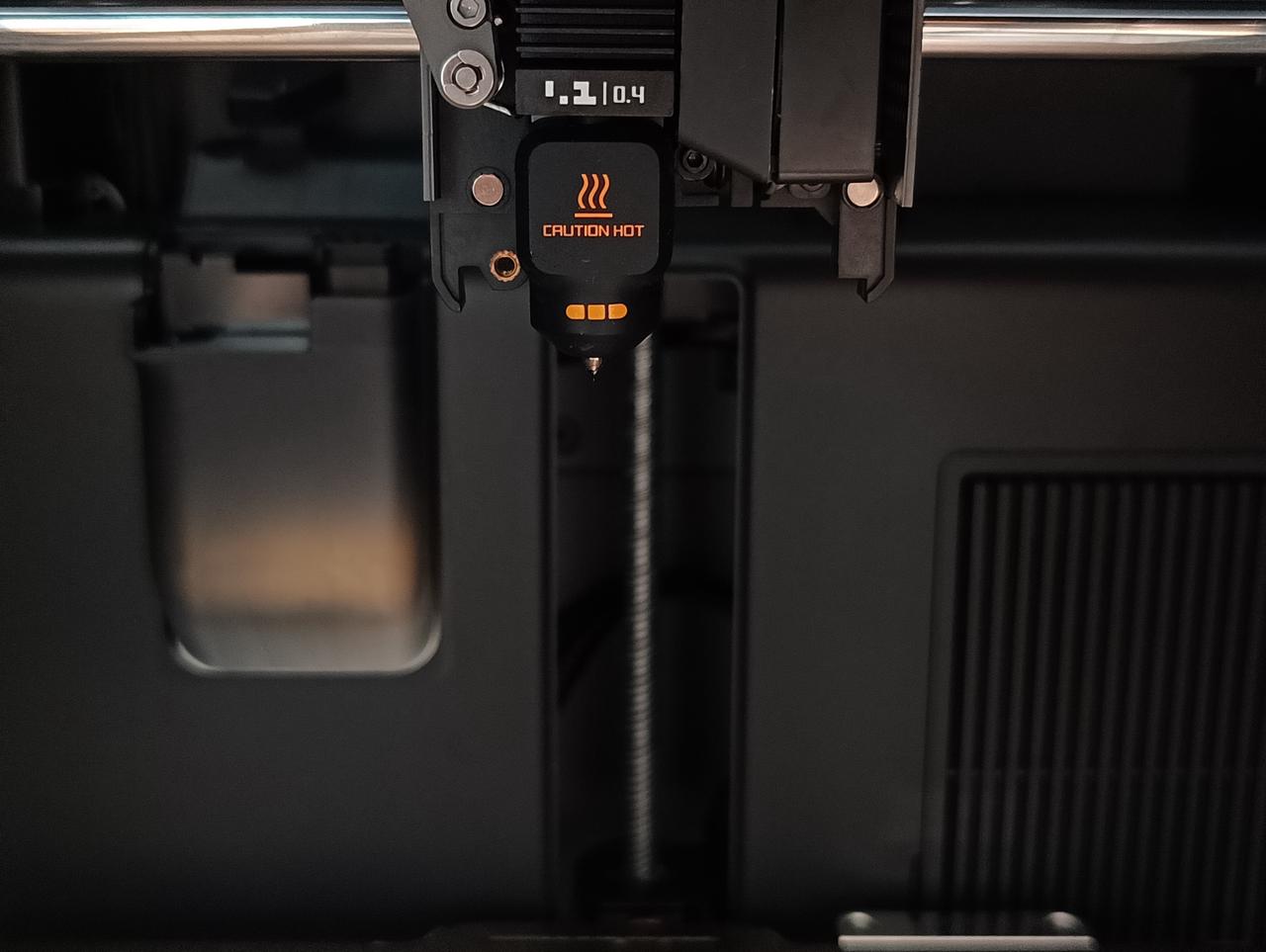

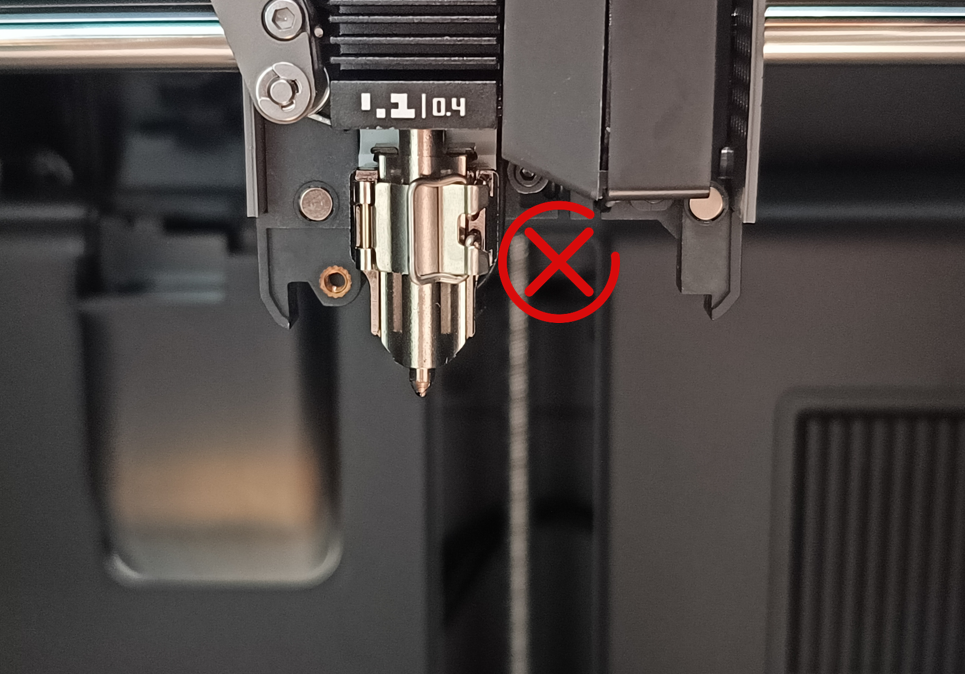

1. Verificar la Instalación de la Boquilla

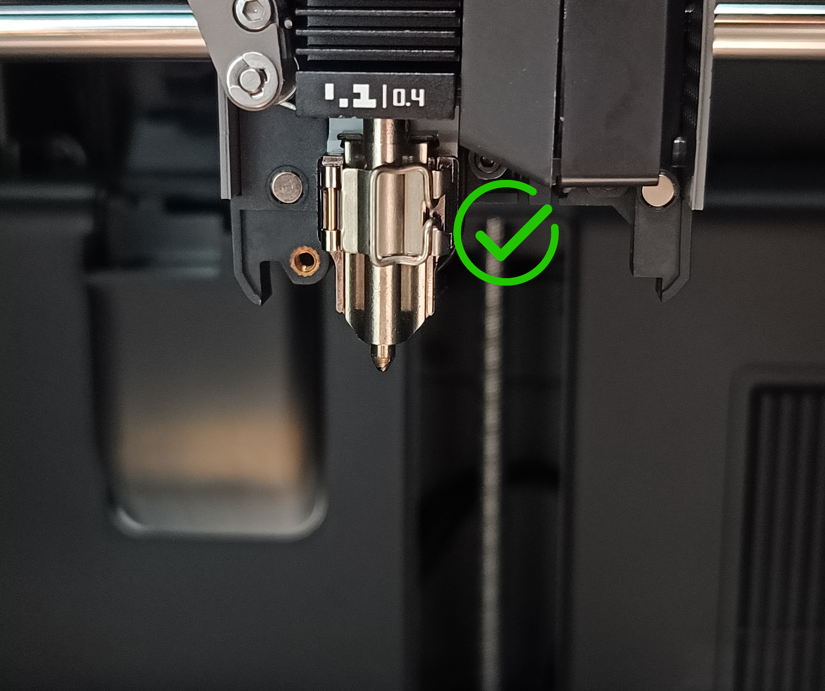

• Los clips deben estar fijados de manera correcta para asegurar que no estén sueltos.

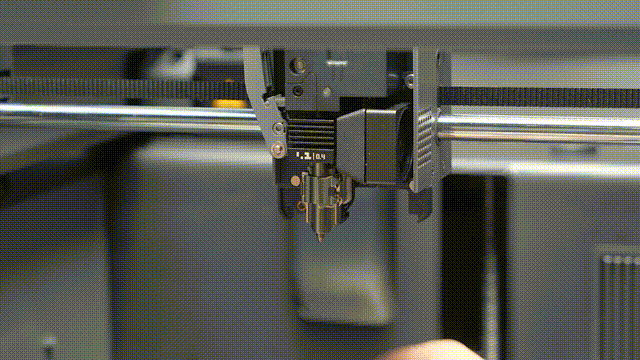

• Mueva manualmente la boquilla para confirmar su estabilidad. Si está suelta, la boquilla no está completamente asegurada.

• Apretar los Tornillos de la Base Cerámica

Primero afloje los tres tornillos de fijación de la base cerámica, luego apriete moderadamente los cuatro tornillos en la parte posterior del conjunto de calentamiento del hotend e instale nuevamente la base cerámica.

2. Primera Capa Parcial Demasiado Baja

Solución:

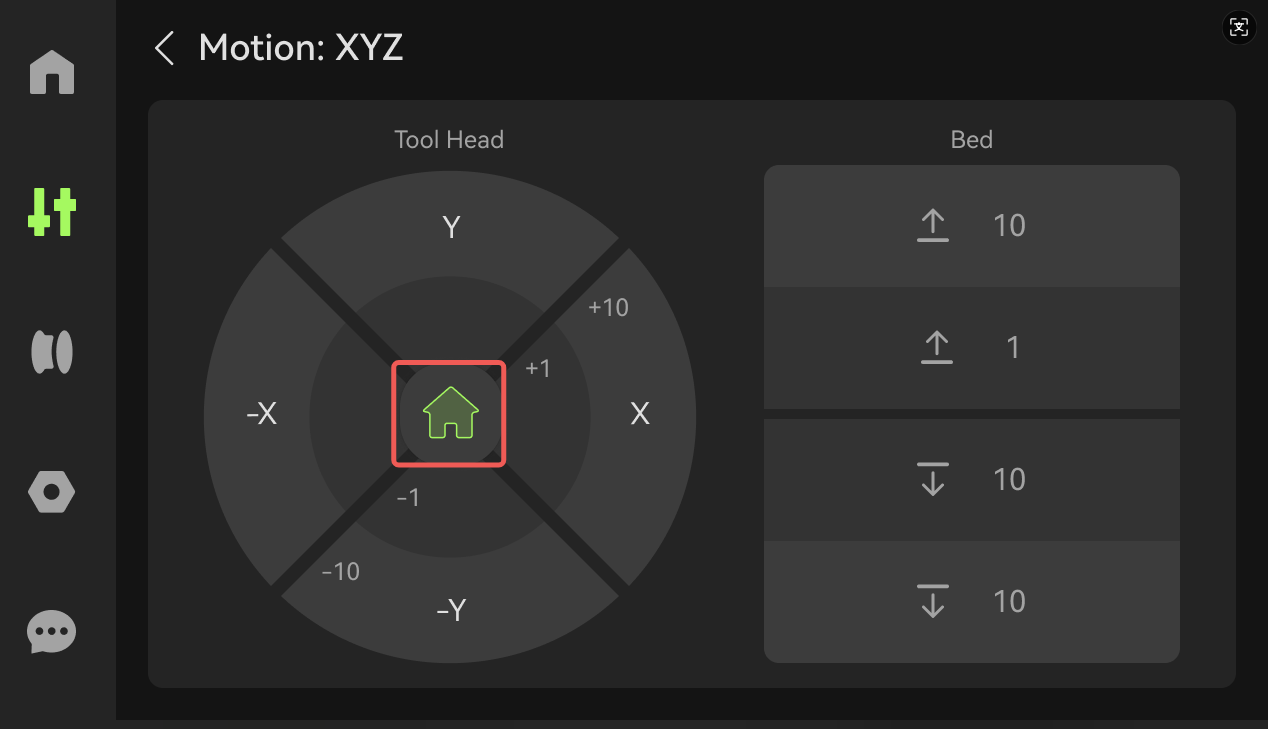

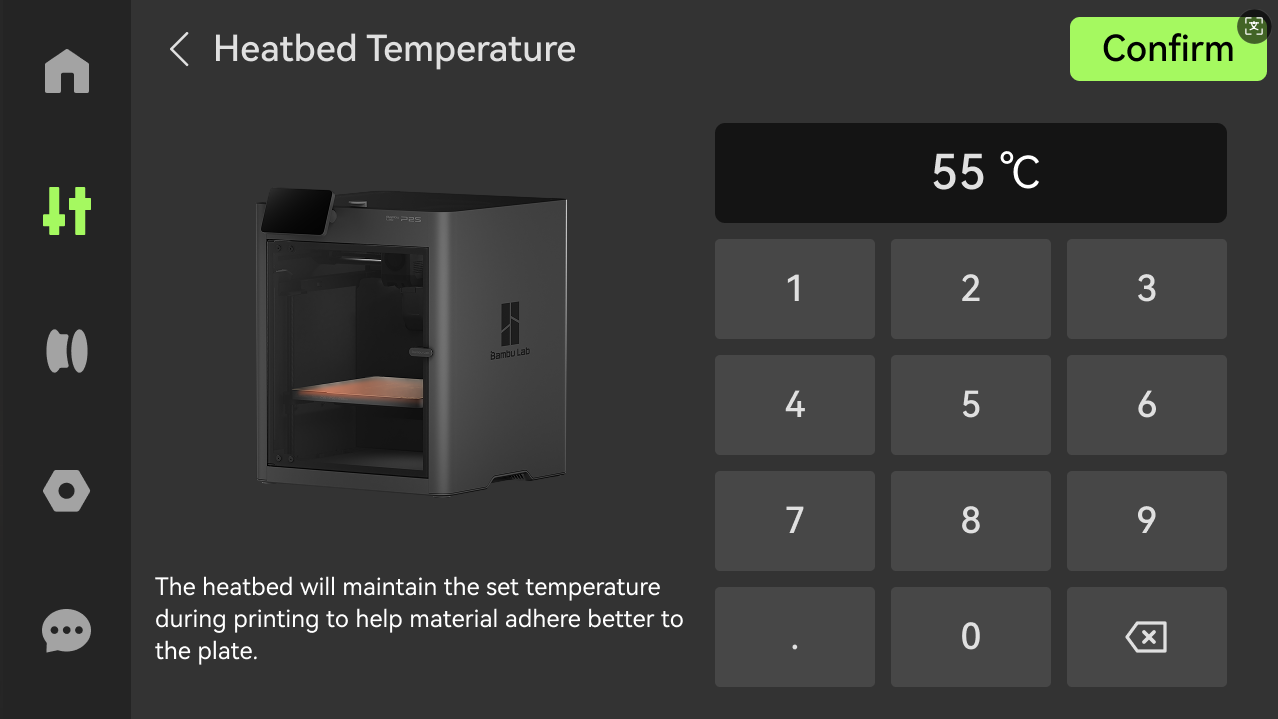

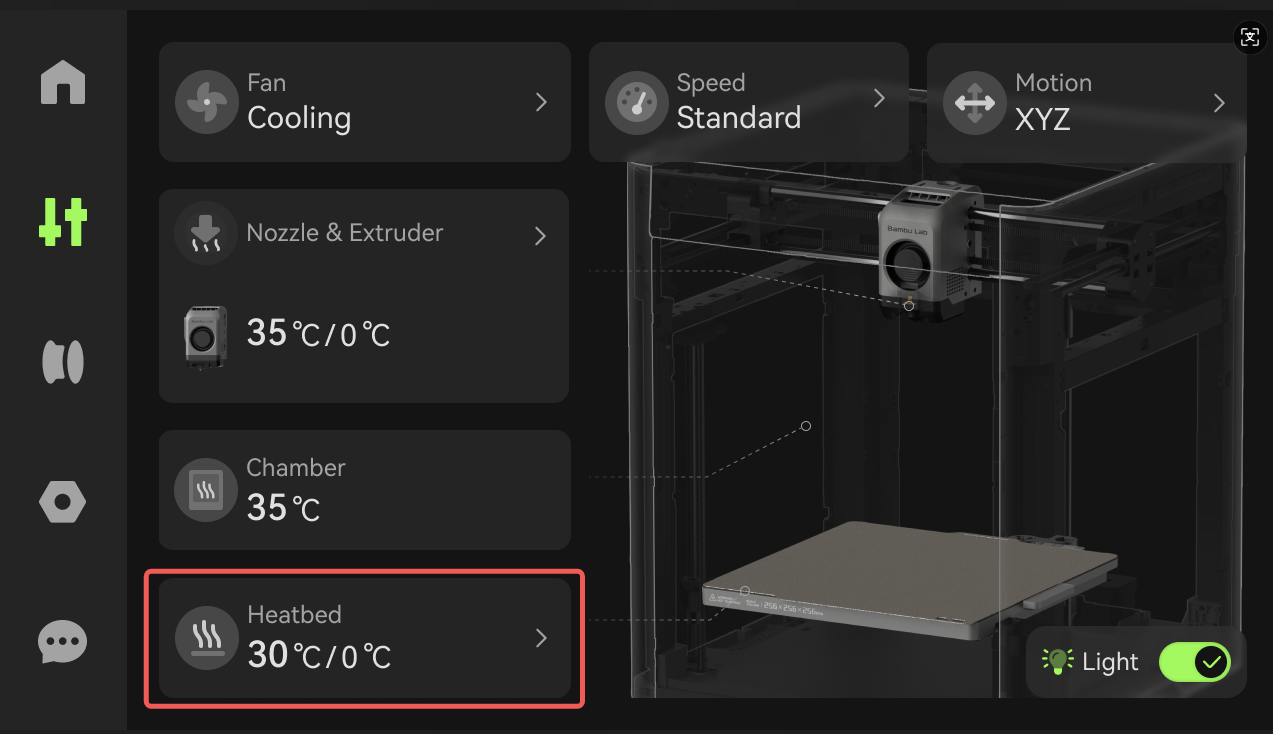

1. Seleccione "Home" en la pantalla para elevar la temperatura de la cama a 55°C y mantenerla durante 5 minutos para precalentar.

• Ajuste Mecánico:

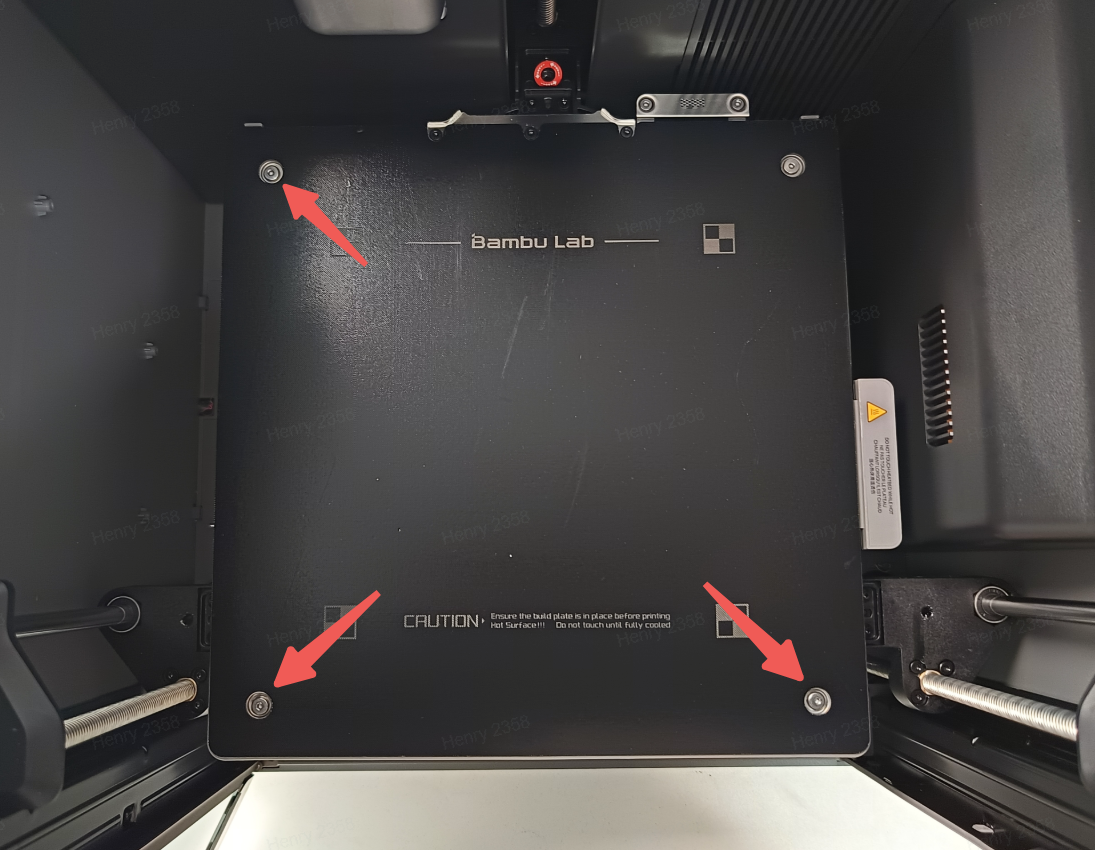

  • Afloje los cuatro tornillos de fijación en el orden mostrado (véase la imagen adjunta).







  • Al apretar nuevamente, asegúrese de que no haya contacto entre la parte metálica de la cama caliente y la parte plástica del deslizador del eje Z en dirección XY.

• Restablezca la temperatura de la cama a cero y vuelva a ejecutar la prueba de impresión de la primera capa.

Nivelado Manual Avanzado (Para Casos No Resueltos por Métodos Habituales):

1. Haga clic en "Home" en la pantalla, precaliente la cama a 55°C y manténgala durante 5 minutos.

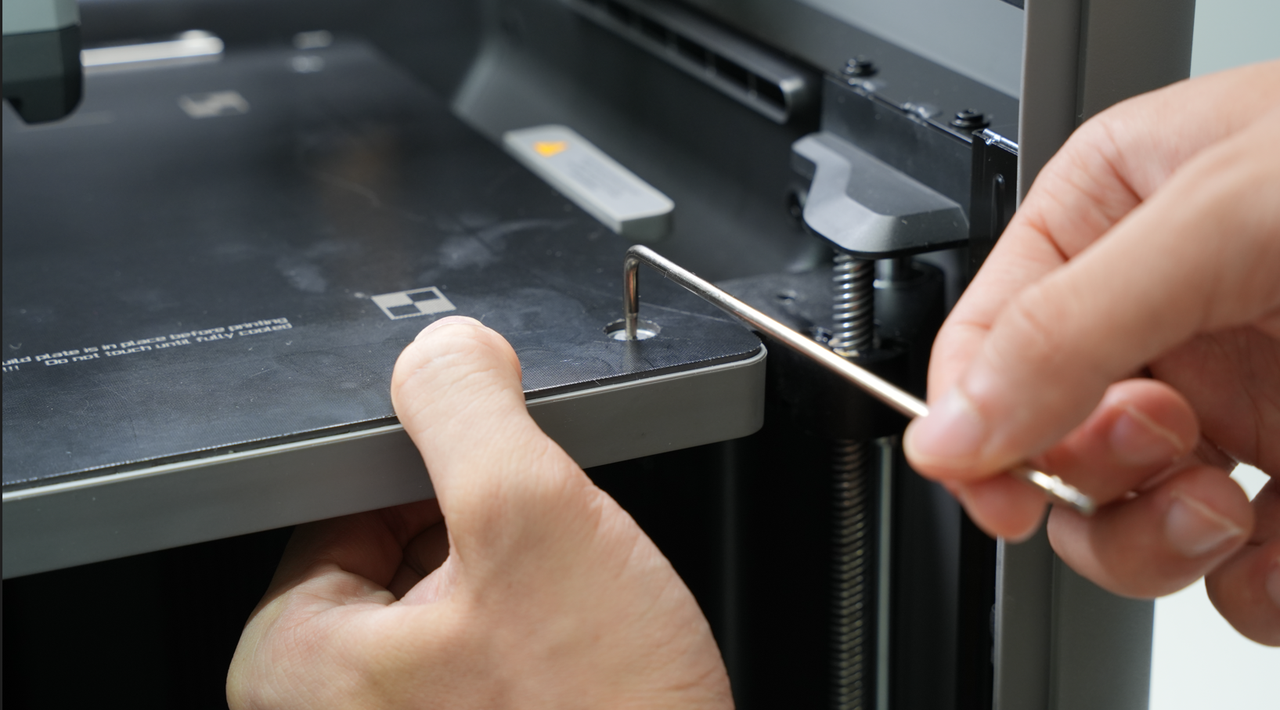

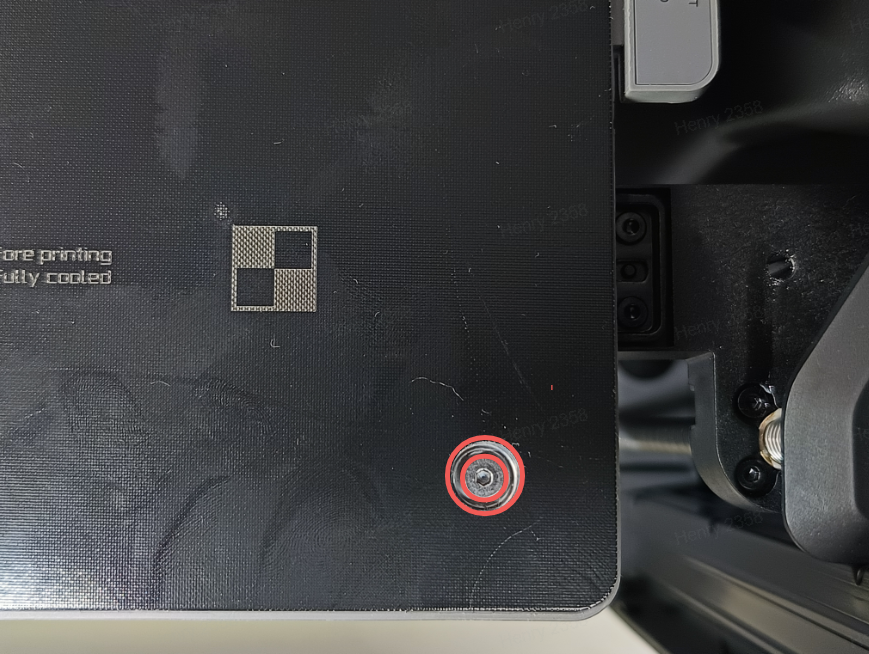

• Localice los tres tornillos de nivelado en la parte superior de la cama caliente (nota: el tornillo trasero derecho suele estar fijo y no requiere ajuste). Con un destornillador hexagonal H2.0, apriete completamente los tres tornillos ajustables en sentido horario hasta que alcancen el fondo. Luego ajuste los tornillos a una posición media, evitando un exceso de desplazamiento dentro de los agujeros de los tornillos. Al apretar, presione suavemente la parte inferior de la cama con la mano para asegurar que los tornillos estén firmemente fijados sin sueltos.

¿Por qué apretar?

El nivelado manual requiere ajustar la posición de cada tornillo de esquina. Para garantizar un punto de partida de nivelado consistente, todos los tres tornillos de nivelado deben apretarse primero hasta el fondo (enroscar hasta el fondo). En este punto, la distancia entre la cama caliente y la boquilla es máxima, ayudando a unificar el estado inicial.

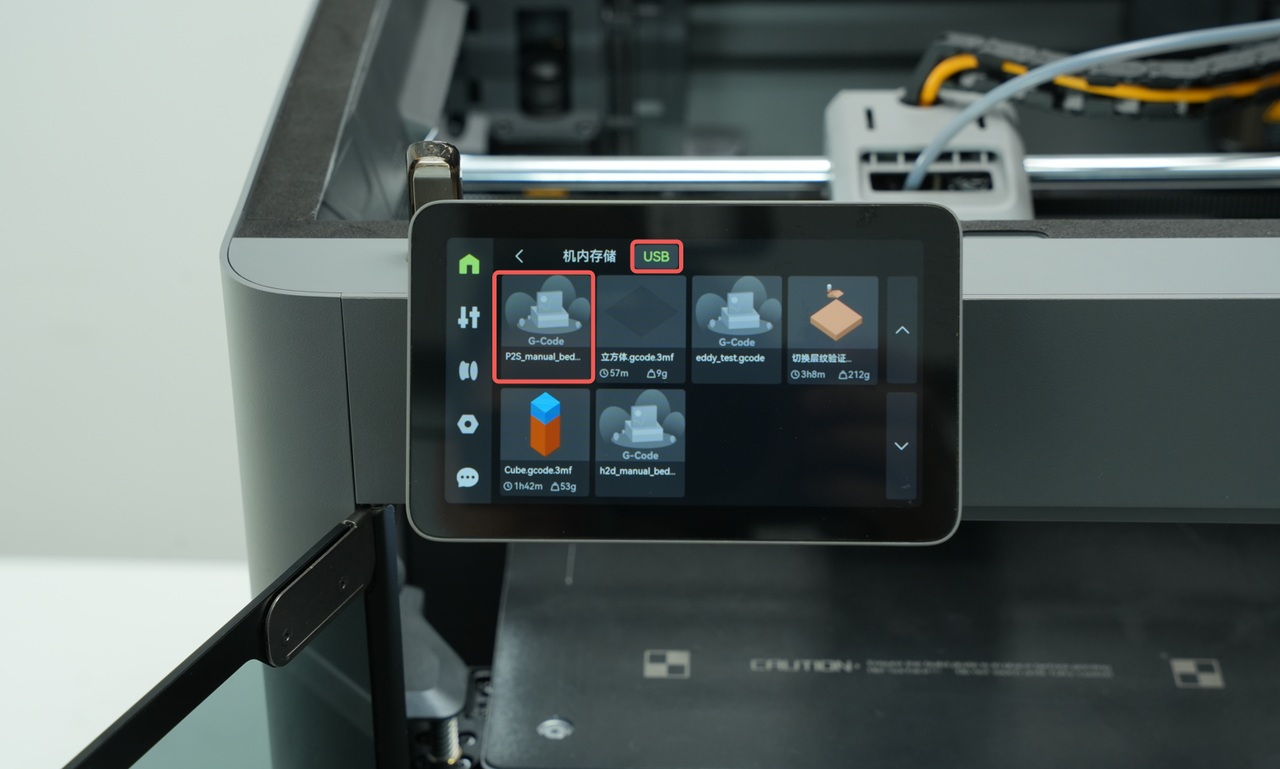

• Copie el archivo G-code de nivelado manual en una unidad USB e inserte la unidad en el puerto USB de la impresora. Después de que el dispositivo lo reconozca, la pantalla mostrará la lista de archivos. Seleccione el archivo de G-code de nivelado y haga clic en "Iniciar Impresión".



• Después de ejecutar el archivo G-code, el cabezal se homenizará primero, luego probará las tres esquinas de la cama caliente una por una (3 puntos definen un plano). El cabezal permanecerá en cada esquina durante 30 segundos, con un total de tres rondas (para garantizar precisión en el nivelado).

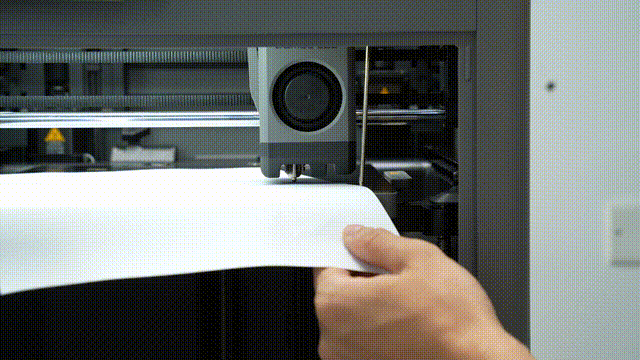

• El cabezal se moverá automáticamente al punto de nivelado frontal izquierdo. Inserte papel A4 entre la boquilla y la cama caliente, y ajuste el tornillo de la cama hasta que la boquilla toque ligeramente el papel con resistencia suave al deslizamiento, indicando un espacio adecuado.

Consejo: Girar en sentido horario el tornillo de nivelado aumenta la distancia entre la cama caliente y la boquilla; girar en sentido antihorario afloja la cama caliente hacia la boquilla.

• Ajuste finamente los tornillos de nivelado en las tres esquinas en secuencia, asegurando una resistencia consistente al deslizar el papel en los tres puntos para mantener la cama nivelada. El archivo G-code ejecutará 3 ciclos de nivelado, repitiendo cada esquina 3 veces, brindándole múltiples oportunidades para ajustar con mayor precisión. Se recomienda completar las tres rondas para garantizar resultados estables.

Nota: Cuando note que la cama caliente comienza a bajar, detenga el nivelado y retire la llave Allen, ya que el cabezal está a punto de moverse.

3. Primera Capa de Área Amplia Demasiado Alta/Esparcida

La primera capa está demasiado alta, lo que generalmente se manifiesta como líneas escasas y mala adhesión. Al retirar la impresión, las líneas pueden separarse, como se muestra en la figura a continuación.

• Solución:

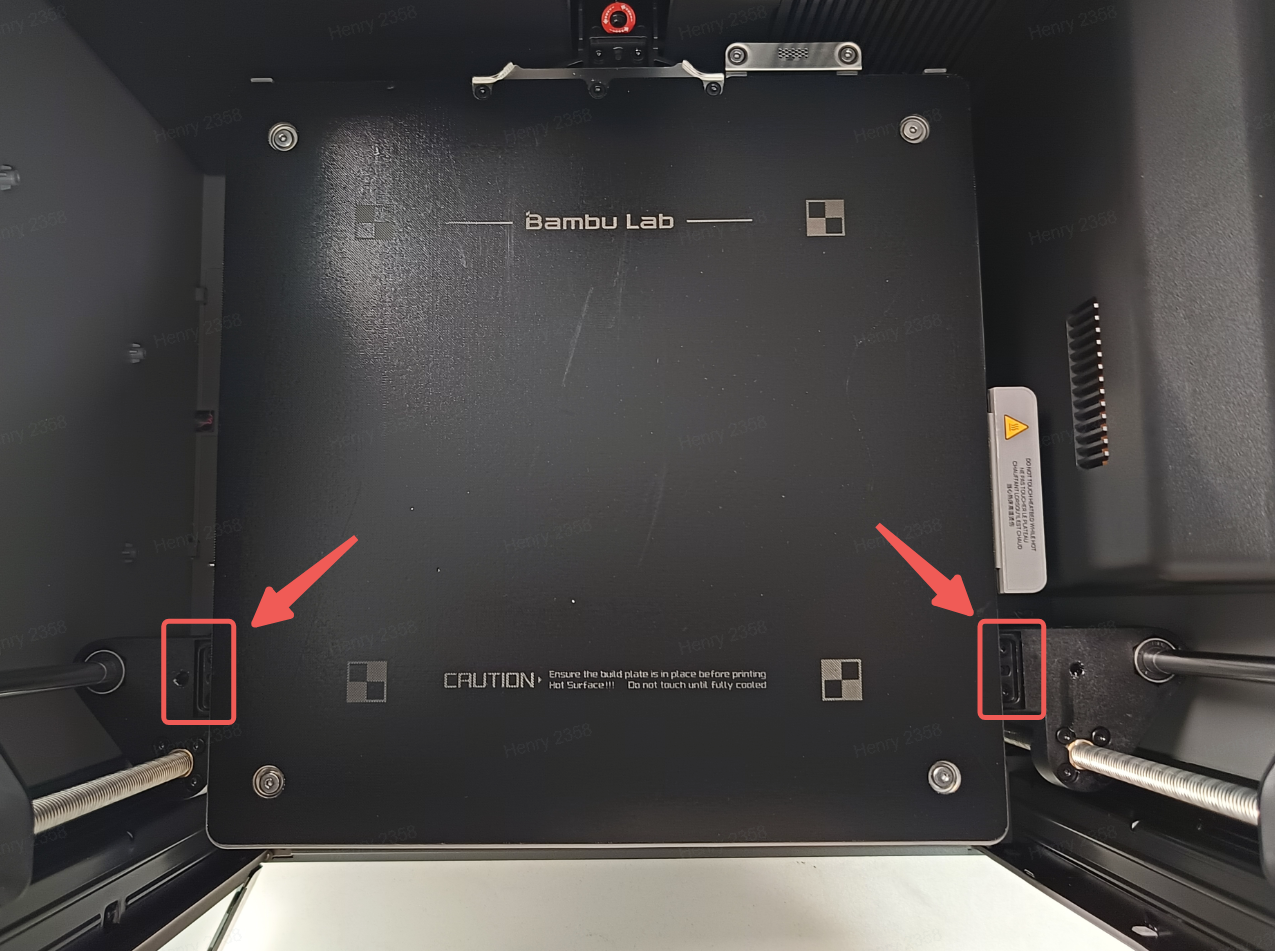

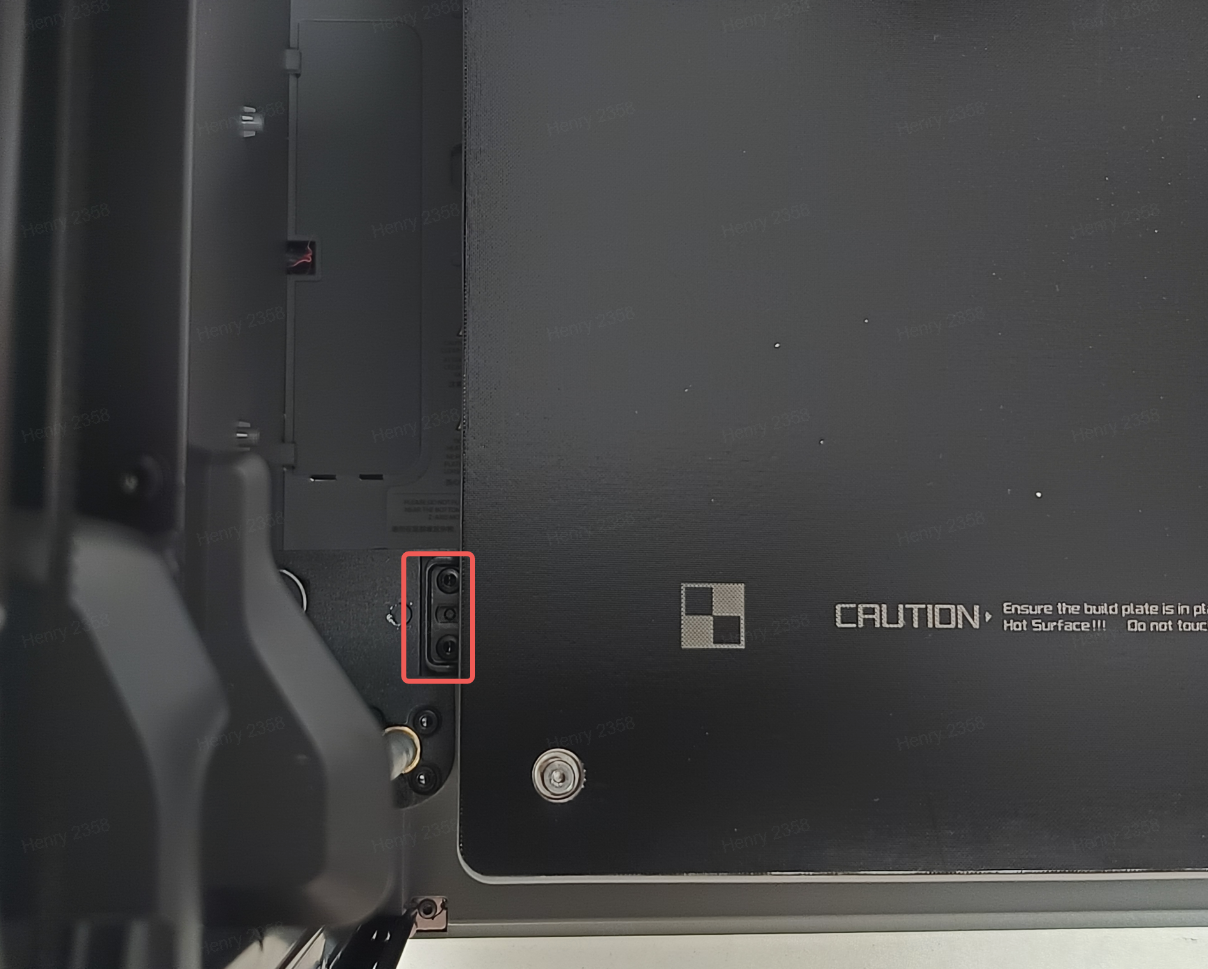

  • Verifique si el limpiador de purga (hoja de acero duro o cepillo de silicona suave) está limpio y en su lugar, y confirme si la hoja de acero está doblada o deformada (si está cóncava en el centro, la boquilla no podrá contactar la hoja al limpiarla). La posición se muestra en la figura a continuación;

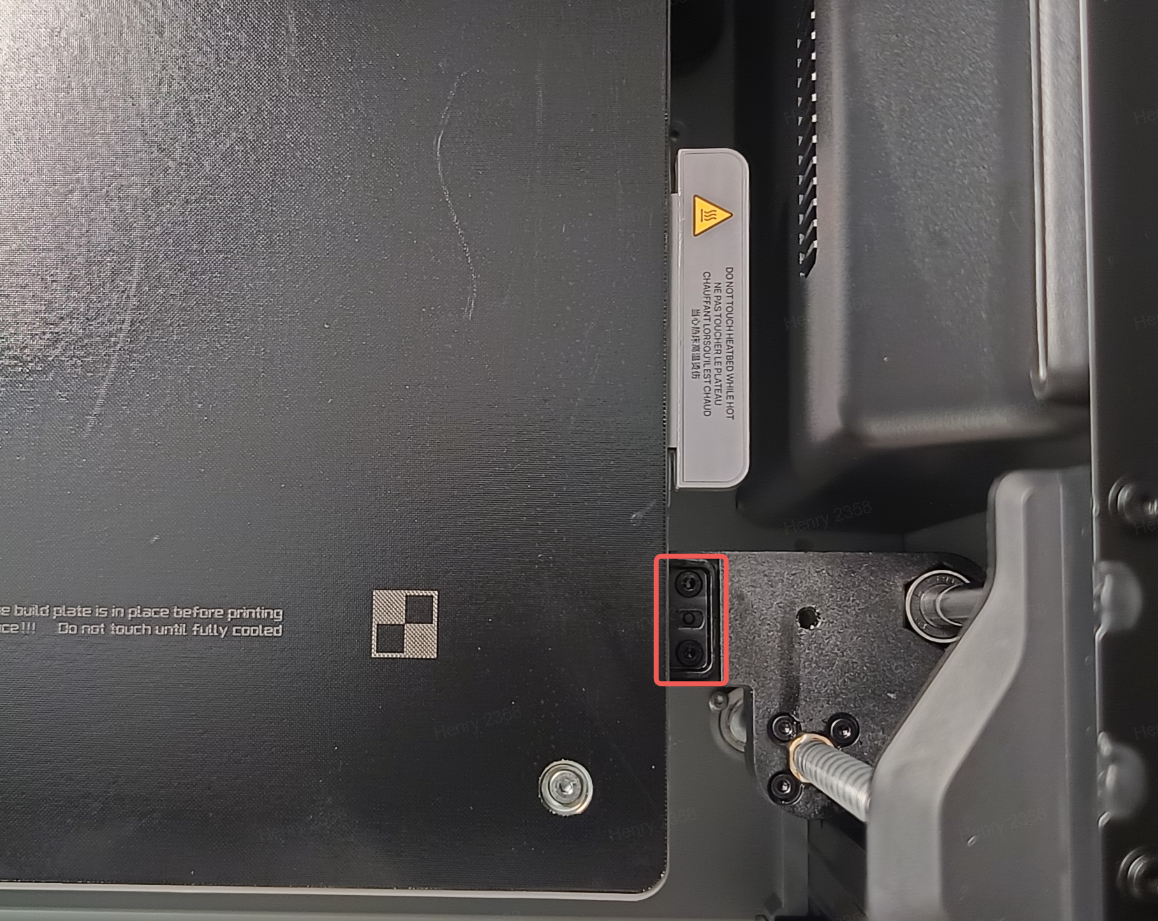

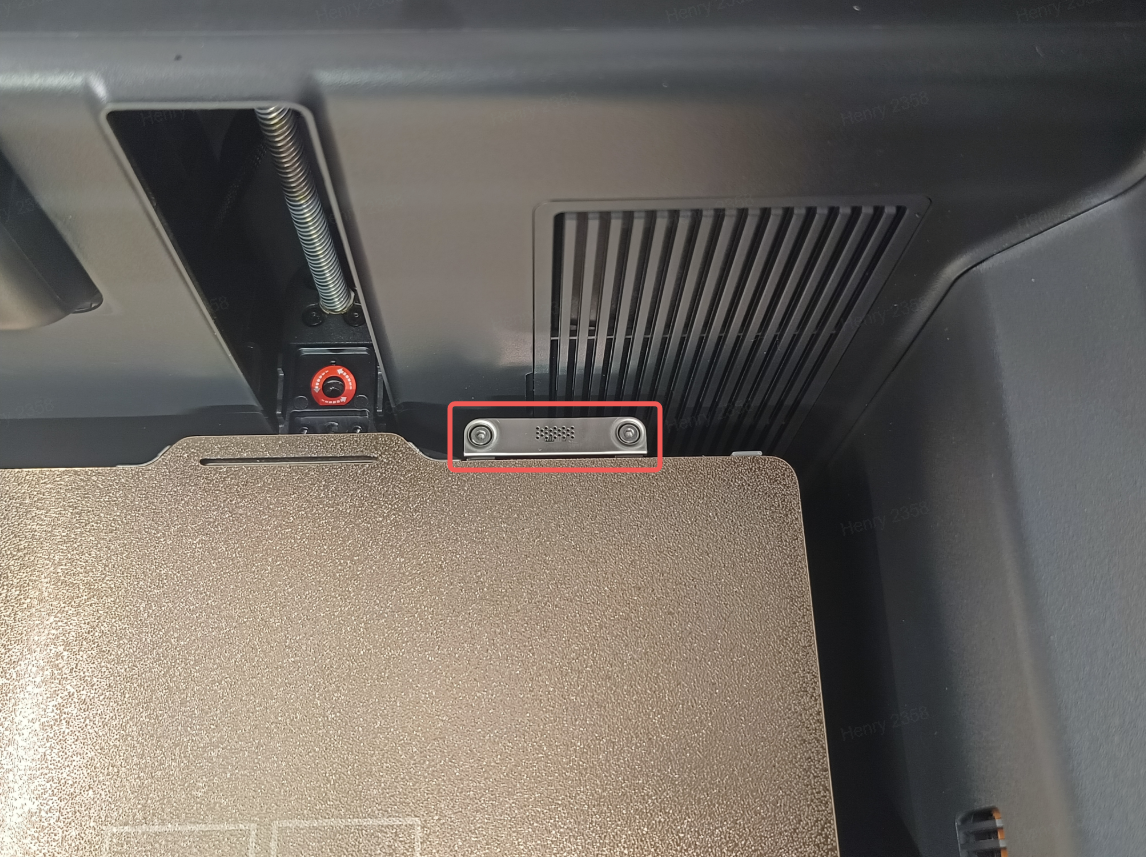

  Hoja de acero duro:

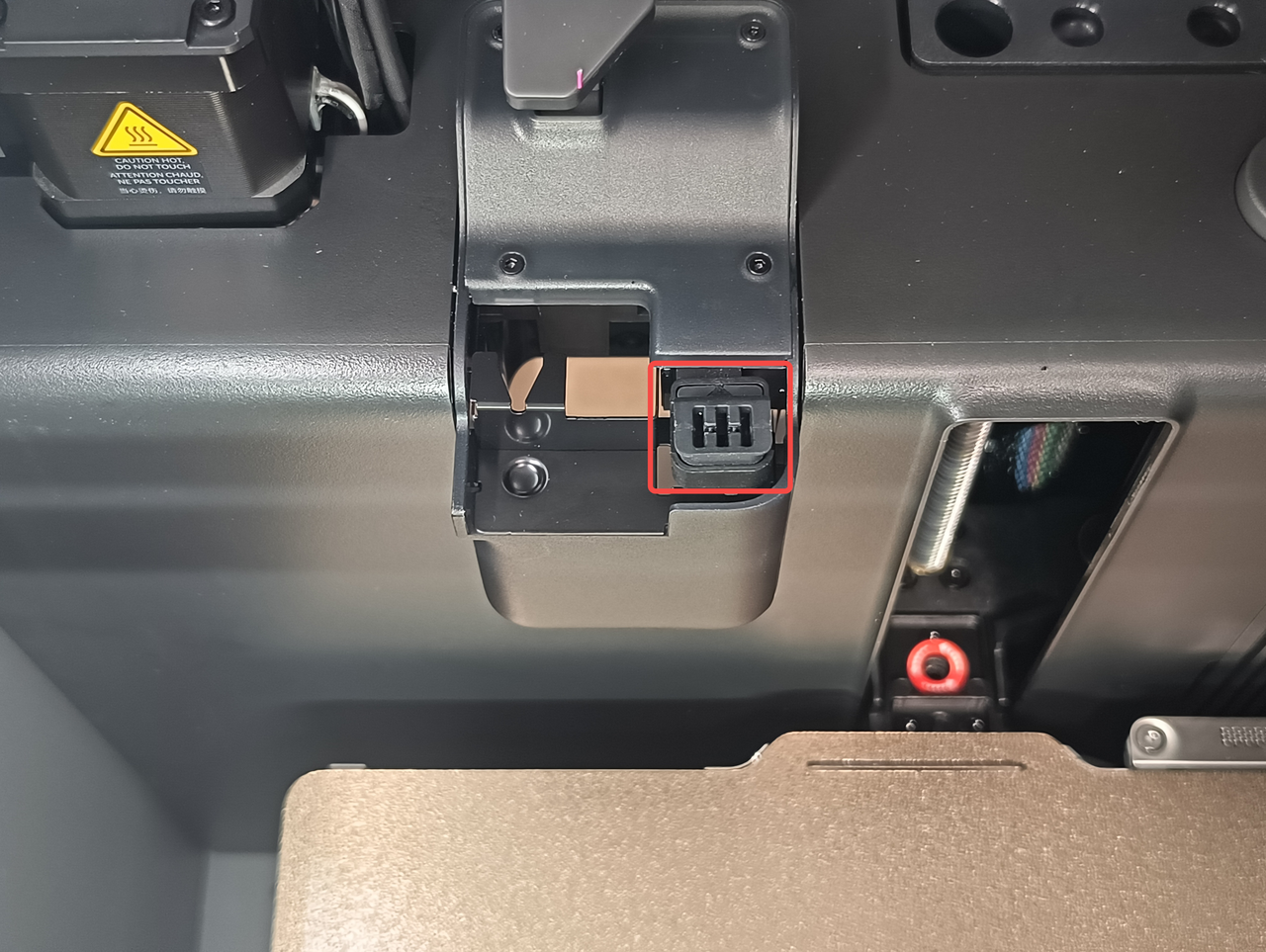

  Cepillo de silicona suave:

  • Los residuos de filamento en la boquilla antes del nivelado pueden causar errores en la altura de nivelado. Asegúrese de que la boquilla esté limpia antes del nivelado.



4. Primera Capa Regular Demasiado Alta

Líneas de impresión escasas de manera consistente en áreas fijas durante impresiones repetidas suelen deberse a contaminación (por ejemplo, manchas de aceite) en la placa de impresión.

Solución:

1. Limpie la placa de impresión. Utilice alcohol anhidro o un limpiador especializado para limpiarla completamente. Consulte la guía de solución de problemas de la placa PEI texturizada de Bambu Lab (véase Guía de Solución de Problemas de Placa PEI Texturizada de Bambu Lab) para procedimientos estándar.

2. Prueba de recalibración. Reubicar la placa de impresión, realizar el proceso de calibración automática de la cama caliente y luego realizar la prueba de la primera capa.

5. Solución temporal: Ajustar el offset Z

Notas: Este método es una solución temporal adecuada para corregir rápidamente problemas en la primera capa, pero puede introducir nuevos defectos locales (por ejemplo, después de corregir una zona baja local en la primera capa, la zona originalmente normal podría quedar más alta).

Métodos:

1. Modificar G-code

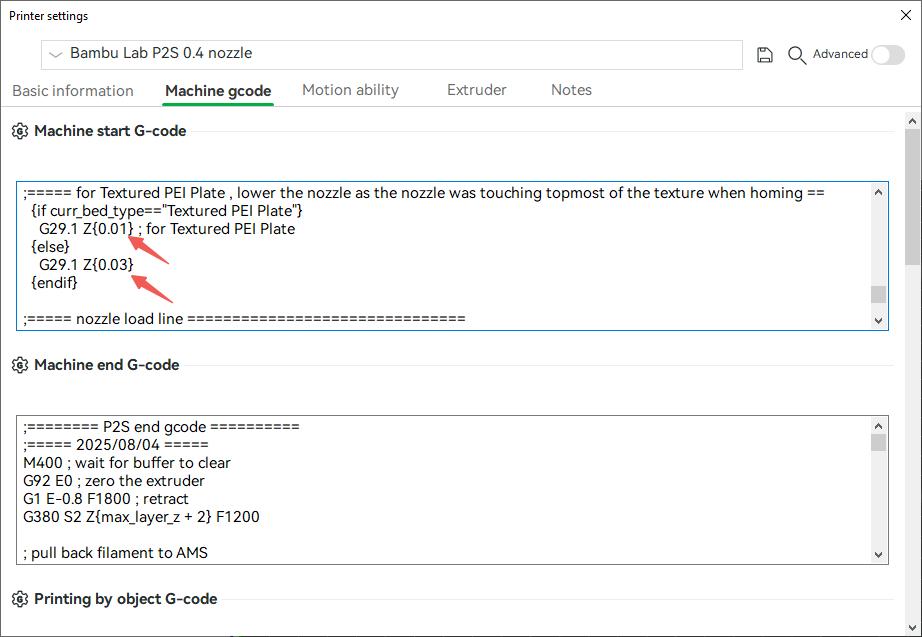

Encuentre G29.1 en Configuración de impresora > G-code de inicio de máquina. G29.1 Z{0.01} representa la altura de elevación predeterminada de la boquilla para placas texturizadas, y G29.1 Z{0.03} para placas sin textura. Para garantizar una primera capa uniforme, el cabezal se eleva 0,01 mm por defecto al usar placa texturizada y 0,03 mm por defecto al usar placa sin textura.

• Placa texturizada: Cambie G29.1 Z{0.01} a G29.1 Z{xxx} (xxx es el valor de ajuste). Si la primera capa es demasiado baja, puede cambiarlo a Z{0.03}, lo que significa que la boquilla se elevará 0,02 mm en comparación con la configuración predeterminada durante la impresión.

• Placa sin textura: Para otros tipos de placa de impresión, como placas lisas, cambie G29.1 Z{0.03} a G29.1 Z{xxx} (xxx es el valor de ajuste). Si la primera capa es demasiado baja, puede cambiarlo a Z{0.05}, lo que significa que la boquilla se elevará 0,02 mm en comparación con la configuración predeterminada durante la impresión.

• Métodos de ajuste

  • Primera capa demasiado alta → Disminuir el offset (por ejemplo, 0.01 → -0.01)

  • Primera capa demasiado baja → Aumentar el offset (por ejemplo, 0.01 → 0.03)

• Rangos recomendados de ajuste:

  • Placa texturizada: -0.01mm~0.03mm

  • Placa sin textura: 0.01mm~0.05mm

Estrategia de aislamiento de la cama caliente para primera capa de gran área

Al imprimir una primera capa con área amplia y baja altura, para garantizar la calidad de impresión óptima, la impresora ajustará automáticamente el tiempo de precalentamiento según la temperatura de la cama caliente durante la impresión. Esto asegura un precalentamiento suficiente para reducir la deformación térmica, mejorando así la calidad de la primera capa.

Estrategias específicas:

1. Temperatura normal (cama caliente < 90°C)

   • Tiempo de precalentamiento: 5 minutos

   • Propósito: Calentar uniformemente la cama caliente, reducir las diferencias de expansión térmica local y garantizar planicidad de la primera capa.

2. Impresión a alta temperatura (cama caliente ≥ 90°C)

   • Tiempo de precalentamiento: 30 minutos

   • Propósito: Dado que el dispositivo no cuenta con control activo de temperatura de cámara, depende de la cama caliente para elevar lentamente la temperatura de la cámara por encima de 50°C, asegurando un precalentamiento completo para una mejor calidad de primera capa.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
