Kit de husillo del eje Z
Dentro de la cámara de la impresora hay tres husillos del eje Z. Las poleas en la parte inferior de los husillos están conectadas a la correa del eje Z, y el motor Z las impulsa para controlar el movimiento ascendente y descendente de la cama.
El kit incluye:
- Husillo (con clip preinstalado) × 1
- Cojinete de brida × 1
- Tuerca del husillo × 1
- Tornillo M3x6 × 4
- Tornillo BT2x5 × 2
- Arandela × 1
- Grasa × 1
Cuándo usarlo
- El husillo está doblado
- La tuerca del husillo está desgastada
- El cojinete de brida está dañado
Herramientas y materiales requeridos
- Kit de husillo del eje Z nuevo
- Llave hexagonal H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que causará daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y otros problemas.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder de manera oportuna y brindarle la asistencia necesaria.
Retirar el husillo del eje Z frontal izquierdo / frontal derecho
Esta guía utiliza el husillo del eje Z frontal izquierdo como ejemplo. El mismo procedimiento se aplica al lado derecho.
Paso 1: Retirar la polea de sincronización Z
Hay tres poleas de sincronización Z en la parte inferior de la impresora. Retire la polea correspondiente según el husillo que esté reemplazando. Consulte esta guía para detalles: Reemplazar polea de sincronización Z P2S | Wiki de Bambu Lab
Después de retirar la polea de sincronización Z, retire los tornillos que fijan la cama caliente y eleve manualmente la cama para acceder a los tornillos del cojinete de brida.
Paso 2: Retirar la tuerca del husillo y los tornillos del cojinete de brida

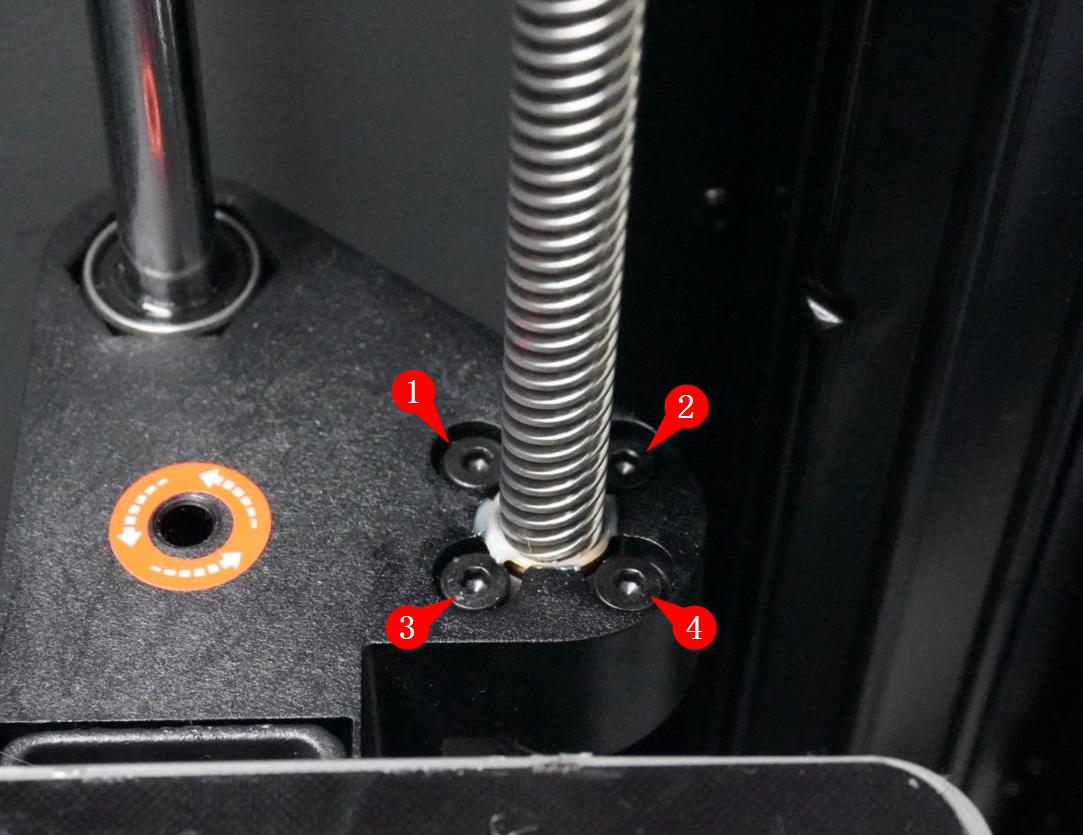

- Utilice una llave hexagonal H2.0 para retirar los cuatro tornillos que fijan la tuerca del husillo.

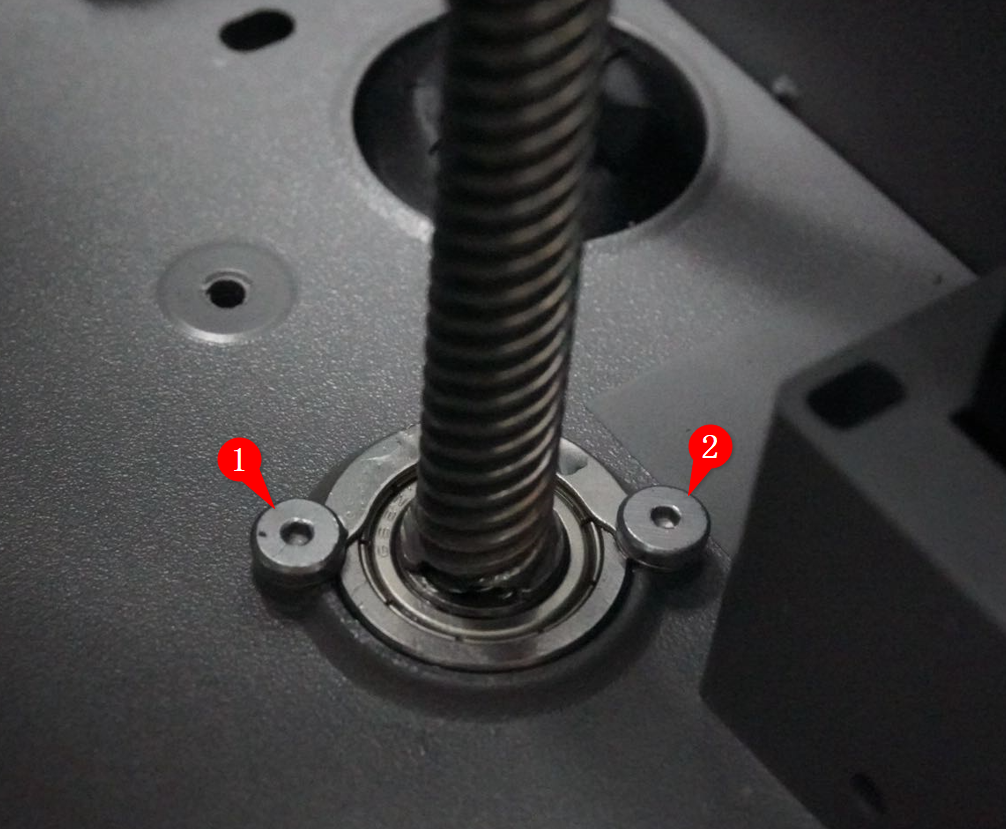

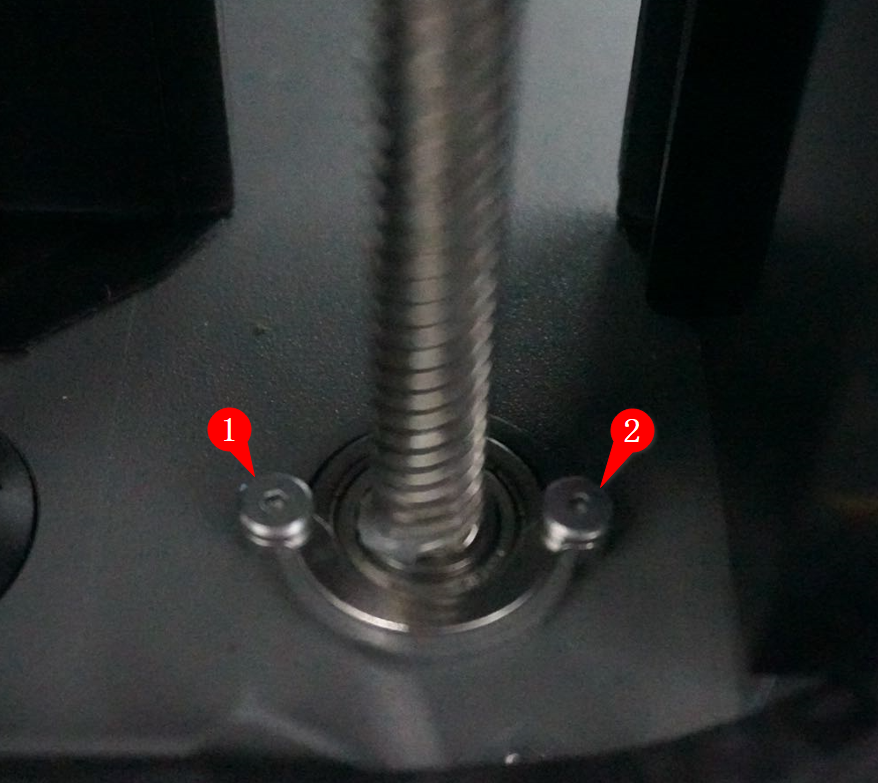

- Utilice una llave hexagonal H1.5 para retirar los dos tornillos que fijan el cojinete de brida, luego retire la arandela. Al retirar los tornillos del cojinete de brida, eleve manualmente la cama utilizando la correa para evitar que la cama bloquee los tornillos.
Paso 3: Retirar el husillo

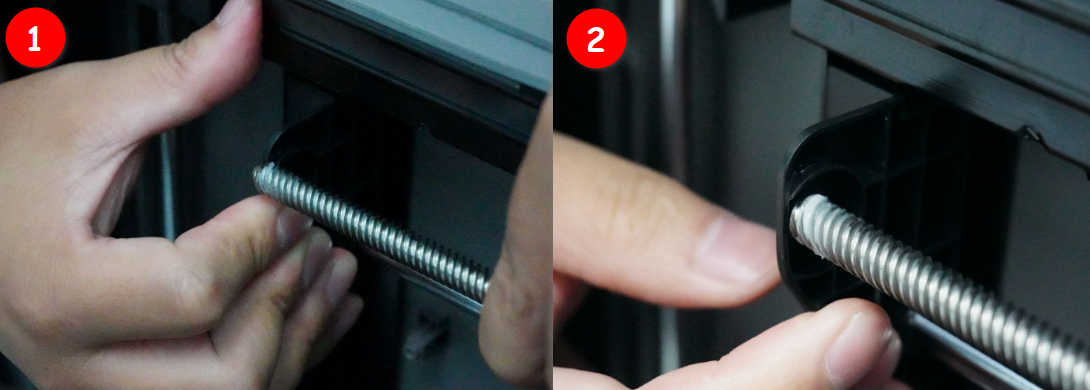

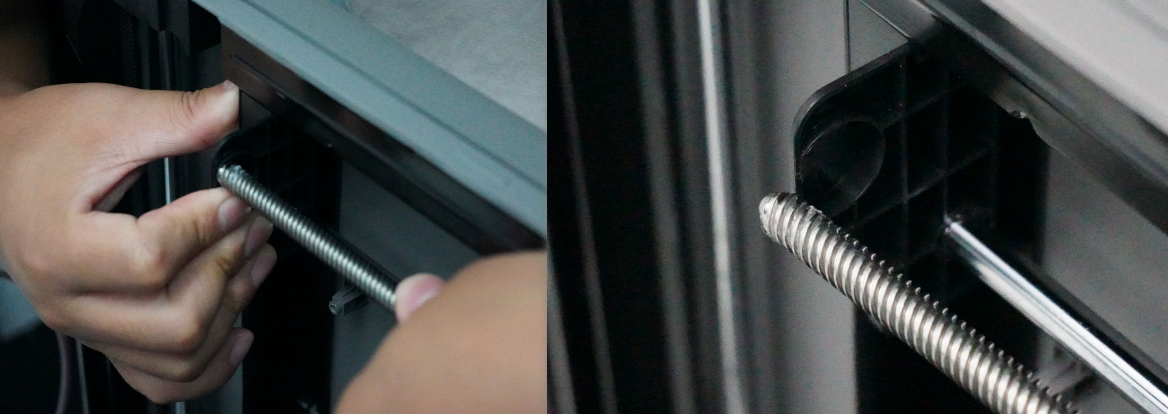

- Extraiga firmemente el husillo de la brida superior. Puede bajar la cama cerca de la parte inferior para facilitar la retirada.
- Eleve manualmente la cama a la mitad de altura, luego empuje el husillo hacia arriba desde la parte inferior utilizando una llave hexagonal para retirarlo.
Instalar el husillo del eje Z frontal izquierdo / frontal derecho
Paso 1: Insertar el husillo

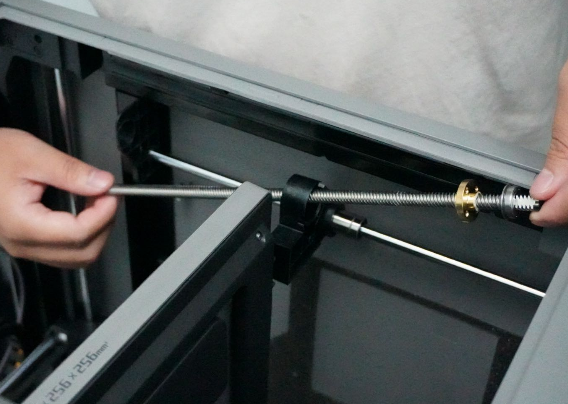

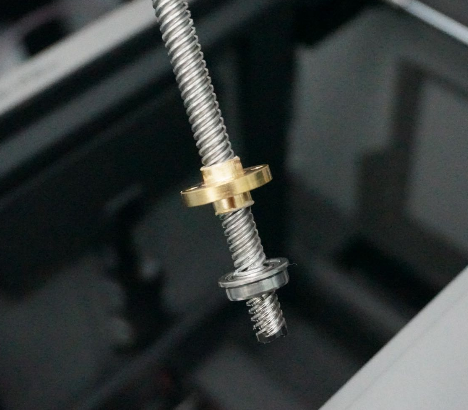

- Asegúrese de que la tuerca del husillo y el cojinete de brida estén en las posiciones correctas, como se muestra a continuación.

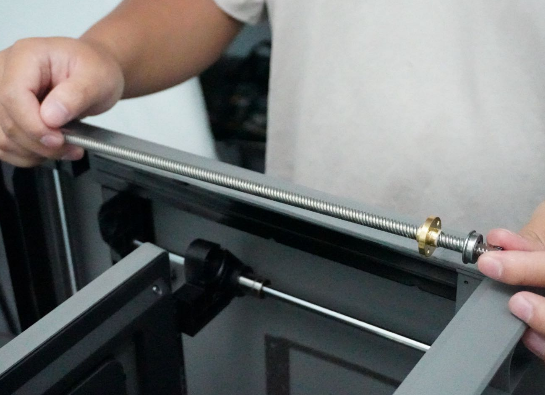

- Inserte el husillo hacia arriba a través del deslizador Z, luego inserte el extremo con el cojinete de brida en la base.
- Después de que la parte inferior esté completamente asentada, baje la cama hasta la parte inferior y doble suavemente el husillo para encajarlo en la cubierta superior.
Paso 2: Apretar la tuerca del husillo y los tornillos del cojinete de brida
- Eleve la cama a la mitad de altura. Instale la arandela, alinee los agujeros y apriete los dos tornillos con una llave hexagonal H1.5.
- Gire la tuerca del husillo hacia arriba hasta el fondo del deslizador Z, luego apriete los cuatro tornillos de fijación con una llave hexagonal H2.0.
Paso 3: Instalar la polea de sincronización Z
Antes de reinstalar la polea de sincronización Z, asegúrese de que los tres deslizadores Z estén a la misma altura. Mueva la cama a la parte inferior y fije los tres deslizadores con tornillos.
Luego, consulte Reemplazar polea de sincronización Z P2S | Wiki de Bambu Lab para reinstalar la polea.
Retirar el husillo trasero
Paso 1: Retirar la polea de sincronización Z
Hay tres poleas de sincronización Z en la parte inferior de la impresora. Retire la polea correspondiente según el husillo que necesite reemplazar. Consulte esta Wiki para instrucciones detalladas: Reemplazar polea de sincronización Z P2S | Wiki de Bambu Lab
Dado que deberá retirar los tornillos que fijan el cojinete de brida posteriormente, después de retirar la polea de sincronización Z, retire los tornillos que fijan la placa de impresión y empuje manualmente la placa de impresión hacia arriba.
Paso 2: Retirar el revestimiento interior
Para facilitar el reemplazo del husillo trasero, retire primero el revestimiento interior. Consulte esta Wiki para orientación: Reemplazar revestimiento interior P2S | Wiki de Bambu Lab
Paso 3: Retirar la tuerca del husillo y los tornillos del cojinete de brida

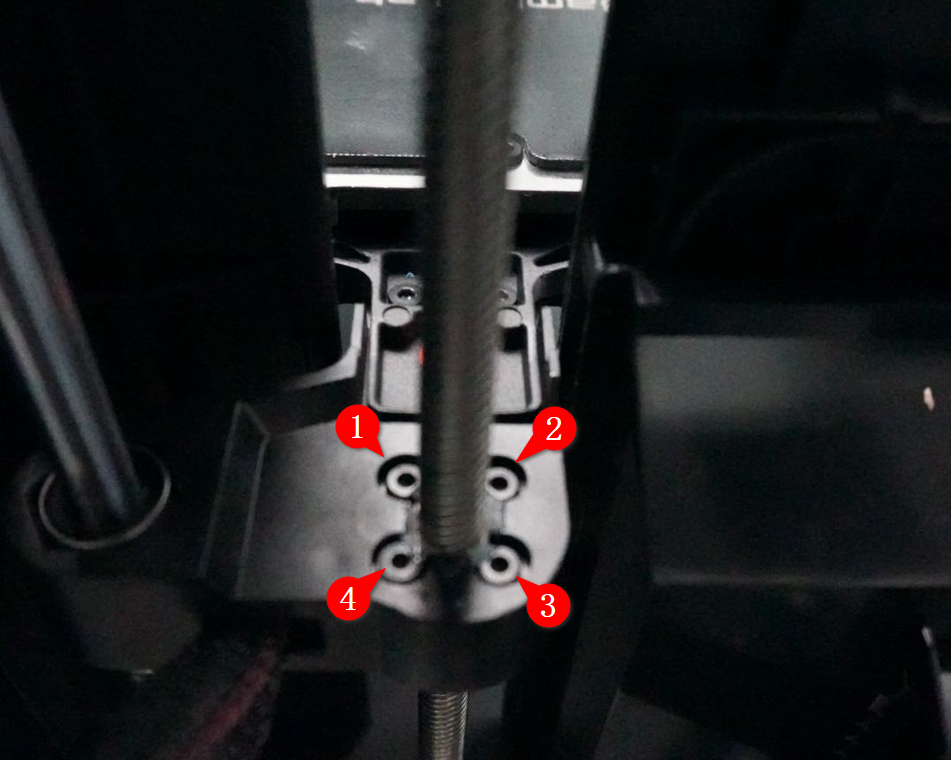

- Utilice una llave hexagonal H2.0 para retirar los cuatro tornillos que fijan la tuerca del husillo.
- Utilice una llave hexagonal H1.5 para retirar los dos tornillos que fijan el cojinete de brida. Al retirar los tornillos, tire manualmente de la correa para elevar la placa de impresión a la posición media y evitar que bloquee los tornillos.
Paso 4: Retirar el husillo

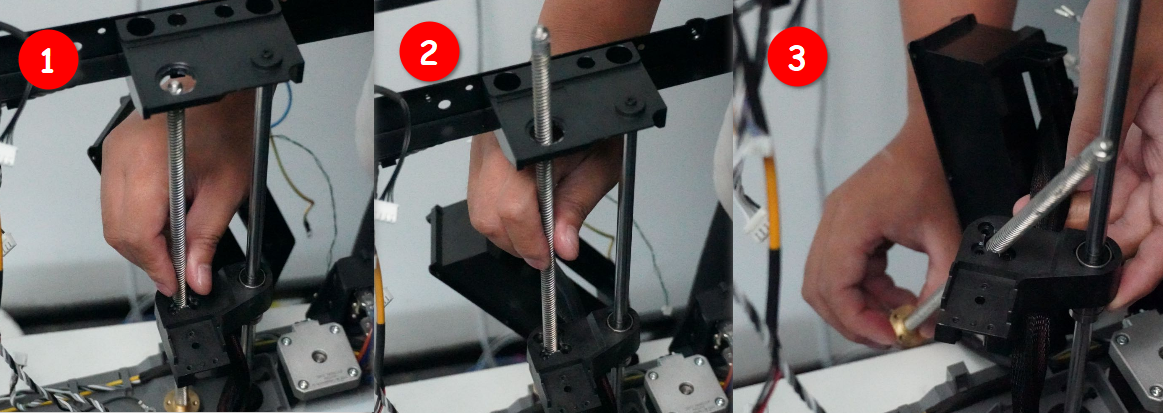

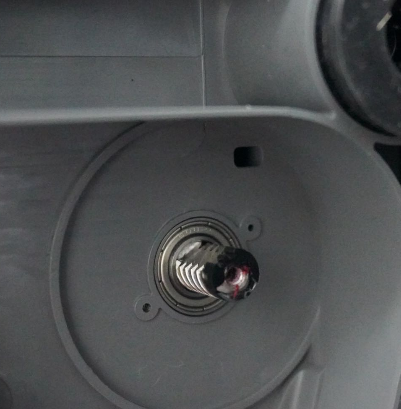

Utilice una llave hexagonal para empujar la parte inferior del husillo hacia arriba, luego levántelo de la impresora.
Instalar el husillo trasero
Paso 1: Insertar el husillo
- Antes de la instalación, asegúrese de que la tuerca del husillo y el cojinete de brida estén posicionados como se muestra a continuación:

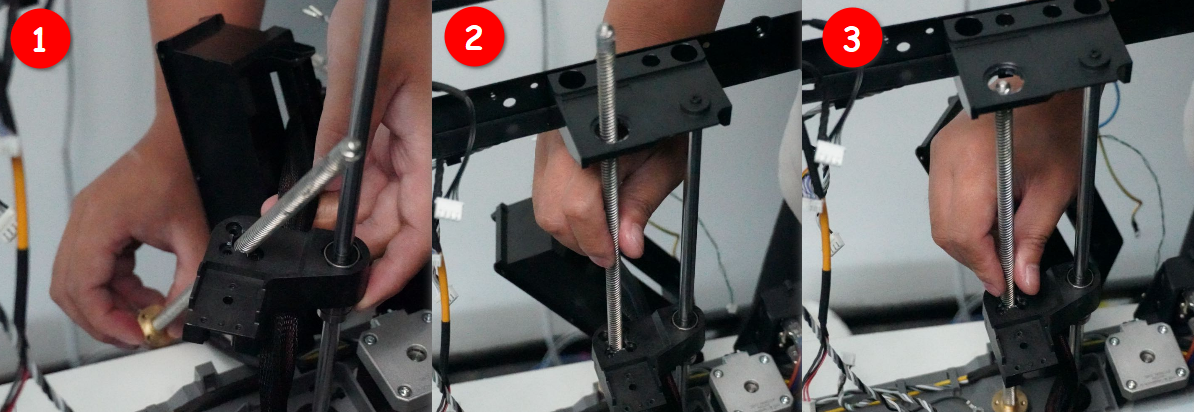

- Inserte el husillo hacia arriba a través del deslizador Z. Una vez que haya pasado, coloque el lado con el cojinete de brida en la base.
Paso 2: Apretar la tuerca del husillo y los tornillos del cojinete de brida
-

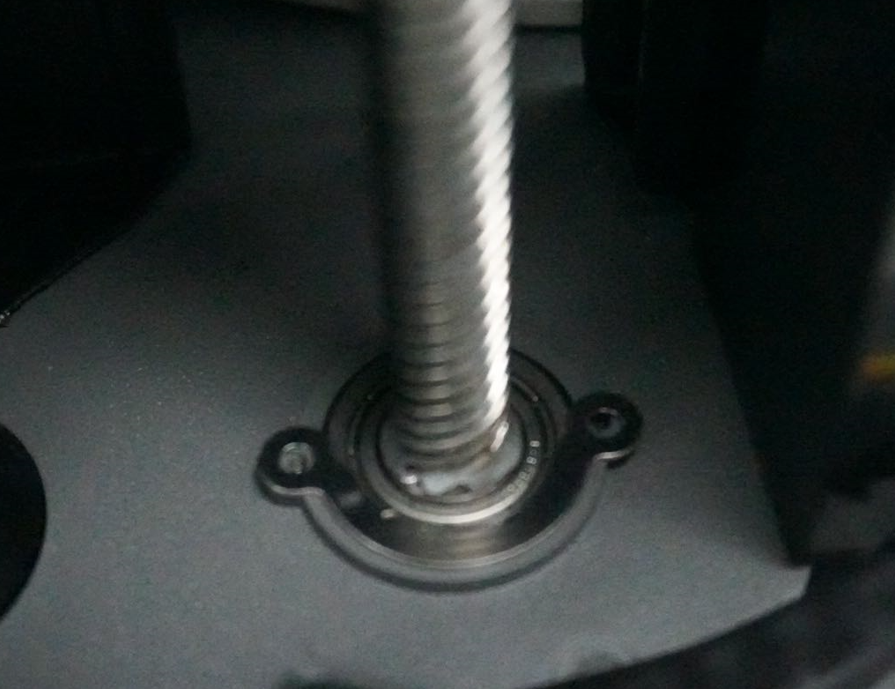

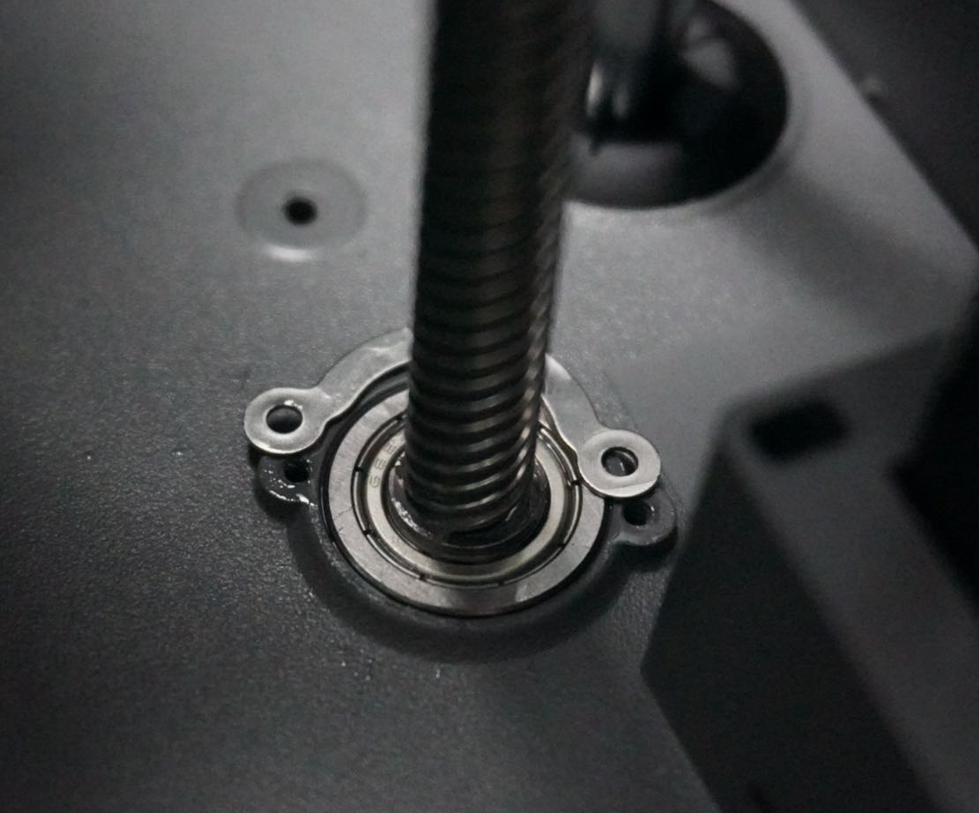

Alinee la arandela con los agujeros de los tornillos y utilice una llave hexagonal H1.5 para apretar los dos tornillos.
-
Gire la tuerca del husillo hacia arriba hasta que alcance el fondo del deslizador Z, luego utilice una llave hexagonal H2.0 para apretar los cuatro tornillos.
Paso 3: Reinstalar el revestimiento interior
Consulte esta Wiki para reinstalar el revestimiento interior: Reemplazar revestimiento interior P2S | Wiki de Bambu Lab
Paso 4: Reinstalar la polea de sincronización Z
El reemplazo del husillo puede causar desalineación de altura entre los deslizadores Z. Antes de instalar la polea de sincronización Z, mueva la placa de impresión a la parte inferior de la impresora y utilice tornillos para fijar los tres deslizadores Z en su lugar.
Una vez que la placa de impresión esté fija, consulte esta Wiki para reinstalar la polea de sincronización Z: Reemplazar polea de sincronización Z P2S | Wiki de Bambu Lab
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, haga clic en "Homing" para verificar si la impresora puede homing correctamente.
Si el homing no funciona adecuadamente o la cama no está nivelada, siga los pasos de operación para verificar si hay algún problema en el montaje. Después de solucionar los problemas, ejecute nuevamente la prueba de autodiagnóstico del dispositivo. Si persisten los problemas, comuníquese con el equipo de servicio para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
