Piñón de Correa de Sincronismo Z

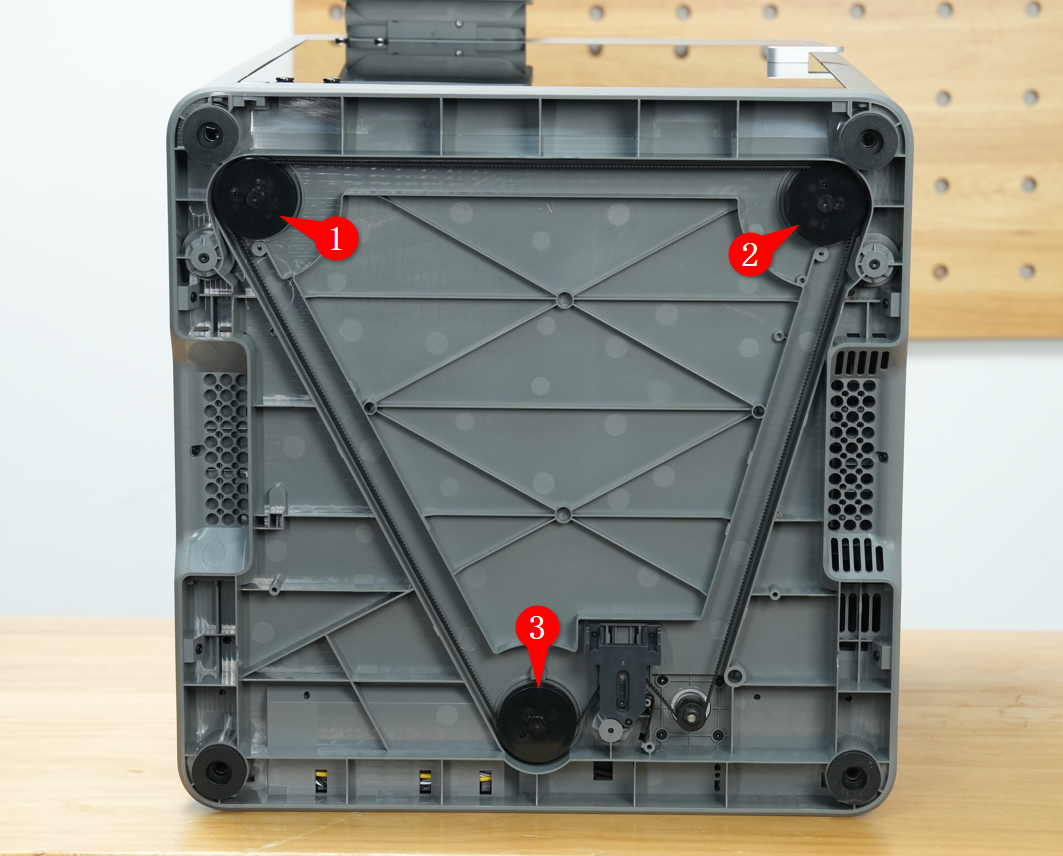

El piñón de correa de sincronismo Z es una rueda dentada que engrana con los dientes de la correa de sincronismo para permitir un movimiento sincronizado, manteniendo los tres husillos de eje Z en movimiento conjunto. Hay tres piñones Z en la parte inferior de la máquina, y puedes reemplazar el que corresponda a cada posición según sea necesario.
Cuándo Utilizar Esta Guía
- Daño en el piñón de correa de sincronismo Z
Herramientas y Materiales Necesarios

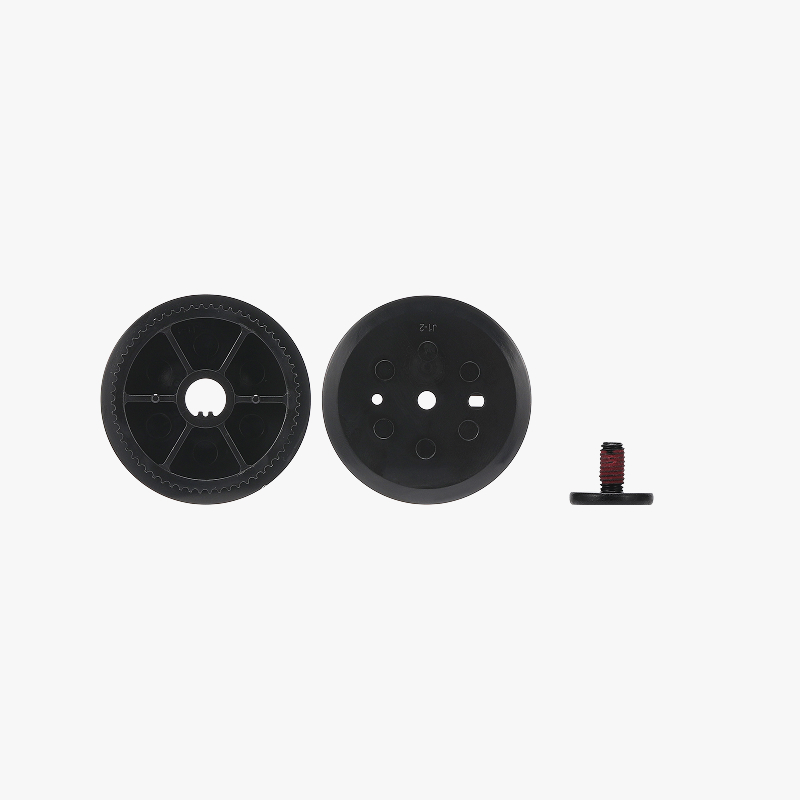

- Nuevo piñón de correa de sincronismo Z
- Llave hexagonal H2.0
Dado que el X2D y el P2S comparten una estructura de eje Z similar, esta guía se aplica a ambos modelos. Ten en cuenta que el tornillo de fijación del tensador del eje Z del X2D ha sido eliminado. Al reemplazar el piñón de sincronismo en el X2D, puedes omitir cualquier paso que requiera aflojar o apretar el tornillo del tensador.
Advertencia de Seguridad
¡IMPORTANTE!
Siempre apaga y desconecta la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, usa guantes aislantes para tu seguridad y ten especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toques con piel expuesta.
Si tienes preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abre un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirando el Piñón de Correa de Sincronismo Z
Paso 1: Bloquear la Cama Caliente

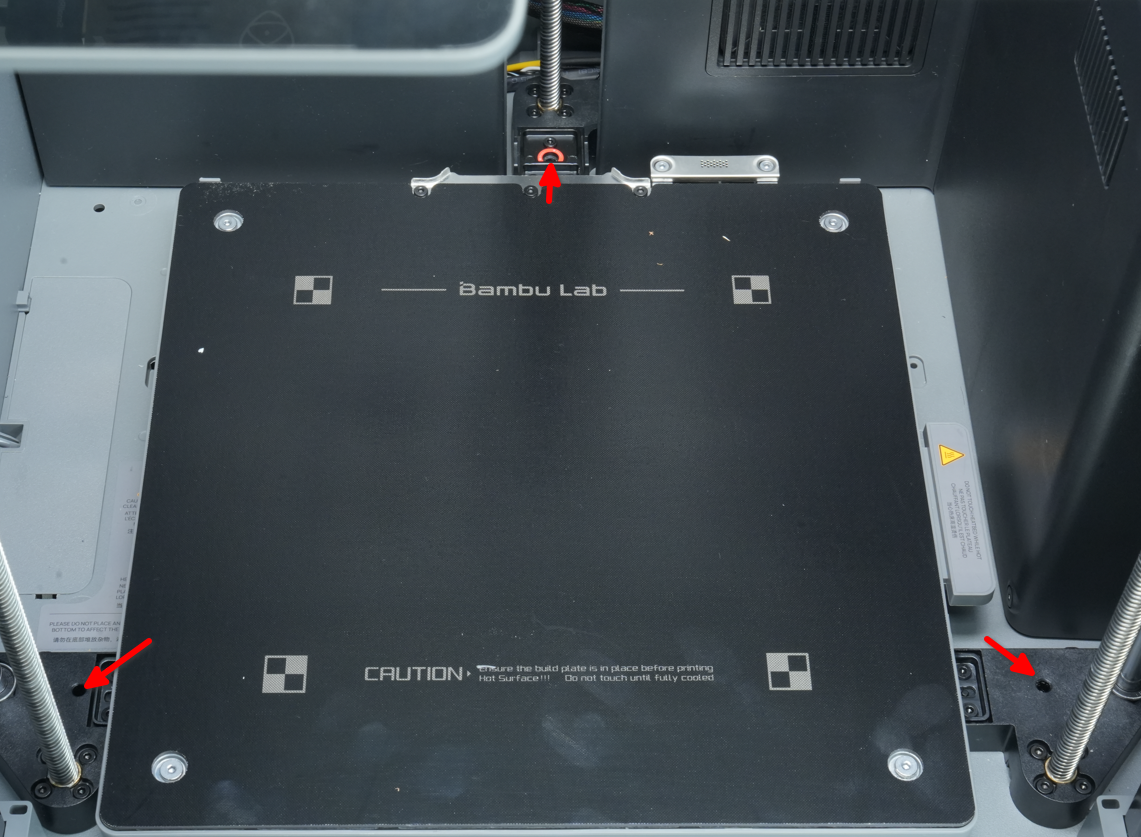

En la pantalla, baja la cama caliente a su posición más baja. Luego, usa una llave hexagonal H2.0 para atornillar los tres tornillos (originalmente utilizados para fijar la cama caliente durante el transporte) en los tres deslizadores Z, asegurando los deslizadores a la base. Finalmente, apaga la impresora y desconecta la alimentación.
Bloquear la cama caliente es un paso preparatorio clave. Esta acción asegura las posiciones relativas de los tres husillos de eje Z, evitando rotación o desplazamiento accidental causado por fuerzas externas o el peso propio de la cama al aflojar la correa. Mantiene el plano de referencia de la cama, evitando inclinaciones excesivas y asegurando que la plataforma permanezca nivelada.

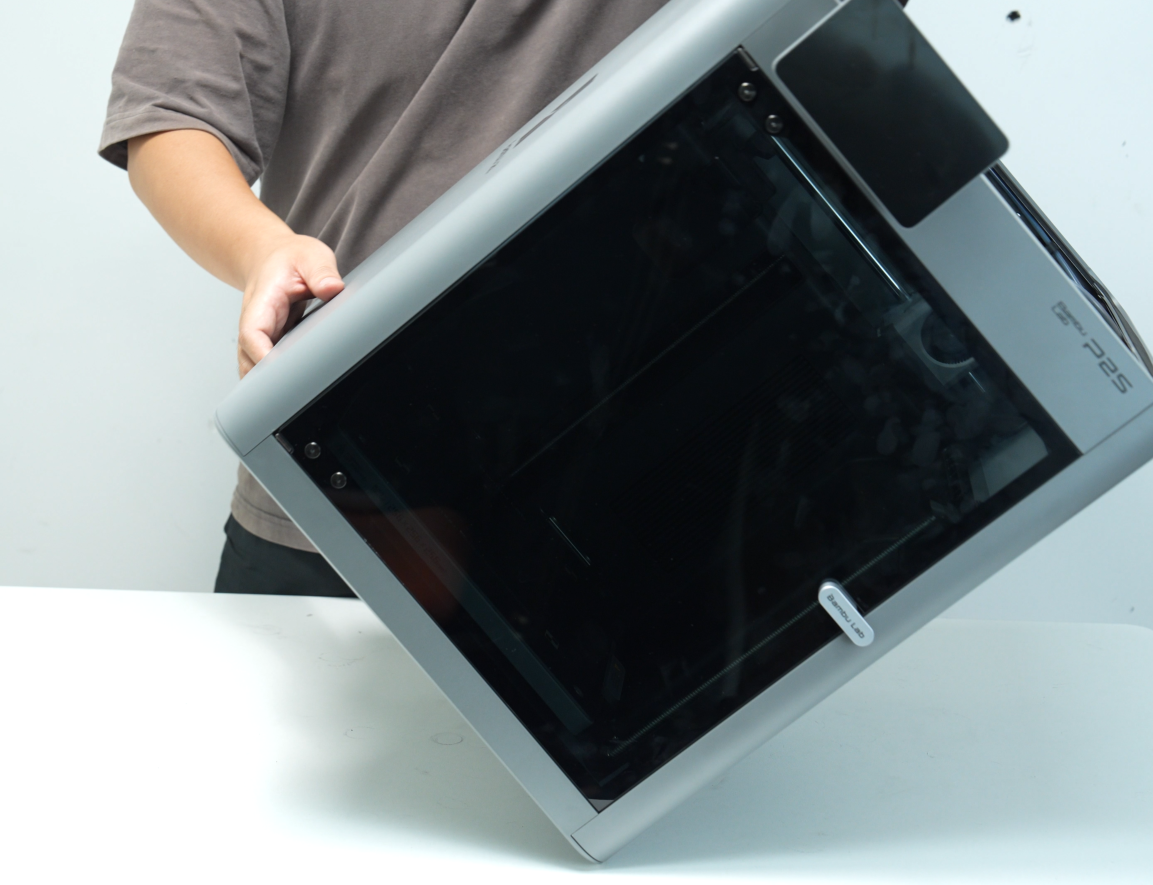

Paso 2: Retirar la Cubierta Superior de Vidrio y Colocar la Impresora de Lado
Retira la cubierta superior de vidrio antes de inclinar la impresora para evitar daños.
Si necesitas colocar la impresora boca abajo, asegúrate primero de retirar la pantalla para evitar daños. Puedes consultar la guía "Reemplazo de Pantalla" para instrucciones sobre cómo retirarla.
Paso 3: Retirar el Piñón Z

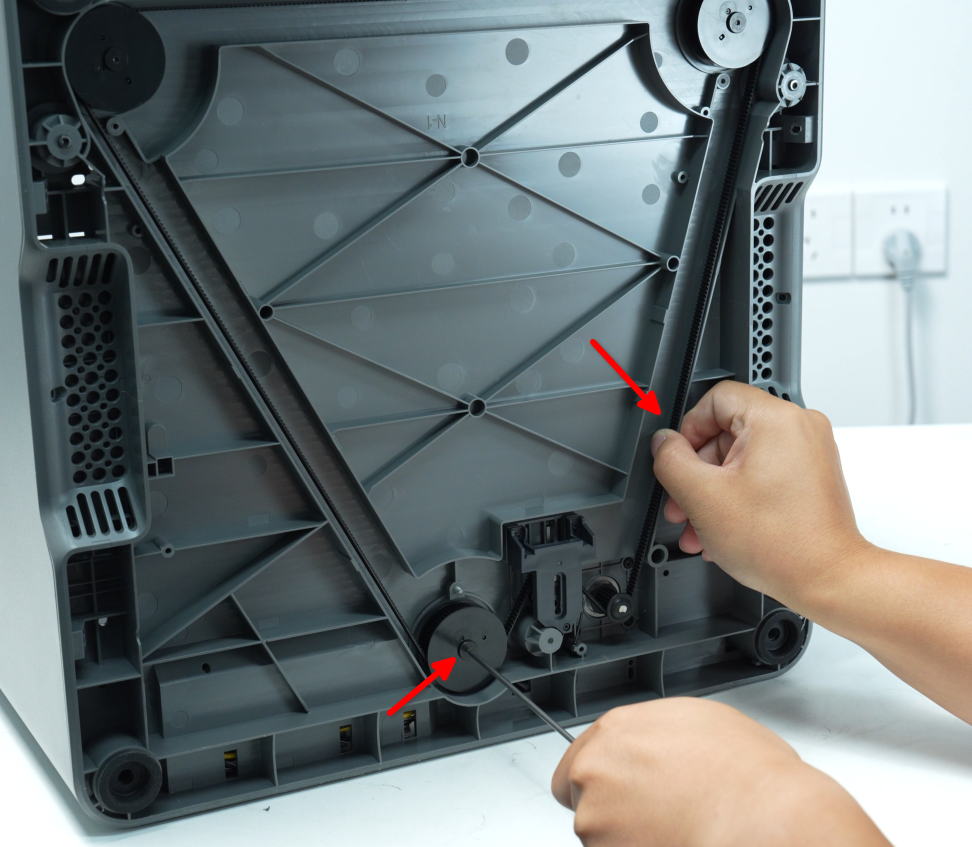

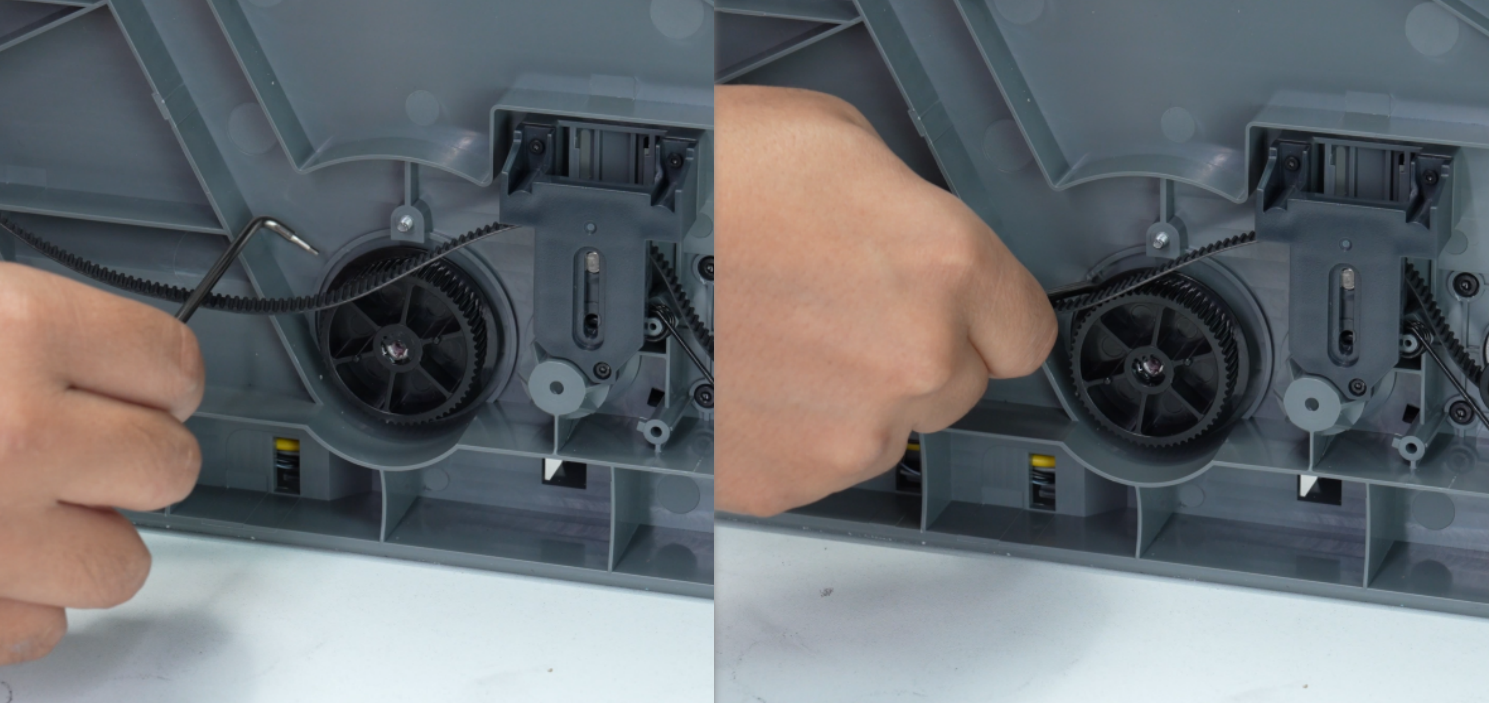

Dado que los tornillos del piñón Z están muy apretados, sostén la correa con la mano mientras aflojas los tornillos del piñón para evitar que el piñón y el tornillo giren juntos.

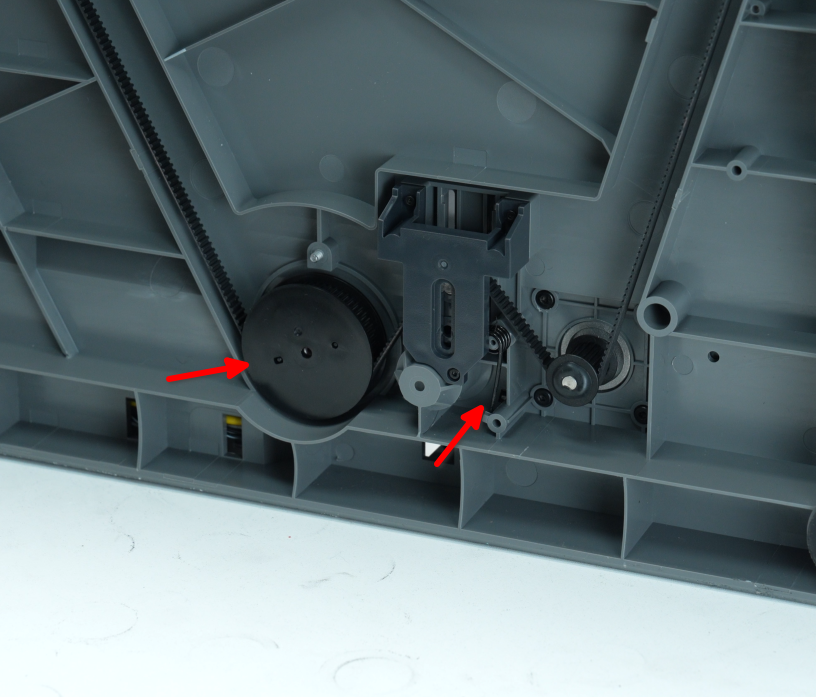

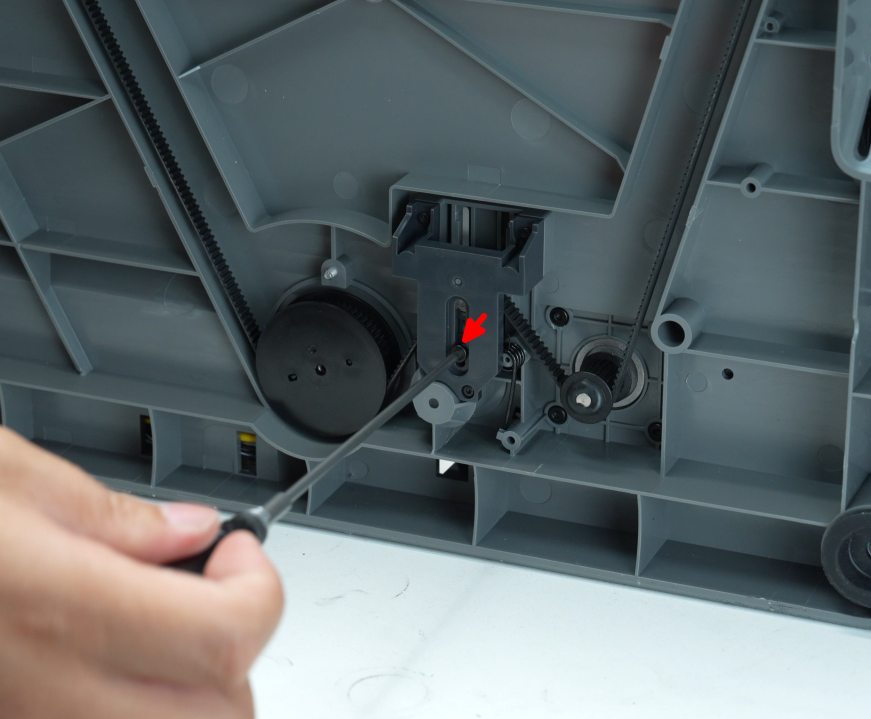

Retira la cubierta del piñón Z. Luego, usa una llave hexagonal de 2.0 mm para aflojar el tornillo de tensión y liberar el muelle de tensión.

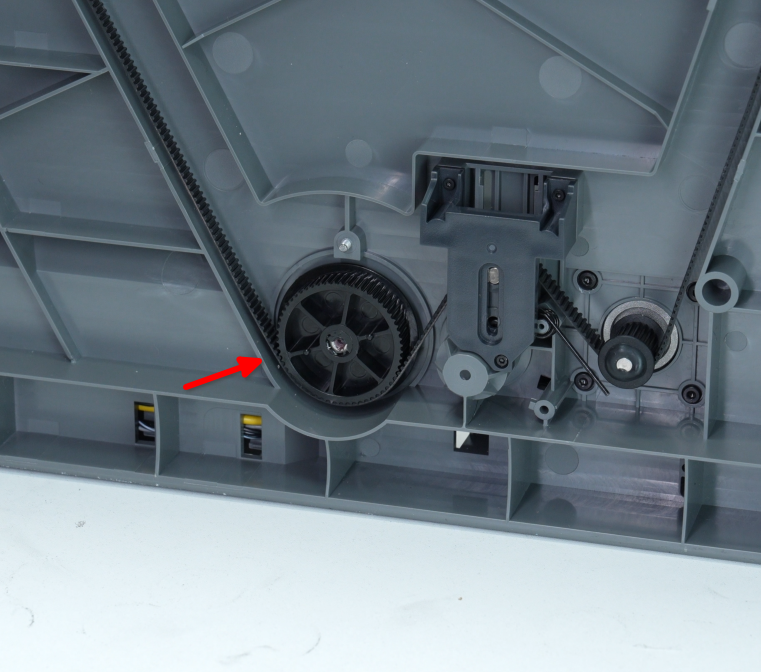

Retira la correa del piñón Z, luego inserta una llave hexagonal debajo del piñón y saca el piñón Z.
Instalando el Piñón Z
Paso 1: Instalar el Piñón Z

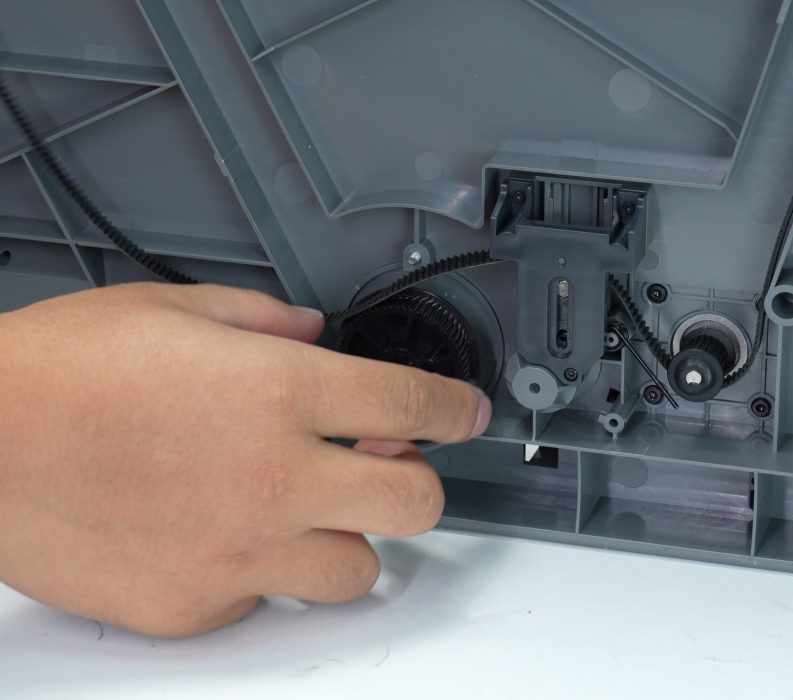

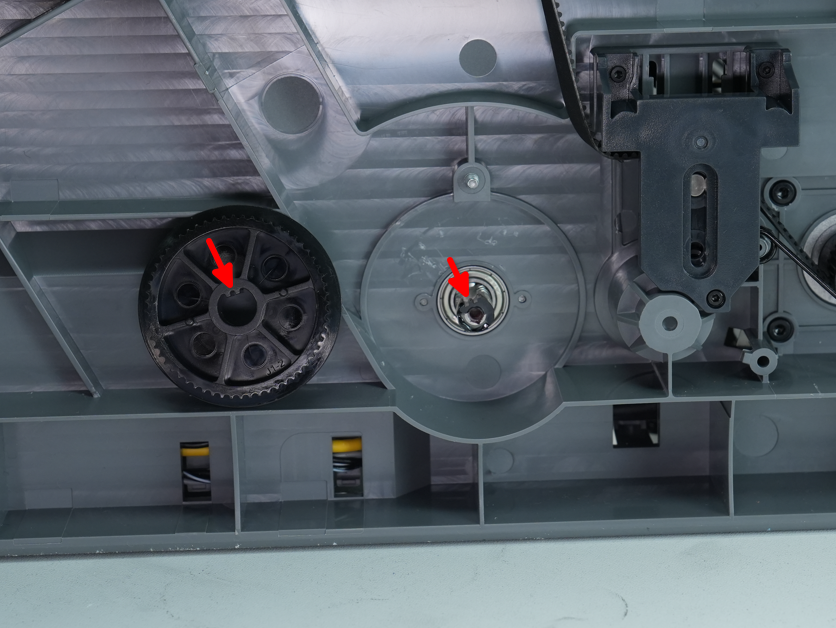

Alinea la ranura del nuevo piñón Z con la parte inferior del husillo, instala el piñón Z en su lugar y luego vuelve a colocar la correa Z sobre el piñón.
Vuelve a colocar el muelle de tensión en su lugar, luego instala la cubierta del piñón sobre el piñón.
Sostén la correa Z en su lugar y aprieta un tornillo usando una llave hexagonal de 2.0 mm.
Paso 2: Desbloquear los Deslizadores del Eje Z

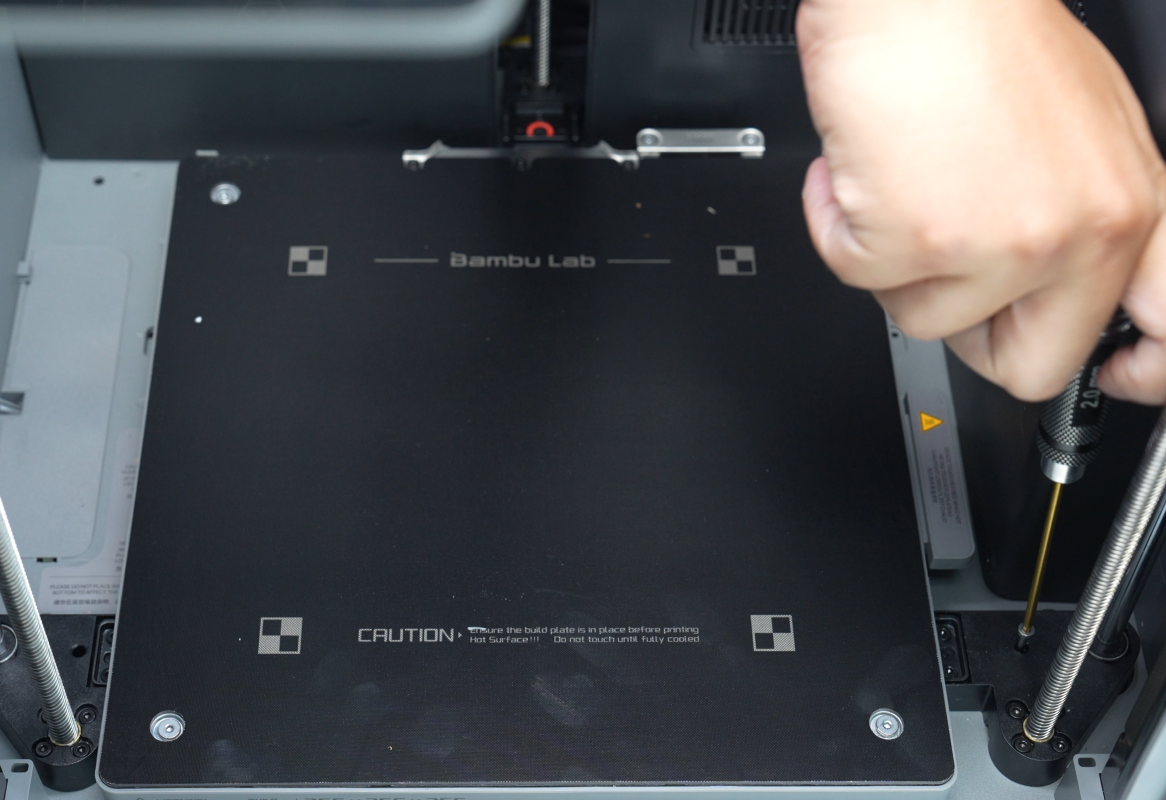

Coloca la impresora de pie, luego usa una llave hexagonal de 2.0 mm para retirar los tres tornillos que bloquean los deslizadores del eje Z.
Paso 3: Tensar la Correa del Eje Z y Aprieta el Tornillo

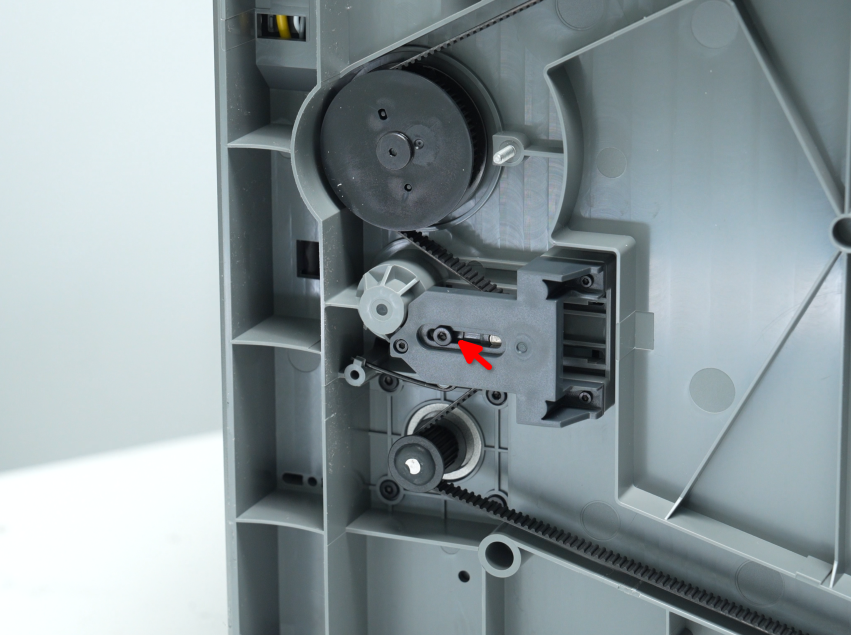

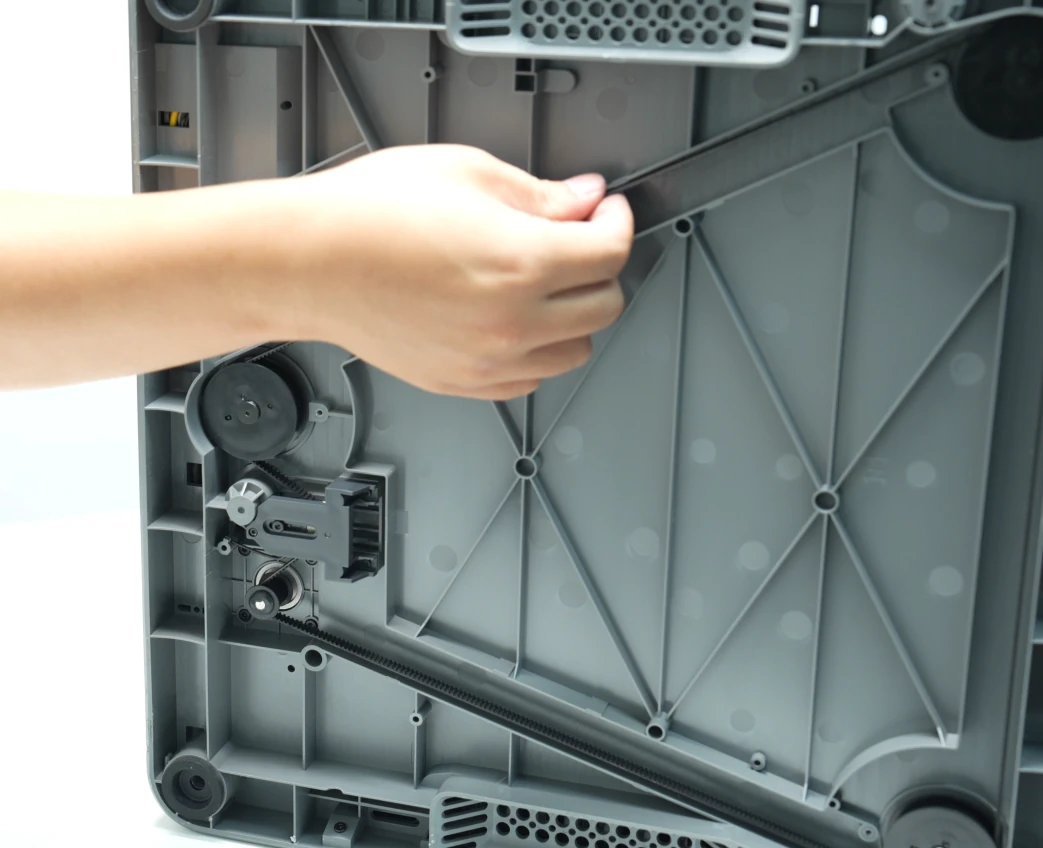

Coloca la impresora de lado nuevamente, mueve la correa del eje Z hacia adelante y atrás para asegurar un movimiento suave, luego aprieta el tornillo negro.
Verificación del Éxito
Conecta el cable de alimentación y enciende la impresora. Ejecuta el proceso de calibración de la máquina; si no aparecen errores, el reemplazo está completo.
Si encuentras problemas, revisa los pasos y verifica todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, contacta al equipo de servicio al cliente de Bambu Lab para recibir asistencia adicional.
