Polea de Seguimiento
Una polea de seguimiento o idler es una polea lisa o dentada que gira libremente y está montada en un cojinete, que redirige o tensa las correas de timing que impulsan el sistema de movimiento core-XY del P2S. El P2S utiliza un total de 12 poleas de seguimiento, y las posiciones y cantidad de las poleas son las siguientes:
- Una polea de seguimiento en la parte frontal izquierda y una en la parte frontal derecha
- Dos poleas de seguimiento en la parte trasera izquierda y dos en la parte trasera derecha
- Dos tensadores de correa XY con una polea cada uno
- Dos poleas en los rodillos Y izquierdo y derecho
Cada paquete de polea de seguimiento contiene:

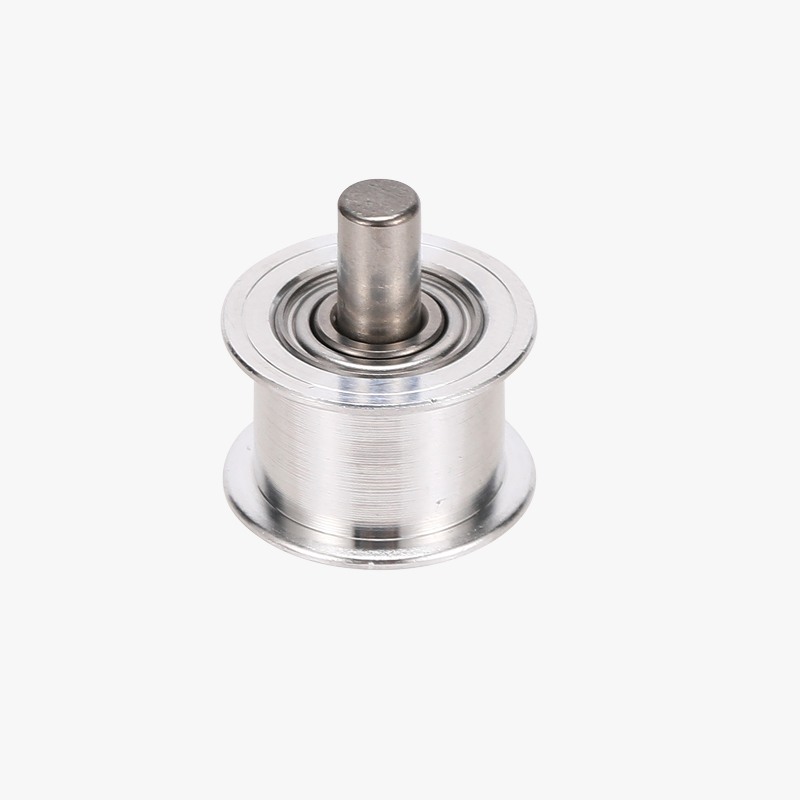

- Una rueda de polea de seguimiento
- Un eje de polea de seguimiento 4x16.5
Cuándo usar esta guía
- Deformación o desgaste de la polea de seguimiento
Herramientas y materiales requeridos
- Nueva polea de seguimiento
- Llave Allen H2.0
Instrucciones de desmontaje
- Antes de reemplazar las poleas de seguimiento del sistema core-XY, es necesario aflojar primero los tornillos de tensión de XY, para que la correa esté en un estado más relajado, y luego tensar nuevamente las correas XY después de completar el reemplazo.
- Dado que la operación de desmontaje de la polea de seguimiento en los lados izquierdo y derecho del sistema XY es la misma, esta guía mostrará el lado derecho como ejemplo, y la operación en el lado izquierdo es idéntica.
- La polea de seguimiento del rodillo del eje Y no se puede reemplazar por separado, sino solo junto con el componente del eje X.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir ayuda.
Reemplazo de la polea de seguimiento trasera derecha (o izquierda)
Paso 1: Aflojar los tornillos de tensión

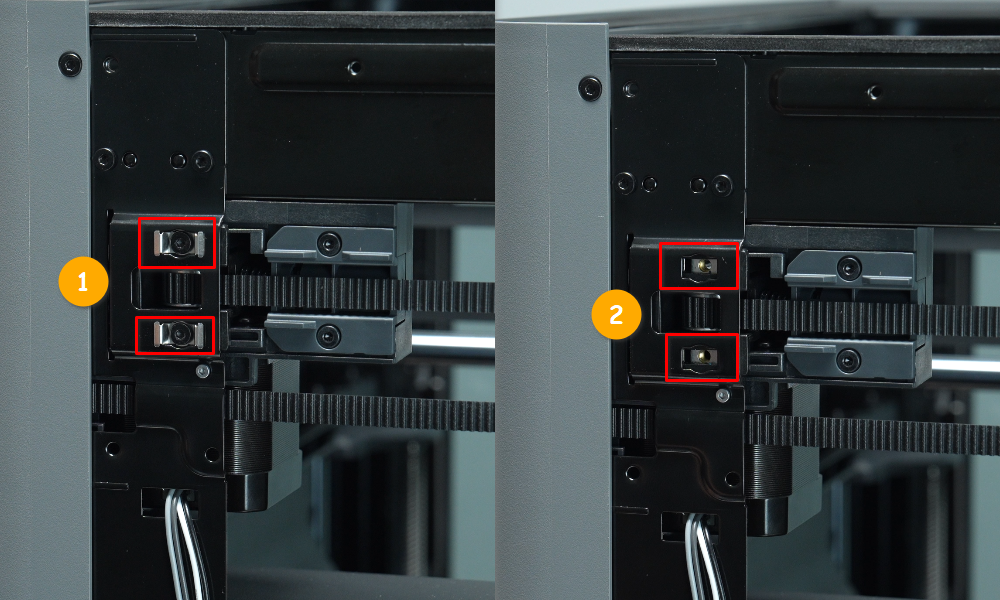

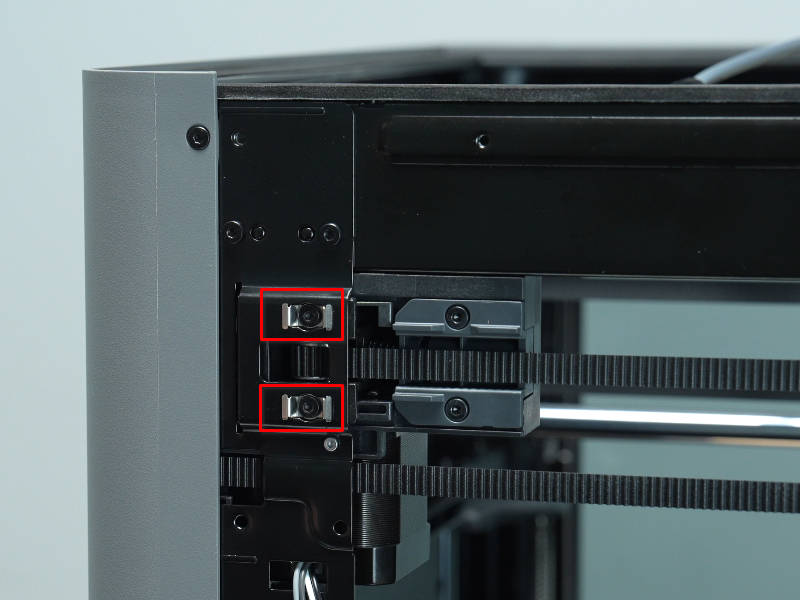

Afloje los dos pares de tornillos de tensión con una llave hexagonal H2.0 para aflojar la correa XY para los pasos siguientes.
Al reemplazar las poleas de seguimiento se requerirá aflojar las correas, por lo que se aflojan los tornillos de tensión para permitirlo.
Paso 2: Retirar las poleas
Use la llave Allen H2.0 para aflojar los tres tornillos mostrados a continuación y retire el soporte de la polea en la esquina trasera derecha.
El soporte tiene dos poleas, que pueden reemplazarse según sea necesario (según desgaste o daño). Las poleas y sus ejes pueden necesitar ser extraídos de sus posiciones con una herramienta de palanca (también funcionará una llave hexagonal).
Paso 3: Instalar las nuevas poleas

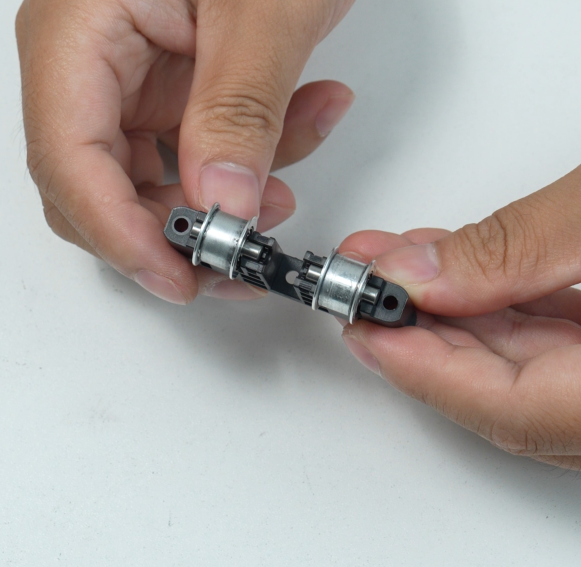

Inserte un eje por el centro de la nueva polea para que quede centrada. Alinee el eje con las ranuras del soporte, luego presione la polea o el eje hasta que ambos extremos del eje queden completamente insertados en las ranuras. La polea debe estar recta y girar libremente.
Al instalar una nueva polea, se recomienda agregar aceite lubricante al eje de la polea.
Con ambas poleas reemplazadas, vuelva a instalar el soporte de la polea y apriete los tres tornillos con la llave Allen H2.0.
Paso 4: Tensar la correa XY
Si no se reemplazará ninguna otra polea de seguimiento, mueva la cabeza de impresión hacia adelante y atrás y hacia izquierda y derecha 3 a 5 veces. Luego, vuelva a apretar todos los cuatro tornillos de tensión en la parte trasera de la impresora.
Reemplazo de la polea de seguimiento frontal derecha (o izquierda)
Paso 1: Aflojar los tornillos de tensión
Afloje los dos pares de tornillos de tensión con una llave Allen H2.0 para aflojar la correa XY (si no está ya aflojada por reemplazar otras poleas).
Paso 2: Retirar la polea de seguimiento frontal

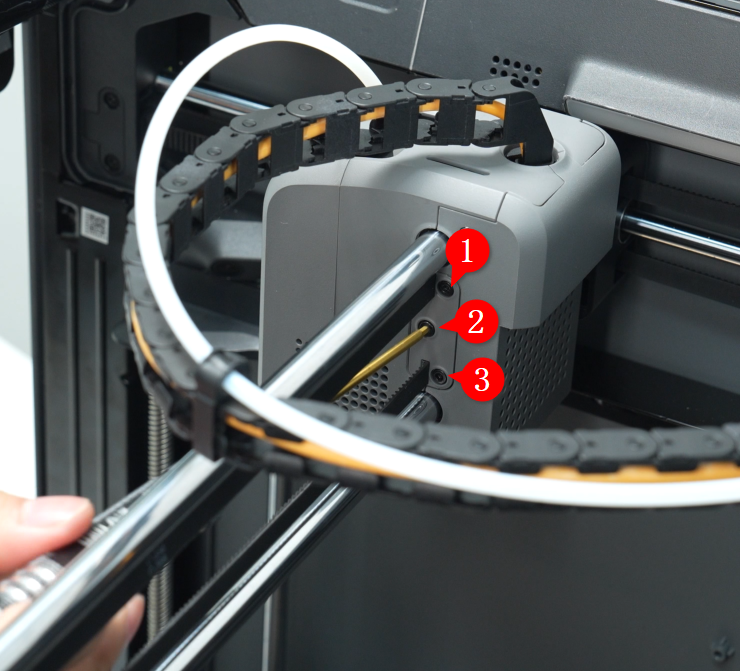

Use la llave Allen H2.0 para retirar los tres tornillos (M2.5x5) del bloque de fijación de la correa y retire la correa de la cabeza de impresión.

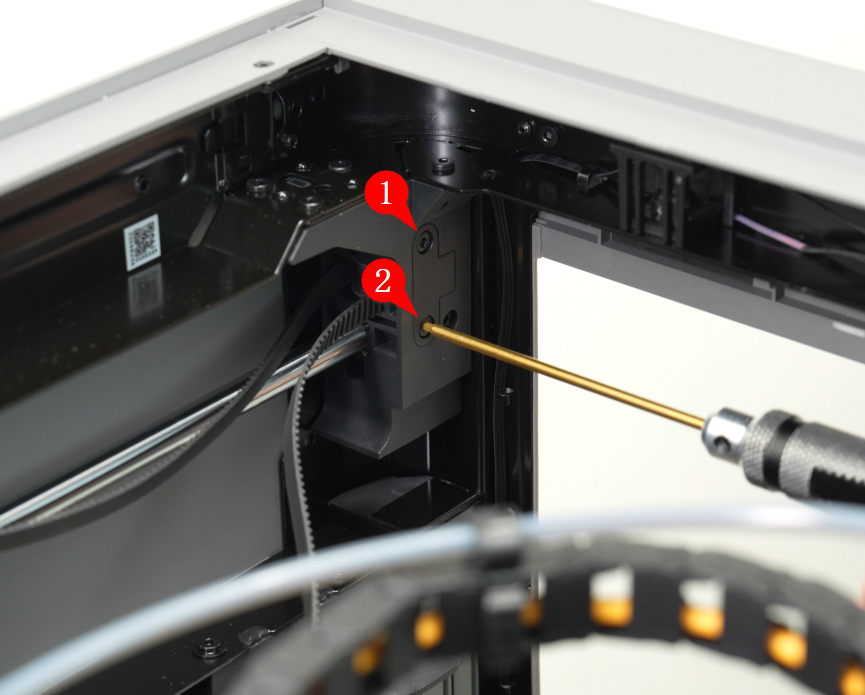

Retire los dos tornillos con la llave Allen H2.0 para retirar la cubierta de la polea de seguimiento en la esquina frontal derecha de la carcasa.
Empuje la correa hacia la polea hasta que empuje la polea fuera de su ranura. Retire la polea y el eje para inspeccionar y reemplazar si es necesario.
Paso 3: Instalar la nueva polea
Inserte un eje en la polea, introduzca el bucle de la correa en el área de la ranura como antes del retiro, y haga un bucle alrededor de la polea.
Al instalar una nueva polea, se recomienda agregar aceite lubricante al eje de la polea.
Empuje la polea y la correa juntas hacia la ranura de la polea. Tire de ambos lados de la correa desde el otro extremo para ayudar a empujar la polea completamente de vuelta a su posición correcta. Nota: Asegúrese de que el eje de la polea no se salga de la polea al manipularlas juntas.
Vuelva a instalar la cubierta de la polea de seguimiento y apriete sus dos tornillos con la llave Allen H2.0.
Vuelva a instalar el bloque de fijación de la correa en la cabeza de impresión y apriete el tornillo central, luego los dos tornillos adicionales en la parte superior e inferior con la llave Allen H2.0.
Paso 4: Tensar la correa XY
Si no se reemplazará ninguna otra polea de seguimiento, mueva la cabeza de impresión hacia adelante y atrás y hacia izquierda y derecha 3 a 5 veces. Luego, vuelva a apretar todos los cuatro tornillos de tensión en la parte trasera de la impresora.
Reemplazo de las poleas de seguimiento de los tensadores XY
Si el soporte del tensador está dañado, deberá reemplazar todo el tensador. Consulte las guías Guía de Reemplazo de Correa XY para completar este proceso.
Paso 1: Retirar componentes obstructivos
Puede consultar las siguientes páginas wiki para retirar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero en secuencia, para exponer completamente los dos tensadores. Guía de Reemplazo del Soporte del Tubo PTFE Guía de Reemplazo del Amortiguador de Filamento Guía de Reemplazo del Panel Trasero P2S
Paso 2: Retirar el soporte de fijación del tensador XY
Use la llave Allen H2.0 para aflojar completamente y retirar ambos tornillos de tensador y sus soportes metálicos. Se muestra el tensador derecho (visto desde la parte frontal de la impresora) en este ejemplo.
Use la llave Allen H2.0 para retirar los dos tornillos del soporte de fijación del tensador, luego retire el soporte y los soportes de montaje del tensador y los resortes.
Paso 3: Retirar la polea de seguimiento del tensador XY
Tire de la correa hasta que el soporte del tensador salga como se muestra a continuación.
Use una llave Allen para empujar el eje de la polea a través del soporte y liberar la rueda de la polea.
Paso 4: Volver a instalar la polea de seguimiento del tensador XY
Asegúrese de que los dientes de la correa estén hacia afuera y que el poste del resorte (como se muestra) esté hacia arriba.
Coloque la rueda de la polea en el soporte del tensador y alínela con los agujeros del eje. Inserte el eje a través del soporte y la polea hasta que quede nivelado en ambos lados, asegurándose de que la polea esté fija pero gire libremente.

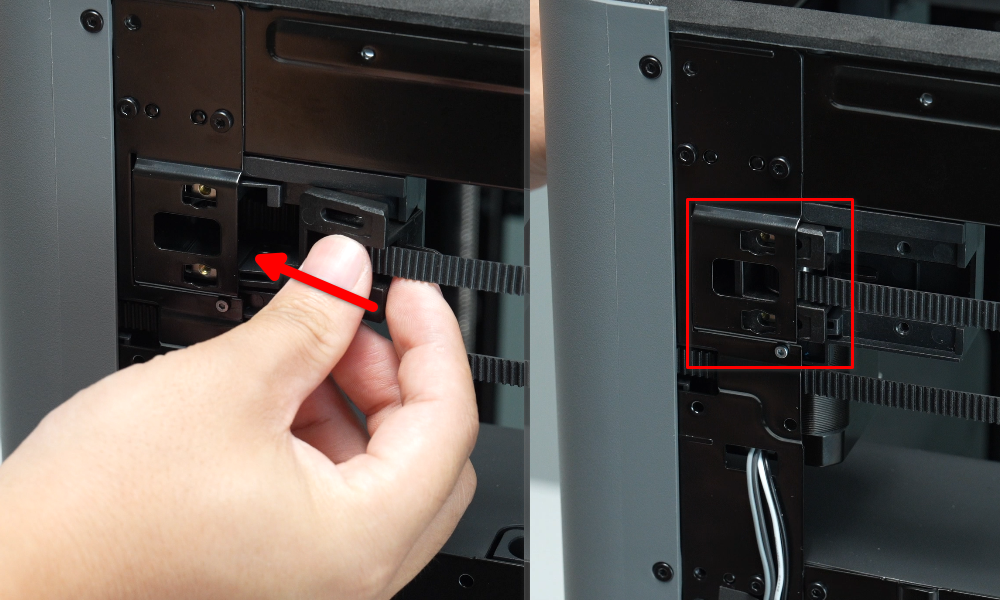

Deslice el soporte de tensión XY en su posición sin reemplazar los tornillos aún.
Paso 5: Volver a instalar el soporte de fijación de tensión XY
Reemplace el resorte en el soporte de tensión, luego el soporte de fijación de tensión. Reemplace y apriete los dos tornillos del soporte de fijación de tensión.
Vuelva a instalar los soportes metálicos y los tornillos de tensión.
Paso 6: Instalar el panel trasero
Puede consultar las páginas wiki mencionadas anteriormente para reemplazar el soporte del tubo PTFE, el amortiguador de filamento y el panel trasero en secuencia. Guía de reemplazo del soporte del tubo PTFE Guía de reemplazo del amortiguador de filamento Guía de reemplazo del panel trasero P2S
Paso 7: Apretar la correa XY
Si no va a reemplazar más poleas de seguimiento, mueva el cabezal hacia adelante y atrás, y hacia izquierda y derecha 3 a 5 veces. Luego, vuelva a apretar los cuatro tornillos de tensión en la parte trasera de la impresora.
Para detalles, consulte: Ajuste de tensión de la correa P2S
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora, ejecute el proceso de autoprueba y monitoree el proceso de prueba en busca de ruidos anormales o errores.
Si encuentra problemas, verifique que las correas y las poleas de seguimiento estén correctamente colocadas y se muevan adecuadamente. Si el problema persiste, contacte al equipo de servicio al cliente de Bambu Lab para obtener asistencia adicional.
