Fenómeno
La intensidad de la luz LED es tenue o no se enciende.
Causas y soluciones
-
La luz LED está quemada o el cable está dañado, y se necesita reemplazar la luz de relleno LED;
-
La placa AP principal está quemada y necesita ser reemplazada;
-
La conexión MC-AP está interrumpida. Dependiendo de la ubicación del problema, puede ser necesario reemplazar el cable de conexión MC-AP o las placas relacionadas.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Herramientas necesarias
- Llave hexagonal H2.0
- Multímetro
- Pinzas
Guía de operación
1. Verificar la placa AP

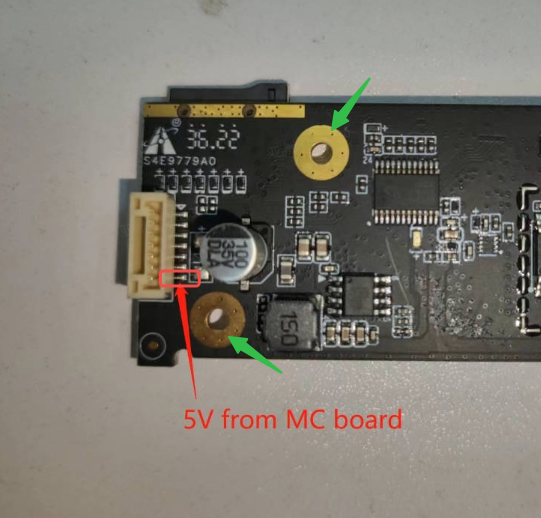

Si el fallo ocurre después de que el usuario modifique o reemplace la luz de relleno, es posible que el circuito de control de la luz de relleno en la placa AP esté dañado. Las figuras siguientes muestran una vista detallada del conector de la luz de relleno LED en la placa AP.
(1) Si se instala una lámpara con voltaje de funcionamiento de 5V y corriente de funcionamiento mayor a 0.3A, es posible que el resistor 0R y/o la perla magnética estén dañadas. La causa general del fallo es un circuito abierto o un aumento de resistencia, lo que interrumpe la ruta de corriente y la lámpara no puede encenderse o apagarse.
(2) Si se inyecta un voltaje superior a 5V en el conector, el ESD podría haberse sobrecalentado y dañado. El problema es probablemente un cortocircuito, y habrá una marca quemada en la superficie del ESD.
2. Verificar la conexión MC-AP
(1) Antes de desmontar la impresora para inspeccionarla, puede realizar una inspección preliminar sencilla: Encienda la impresora, active la luz LED, luego retire la cinta de fijación del cable de conexión AP-MC, sacuda todo el cable y verifique si la luz LED vuelve a funcionar normalmente. Si vuelve a funcionar, significa que hay mala conexión y se deben revisar los contactos del cable.
(2) Consulte los pasos relevantes de la cable MC-AP, encuentre los conectores del cable en la placa AP y la placa MC, principalmente para confirmar el conector y el cable de conexión entre MC y AP; verifique si hay desconexión, caída u otros problemas de mala conexión; y confirme que los enchufes y las bases estén normales sin daños.
(3) Los usuarios con multímetro pueden mantener conectada la conexión MC-AP después de aflojar la placa AP principal. Luego, encienda la impresora y conecte la sonda negra del multímetro al pin de 5V en la placa AP para probar el voltaje de salida, confirmando si es normal.
3. Verificar la luz de relleno LED
Si la impresora funciona correctamente excepto por el fallo de encendido de la luz de relleno LED, puede intentar intercambiar la luz de relleno LED si tiene más de una impresora P1P en casa.
Si no tiene varias impresoras, compre directamente o solicite una nueva luz de relleno LED para reemplazarla.
4. Verificar otros fallos
Si la impresora presenta otros fallos además del problema de la luz de relleno LED anómala, resuelva el problema en conjunto con las guías de solución de problemas para otros fallos.
Notas finales
