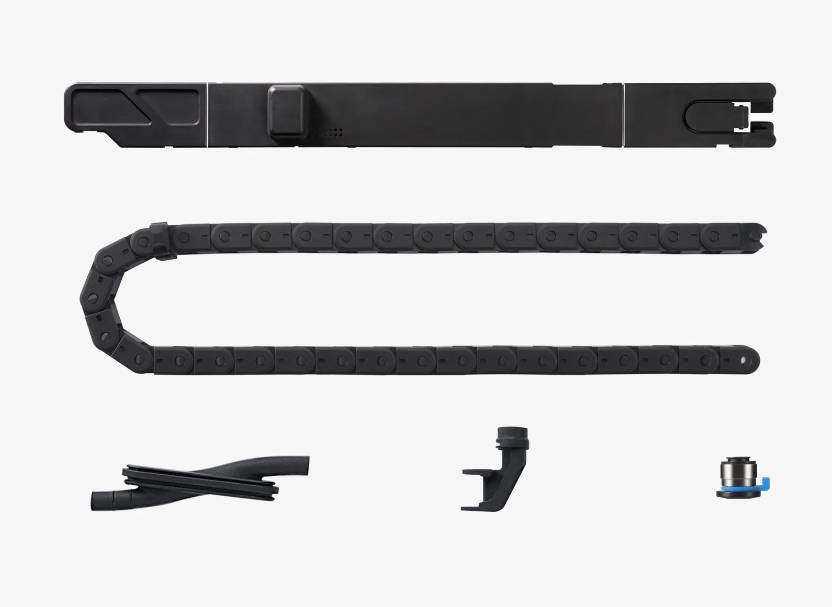

Ensamblaje de Cadena de Cables
Haga clic aquí para acceder a la guía de reemplazo para la serie X1.
Ensamblaje de Cadena de Cables
Herramientas y materiales necesarios
- Llave Allen H1.5/2.0
- Pinzas
- Raspador Bambu
- Lista de tornillos utilizados para las piezas de esta guía
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el mantenimiento se realice de manera segura y efectiva.
Si tiene preocupaciones o preguntas sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Operación
Instalación de la Cadena de Cables
Recordatorio:
-
Para evitar pérdidas de pasos causadas por una longitud insuficiente del tubo, se recomienda reemplazar el tubo PTFE de 530 mm por uno de 550 mm.
-
No se recomienda instalar inmediatamente un Ensamblaje de Cadena de Cables en impresoras P1P. Si desea instalar un Ensamblaje de Cadena de Cables, es posible que deba comprar simultáneamente un Cable de cabezal para serie P1. Los cables de cabezal para versiones P1P y P1S funcionan con la cadena de cables. Sin embargo, se recomienda utilizar el cable de cabezal de la versión P1S para trabajar con la cadena de cables debido a su mayor resistencia a doblarse y flexionarse.
Guía de video
Paso 1 - Afloje y retire el tubo PTFE, luego retire los 3 clips del tubo.
Paso 2 - Retire la carcasa trasera.
Paso 3 - Desbloquee la placa TH y desconecte el cable del cabezal de la placa TH.
Paso 4 - Retire el panel trasero y el conducto de exceso.
Paso 5 - Desconecte el cable del cabezal de la placa MC y retire el cable del cabezal.
Paso 6 - Instale el nuevo cable del cabezal y conecte el cable a la placa MC.
Paso 7 - Instale el conducto de exceso y el panel trasero.
Paso 8 - Conecte el cabezal a la placa TH e instale la placa TH.
Paso 9 - Corte el tapón de goma y retirelo.
Paso 10 - Instale el Ensamblaje de Cadena de Cables y luego instale la cubierta de la cadena de cables.
Paso 11 - Conecte el Ensamblaje de Cadena de Cables a la base de la cubierta y fije un tornillo para asegurarlo.
Paso 12 - Instale el soporte de goma.
Paso 13 - Instale la carcasa trasera del cabezal.
Paso 14 - Pase el tubo PTFE a través del conector en la dirección indicada en la figura a continuación, luego pase el tubo a través del soporte de goma.
Paso 15 - Conecte el tubo PTFE al conector del cabezal, cierre la carcasa frontal del cabezal, ajuste la longitud de extensión del tubo PTFE en el soporte de goma, luego empuje el conector del tubo PTFE a la posición del soporte de goma, instale el clip azul, fije el conector y, finalmente, encaje el tubo en el pasador del Ensamblaje de Cadena de Cables.
Nota:
- Si detecta que la longitud del tubo PTFE es insuficiente, afectando el movimiento del cabezal o causando pérdidas de pasos durante la impresión, puede reemplazarlo por un tubo PTFE nuevo que sea 20 mm más largo que el original.
- Si la cadena de cables choca con las barras de carbono del eje X, puede ajustar la longitud del cable USB y almacenar la parte excedente en la placa MC.
Instalación de la Cadena de Cables Parcial

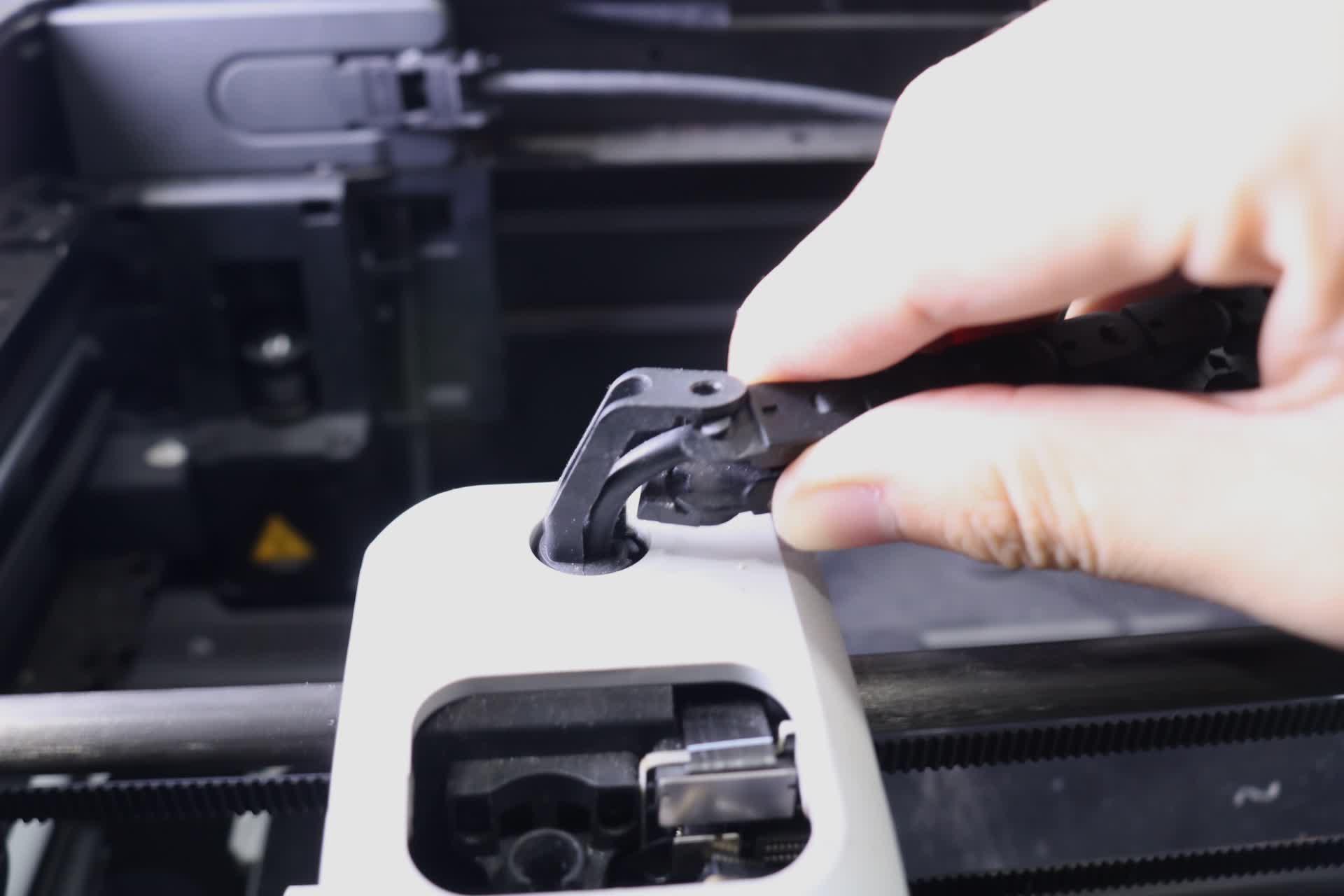

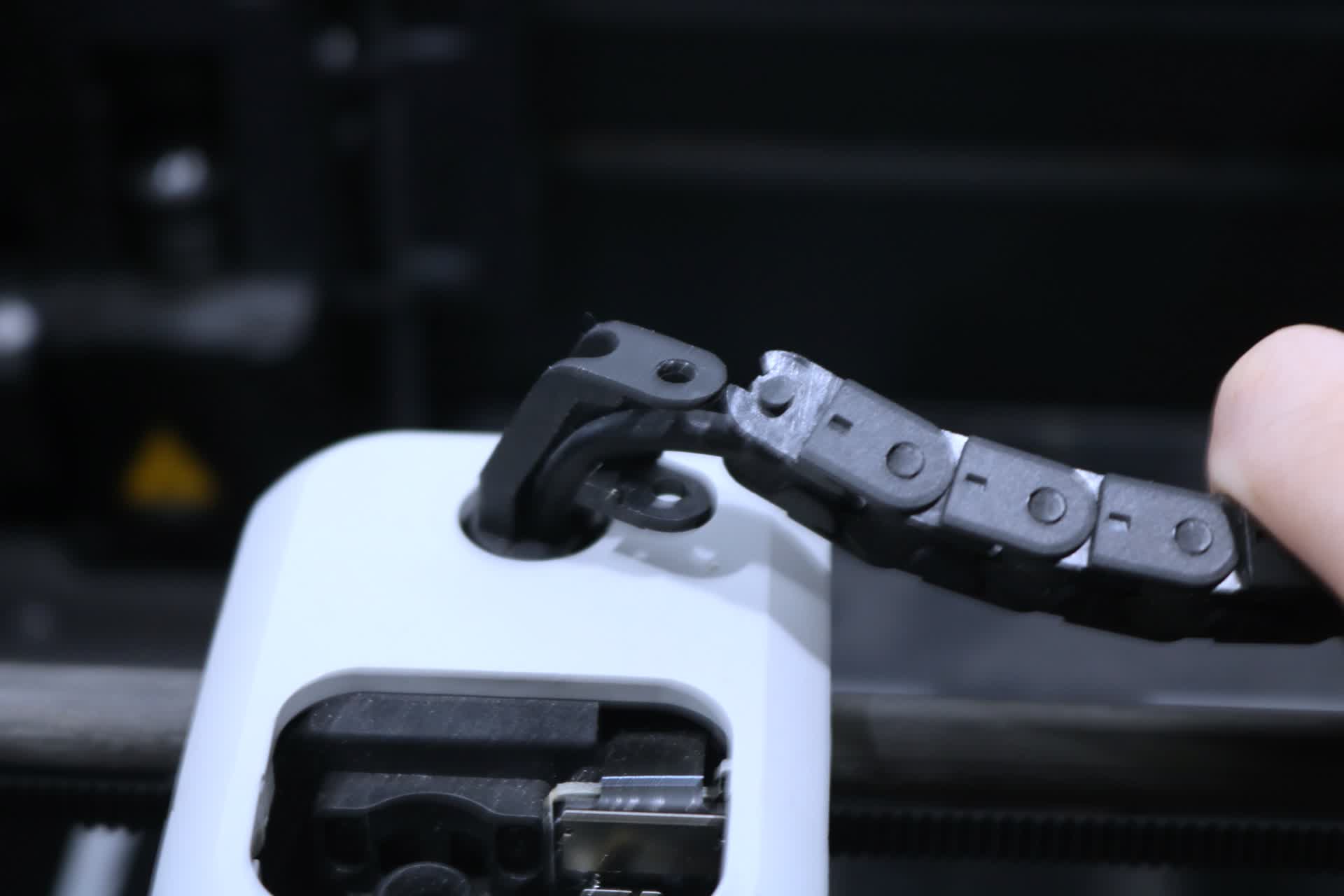

Desconecte la cadena de cables en la parte superior del cabezal

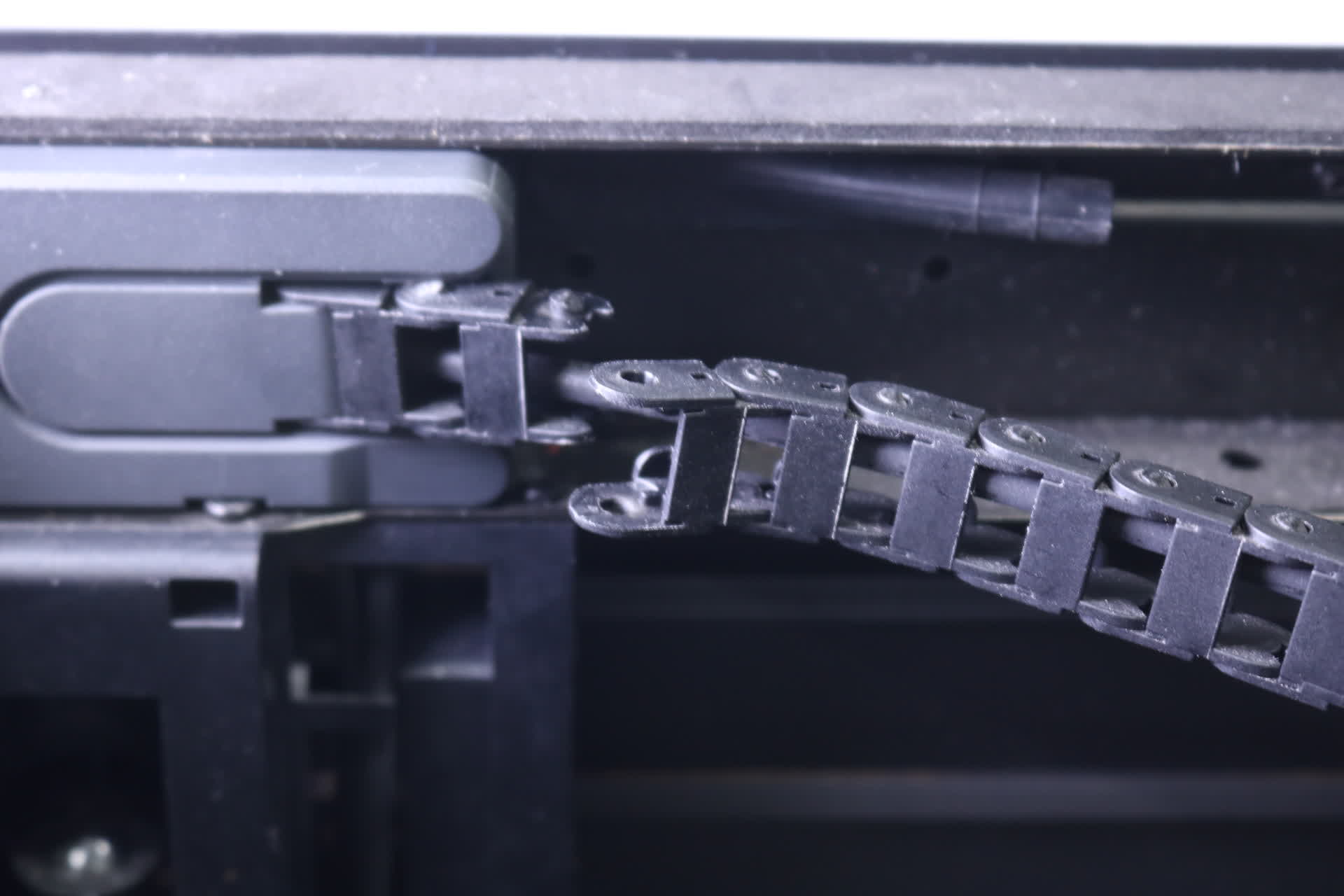

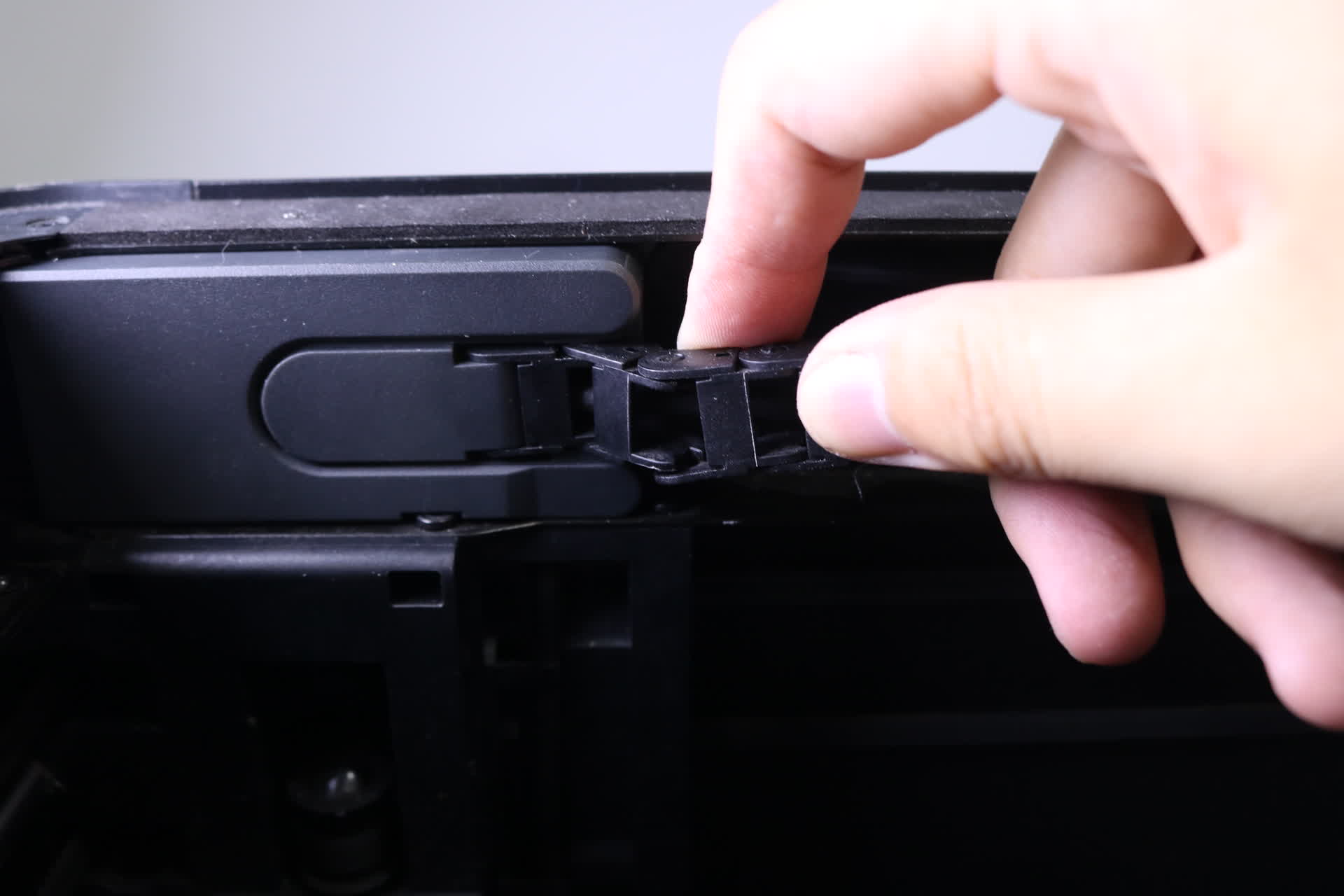

Desconecte la cadena de cables trasera
.jpg)

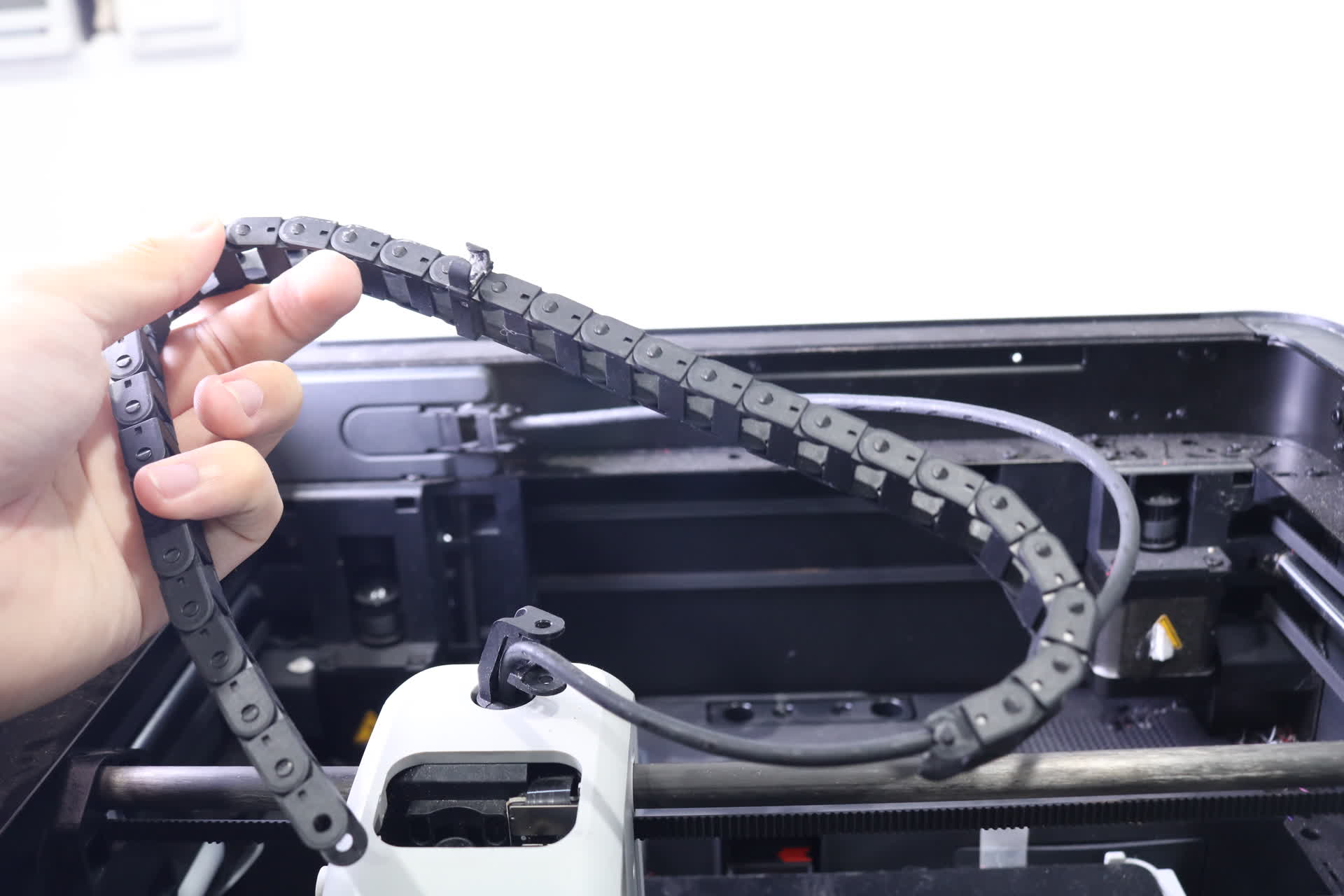

Separe la cadena de cables antigua de los cables

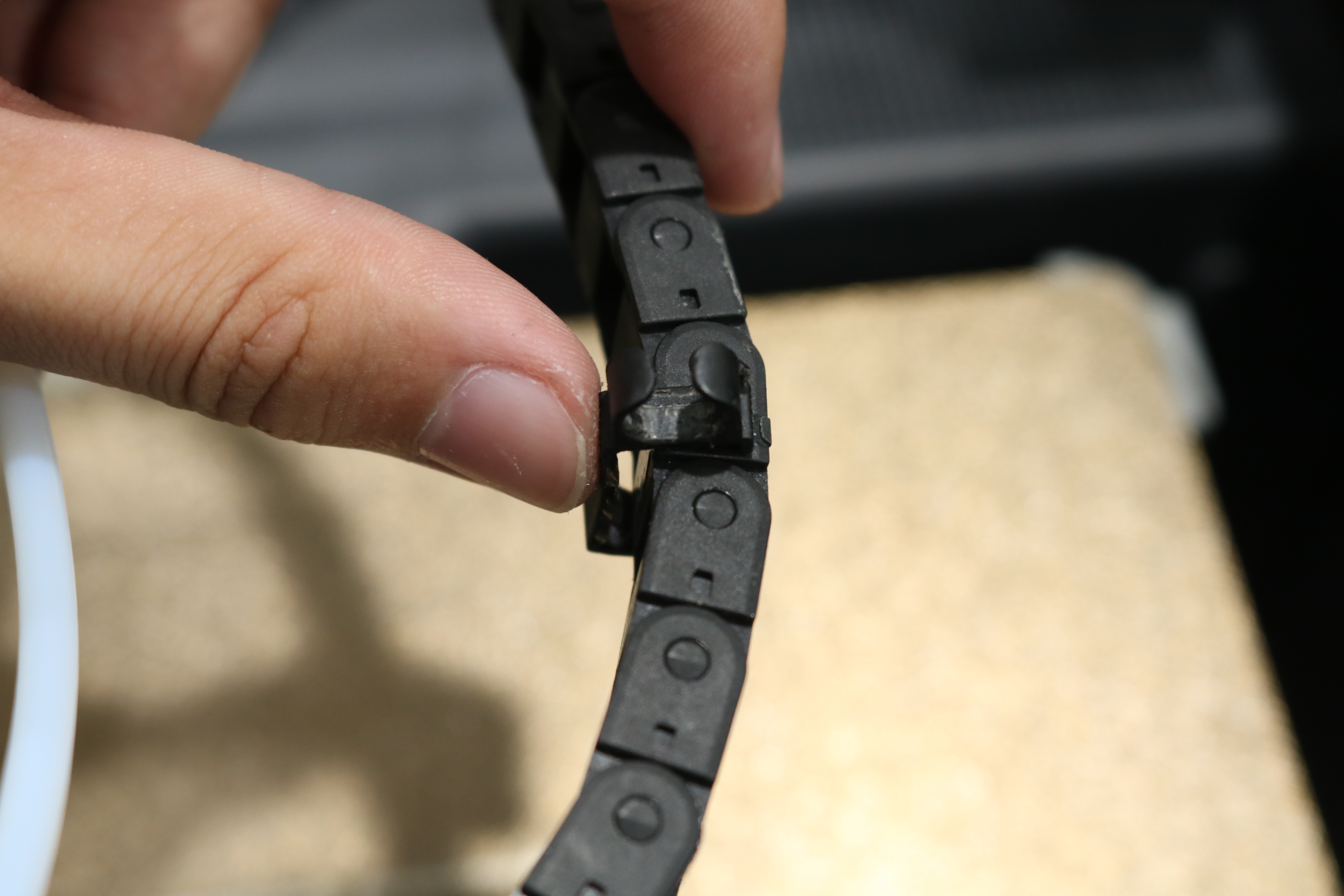

La nueva cadena de cables debe desmontarse por dos eslabones en la cola antes de instalarla en la impresora. (Asegúrese de que la longitud sea idéntica)

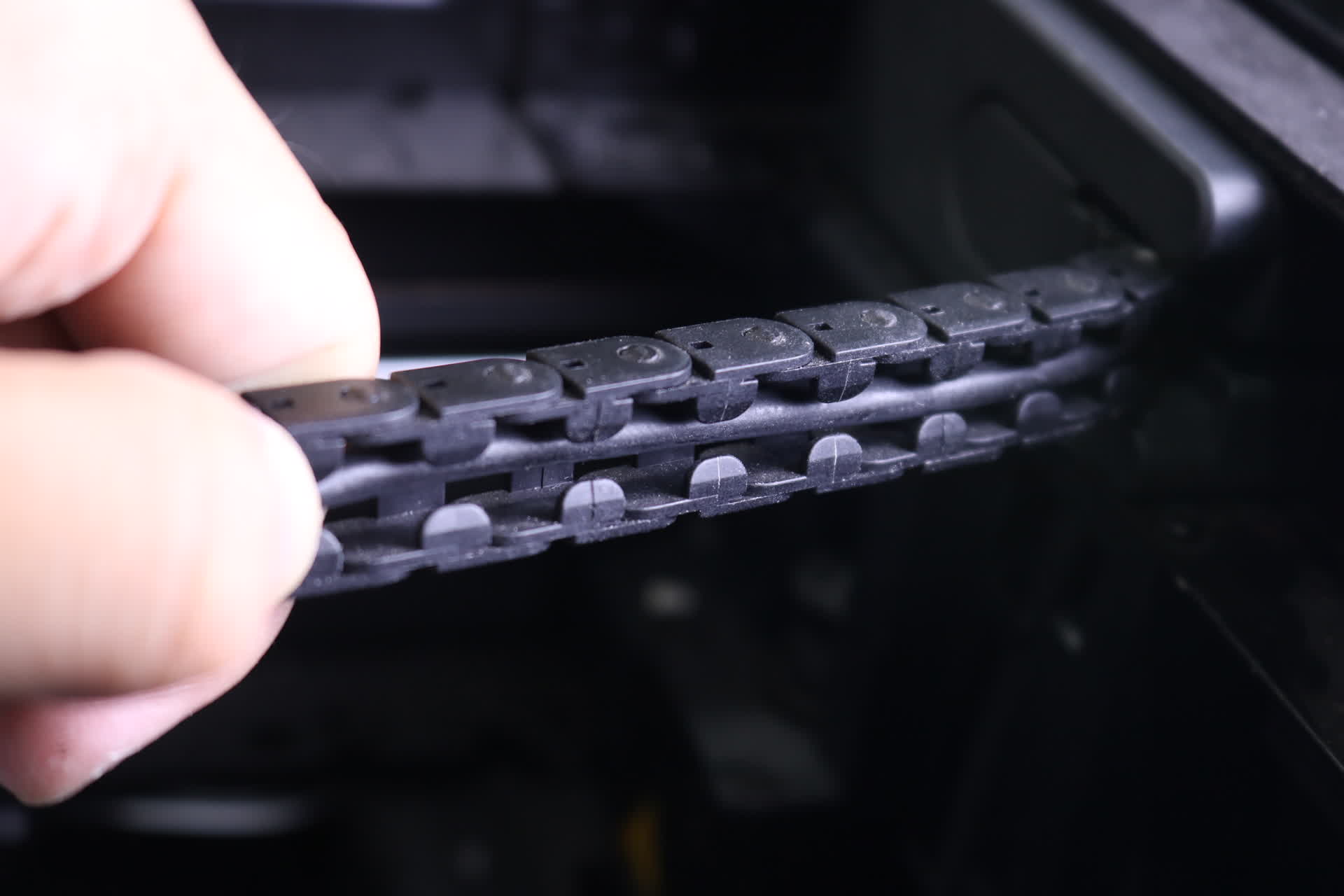

Después de la instalación, introduzca los cables en la cadena de cables

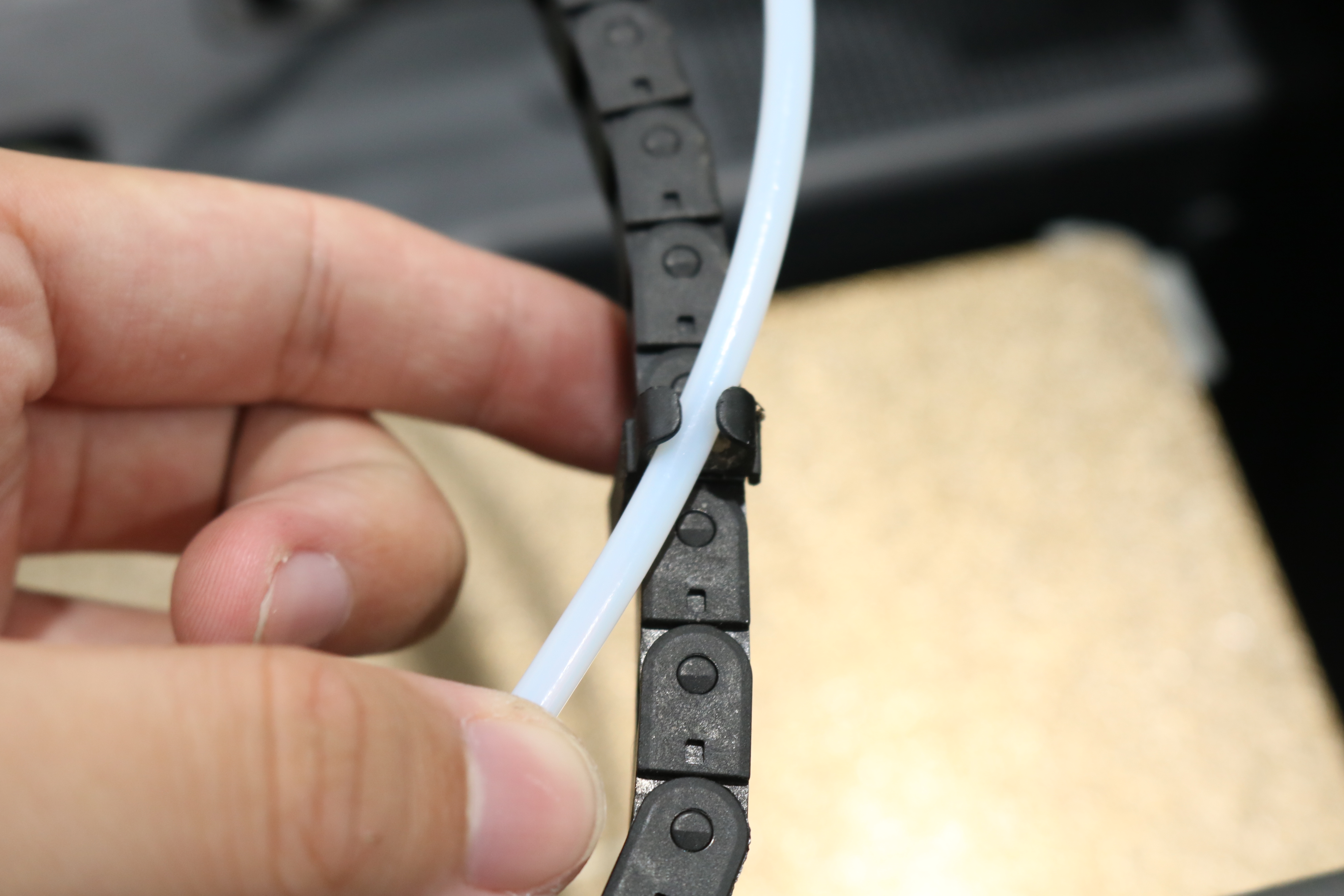

Instale el clip del tubo de filamento en la cadena de cables

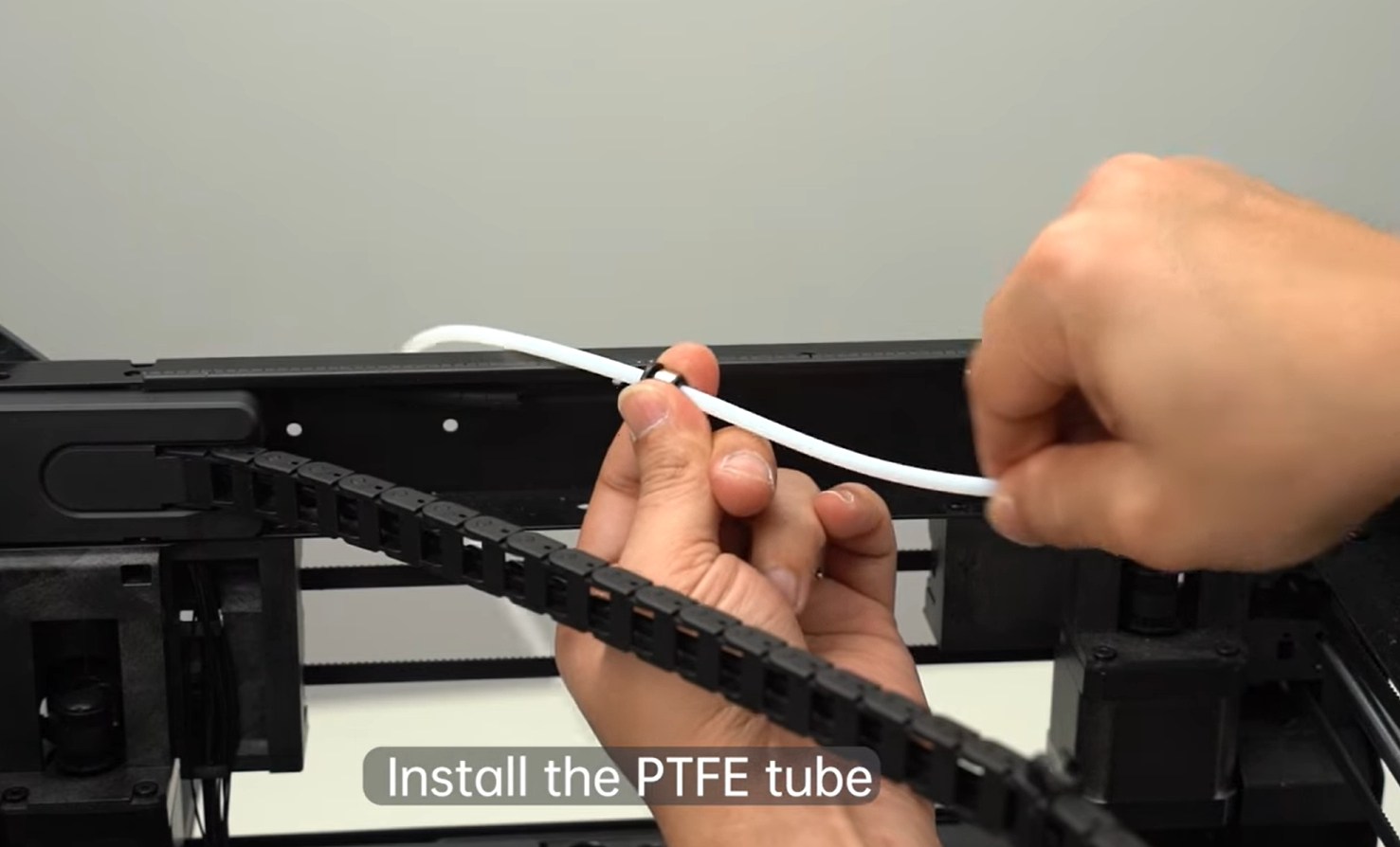

Instale el tubo de filamento
Verificación de funcionamiento
Mueva el cabezal en un círculo para confirmar que el Ensamblaje de Cadena de Cables se mueve normalmente y no hay interferencia con el tubo PTFE.
Paso de calibración después de la operación
Encienda la impresora y ejecute una calibración.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
