Modelos de impresoras compatibles
P1

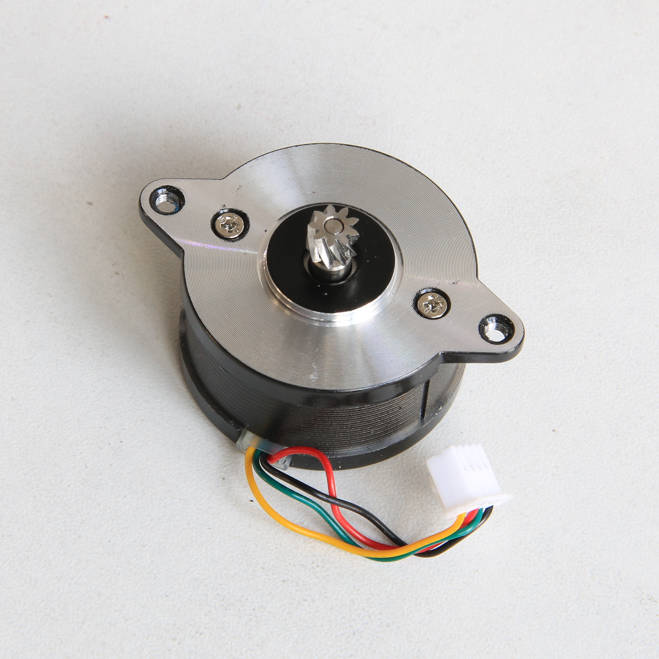

Motor del extrusor
El motor del extrusor, instalado en el cabezal, impulsa el movimiento del extrusor. Se trata de un motor paso a paso circular de serie 36.
¿Cuándo utilizar?
- El motor está dañado y no puede funcionar.
- El equipo de postventa confirmó el fallo del motor del extrusor mediante análisis de registros.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Herramientas y materiales necesarios
- Nuevo motor del extrusor
- Llave Allen H2.0/H1.5
- Pinzas planas
- 20 minutos
Retirar el motor del extrusor
Paso 1: Retirar el conjunto de la placa TH
Puede consultar esta Wiki para retirar el conjunto de la placa TH: Guía de reemplazo de la placa del cabezal - P1P/P1S

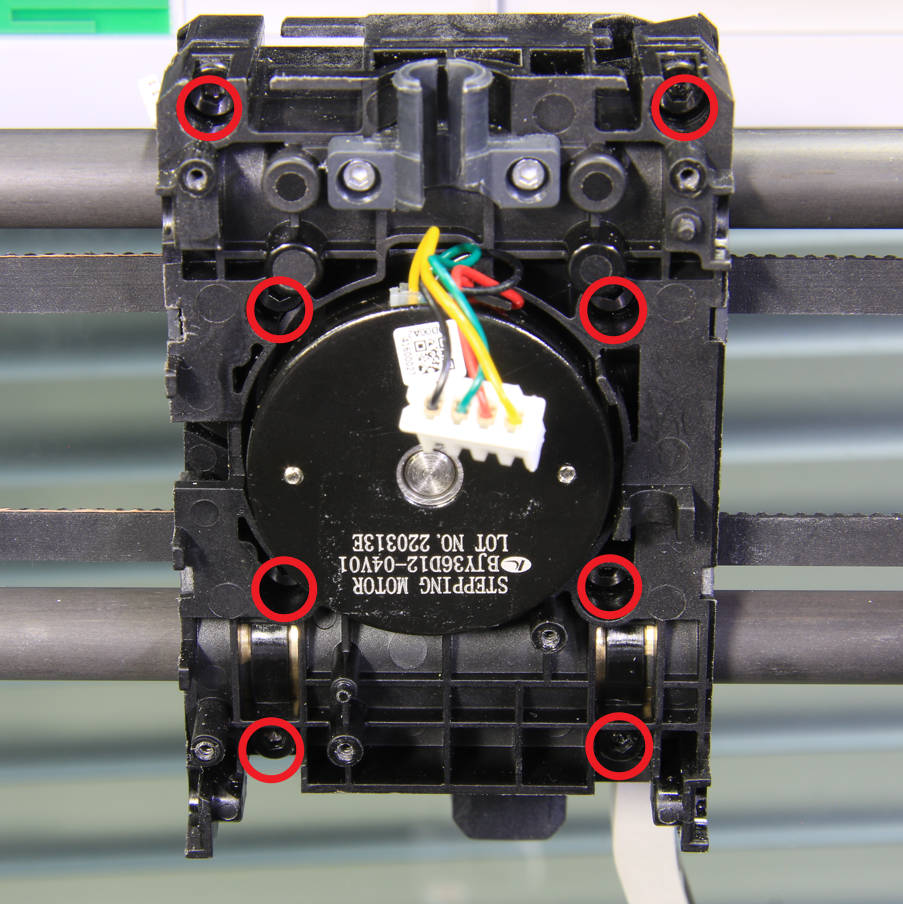

Paso 2: Retirar los tornillos
Retire 8 tornillos con una llave Allen H2.0 en secuencia.
Paso 3: Retirar la carrocería frontal del cabezal (incluido el extrusor)
Retire la carrocería frontal del cabezal (incluido el extrusor).

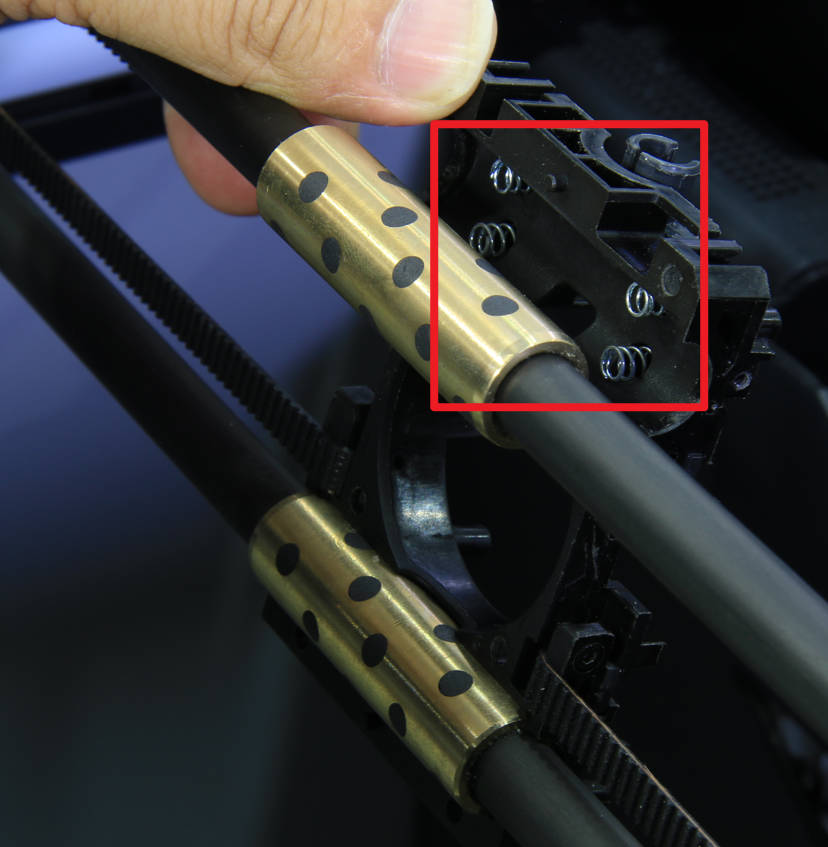

Nota: Existan cuatro resortes unidos a la cubierta trasera del deslizador del cabezal en la posición superior del manguito de cobre para evitar que se caiga.
Paso 4: Retirar el extrusor
Retire los 3 tornillos con una llave Allen H2.0 y retire el extrusor y el hotend.
Paso 5: Retirar el motor del extrusor
Retire 2 tornillos con una llave Allen H2.0 y retire el motor del extrusor.
Instalar el motor del extrusor
Paso 1: Instalar el motor del extrusor
Instale el nuevo motor del extrusor en la cubierta frontal del deslizador, asegurándose de que el cable del motor quede en la parte superior. Luego, fije el motor en su lugar apretando 2 tornillos.

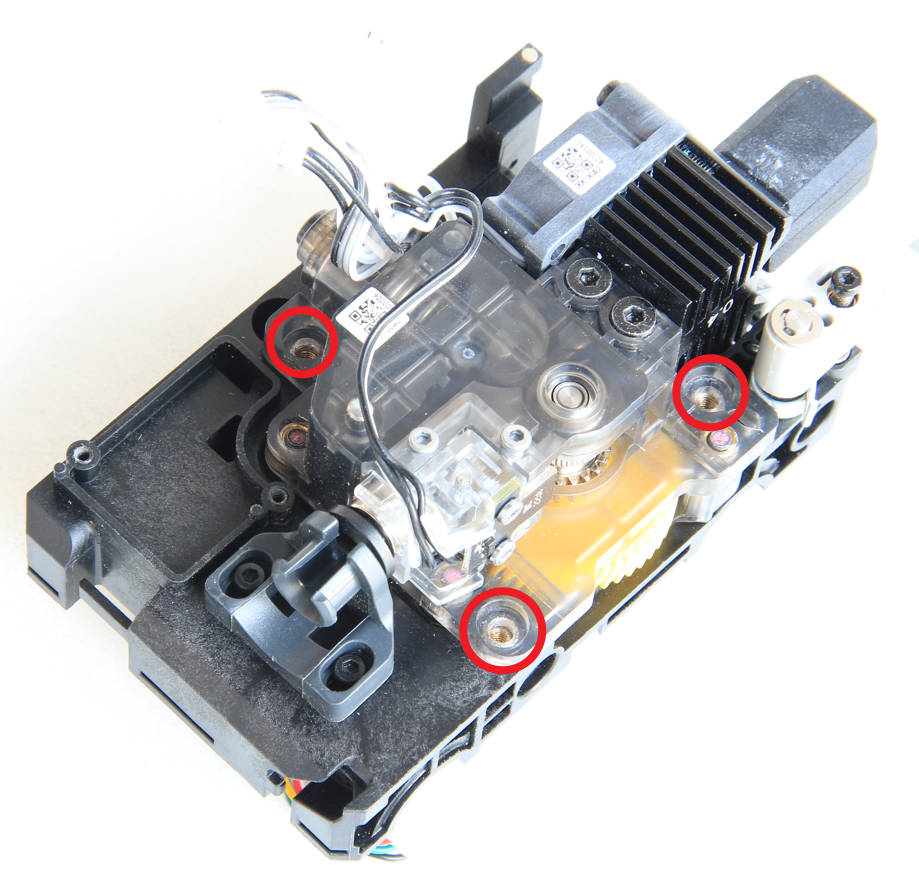

Paso 2: Instalar el extrusor
Instale el extrusor y el hotend juntos en la cubierta frontal del deslizador, y luego fíjelos con 3 tornillos.
Paso 3: Instalar la carrocería frontal
Antes de instalar, asegúrese de que los resortes estén posicionados correctamente y que ambos manguitos de cobre estén insertados en las ranuras correspondientes de la cubierta trasera del deslizador. Luego, instale cuidadosamente la carrocería frontal con el motor del extrusor, teniendo cuidado de no presionar el cable del motor.
Paso 4: Instalar los tornillos
Fije los tornillos para asegurar la carrocería frontal. Asegure los tornillos en el orden 1~8 según se muestra en la figura siguiente.
Paso 5: Instalar el conjunto de la placa TH
Puede consultar esta Wiki para retirar el conjunto de la placa TH: Guía de reemplazo de la placa del cabezal - P1P/P1S
Paso de calibración después de la operación
Conecte la fuente de alimentación, encienda la impresora y complete una operación manual de carga y descarga. Si no hay anomalías, significa que la operación fue exitosa.
Si hay una anomalía, siga los pasos para verificar si hay un problema en el montaje. Después de resolver el problema, ejecute nuevamente la autoprueba del dispositivo. Si el problema persiste, póngase en contacto con el equipo de servicio técnico para obtener asistencia adicional.
