Módulo de alimentación
Herramientas
-
Llave hexagonal H2.0/1.5
-
Destornillador cruz
Actualización y revisión

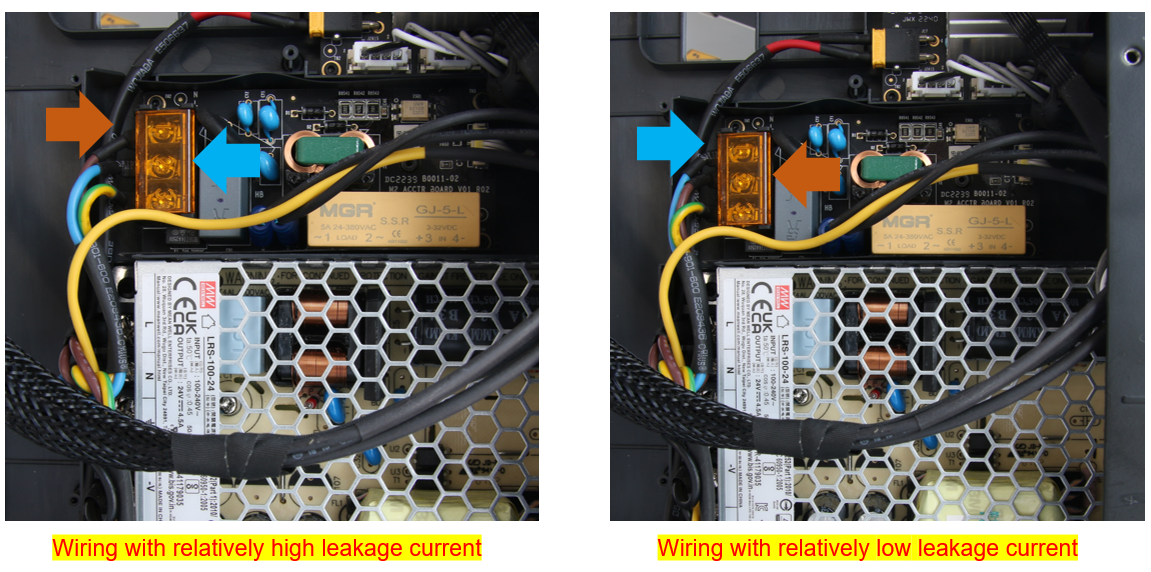

El cableado en el lado derecho presenta una corriente de fuga más baja: el cable azul está conectado al primer terminal y el cable marrón al segundo terminal.
Las figuras posteriores de este artículo muestran un método de cableado con una corriente de fuga relativamente alta, que no es el enfoque óptimo. Se recomienda fuertemente utilizar el método de cableado en el lado derecho, que presenta una baja corriente de fuga, en lugar de referirse a la técnica del lado izquierdo.
Preparación
Desconectar el cable de alimentación
Desmontaje

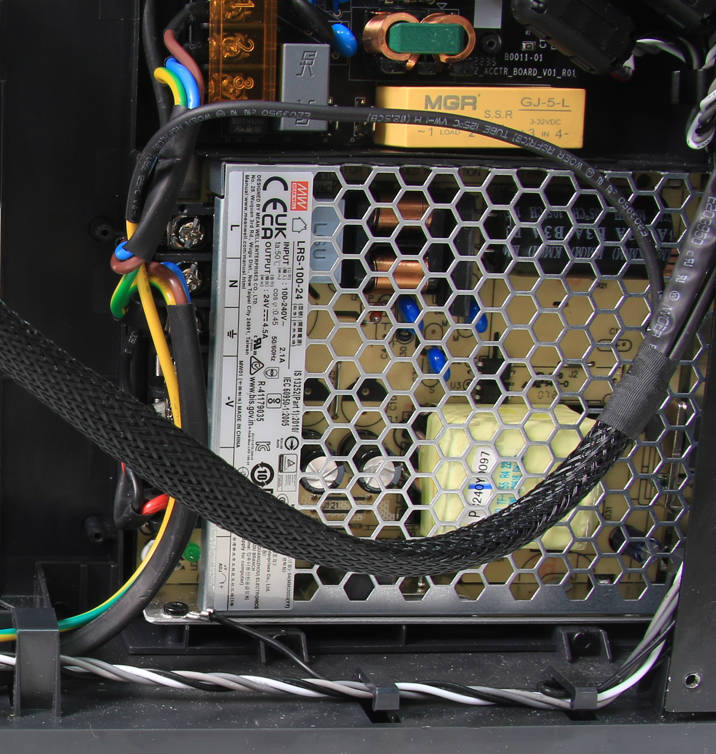

Paso 1 - Retirar la placa trasera, el conducto de exceso y la cubierta de cable
Consulte los contenidos relacionados de la Cubierta de cable para retirar la placa trasera, el conducto de exceso y la cubierta de cable.

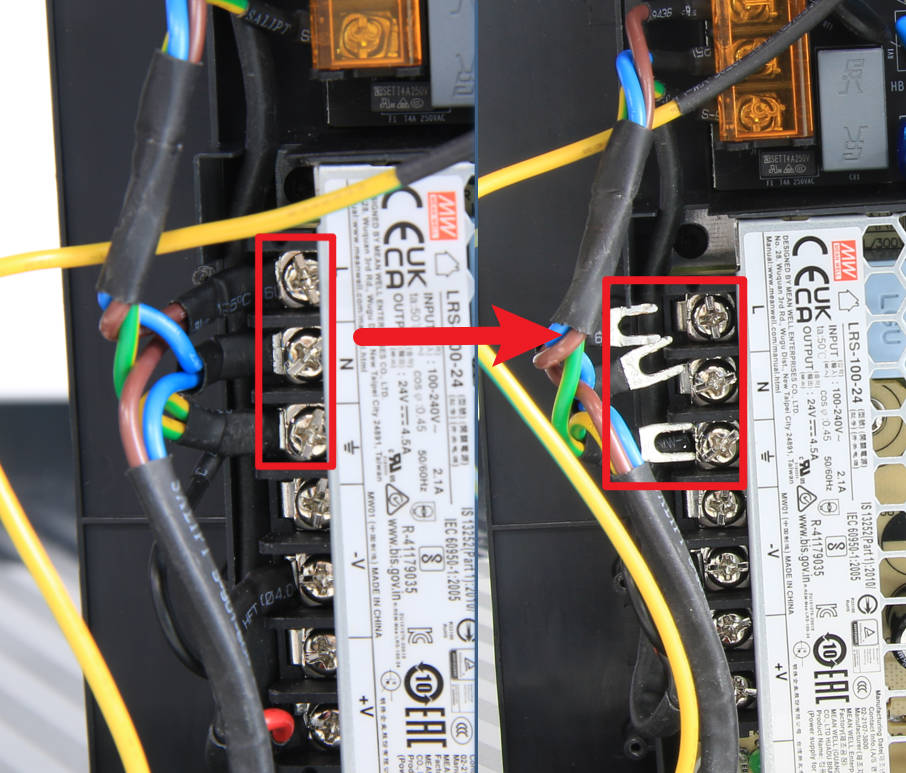

Paso 2 - Desconectar el cable de alimentación
Para liberar los 3 cables de entrada, utilice un destornillador cruz para aflojar los 3 tornillos de crimpado que los sujetan. Una vez aflojados, los cables deberían poder retirarse libremente.

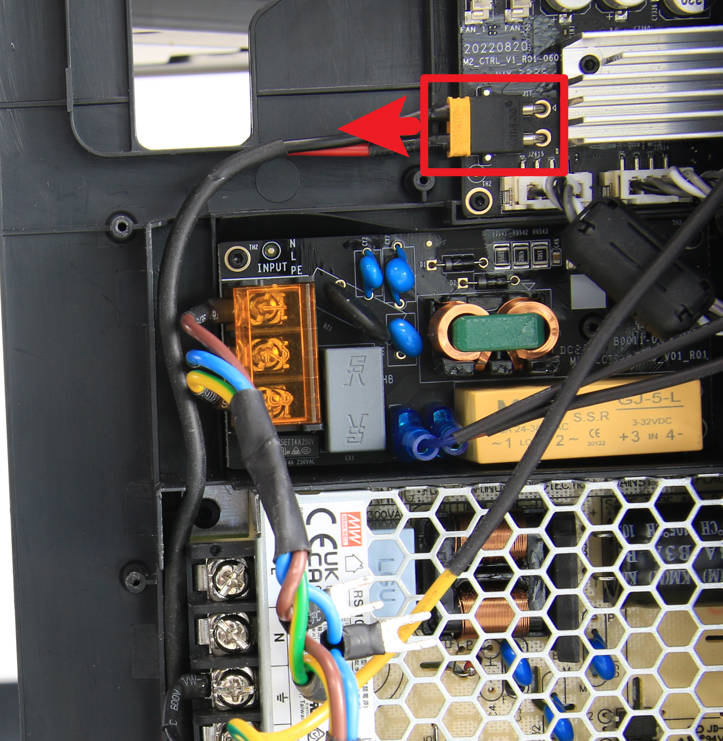

Paso 3 - Desconectar el cable de alimentación de la placa MC
Desconecte el cable de alimentación XT30 de la placa MC.

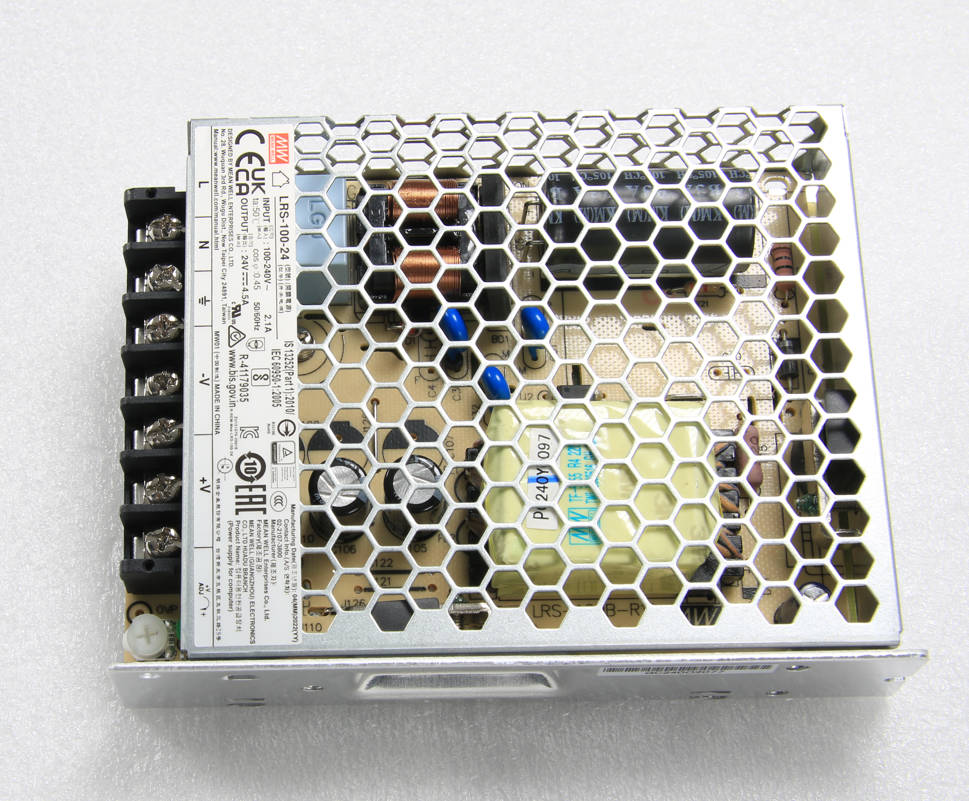

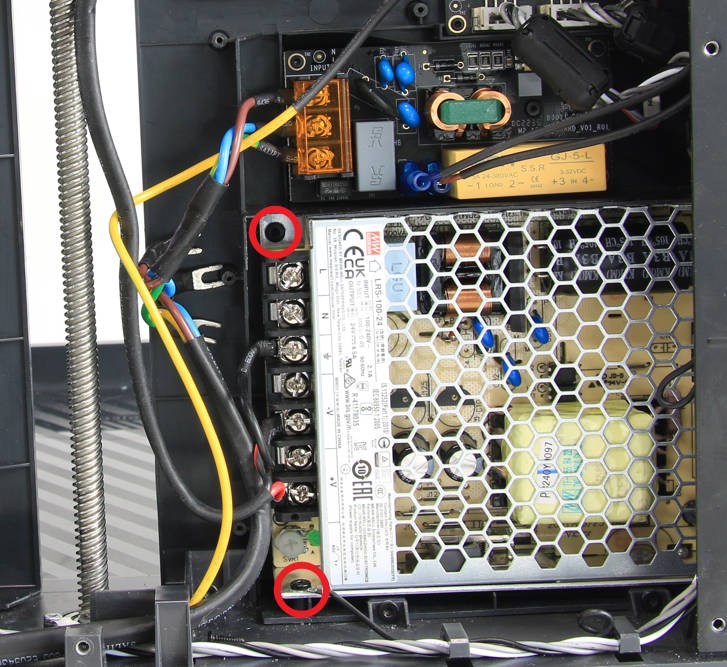

Paso 4 - Retirar el módulo de alimentación
Para retirar el módulo de alimentación, utilice una llave hexagonal para aflojar y retirar los dos tornillos que lo sujetan. Una vez retirados los tornillos, el módulo de alimentación debería poder levantarse libremente.

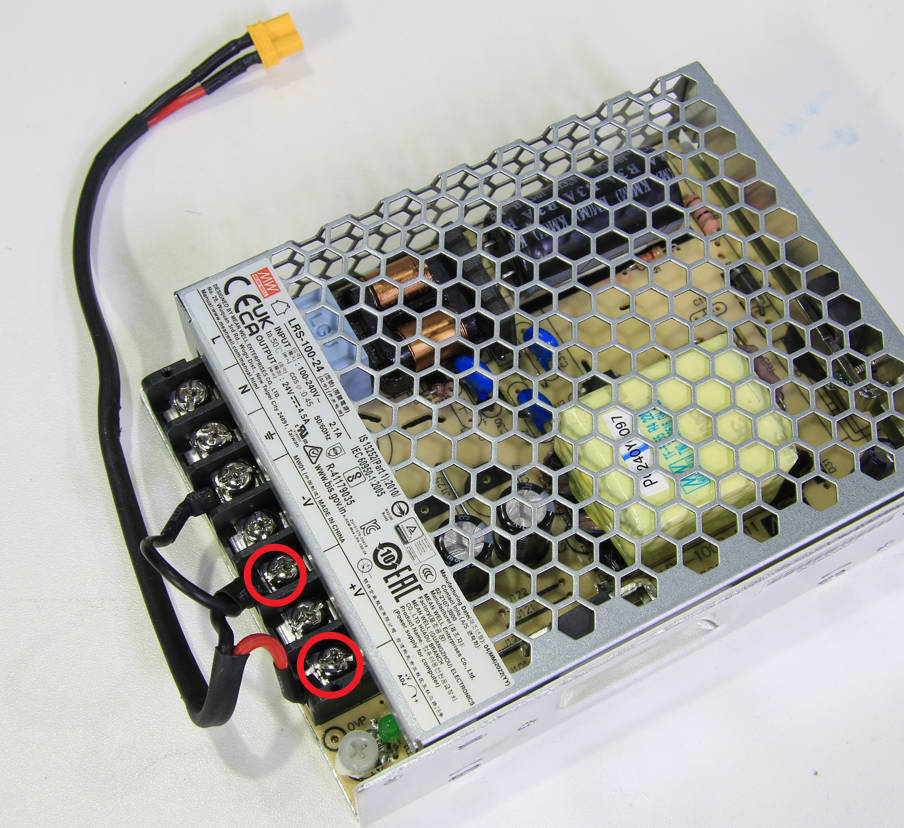

Paso 5 - Retirar el cable de alimentación XT30
Utilice un destornillador cruz para aflojar los dos tornillos que sujetan el cable de alimentación XT30. Una vez aflojados, el cable de alimentación XT30 debería poder retirarse libremente.
Montaje
Paso 1 - Instalar el cable de alimentación XT30
Conecte el cable de alimentación XT30 al terminal correspondiente, como se muestra en la imagen a continuación, y apriete los 2 tornillos (el tornillo del cable de tierra no necesita bloquearse temporalmente).
Paso 2 - Instalar el módulo de alimentación
Instale el módulo de alimentación en el soporte interno, fije con 2 tornillos; un cable de tierra debe bloquearse con los tornillos inferiores.

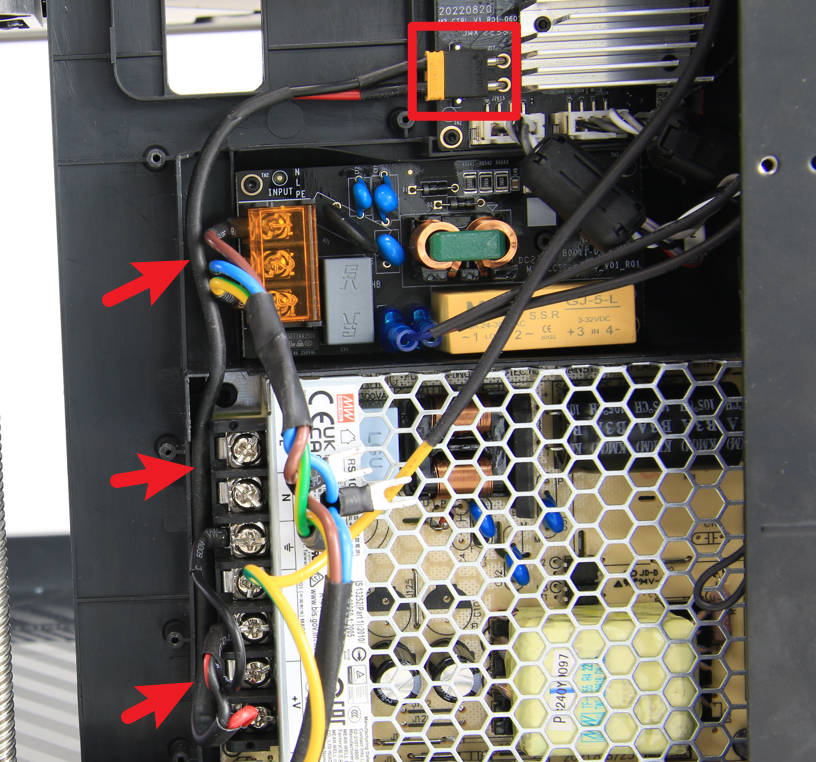

Paso 3 - Conectar el cable de alimentación XT30
Guíe el cable de alimentación XT30 por la ranura de cable, luego conéctelo a la placa MC y asegúrese de que esté insertado en la parte inferior.

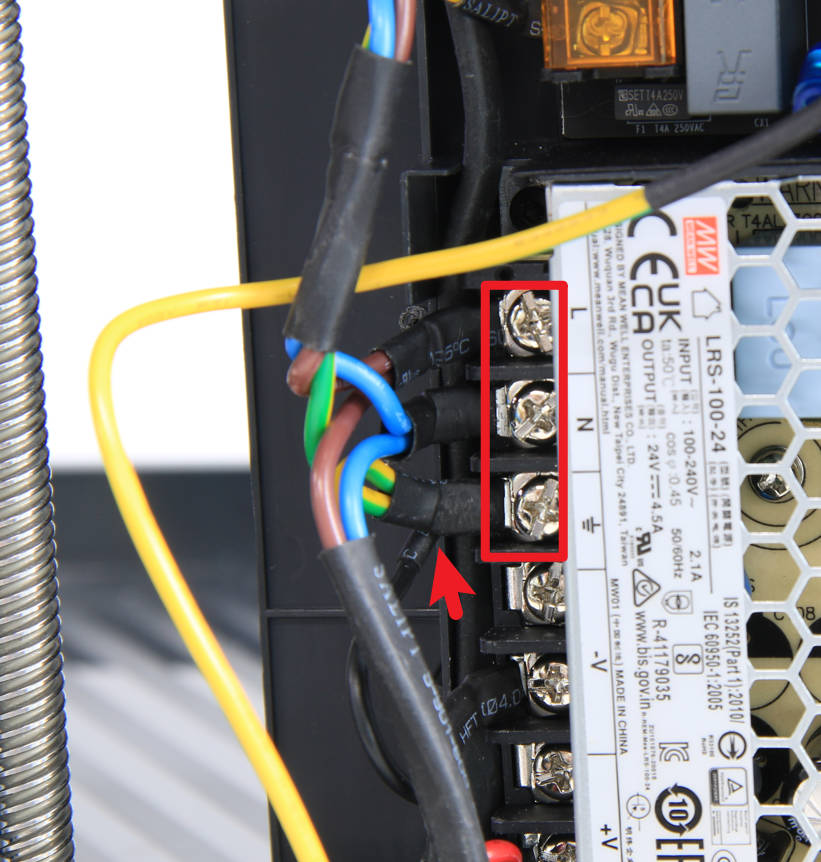

Paso 4 - Conectar el cable de alimentación
Inserte los 2 cables de alimentación y el cable de tierra en los terminales correspondientes, y apriete los tornillos en secuencia. Tenga cuidado de no omitir el cable de tierra del cable de alimentación XT30.
Paso 5 - Montar la impresora
Después de organizar los cables, consulte los contenidos relacionados de la Cubierta de cable para instalar en secuencia la cubierta de cable, el conducto de exceso y la placa trasera.
Verificación
Conecte el cable de alimentación de la impresora, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
