Placa MC de la serie P
MC significa Controlador de Máquina, que es la unidad que controla todas las partes móviles de la impresora.
Existen diferencias en el disipador de calor de las placas MC para P1P y P1S, pero las placas son idénticas.
La placa P1P tiene un disipador de calor orientado verticalmente para ayudar con el enfriamiento por convección natural cuando se usa sin ventilador, mientras que el disipador de calor de la P1S tiene una orientación horizontal para el enfriamiento lateral con el ventilador MC. Ambos disipadores funcionarán de manera similar con un ventilador lateral.
¡Importante!

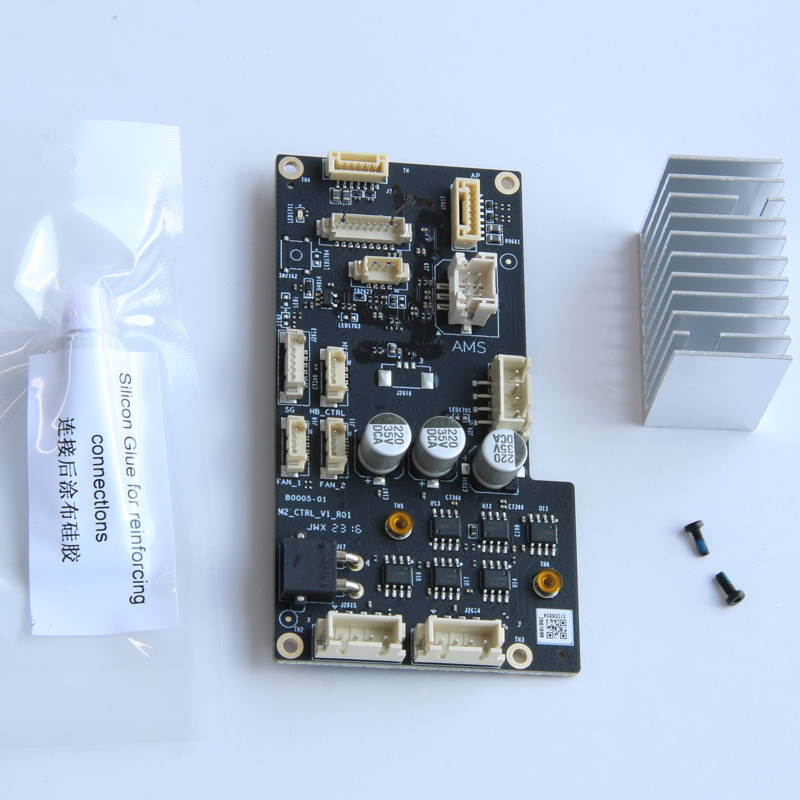

1. Si recibe la placa MC en el estado mostrado en la imagen inferior (sin grasa térmica), consulte el Suplemento 1 de esta wiki para reutilizar el disipador de calor original.
2. Si desea intercambiar el disipador de calor de la placa MC original P1S por la nueva placa MC, consulte el Suplemento 2 de esta wiki para reutilizar el disipador de calor original.
Herramientas
Llave hexagonal H2.0/1.5
Pinzas
Adhesivo de silicona
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de manera oportuna y brindarle la asistencia que necesite.
Retirar la placa MC defectuosa

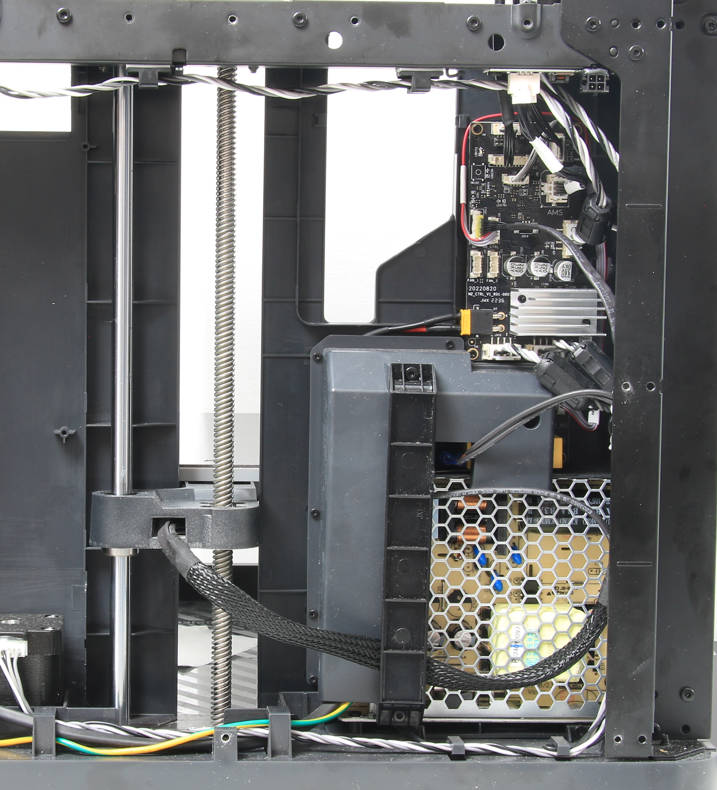

Paso 1 - Retirar el conducto excedente
Consulte los contenidos relacionados de Conducto excedente (Para P1P) & Reemplazo de panel trasero metálico para P1S para retirar el panel trasero y el conducto excedente.
Paso 2 - Desconectar los cables
Para desconectar todos los cables de la placa MC, comience retirando el cable de señal de la cama caliente. Tenga en cuenta que este cable podría estar fijado con adhesivo de silicona, por lo que es posible que deba limpiarlo antes de retirarlo fácilmente. Una vez retirado el cable de señal de la cama caliente, proceda a desconectar los cables restantes de la placa MC.
Paso 3 - Retirar la placa MC

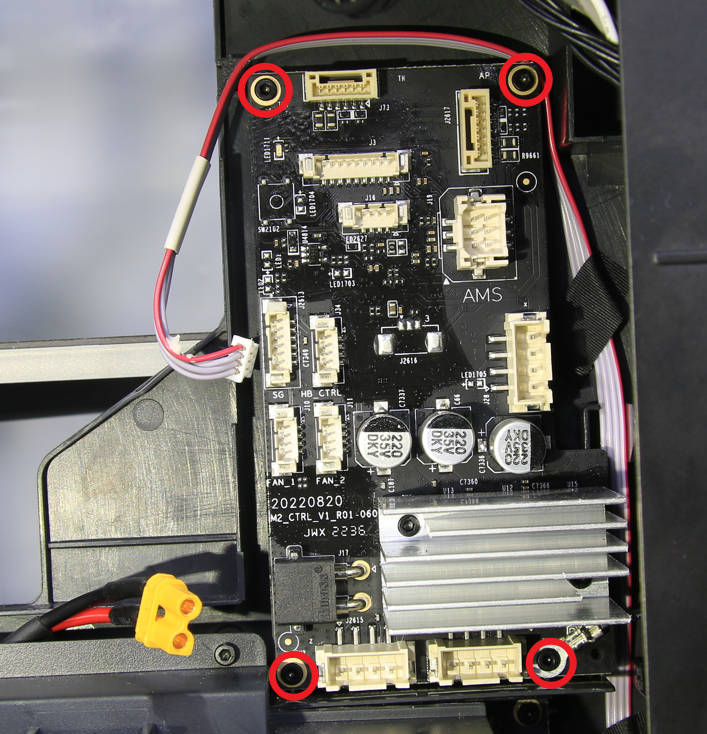

Para retirar la placa MC, use una llave hexagonal H1.5 para aflojar los cuatro tornillos que la sujetan. Una vez retirados todos los tornillos, la placa MC podrá levantarse.
Instalar la nueva placa MC
Paso 1 - Instalar la placa MC
Paso 2 - Conectar cables
Paso 3 - Montar la impresora
Verificar la funcionalidad
Para finalizar la configuración de la impresora, conecte el cable de alimentación. Luego, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si la calibración es exitosa, la operación se ha completado con éxito.
Suplemento 1_Reutilizar el disipador de calor de P1P
Paso 1 Retirar el disipador de la placa MC defectuosa
Paso 2 Instalar el disipador original en la nueva placa MC
Aplicar grasa térmica a la nueva placa si obtiene grasa térmica
Suplemento 2_Reutilizar el disipador de calor de P1S
Paso 1 Retirar el disipador de la placa MC defectuosa
Paso 2 Retirar el disipador de la nueva placa MC
Paso 3 Instalar el disipador original en la nueva placa MC
Verificar la funcionalidad
Comprobar las luces indicadoras en la placa de control
Estado normal: la placa MC parpadea verde cada 5 segundos
https://public-cdn.bblmw.com/wiki/video/P1-MC.mp4
Si la luz indicadora de la placa MC no parpadea cada 5 segundos (por ejemplo, cada 30 segundos), verifique si el cable FPC está conectado correctamente.
