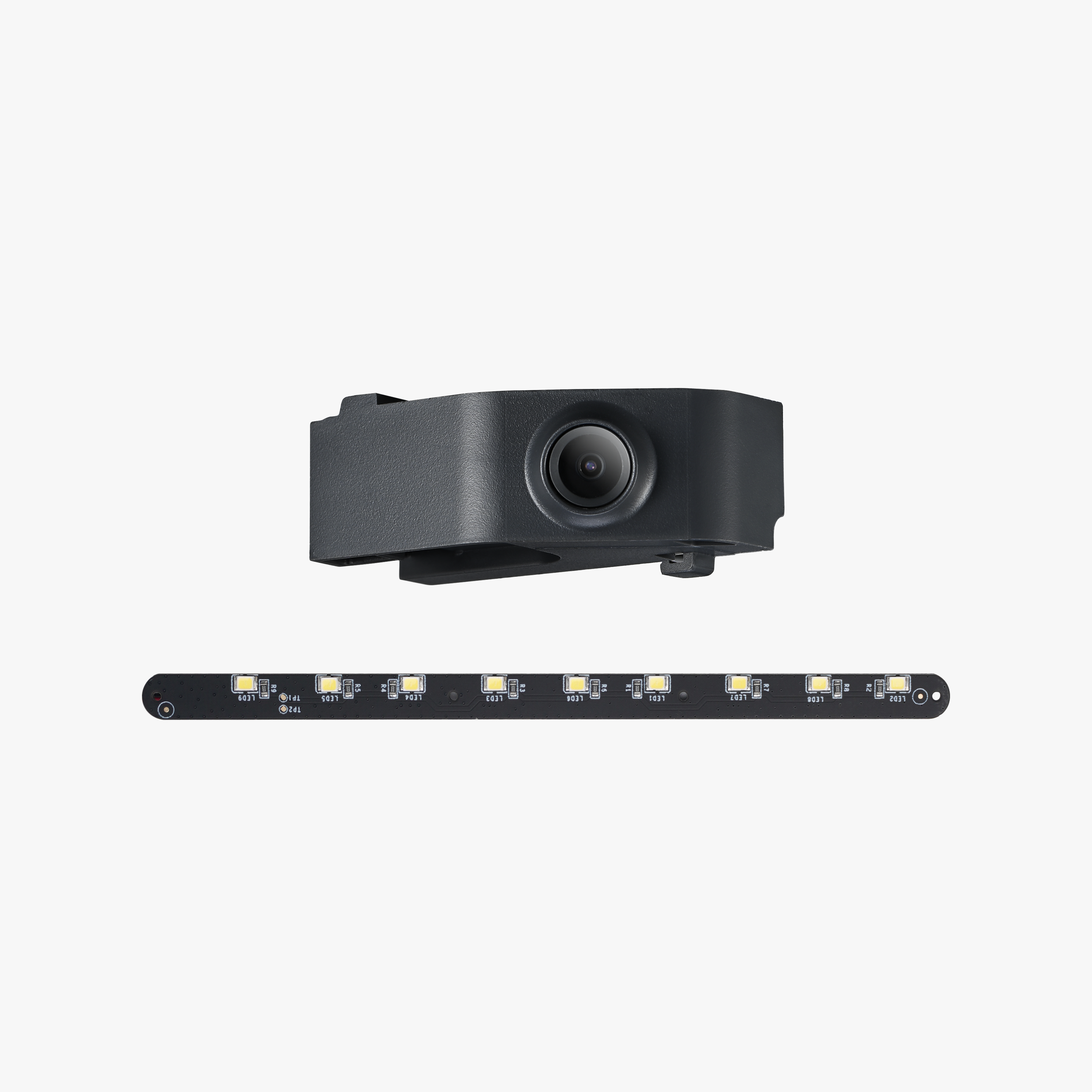

Cámara de la Camara y LED
Guía de video
Herramientas
- Llave Allen H2.0
- Pinzas
- Pegamento 3M
Preparación
- Apagar la alimentación y abrir la puerta frontal.
- Extraer la tarjeta microSD.
Reemplazar la cámara
Guía de desmontaje
Paso 1 - Retirar el panel izquierdo
Consulte la Reemplazar el panel plástico izquierdo para retirar el panel izquierdo.
Paso 2 - Retirar la espuma de sellado de la placa AP
Levantar suavemente la 'espuma de sellado' de la placa AP para acceder a la ranura del conector de la cámara ubicada en la placa AP.
Guía de montaje
Paso 1 - Instalar la cámara
Alinear la carcasa de la cámara con la muesca de montaje ubicada en la estructura y asegurarse de que esté completamente asentada antes de bloquearla en su lugar.

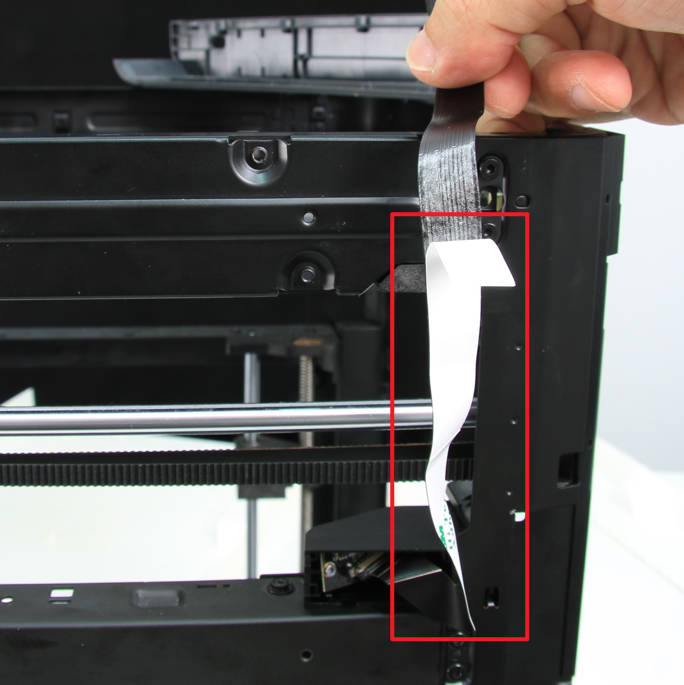

Paso 2 - Retirar el papel protector
Proceder a retirar el papel protector adhesivo del cable flexible de la cámara, como se muestra en la imagen a continuación.
Paso 3 - Conectar el cable flexible
Alinear cuidadosamente el cable flexible a lo largo de la columna y colocar el cable entre la brecha de la cubierta frontal y la estructura.

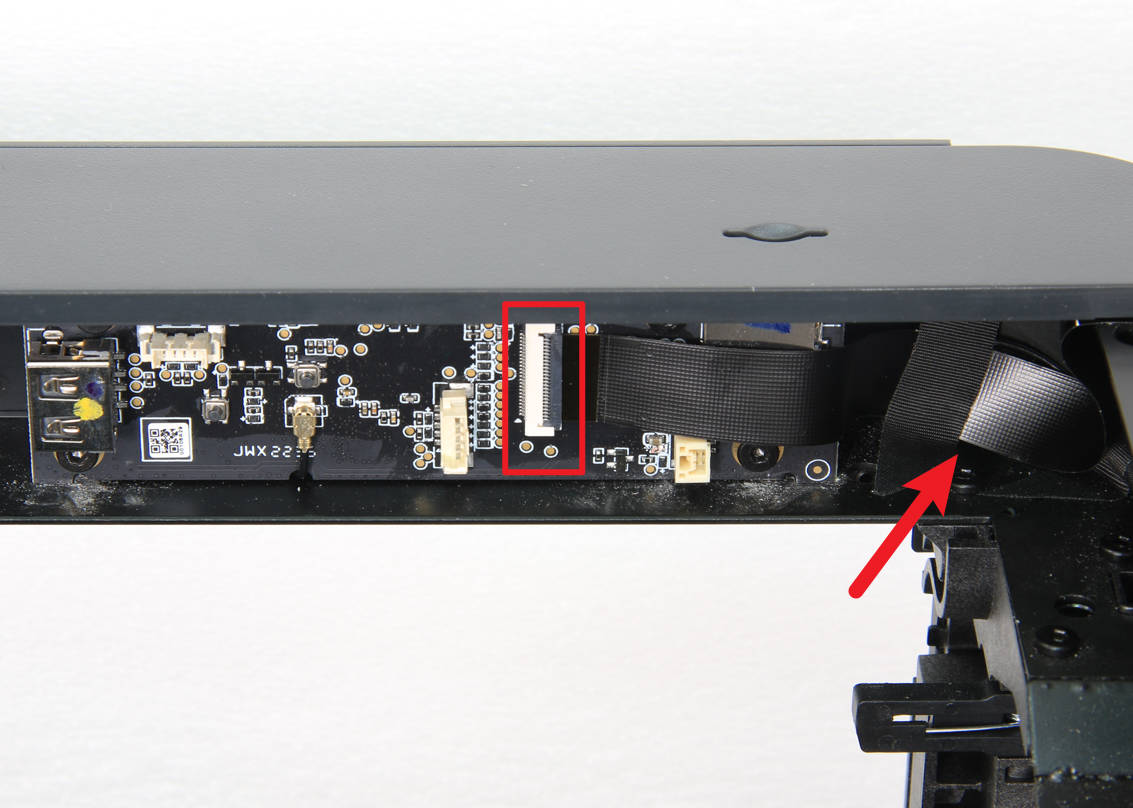

Paso 4 - Conectar el cable de la cámara
Conectar el cable de la cámara al conector de la placa AP y asegurarse de que esté organizado correctamente para evitar dobleces no deseados. Proceder a colocar de nuevo la espuma protectora sobre la superficie de la placa AP.
Paso 5 - Volver a colocar la espuma de sellado
Fijar la espuma de sellado de nuevo sobre la superficie de la placa AP.
Paso 6 - Instalar el panel izquierdo
Consulte la Reemplazar el panel plástico izquierdo para instalar el panel izquierdo.
Verificación

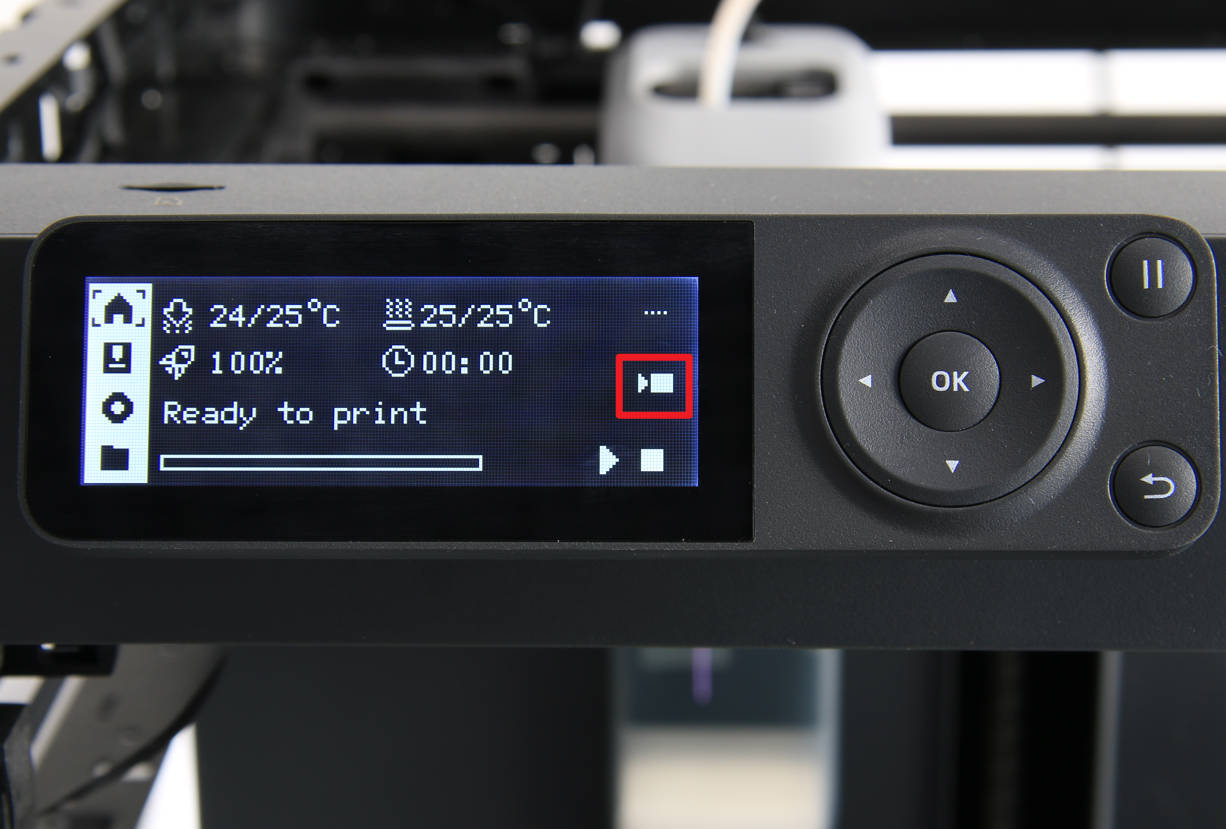

Encender la impresora y confirmar que la pantalla funcione normalmente. Si se realizó correctamente, debería aparecer un icono de cámara en la pestaña de inicio de la pantalla.
Reemplazar la luz LED 5V 0.3A
Guía de desmontaje
Paso 1 - Desconectar el cable
Levantar suavemente la espuma de la placa AP para desconectar el cable de la LED.

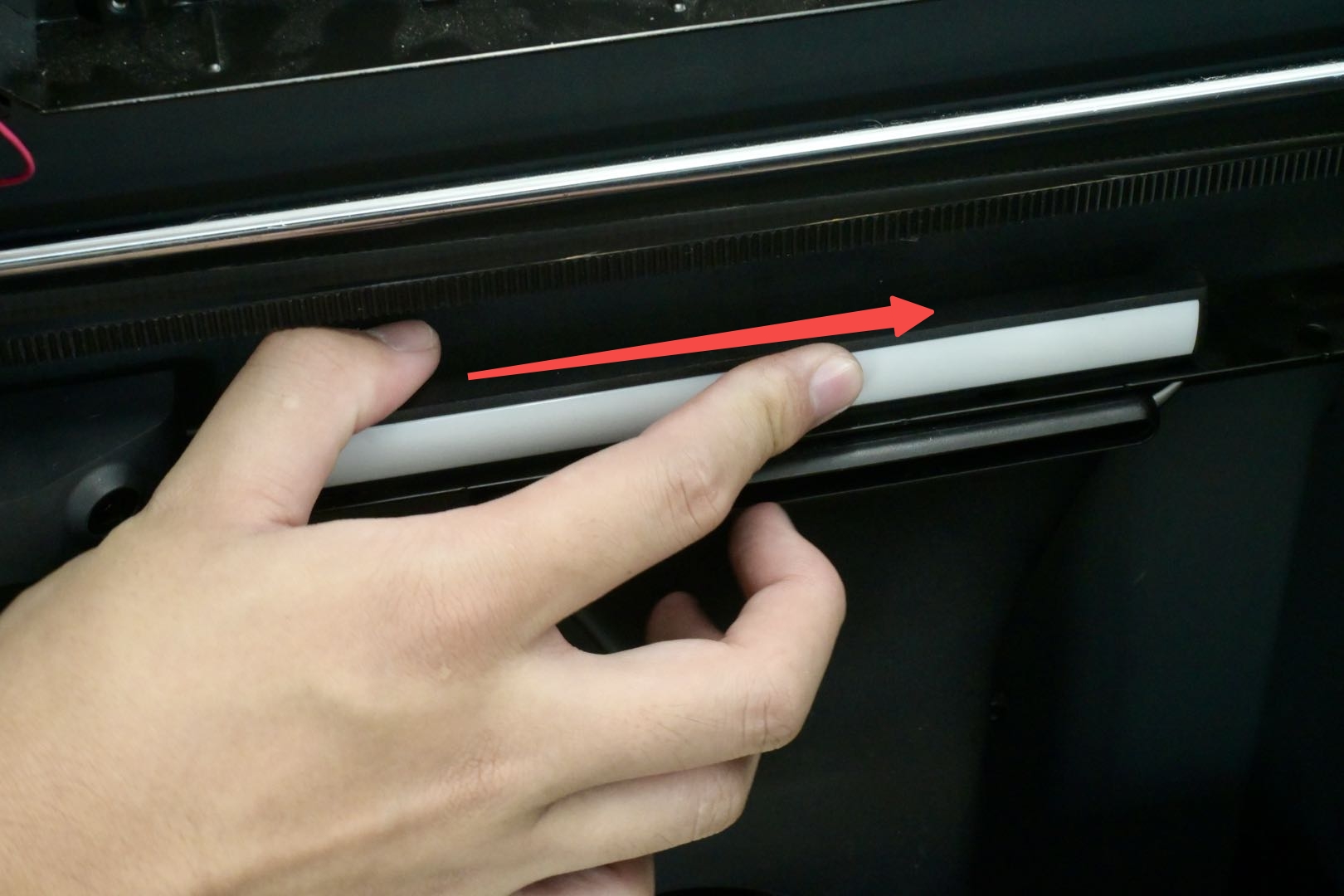

Paso 2 - Sacar la luz LED
Empujar la luz LED hacia la parte trasera, verificando cuidadosamente si podría quedar atrapada por la cámara. Si es necesario reemplazar el cable de la LED, se puede cortar el cable antiguo.

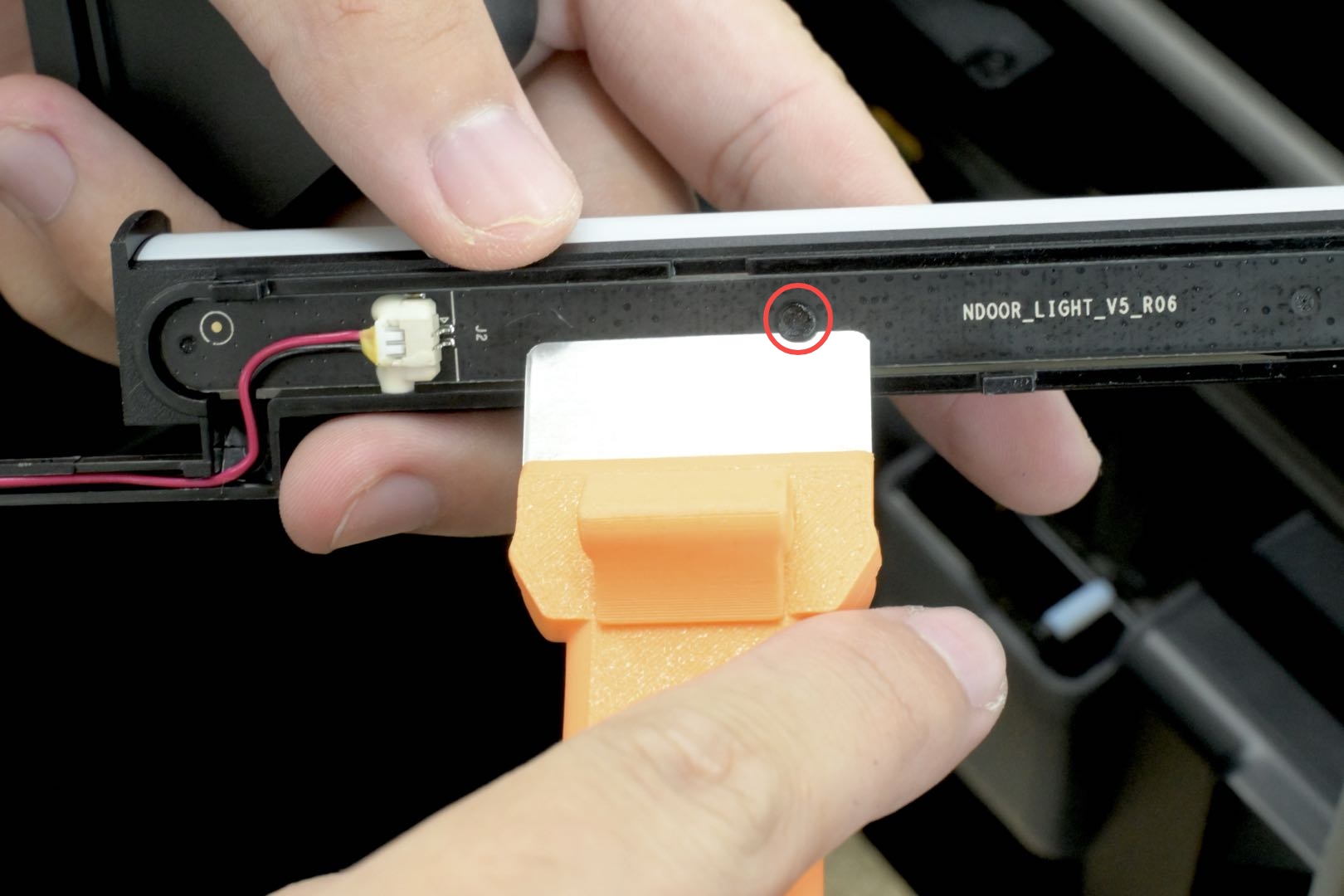

Paso 3 - Retirar las abrazaderas
Volcar la luz LED y usar una espátula para retirar las abrazaderas.
Paso 4 - Retirar la luz LED
Utilizar un destornillador para levantar suavemente la cubierta trasera de la carcasa de la luz LED y retirar la LED.
Guía de montaje

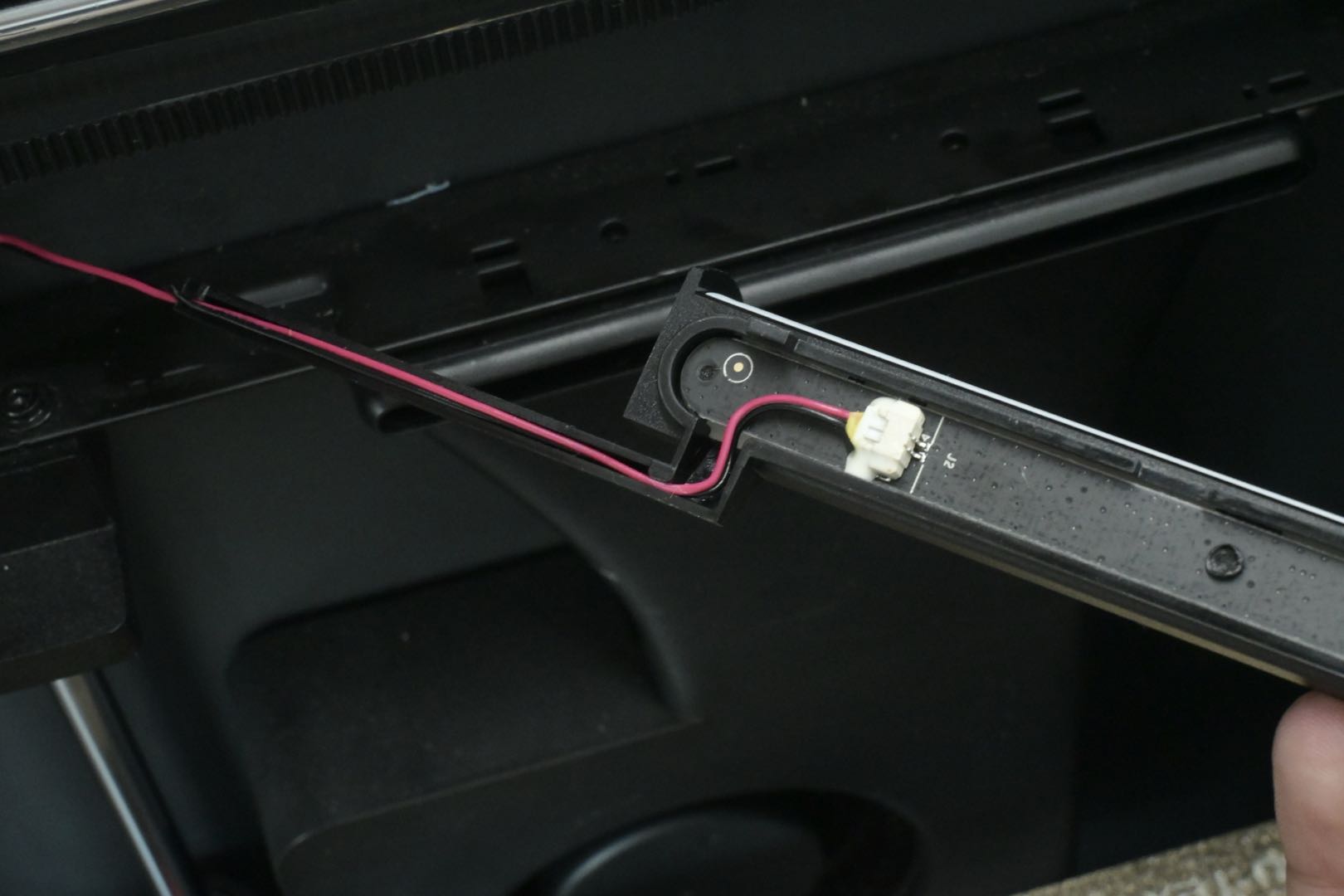

Paso 1 - Instalar la luz LED
Montar la nueva luz LED en la carcasa de la luz LED, conectar los cables y guiar los cables hacia el canal de cables (algunos lotes no tienen canal de cables).
Paso 2 - Instalar la luz LED
Utilizar pegamento 3M para fijar la luz LED a la impresora.
Paso 3 - Conectar los cables
Conectar los cables de la LED a la placa AP y organizar los cables.

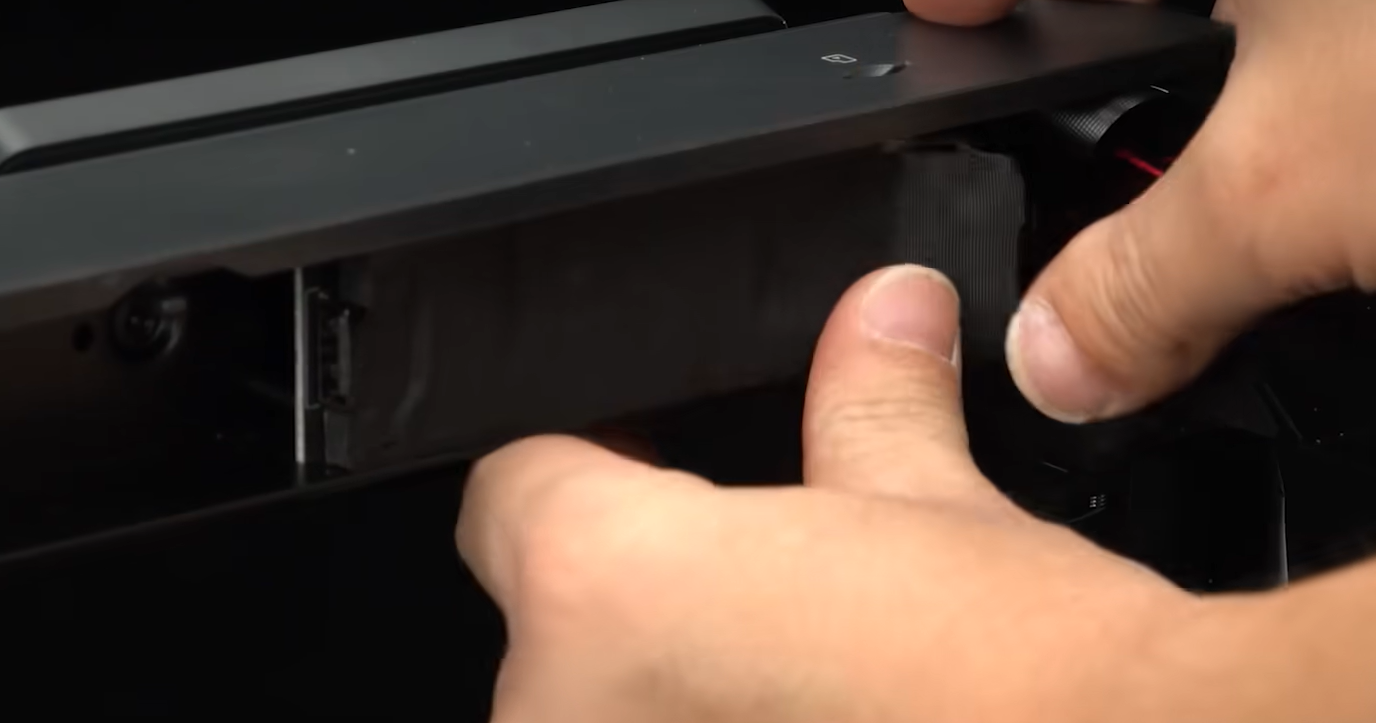

Paso 4 - Volver a instalar la espuma
Reinstalar la espuma.
Verificación

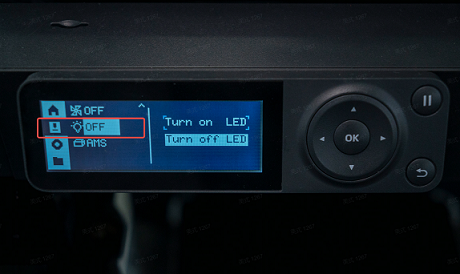

Conectar la fuente de alimentación, seleccionar el icono de luz en el menú de control de la pantalla de la impresora y elegir Encender LED; si la luz LED de la cámara está encendida, significa que la instalación fue exitosa.
Bambu Studio: Haga clic en Dispositivo > Estado del dispositivo > Icono de luz. Si está en verde, está encendido.
Bambu Handy: Haga clic en el botón Impresora > Icono de luz en la parte inferior. Si está en verde, está encendido.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
