Descripción del fallo
Cuando el extrusor realiza el homing, nivelación o calibración de Z-offset, se activará un error si el sensor de fuerza de extrusión detecta una frecuencia de señal demasiado baja. En esta situación, la cama caliente bajará una corta distancia, luego cancelará automáticamente la tarea y mostrará un mensaje de error.
La bobina de corriente de Foucault está instalada en el extrusor, por encima del hotend. Una vez instalada correctamente, el espacio entre la bobina y el disipador de calor del hotend debe ser ≥ 0,15 mm y ≤ 0,5 mm.
Las causas posibles incluyen:
-
Hotend no instalado: El hotend no está instalado correctamente, impidiendo que el sensor detecte una señal válida.
-
Hotend no instalado por completo*: El hotend no está instalado lo suficiente. Esto provocará una distancia excesiva entre el disipador de calor y el sensor, afectando la detección de la señal.
-
Sensor de corriente de Foucault no instalado por completo: El sensor de corriente de Foucault está montado demasiado alto, causando una distancia excesiva entre el disipador de calor y el sensor.
-
Conexión suelta entre el sensor de fuerza de extrusión y la placa TH.
-
Disipador de calor del hotend severamente deformado: La deformación del disipador puede causar lecturas anormales del sensor.
Solución de problemas
Herramientas, equipos y materiales
Ninguno
Medidas de solución de problemas
Los usuarios pueden ajustar el orden de estas medidas según la situación.
Paso 1. Verificar la instalación del hotend
-
Si el hotend no está instalado, reinstálelo.
-
Si el hotend está instalado, verifique y asegúrese de que: ① La boquilla esté alineada con la base del calentador del hotend. ② La bisagra de bloqueo esté asegurada. ③ El hotend esté estable y no suelto.
Consejos: ¿Cómo instalar correctamente el hotend?
- Instale la calceta de silicona del hotend.
Paso 2. Verificar el espacio de instalación entre la bobina de corriente de Foucault y el hotend
Consulte la guía de reemplazo de la bobina de corriente de Foucault H2S en la Wiki. Utilice una hoja de papel A4 doblada para verificar si el espacio está dentro del rango especificado.
Si el espacio es demasiado grande, ajuste la bobina siguiendo el procedimiento de reemplazo.
Calibración de la posición de la bobina de corriente de Foucault (importante): Doble una hoja de papel A4 por la mitad e introdúzcala entre el hotend y la bobina. Al deslizar el papel hacia adelante y atrás, debe sentir cierta fricción, pero el papel debe moverse libremente. Esto corresponde a un espacio de aproximadamente 0,2–0,3 mm.
Paso 3. Verificar la conexión del sensor de fuerza de extrusión con la placa TH
Se recomienda desconectar y volver a conectar el conector una vez.

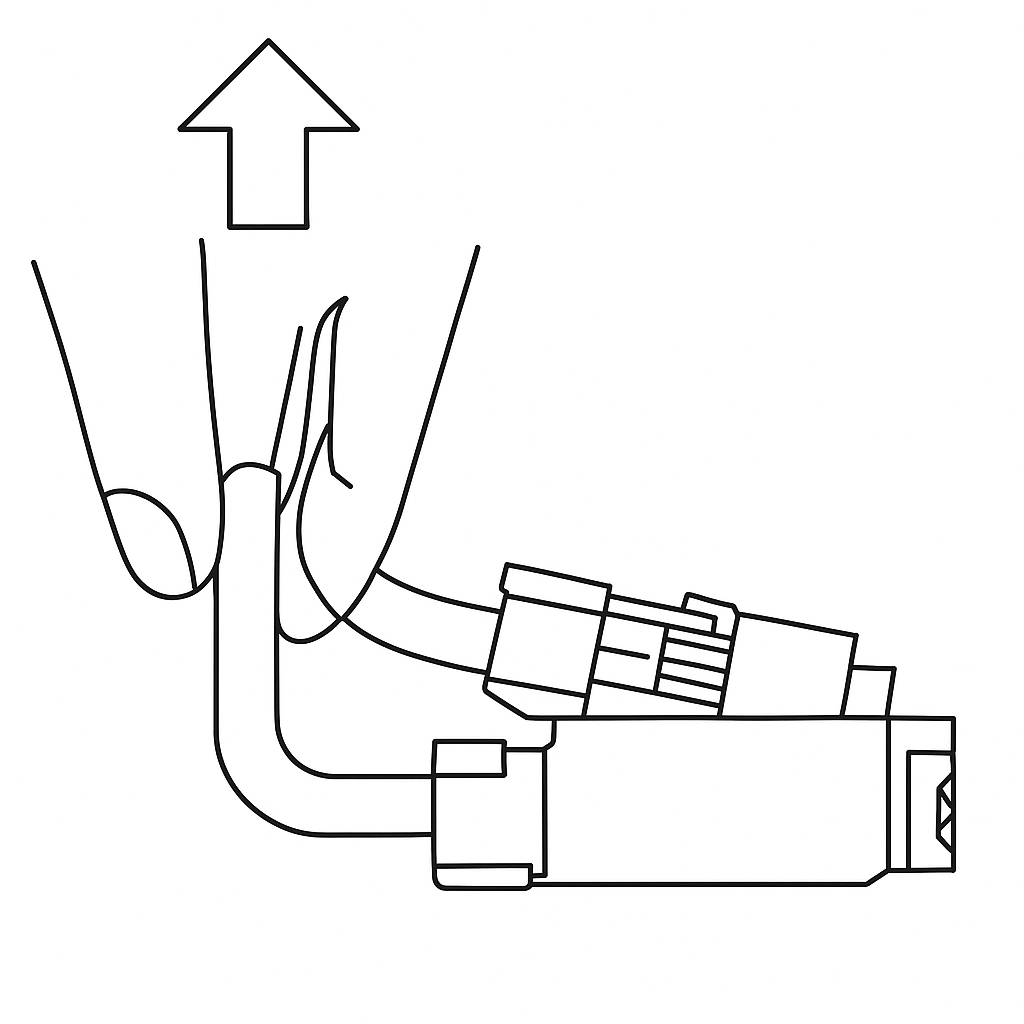

Método de desconexión:
- Apriete la base del conector.
- Tire en dirección vertical alejándose de la placa de circuito para desconectar el conector de la bobina de corriente de Foucault.

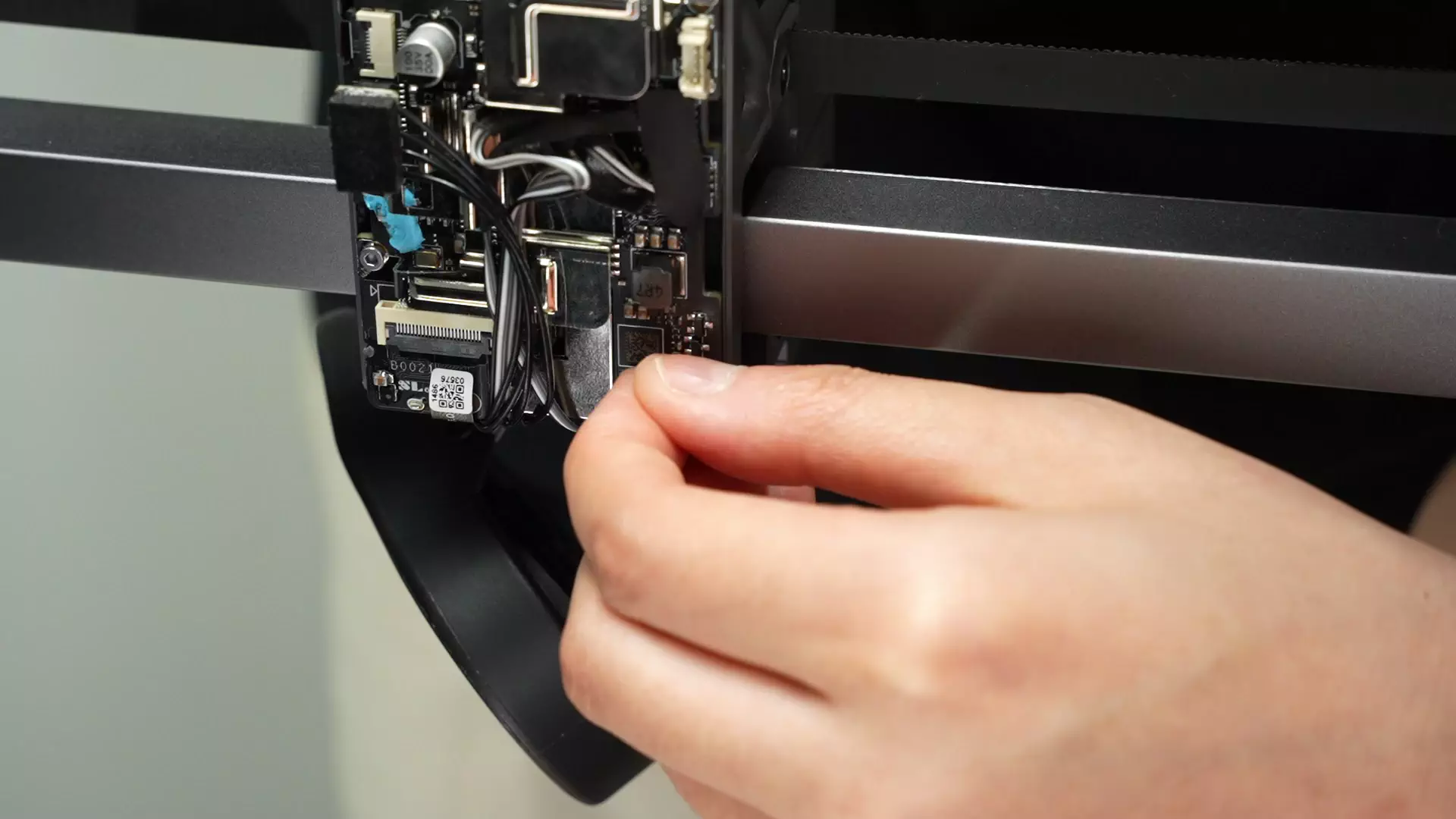

Método de conexión:
- Conecte el cable del ventilador.
- Alinee el conector del sensor de fuerza de extrusión con el receptáculo de la placa TH (el lado metálico soldado del conector debe enfrentar la parte posterior de la carcasa). Luego, presione el conector hacia abajo hasta encajar.
- Presione cualquier longitud adicional de cable debajo de la placa TH y fíjela con cinta Kapton.
Paso 4. Verificar si el disipador de calor del hotend está deformado
Después de presionar el cortador para cortar el filamento, retire el hotend e inspeccione el disipador.
-
Si se ha deformado hacia abajo (en lugar de permanecer nivelado o ligeramente hacia arriba, como es normal), puede causar problemas de detección.
-

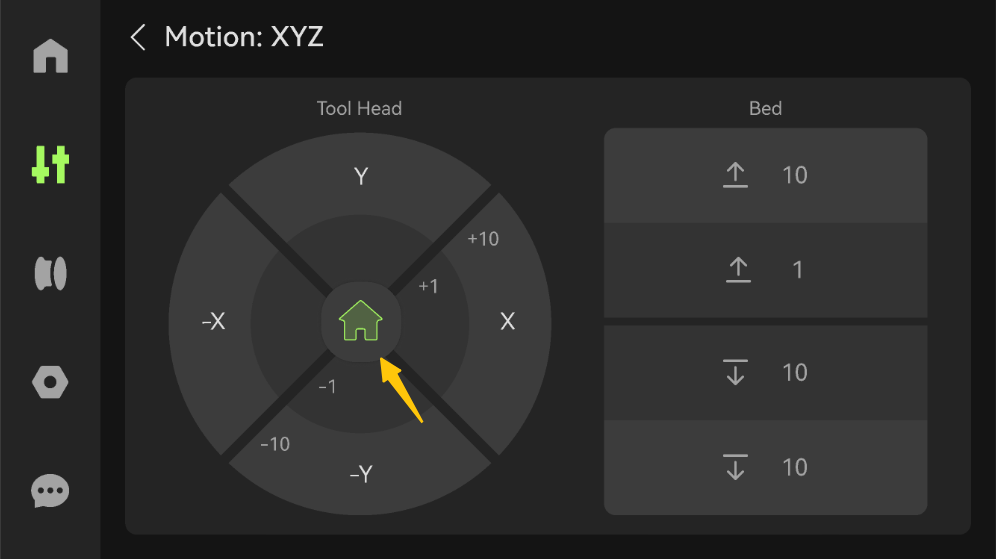

Si no hay deformación evidente, reinstale la boquilla siguiendo las instrucciones. Luego, toque "Home" en la pantalla para verificar si el homing funciona correctamente.
-
Nota: El uso de un hotend de terceros también puede causar este problema.

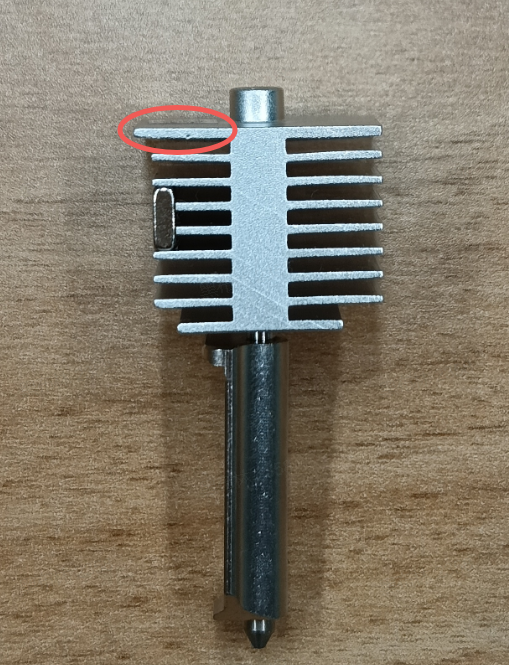

Ejemplo de disipador de calor del hotend deformado:
Paso 5. Realizar una prueba de homing
Toque la pantalla de la impresora para reiniciar el homing.
Si el error no vuelve a ocurrir, la solución de problemas ha tenido éxito.
Si las medidas anteriores no resuelven su problema, envíe un ticket de soporte y cargue el registro de operación de la impresora.
Conclusión
Esperamos que esta guía le brinde información útil para resolver problemas. Si esta guía no resuelve su problema, comuníquese con el soporte técnico en línea (horario 9:00-21:00), estaremos listos para responder sus preguntas y brindarle asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un comentario en la sección de comentarios. ¡Gracias por su apoyo y atención!
