Importante!

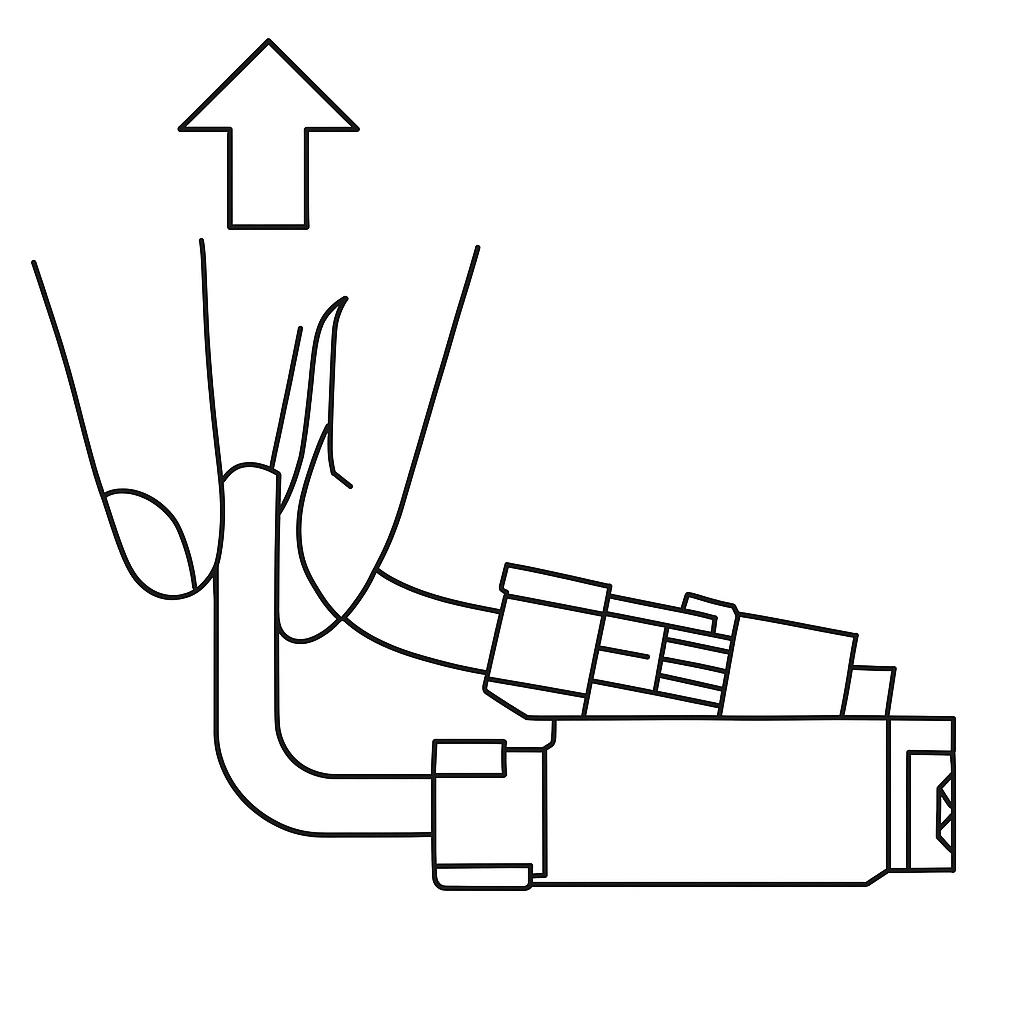

La placa principal de extrusión H2S utiliza un pequeño conector para la bobina de corriente de eddy. Al desconectarlo, siempre levante el conector recto hacia arriba, perpendicular a la placa, y evite tirar o girarlo lateralmente. Esto evita dañar tanto el conector como la placa de circuito.
Bobina de corriente de eddy
La bobina de corriente de eddy está montada en el extrusor por encima del hotend. Una vez instalada correctamente, la distancia entre la bobina y el disipador del hotend debe ser de 0,15 mm a 0,5 mm.
Piezas incluidas:
- 1 × Bobina de corriente de eddy
- 2 × Tornillos M2×6,5
Cuándo reemplazar
- Bobina de corriente de eddy dañada;
- Confirmado por el soporte técnico oficial de Bambu Lab que la bobina de corriente de eddy debe reemplazarse.
Herramientas y materiales necesarios
- Bobina de corriente de eddy H2S
- Llave hexagonal H1,5
- 25 minutos

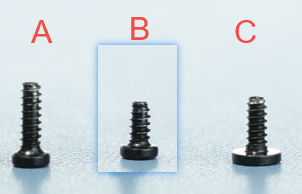

Lista de tornillos
Los siguientes tornillos se retirarán durante la operación.
- Tornillo A: 3 tornillos para la parte trasera del ventilador de enfriamiento de la pieza (compartido con la cubierta trasera) y la cubierta trasera del cabezal; más 2 tornillos para la bobina de corriente de eddy (BT2×6,5).
- Tornillo B: 2 tornillos para el ventilador del hotend (BT2×4).
- Tornillo C: 2 tornillos en los lados izquierdo y derecho del ventilador de enfriamiento de la pieza (BT2×5).
Advertencia de seguridad Recordatorio importante. Antes de realizar cualquier trabajo de mantenimiento, asegúrese de apagar la alimentación de la impresora, incluido el mantenimiento de los componentes electrónicos y los cables del cabezal. Realizar estas operaciones con la impresora encendida puede causar un cortocircuito, dañar dispositivos electrónicos y representar un peligro de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar componentes como el hotend, exponiendo cables y componentes electrónicos. Si entran en contacto entre sí o con otros metales o componentes electrónicos mientras la impresora sigue encendida, se producirá un cortocircuito. Esto dañará los componentes electrónicos de la impresora y causará otros problemas. Por lo tanto, antes de realizar cualquier mantenimiento, asegúrese de apagar la impresora y desconectar la fuente de alimentación para evitar cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando que el mantenimiento se realice de manera segura y efectiva. Si tiene preguntas sobre esta guía, haga clic aquí para enviar un ticket, y responderemos rápidamente con asistencia.
Retire la bobina de corriente de eddy

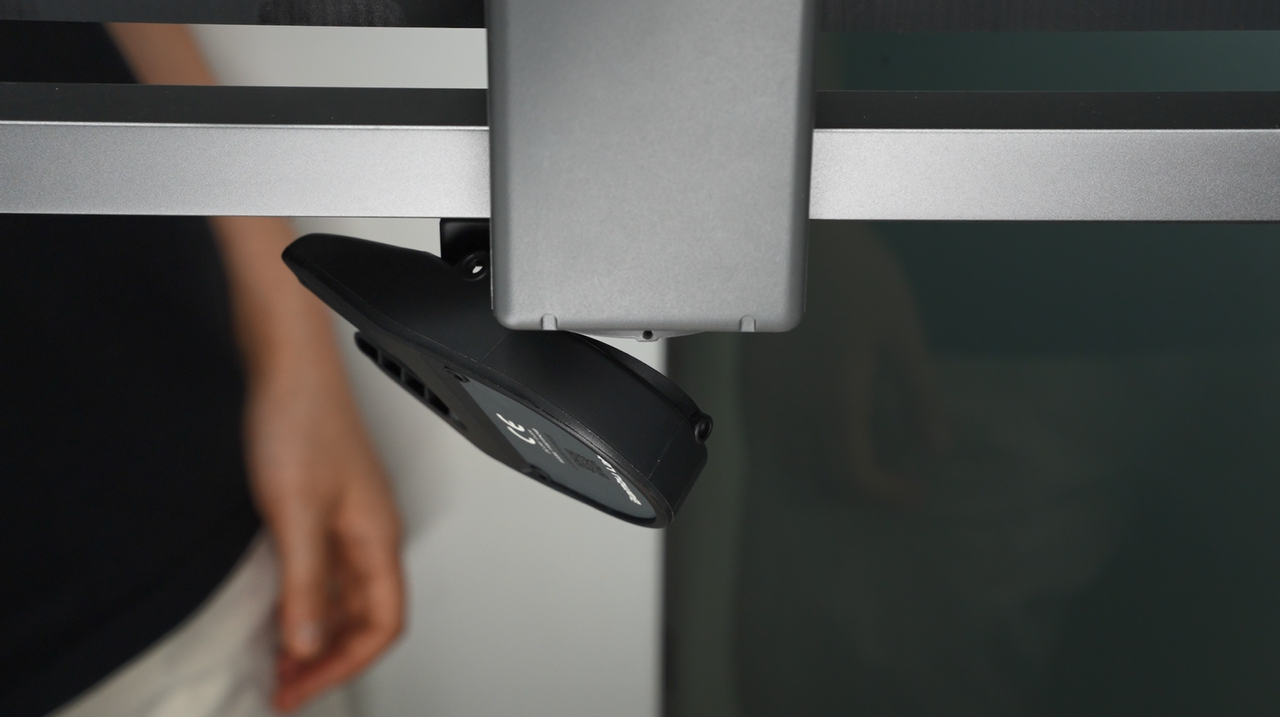

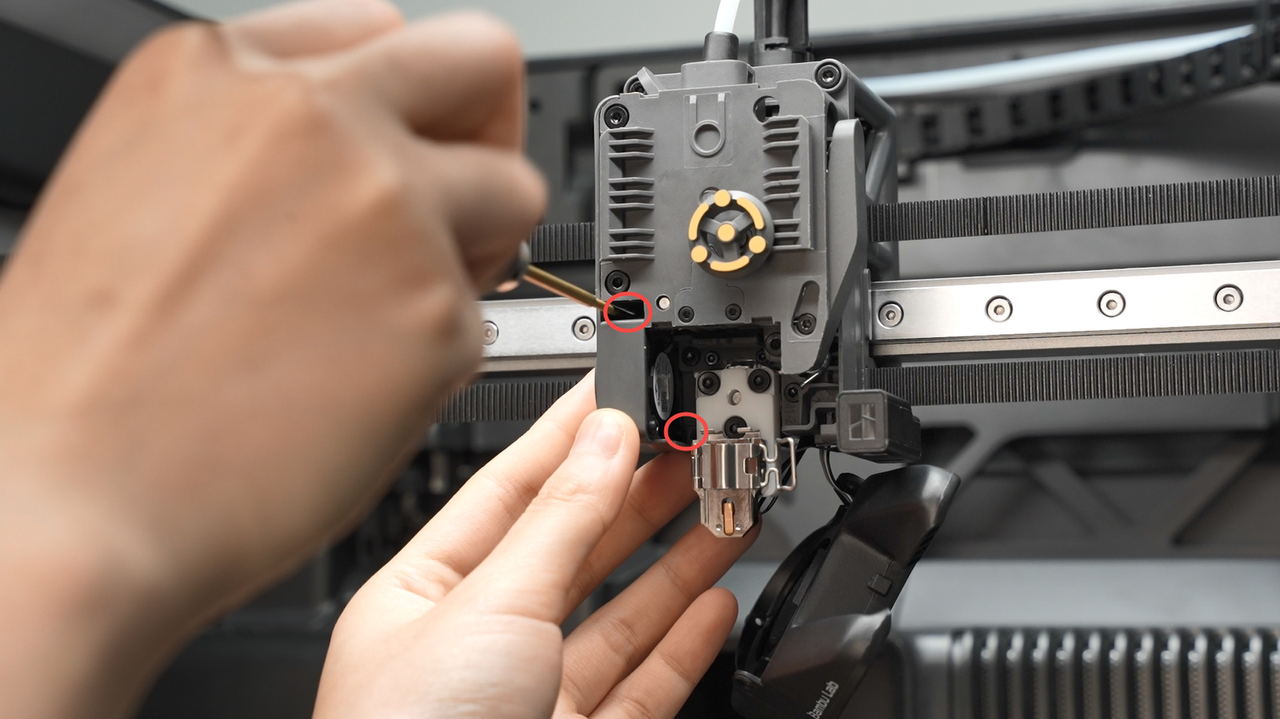

Paso 1: Afloje el ventilador de enfriamiento de la pieza

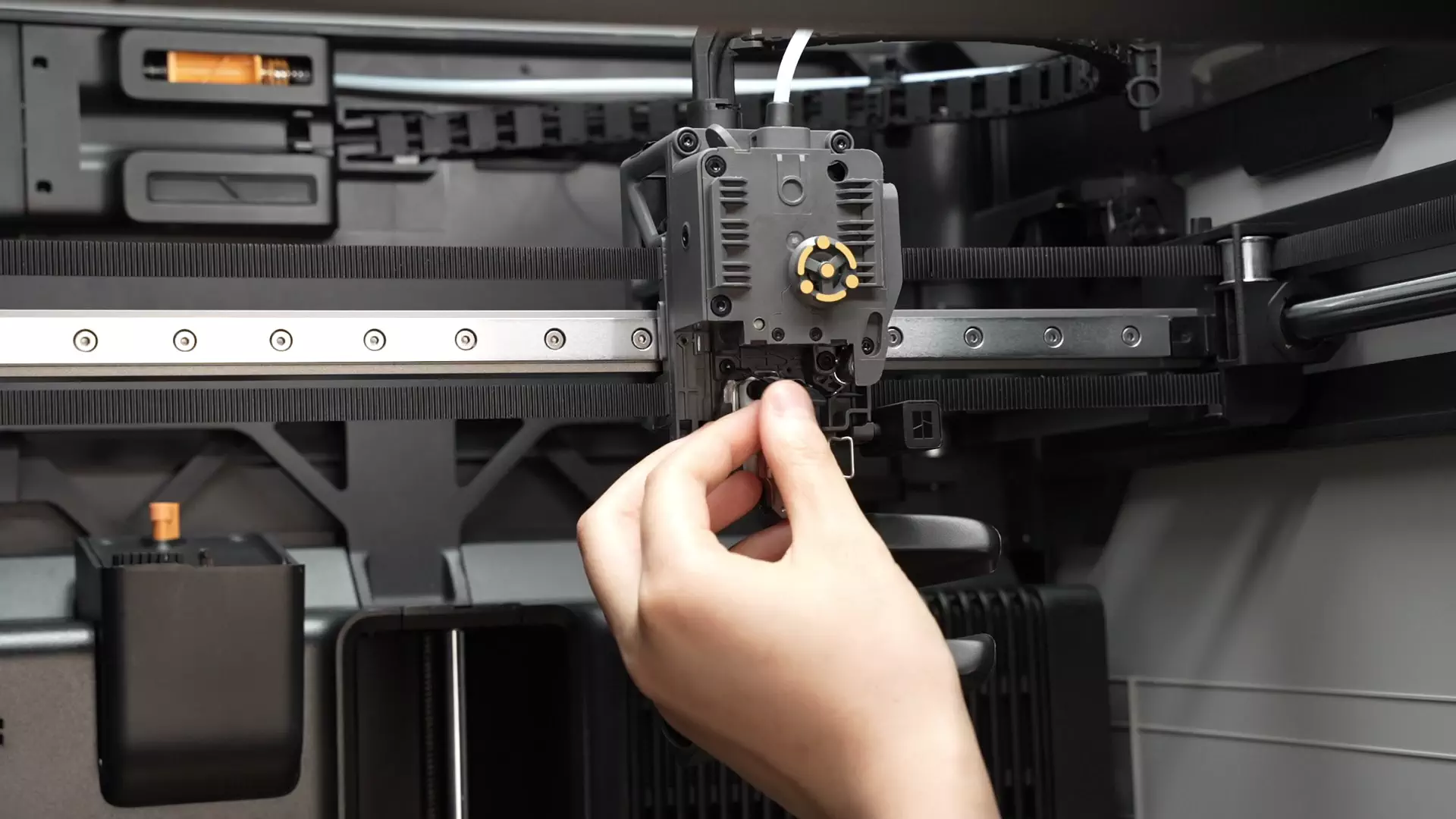

Retire los 3 tornillos que sujetan el ventilador de enfriamiento: uno en el lado izquierdo, uno en el lado derecho y uno en la parte trasera compartido con la cubierta trasera del cabezal.

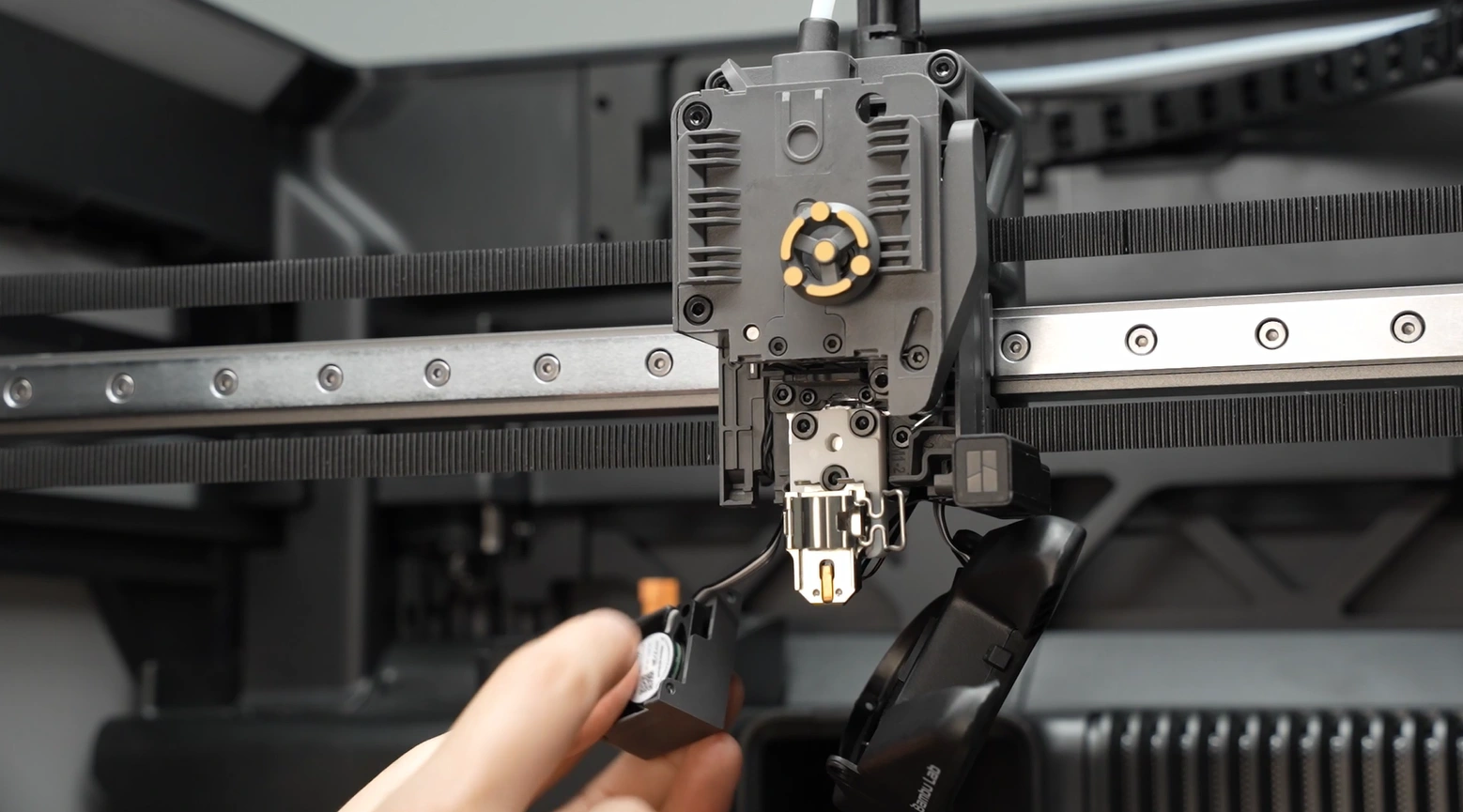

Después de aflojar los tornillos, el ventilador colgará hacia abajo. No tire de él, ya que esto podría dañar el conector.
Paso 2: Retire la cubierta trasera del cabezal

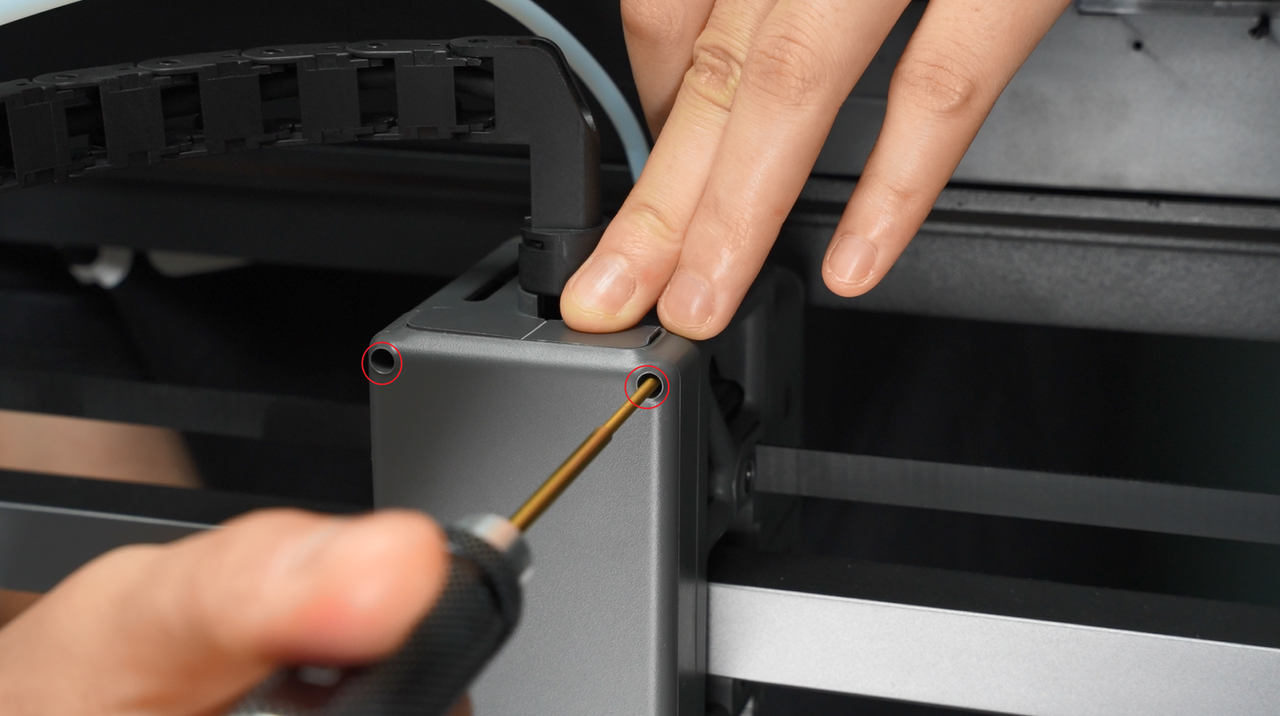

Retire los dos tornillos ubicados por encima de la cubierta trasera del cabezal, luego levante la cubierta de la interfaz del módulo.
Después de abrir la cubierta de la interfaz, empuje suavemente la cubierta trasera del cabezal hacia atrás presionando ligeramente desde el interior con el dedo.

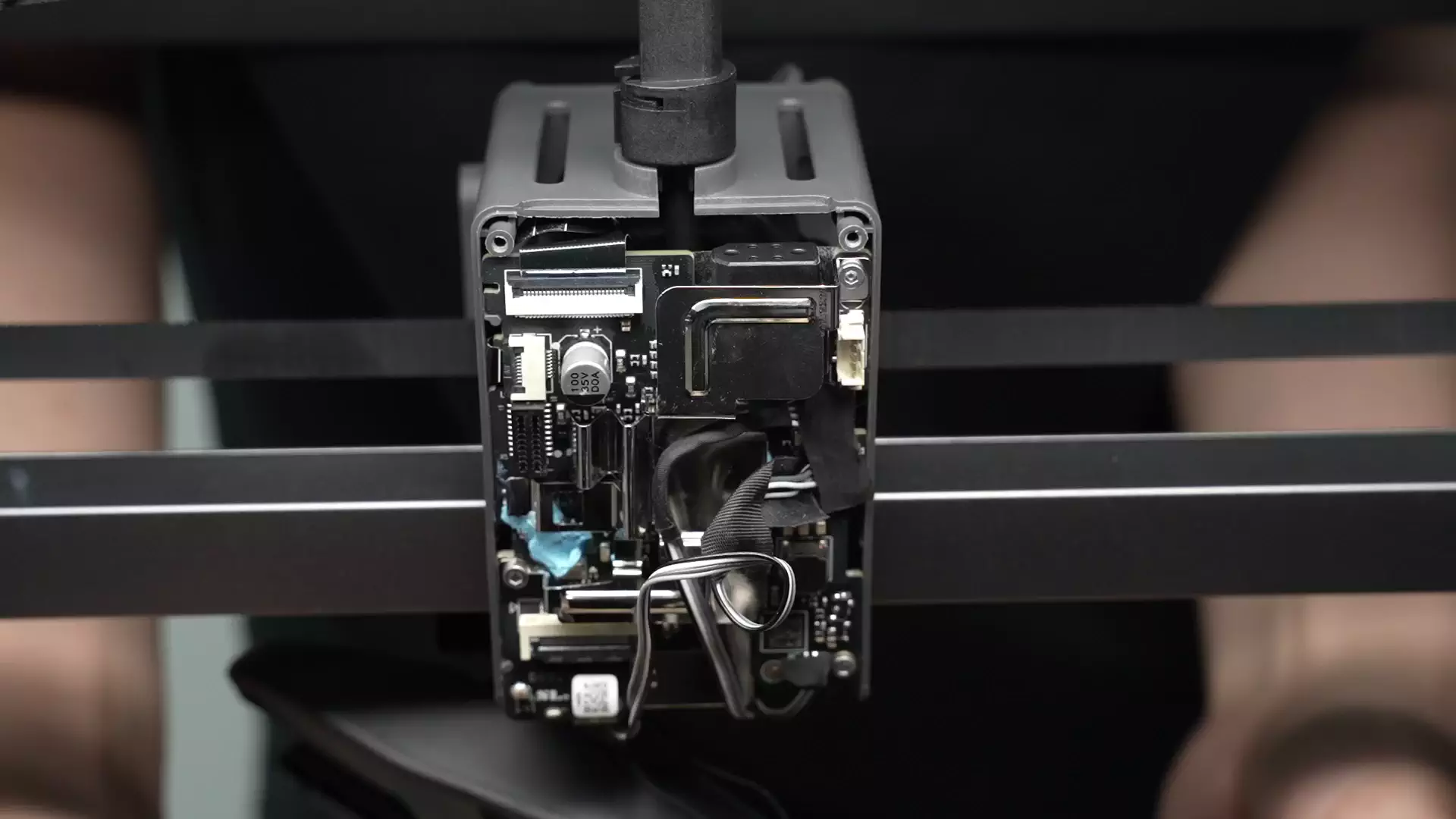

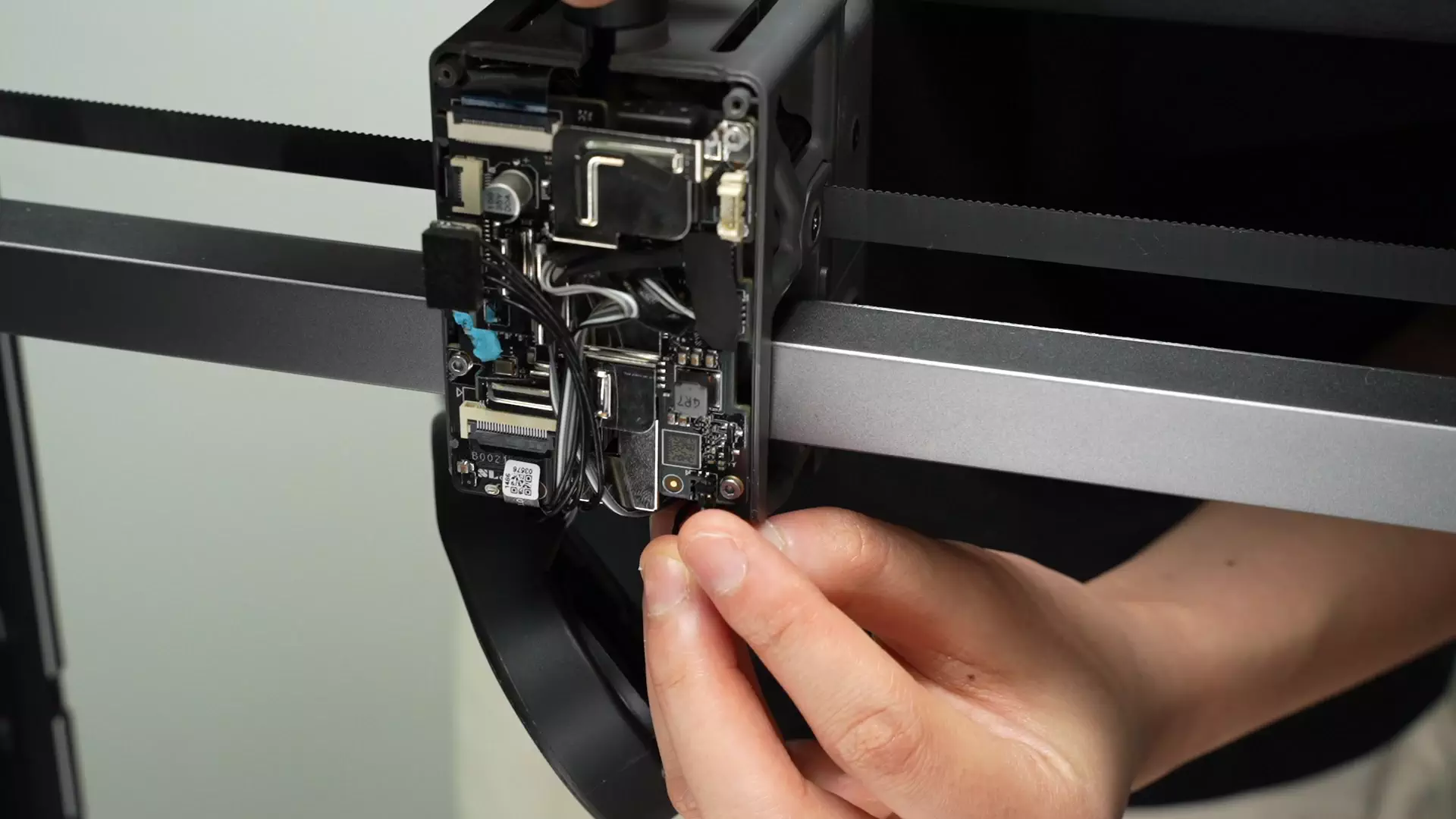

Paso 3: Desconecte el conector de la bobina de corriente de eddy de la placa del cabezal

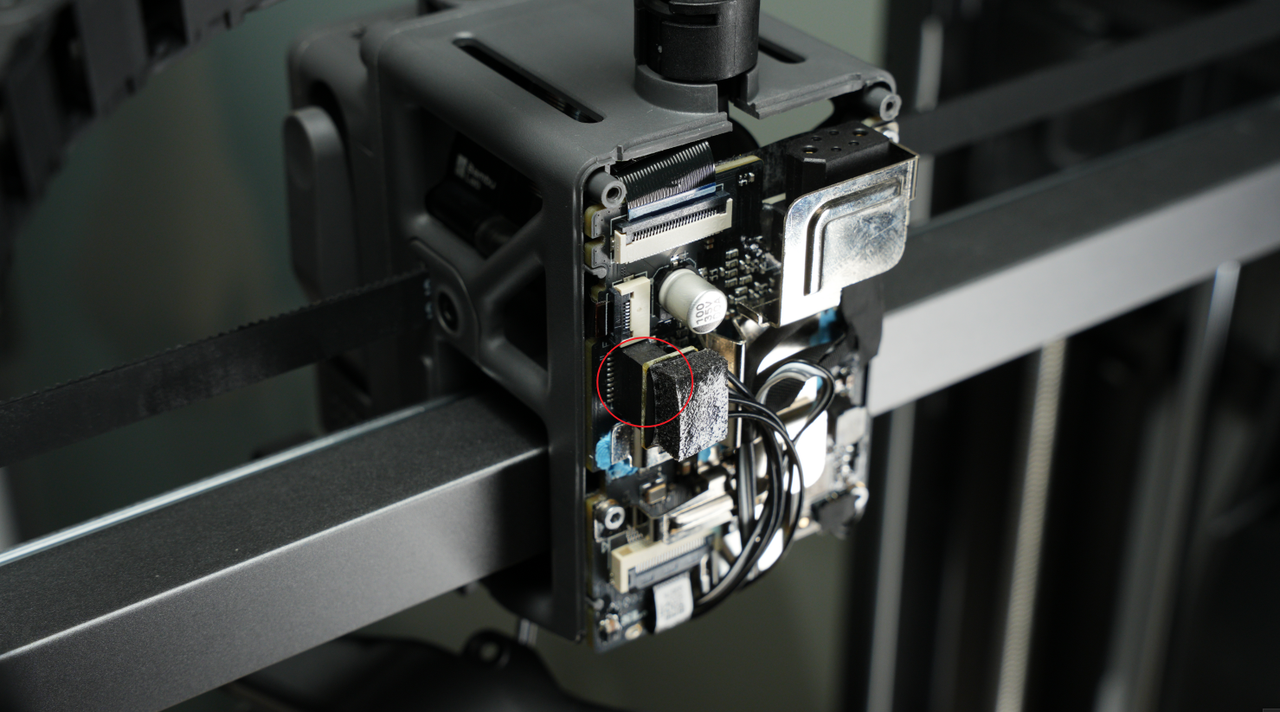

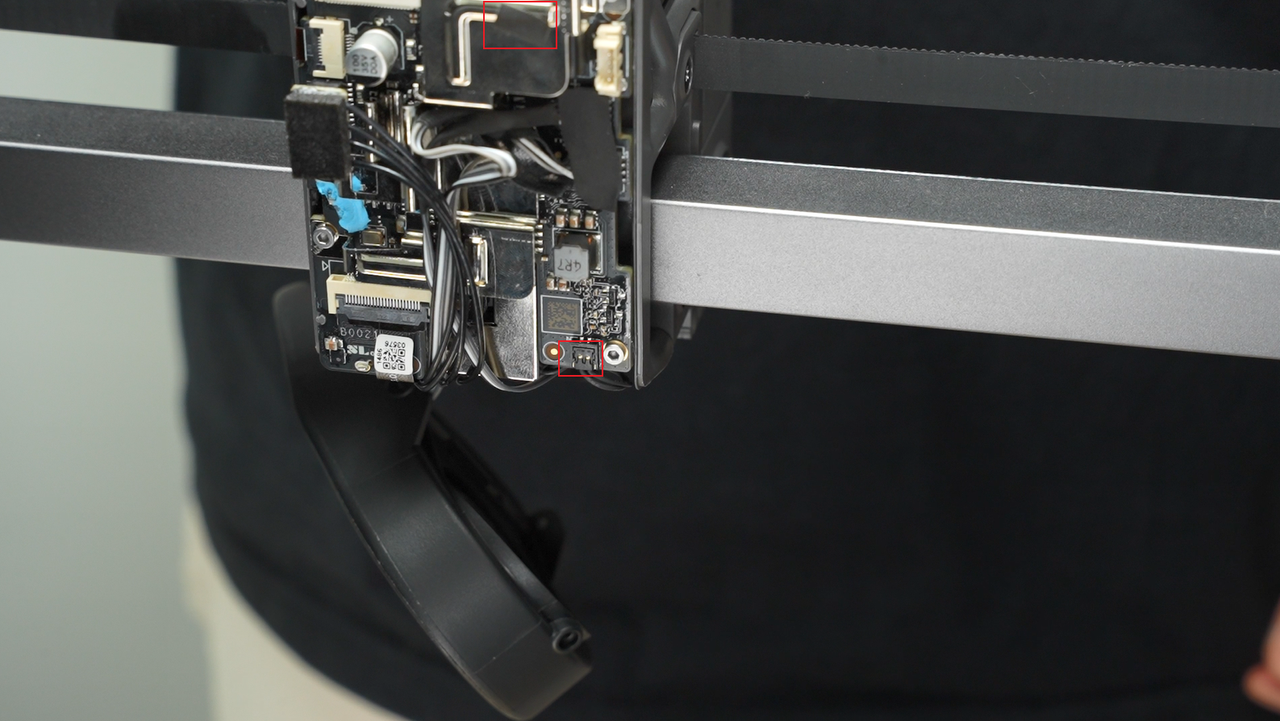

Retire con cuidado la cinta de acetato del conector de la bobina de corriente de eddy.
Nota: Guarde la cinta, ya que debe volver a aplicarla durante la instalación.

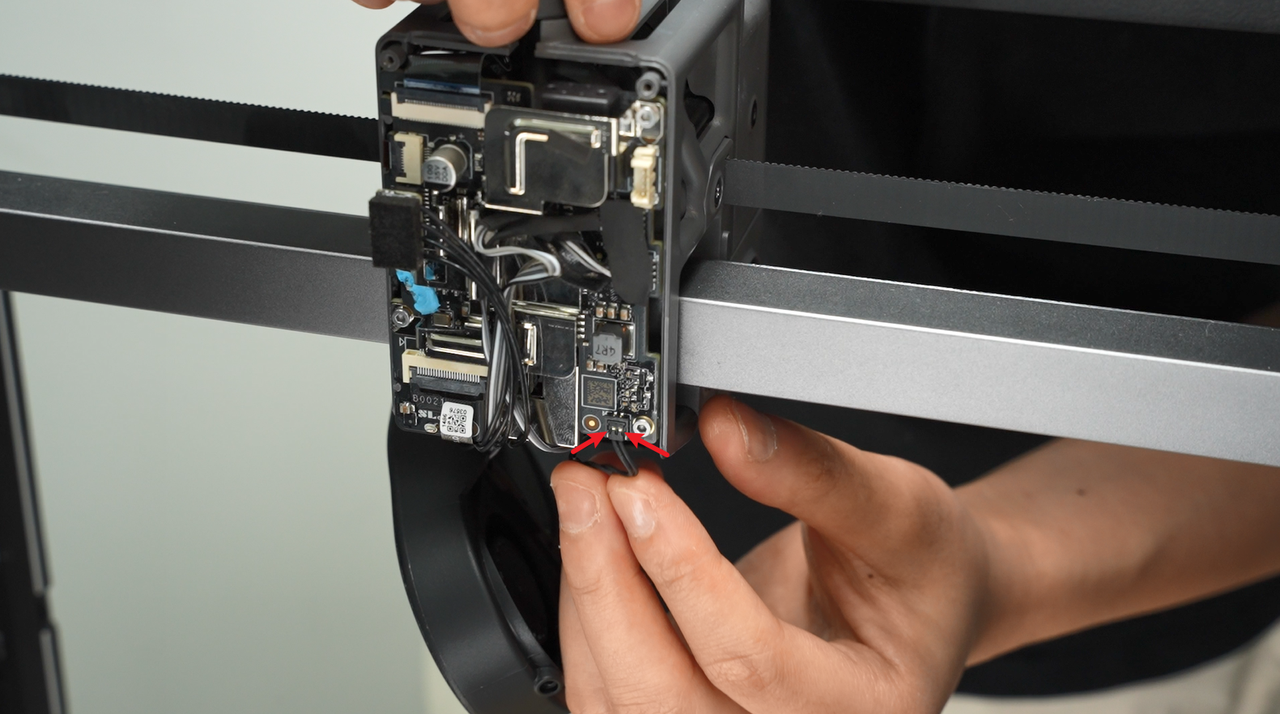

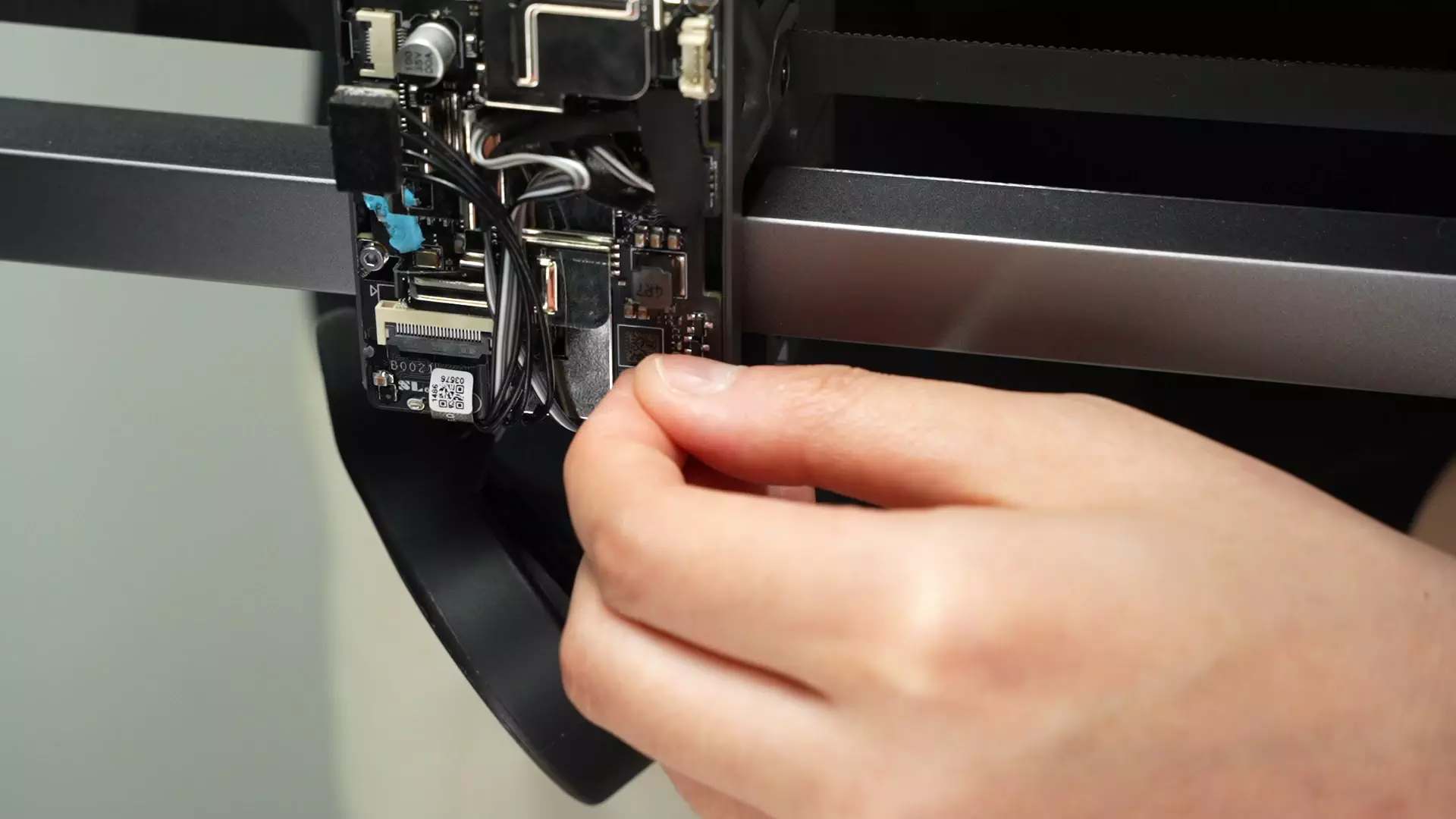

Sujete la base del conector y aplique fuerza en una dirección perpendicular a la placa PBC para desconectar el conector de la bobina de corriente de eddy.
El siguiente video muestra el proceso de retiro del conector.
Paso 4: Retire el hotend
El siguiente paso requiere la retirada del hotend. Consulte esta guía de retiro del hotend H2S para retirarlo, luego continúe con el siguiente paso.

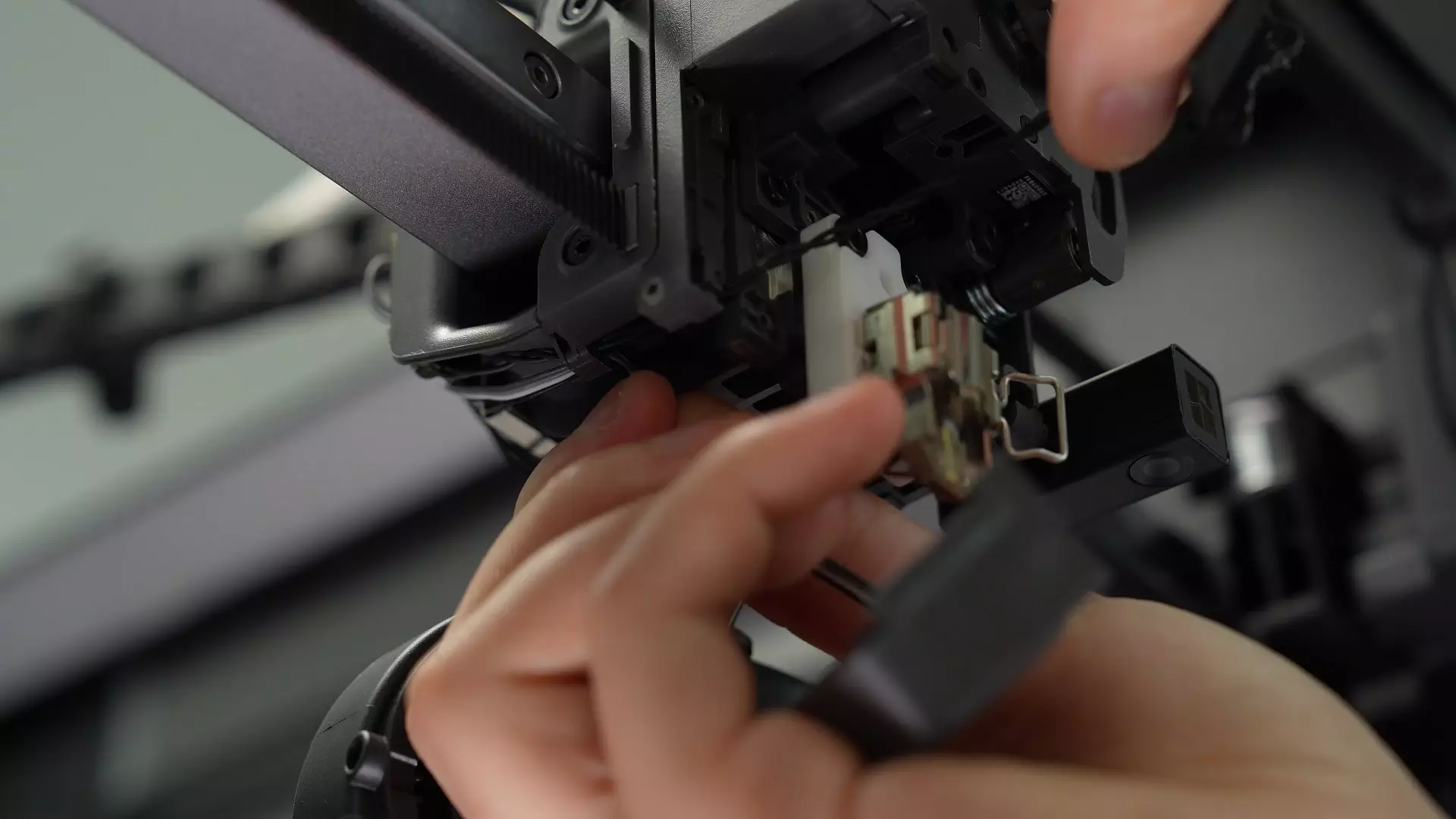

Paso 5: Retire el ventilador del hotend y la bobina de corriente de eddy
Después de retirar el hotend, desenrosque los dos tornillos del ventilador del hotend y retire el ventilador. Este paso solo es necesario para crear más espacio de trabajo.
Nota: Puede dejar el conector del ventilador conectado a la placa del cabezal y solo aflojar los tornillos para liberar los dos cables.

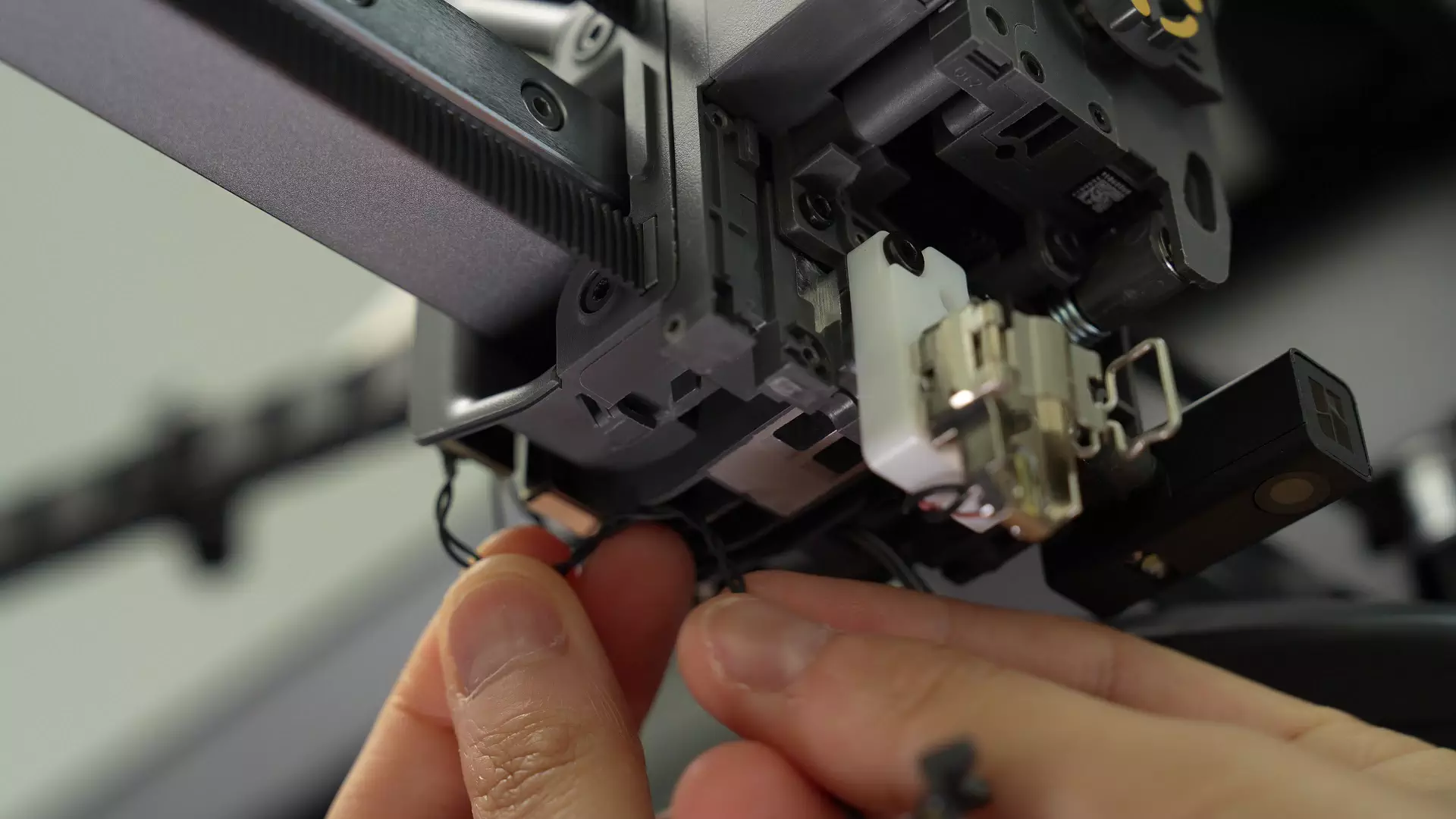

Retire los dos tornillos que sujetan la bobina de corriente de eddy y pase cuidadosamente los cables como indica la flecha roja.
Los cables pasan por debajo del cabezal mediante clips de gestión de cables. Retire los cables del ventilador del hotend y de la bobina de corriente de eddy del canal de cables, uno por uno, luego retire la vieja bobina de corriente de eddy, como se muestra en el video a continuación.
Instale la nueva bobina de corriente de eddy
Paso 1: Instale la nueva bobina de corriente de eddy y el ventilador del hotend
Inserte los cables de la bobina de corriente de eddy y del ventilador del hotend en la ranura de gestión de cables, siguiendo la secuencia mostrada en el video.
Importante: Al enrutar el cable de frente a atrás, asegúrese de que pase a la izquierda del poste del cable como indica la flecha.
Alinee los agujeros de los tornillos y asegúrese de que las curvas de las dos piezas coincidan. Inserte los tornillos, apriete uno primero, luego el otro, y finalmente apriete el primer tornillo nuevamente. Esto garantiza que la bobina de corriente de eddy quede nivelada y horizontal después de la instalación, lo cual es crucial para el funcionamiento normal.
Los pasos para esta operación se muestran en el video a continuación.
Paso 2: Calibre la posición de la bobina de corriente de eddy (importante)
Después de reinstalar el hotend, doble un papel por la mitad y deslícelo en el espacio entre el hotend y la bobina de corriente de eddy. Debería sentir fricción leve, pero el papel debe moverse libremente. Esto indica que el espacio es aproximadamente 0,2–0,3 mm, que es la separación correcta.
Paso 3: Instale el ventilador del hotend

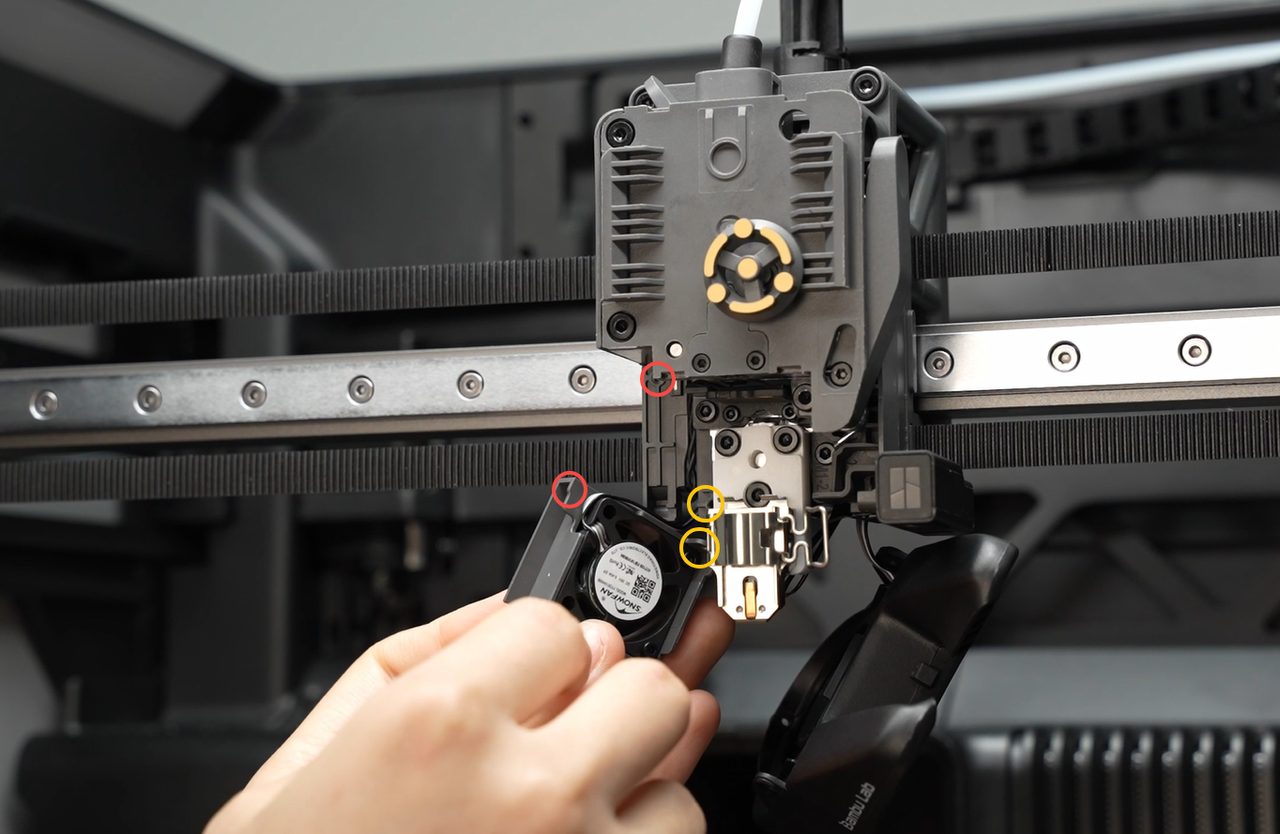

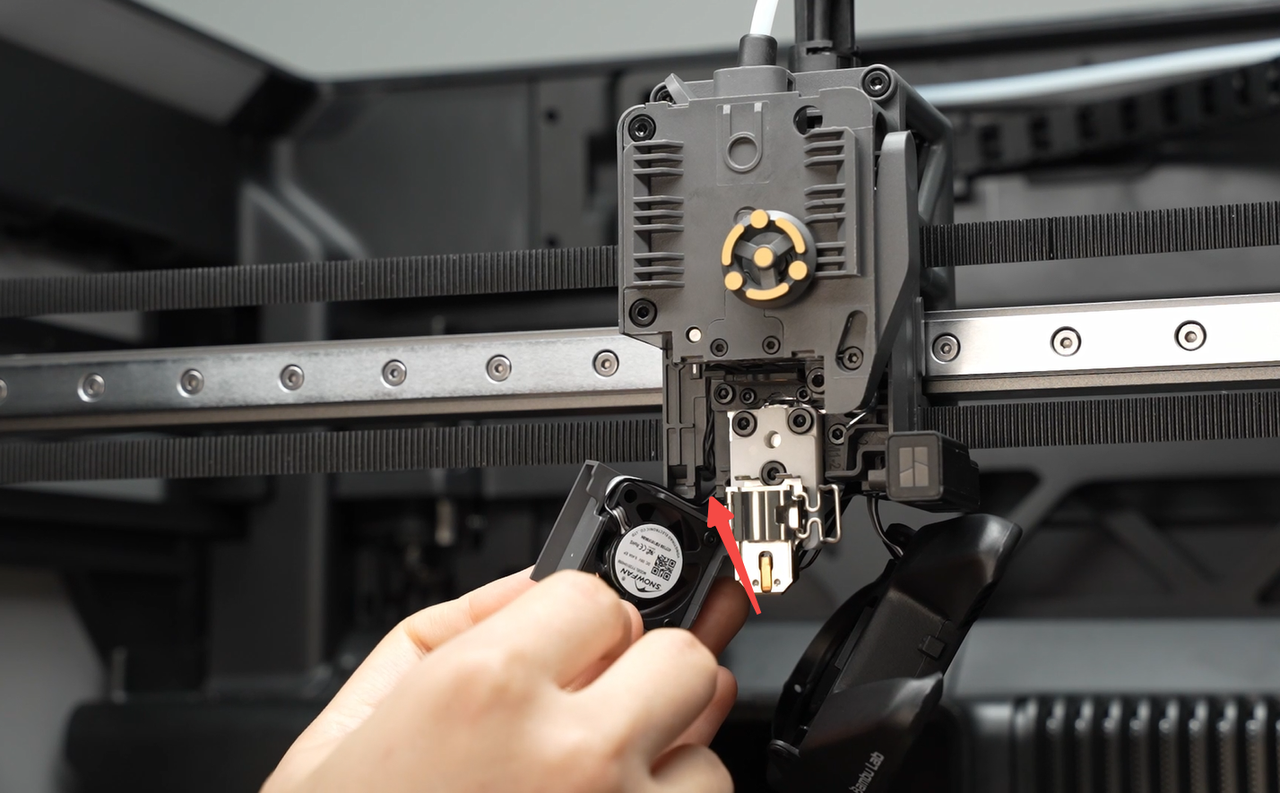

Coloque el ventilador de manera que el lado etiquetado mire hacia el hotend y alinee con los agujeros de los tornillos (vea los círculos rojo y amarillo en la figura).
Doble el cable del ventilador en la ranura mostrada en la ilustración, luego instale el ventilador.
Fije el ventilador con los dos tornillos mostrados a continuación.

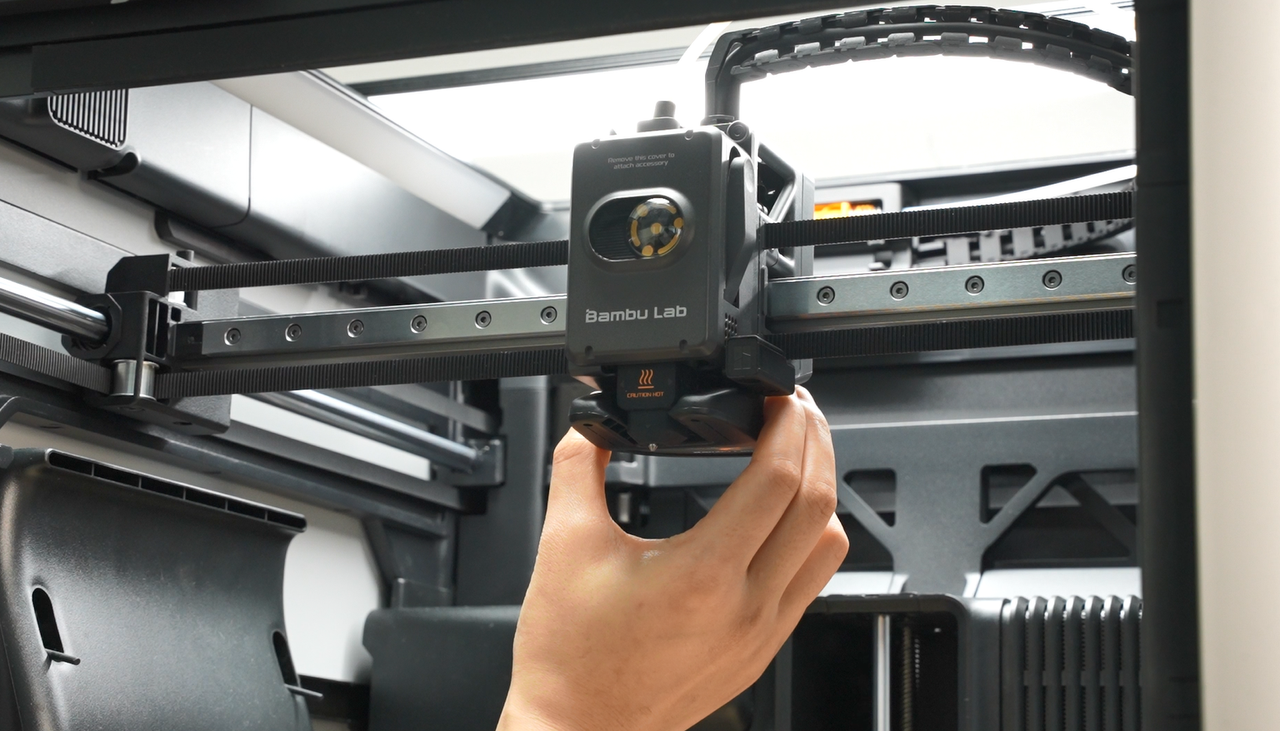

Paso 4: Instale el hotend
El siguiente paso requiere la instalación del hotend. Consulte esta guía de instalación del hotend H2S para instalarlo, luego continúe con el siguiente paso.

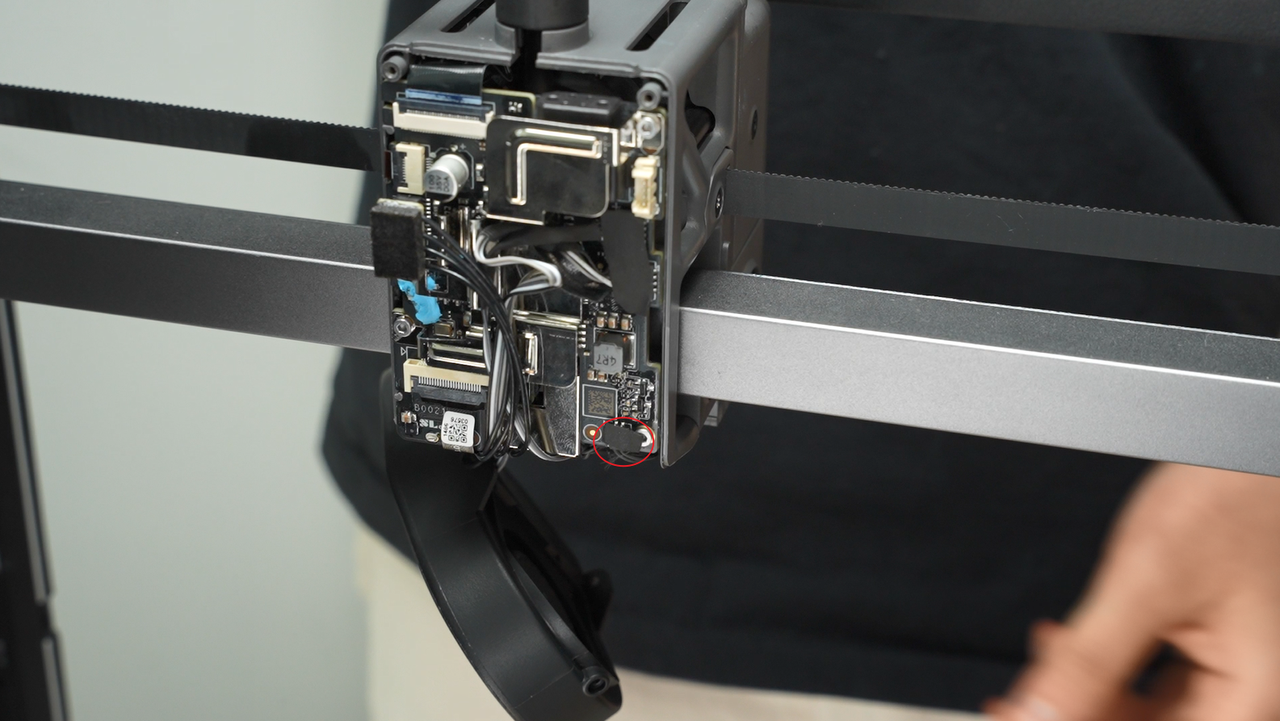

Paso 5: Conecte el conector de la bobina de corriente de eddy en la placa TH
Alinee el conector con el enchufe en la placa del cabezal, asegurándose de que los contactos metálicos miren hacia la parte trasera de la carcasa. Presione el conector hasta el fondo y doble cualquier cable extra con cuidado debajo de la placa del cabezal.
Vuelva a aplicar la cinta de acetato retirada previamente para cubrir el conector.
El procedimiento se muestra a continuación:
Prealinee los agujeros de los tornillos del ventilador y posicione el cable del ventilador en el cabezal. Tire del cable hacia arriba y doble cualquier exceso para que no quede atrapado por la carcasa del ventilador o la cubierta trasera, evitando fallos en el ventilador.
Después de organizar los cables, conecte el conector del conjunto de calentamiento del hotend y use su conector y cables para fijar el cable del ventilador de enfriamiento de la pieza en su lugar.
Al instalar el conjunto de calentamiento del hotend, asegúrese de que coincida con los agujeros de los tornillos para evitar desalineación.
Paso 6: Instale la cubierta trasera del cabezal

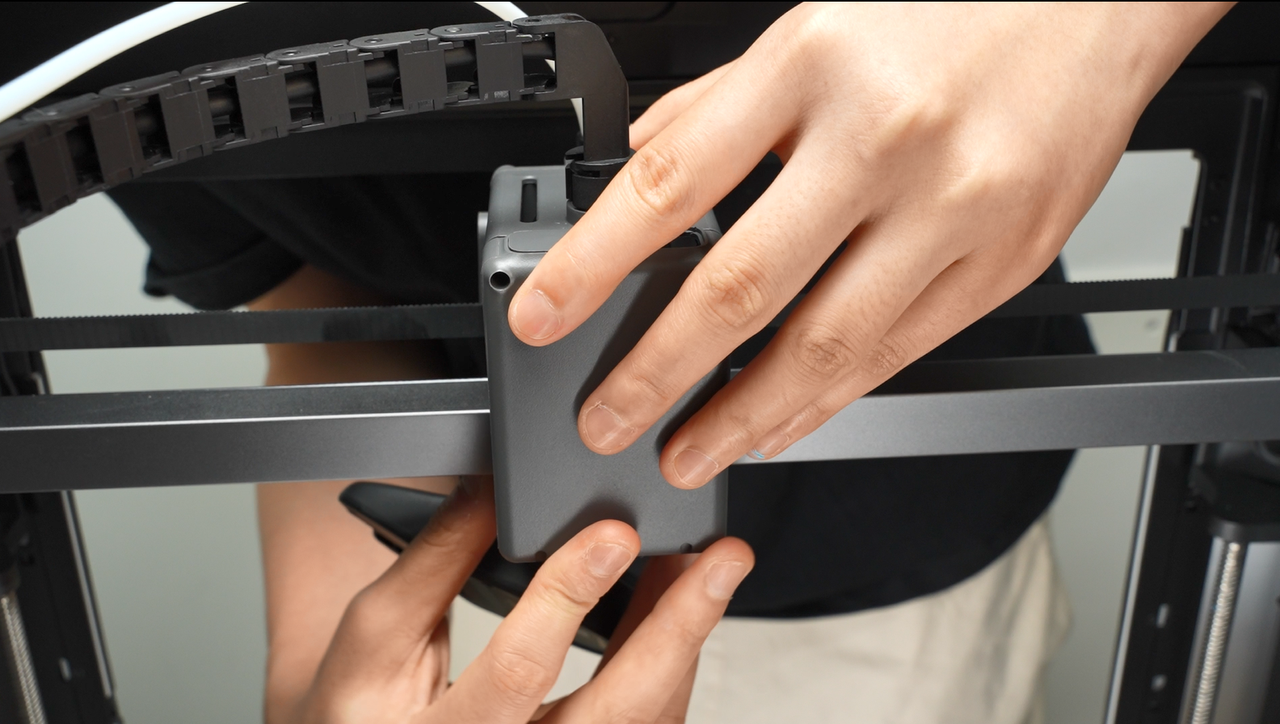

Instale la cubierta trasera del cabezal presionándola de nuevo en su posición.
Después de instalar, asegúrese de que el cable del ventilador de capa se asiente en su ranura dedicada para que no quede atrapado por el marco trasero de la cubierta.

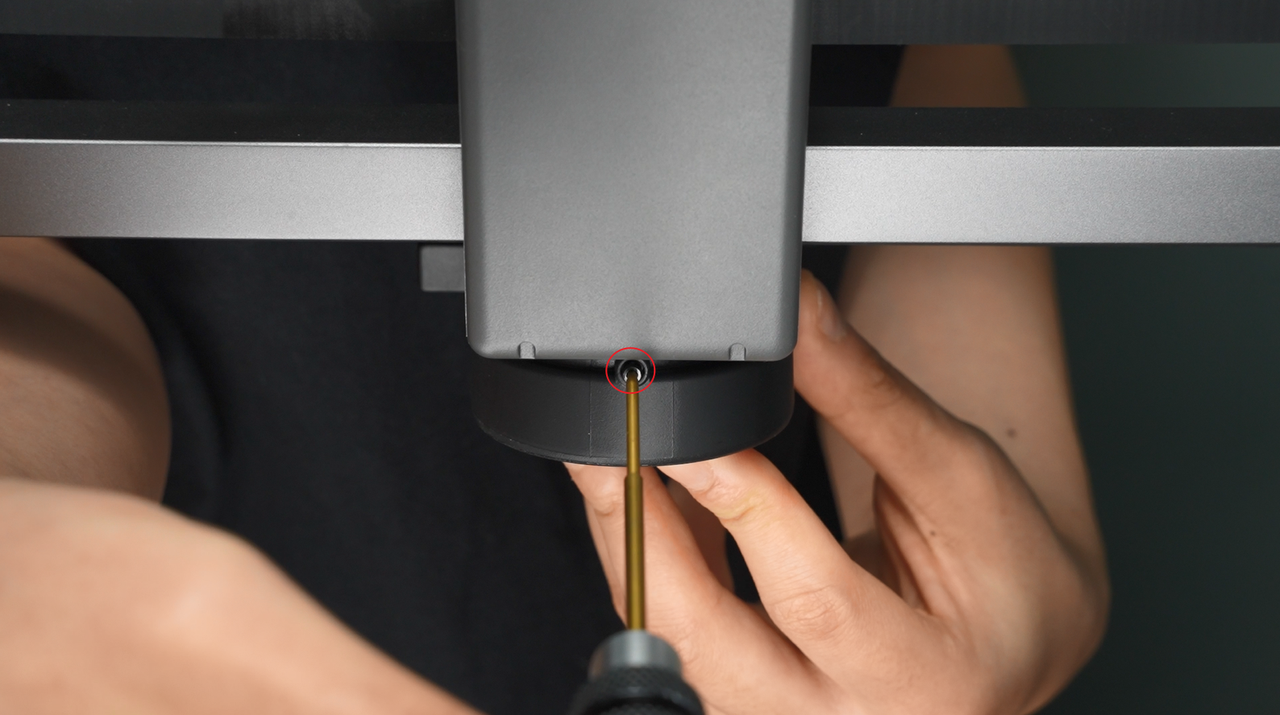

Ajuste los dos tornillos desde el marco trasero de la cubierta.
Paso 7: Instalar el ventilador de capa
Alinee el ventilador con los agujeros de tornillos e instálelo, teniendo cuidado de no presionar sobre los cables del ventilador. Si el cable es demasiado largo, regrese al Paso 1 y doble el cable sobrante antes de continuar.
Ajuste los tres tornillos para fijar firmemente el ventilador de capa.
Probar el nuevo sensor de corriente eddy
Encienda la impresora y ejecute una operación de homing y nivelación. Si no aparecen errores, significa que la instalación fue exitosa y todo funciona correctamente. Calibración después de la instalación
Calibración después de la instalación
Después de reemplazar el ventilador del hotend, realice una calibración completa para asegurar que la impresora funcione sin problemas. También se recomienda limpiar la cama de impresión texturizada PEI, ya que podría haber recogido polvo o partículas durante el proceso de reemplazo.
Conclusión
Esperamos que esta guía le brinde información útil y le ayude a resolver problemas. Para garantizar que opere de manera segura y efectiva, si tiene dudas o preguntas sobre alguno de los pasos de la guía, póngase en contacto con nuestro equipo de Soporte al Cliente antes de iniciar la operación. Siempre estamos felices de responder sus preguntas y brindarle apoyo. Click aquí para contactar al soporte técnico en línea (horario de servicio 9:00-21:00)
