Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Cabezal con ensamblaje de eje X
Esta wiki proporciona orientación y precauciones para reemplazar el cabezal con ensamblaje de eje X de la H2D, excluyendo el desmontaje y montaje del cabezal en sí.
Cuándo reemplazar
El cabezal con ensamblaje de eje X está dañado o no funciona como se espera
Herramientas y materiales necesarios
-
El nuevo cabezal con ensamblaje de eje X
-
Llave Allen H1.5 y H2.0
-
Llave Allen corta y llave Allen en L
-
Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños eléctricos adicionales y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar los electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre seguir esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Notas importantes
Por favor, siga estrictamente el tutorial en el Paso 8, inserte el destornillador a través del acolchado de espuma y el agujero pre-perforado. No debe inclinar el tornillo desde el lado.
Guía de video
Guía de desmontaje
Paso 1: Bajar la cama caliente
Baje la cama caliente en la pantalla y asegúrese de que el hotend esté a temperatura ambiente, luego apague la impresora.
Paso 2: Retirar el tubo PTFE y la cubierta frontal del cabezal

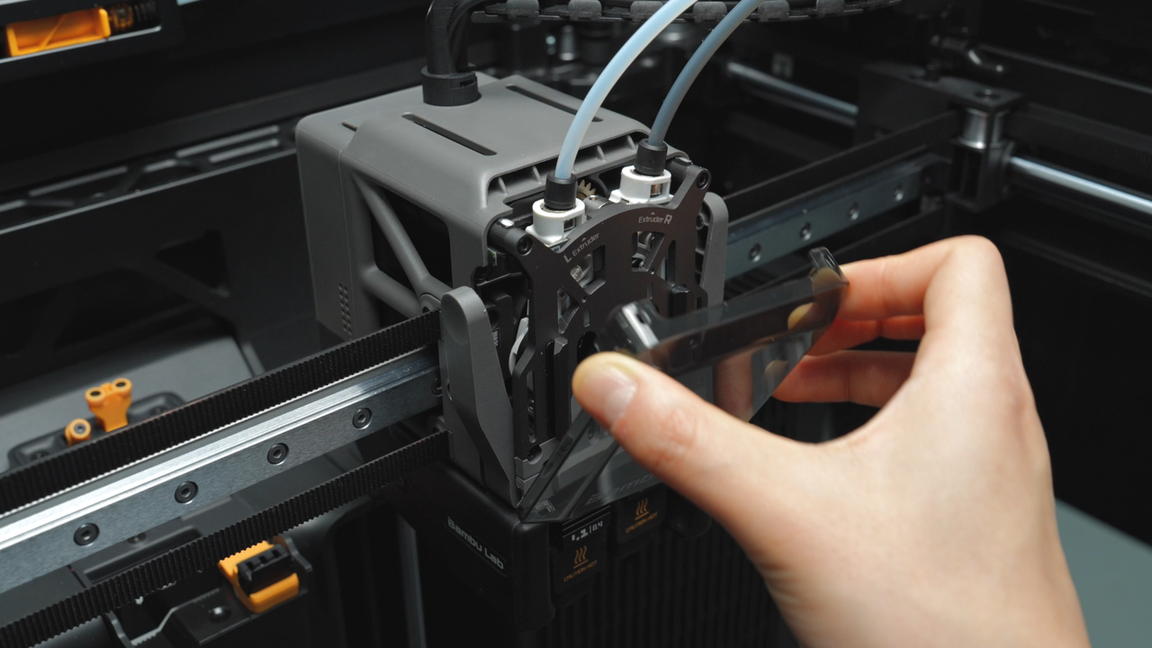

Apretar las dos esquinas superiores de la cubierta frontal del cabezal y levantar hacia arriba para retirar la cubierta frontal.
De manera simétrica, presione hacia abajo el anillo exterior negro para desbloquear los dos conectores del extrusor, liberando el tubo PTFE.

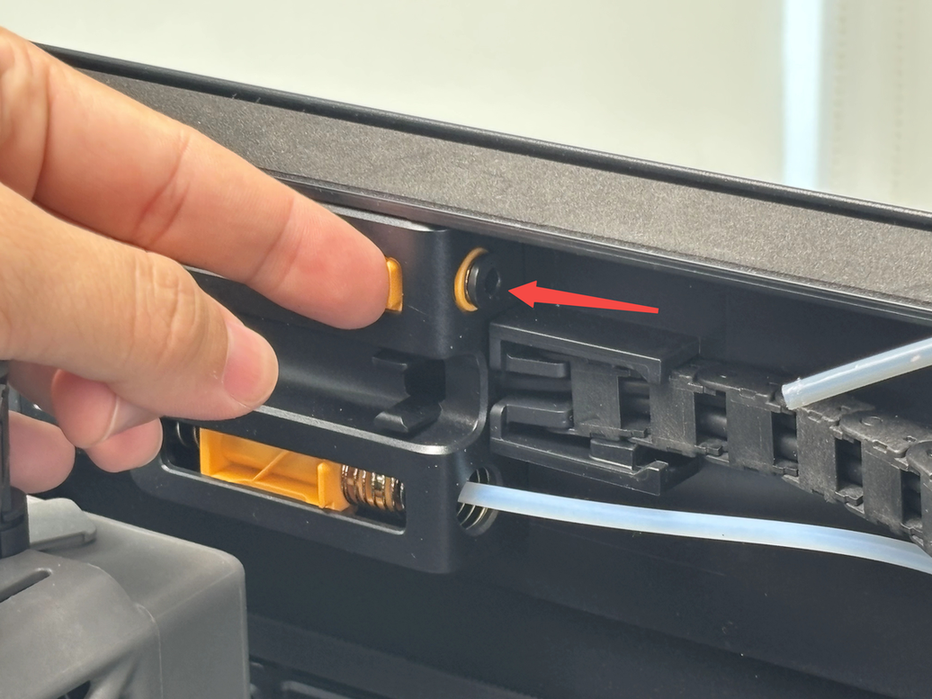

De la misma manera, presione hacia abajo el anillo exterior negro para desbloquear los dos conectores neumáticos en el lado del amortiguador. Saque los dos tubos PTFE de la cadena de cables y guárdelos con seguridad.

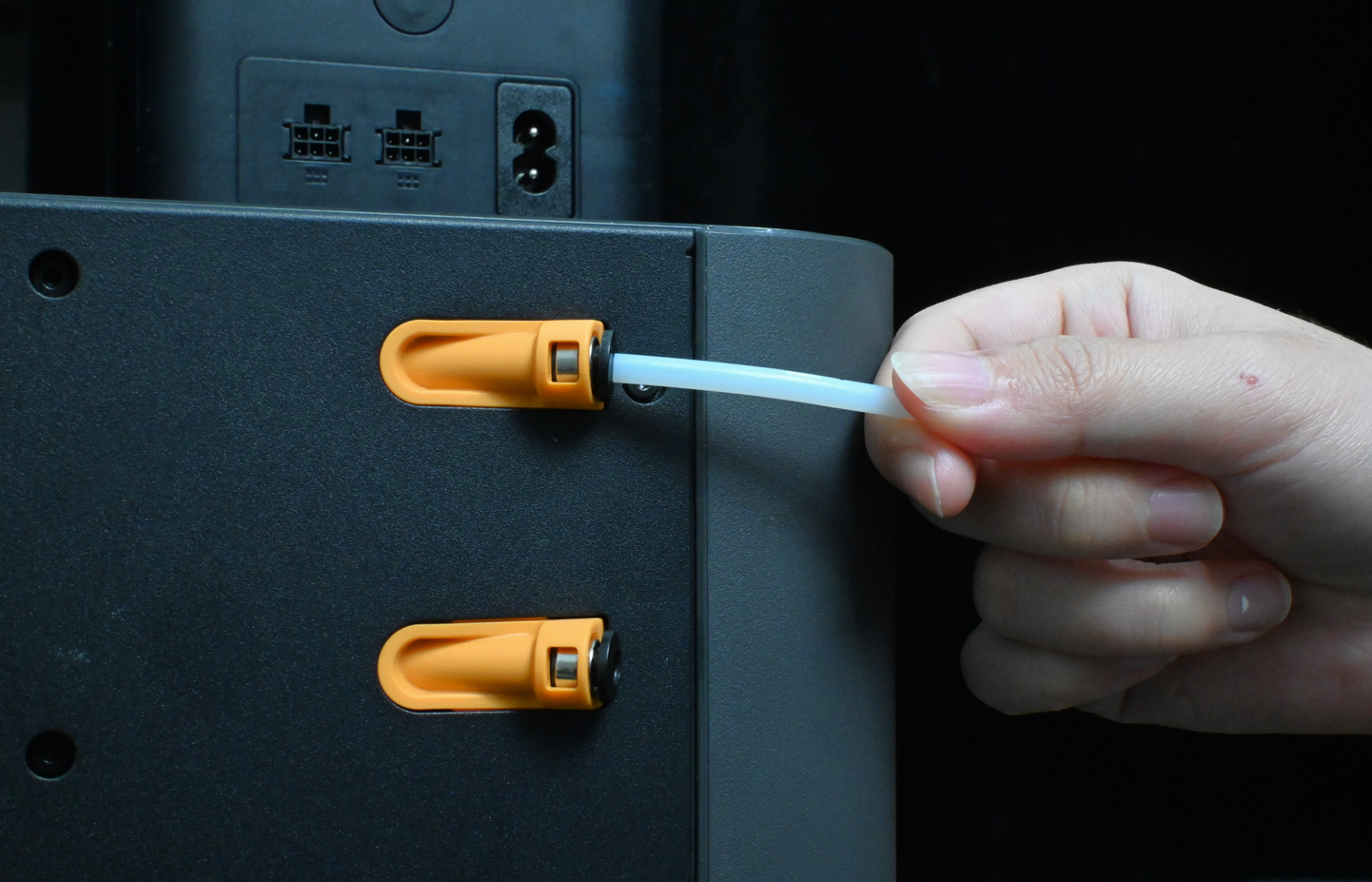

A continuación, desbloquee el conector neumático en el acoplamiento de alimentación en la parte trasera de la impresora y retire el tubo PTFE.
Paso 3: Retirar los hotends izquierdo y derecho
Use una llave Allen para ayudar a retirar la funda de silicona del hotend que no está bloqueada por el bloqueador de flujo, desbloquee la bisagra para retirar el hotend y pre-bloquee la bisagra del conjunto de calentamiento.
Active la palanca del bloqueador de flujo para mover el bloqueador de flujo al otro lado, retire la funda de silicona del hotend restante, desbloquee la bisagra para retirar el hotend y pre-bloquee la bisagra del conjunto de calentamiento.

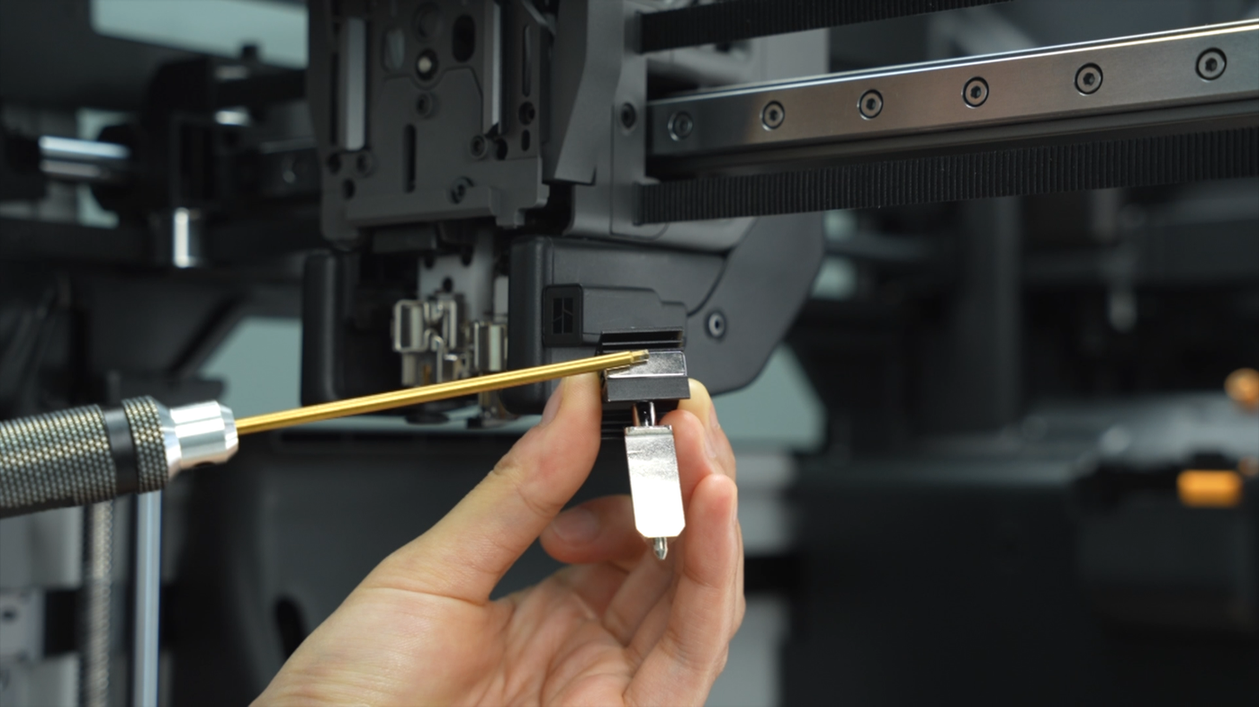

Después de retirar los hotends, puede magnetizar la llave Allen conectándola al imán en el hotend, lo que facilitará la posterior retirada de los tornillos.
Paso 4: Retirar la cubierta de la placa AP y desconectar el cable USB-C y el cable MC-TH
Desenrosque un tornillo de la cubierta de la placa AP y retire la cubierta de la placa AP.
Desconecte el conector USB de la placa AP y saque el cable USB-C de la ranura de gestión de cables.
El cable MC-TH tiene dos conectores, uno es el conector de comunicación y el otro es el conector de conversión de potencia. Presione la bisagra para desbloquear y desconectar los dos conectores del cable MC-TH.
Desenrosque los cuatro tornillos del amortiguador, afloje el amortiguador, revelando los cables USB-C y MC-TH dentro.
Paso 5: Retirar la cadena de cables
Retire esta cadena de cables de la ranura. Tenga en cuenta que debe tirar ligeramente hacia abajo de la cadena de cables primero, permitiendo que la esquina superior derecha de la cadena de cables se desengage de la ranura. Luego, tire firmemente de toda la cadena de cables.
Paso 6: Retirar el soporte de la correa
Desenrosque los tres tornillos del soporte de la correa y retire el soporte de la correa.
Use el mismo método para retirar el soporte de la correa en el otro lado.
Paso 7: Aplicar cinta sin residuos
Aplique cinta sin residuos en ambos lados del cabezal. Si no está disponible cinta sin residuos, puede colocar algunas tiras de papel en el ensamblaje de eje X y luego adherirlas con cinta transparente. El propósito de este paso es restringir el movimiento del cabezal y evitar que se deslice directamente al retirar el ensamblaje de eje X.
Paso 8: Retirar las cubiertas LED y el ensamblaje de eje X
Use pinzas para ayudar a retirar las cubiertas de luz LED en ambos lados.
En el centro del marco, hay un agujero reservado. Al usar una llave allen en forma de L a través de este agujero, resulta más cómodo retirar un tornillo en la parte superior del carro. De la misma manera, retire otro tornillo en la parte superior del otro lado del carro.
Siga estrictamente el tutorial, inserte el destornillador a través del acolchado de espuma y el agujero previamente perforado. No incline el tornillo desde el lado.
Luego, retire los cuatro tornillos en el lado de la guía lineal y los dos tornillos en la parte inferior del carro.
Después de retirar todos los tornillos, puede retirar el conjunto del eje X. Al retirar el conjunto del eje X, primero desenganche el lado derecho de la guía lineal del carro, luego desenganche el lado izquierdo de la guía lineal del carro y incline para retirar el conjunto del eje X.
Guía de montaje
Paso 1: Instalar el conjunto del eje X y las cubiertas LED
Al instalar el nuevo conjunto del eje X, comience insertando el lado derecho de la guía lineal en el carro, seguido de la inserción del lado izquierdo de la guía lineal en el carro. Luego, empuje la guía lineal hacia adelante hasta que no pueda moverse más. Este paso busca utilizar el pilar de la puerta frontal para posicionamiento, asegurando que el conjunto del eje X esté paralelo.
Para asegurar que el conjunto del eje X esté paralelo, es necesario empujar la guía lineal hasta el frente antes de ajustar los tornillos de la guía lineal. A diferencia del proceso de desmontaje, la guía lineal no puede empujarse a la posición central y ajustarse con una llave allen en forma de L.
Recomendamos usar una llave allen corta para ajustar directamente los dos tornillos en la parte superior del carro, los cuatro tornillos en el lado de la guía lineal y los dos tornillos en la parte inferior del carro.
Es importante señalar que los tornillos en la parte superior e inferior del carro son de rosca fina, mientras que los tornillos en el lado de la guía lineal son de rosca gruesa. No los confunda.
Reinstale ambas cubiertas LED alinear los clips con las ranuras en el marco superior de la impresora, luego empuje cada una hacia arriba hasta escuchar un sonido de "clic".
Paso 2: Retirar las cintas de sujeción
Después de instalar el conjunto del eje X, use pinzas de punta fina para cortar las cintas de sujeción en ambos lados del cabezal.
Paso 3: Instalar el soporte de correa
Vuelva a insertar el soporte de correa en la ranura del cabezal, luego ajuste los tres tornillos.
A continuación, empuje el cabezal hacia el otro lado e instale otro soporte de correa. Debido al esfuerzo causado por el soporte de correa ya instalado, puede resultar difícil colocar el segundo soporte de correa. Ajuste parcialmente el tornillo central primero sin apretarlo completamente. Una vez que los tornillos superior e inferior estén completamente ajustados, proceda a ajustar nuevamente el tornillo central.
Paso 4: Instalar la cadena de cables
Al instalar la cadena de cables, asegúrese de que el cable USB-C más delgado esté posicionado en el lado interno, mientras que el cable MC-TH más grueso está en el lado externo. Posteriormente, inserte la cadena de cables en la ranura, presione firmemente y empuje hacia adelante para asegurar su instalación.
Algunos lotes de piezas de repuesto del conjunto del eje X tienen los organizadores de tubo de cadena de cables instalados incorrectamente. Si encuentra que los organizadores de tubo de cadena de cables están orientados hacia adentro, ajuste según los pasos siguientes.
Presione hacia abajo para desbloquear el pestillo y retire el organizador de tubo de cadena de cables. Luego, reinstale el organizador de tubo de cadena de cables en la dirección correcta.
El primer organizador de tubo de cadena de cables se instala en la 11.ª sección de la cadena de cables (contando desde el cabezal como punto de partida), luego asegure el pestillo.
De la misma manera, retire e instale nuevamente el segundo organizador de tubo de cadena de cables. El segundo organizador de tubo de cadena de cables se instala en la 18.ª sección de la cadena de cables.
Paso 5: Conectar el cable USB-C y el cable MC-TH e instalar la cubierta de la placa AP
Organice los cables USB-C y MC-TH a lo largo de la ranura de cables. Luego, reinstale el amortiguador, sostenga el amortiguador con una mano para evitar que caiga y ajuste los cuatro tornillos del amortiguador con la otra mano.
Vuelva a conectar los dos conectores del cable MC-TH y haga pasar el cable MC-TH por la ranura de gestión de cables.

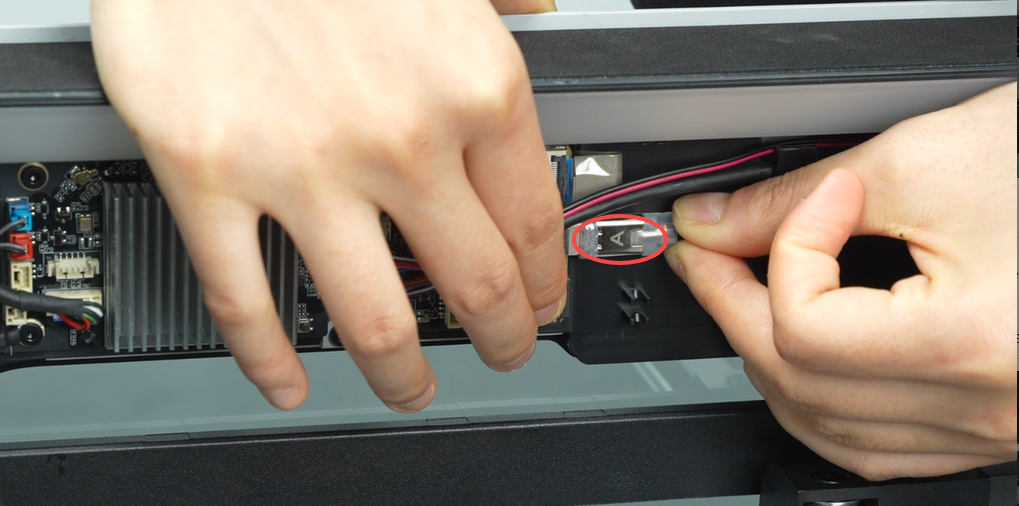

Haga pasar el cable USB-C por las dos ranuras de gestión de cables laterales, inserte el conector USB en la placa AP, asegurándose de que la letra 'A' esté orientada hacia arriba durante la conexión, y empuje hacia adelante hasta que no pueda moverse más. El conector está ajustado y puede requerir cierta fuerza para insertarlo completamente.
Organice los cables, asegurándose de que las entradas y salidas de los tubos PTFE cerca del buffer no queden bloqueadas por los dos conectores del cable MC-TH. Se recomienda ocultar el conector más pequeño detrás del más grande.
Instale la cubierta de la placa AP colocando primero la parte trasera, luego la parte frontal. Una vez presionada en su lugar, alinee con los agujeros de tornillo y apriete un tornillo.
Paso 6: Volver a instalar el tubo PTFE y la cubierta frontal del cabezal
Reemplace los hotends, asegurándose de que las bisagras estén en posición completamente cerrada. Luego reemplace las fundas de silicona.

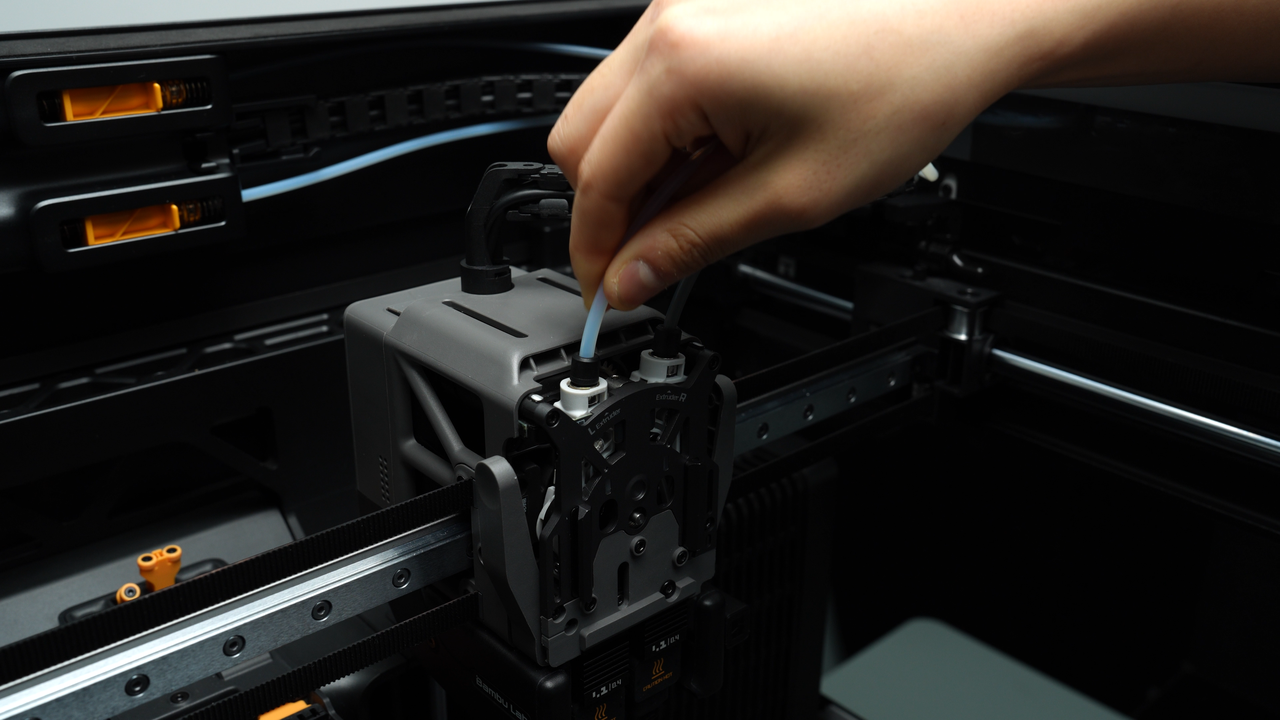

Vuelva a insertar los tubos PTFE en el cabezal. Asegúrese de que estén seguros tirando suavemente de ellos.
Coloque la cubierta frontal del cabezal en su lugar comenzando por la parte inferior, luego debe encajar en la parte superior.
Vuelva a insertar el otro extremo de los tubos PTFE en los acopladores internos PTFE del buffer.

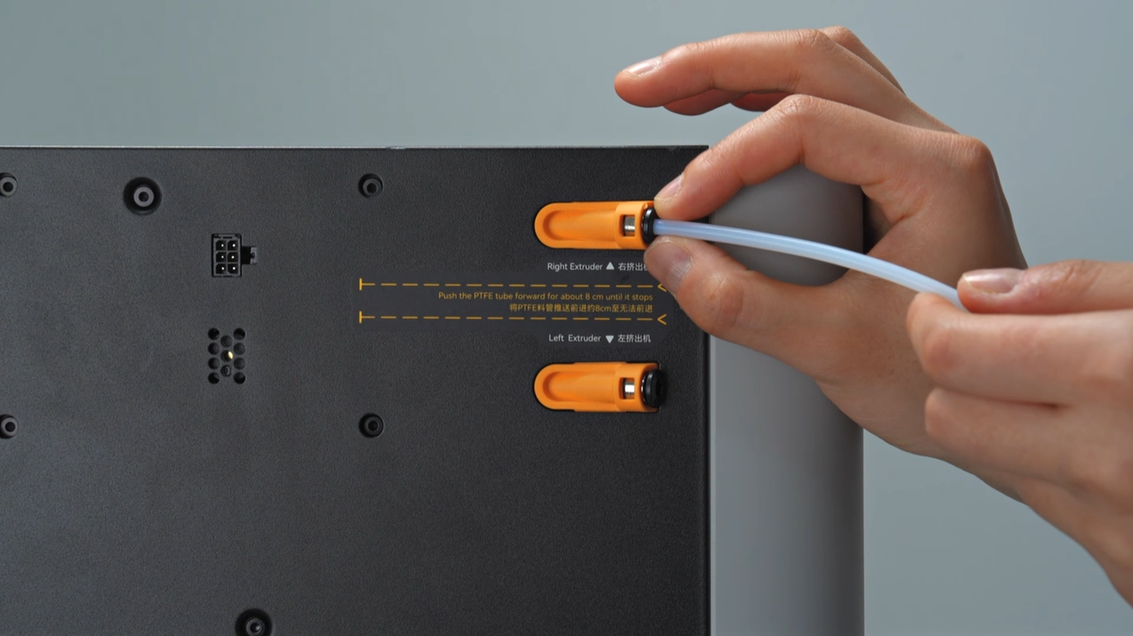

Vuelva a insertar los tubos PTFE de alimentación de filamento en la parte trasera de la impresora.
Posible problema
Tanto la cámara del cabezal como la cámara de boquilla reportan errores al mismo tiempo.
- HMS_0500-0600-0002-0002: La cámara de boquilla no está en su lugar; verifique la conexión de hardware.
- HMS_0500-0600-0002-0001: La cámara del cabezal no está en su lugar; verifique la conexión de hardware.
Solución: Verifique si el conector de la placa AP (letra A) está conectado en dirección incorrecta.
Cómo verificar la finalización/éxito
Reinicie la impresora y realice la calibración para verificar si hay advertencias de error. Si la impresora indica que la correa necesita ajustarse, ajuste la correa según corresponda.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
