Nota importante: Dado que ni el H2D ni el Kit de Actualización de Corte están equipados con una Cámara Birds Eye, la función de toma de fotos en Bambu Suite no está disponible. Sin embargo, esto no afecta el funcionamiento normal de las funciones de corte y dibujo; solo impide la alineación precisa entre las coordenadas de corte y la posición real.

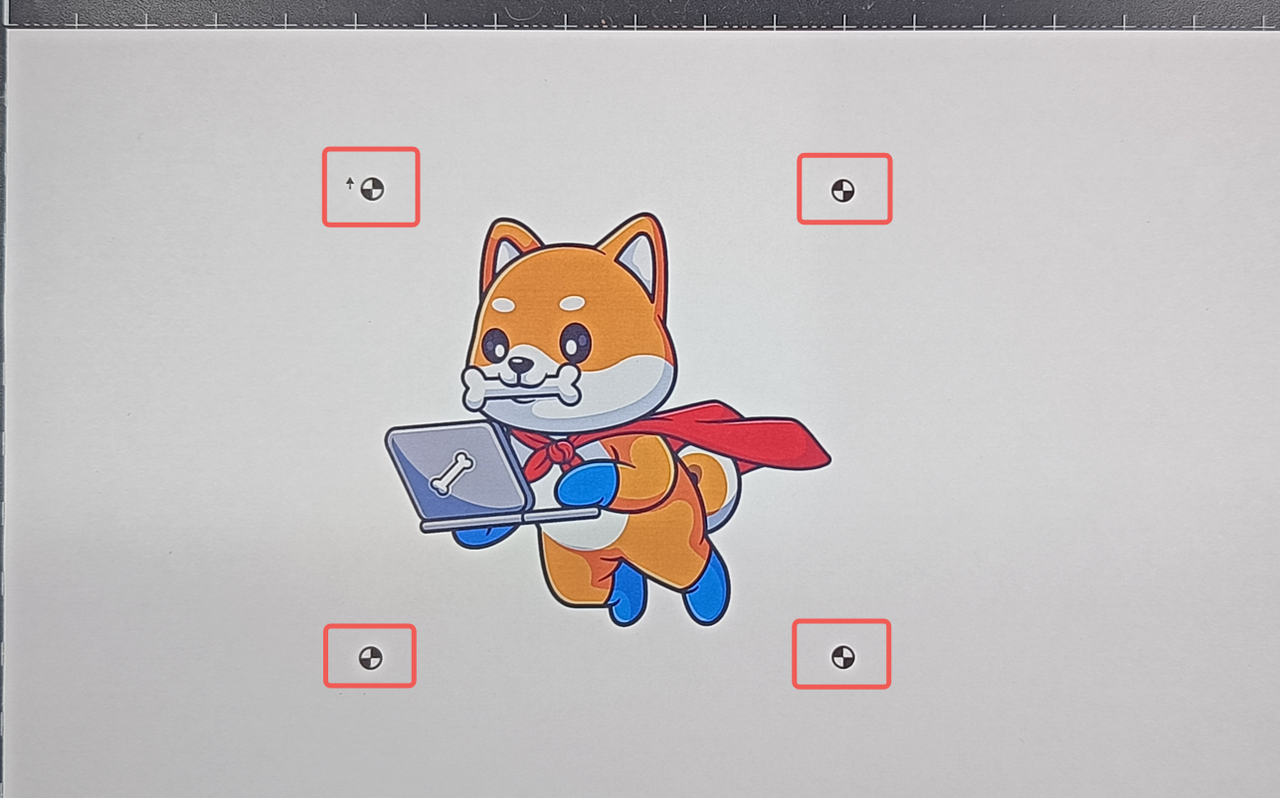

En este sentido, recomendamos utilizar el proceso “print then cut” en Bambu Suite: este método logra un corte de mayor precisión mediante la cámara del cabezal y los patrones de marcado impreso para una posición precisa.
Si el H2D tiene instalada la Cámara BirdsEye, puede ejecutar la función de calibración de la Cámara BirdsEye en el módulo de corte. El H2C y el H2S aún requieren el módulo láser para realizar la calibración de la Cámara BirdsEye. Implementaremos la compatibilidad entre el módulo de corte y la Cámara BirdsEye en una actualización futura del firmware.
Instalación del Módulo de Corte
Guía de video
1. Instalación de la placa de corte
Retire la placa PEI texturizada Bambu (si la posición actual de la cama caliente es demasiado alta, puede bajarla adecuadamente mediante la pantalla para facilitar su retiro y colocación).

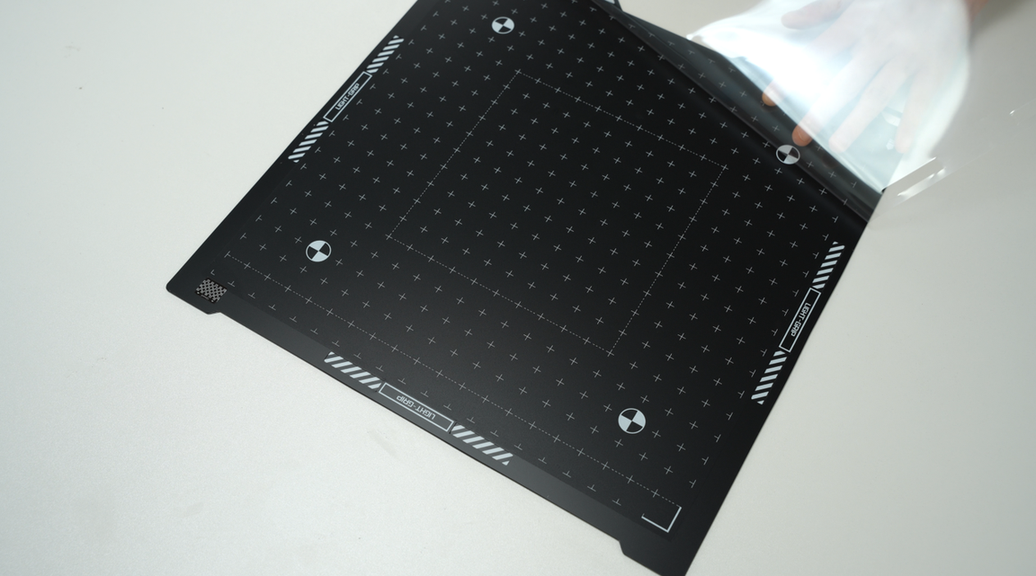

Después de retirar la película protectora del lado de la placa de corte que mira hacia arriba, instale la alfombra de corte en la cama caliente (no retire la película protectora del lado que contacta con la cama caliente), asegurando que las dos esquinas coincidan con los bloques límite de la cama caliente.
Nota: No deseche la película protectora retirada. Cuando no se use, puede volver a adherir la película protectora a la alfombra adhesiva para evitar que se pegue suciedad y mantener la adherencia de la alfombra.

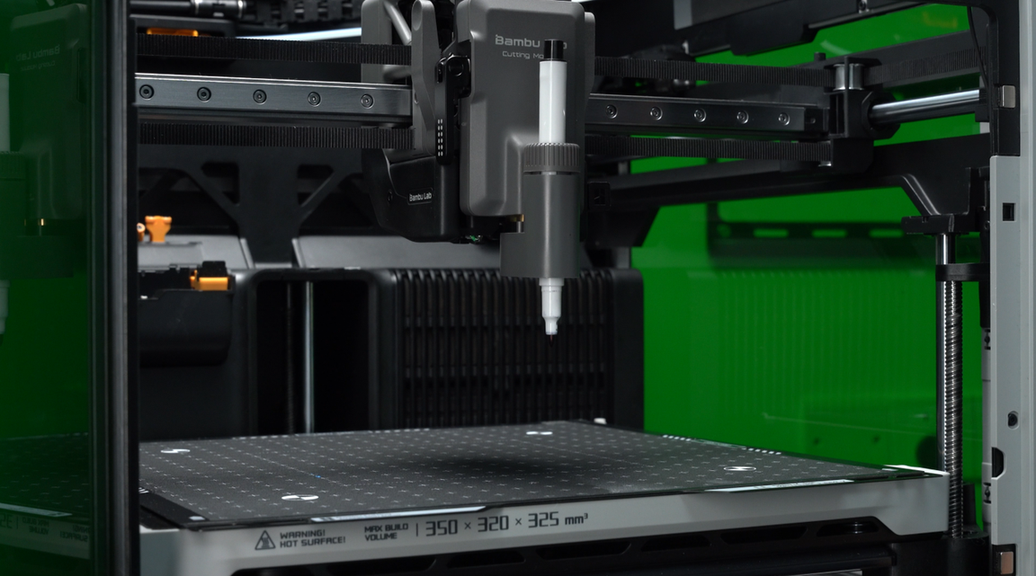

3. Instalación del Módulo de Corte
Apretar las dos esquinas superiores de la cubierta frontal del cabezal y tirar hacia adelante para retirar la cubierta frontal.
Deslice el conjunto de corte en la ranura de la cubierta frontal de la unidad de extrusor.
Si la palanca no se puede presionar hacia abajo, afloje la llave Allen H2.0 media vuelta en sentido antihorario para liberar la palanca. Presione hacia abajo nuevamente para confirmar. Si sigue siendo demasiado ajustado, afloje otra media vuelta hasta que se bloquee suavemente.
O si el módulo se mueve al tacto después de bloquear la palanca, debe apretar la llave Allen H2.0 media vuelta en sentido horario para asegurar el cierre. Agite nuevamente para confirmar; si sigue siendo demasiado flojo, apriete otra media vuelta hasta que ya no se mueva.
Retire la cubierta protectora del soporte del cortador, teniendo cuidado de evitar lesiones. También se recomienda conservar esta cubierta protectora para envolver todo el soporte del cortador durante la instalación o retiro.

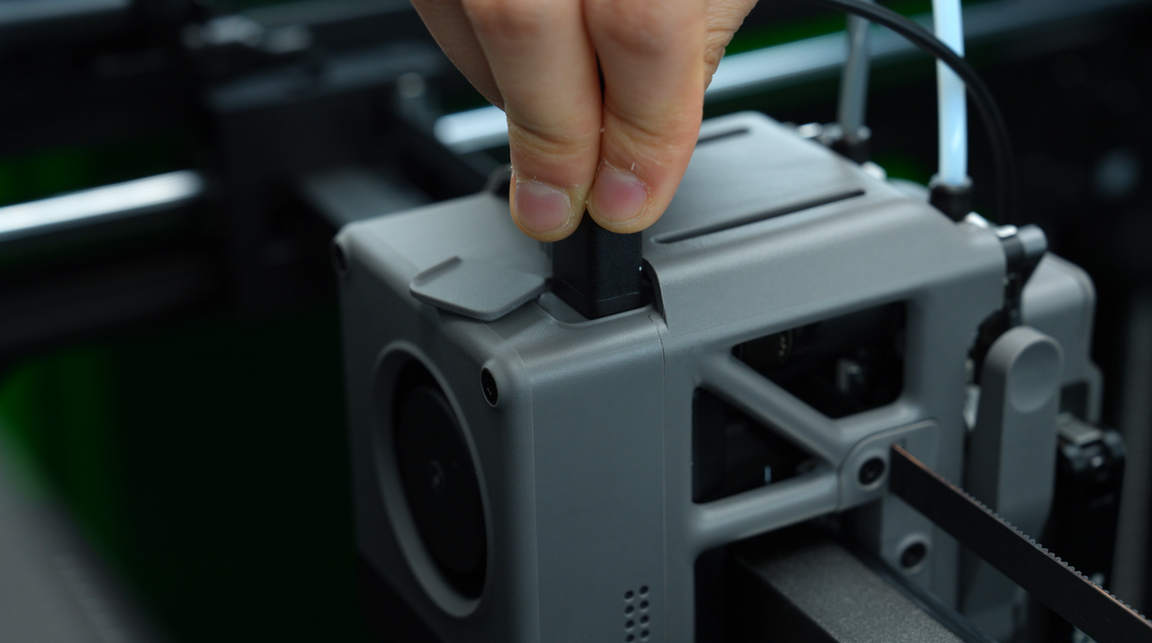

Abra la cubierta de polvo de la interfaz de expansión del cabezal e inserte el cable de conexión en la interfaz.
4. Calibración de Montaje del Módulo de Corte

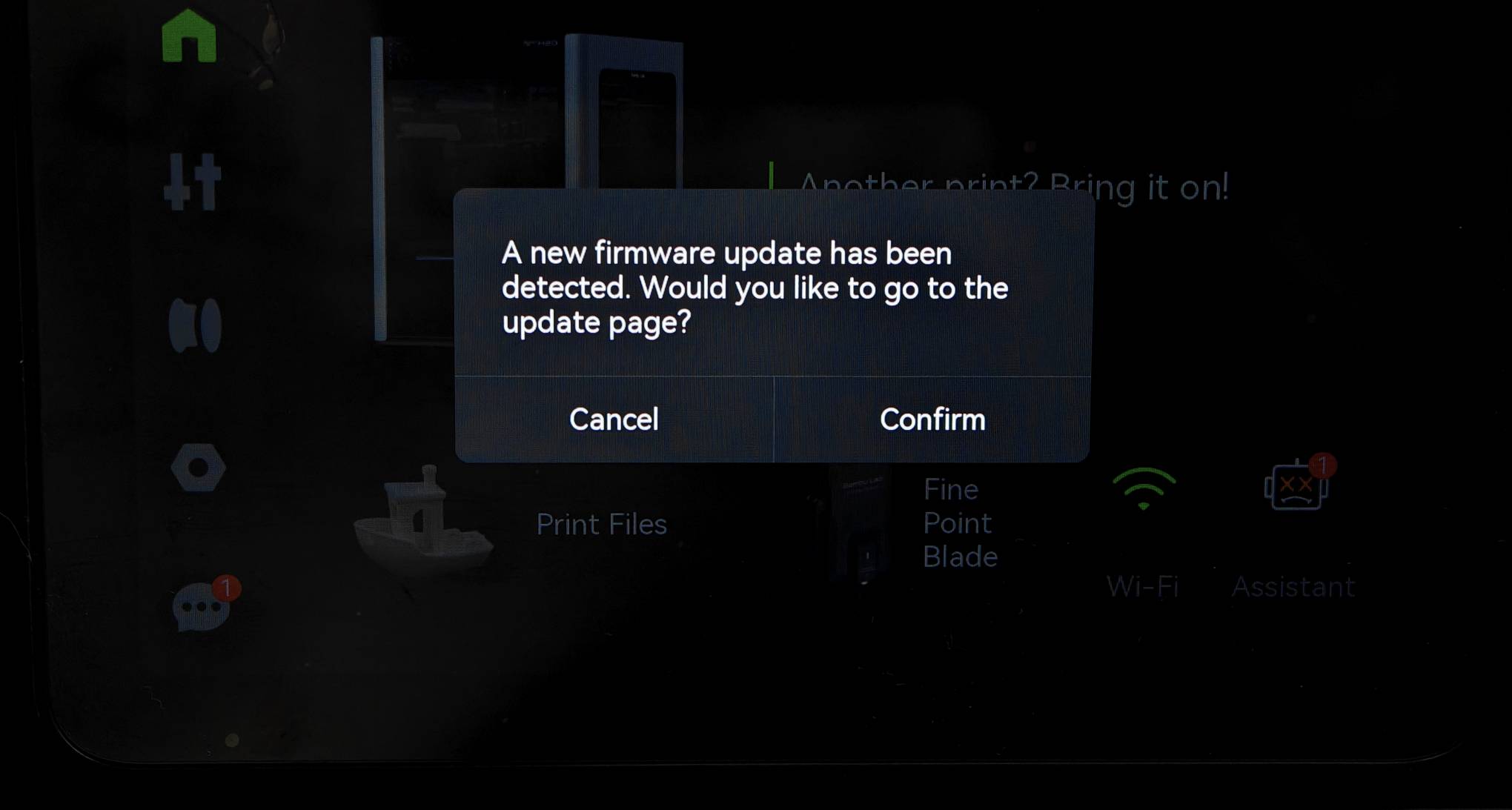

Si recibe un aviso de actualización de firmware, actualice primero el firmware de la impresora.
Como se muestra en las figuras siguientes, haga clic en el módulo de corte para realizar la calibración de montaje.
Nota: Durante la calibración de montaje del módulo de corte, debe estar instalado el soporte del cortador y la cabeza del cortador; no instale el módulo de pluma.
Para obtener tutoriales más detallados sobre desempaque, instalación y uso, consulte Introducción a los componentes principales y proceso de uso del módulo de corte/dibujo.
Inicio de una Tarea de Procesamiento
Debe descargar e instalar Bambu Suite y completar la vinculación entre Bambu Suite y la impresora. Puede vincular mediante escaneo del código QR o mediante una red local (LAN).

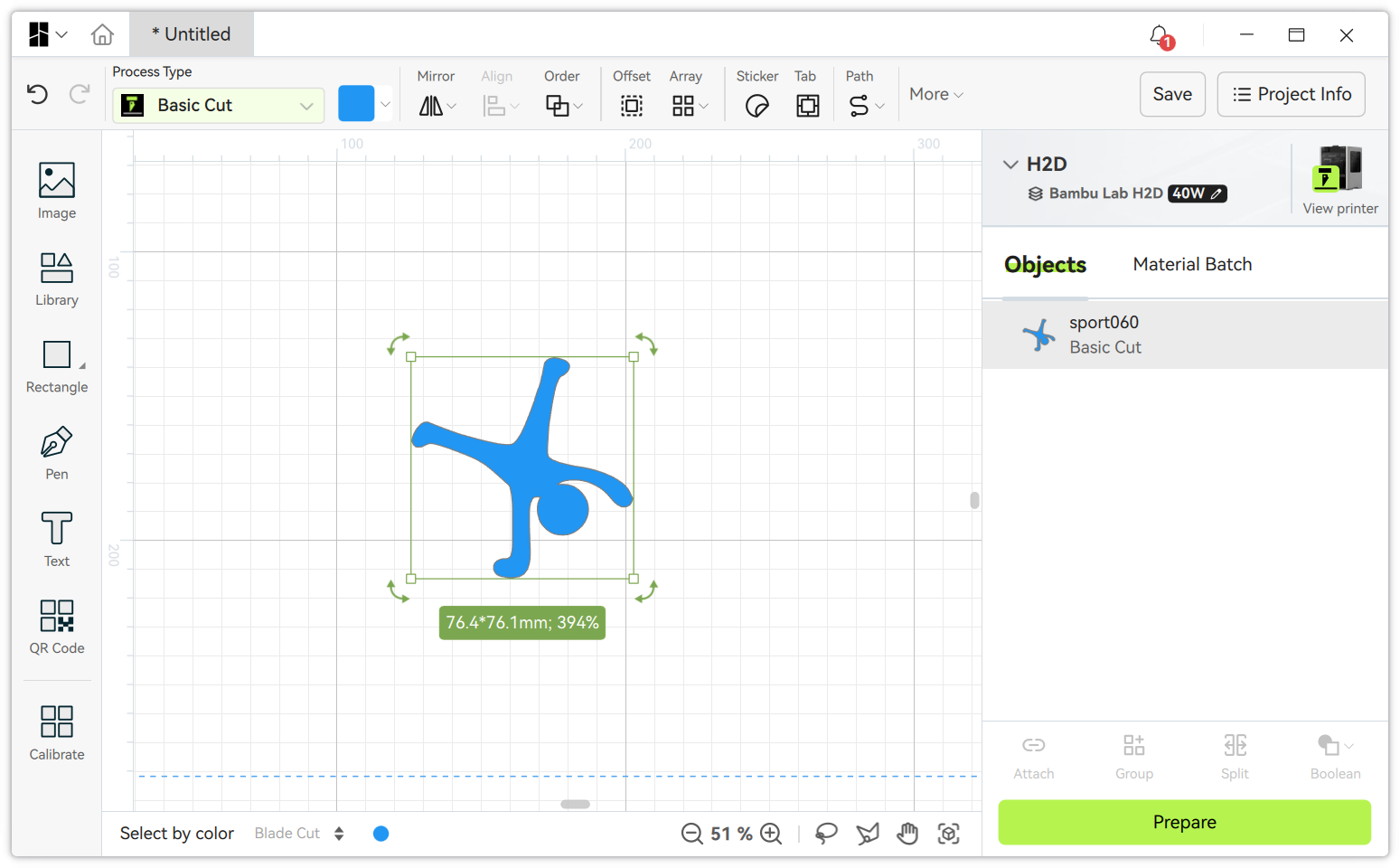

Después de vincular, puede agregar el patrón a cortar en esta página.

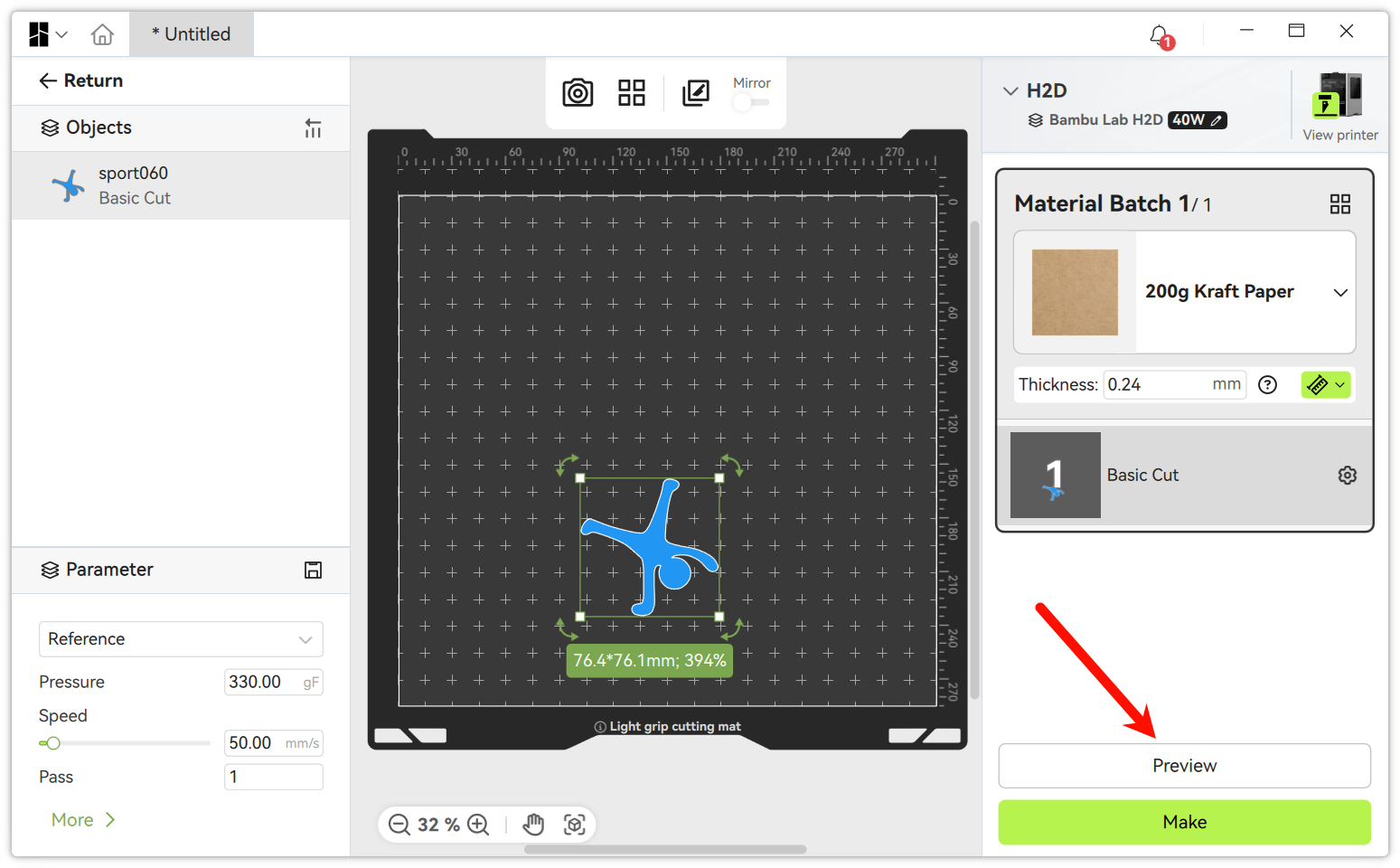

A continuación, ingrese a la interfaz de preparación, seleccione el material correspondiente y visualice una vista previa.
Debido a la falta de Cámara Birds Eye y la función de toma de fotos, el material y el patrón a cortar no pueden alinearse con precisión. Por lo tanto, se recomienda colocar el patrón a cortar de manera central.

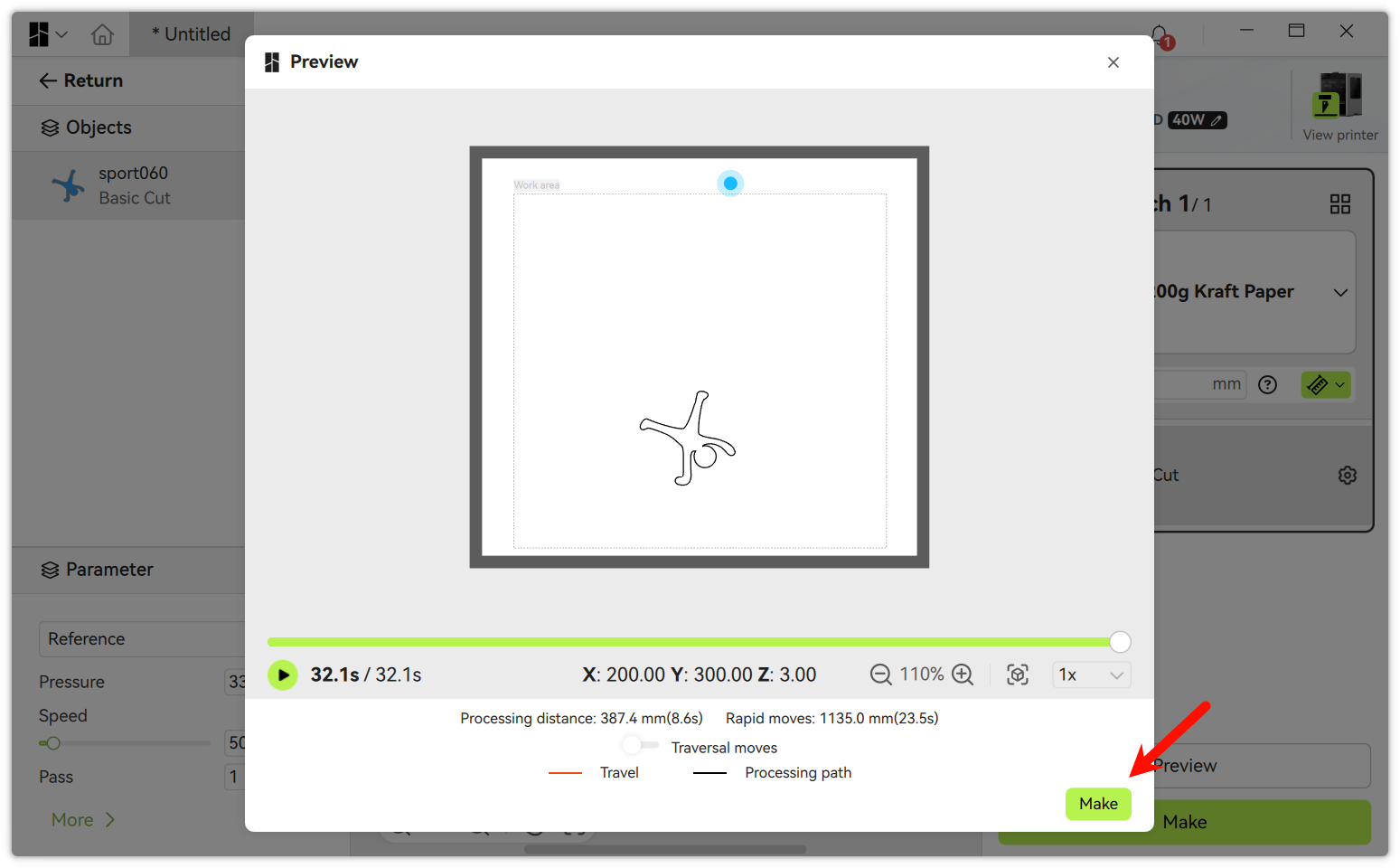

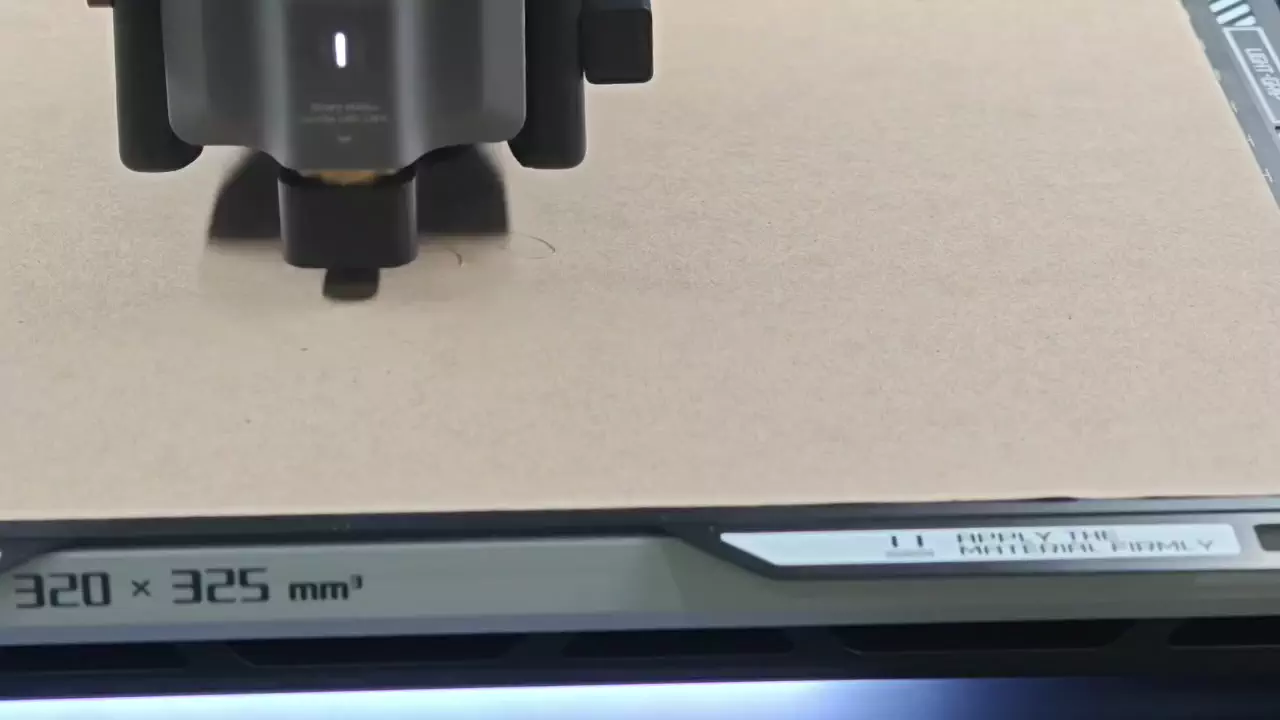

Después de confirmar que la ruta de corte es correcta, haga clic en "Hacer" para iniciar la tarea de procesamiento.
Además de este método de procesamiento, también recomendamos utilizar “print then cut”.
Instalación del Módulo de Pluma (Si se necesita la función de dibujo)
Retire el calibrador de altura del soporte de pluma e instálelo en la parte inferior.
Gire el soporte de pluma en sentido antihorario para aflojarlo. Inserte una pluma en la parte inferior y luego gire el soporte en sentido horario para apretarlo.
Al retirar e instalar la herramienta para el soporte de hoja, puede usar un soporte de hoja impreso en 3D y una herramienta de asistencia para hoja. Si no tiene una herramienta de asistencia de impresión, tire hacia abajo del soporte de hoja por los bordes redondeados para retirarlo. La hoja es afilada. Proceda con cuidado para evitar lesiones.
Inserte el módulo de pluma en el módulo de corte.
