Descripción del problema
El sistema H2C utiliza calentamiento por inducción electromagnética, donde la corriente alterna a través de la bobina genera un efecto de corrientes parasitas para calentar el hotend derecho. Una condición de circuito abierto en el conjunto de bobina impedirá el funcionamiento adecuado de calentamiento. La causa más probable es un mal contacto eléctrico debido a tornillos de fijación del bloque de terminales aflojados.
Solución de problemas
Herramientas, equipos y materiales
- Llave Allen H1.5
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar que los tornillos del conector de la bobina estén apretados.
Consulte esta wiki: Reemplazar el ventilador de capa H2D, y retire la cubierta trasera del cabezal.

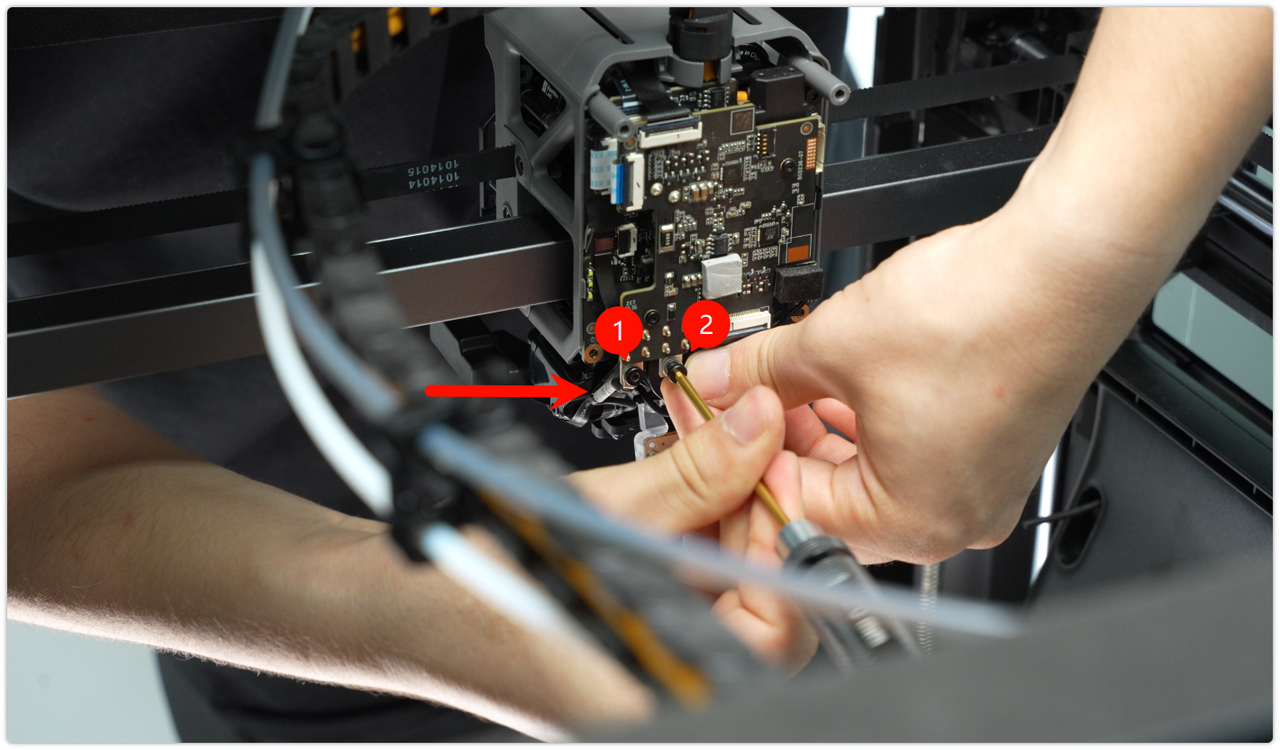

Después de retirar la cubierta, verifique que los tornillos mostrados en el diagrama estén apretados. Utilice una llave Allen H2.0 para instalar los dos tornillos de fijación M3×6, asegurándose de que el cable con etiqueta blanca esté conectado al conector del lado izquierdo. Después de conectar, tire suavemente del cable para confirmar que está seguro.
Nota: Después de la instalación, asegúrese de que los dos cables no estén en contacto (cortocircuito). El cable con etiqueta blanca debe instalarse en el conector del lado izquierdo.
Paso 2. Medir la continuidad del elemento de calentamiento de la bobina.

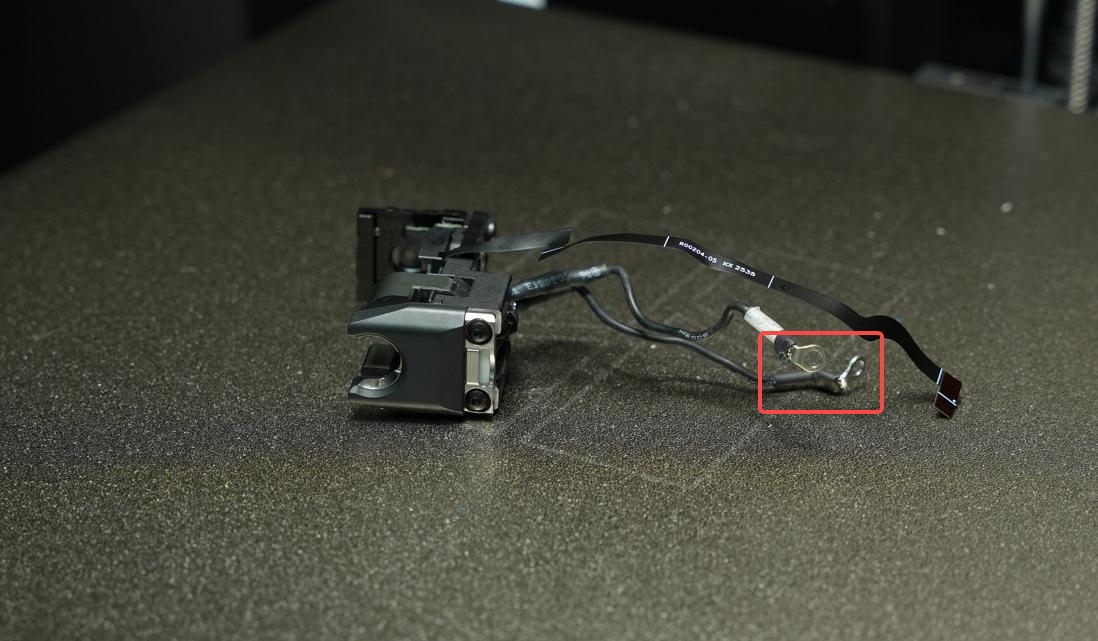

Si posee un multímetro, mida la continuidad de los terminales de la bobina para confirmar si existe un circuito abierto (por ejemplo, resistencia infinita).
