El material de empaque y los accesorios pueden actualizarse periódicamente. Por favor, refiérase a la versión que reciba.
Para garantizar un proceso de devolución o cambio sin complicaciones, recomendamos que conserve todos los materiales de empaque originales durante al menos 30 días.
Guía de video

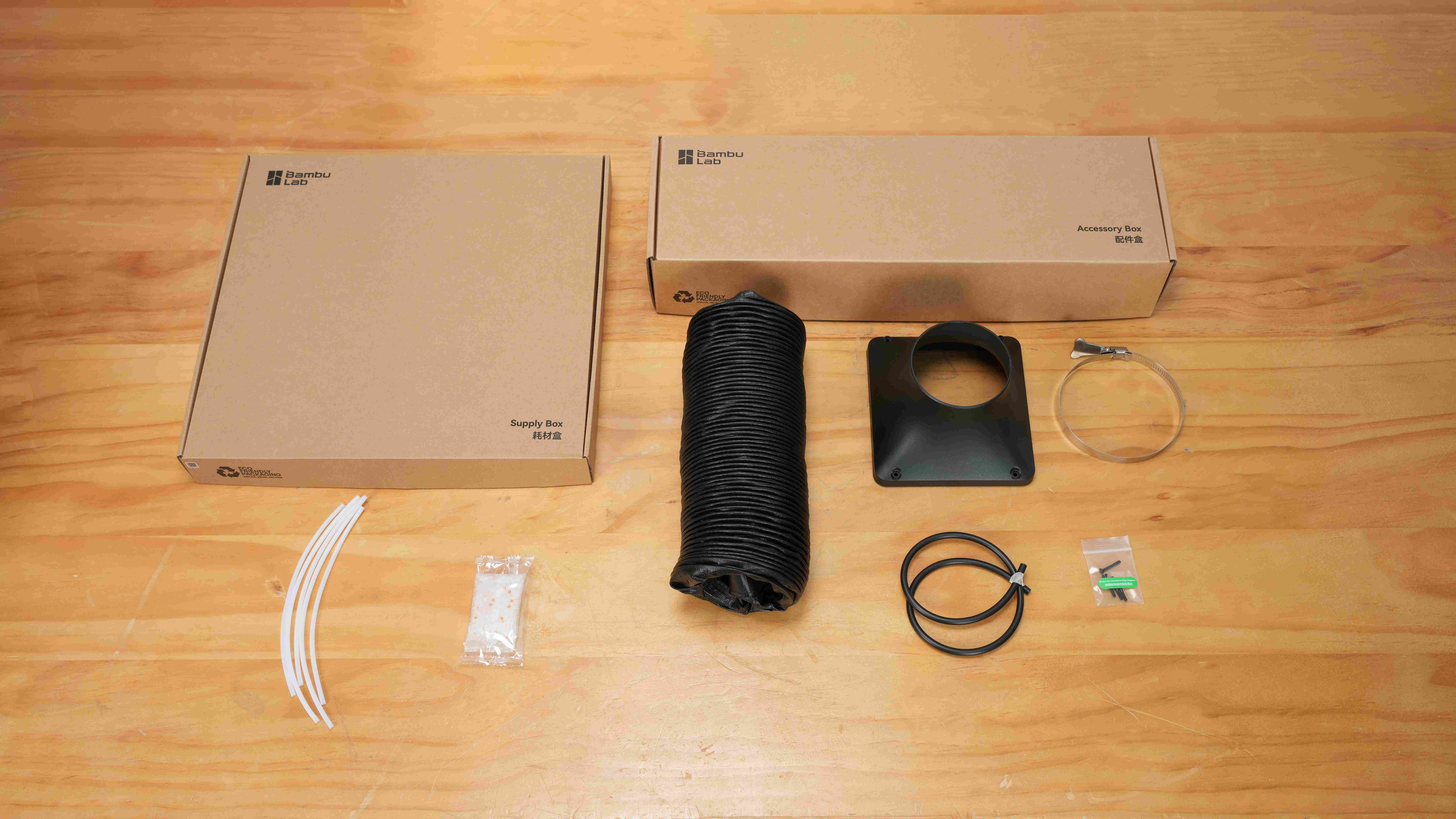

Accesorios incluidos
Combo AMS:
Combo láser:
Guía de instalación del módulo láser
Guía de instalación del módulo de corte
📂 Visite Lista de empaque H2C para obtener una lista detallada de los accesorios incluidos.
Procedimientos

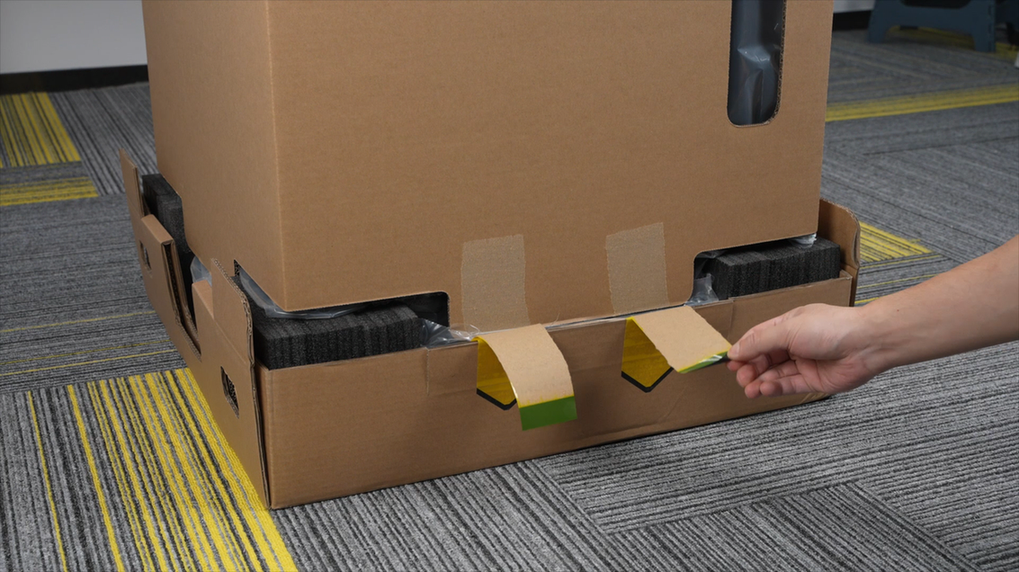

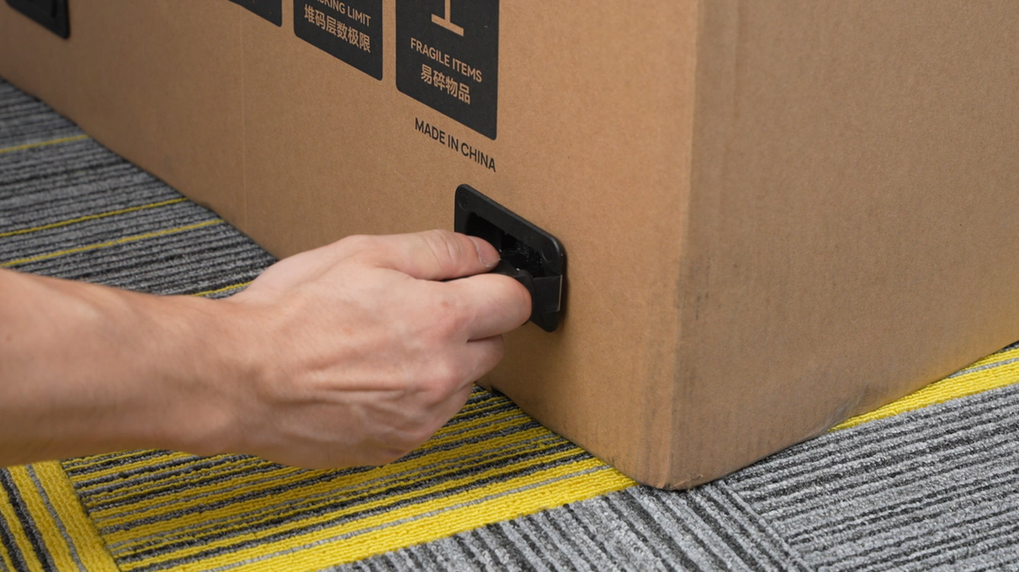

Paso 1. Retirar los 4 sujetadores de clip de caja en la parte inferior.

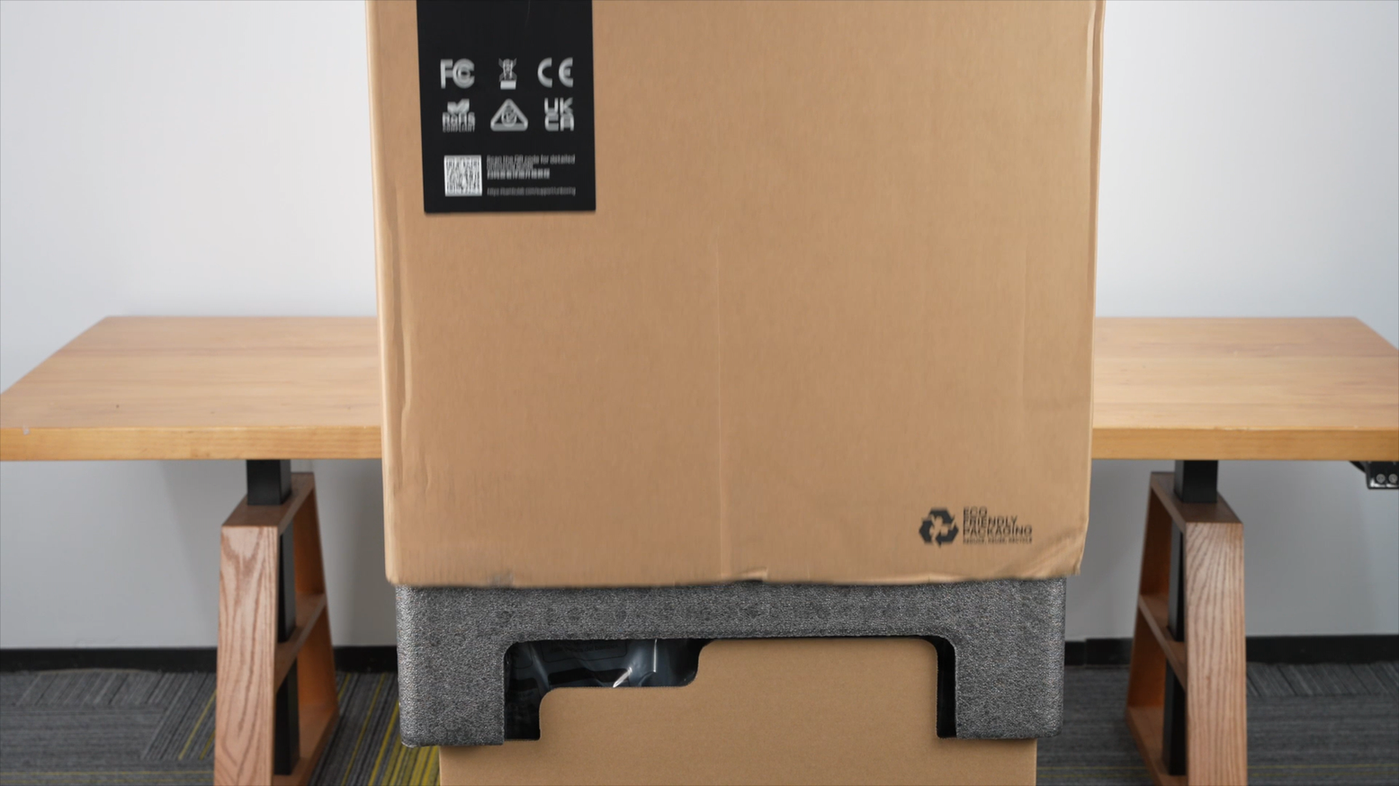

Paso 2. Levantar y retirar la caja exterior.

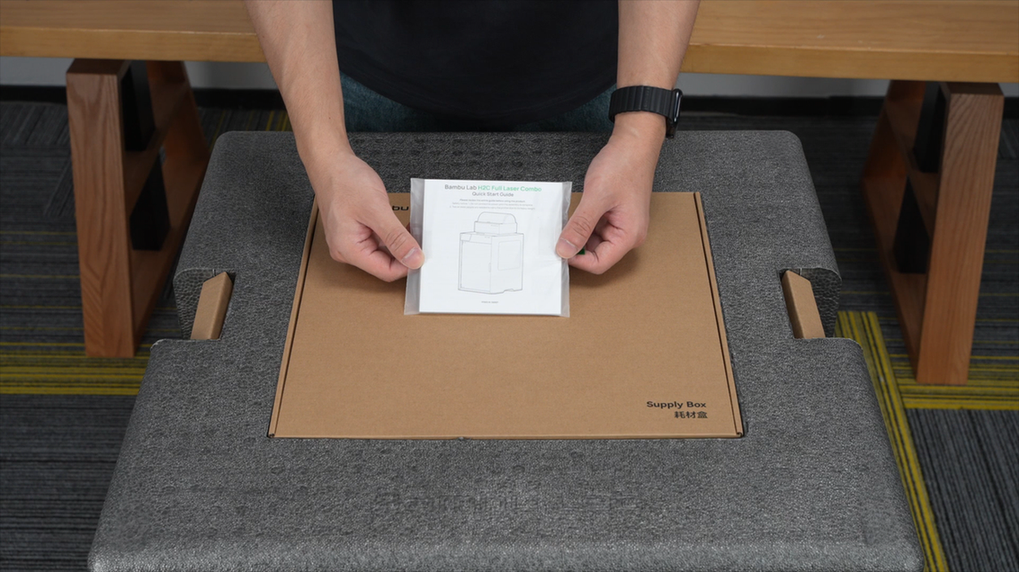

Paso 3. Leer cuidadosamente la guía de inicio rápido para obtener pasos detallados.

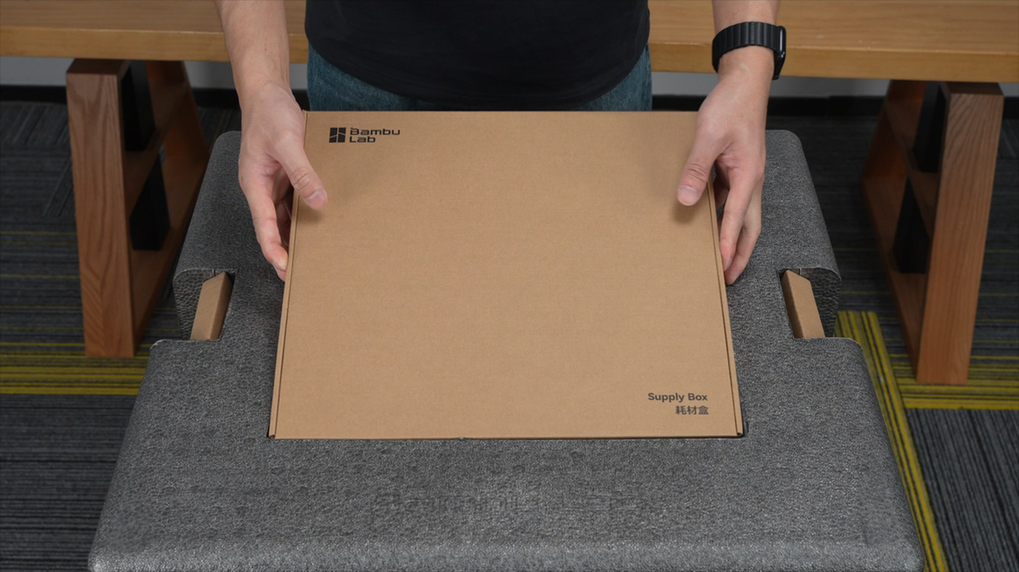

Paso 4. Sacar la caja de suministro (combo láser) o la caja de accesorios (combo AMS).

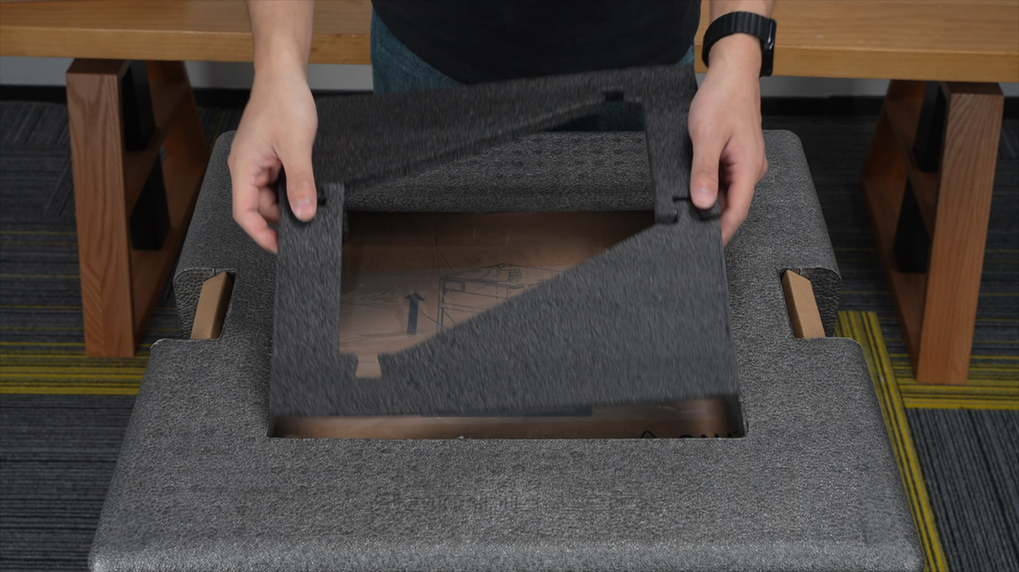

Paso 5. Retirar la espuma.
Paso 6. Retirar las 4 cintas en la parte inferior.
Paso 7. Retirar los materiales de empaque y el cojín de aire.

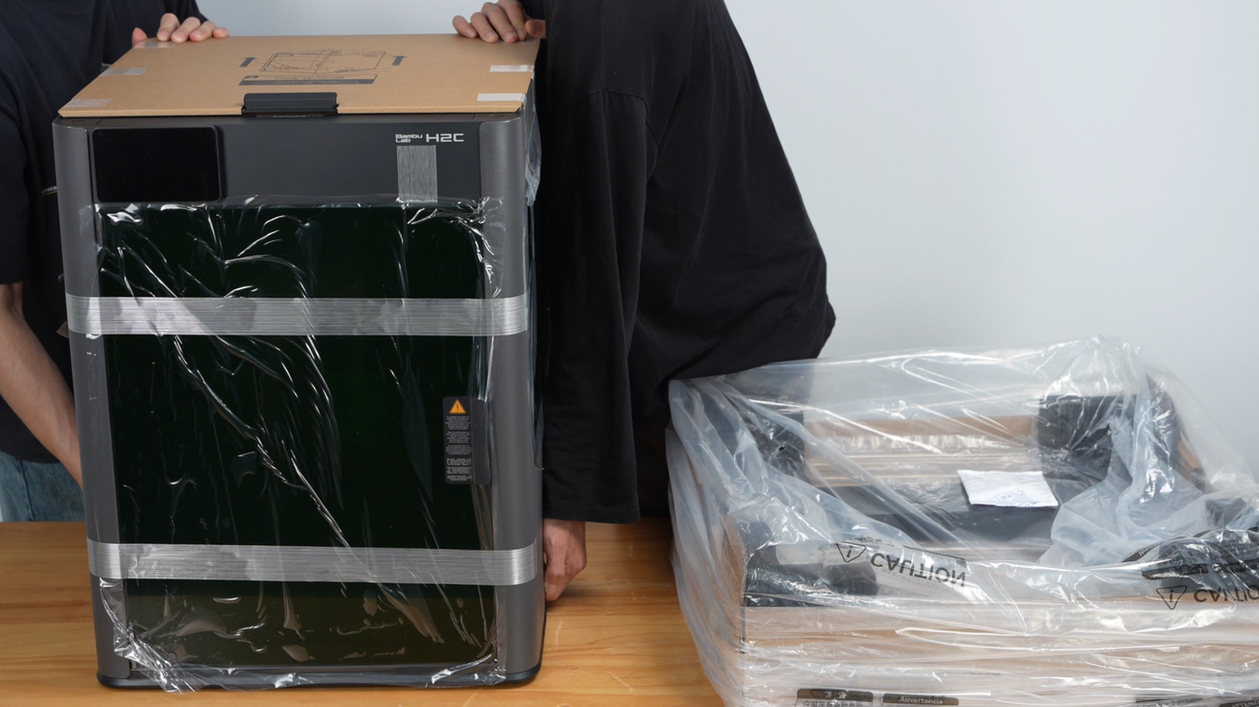

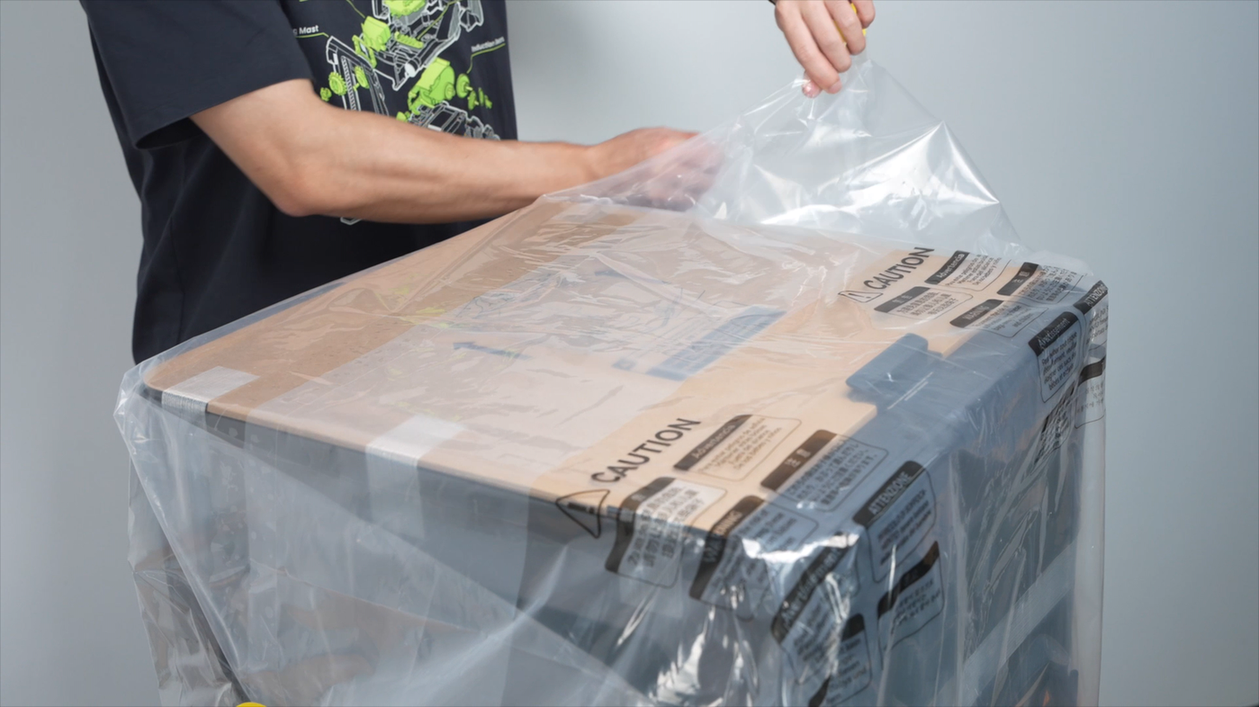

Paso 8. Despegar las etiquetas en ambos lados y la apertura de la bolsa.

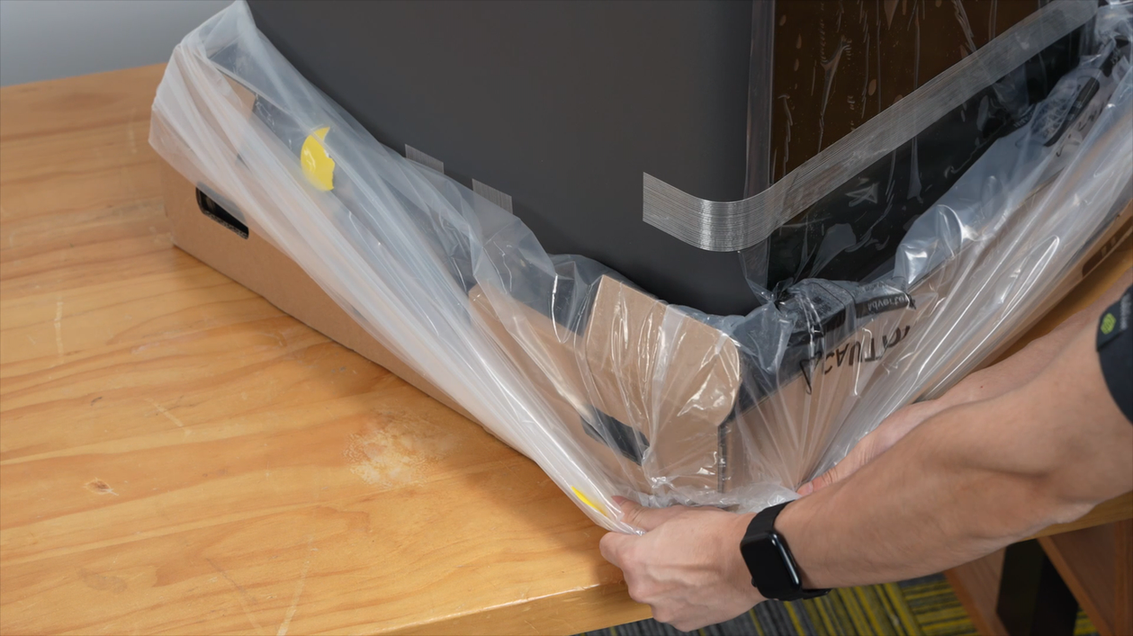

Paso 9. Bajar la bolsa y enrollarla en las cuatro esquinas.
Paso 10. Dos personas levantan y colocan la impresora sobre una superficie estable.

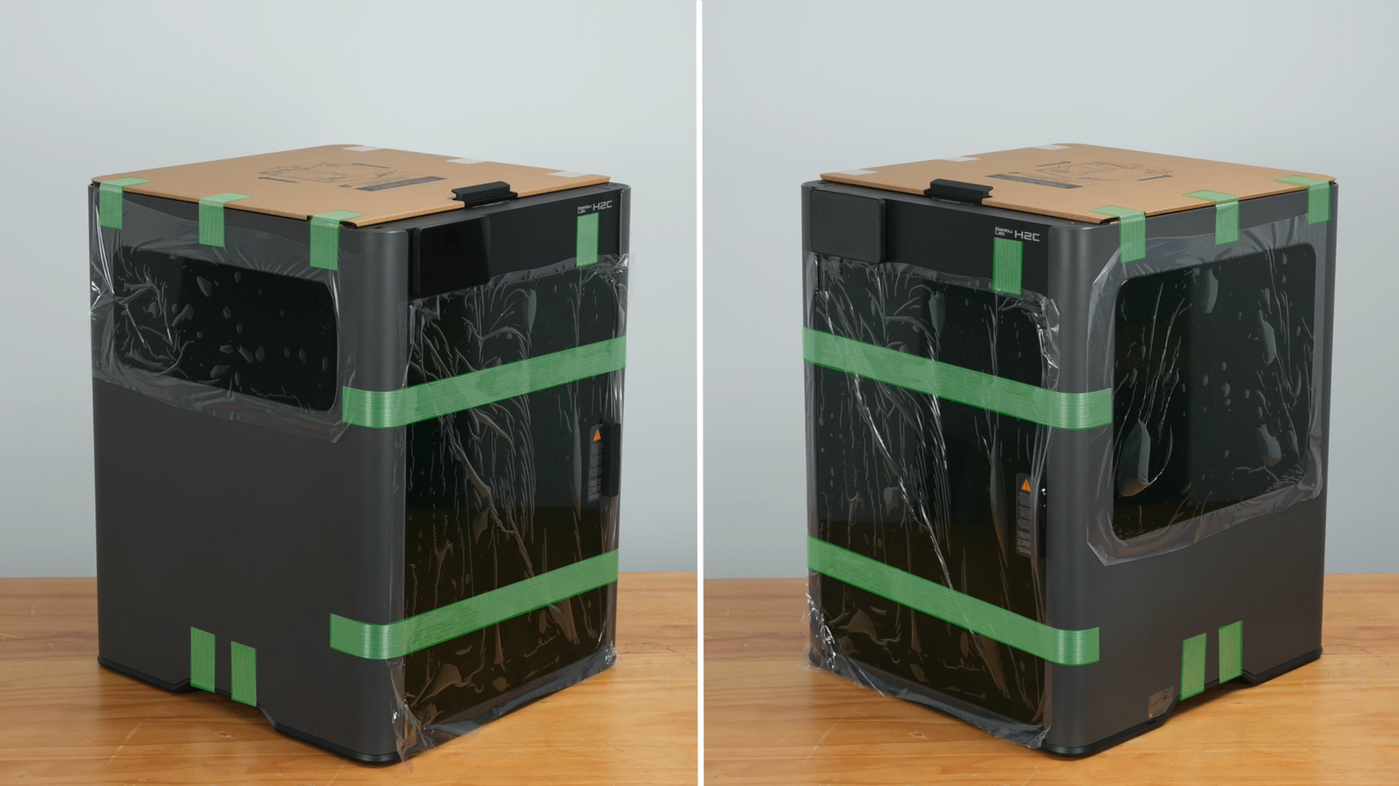

Paso 11. Retirar las películas protectoras y cintas circundantes.

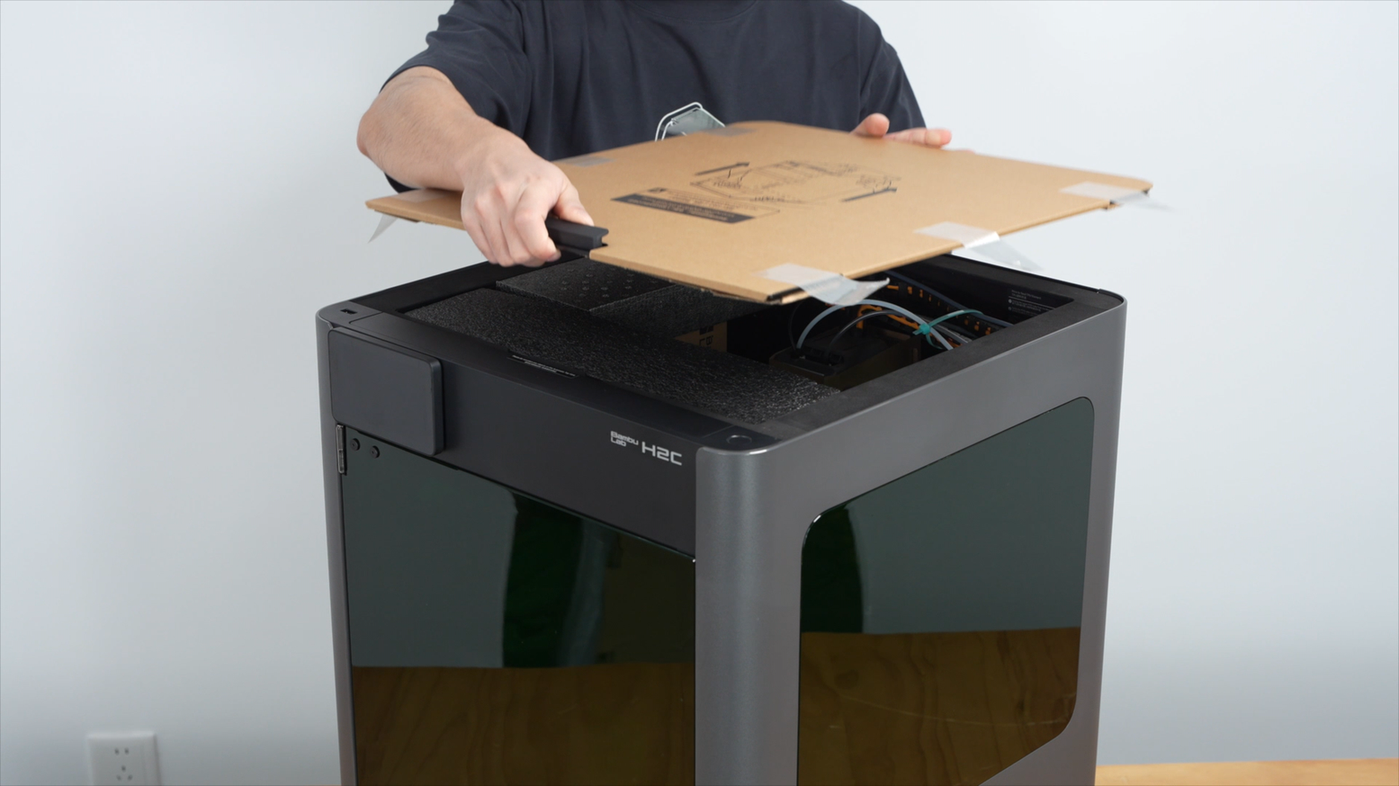

Paso 12. Retirar la tapa superior.

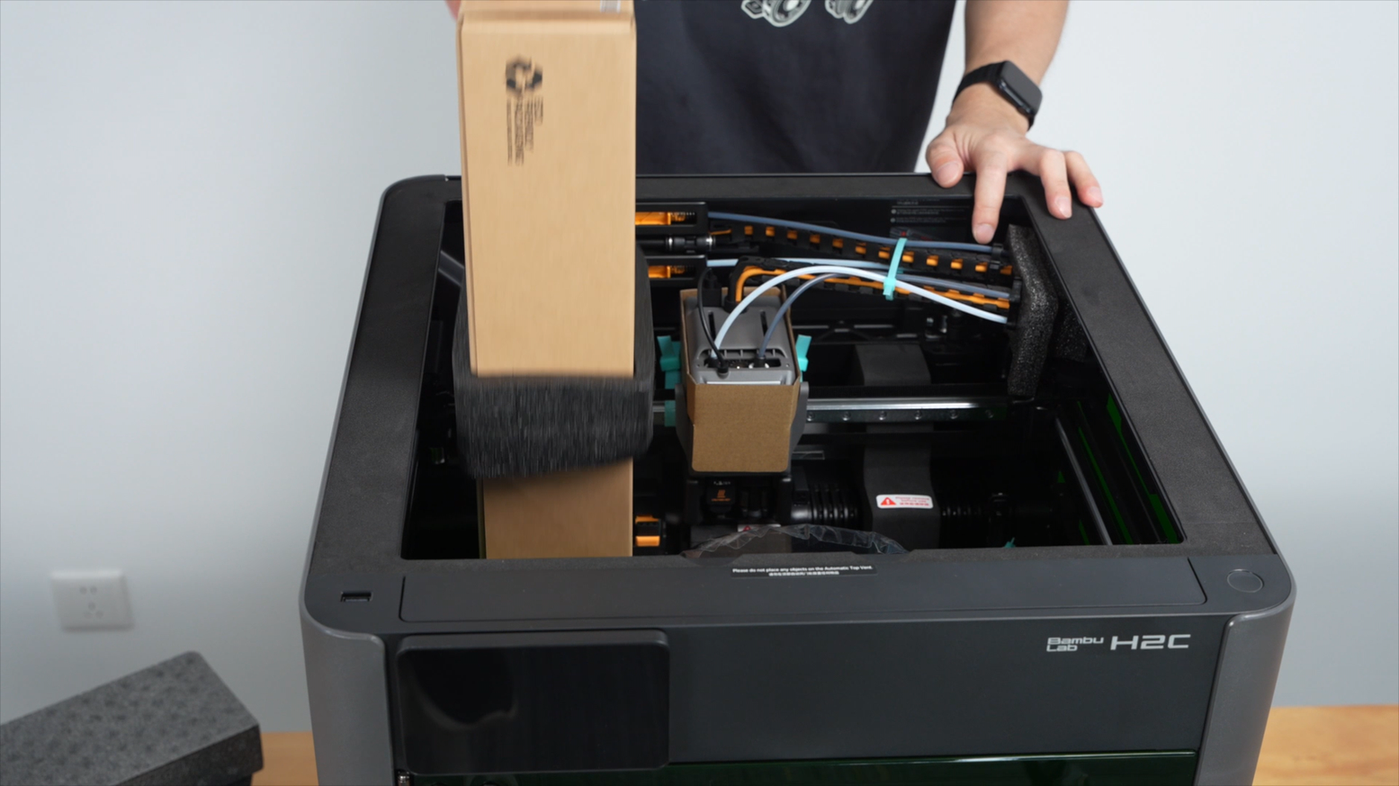

Paso 13. Retirar las espumas.

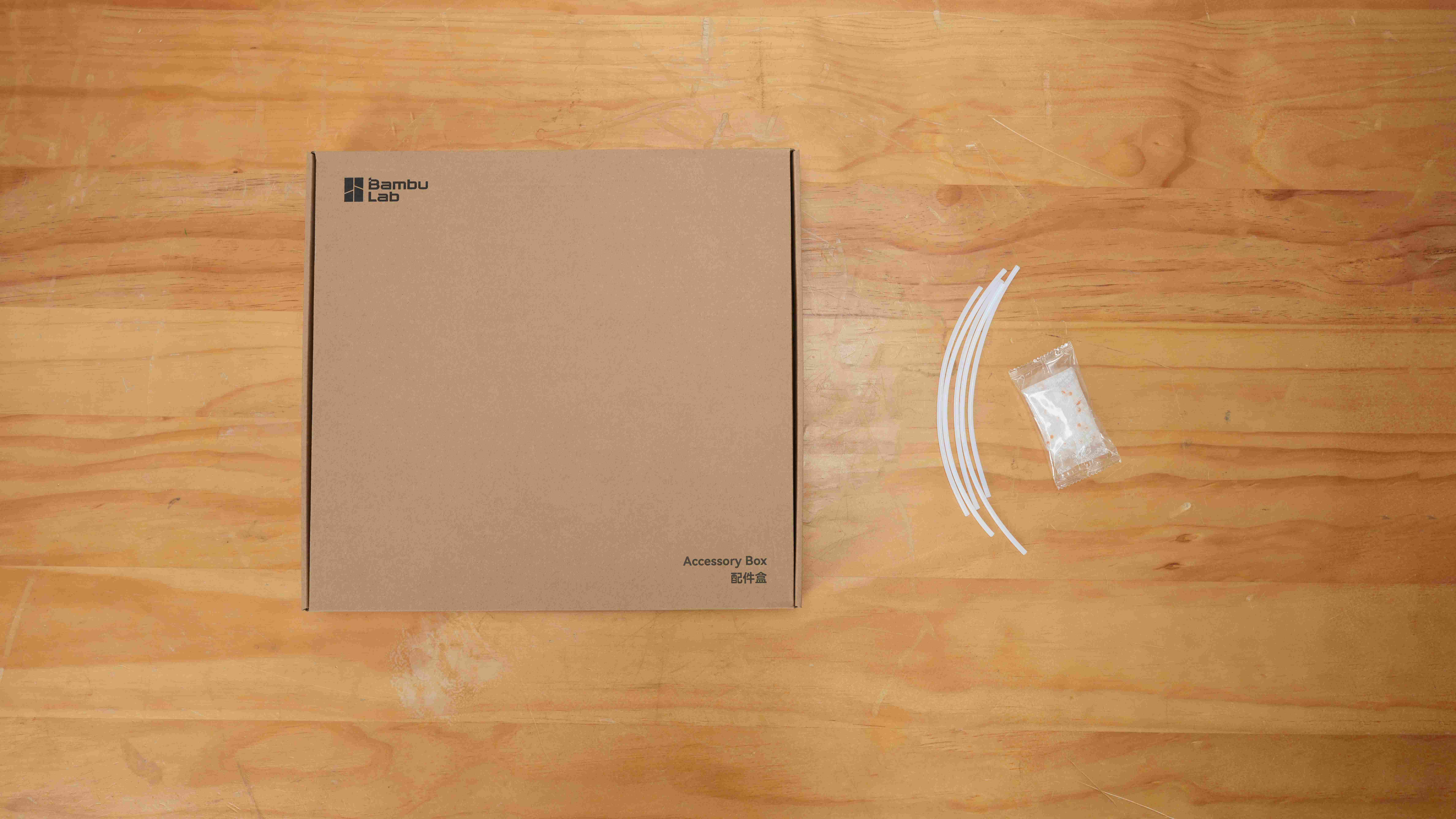

Paso 14. Sacar la caja de accesorios.
Tenga en cuenta que solo el combo láser incluye esta caja.
Paso 15. Utilizar una llave allen H2.0 para retirar los tornillos y desbloquear el AMS 2 Pro.

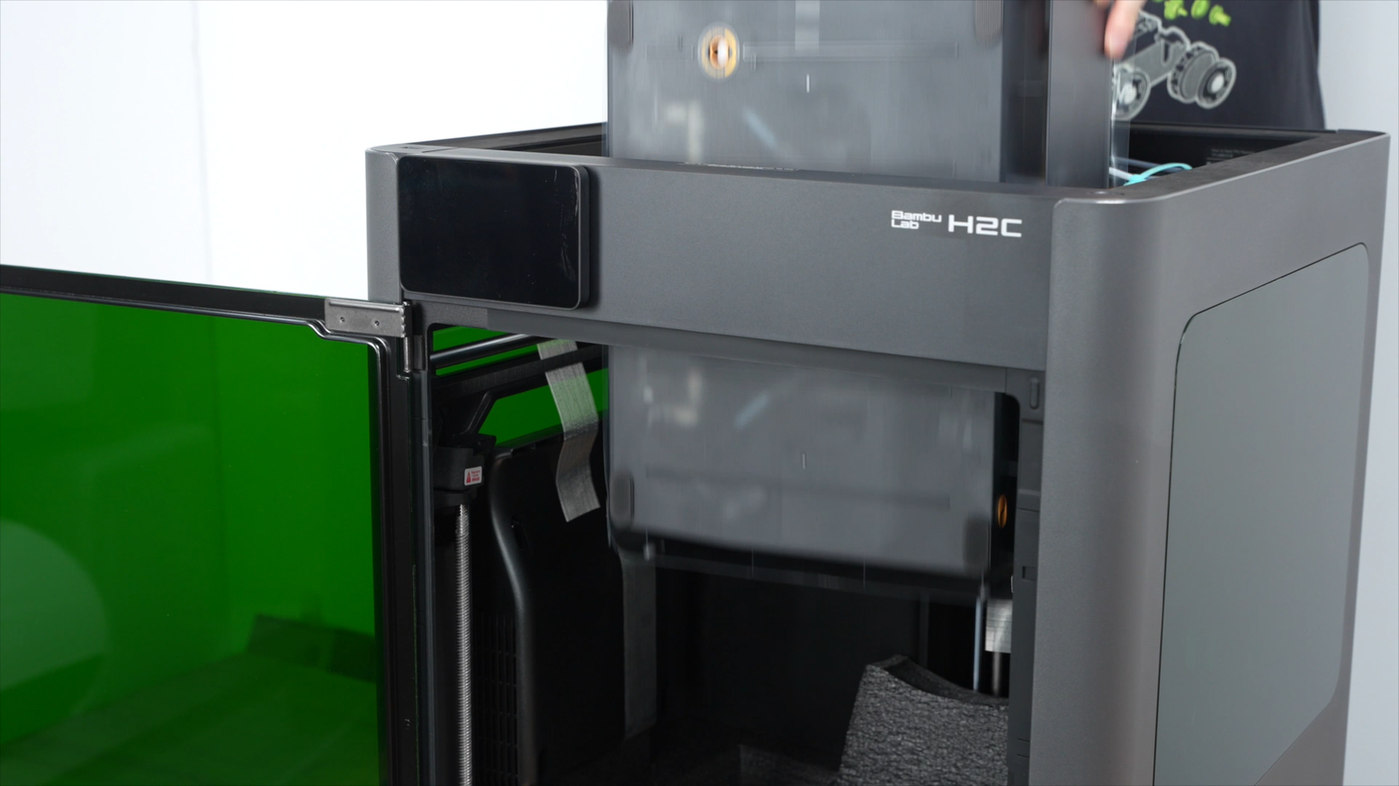

Paso 16. Sacar el AMS 2 Pro.
Después de sacar el AMS 2 Pro, algunas espumas que aseguran el AMS 2 Pro dentro de la impresora caerán. Retírelas.
Paso 17. Utilizar la llave allen H2.0 para retirar los 4 tornillos. Luego retirar el soporte.

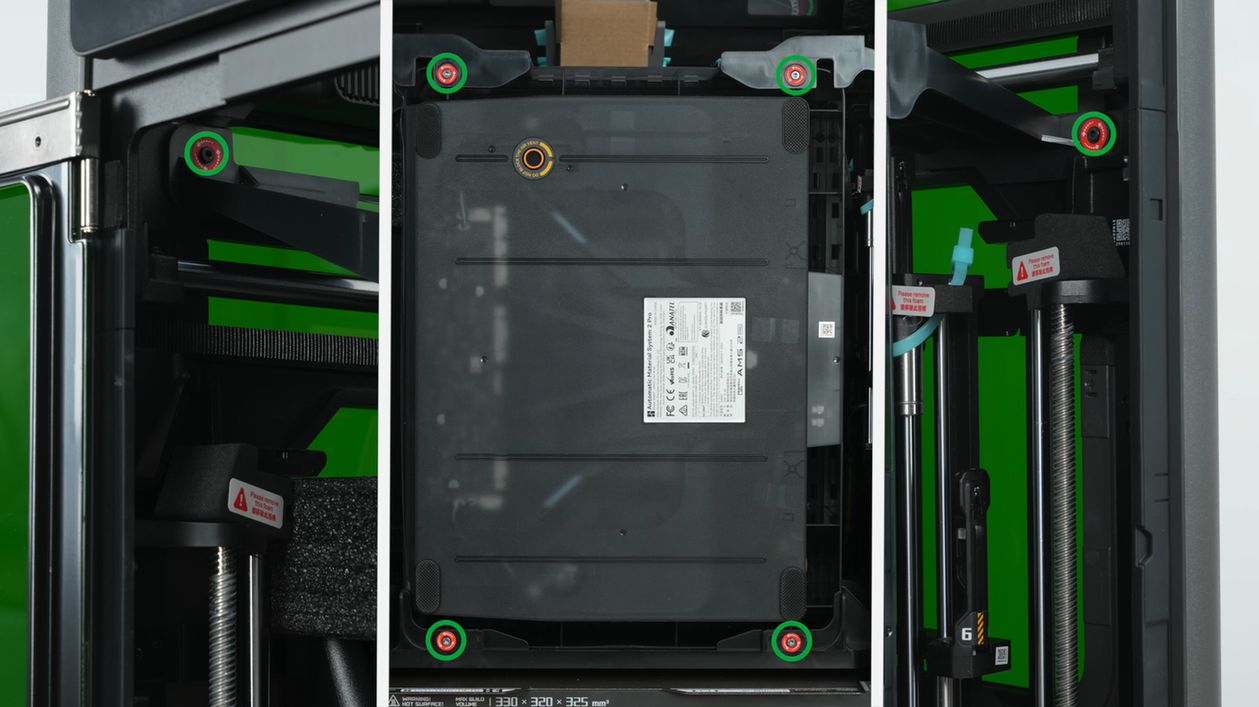

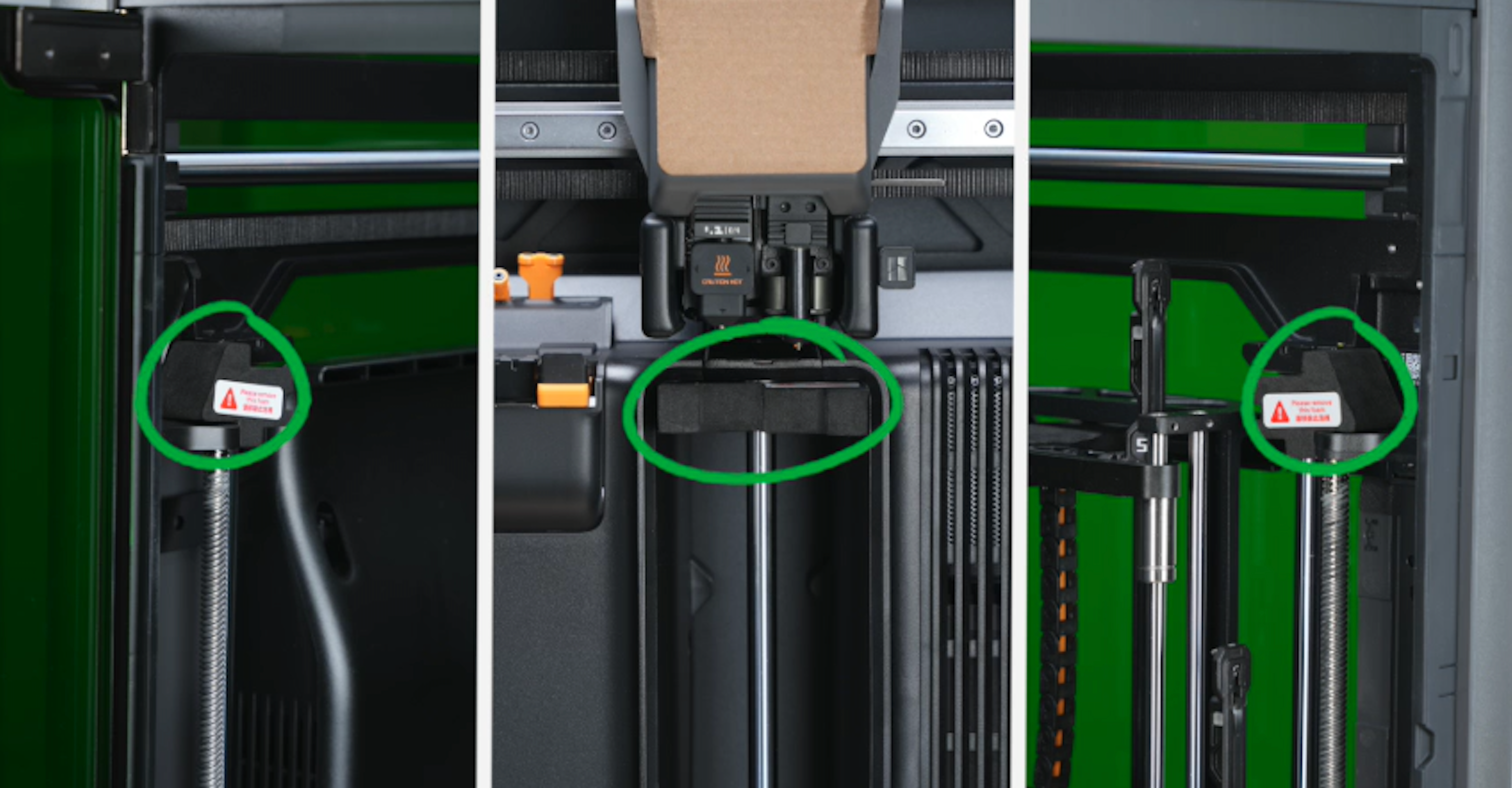

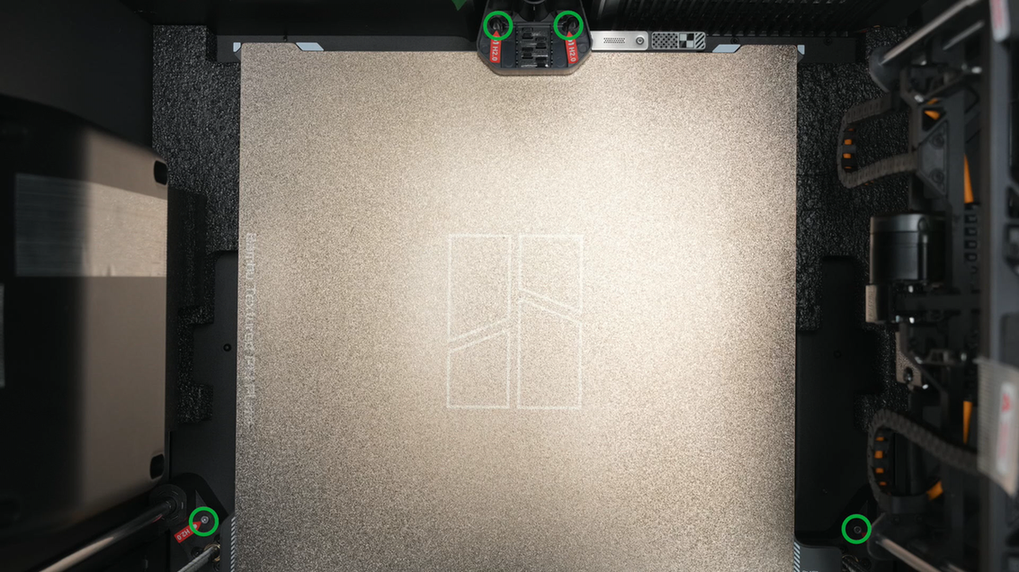

Paso 18. Utilizar la llave allen H2.0 para retirar los 4 tornillos y desbloquear la cama caliente.

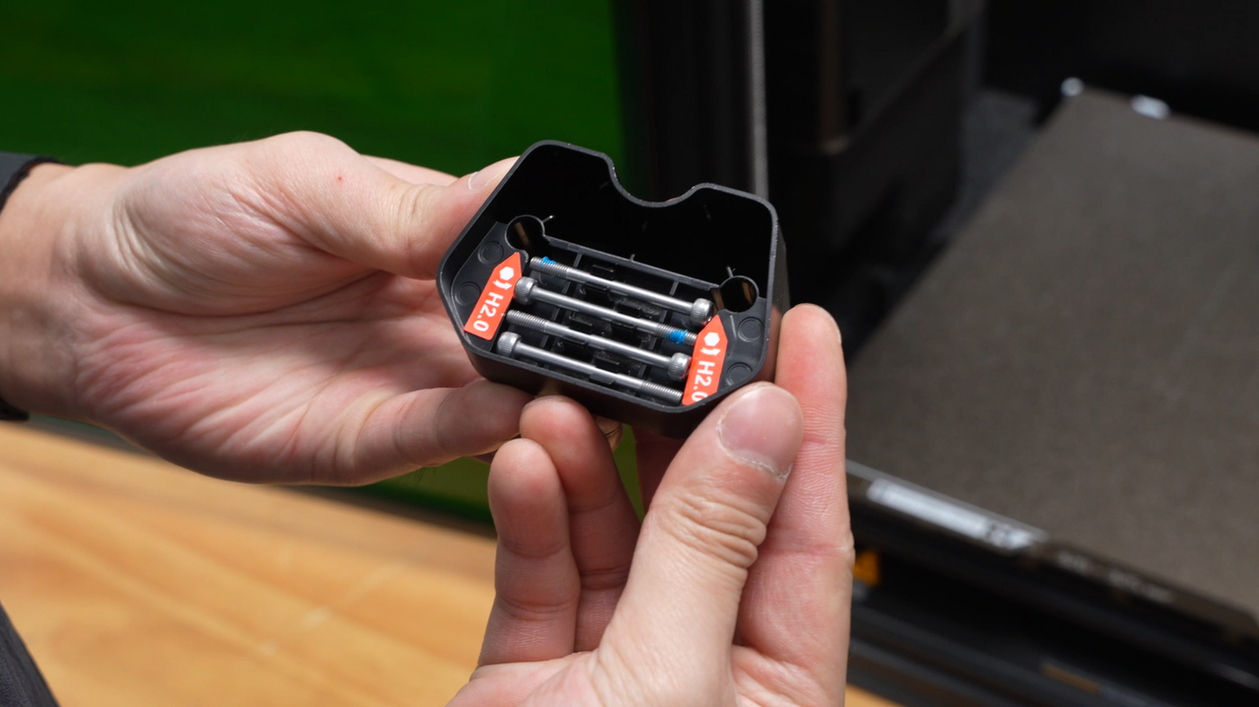

Este soporte se puede utilizar para sostener los tornillos que aseguran la cama caliente.

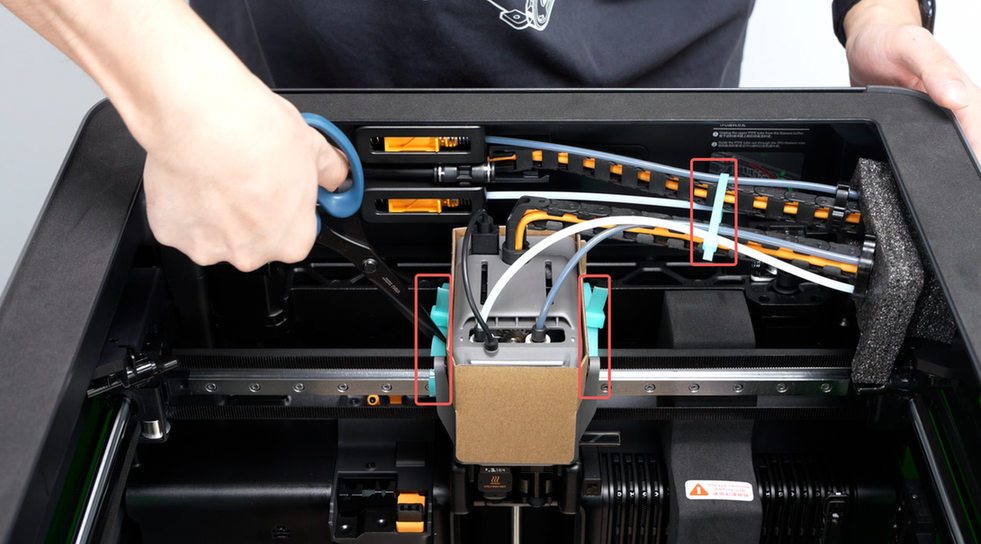

Paso 19. Retirar las correas de plástico cerca del cabezal.
Tenga cuidado de no cortar la correa.

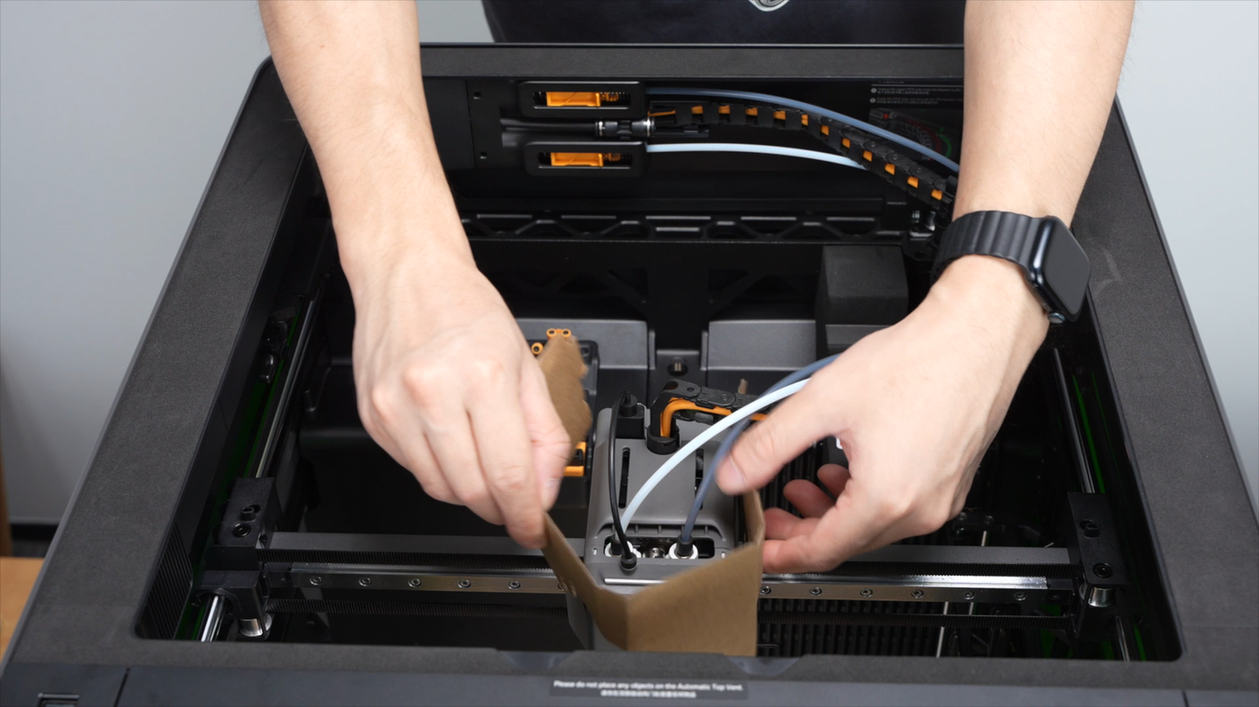

Paso 20. Jalar el cabezal hacia la puerta frontal y retirar el cartón que lo cubre.

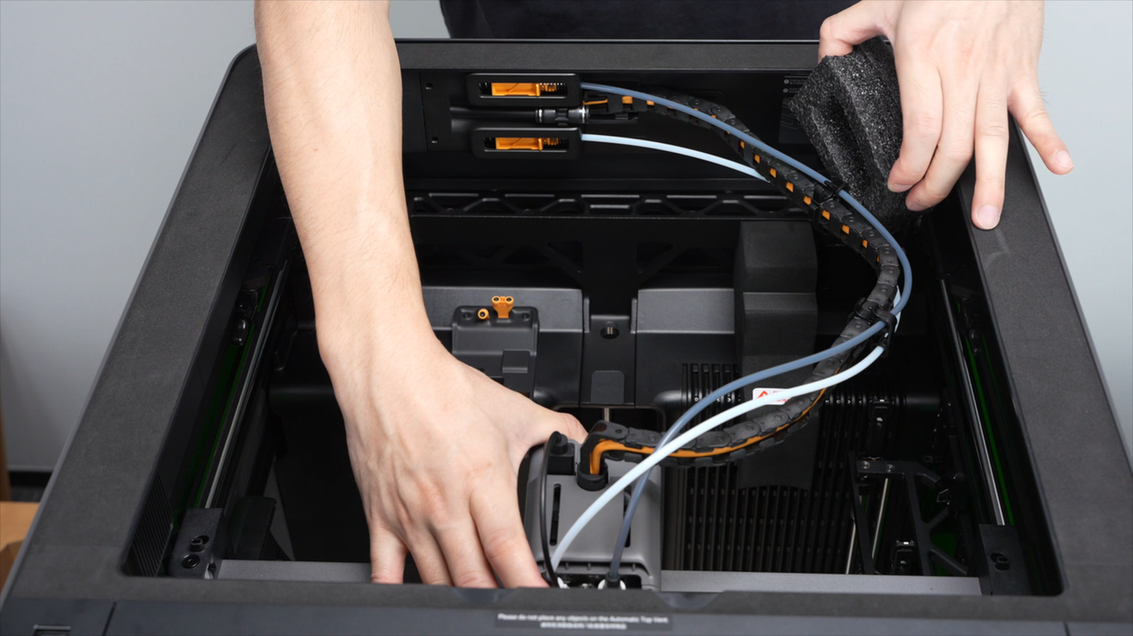

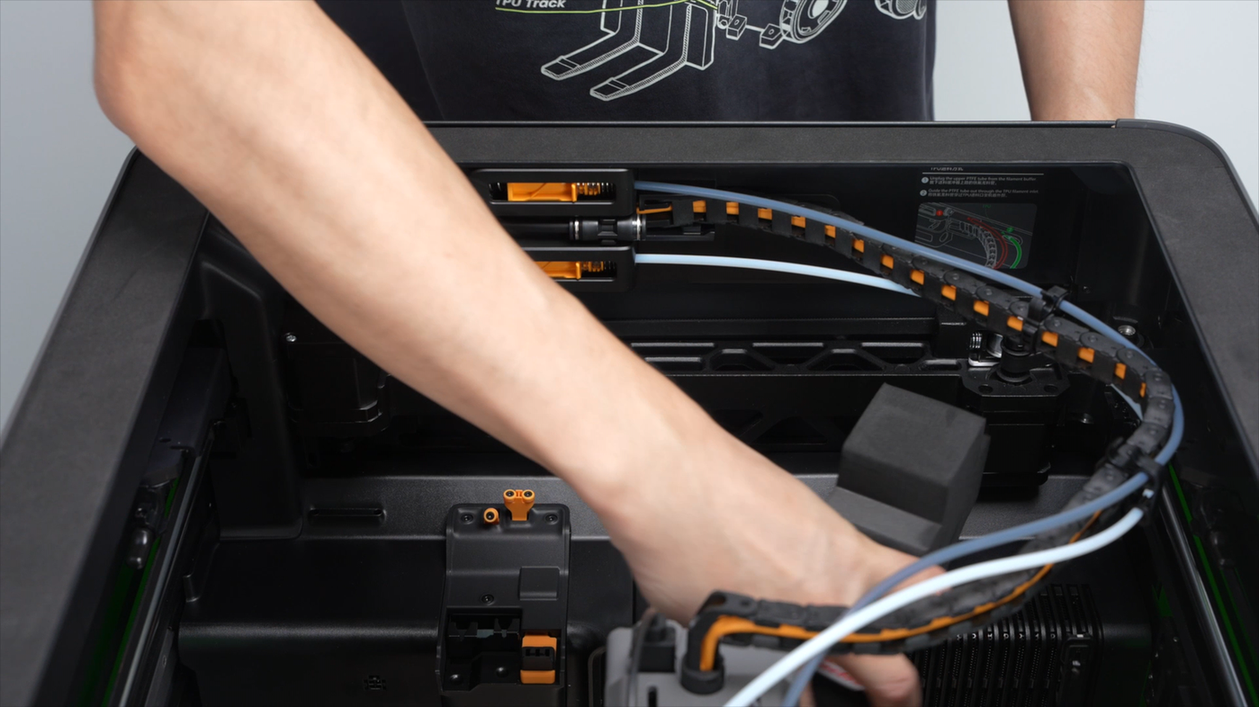

Paso 21. Continuar jalando el cabezal hacia adelante y retirar lentamente la espuma en la cadena de cables.
No doblar la cadena de cables para evitar dañarla.
Paso 22. Retirar las correas de plástico y las espumas en el soporte del hotend de inducción.
Tenga cuidado de dónde colocar las tijeras para evitar dañar el soporte.
Paso 23. Sacar la espuma sobre el filtro de aire.
Paso 24. Retirar las espumas en los husillos.

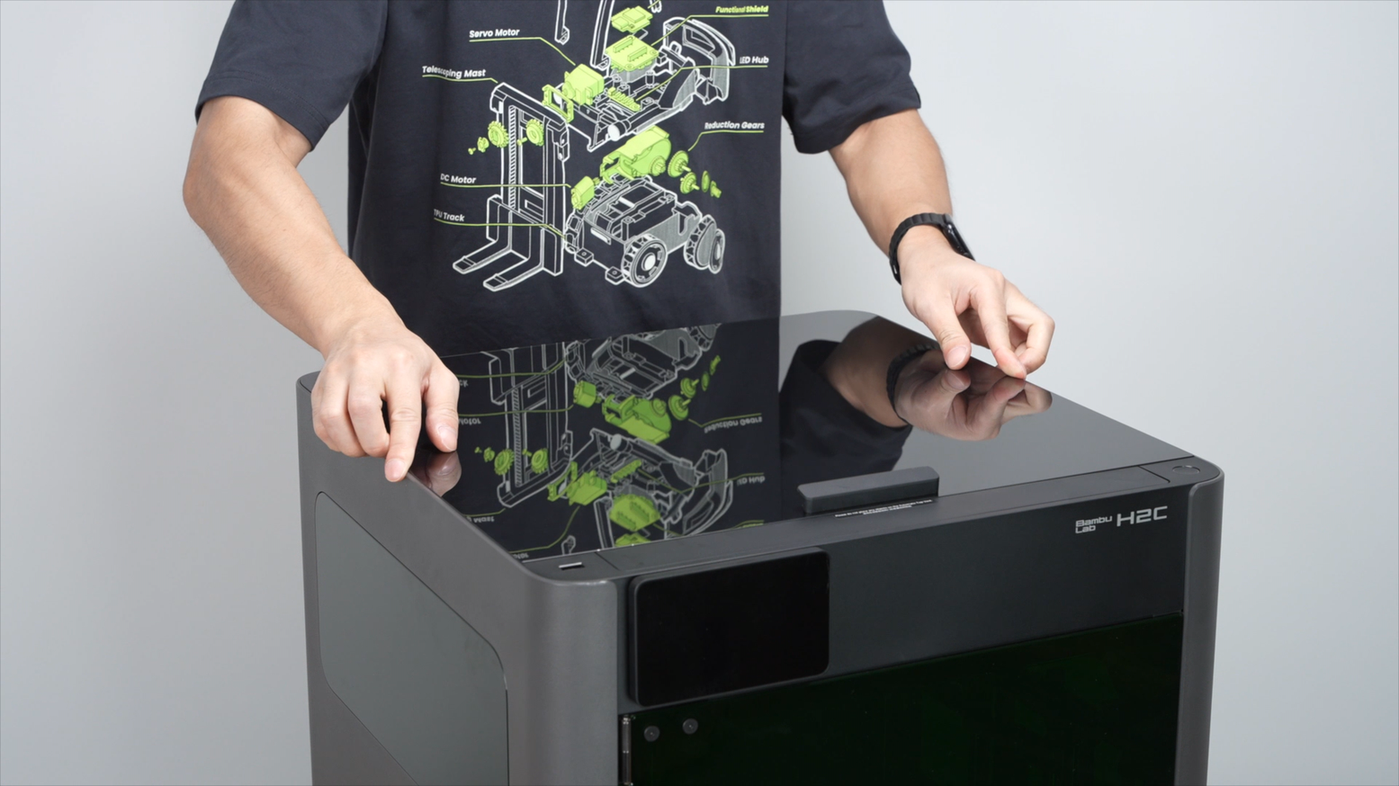

Paso 25. Colocar la tapa superior sobre la impresora.
Paso 26. Utilizar la llave allen H2.0 para retirar el tornillo que fija la bomba de aire (este paso solo aplica para el combo láser).
Desenroscar y sacar lentamente para evitar que caiga dentro de la impresora.

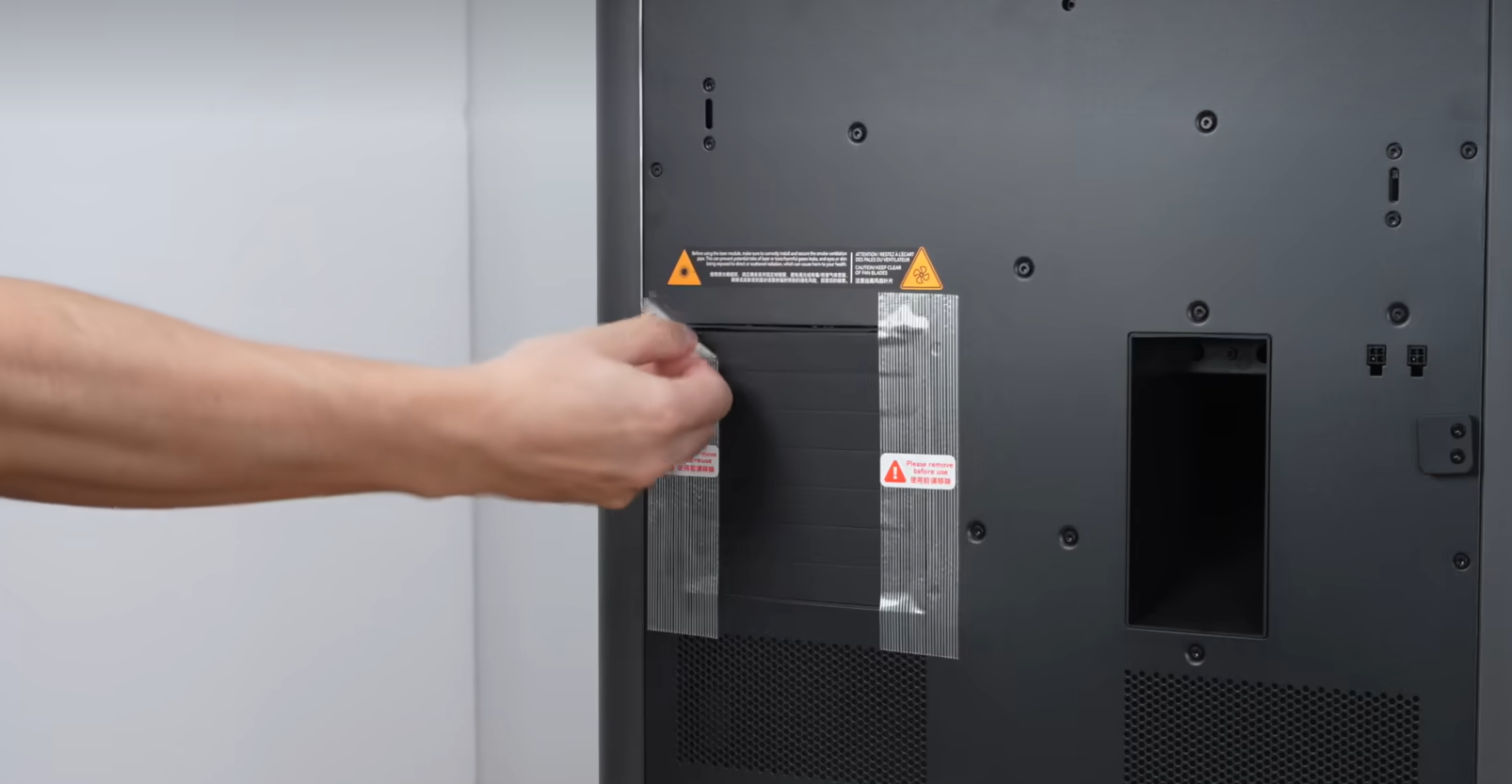

Paso 27. Retirar las cintas en la salida de la cámara activa.

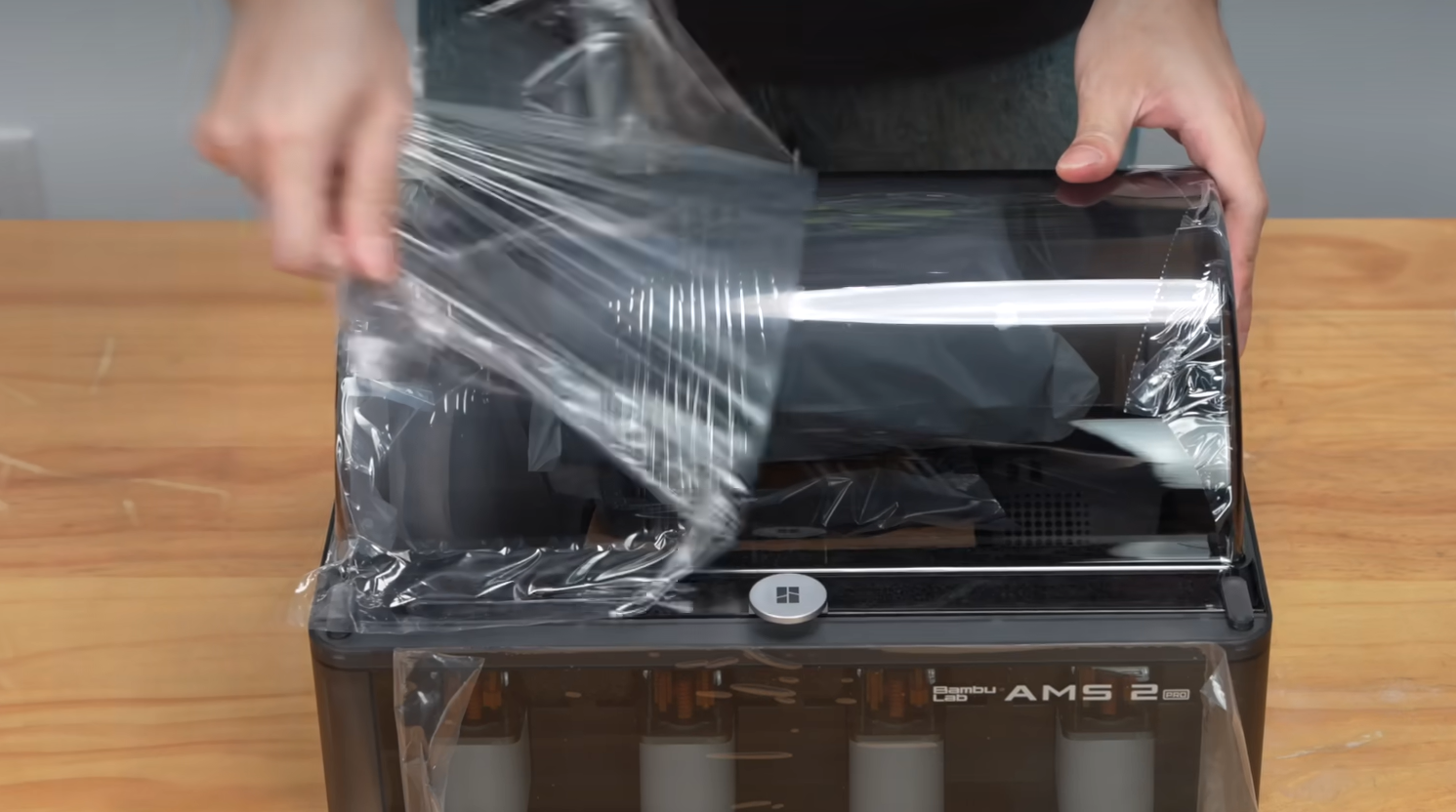

Paso 28. Retirar las películas protectoras en el exterior y en el interior del AMS 2 Pro.
Paso 29. Sacar todos los accesorios y la espuma del AMS 2 Pro.
Si tiene múltiples productos AMS, puede instalar unidades adicionales AMS según la Guía de conexión de múltiples modelos AMS.
Paso 30. Sacar el desecante. Retirar la bolsa de empaque exterior y colocarla de nuevo.
Paso 31. Sacar el tubo PTFE largo. Insertarlo en la salida de filamento del AMS 2 Pro.
Paso 32. Insertar el otro extremo en el acoplador superior de la impresora. Empujar hasta que el tubo no pueda moverse hacia adelante. El tubo está insertado completamente si se puede ver desde la ventana en el buffer.
Paso 33. Insertar el cable de 6 pines en cualquier puerto del AMS 2 Pro y el otro extremo en la impresora.
Paso 34. Alinear la ranura y deslizar el soporte de carrete en su lugar.
Paso 35. Sacar el tubo PTFE corto. Insertar un extremo en el soporte de carrete y el otro extremo en el otro acoplador de la impresora. Empujar el tubo hasta que no pueda moverse hacia adelante. El tubo está insertado completamente si se puede ver desde la ventana en el buffer.

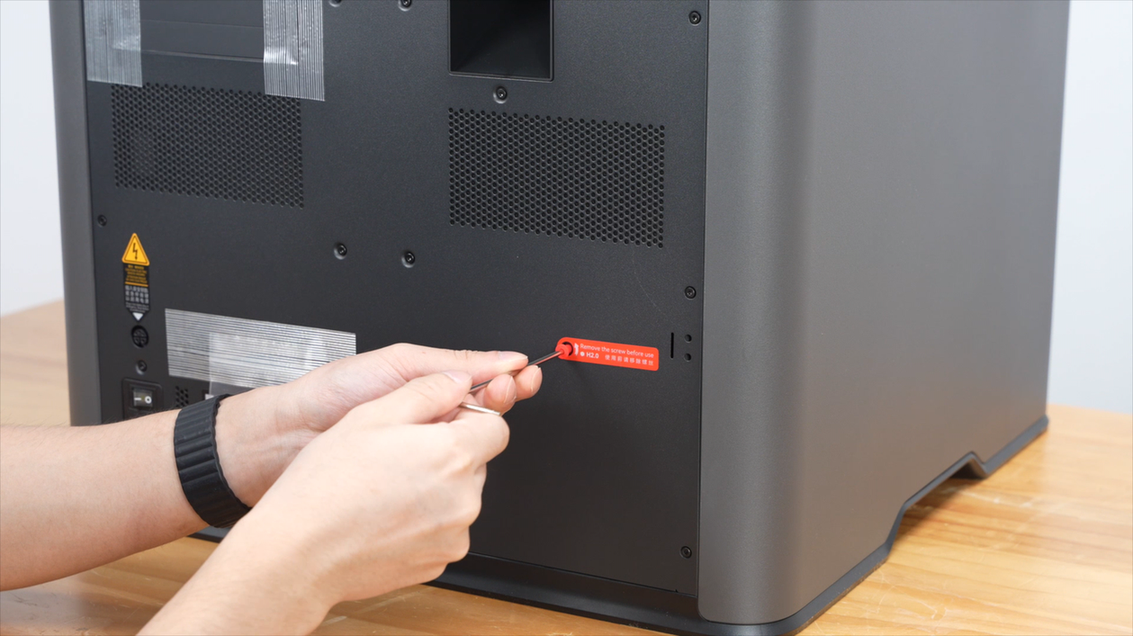

Paso 36. Sacar la llave de seguridad en la parte posterior. Alinear e insertar la llave de seguridad.
Paso 37. Insertar el cable de alimentación y encender la impresora.

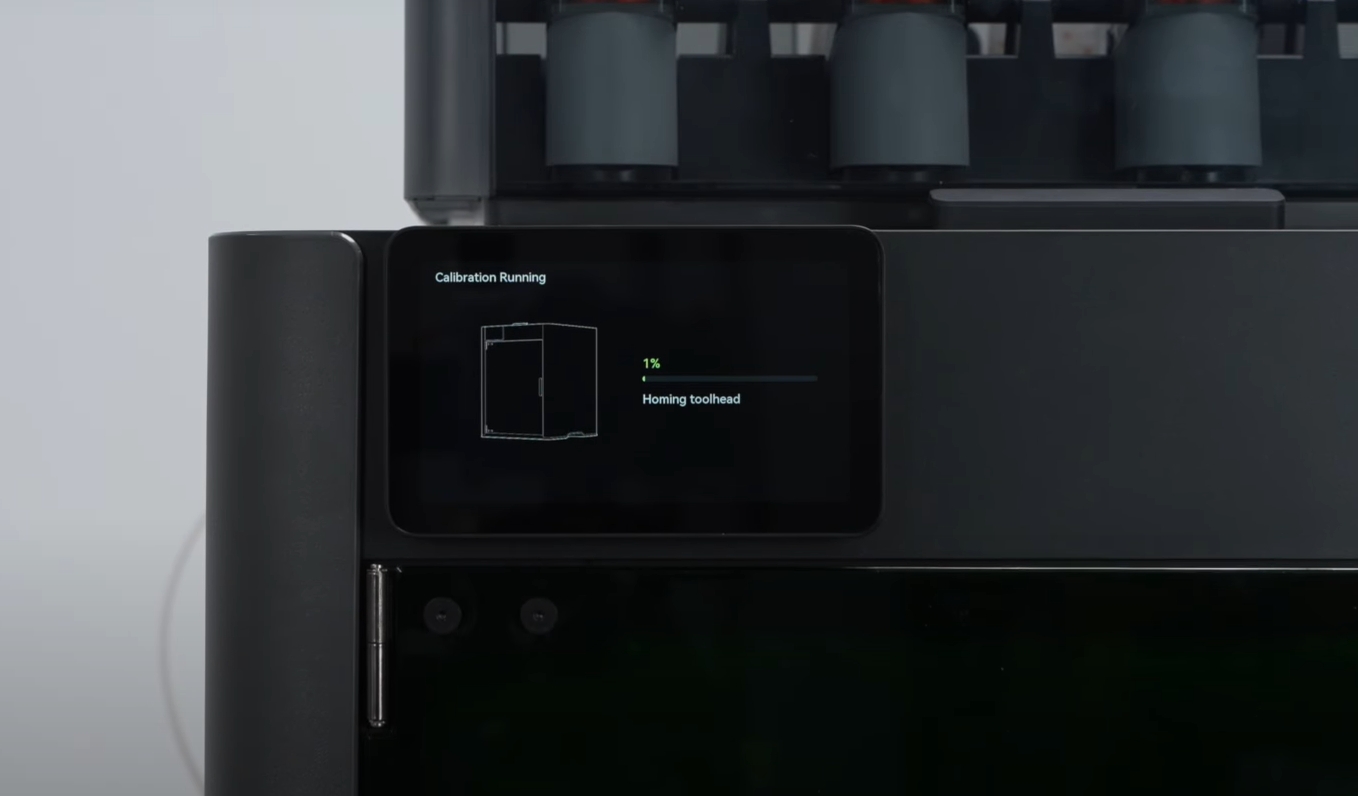

Paso 38. Seguir las instrucciones para realizar la calibración inicial.

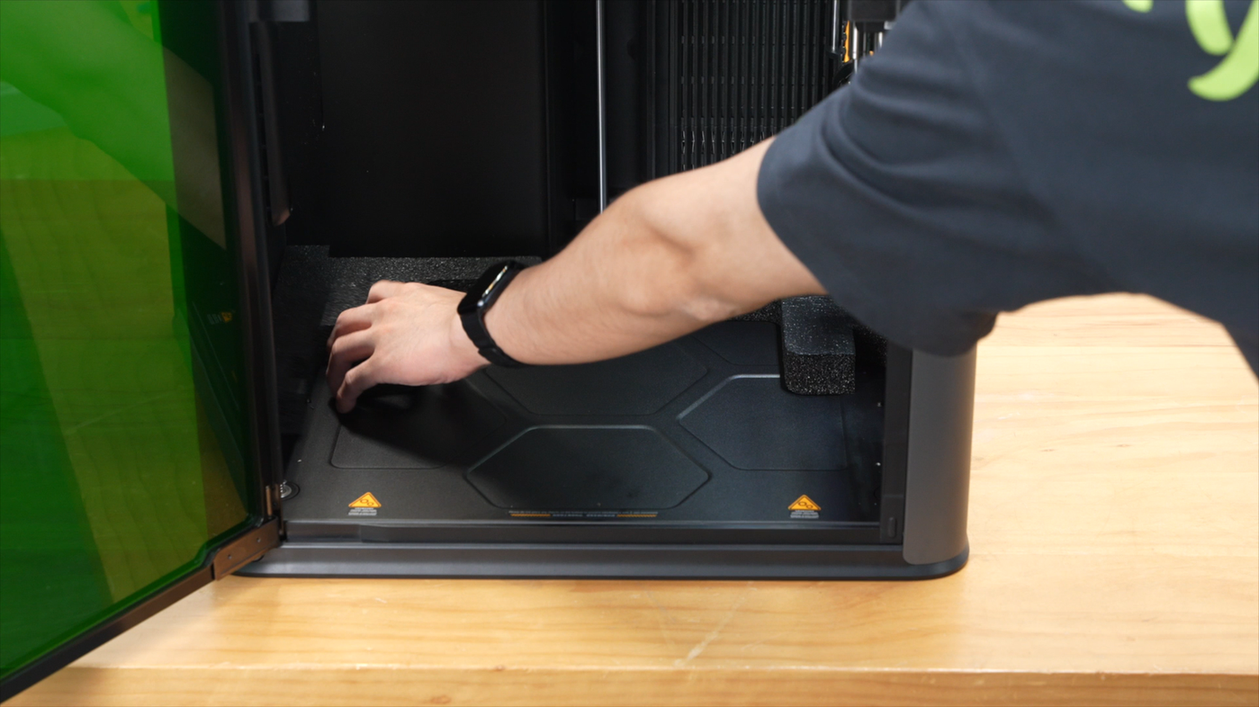

Paso 39. Una vez finalizada la calibración, retire las piezas de espuma ubicadas debajo de la cama caliente.
Paso 40. Coloque una caja o recipiente para recoger los purgas de filamento que caen del conducto.
La caja pequeña en la que se envía el filamento es una solución adecuada hasta que se configure una alternativa más permanente. Asegúrese de colocar el recipiente debajo de la abertura rectangular del conducto de purga ubicada en la parte trasera de la impresora (ejemplo en una P1S mostrado a continuación).
Una solución más permanente puede imprimirse buscando un contenedor de purga H2C en MakerWorld.
Luego, consulte la guía de primera impresión para iniciar su primera impresión.
