Bisagra de Hotend por Inducción

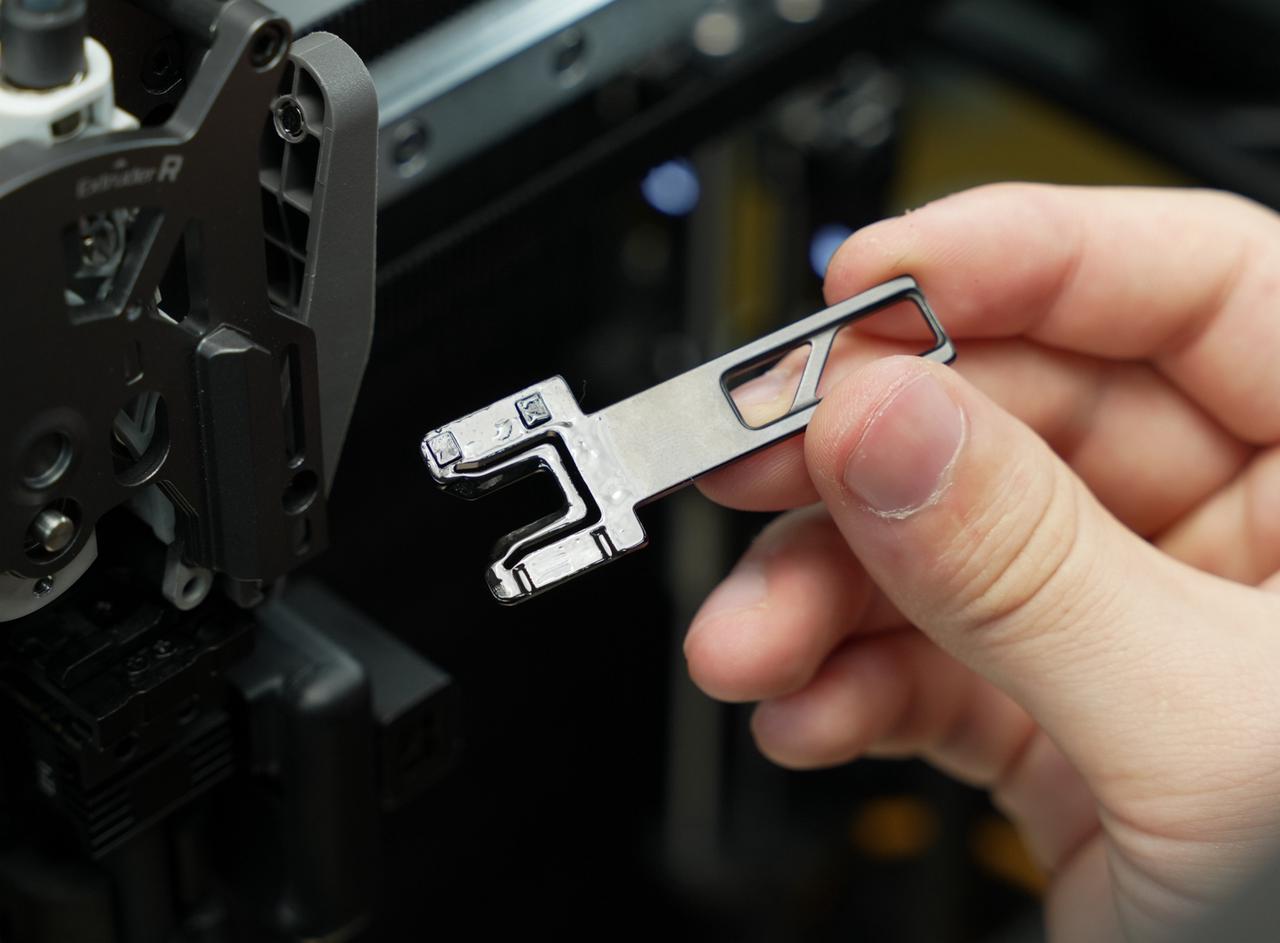

La Bisagra de Hotend por Inducción permite bloquear y desbloquear rápidamente el conjunto del hotend. Integra imanes miniatura que funcionan con el sensor Hall en el módulo de calentamiento, permitiendo que la impresora detecte automáticamente si el hotend está en estado bloqueado o liberado.
Cuándo utilizar esta guía
- Bisagra de hotend por inducción dañada
- Desgaste de la bisagra de hotend por inducción
Herramientas y materiales requeridos
- Nueva bisagra de hotend por inducción
- Aceite lubricante
- Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Guía en video
Retirar la vieja bisagra de hotend por inducción
Paso 1: Retirar el hotend
Boquilla izquierda: Retire la manga de silicona, abra el clip de fijación y retire el conjunto de la boquilla izquierda.

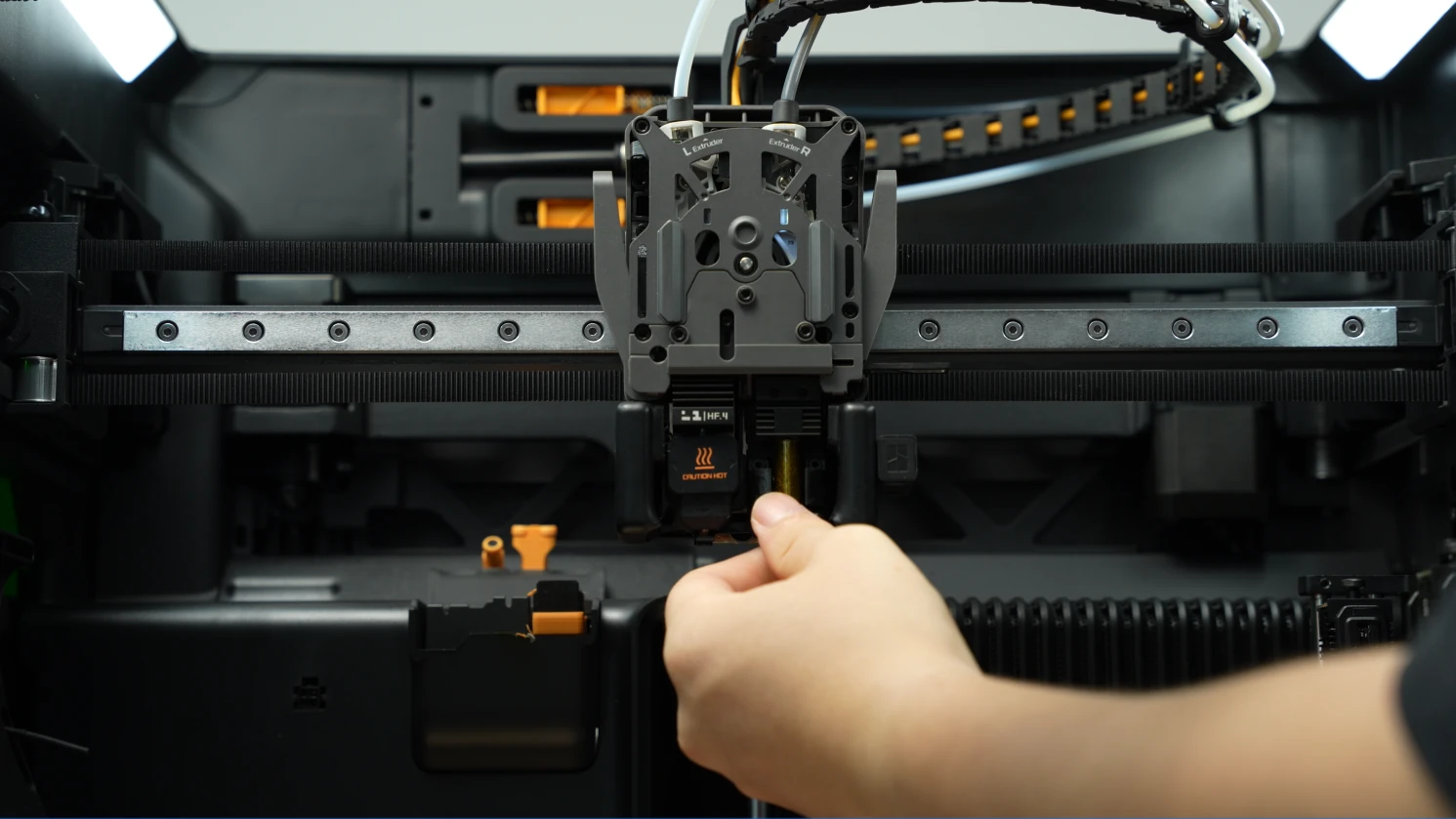

Boquilla derecha: Tire de la manija de la boquilla hacia la derecha para desbloquear y retirar el conjunto de la boquilla derecha.

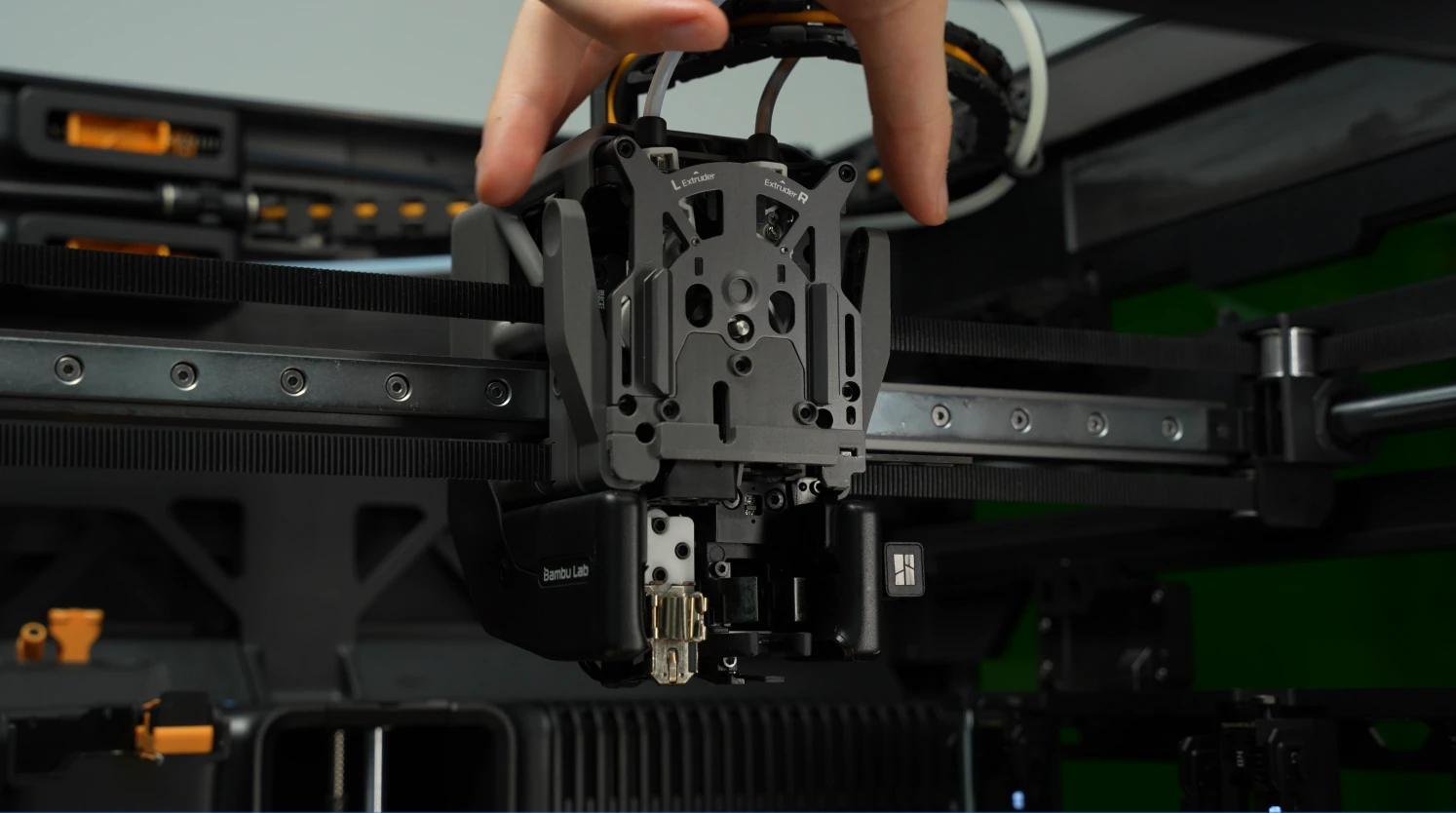

Paso 2: Retirar el conjunto de guía de cubierta frontal del extrusor
Use los dedos para empujar el conector de boquilla negro hacia arriba desde abajo, mientras presiona suavemente la manija del cortador izquierdo para liberarlo del ranura cerca del tornillo del cortador.
Para pasos detallados de reemplazo, consulte la wiki: Pasos de reemplazo de guía de filamento del extrusor H2C.
Paso 3: Retirar la bisagra de hotend por inducción
Tire de la bisagra hacia la derecha hasta que esté completamente extendida.
Instalar una nueva bisagra de hotend por inducción
Paso 1: Aplicar lubricante a la nueva bisagra de hotend por inducción

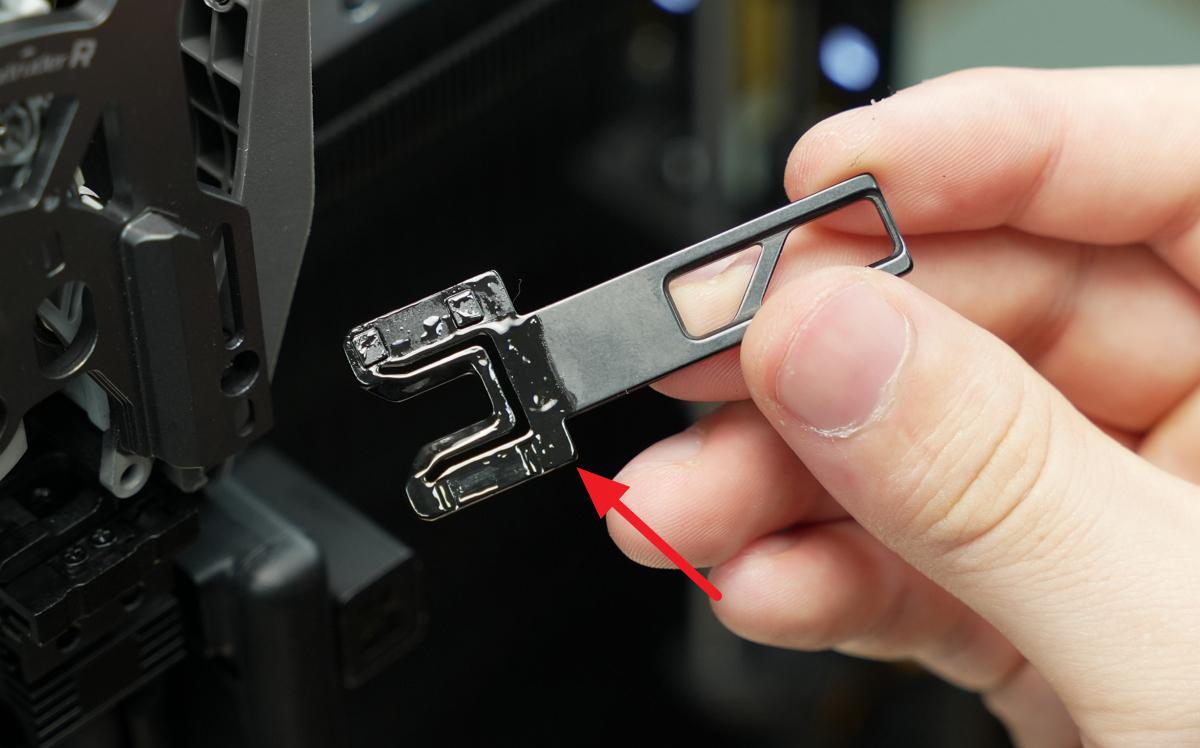

Como se muestra en la imagen, aplique lubricante a ambos lados de la ranura de deslizamiento de la nueva bisagra de hotend por inducción.
Paso 2: Instalar la nueva bisagra de hotend por inducción

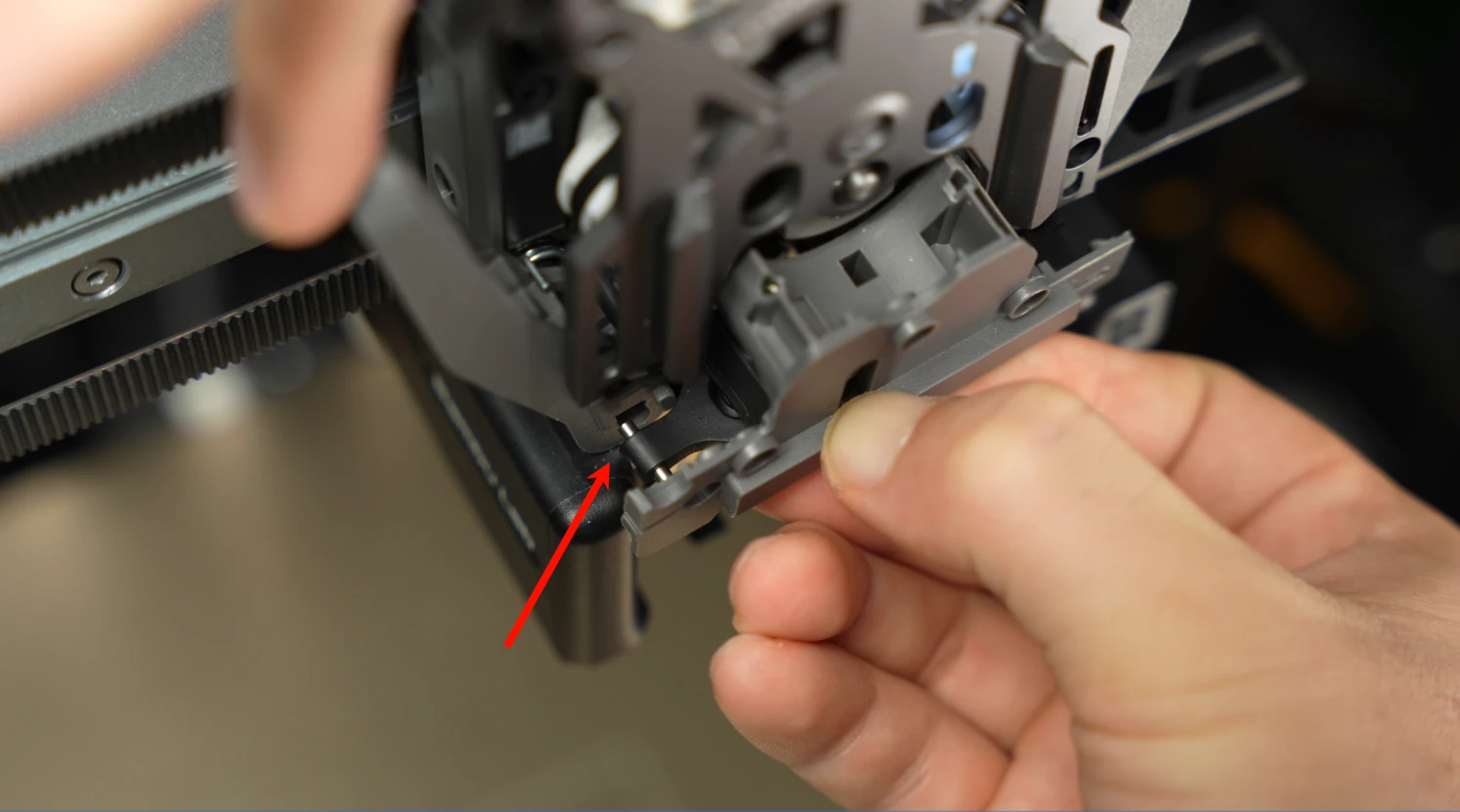

Como se muestra en la imagen siguiente, alinee las superficies superiores de los dos cuadrados pequeños del cabezal con las ranuras correspondientes, asegurando que la superficie superior de la bisagra esté orientada hacia arriba.
Paso 3: Instalar el conjunto de guía de filamento del extrusor
Presione suavemente el cortador izquierdo para ajustarlo a un ángulo adecuado para facilitar la inserción, luego guíe la guía de filamento en su lugar. Finalmente, presione hacia abajo ambos cortadores mientras presiona la cubierta frontal plana.
Para pasos detallados de reemplazo, consulte la wiki: Pasos de reemplazo de guía frontal H2C.
Paso 4: Instalar el hotend
Instalación de boquilla izquierda: Coloque el conjunto de boquilla izquierda en la posición de montaje correspondiente, fije el clip de fijación y asegure que la boquilla esté segura. Luego reinstale la manga de silicona en la boquilla izquierda.
Instalación de boquilla derecha: Asegure que la manija de tracción esté extendida, alinee el conjunto de boquilla derecha con la posición de montaje y empuje hacia adentro. Luego presione la manija de tracción para bloquearla en su lugar. Agite suavemente la boquilla para confirmar que está bloqueada firmemente y no suelta.
Para pasos detallados de instalación, consulte la wiki: Guía de instalación de hotend por inducción H2C.
Verificación de funcionamiento
Agite suavemente el hotend para confirmar que la manija de bloqueo del hotend por inducción fija firmemente la boquilla derecha en su lugar.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y brinda orientación operativa.
