Descripción del problema
Calibración de desplazamiento de alta precisión: Seleccione dos filamentos, imprima un modelo de calibración en la placa de impresión y utilice la cámara del cabezal para capturar imágenes e identificar el desplazamiento entre las longitudes reales y teóricas de las líneas en las direcciones X/Y para completar la calibración de desplazamiento. Si el modelo de calibración tiene mala calidad de impresión o la cámara presenta fallos, la calibración podría fallar.
Posibles causas de fallo en la calibración de desplazamiento de boquilla de alta precisión:
-

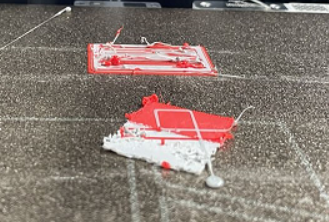

Mala calidad de impresión del modelo de calibración, por ejemplo, las líneas de calibración superiores faltan o no son rectas. (Alta probabilidad)
-
Los colores de los dos filamentos utilizados para la calibración son demasiado similares, lo que genera contraste insuficiente. (Alta probabilidad)
-
Los LEDs de la cámara superior de la impresora no están encendidos, ya que algunas capturas de imagen dependen de estas luces. Apagar manualmente el LED también puede causar fallos en la identificación.
-
La cámara del cabezal está instalada con un ángulo.
-
La cámara del cabezal está defectuosa o la lente está sucia.
Solución de problemas
Herramientas, equipos y materiales
-
Raspador
-
Dos filamentos con alto contraste de color
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Inspeccionar el patrón de calibración de desplazamiento impreso
-
Verifique la calidad del modelo de calibración impreso. Un buen modelo de calibración debe tener:
-
Contraste de color claro.
-
Grosor uniforme y rectitud de las líneas de calibración superiores.
-
-
Si el contraste de color es insuficiente, retire la impresión de calibración existente y recalibre utilizando filamentos con colores más distintos.
-
Si la calidad de impresión es deficiente:
-
Retire la impresión de calibración existente.
-
Si la placa de impresión está sucia o irregular, limpie y reivalela.
-
Si la boquilla está obstruida o gotea, causando líneas de calibración irregulares, limpie o reemplace la boquilla.
-
Paso 2. Verificar el estado de la cámara del cabezal
-
No apague manualmente el LED de la cámara superior durante la calibración.
-
Si la lente de la cámara del cabezal está sucia, límpielo con un hisopo sumergido en alcohol.
-
Si la cámara del cabezal está visiblemente inclinada, consulte la Wiki Reemplazar cámara de cabezal H2D para reinstalar la cámara.
Paso 3. Reemplazar la cámara del cabezal
Si los pasos anteriores no resuelven el problema, presente un ticket y cargue los archivos de registro. También puede consultar la Wiki Reemplazar cámara de cabezal H2D para reemplazar la cámara del cabezal usted mismo.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderá a sus preguntas y brindará asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
