Descripción del problema
Durante el proceso de cambio de extrusor, el sensor de efecto Hall de posición del motor de cambio de extrusor (utilizado para detectar la posición del motor de cambio) puede fallar, lo que provoca una falla en el cambio.

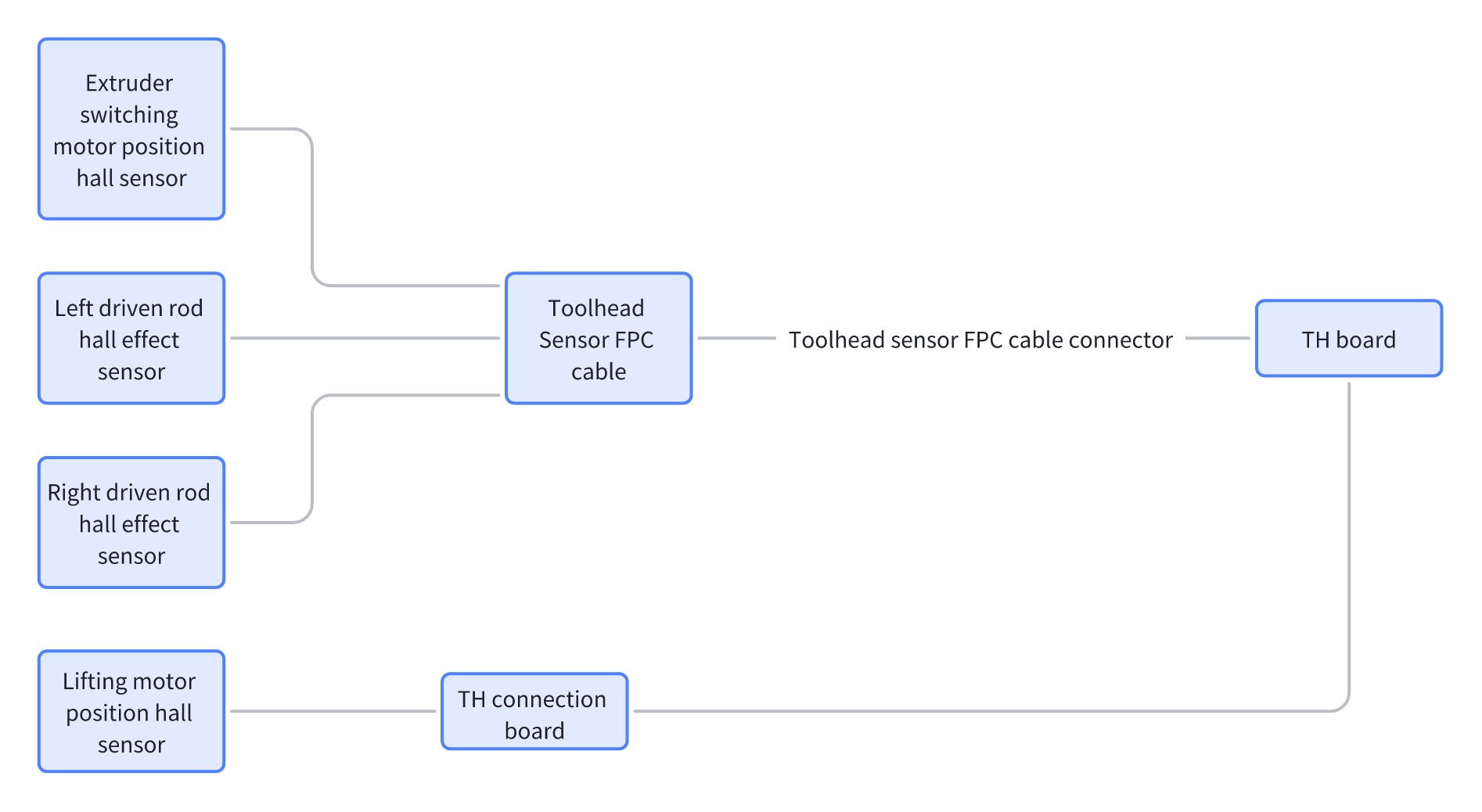

Como se muestra en el siguiente diagrama, el sensor está instalado en el sensor de efecto Hall de posición del motor de cambio de extrusor ubicado en la parte superior de la interfaz de cambio rápido del cabezal, y está conectado a la placa del sensor de efecto Hall del extrusor junto con los sensores de efecto Hall izquierdo y derecho de los rodillos de seguimiento del extrusor, a través del conector de posición de efecto Hall, y luego conectado a la placa TH.
Las causas posibles incluyen:
-
El sensor de efecto Hall de posición del motor de cambio de extrusor está defectuoso.
-
La placa TH está defectuosa.
-
El conector de la placa del sensor de efecto Hall del extrusor está dañado o cortocircuitado.
-
Otros sensores de efecto Hall están defectuosos.
-
El sensor de efecto Hall del rodillo impulsado izquierdo está defectuoso.
-
El sensor de efecto Hall del rodillo impulsado derecho está defectuoso.
-
El sensor de efecto Hall de posición del motor de elevación presenta anomalías.
-

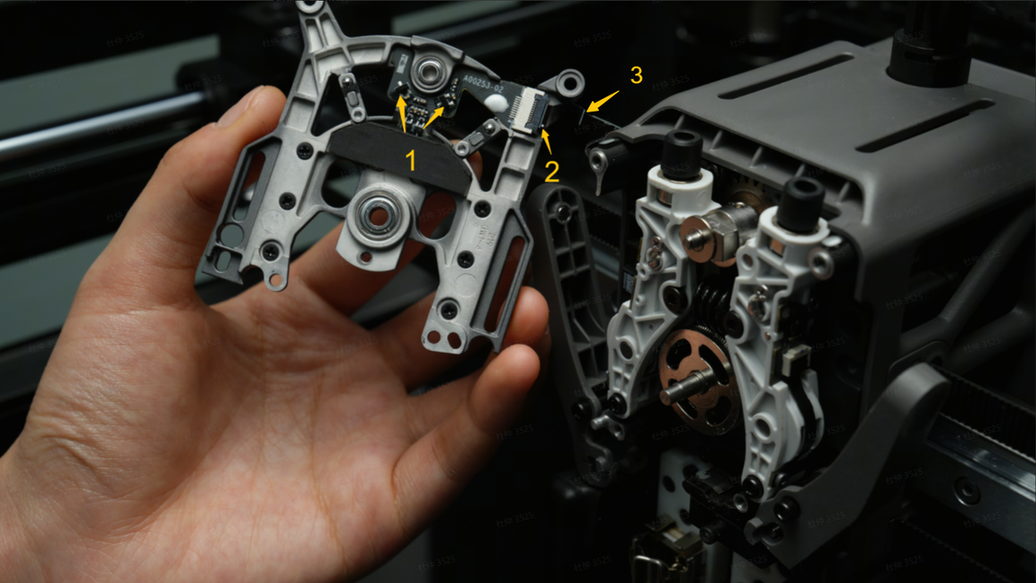

1 - Sensor de efecto Hall de cambio de extrusor
2 - Conector del sensor de efecto Hall de cambio de extrusor
3 - FPC de la placa del sensor de efecto Hall del extrusor

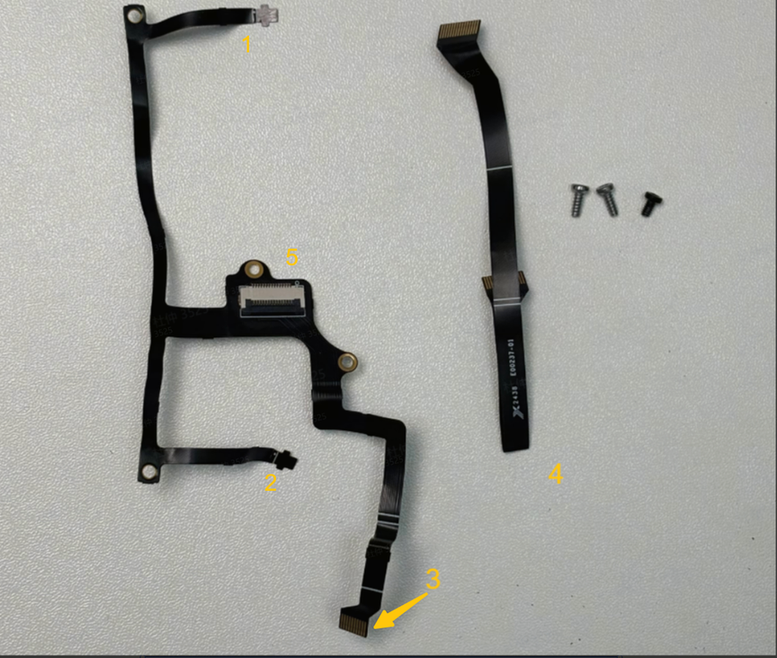

1 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de efecto Hall del filamento derecho
2 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de efecto Hall del filamento izquierdo
3 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de efecto Hall de cambio de extrusor
4 - Conector de la placa del sensor de efecto Hall del extrusor
5 - Socket del conector de la placa del sensor de efecto Hall del extrusor
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Si reemplaza la placa TH, la placa del sensor de efecto Hall del extrusor, el sensor de efecto Hall de cambio de extrusor o el sensor de efecto Hall de posición del motor de elevación, realice la calibración de cambio de cabezal después del montaje del cabezal.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

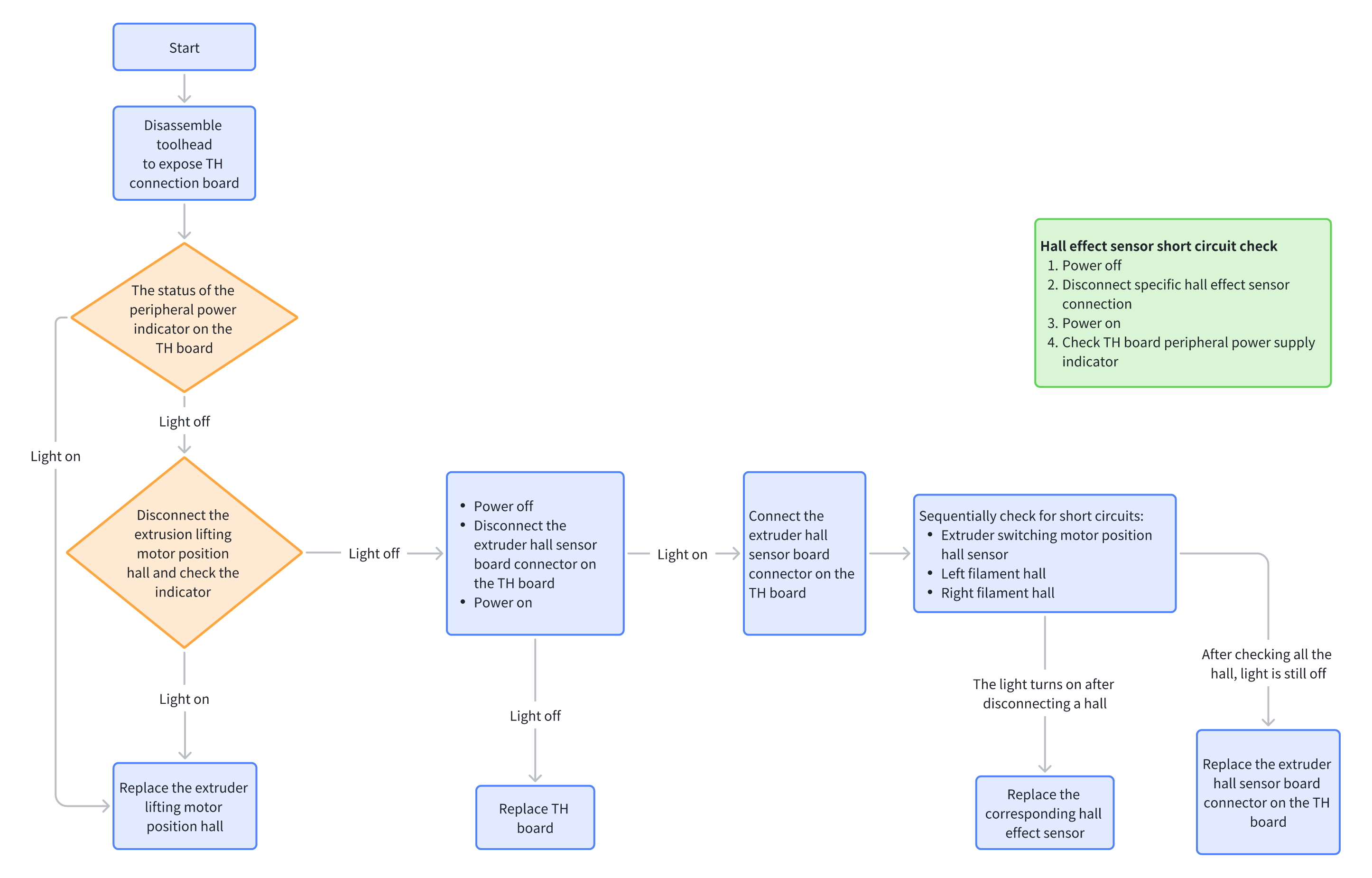

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Desmontar el cabezal para exponer la placa de conexión TH
Consulte los Pasos 1~4 en la Wiki Desmontar el cabezal H2D para exponer la placa de conexión TH.
Paso 2. Verificar el estado del indicador de alimentación periférica en el cabezal

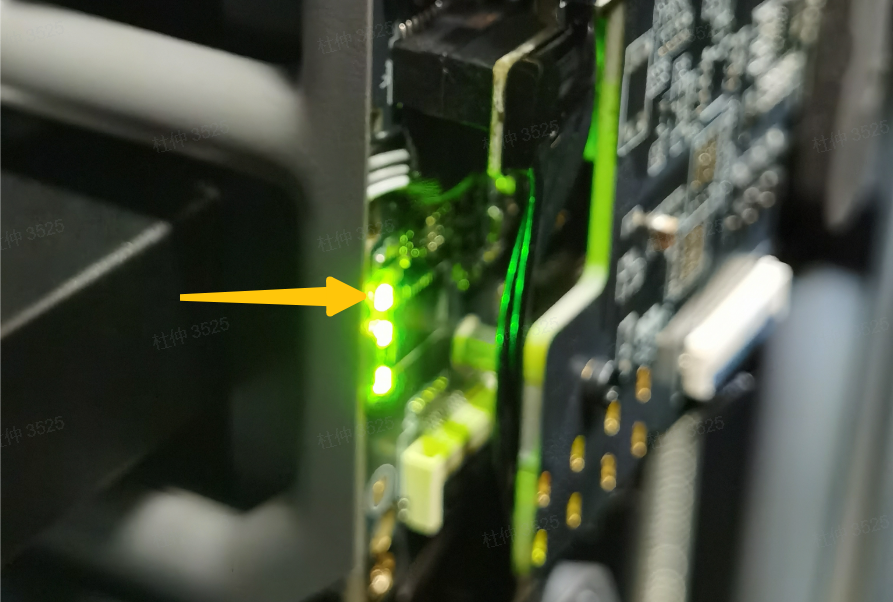

La alimentación periférica alimenta todos los sensores de efecto Hall. El indicador de alimentación periférica (denominado indicador) se encuentra en la parte inferior de la placa TH y indica el estado de la alimentación periférica. Normalmente, el indicador permanece encendido.
-
Encienda la impresora
-
Verifique el estado del indicador
-
Si el indicador está encendido, la alimentación periférica funciona correctamente, pero el sensor de efecto Hall de posición del motor de elevación está fallando y necesita reemplazo. Proceda al Paso 3.
-
Si el indicador está apagado, la alimentación periférica presenta anomalías. Cualquier sensor de efecto Hall o la placa TH en la cadena de alimentación periférica puede estar fallando. Proceda al Paso 4.
-
Paso 3. Verificar cortocircuito en el sensor de efecto Hall de posición del motor de elevación
-
Apague la impresora.
-

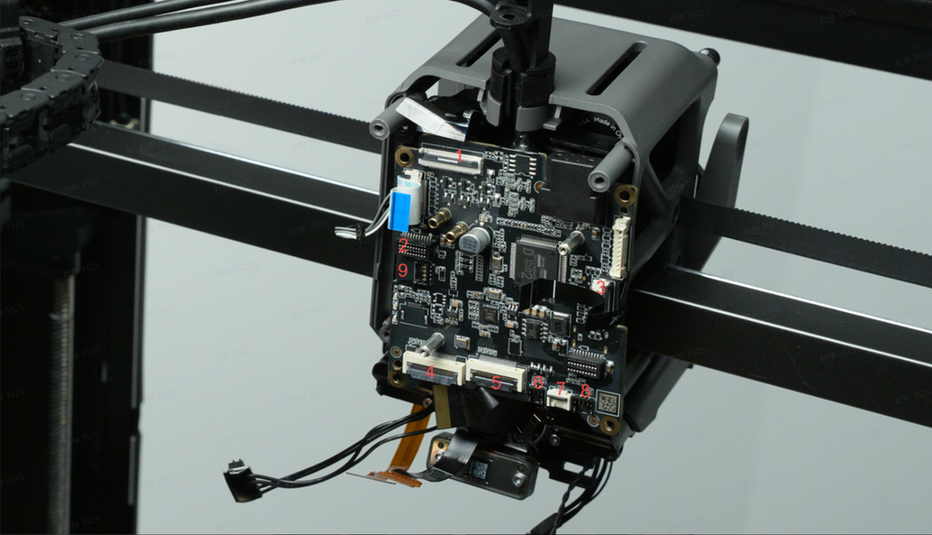

Desconecte los cables del sensor de efecto Hall de posición del motor de elevación. En el estado expuesto de la placa de conexión TH, use pinzas para desconectar los cables del sensor de efecto Hall de posición del motor de elevación.
7 - Conector del sensor de efecto Hall de posición del motor de elevación 3 - Conector de la placa del sensor de efecto Hall del extrusor
-
Encienda la impresora
-
Verifique el estado del indicador
-
Si el indicador se enciende, el sensor de efecto Hall está defectuoso. Consulte la Wiki Desmontar el cabezal H2D para reemplazar el sensor de efecto Hall de posición del motor de elevación.
-
Si el indicador permanece apagado, proceda al Paso 4.
-
Paso 4. Desconectar el conector de la placa del sensor de efecto Hall del extrusor y verificar el indicador de alimentación periférica
-
Si el indicador se enciende, la placa del sensor de efecto Hall del extrusor o sus sensores asociados presentan cortocircuito. Proceda al Paso 5 para una mayor verificación.
-

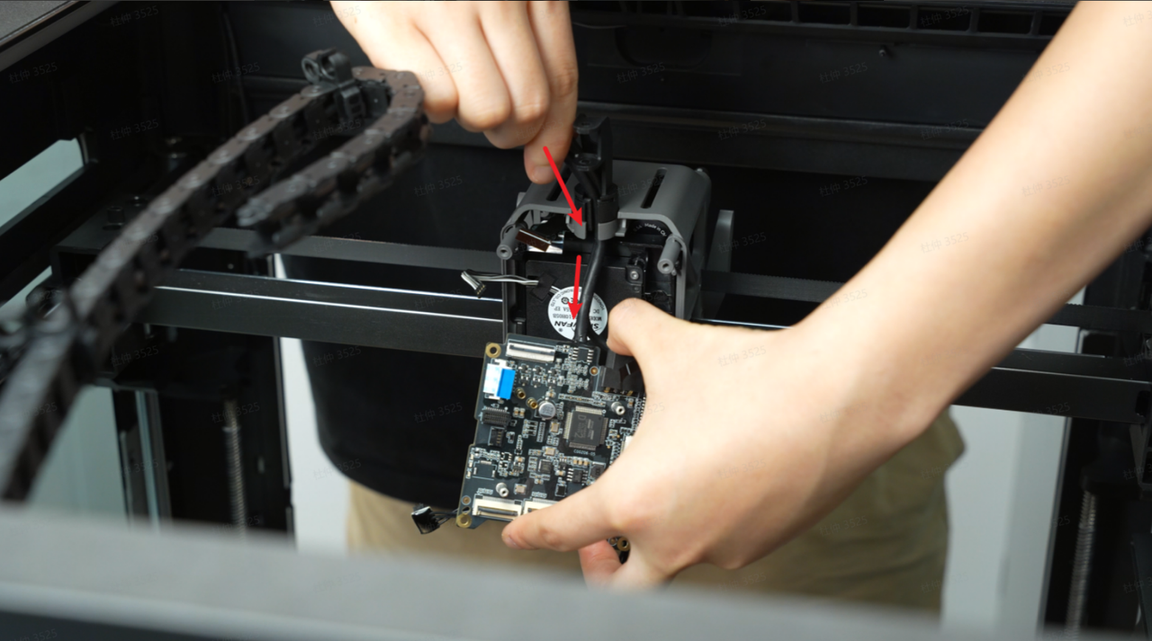

Si el indicador permanece apagado, consulte los Pasos 1~8 en la Wiki Desmontar el cabezal H2D para reemplazar la placa TH.
Paso 5. Verificar cortocircuitos en los sensores de efecto Hall en la parte frontal del extrusor
-
Desmonte la cubierta frontal del extrusor Consulte la Wiki Desmontar e instalar el extrusor H2D
-
Verifique secuencialmente los cortocircuitos en el sensor de efecto Hall de posición del motor de cambio de extrusor, el sensor de efecto Hall del filamento izquierdo y el sensor de efecto Hall del filamento derecho.
-
Durante la verificación, desconecte el conector del sensor de efecto Hall especificado (impresora apagada)
-
Observe si el indicador se enciende (impresora encendida)
-
Si se enciende, el sensor de efecto Hall está defectuoso y necesita reemplazo.
-
Si permanece apagado, proceda al Paso 5.
-

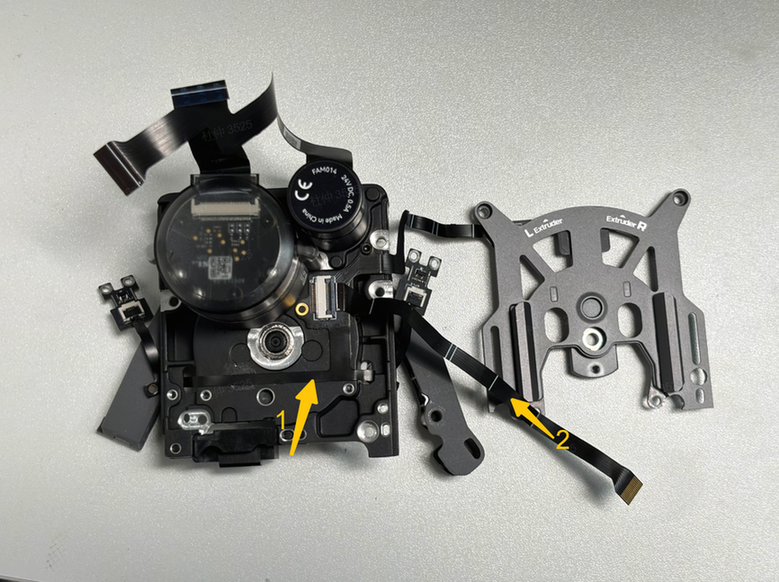

Paso 6. Reemplazar la placa del sensor de efecto Hall del extrusor y el conector
Consulte la Wiki Desmontar el cabezal H2D para desmontar el conjunto del extrusor, retirar los tornillos y reemplazar la placa del sensor de efecto Hall del extrusor y el conector.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
