Descripción del problema
Durante el proceso de cambio de extrusor, un sensor de posición del motor de cambio de extrusor anómalo puede causar que el cambio falle.

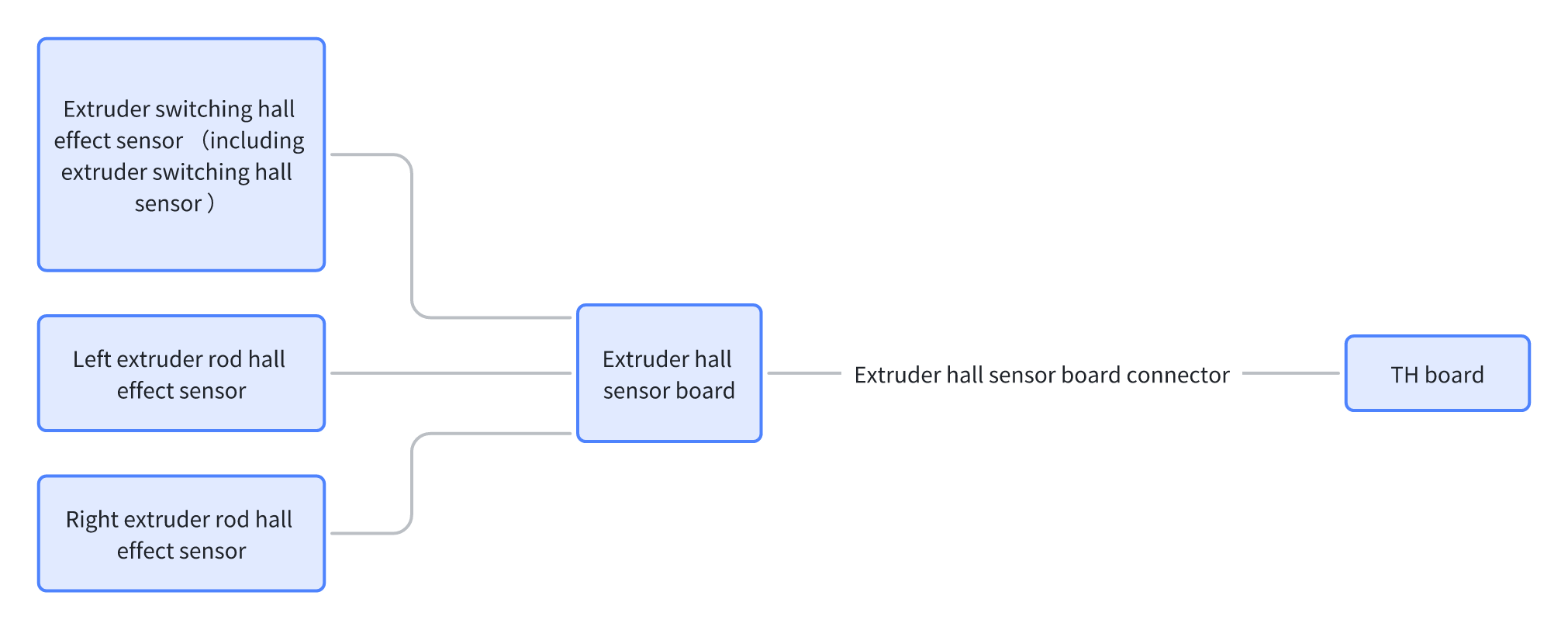

Como se muestra en la figura a continuación, el sensor está instalado en el sensor de efecto Hall de cambio de extrusor, ubicado en la parte superior de la interfaz de cambio rápido del cabezal. Está conectado a la placa del sensor de efecto Hall del extrusor mediante la posición del conector Hall, junto con los sensores de efecto Hall de los rodillos izquierdo y derecho del extrusor, y luego a la placa TH.
Las causas posibles del problema incluyen:
-
Conexión suelta entre la placa del sensor de efecto Hall del extrusor y el sensor de cambio de extrusor
-
Línea de conexión rota entre la placa del sensor de efecto Hall del extrusor y el sensor de cambio de extrusor
-
Sensor de posición del motor de cambio de extrusor defectuoso
-
Conexión suelta entre la placa del sensor de efecto Hall del extrusor y la placa TH
-
Placa del sensor de efecto Hall del extrusor suelta
-
Placa del sensor de efecto Hall del extrusor defectuosa

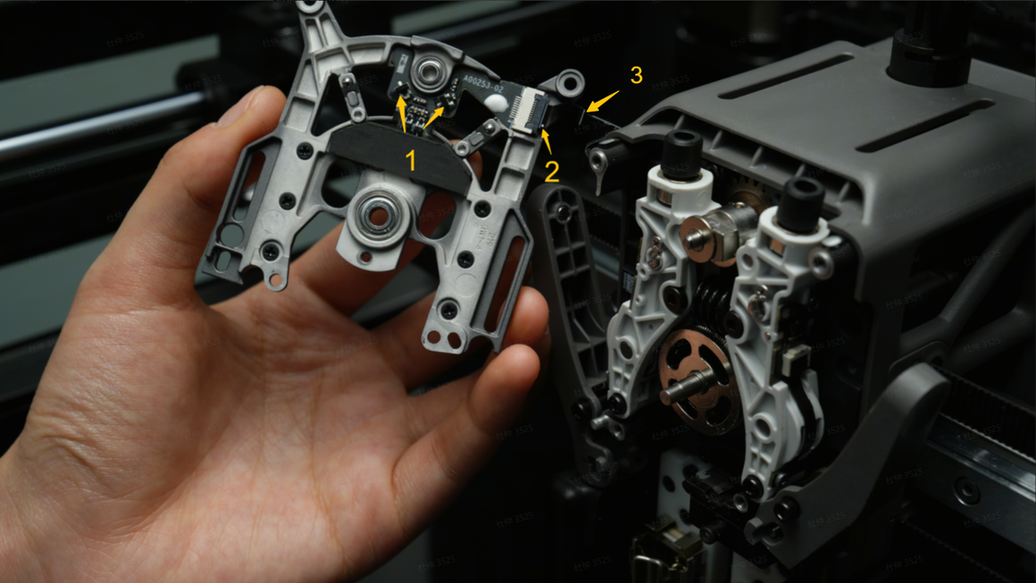

1 - Sensor de cambio de extrusor 2 - Interfaz de conector del sensor de cambio de extrusor 3 - Cable de la placa del sensor de efecto Hall del extrusor

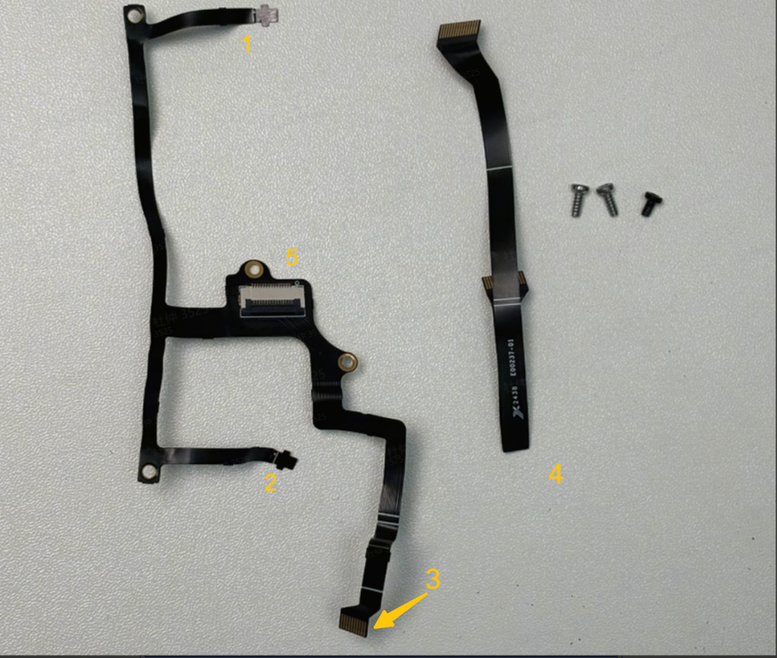

1 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de filamento derecho
2 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de filamento izquierdo
3 - Conexión entre la placa del sensor de efecto Hall del extrusor y el sensor de cambio de extrusor
4 - Placa del sensor de efecto Hall del extrusor
5 - Socket de la placa del sensor de efecto Hall del extrusor
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

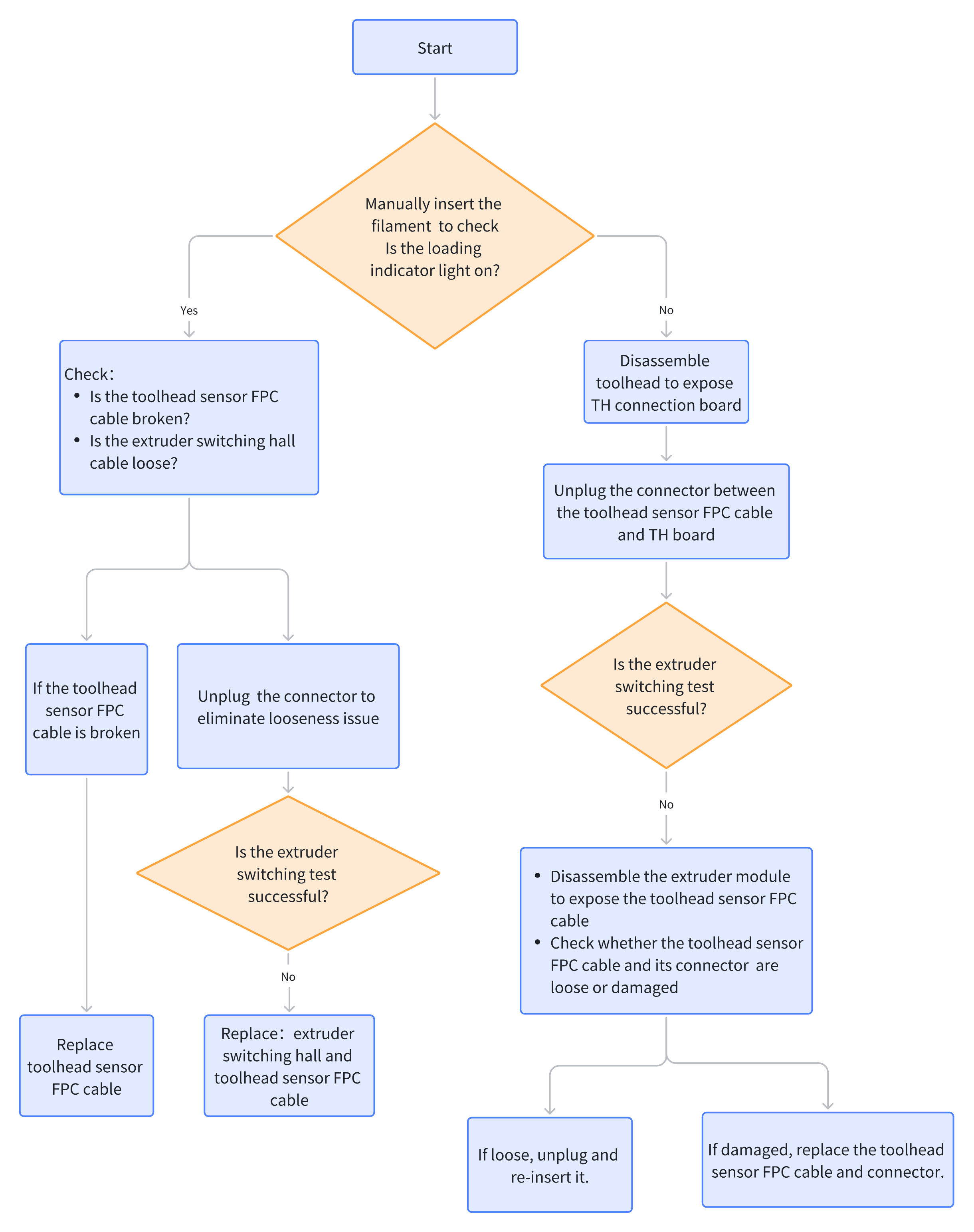

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar la función de carga del sensor de efecto Hall
-
Si no hay filamento en el cabezal, desconecte el tubo del cabezal e inserte una sección de filamento en el extrusor (izquierdo o derecho).
-
Haga clic en la interfaz "Boquilla y Extrusor".
-

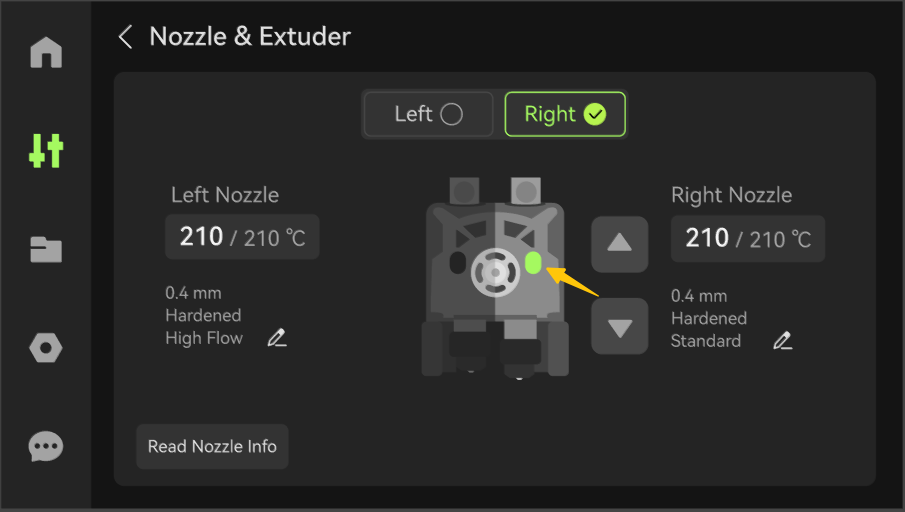

Si la luz indicadora de carga se enciende, la función de carga del sensor de efecto Hall funciona correctamente. Proceda al Paso 2.
-
Si la luz indicadora de carga no se enciende, la función de carga del sensor de efecto Hall es anómala. Proceda al Paso 3.
-
Paso 2. Verificar la conexión entre el sensor de cambio de extrusor y la placa del sensor de efecto Hall del extrusor
-
Consulte los pasos 1 a 4 de la Wiki Desmontaje y montaje de la unidad de extrusor H2D para desmontar la interfaz de cambio rápido del cabezal.
-

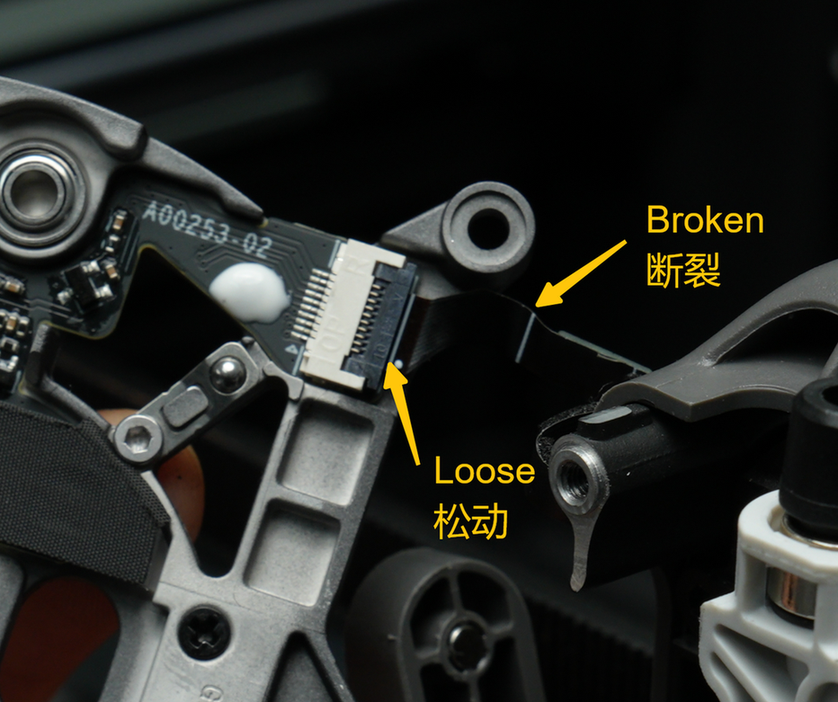

Inspeccione visualmente si el cable de la placa del sensor de efecto Hall del extrusor está roto.
-
Si está roto, consulte los pasos 1 a 12 de la Wiki Desmontaje del cabezal H2D para retirar el conjunto de doble extrusor y reemplazar la placa del sensor de efecto Hall del extrusor.
-
Si no está roto, conecte nuevamente el conector del sensor de cambio de extrusor para eliminar conexiones sueltas.
-
Proceda al Paso 4 para probar el cambio de extrusor.
-
Si el test falla, consulte los pasos 1 a 4 de la Wiki Desmontaje y montaje de la unidad de extrusor H2D para desmontar la interfaz de cambio rápido del cabezal y reemplazar el sensor de cambio de extrusor. Luego consulte los pasos 1 a 12 de la Wiki Desmontaje del cabezal H2D para retirar el conjunto de doble extrusor y reemplazar la placa del sensor de efecto Hall del extrusor.
-
Paso 3. Verificar si la placa del sensor de efecto Hall del extrusor es anómala
Paso 3-1. Reconectar la placa del sensor de efecto Hall del extrusor y la placa TH

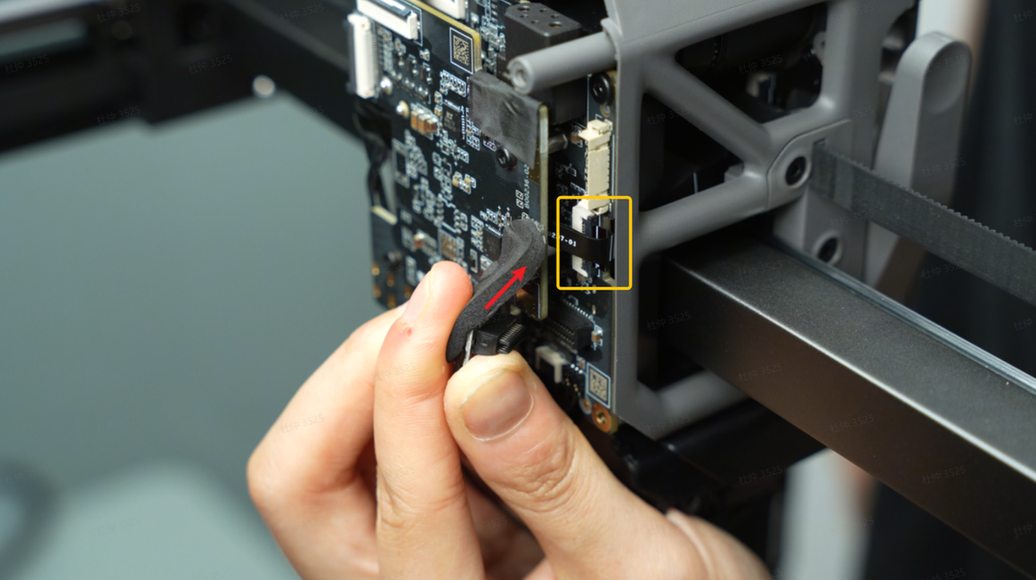

- Consulte los pasos 1 a 4 de la Wiki Desmontaje del cabezal H2D para exponer la placa de conexión TH. Desconecte y reconecte el conector de la placa del sensor de efecto Hall del extrusor en la placa TH desde el lado para asegurar una conexión segura.
-
Proceda al Paso 4 para probar el cambio de extrusor.
-
Si el test es exitoso, consulte la Wiki Desmontaje del cabezal H2D para instalar los componentes restantes del cabezal.
-
Si el test falla, proceda al Paso 3-2.
-
Paso 3-2. Verificar el estado de la placa del sensor de efecto Hall del extrusor
-
Consulte los pasos 1 a 12 de la Wiki Desmontaje del cabezal H2D para retirar el módulo de extrusor. Verifique el estado de la placa del sensor de efecto Hall del extrusor en la parte posterior del módulo de extrusor. Si hay conexiones sueltas, reconéctelas.
-
Si la placa del sensor de efecto Hall del extrusor está dañada, reemplácela.
Nota: Si se reemplaza la placa del sensor de efecto Hall del extrusor, realice una calibración de cambio de cabezal después de montar el cabezal.
-
Montaje del cabezal.
-
Proceda al Paso 4 para probar el cambio de extrusor. Si el test falla, envíe un ticket y contacte al servicio de atención al cliente. Si el test es exitoso, instale los componentes restantes del cabezal.
Paso 4. Prueba de cambio de extrusor

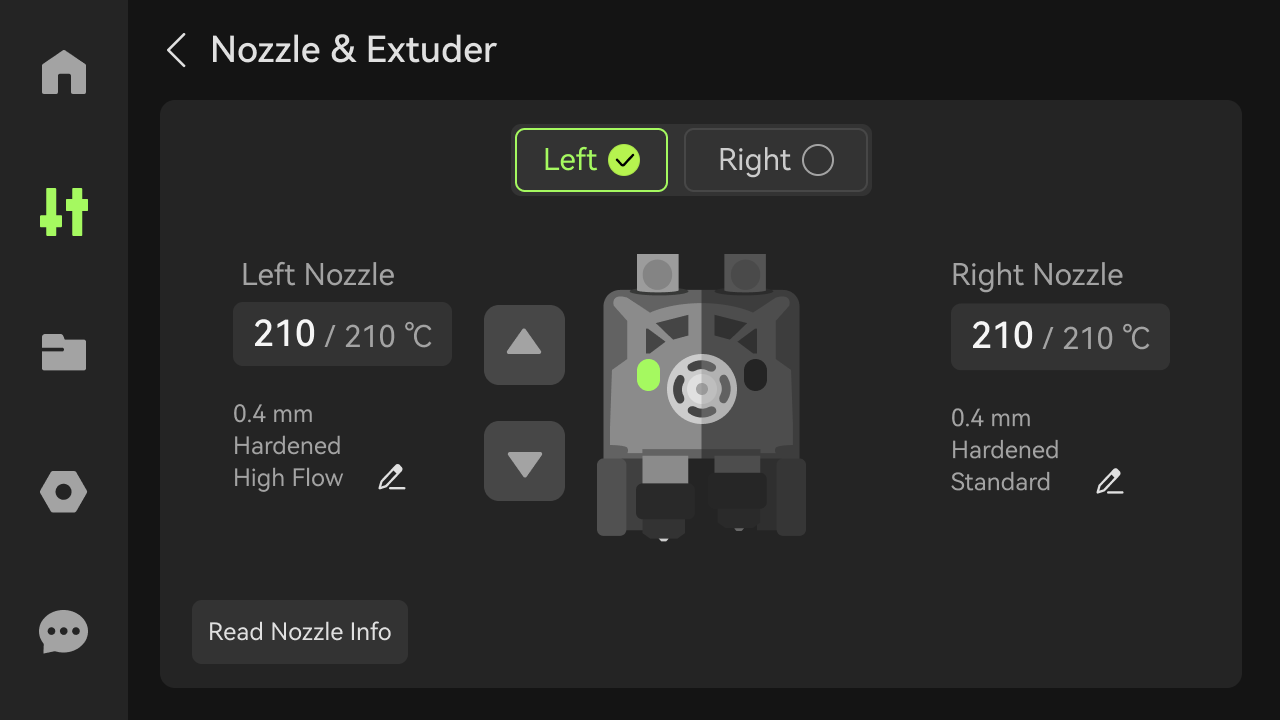

En la pantalla de la impresora, en el módulo "Boquilla y Extrusor", haga clic en los extrusores izquierdo y derecho para verificar si la acción de cambio es normal. Si es normal, la solución de problemas está completa.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
