Descripción del problema
Durante el proceso de cambio de extrusor, el motor de elevación impulsa el movimiento vertical del hotend izquierdo y el cambio lateral del bloqueador de flujo mediante una caja de engranajes. El funcionamiento del motor de elevación depende del sensor de posición de hall. Si el sensor de posición de hall está en cortocircuito, puede causar un fallo en el cambio y pausar la tarea de impresión. El problema debe resolverse antes de poder continuar con la impresión.

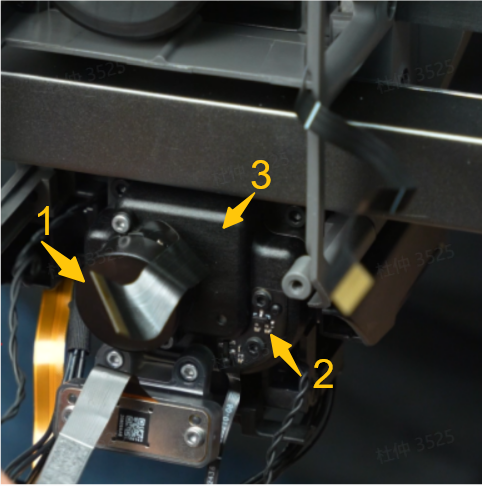

1 - Motor de elevación 2 - Sensor de posición de hall del motor de elevación (incluye: sensor de efecto hall, conector) 3 - Caja de engranajes
Las causas posibles incluyen:
-
Fallo del sensor de posición de hall del motor de elevación
-
Fallo de la placa TH
-
Cortocircuito debido a daño en el aislamiento de la placa del sensor de hall del extrusor
-
Fallo de otros sensores de hall
-
Fallo del sensor de efecto hall de la varilla impulsada izquierda
-
Fallo del sensor de efecto hall de la varilla impulsada derecha
-
Fallo del sensor de posición de hall del motor de cambio del extrusor
-

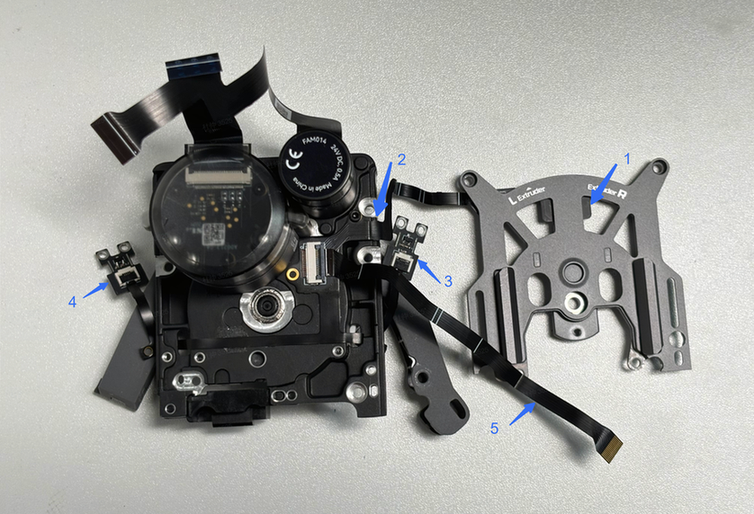

1 - Sensor de posición de hall del motor de cambio del extrusor 2 - Placa del sensor de hall del extrusor 3 - Sensor de efecto hall de la varilla impulsada izquierda 4 - Sensor de efecto hall de la varilla impulsada derecha 5 - Conector de la placa del sensor de hall del extrusor
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Si reemplaza la placa TH, la placa del sensor de hall del extrusor, el sensor de hall del motor de cambio del extrusor o el sensor de hall del motor de elevación, realice la calibración de cambio de cabezal después del montaje del cabezal.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

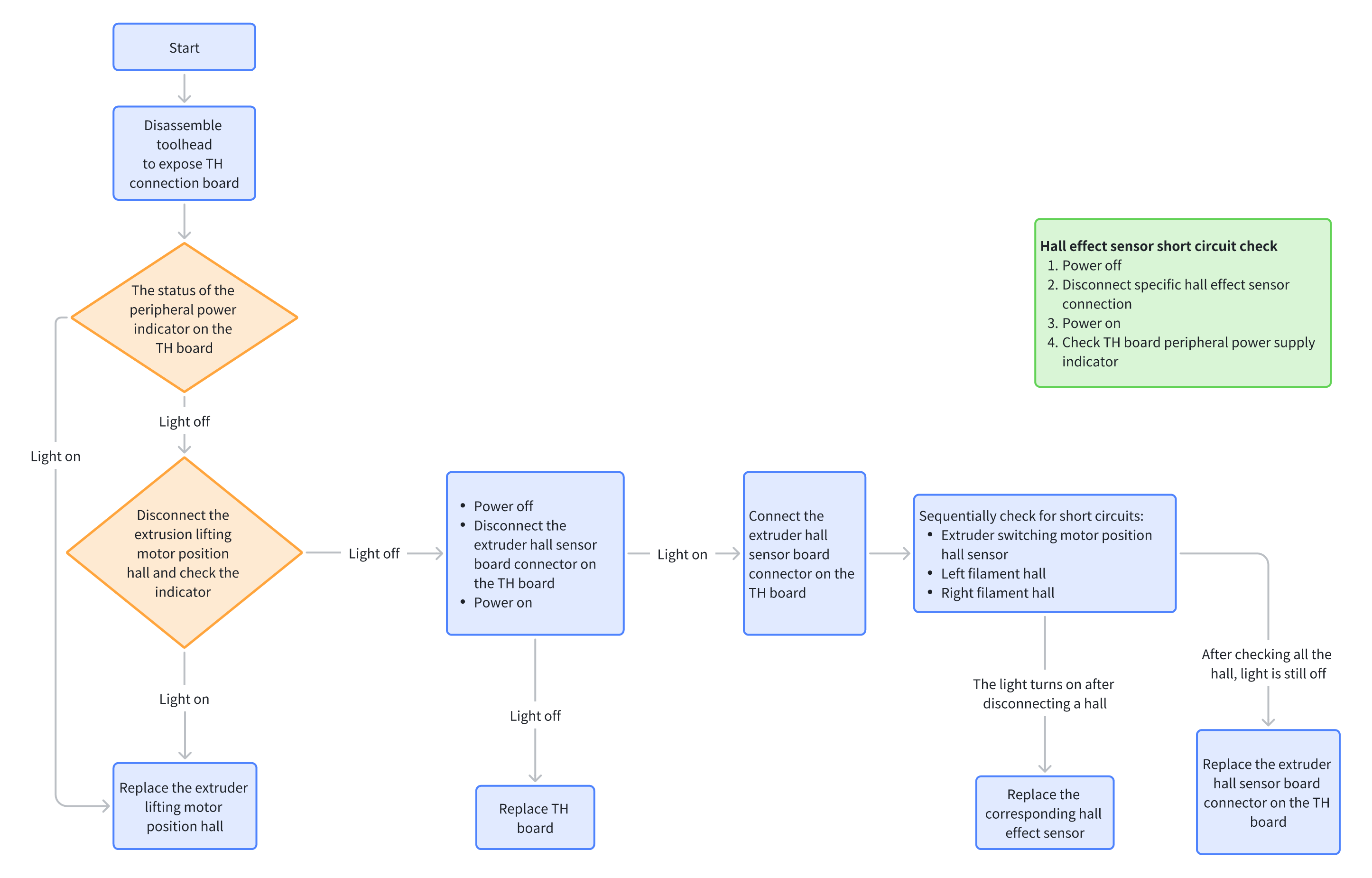

Proceso de aislamiento de fallos
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Desmonte el cabezal para exponer la placa de conexión TH
Consulte los Pasos 1~4 en la Wiki Desmontar el cabezal H2D para exponer la placa de conexión TH.
Paso 2. Verifique el estado del indicador de alimentación periférica en el cabezal

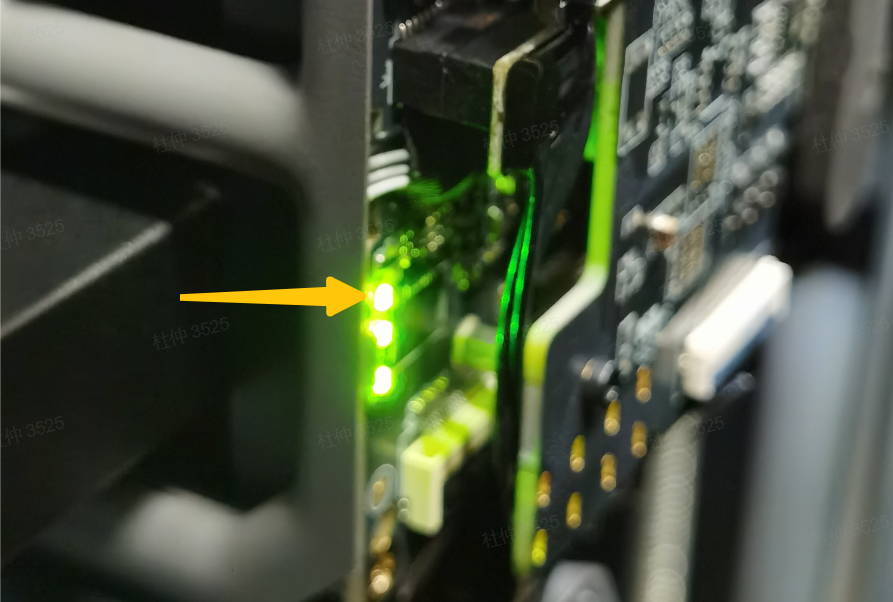

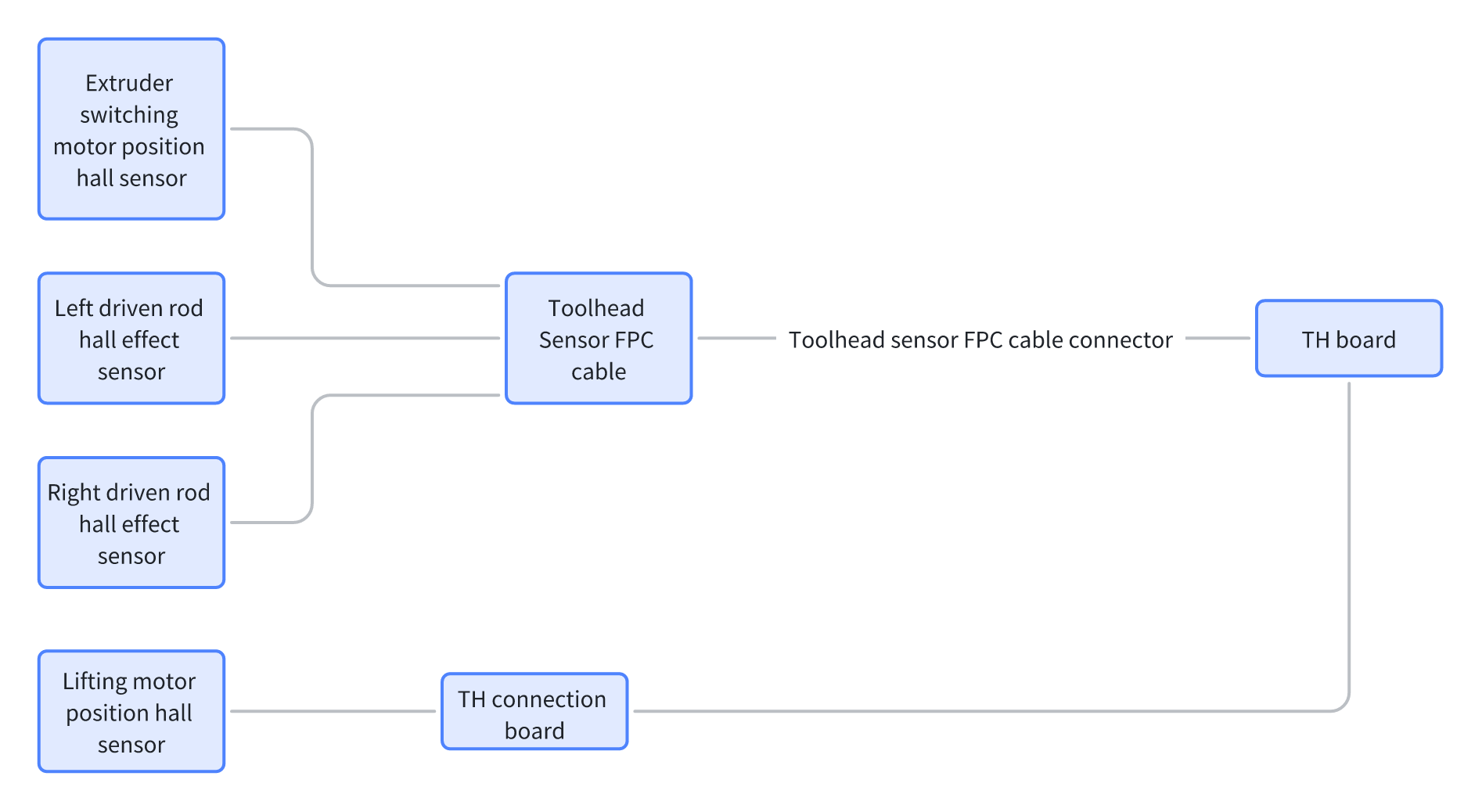

La alimentación periférica alimenta todos los sensores de hall. El indicador de alimentación periférica (denominado indicador) se encuentra en la parte inferior de la placa TH y indica el estado de la alimentación periférica. Normalmente, el indicador permanece encendido.
-
Encienda la impresora
-
Verifique el estado del indicador
-
Si el indicador está encendido, la alimentación periférica funciona correctamente, pero el sensor de posición de hall del motor de elevación del extrusor presenta un fallo y requiere reemplazo. Proceda al Paso 3.
-
Si el indicador está apagado, la alimentación periférica presenta un fallo. Cualquier sensor de hall o la placa TH en la cadena de alimentación periférica pueden fallar. Proceda al Paso 4.
-
Paso 3. Verifique el cortocircuito del sensor de posición de hall del motor de elevación
-
Apague la impresora.
-
Desconecte los cables del sensor de posición de hall del motor de elevación. En el estado expuesto de la placa de conexión TH, use pinzas para desconectar los cables del sensor de posición de hall del motor de elevación.

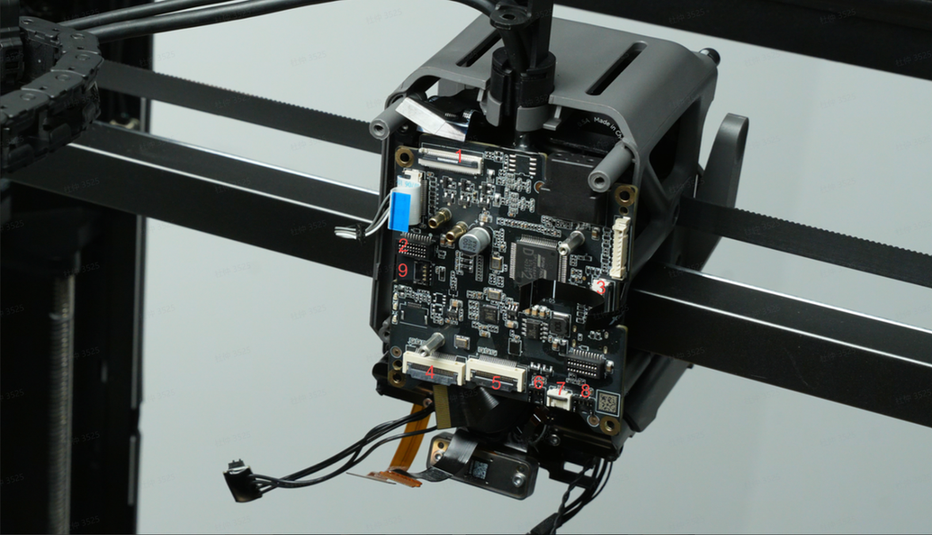

7 - Conector del sensor de posición de hall del motor de elevación 3 - Conector de la placa del sensor de hall del extrusor
-
Encienda la impresora
-
Verifique el estado del indicador
-
Si el indicador se enciende, el sensor de hall presenta un fallo. Consulte la Wiki Desmontar el cabezal H2D para reemplazar el sensor de posición de hall del motor de elevación.
-
Si el indicador permanece apagado, proceda al Paso 4.
-
Paso 4. Desconecte el conector de la placa del sensor de hall del extrusor y verifique el indicador de alimentación periférica
-
Si el indicador se enciende, la placa del sensor de hall del extrusor o sus sensores de hall asociados presentan un cortocircuito. Proceda al Paso 5 para una mayor solución de problemas.
-

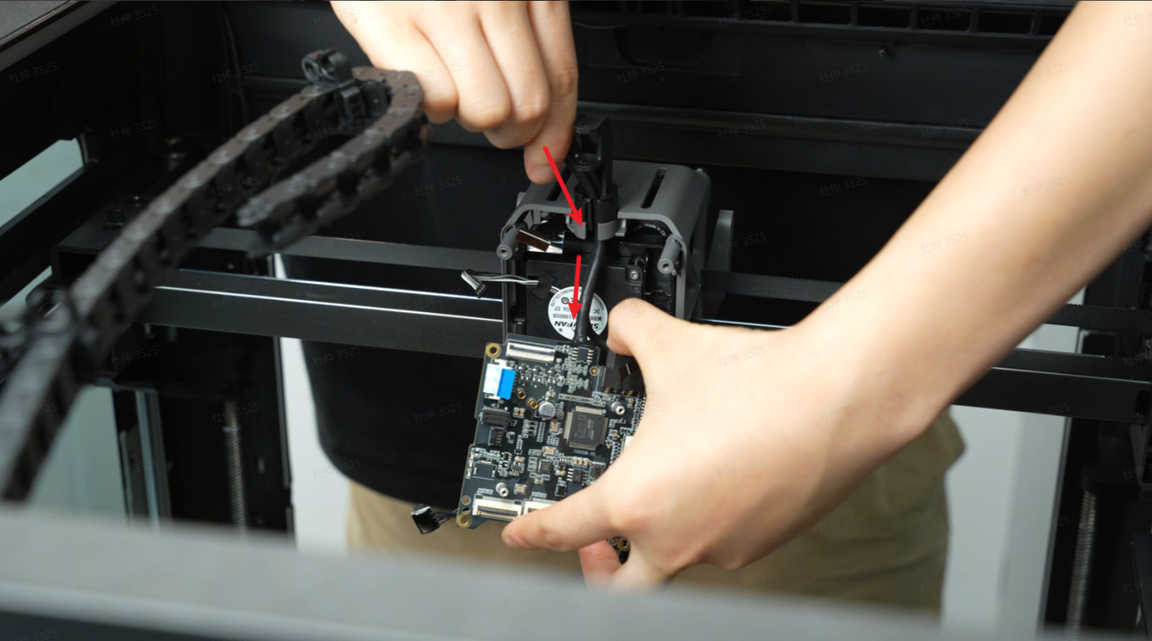

Si el indicador permanece apagado, consulte los Pasos 1~8 en la Wiki Desmontar el cabezal H2D para reemplazar la placa TH.
Paso 5. Verifique cortocircuitos en los sensores de hall en la parte frontal del extrusor
-
Desmonte la cubierta frontal del extrusor Consulte la Wiki Cómo desmontar y montar el extrusor H2D
-
Verifique secuencialmente los cortocircuitos en los sensores de posición de hall del motor de cambio del extrusor, el sensor de filamento izquierdo y el sensor de filamento derecho.
-
Durante la verificación, desconecte el conector del sensor de hall especificado (impresora apagada)
-
Observe si el indicador se enciende (impresora encendida)
-
Si se enciende, el sensor de efecto hall presenta un fallo y requiere reemplazo.
-
Si permanece apagado, proceda al Paso 5.
-

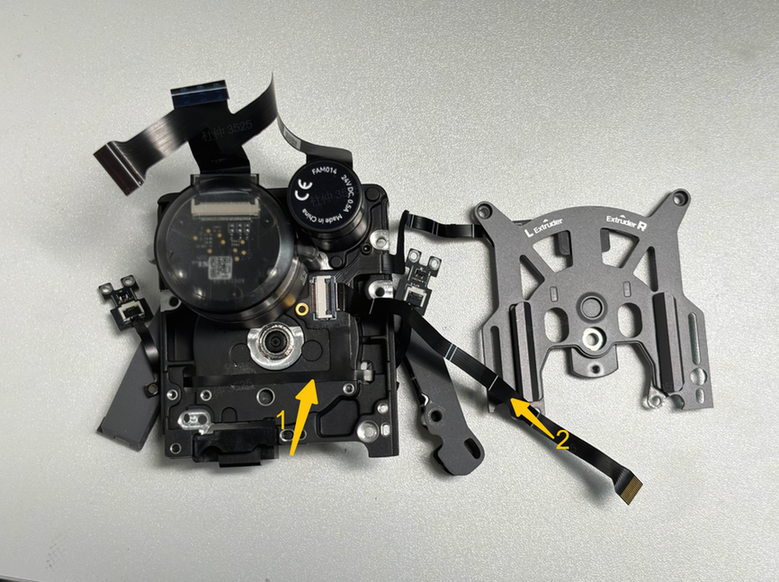

Paso 6. Reemplace la placa del sensor de hall del extrusor y el conector
Consulte la Wiki Desmontar el cabezal H2D para desmontar el conjunto del extrusor, retirar los tornillos y reemplazar la placa del sensor de hall del extrusor y el conector.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
