Descripción del Fallo

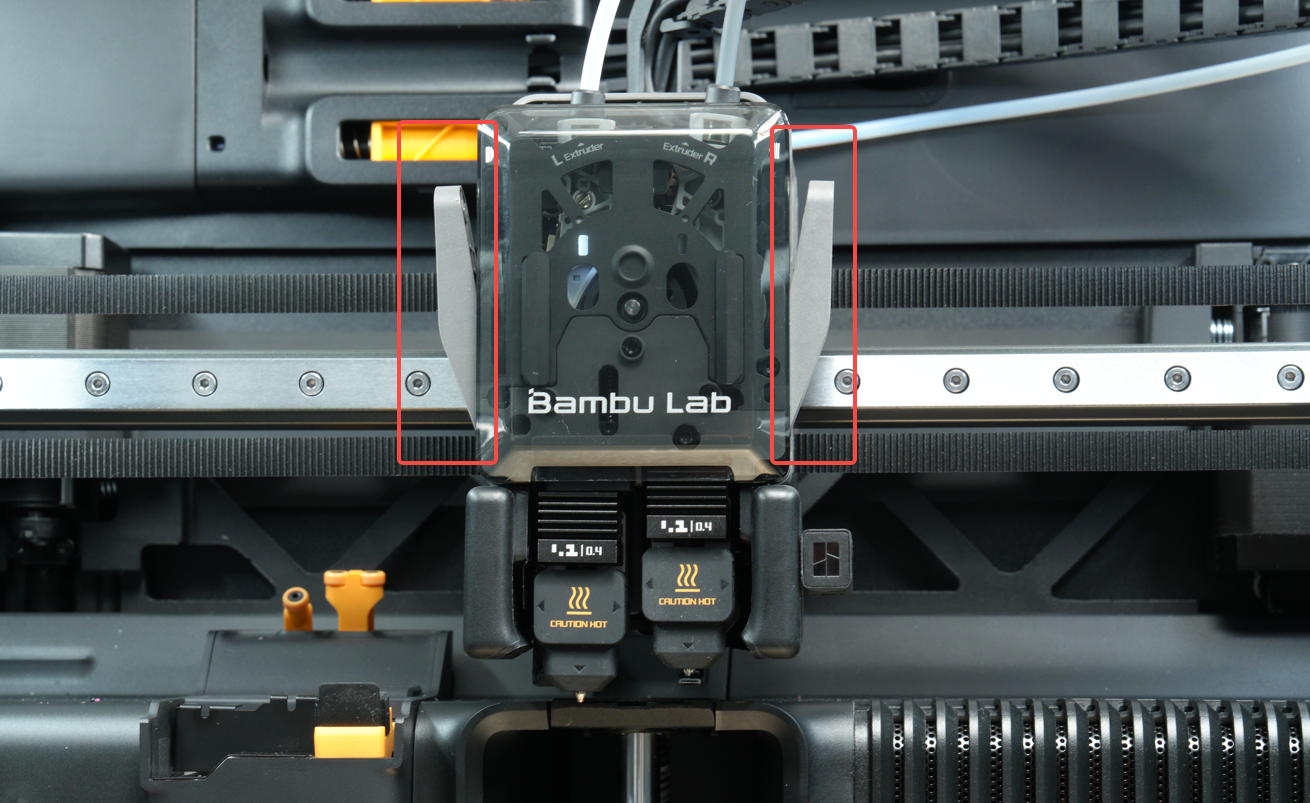

Cuando la impresora está imprimiendo con AMS y realizando la carga y descarga de filamento, el cortador se utiliza para cortar el filamento antes de que sea retirado. Durante el corte, el cabezal se mueve hacia la parte frontal de la impresora, permitiendo que el bloque superior de la palanca presione la manija del cortador, empujando así la hoja para cortar el filamento en el extrusor. Después de cortar el filamento, la manija vuelve automáticamente a su posición inicial. La manija regresa a su posición inicial, como se muestra en la figura a continuación:
Dentro de la manija del cortador hay un imán, y en la posición correspondiente del extrusor hay un sensor Hall. La impresora detecta la posición del cortador mediante el sensor Hall para determinar si ha vuelto correctamente a su posición inicial. Cuando se detecta que la manija no ha vuelto a su posición original dentro del tiempo establecido, aparecerá un mensaje en la pantalla.

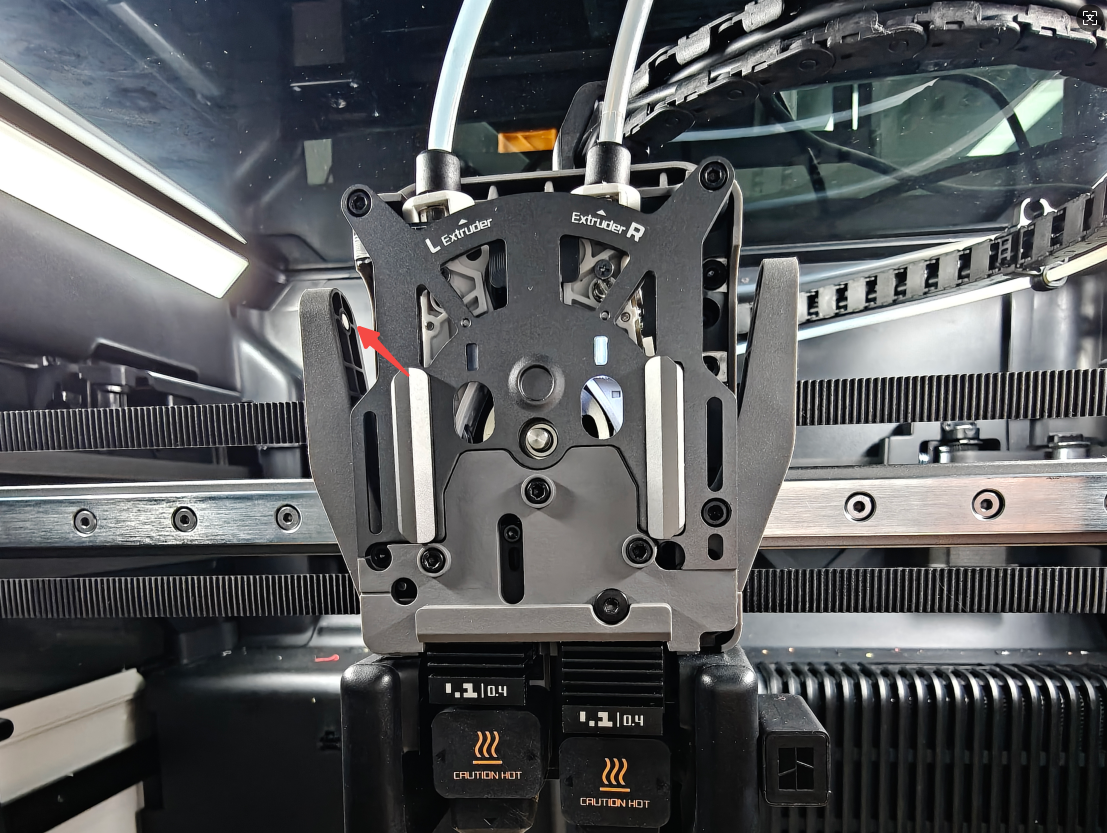

- Imán en la manija del cortador (tomando como ejemplo el cortador izquierdo):

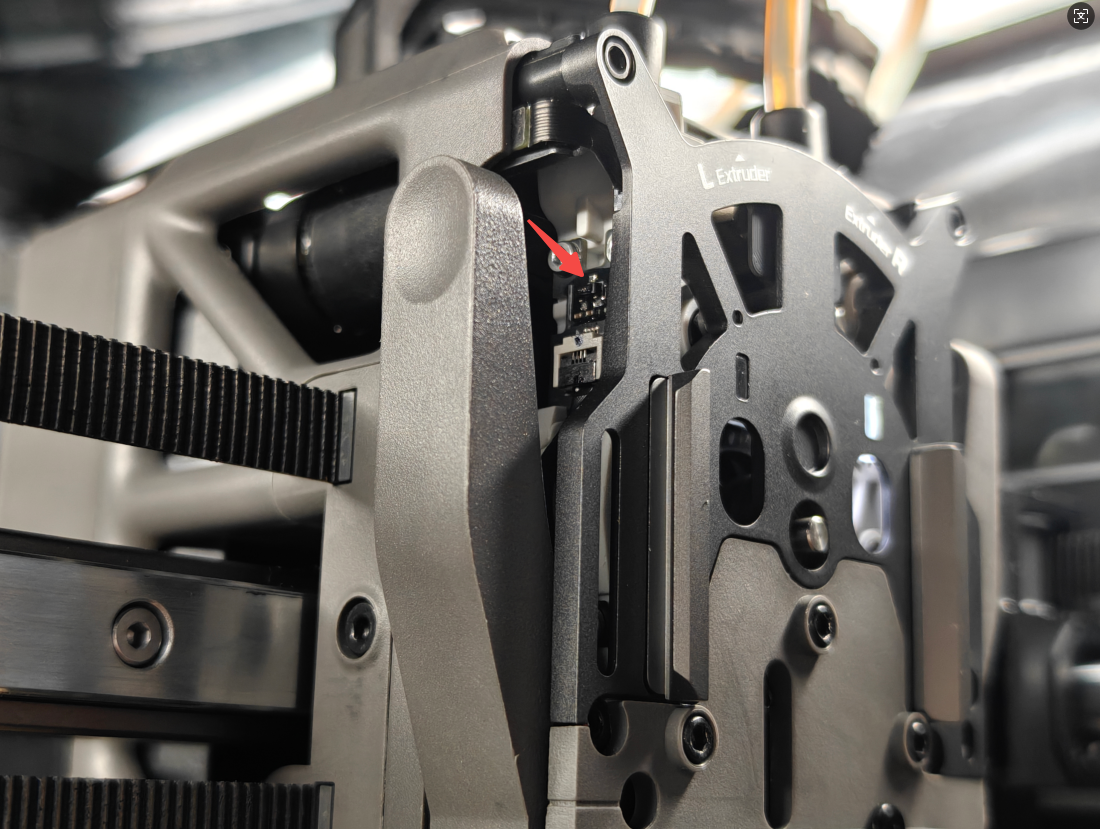

- Sensor Hall para la manija del cortador (tomando como ejemplo el cortador izquierdo):
Los siguientes fenómenos pueden ocurrir cuando ocurre el fallo:
-
Después de cortar, el cabezal se mueve alejándose, pero la manija no vuelve automáticamente a su posición inicial;
-
Durante el proceso de impresión o antes de cortar, la manija está en su posición inicial, pero el sensor Hall correspondiente al imán de la manija presenta un error, lo que hace que la impresora siga reportando que la manija no está liberada.
Solución de Problemas
Herramientas, Equipo y Materiales
- Pinzas (punta plana)
- Llave hexagonal
Pasos para Solucionar el Problema
Manija Liberada
Si la manija ya está liberada pero persiste el error, primero haga clic en reintentar/continuar para ver si se recupera (debido a que la hoja está presionada por el filamento, en algunos casos, el filamento debajo de la hoja puede tardar más en aflojarse).
Si sigue siendo anómalo después de reintentar, verifique si el imán en la manija del cortador funciona correctamente según el diagrama anterior. Consulte también Guía de Desmontaje y Montaje del Extrusor H2D pasos 1-7 para verificar si el conector del cable del sensor Hall está en buen estado.

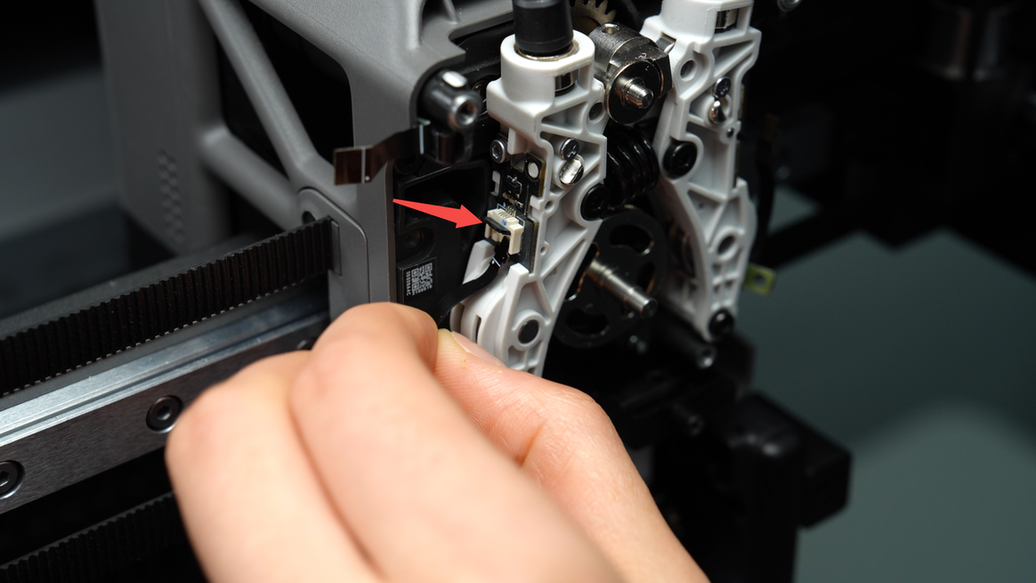

Conector del cable del sensor Hall en la posición correspondiente a la manija del cortador:
Manija No Liberada
Si la manija no está liberada, puede deberse a un obstrucción en el hotend que hace que el filamento debajo de la hoja presione continuamente contra el cortador, o a interferencia con la hoja o la estructura guía de la cubierta frontal, lo que hace que el cortador se atasque.
Consulte Guía de Desmontaje y Montaje del Extrusor H2D pasos 1-4.
Códigos Equivalentes
Los siguientes códigos HMS representan el mismo tipo de fallo.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
