HMS_0300-2600-0001-0007: Frecuencia de señal alta detectada en el sensor de corriente de Foucault del extrusor izquierdo. El sensor podría estar instalado demasiado cerca o estar suelto.

Descripción del problema

El hotend izquierdo está asegurado al calentador del hotend mediante un clip de bloqueo y se mueve hacia arriba y hacia abajo junto con el módulo de elevación del hotend. Cuando el extrusor izquierdo está operativo, el módulo de elevación del hotend desciende, acercándose al sensor de corriente de eddy del extrusor izquierdo, manteniendo un espacio específico. Este espacio varía según las variaciones en la fuerza de extrusión, permitiendo medir la fuerza de extrusión. Si el sensor detecta una señal de fuerza de extrusión con una frecuencia excesivamente baja, el sistema activará una alarma, hará descender ligeramente la cama caliente, terminará la tarea y mostrará un mensaje de error.

Las causas posibles del problema incluyen:

1. Espacio excesivo entre la bobina del sensor de corriente de eddy del extrusor izquierdo y el módulo de elevación del hotend.
2. Desconexión o aflojamiento entre el sensor de corriente de eddy del extrusor izquierdo y la placa TH.
3. El sensor de corriente de eddy del extrusor izquierdo está dañado.

Solución de problemas

Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.

Herramientas, equipos y materiales

• Llave Allen H2.0
• Papel A4 estándar para impresión
• Adhesivo estructural (según necesidad)

Soluciones

Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.

Paso 1. Inspeccionar el espacio entre la bobina de corriente de eddy y el deslizador de elevación

1. Consulte los Pasos 1‑4 en la Wiki Desmontar el cabezal H2D para retirar el conducto del ventilador de capa.

2. Verifique el espacio entre la bobina del sensor de corriente de eddy del extrusor izquierdo y el deslizador de elevación izquierdo del hotend. El rango normal de espacio:

   1. Con el extrusor izquierdo en posición de trabajo.
   2. Dos capas de papel A4 estándar (espesor total: 0,2 mm) pueden deslizarse suavemente.
   3. Tres capas de papel A4 (espesor total: 0,3 mm) no pueden insertarse o causar fricción notable al insertarse.

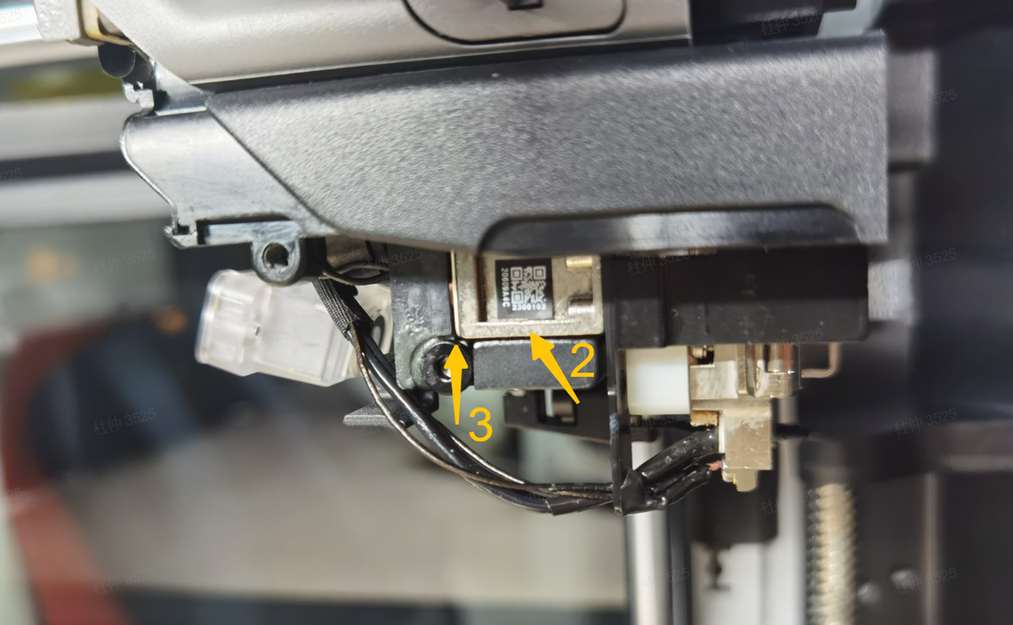

3. Intente ajustar suavemente el tornillo (consulte la Figura 2 a continuación) con una llave Allen H2 para verificar si está flojo.

   1 – Dos capas de papel A4 estándar 2 – Tornillo de bloqueo trasero del soporte de bobina

   El espacio entre el sensor de corriente de eddy de la boquilla izquierda y el deslizador de elevación debe ser aproximadamente 0,2 mm, equivalente al grosor de una hoja de A4 doblada.

   A continuación, inserte el papel A4 doblado entre el sensor de corriente de eddy de la boquilla izquierda y el deslizador de elevación. Sostenga el sensor con la mano y tire suavemente del papel para verificar si se desliza con facilidad (debe haber ligera resistencia pero aún ser fácil de retirar). Si el movimiento es correcto, ajuste completamente el tornillo con una llave Allen H2.0.



   Al ajustar el tornillo, mantenga la mano firme sobre el sensor para evitar desalineaciones. Una vez asegurado el tornillo, retire el papel A4.

4. Si el espacio es anómalo o el tornillo está flojo, ajuste de la siguiente manera:

   1. Afloje el tornillo y coloque tres capas de papel A4 estándar (espesor total: 0,25‑0,3 mm) entre la bobina de corriente de eddy y el deslizador de elevación.
   2. Empuje el soporte de bobina hacia el deslizador de elevación y ajuste el tornillo.
   3. Después de ajustar, retire el papel y confirme que el espacio sea adecuado mediante las pruebas de dos y tres capas (consulte la verificación de espacio anterior).
   4. Finalmente, asegure el tornillo con adhesivo para evitar que se afloje (si el tornillo no se afloja o los errores son infrecuentes, el adhesivo puede no ser necesario).

5. Si el espacio es normal y el tornillo no está flojo, proceda al Paso 2.

Paso 2. Verificar aflojamiento en la conexión entre el sensor de corriente de eddy del extrusor izquierdo y la placa TH

1. Consulte los Pasos 4‑5 en la Wiki Desmontar el cabezal H2D para retirar el ventilador de capa y su placa TH, exponiendo la placa TH.

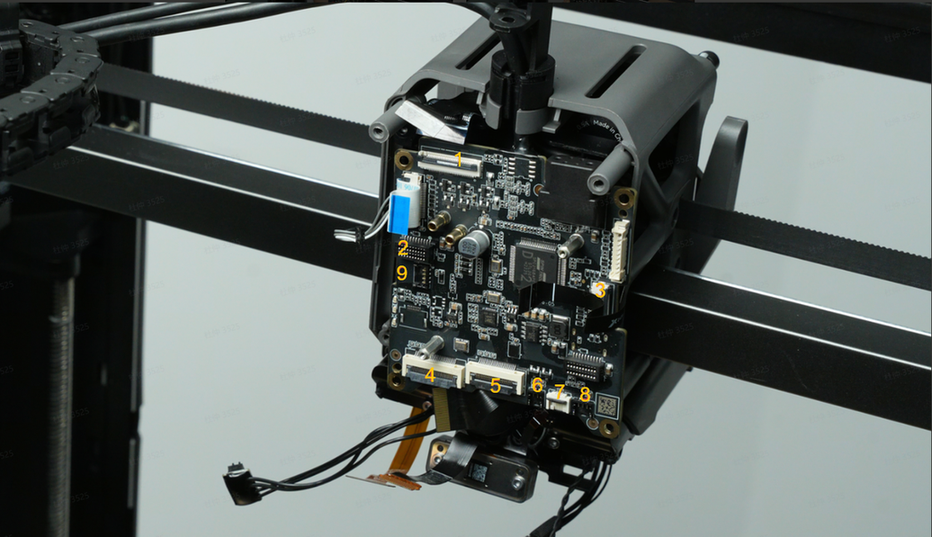

2. Inspeccione el conector del sensor de corriente de eddy del extrusor izquierdo en la parte inferior de la placa TH (Conector 8 en la imagen siguiente).



3. Si el conector del sensor está flojo en la placa TH, reinstálelo para asegurar la conexión. Proceda al Paso 4 para probar.

4. Si no hay aflojamiento, el sensor de corriente de eddy del extrusor izquierdo podría estar dañado. Reemplace el módulo del sensor y proceda al Paso 3.

Paso 3. Reemplazar el sensor de corriente de eddy de la boquilla izquierda

Consulte reemplazar los sensores de corriente de eddy de la boquilla.

Paso 4. Instalación y prueba del cabezal

1. Instale el hotend (el ventilador de capa y su conducto pueden instalarse después de la prueba).
2. En la pantalla, cambie al extrusor izquierdo.
3. Active manualmente el homing.
4. Si no ocurre ninguna alarma, la prueba es exitosa.
5. Instale el ventilador de capa y su conducto.

Si las soluciones anteriores no resuelven el problema, presente un ticket y cargue los archivos de registro de la impresora.
