HMS_0300-2600-0001-0001: Se detectó una baja frecuencia de señal en el sensor de corriente de eddy del extrusor izquierdo. El sensor puede estar instalado demasiado lejos o suelto.

Última actualización el Apr 25, 2026

Descripción del problema

El hotend izquierdo está conectado al calentador del hotend mediante un clip de fijación. Se mueve hacia arriba y hacia abajo junto con el módulo de elevación del hotend.
Cuando el extrusor izquierdo está activo, el módulo de elevación del hotend desciende hacia la parte trasera-izquierda sensor de corriente de eddy del extrusor. Se mantiene un espacio específico entre ambos. A medida que cambia la fuerza de extrusión, este espacio varía en consecuencia, permitiendo al sistema medir la fuerza de extrusión.
Si el sensor detecta una señal de fuerza de extrusión con una frecuencia anormalmente baja, el sistema activará una alarma. La cama caliente bajará ligeramente, la tarea de impresión se detendrá y aparecerá un mensaje de error en la pantalla.

Causas posibles:

  1. El espacio entre el sensor de corriente de eddy del extrusor izquierdo y el módulo de elevación del hotend es demasiado grande.
  2. La conexión entre el sensor de corriente de eddy del extrusor izquierdo y la placa TH está suelta o desconectada.

Solución de problemas

❗ Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.

Herramientas, equipos y materiales

  • Llave Allen H2.0
  • Papel A4 estándar

Soluciones

Puede ajustar el orden de estas soluciones según sea necesario.

Paso 1. Inspeccionar el espacio entre la bobina de corriente de eddy y el deslizador de elevación

  1. Consulte la Wiki Reemplazar el conducto de aire del ventilador de capa H2 Series para retirar el conducto de aire del ventilador de capa.
  2. Verifique el espacio entre la bobina de corriente de eddy del sensor de corriente de eddy del extrusor izquierdo y el deslizador de elevación del hotend izquierdo. El rango normal de espacio:
    • Con el extrusor izquierdo en posición de trabajo.
    • Dos capas de papel A4 estándar (espesor total: 0,2 mm) pueden deslizarse suavemente.
    • Tres capas de papel A4 estándar (espesor total: 0,3 mm) no pueden insertarse o causar fricción notable al insertarse.
  3. Intente ajustar suavemente el tornillo (consulte la Figura 2 a continuación) con una llave Allen H2 para verificar si está suelto.
  1. Si el espacio es anormal o el tornillo está suelto, ajuste de la siguiente manera:
    1. Afloje el tornillo y coloque tres capas de papel A4 estándar (espesor total: 0,25–0,3 mm) entre la bobina de corriente de eddy y el deslizador de elevación.
    2. Empuje el soporte de la bobina hacia el deslizador de elevación y apriete el tornillo.
    3. Después de apretar, retire el papel y confirme que el espacio sea adecuado mediante las pruebas de dos y tres capas (como se describe anteriormente).
    4. Finalmente, sellar el tornillo con silicona de grado electrónico o cola UV para evitar que se suelte.
  2. Si el espacio es normal y el tornillo no está suelto, proceda al Paso 2.

Paso 2. Verificar sujeción en la conexión entre el sensor de corriente de eddy del extrusor izquierdo y la placa TH

  1. Consulte los Pasos 4–5 de la Wiki Desmontar el cabezal H2D para retirar el ventilador de capa y su placa de conexión, exponiendo la placa TH.

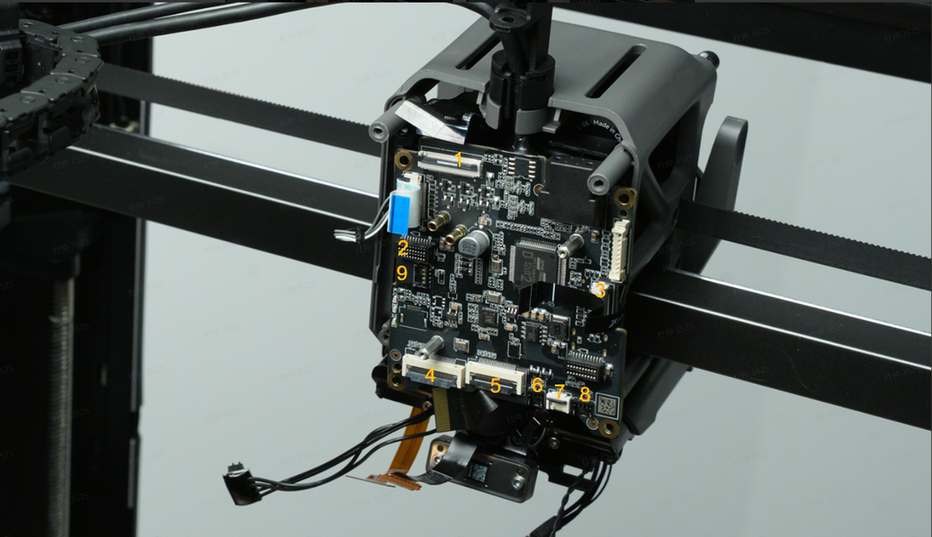

  2. Inspeccione el conector del sensor de corriente de eddy del extrusor izquierdo en la parte inferior de la placa TH (Conector 8 en la imagen siguiente).

    Conector del sensor de corriente de eddy del extrusor izquierdo (Figura 8)

  3. Si el conector está suelto en la placa TH, reinstálelo para asegurar una conexión firme, luego proceda al Paso 4 para realizar pruebas.

  4. Si no hay sujeción suelta, el sensor de corriente de eddy del extrusor izquierdo podría estar dañado. Reemplace el módulo del sensor y luego proceda al Paso 3.

Paso 3. Reemplazar el sensor de corriente de eddy del extrusor izquierdo

(Realice el reemplazo siguiendo el manual de servicio oficial o la guía de Wiki.)

Paso 4. Instalación y pruebas del cabezal

  1. Instale el hotend (el ventilador de capa y su conducto pueden reinstalarse después de las pruebas).
  2. En la pantalla, cambie al extrusor izquierdo.
  3. Active manualmente el homing.
  4. Si no ocurre ninguna alarma, la prueba es exitosa.
  5. Instale el ventilador de capa y su conducto.

Si las soluciones anteriores no resuelven su problema, por favor envíe un ticket y cargue los archivos de registro de la impresora.
