Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Ducto de aire del ventilador de capa

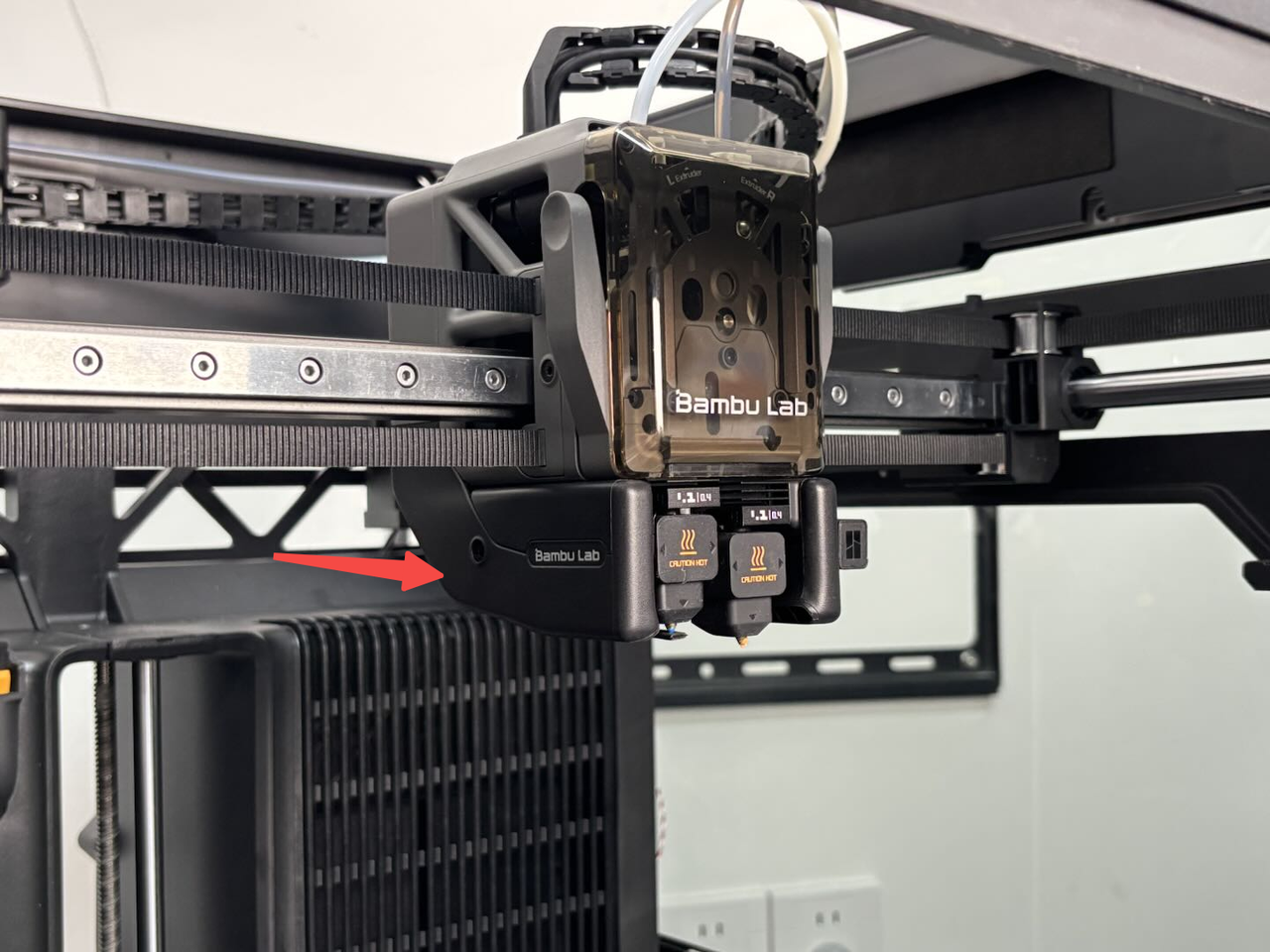

El ducto de aire del ventilador de capa está instalado en la parte inferior del cabezal. Se utiliza para enfriar rápidamente el filamento extruido junto con el ventilador de capa. Los detalles del ducto de aire del ventilador de capa y sus accesorios son los siguientes:
-

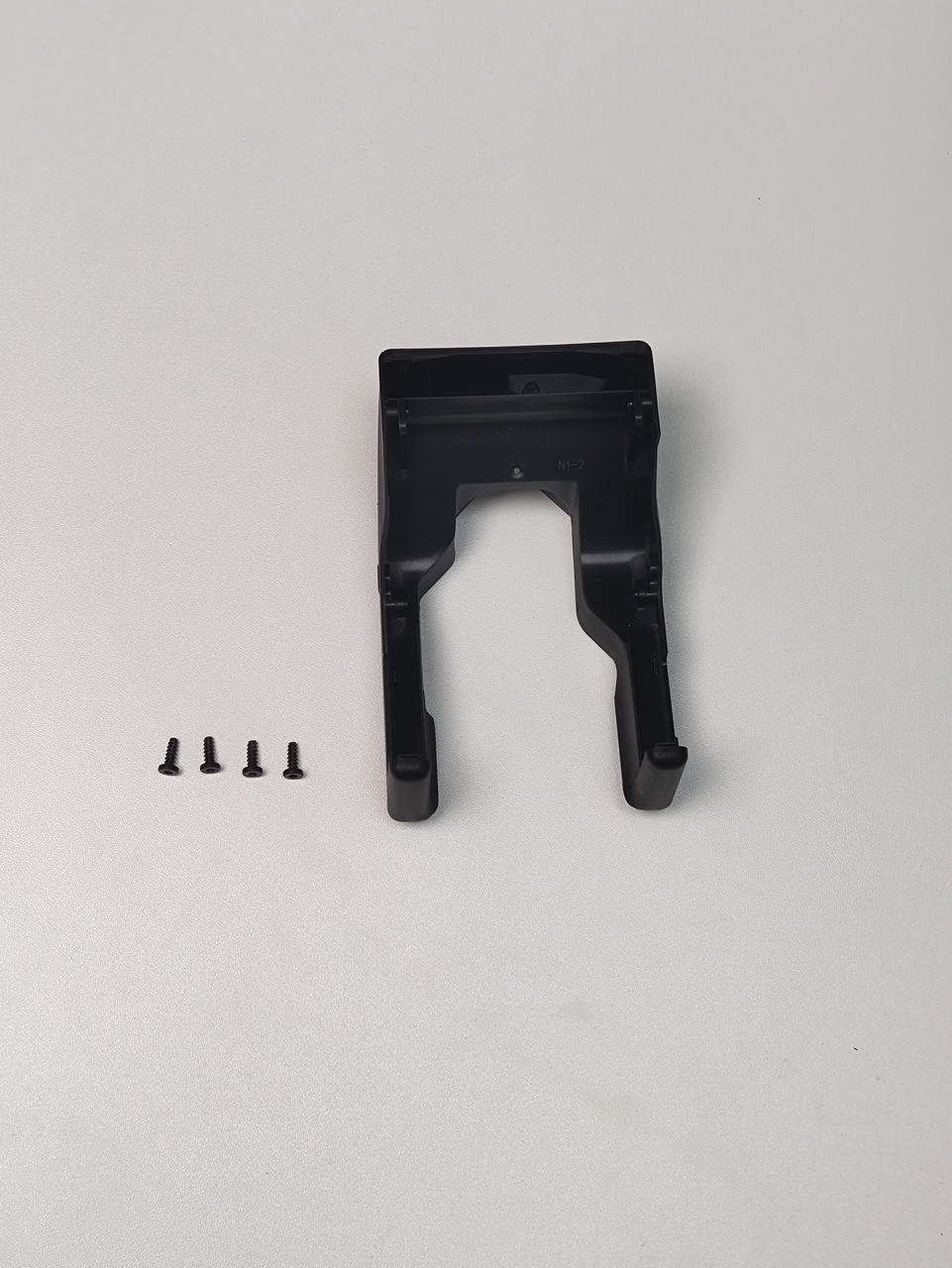

Ducto de aire del ventilador de capa * 1
-
Tornillos BT3x8 - utilizados para fijar el ducto de aire del ventilador de capa * 4
Cuándo usarlo
El ducto de aire del ventilador de capa está dañado.
Herramientas y materiales necesarios
-
Llave Allen H2.0
-
Un nuevo ducto de aire del ventilador de capa
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida al realizar estas tareas puede causar un cortocircuito, lo que podría provocar daños eléctricos adicionales y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Guía en video
Guía de desmontaje

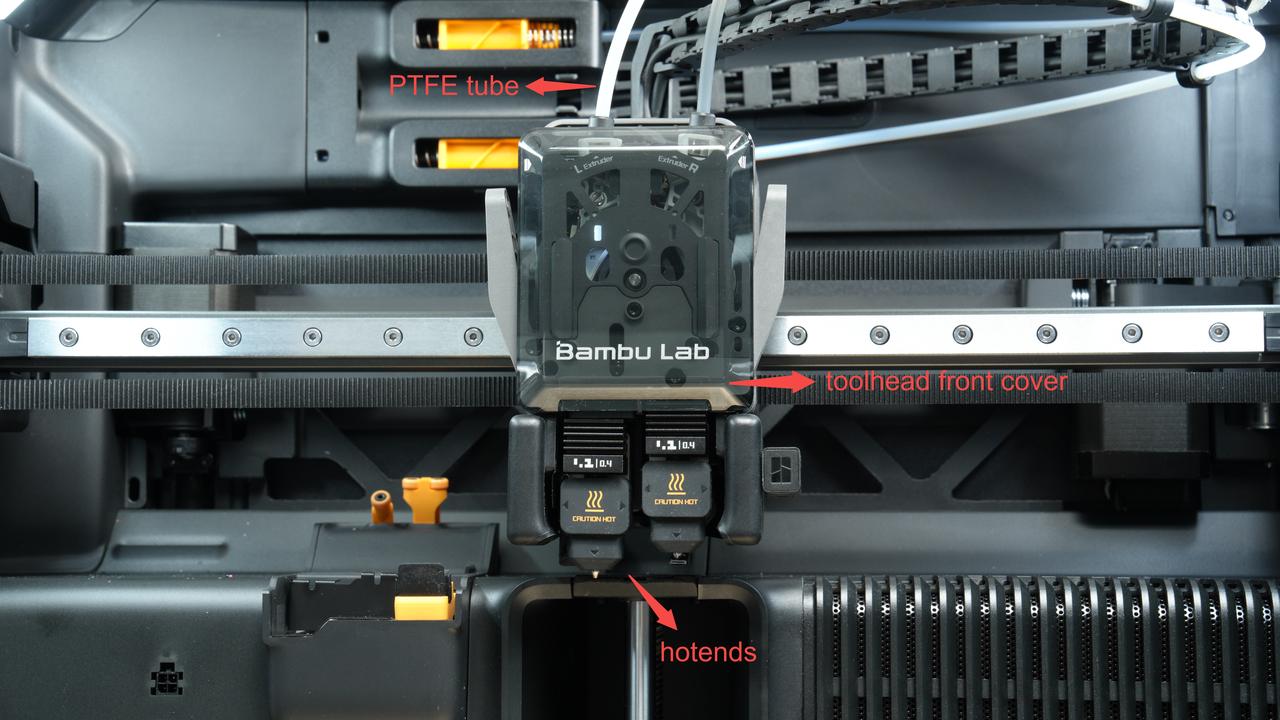

Los pasos de desmontaje de esta wiki son extraídos de la guía completa de desmontaje del cabezal. De hecho, al reemplazar el ducto de aire del ventilador de capa, no es necesario quitar el tubo PTFE, la cubierta frontal del cabezal ni los hotends izquierdo y derecho. Desmonte y monte según sea necesario.
Paso 1: Retirar los tornillos fijos

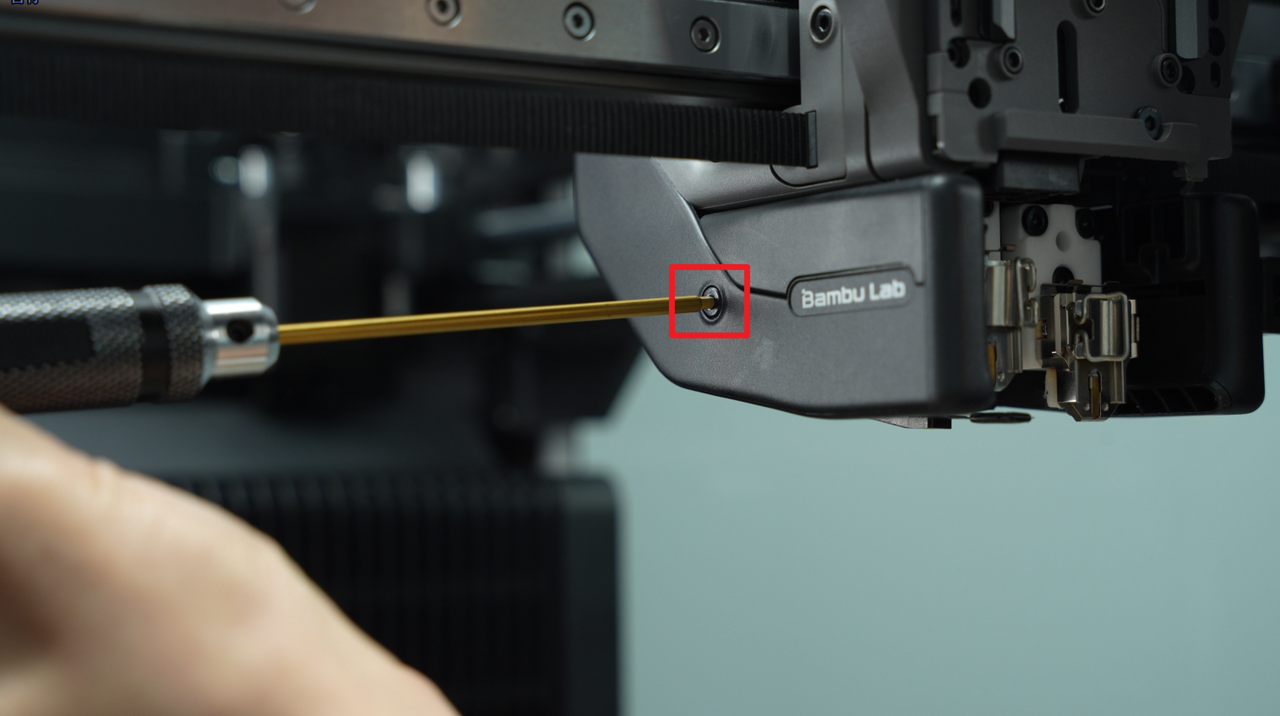

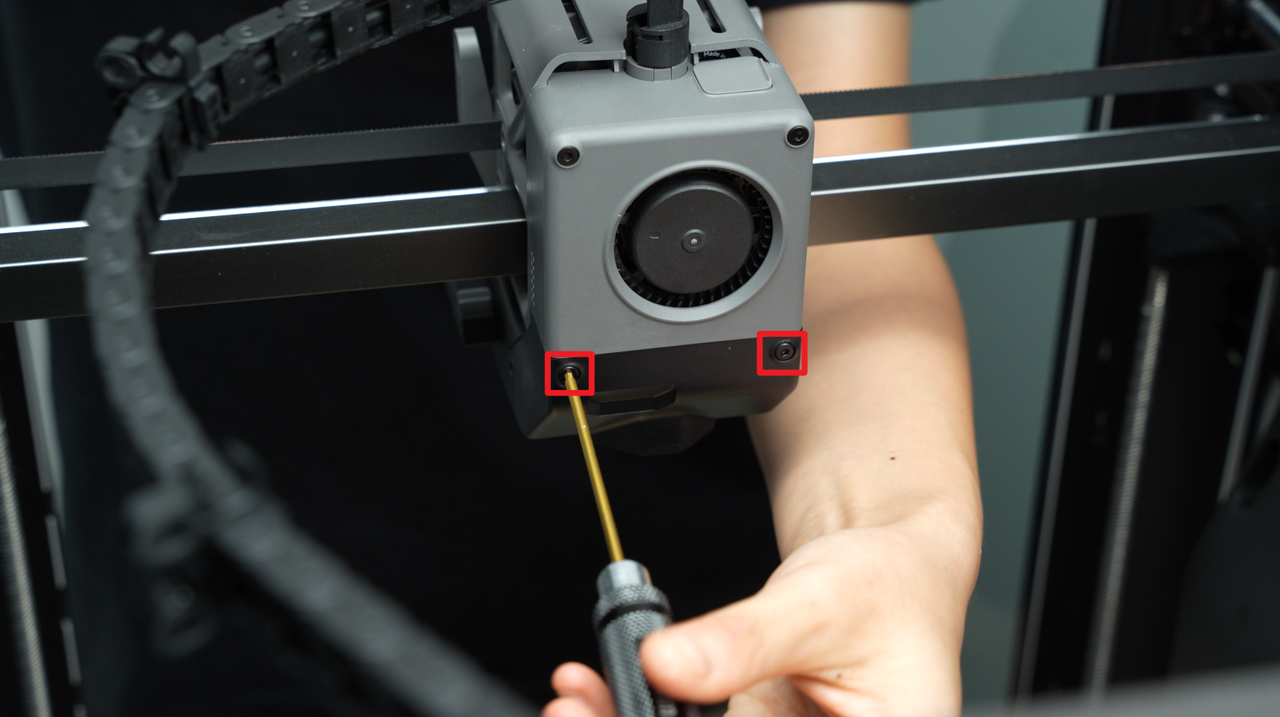

Utilice una llave Allen H2.0 para retirar los cuatro tornillos fijos (BT3x8).
Paso 2: Retirar el ducto de aire del ventilador de capa

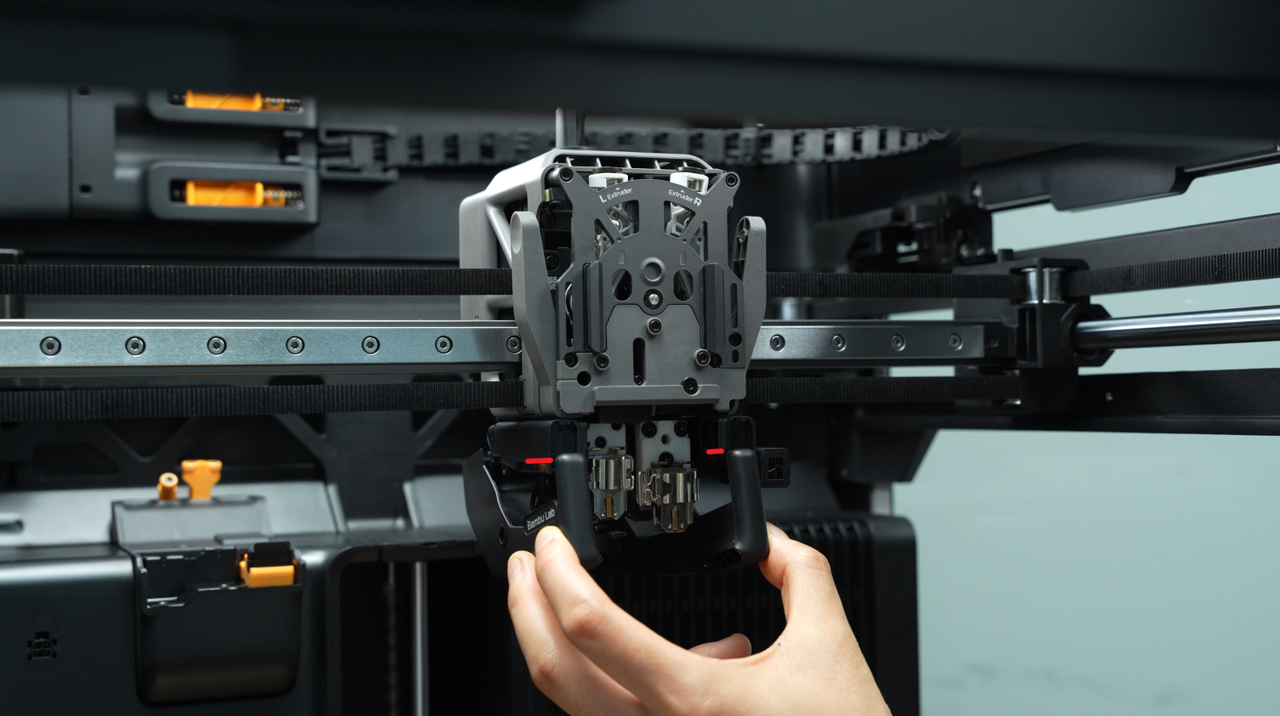

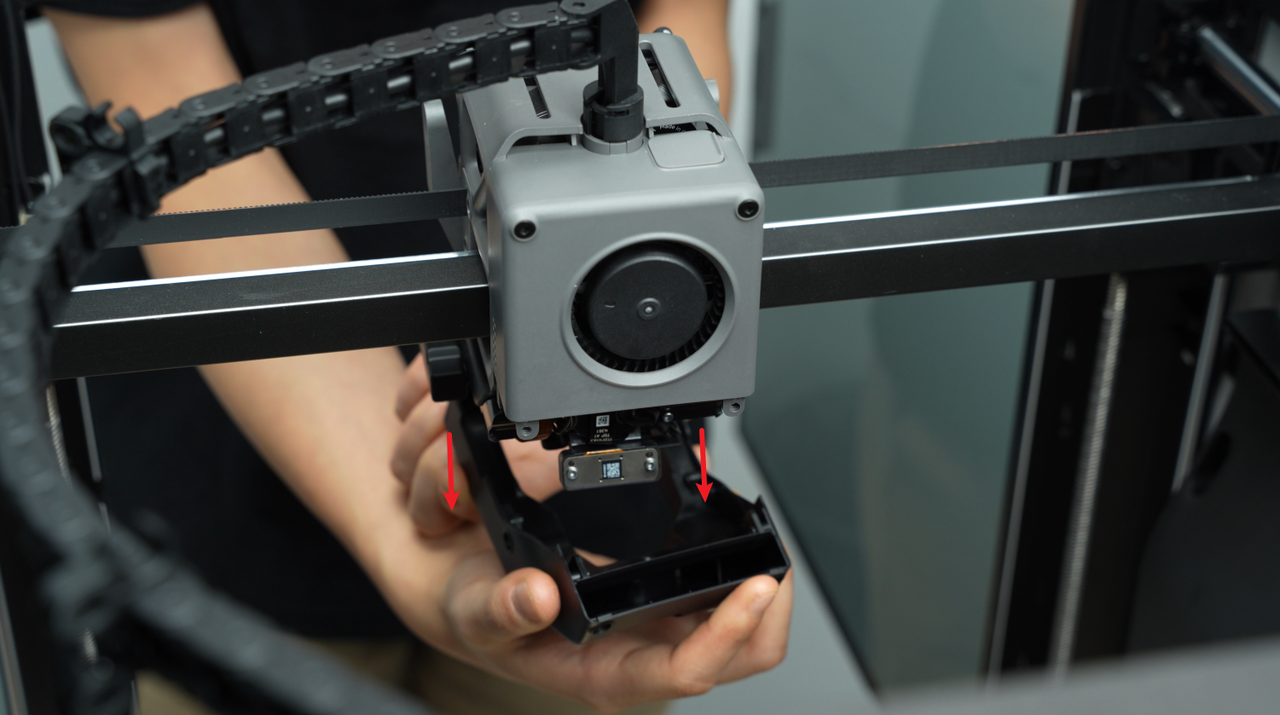

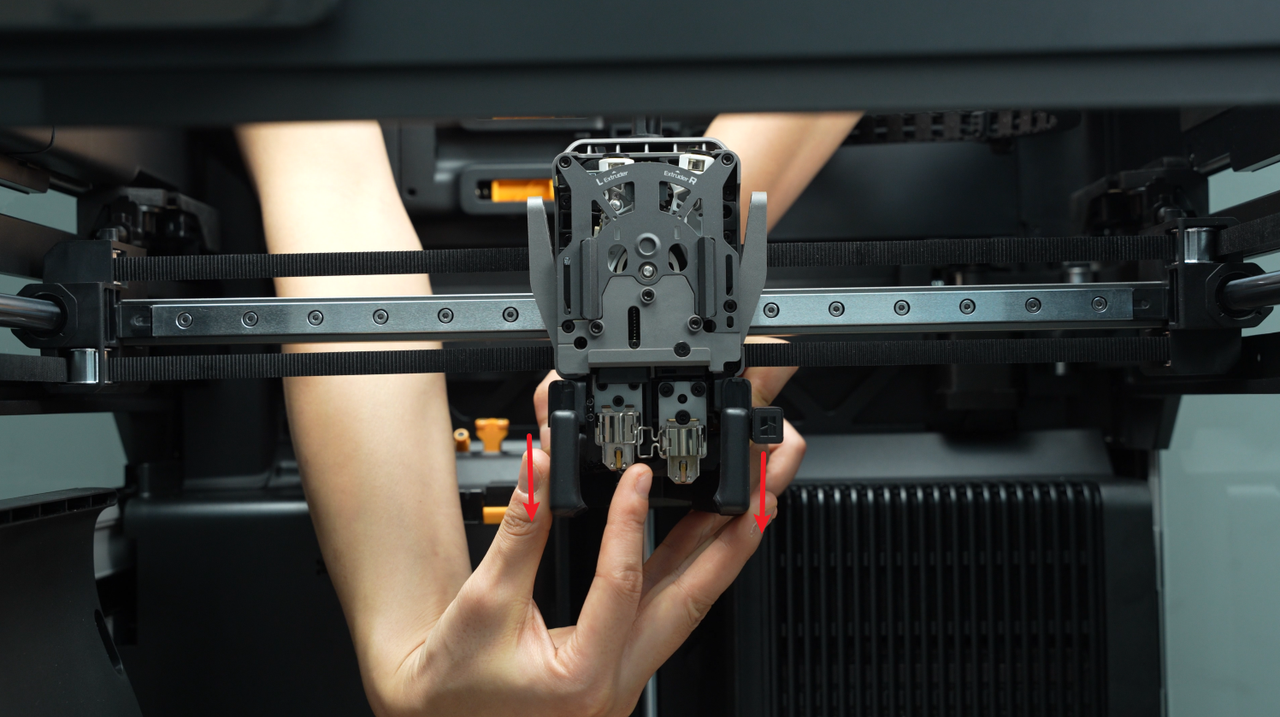

Sostenga el extremo trasero del ducto de aire del ventilador de capa y jale hacia abajo para retirar el ducto con cuidado.
Guía de montaje
Paso 1: Instalar el ducto de aire del ventilador de capa

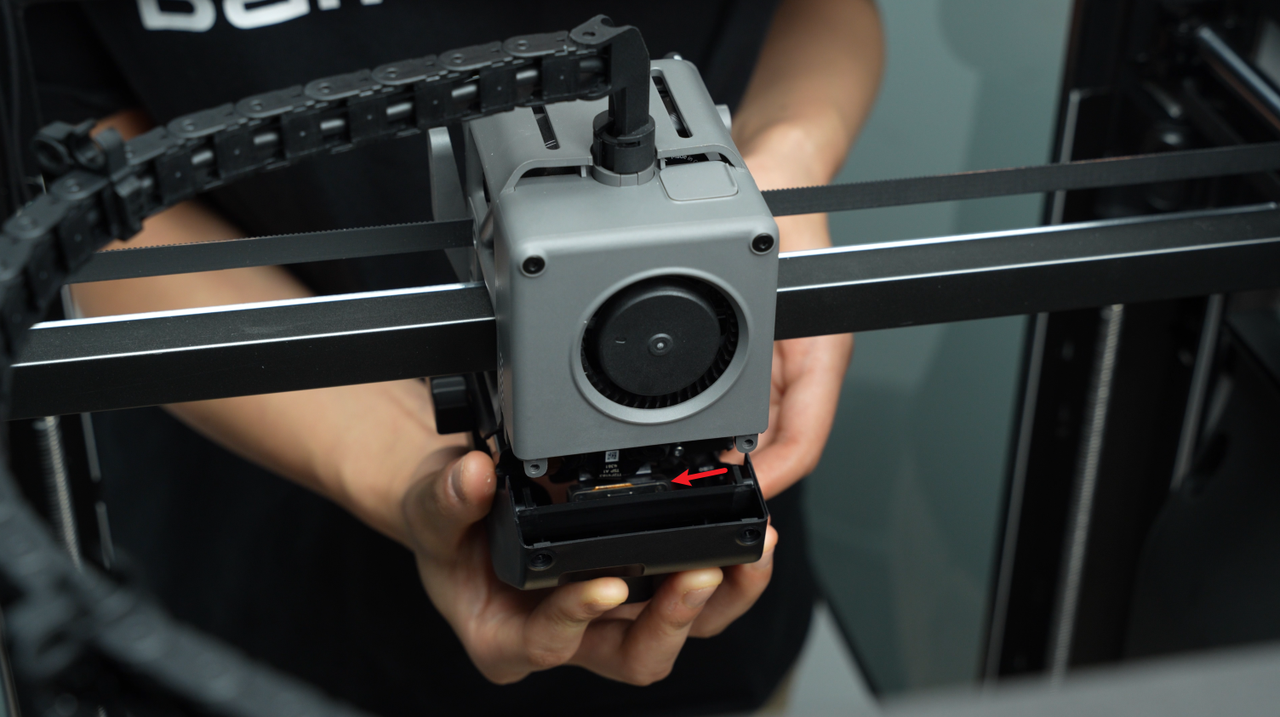

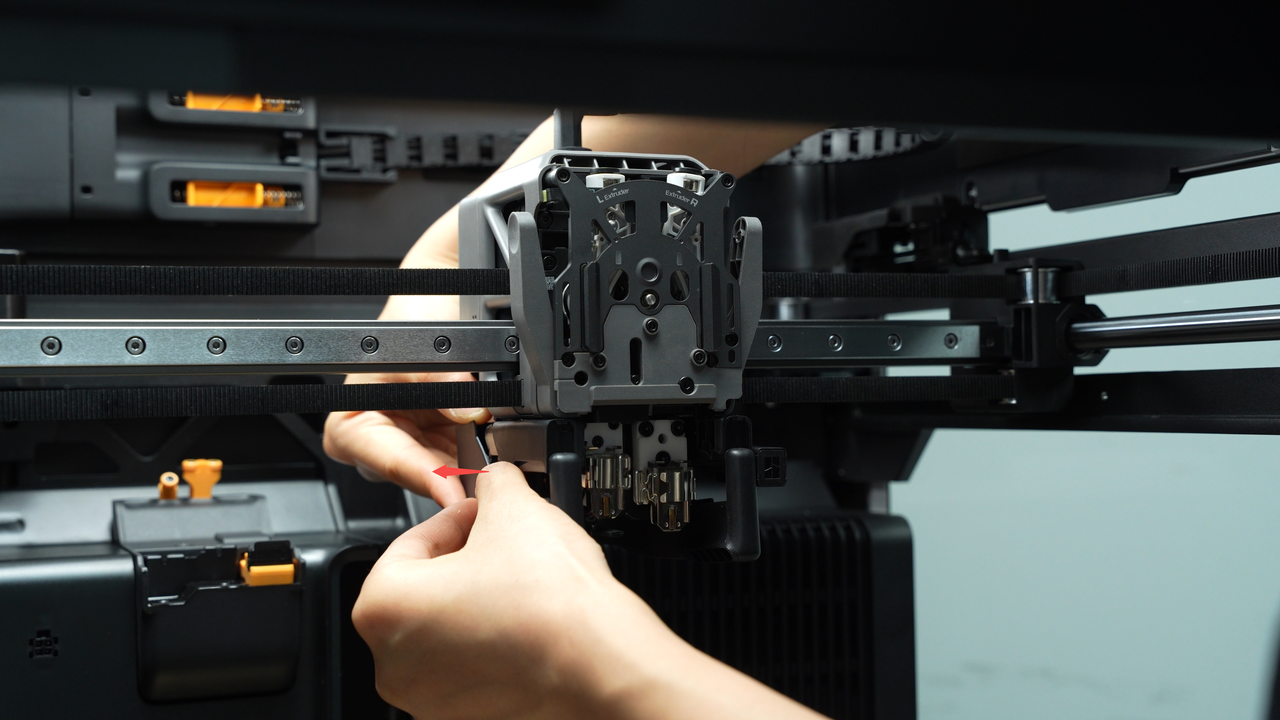

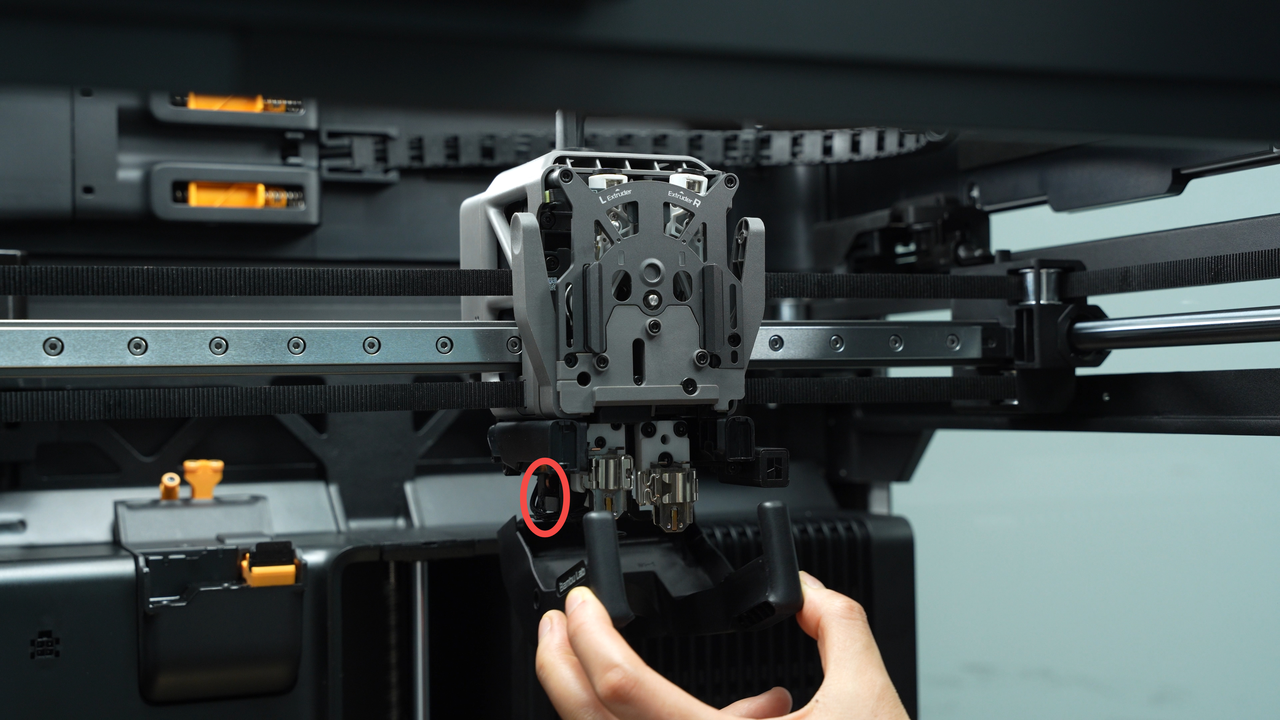

El cable de la unidad de calentamiento del hotend debe instalarse en la ranura de gestión de cables. Antes de instalar el ducto, asegúrese de presionar el cable de la unidad de calentamiento del hotend en la ranura de gestión de cables para evitar que el ducto presione el cable.

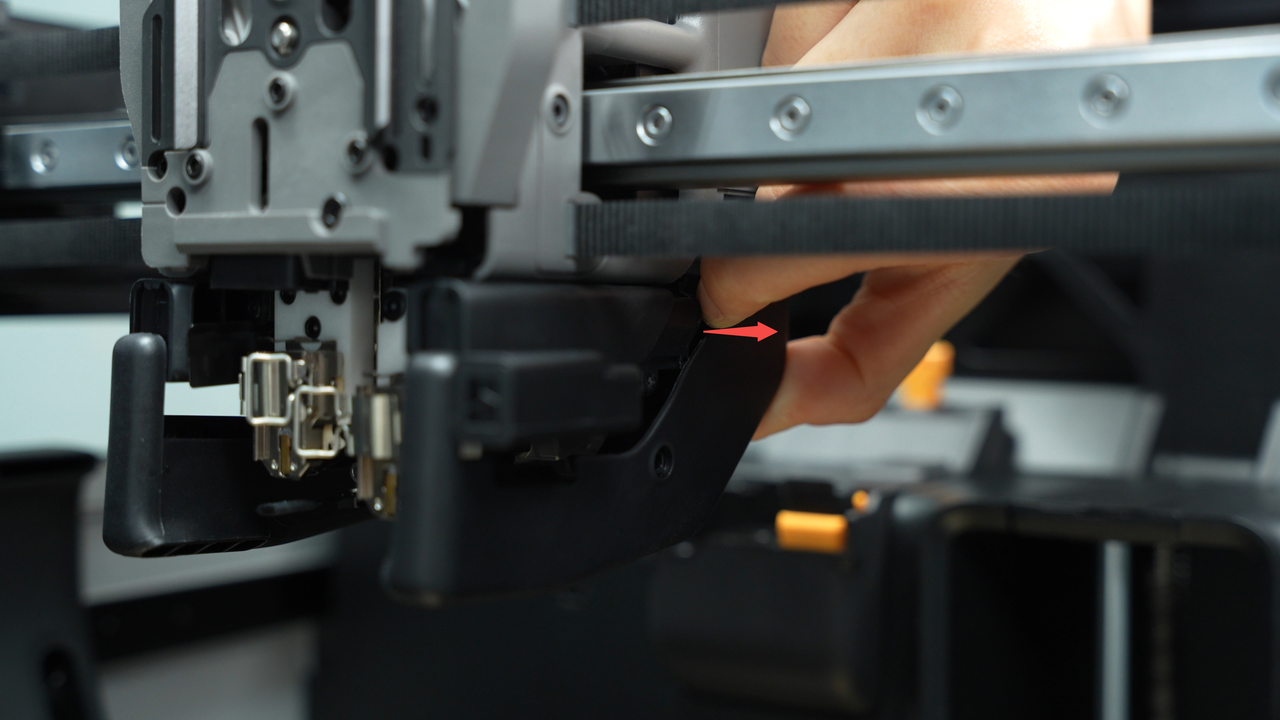

Primero, instale la parte frontal 1/4 del ducto para facilitar inclinar la mitad trasera del ducto, evitando interferencias con la cámara de la boquilla. Luego, sostenga la mitad trasera del ducto y empuje hacia arriba.

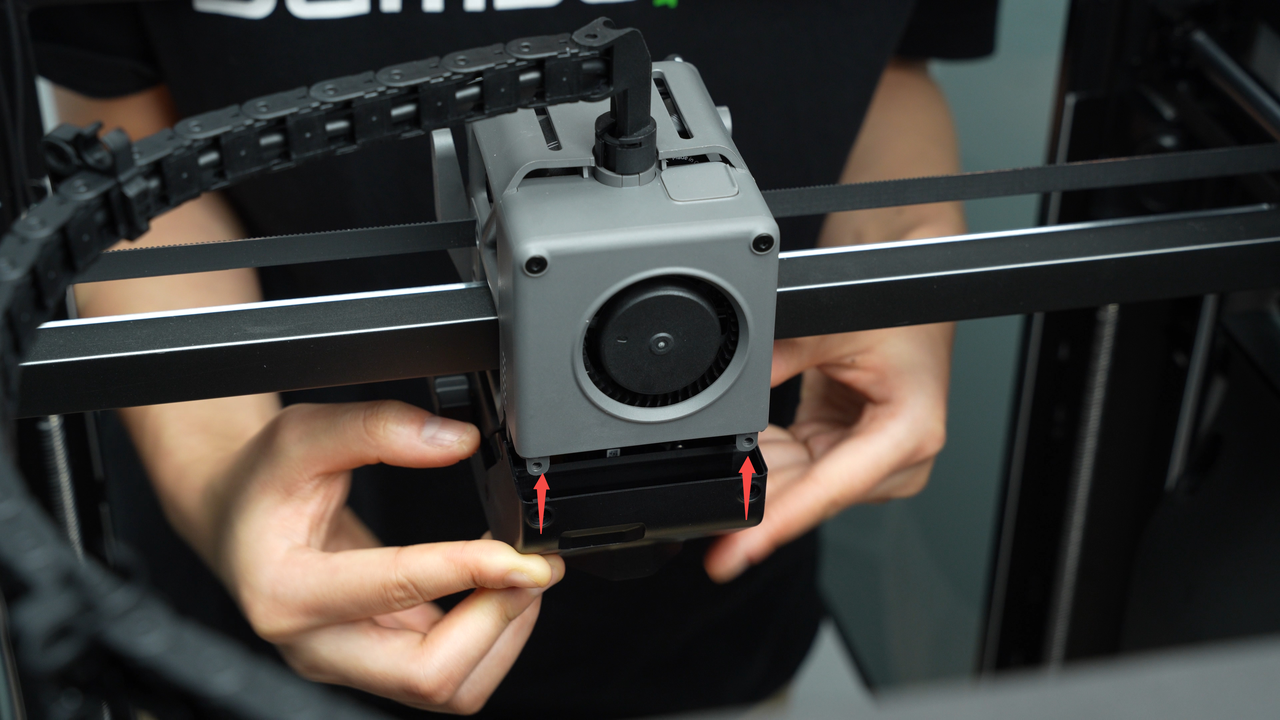

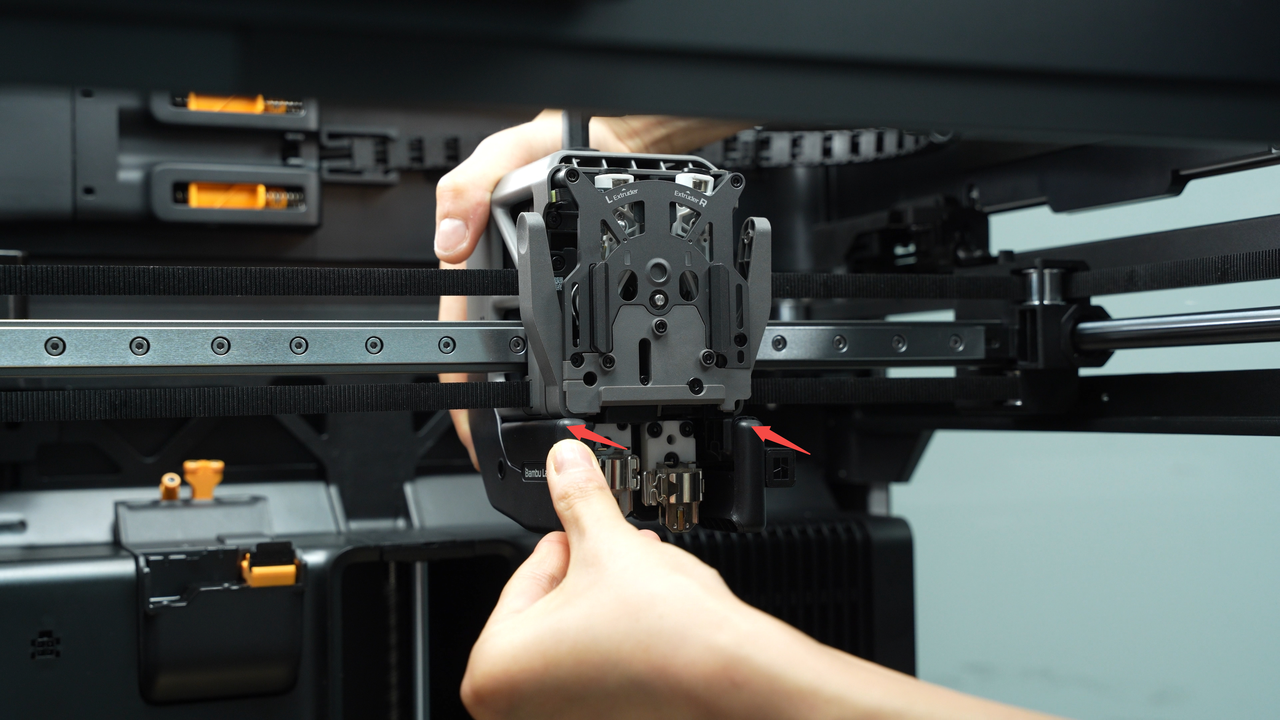

Después de empujarlo, doble suavemente los lados del ducto hacia afuera, encajándolos en el cabezal en cada lado, y luego presione firmemente el ducto hacia arriba para asegurarlo en su lugar.

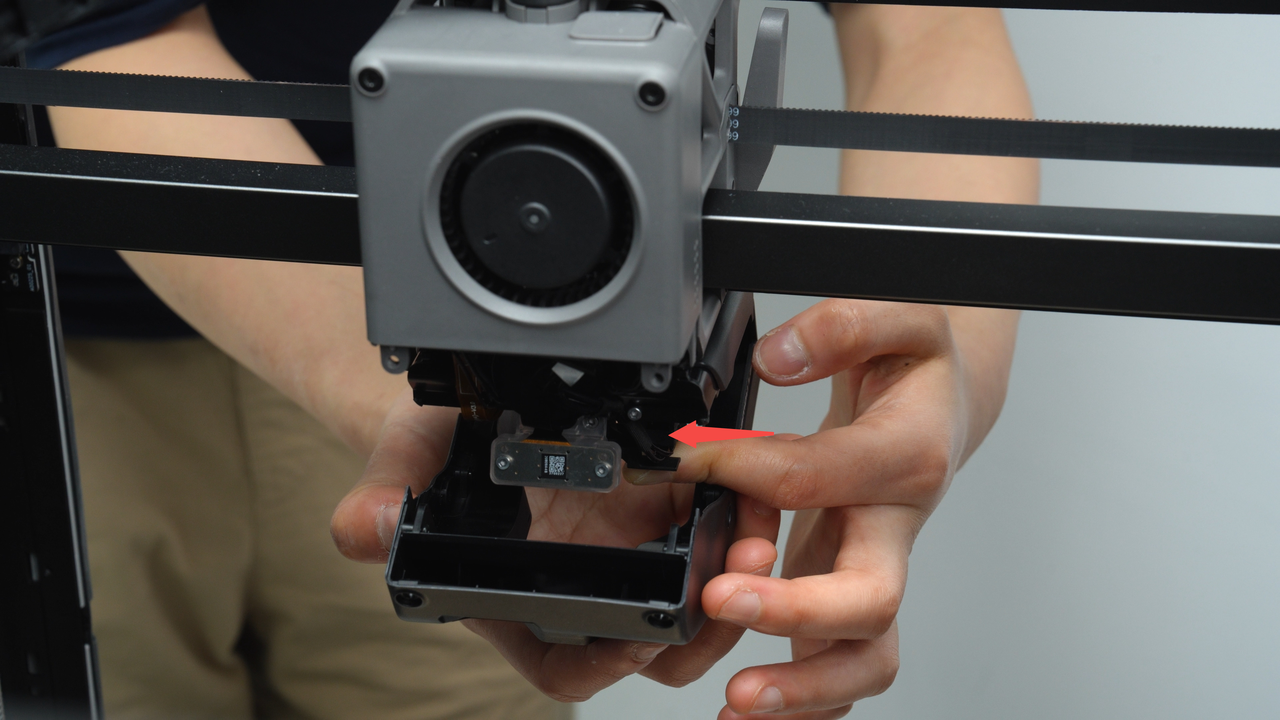

A continuación, empuje la parte superior de la sección frontal del ducto hacia adelante para asegurar un ajuste ajustado sin huecos.
Paso 2: Apretar los tornillos

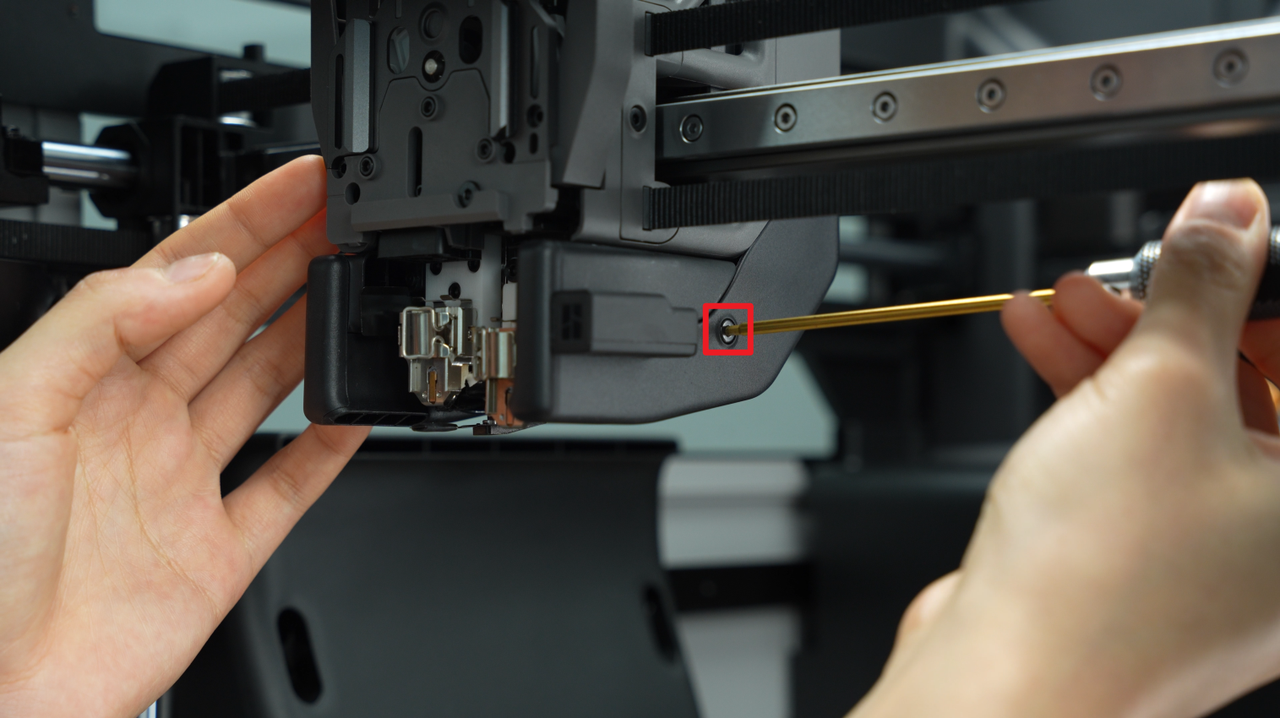

Utilice una llave Allen H2.0 para apretar los cuatro tornillos fijos (BT3x8).
Cómo verificar la finalización/éxito
Verifique que no haya holgura después de instalar el ducto de aire del ventilador de capa.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
