Descripción del problema

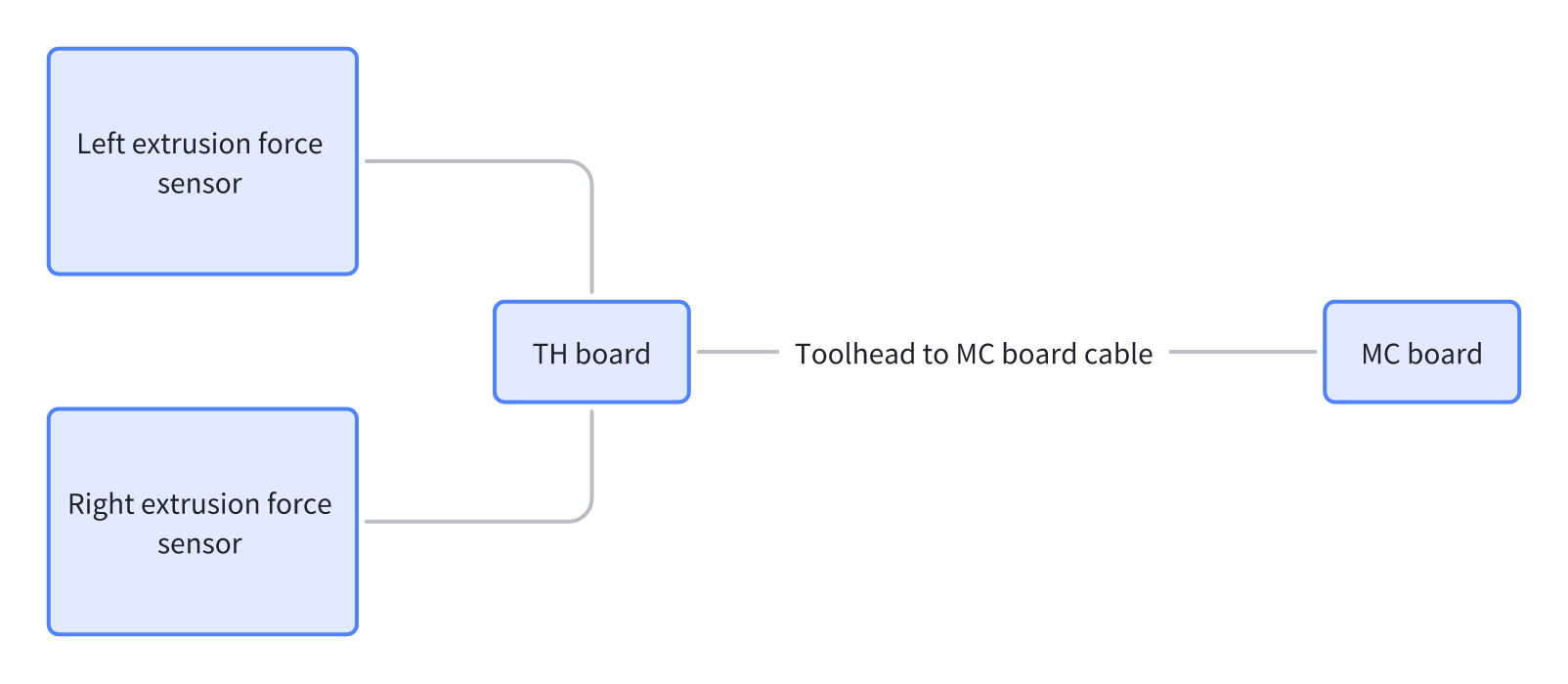

Se instala un sensor de corriente de eddy del extrusor por encima de cada hotend en los lados izquierdo y derecho del cabezal, diseñado para detectar la fuerza de extrusión aplicada por el hotend. Además, el sensor de corriente de eddy del extrusor es crucial para funciones como el homing, el nivelado, la calibración del desplazamiento Z de la boquilla y la calibración dinámica de flujo. Cuando la placa MC no recibe señales del sensor de corriente de eddy del extrusor, se activa esta alarma.
Las razones posibles para la activación de HMS incluyen:
- Daño en el sensor de corriente de eddy del extrusor (incluyendo la bobina de corriente de eddy y el cable de señal).
- Desconexión del cable de señal del sensor de corriente de eddy del extrusor de la placa TH.
- Anomalías de comunicación dentro de los chips de la placa TH.
- Anomalías de comunicación entre la placa TH y la placa MC.
Solución de problemas
Herramientas, equipos y materiales
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas planas

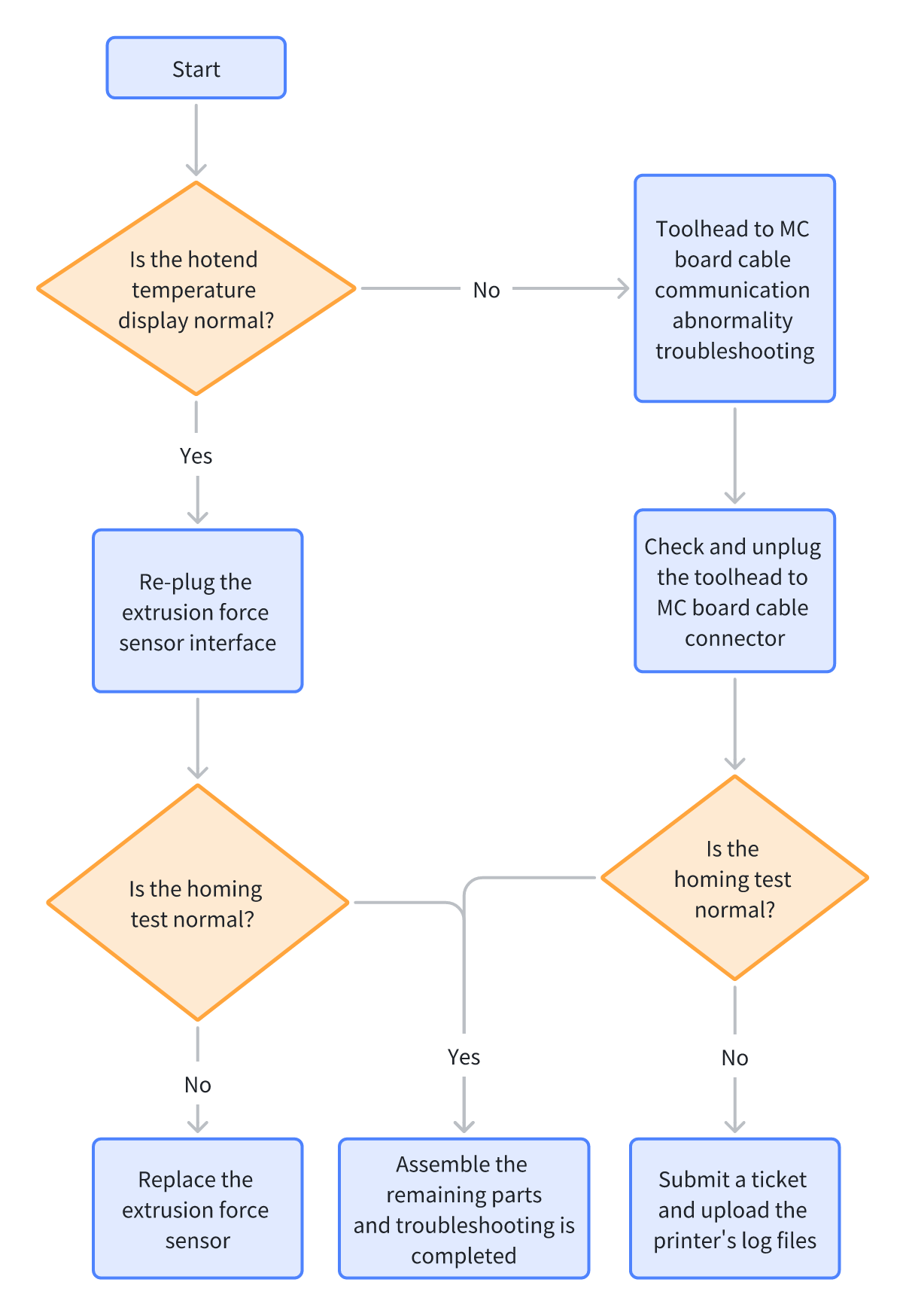

Proceso de aislamiento de fallas
Investigue las anomalías del sensor de corriente de eddy del extrusor izquierdo y derecho según la indicación de la falla.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Reiniciar la impresora
Después de reiniciar, realice el Paso 6 (prueba de homing). Si no se genera ninguna alarma, es posible que haya una comunicación anómala entre los núcleos de la placa TH, y el problema se haya resuelto al reiniciar. Si la alarma persiste, continúe con el Paso 2.
Paso 2. Verificar la visualización de la temperatura del hotend
Si las temperaturas reales de los hotends izquierdo y derecho muestran ambos 0, indica una anomalía de comunicación entre la placa MC y la placa TH. Continúe con el Paso 3. Si la visualización de la temperatura del hotend es normal, indica comunicación normal entre la placa MC y la placa TH, y el problema radica en el sensor de corriente de eddy del extrusor o en su línea de señal. Continúe con el Paso 4.
Paso 3. Solución de anomalías de comunicación MC-TH
- Consulte Desmontar el cabezal H2D Pasos 1-6 para exponer la placa TH. Verifique si el conector MC-TH de la placa TH está correctamente instalado y vuelva a enchufarlo si es necesario.
- Consulte Reemplazar el panel trasero H2D para desmontar el panel trasero de la impresora. Verifique si el conector MC-TH de la placa MC está correctamente instalado y vuelva a enchufarlo si es necesario.
- Después de reinstalar los componentes electrónicos relacionados con el cabezal, regrese al Paso 2 para verificar si la visualización de la temperatura del hotend es normal. Si no lo es, envíe un ticket para contactar al servicio de atención al cliente.
Paso 4. Verificación de conexión del sensor de corriente de eddy del extrusor
Consulte Cómo desmontar y montar el cabezal H2D Pasos 1-6 para exponer la placa TH. Verifique si la conexión del sensor de corriente de eddy del extrusor está correctamente instalada y vuelva a enchufarla si es necesario.
Después de la montura, realice el Paso 6 para la prueba de homing. Si la prueba aún falla, continúe con el Paso 5 para reemplazar el sensor.
Paso 5. Reemplazo del sensor de corriente de eddy del extrusor
Consulte la Wiki Desmontar el cabezal H2D Pasos 1-13 para reemplazar el sensor de corriente de eddy del extrusor izquierdo o derecho.
Paso 6. Prueba de homing
Haga clic en la pantalla para reiniciar el proceso de homing. Si HMS no se repite, la solución de problemas fue exitosa.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
