Descripción del problema
El control de temperatura de la boquilla depende principalmente del calentador y del sensor NTC. Si el sensor de temperatura está abierto, la placa TH no podrá obtener la temperatura correcta de la boquilla, lo que provocará que el calentador siga calentando y causará fallos en la impresión.
Causas posibles:
-
Circuito abierto en el cable o conector de conexión del calentador
-
Falla en el calentador
-
Falla en la placa TH

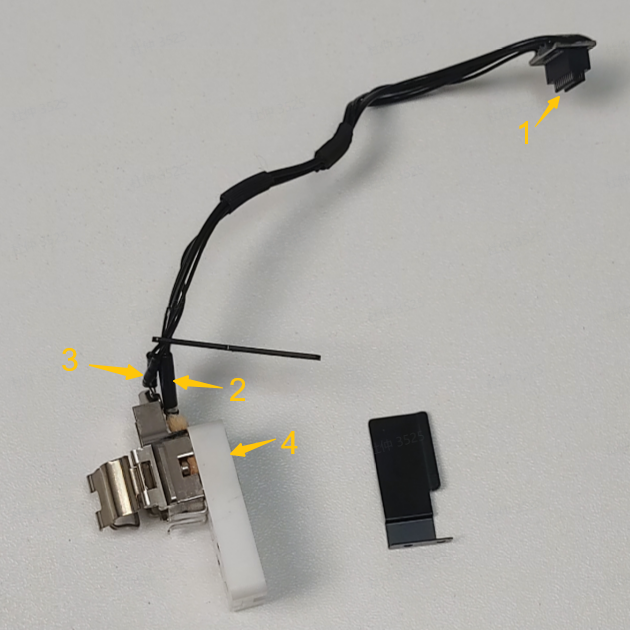

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.

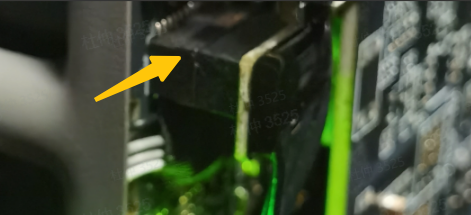

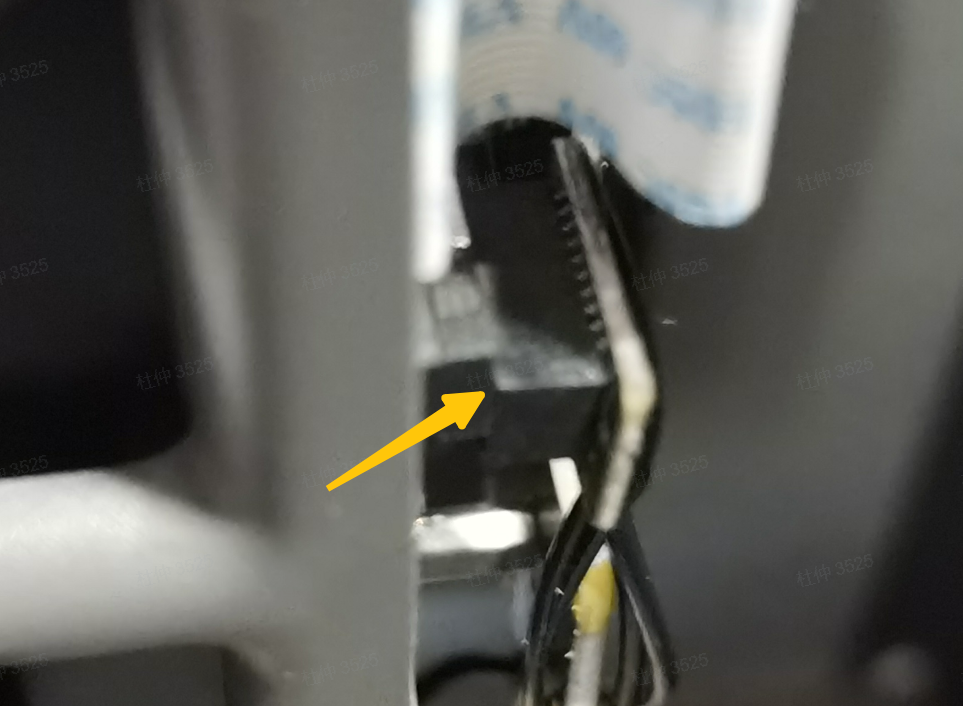

Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.
Herramientas, equipos y materiales
Llave Allen H2.0

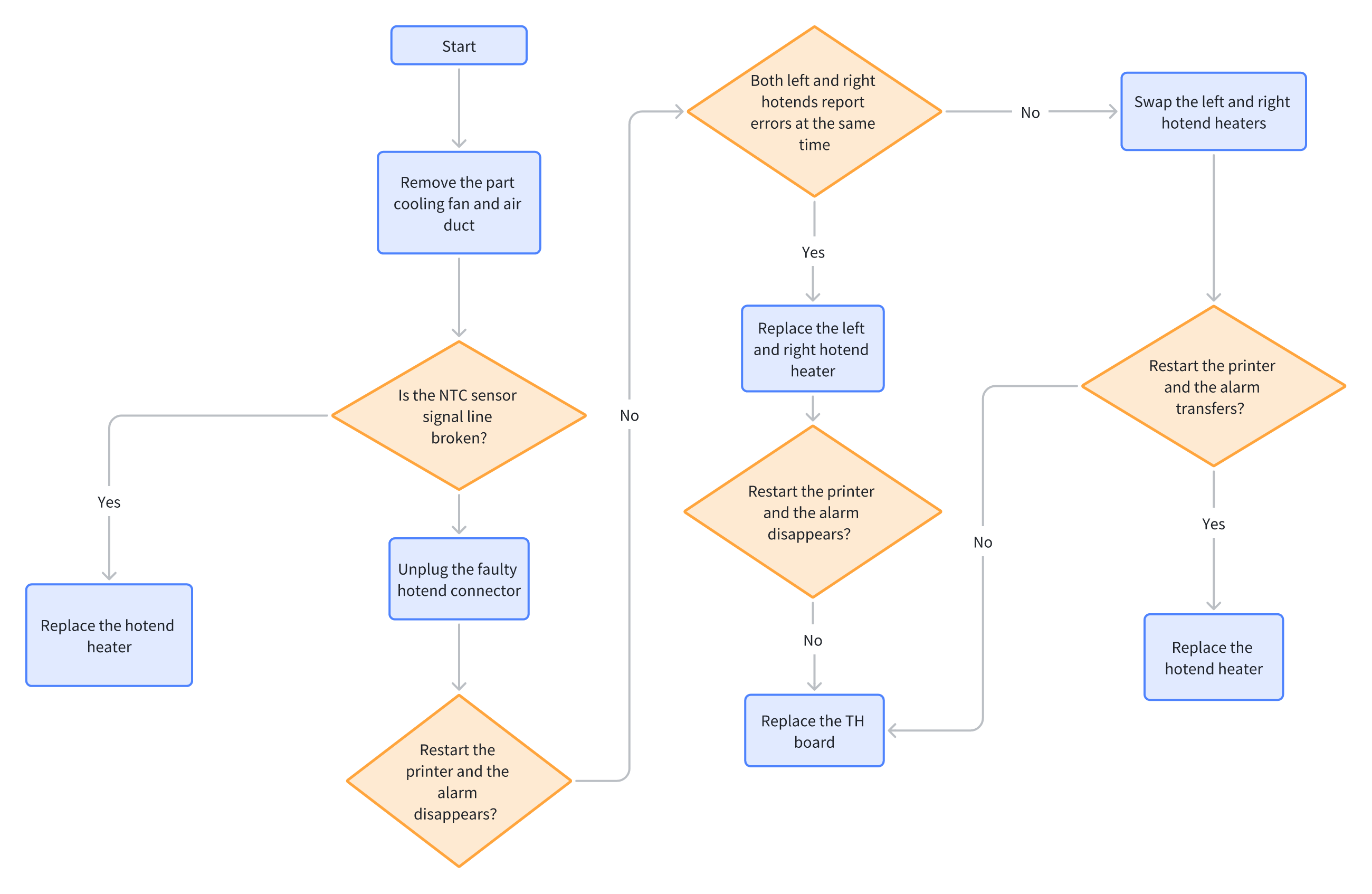

Proceso de aislamiento del fallo
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Retire el ventilador de capa y el conducto
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para retirar el ventilador de capa y el conducto de aire.

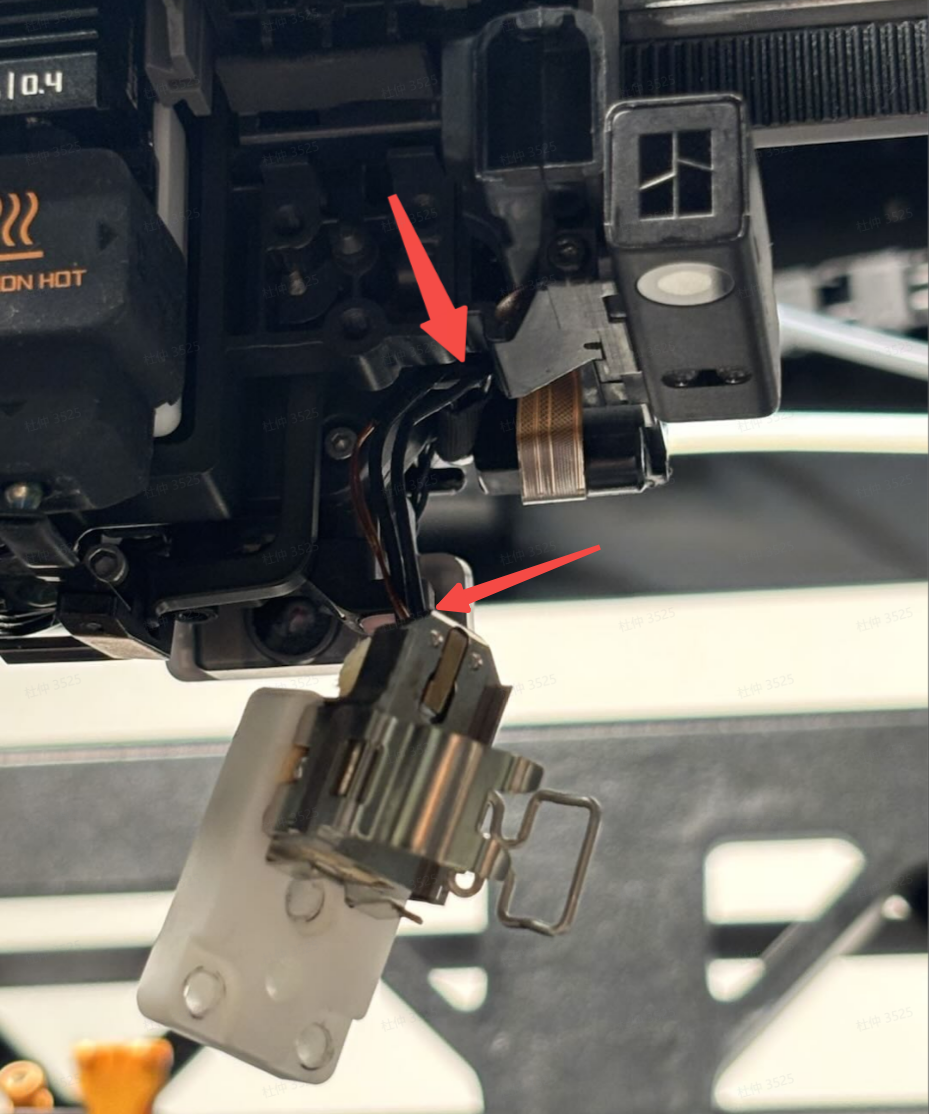

Paso 2. Inspeccione visualmente el conector del sensor NTC en busca de roturas
Si se detecta una rotura, reemplace el calentador.
Si no se observa una rotura evidente, continúe con el Paso 2.
Paso 3. Reconecte el conector defectuoso del hotend
- Desconecte y vuelva a conectar el conector del hotend derecho. Si ambos hotends izquierdo y derecho reportan un error, deberá desconectar y reconectar ambos conectores de hotend simultáneamente.

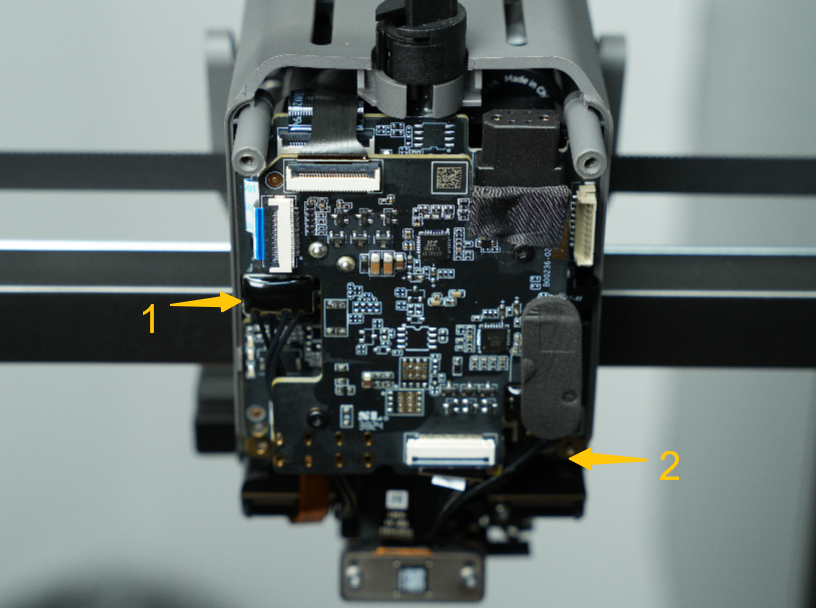

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo
-
Reinicie la impresora.
-
Si el error persiste tras reiniciar, continúe con el Paso 3.
Paso 4. Si solo un hotend reporta un error
-
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para retirar los calentadores de hotend izquierdo y derecho.
-
Intercambie los calentadores izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario realizar la instalación completa).
-
Después de reiniciar, verifique si hay errores.
-
Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
-
Si el error permanece sin cambios, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
-
Paso 5. Si ambos hotends reportan errores
-
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para reemplazar ambos calentadores de hotend izquierdo y derecho.
-
Después de reiniciar, si el error persiste, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
