Ensamblaje de calentamiento del hotend
La impresora H2D está equipada con dos ensamblajes de calentamiento del hotend: uno para el hotend izquierdo y otro para el derecho. Estos ensamblajes no son intercambiables. Si uno se daña, debe reemplazarse con el ensamblaje de calentamiento del hotend correspondiente. A continuación se detallan los componentes del ensamblaje de calentamiento del hotend izquierdo y derecho, junto con sus accesorios:

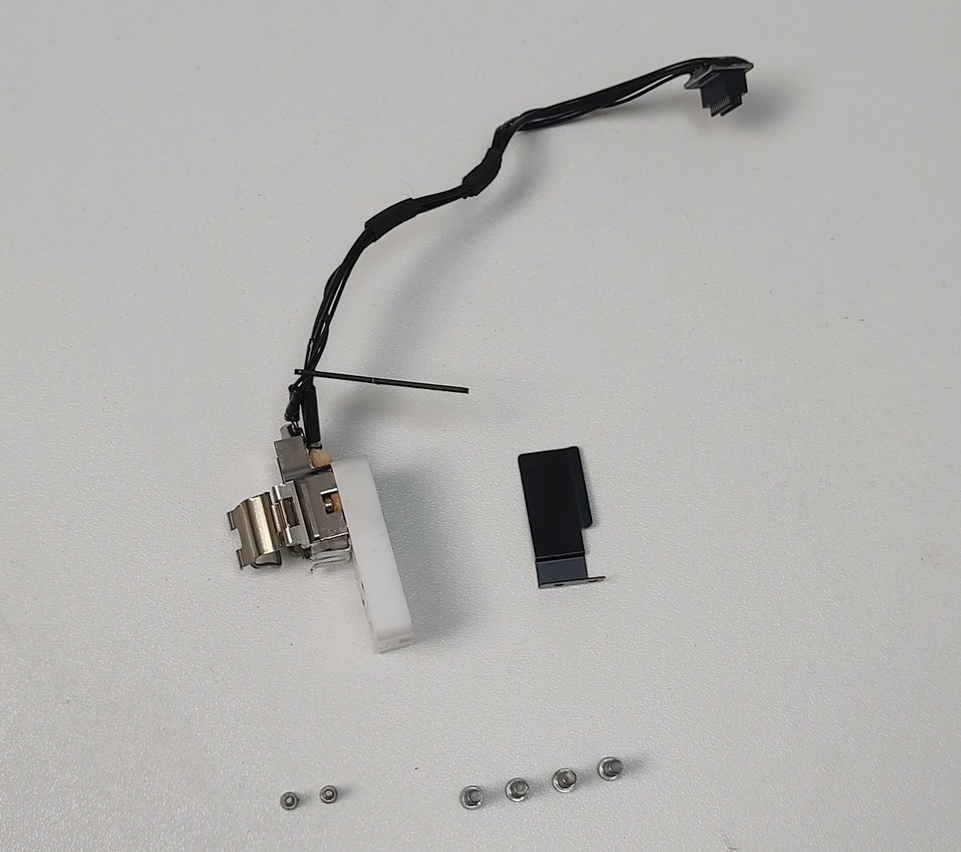

Ensamblaje de calentamiento del hotend izquierdo
- Ensamblaje de calentamiento del hotend izquierdo (preinstalado con hoja de cable) × 1
- Bloqueador de viento × 1
- Tornillos M1.6×4 (para asegurar la hoja de cable y el bloqueador de viento) × 2
- Tornillos M2.5×7 (para asegurar el ensamblaje de calentamiento del hotend izquierdo) × 4

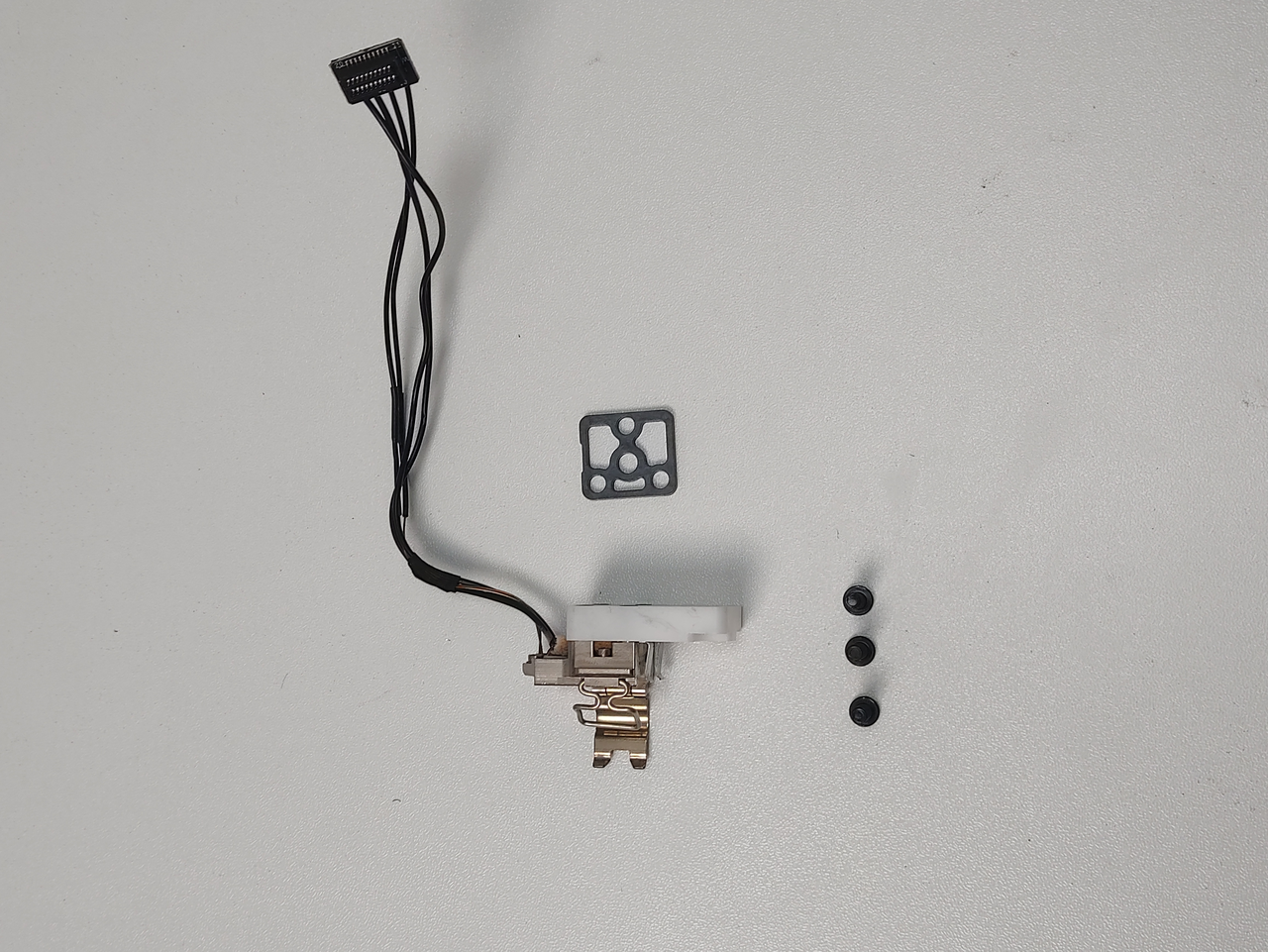

Ensamblaje de calentamiento del hotend derecho
- Ensamblaje de calentamiento del hotend derecho × 1
- Hoja aislante × 1
- Tornillos M3×10 × 3

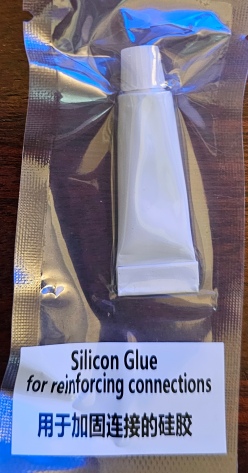

Nota: Algunos lotes de piezas de repuesto incluyen un tubo de silicona electrónica blanca. Esta silicona no es necesaria para el proceso de reemplazo descrito en esta guía y puede desecharse o conservarse para otros usos.

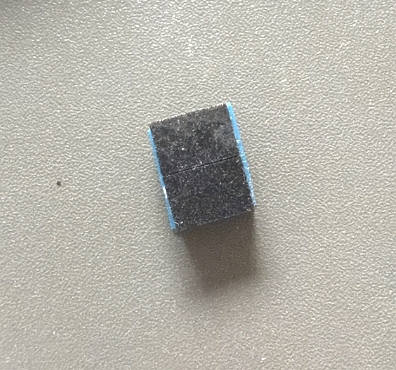

Nota: Algunos lotes de piezas de repuesto incluyen una nueva espuma, que cumple la misma función que la existente, con solo una apariencia diferente. Si la espuma original no se daña durante la eliminación, puede reutilizarse. Si la espuma original se daña durante la eliminación, reemplácela con la nueva.
Importante: Utilice únicamente ensamblajes de calentamiento del hotend específicos para H2D. Los ensamblajes de calentamiento del hotend de las series H2D y A1 no son compatibles. Los ensamblajes de calentamiento del hotend H2D están optimizados para la impresora H2D, garantizando una compatibilidad superior.
Cuándo reemplazar
- Función anómala de calentamiento del hotend
- Incapacidad para asegurar el hotend con la hebilla
Herramientas y materiales requeridos
- Nuevo ensamblaje de calentamiento del hotend (izquierdo o derecho, según la situación)
- Llave Allen H2.0
- Llave Allen H1.5
Precauciones de seguridad
Advertencia crítica:
Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos (incluidos los cables del cabezal), apague la impresora y desconecte la fuente de alimentación para evitar cortocircuitos, lo que podría causar daños electrónicos adicionales o riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, asegúrese de que el hotend y la placa de impresión estén a una temperatura segura. Si es necesario operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Para cualquier consulta sobre esta guía, comuníquese con soporte técnico en línea (disponible de 9:00 a 21:00). Responderemos de forma oportuna y le brindaremos la asistencia necesaria.
Reemplazo del ensamblaje de calentamiento del hotend izquierdo
Retirada del ensamblaje de calentamiento del hotend izquierdo
Paso 1: Retirar el hotend del cabezal izquierdo

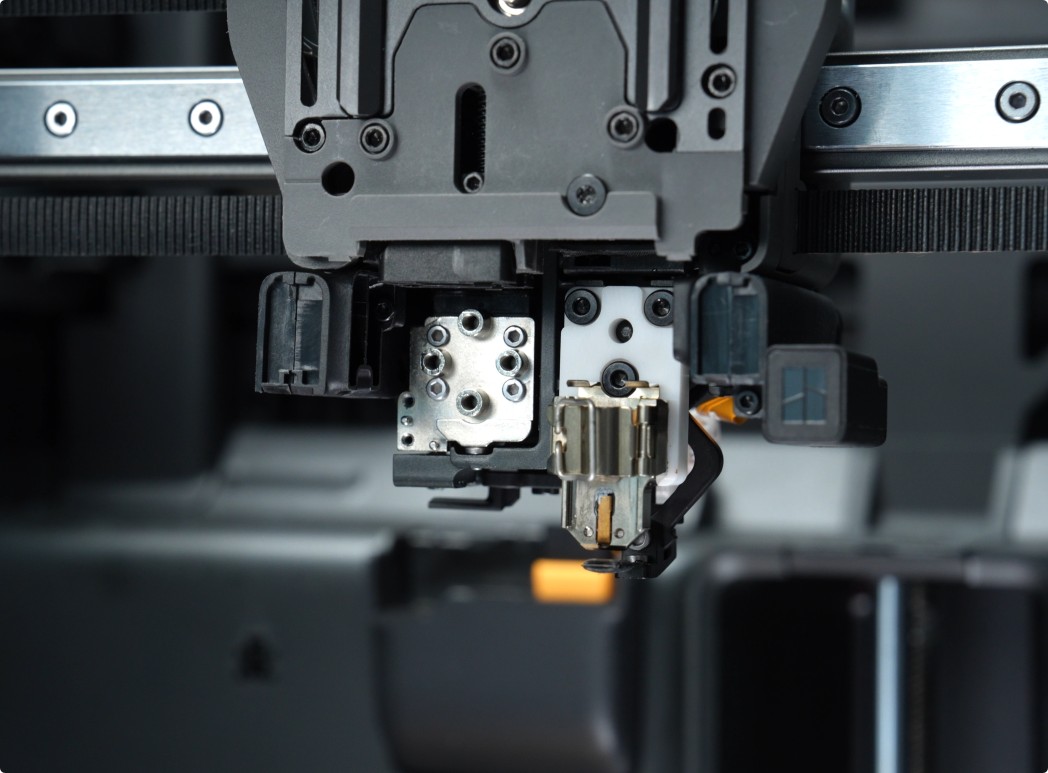

Cambie al hotend izquierdo, apague la impresora y desconecte el cable de alimentación. Retire la funda de silicona y el hotend izquierdo.
Paso 2: Retirar el ventilador de capa y el ducto de aire
Consulte el siguiente video o Wiki para instrucciones sobre la retirada del ventilador de capa y el ducto de aire:
Paso 3: Retirar el ensamblaje de calentamiento del hotend izquierdo

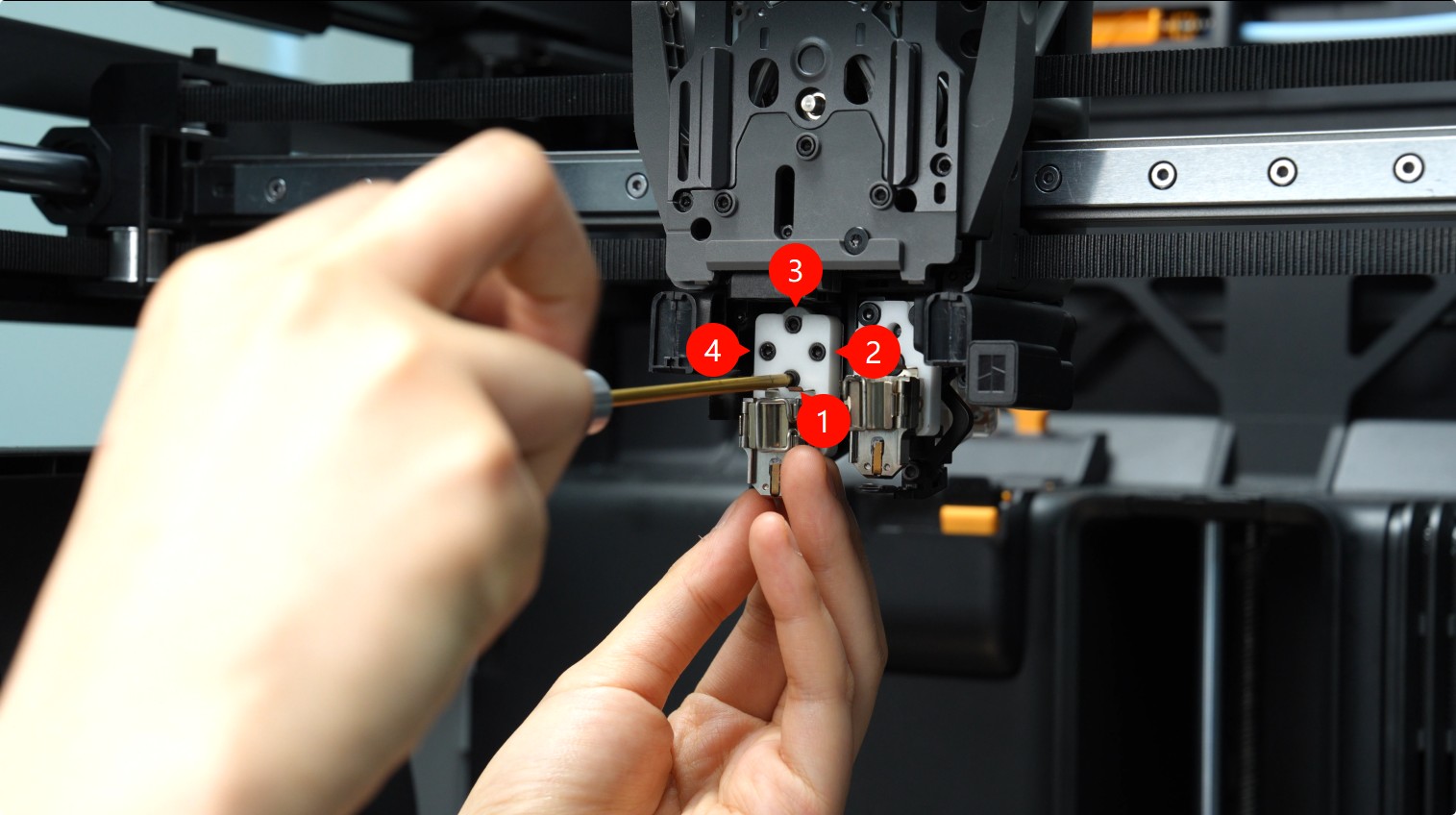

Utilice una llave Allen H2.0 para retirar los cuatro tornillos de fijación del hotend (M2.5×7).

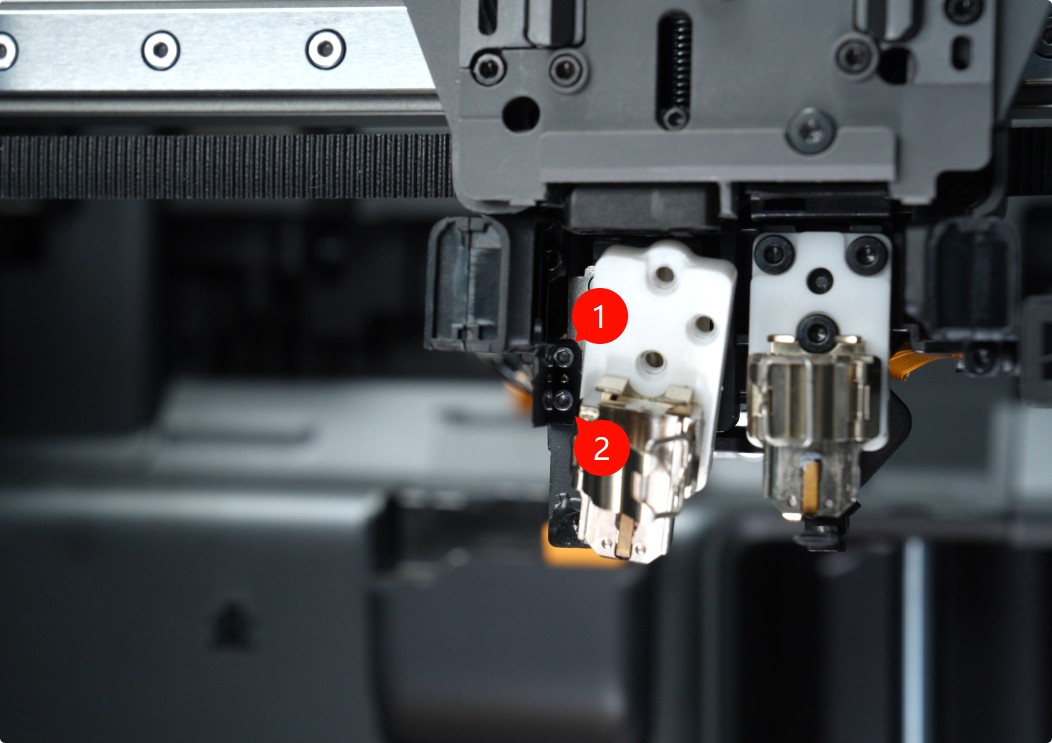

Utilice una llave Allen H1.5 para retirar los dos tornillos de fijación de la hoja de cable/bloqueador de viento (M1.6×4).

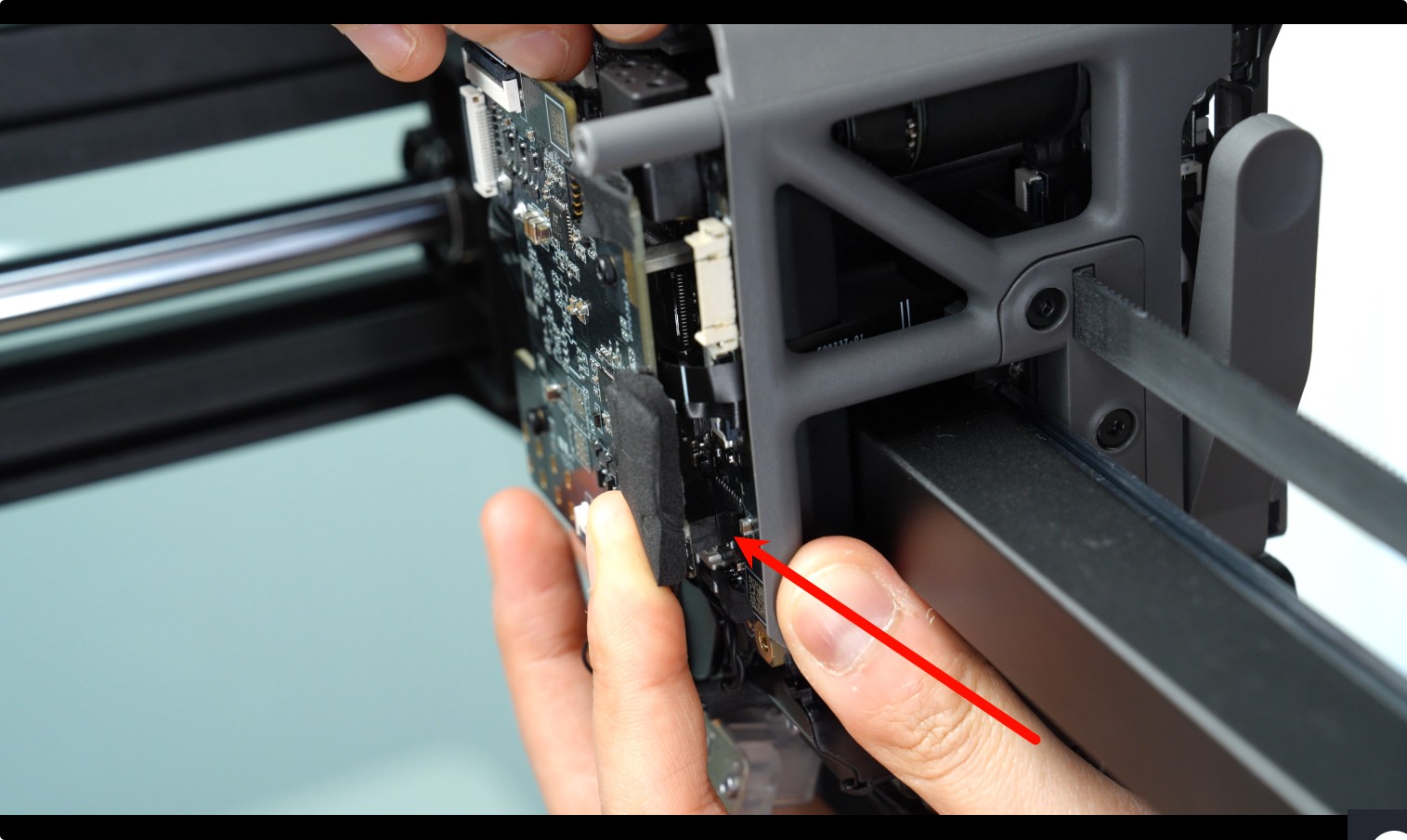

Retire el cable del ensamblaje de calentamiento del hotend izquierdo de la pinza de cable, retire la espuma adherida a la placa TH y desconecte el ensamblaje de calentamiento del hotend izquierdo de la placa TH.
Precaución: Al retirar la espuma, tire de abajo hacia arriba para evitar rasgar o dañarla.
Una vez desconectado el cable, retire completamente el ensamblaje de calentamiento del hotend izquierdo.
Instalación del ensamblaje de calentamiento del hotend izquierdo
Paso 1: Instalar el ensamblaje de calentamiento del hotend izquierdo
Alinee el nuevo ensamblaje de calentamiento del hotend izquierdo y la hoja de cable con los agujeros de tornillo del cabezal. Utilice una llave Allen H2.0 para ajustar los cuatro tornillos de fijación (M2.5×7).

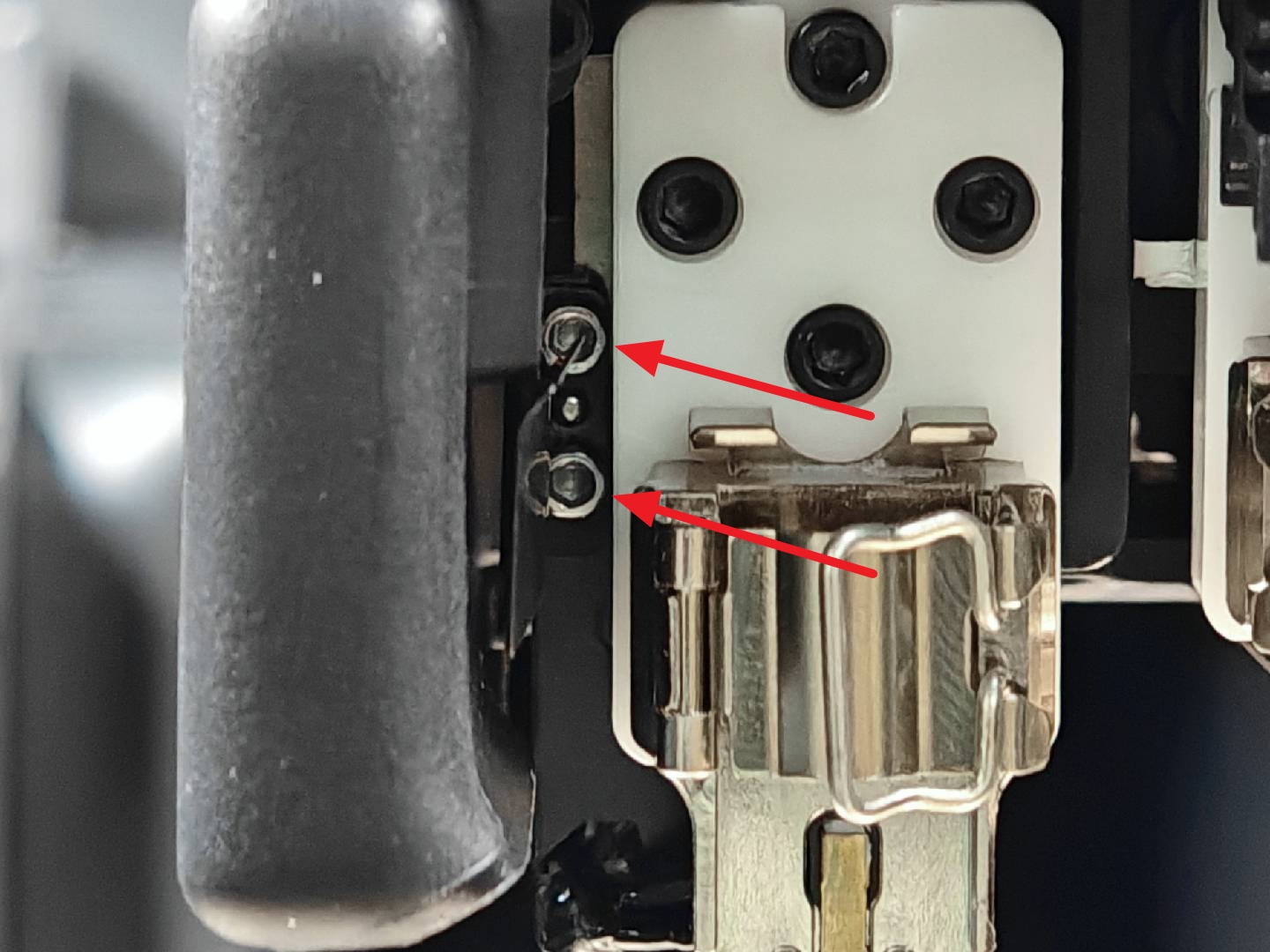

Confirme la posición de la hoja de cable y utilice una llave Allen H1.5 para ajustar los dos tornillos de fijación (M1.6×4).
Inserte los cables del ensamblaje de calentamiento del hotend izquierdo en las ranuras de cable, conecte el conector a la placa TH y vuelva a colocar la espuma.
Paso 2: Instalar el ventilador de capa y el ducto de aire
Consulte el siguiente video o Wiki para instrucciones sobre la instalación del ventilador de capa y el ducto de aire:
Paso 3: Instalar la cubierta frontal del cabezal y el hotend izquierdo
Vuelva a instalar el hotend izquierdo y la cubierta frontal del cabezal en secuencia.
Reemplazo del ensamblaje de calentamiento del hotend derecho
Retirada del ensamblaje de calentamiento del hotend derecho
Paso 1: Retirar el hotend del cabezal derecho

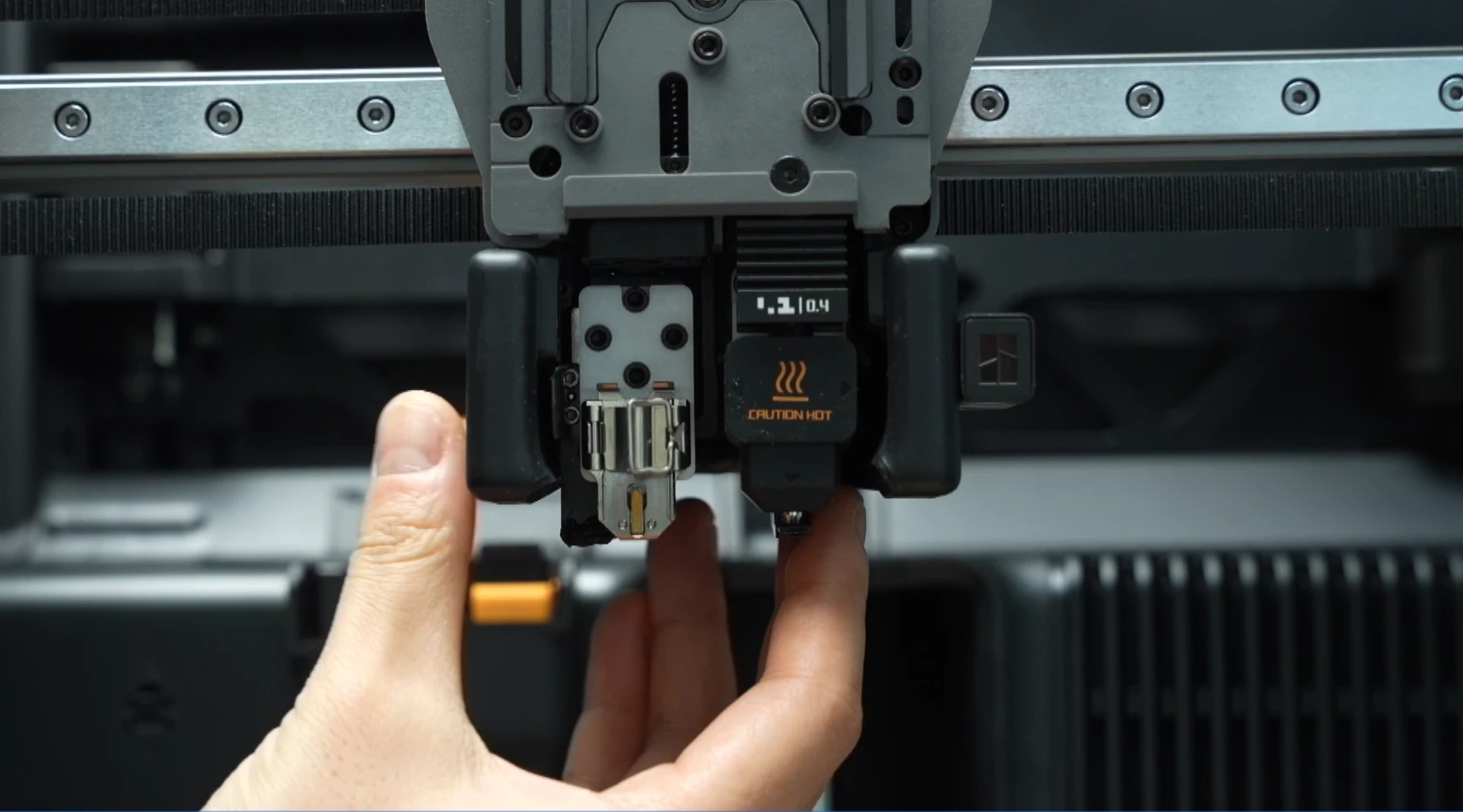

Presione la bisagra inferior para cambiar al hotend derecho.
Retire la funda de silicona y el hotend derecho en secuencia.
Paso 2: Retirar el ventilador de capa y el ducto de aire
Consulte el siguiente video o Wiki para instrucciones sobre la retirada del ventilador de capa y el ducto de aire:
Paso 3: Retirar el ensamblaje de calentamiento del hotend derecho
Utilice una llave Allen H2.0 para retirar los tres tornillos de fijación del ensamblaje de calentamiento del hotend derecho, luego retire los cables de la pinza de cable del soporte de cámara del cabezal.
Desconecte el conector del ensamblaje de calentamiento del hotend derecho de la placa TH y retire la hoja aislante.
Instalación del ensamblaje de calentamiento del hotend derecho
Paso 1: Instalar el ensamblaje de calentamiento del hotend derecho

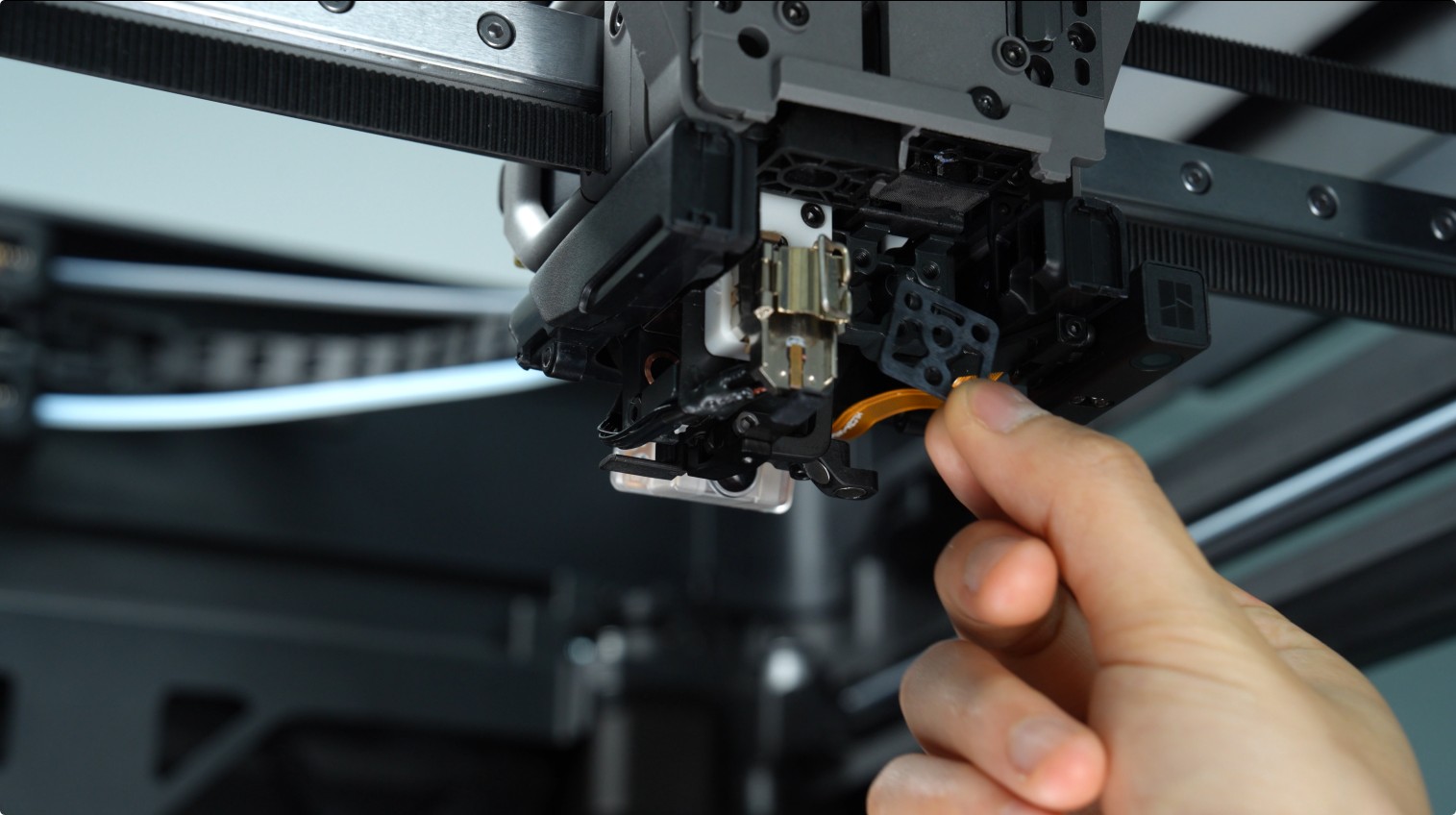

Instale la nueva hoja aislante en el cabezal.
Inserte los cables del ensamblaje de calentamiento del hotend derecho en las ranuras de cable.
Asegúrese de que los ensamblajes de calentamiento del hotend izquierdo y derecho estén alineados paralelamente, luego utilice una llave Allen H2.0 para ajustar los tres tornillos de fijación (M3×10).

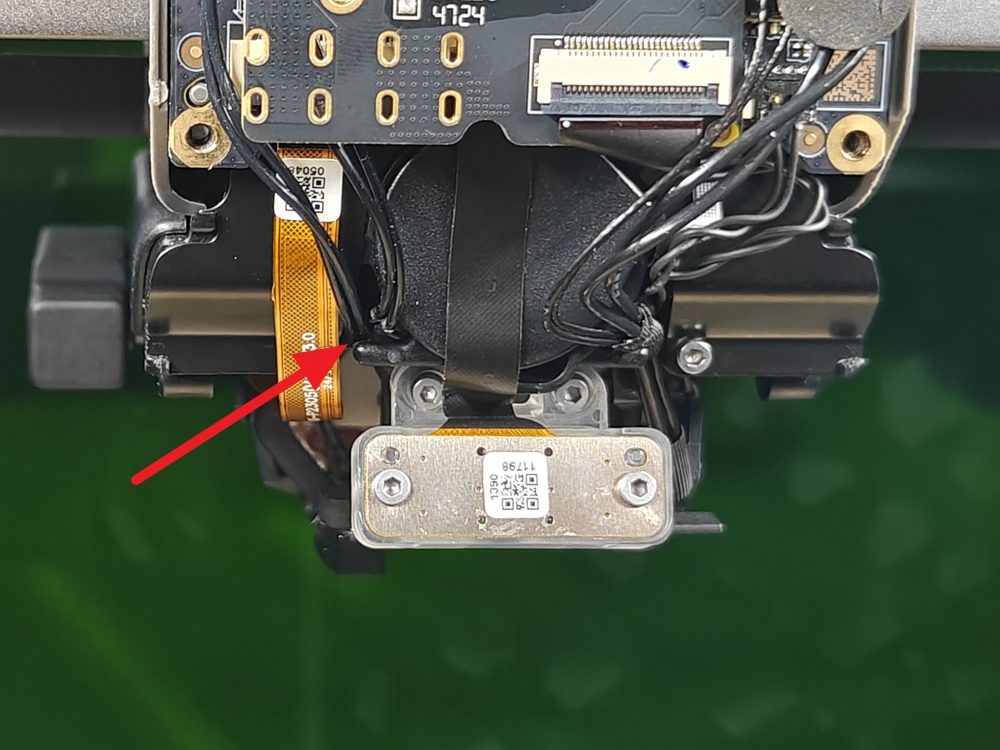

Inserte el cable del hotend derecho en la ranura del cable de la boquilla.

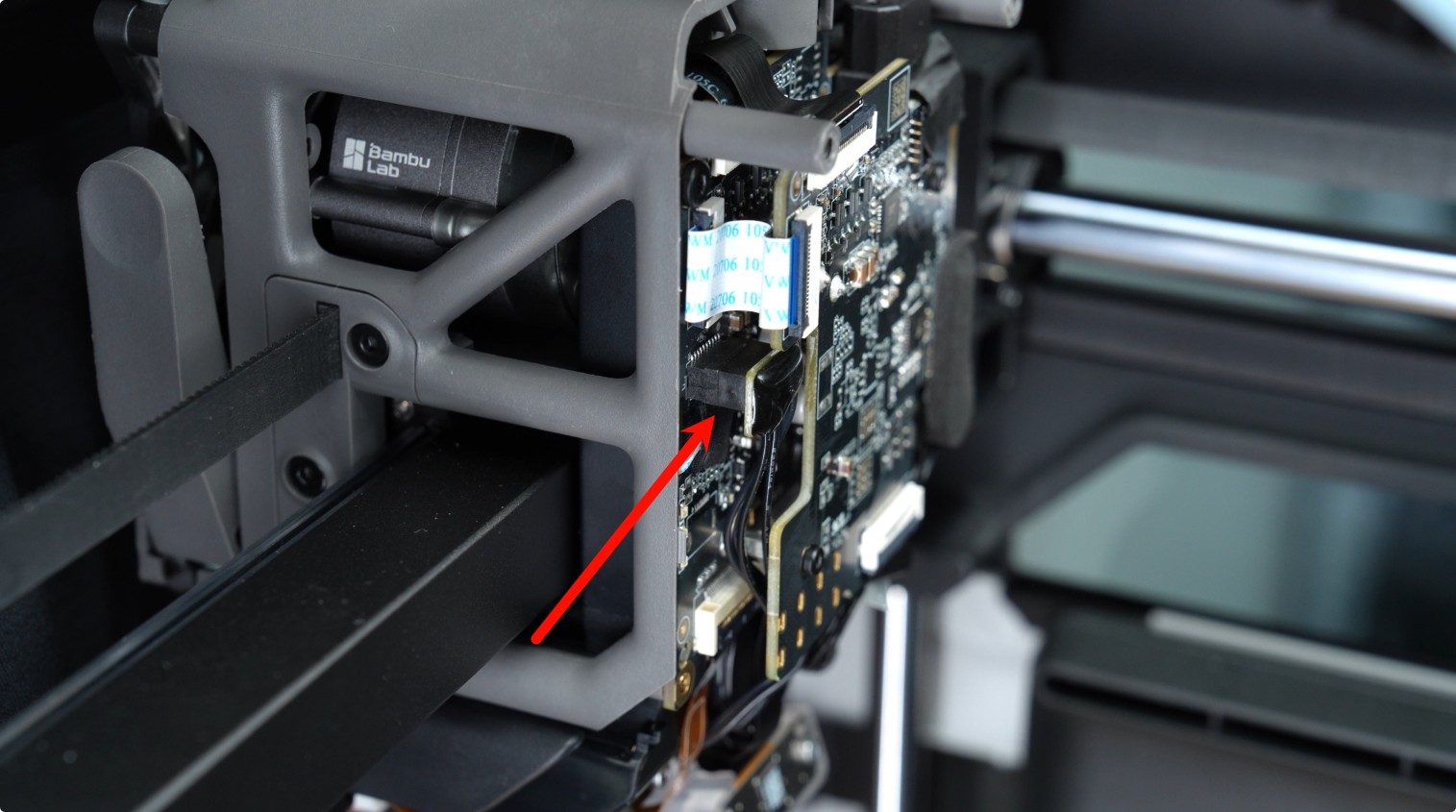

Después de asegurar los tornillos de fijación, conecte el conector del cable del montaje de calentamiento del hotend derecho para completar la instalación.
Paso 2: Instalar el ventilador de capa y el conducto de aire
Consulte el siguiente video o Wiki para obtener instrucciones sobre la instalación del ventilador de capa y el conducto de aire:
Paso 3: Instalar la cubierta frontal del cabezal y el hotend derecho
Reinstale el hotend derecho y la cubierta frontal del cabezal en secuencia.
Verificación de reemplazo exitoso
Conecte la alimentación y encienda la impresora. Establezca la temperatura del hotend en 220°C en la pantalla y verifique que el hotend se caliente adecuadamente. Si el hotend se calienta normalmente, el reemplazo fue exitoso. Si ocurre un error o el hotend no se calienta, verifique que el conector de la placa TH esté conectado correctamente.
