Descripción del problema
El control de temperatura de la boquilla depende principalmente del calentador y del sensor NTC. Si el calentador presenta un circuito abierto, la boquilla no podrá calentarse, lo que impedirá que el hotend extruya el filamento. La placa TH determina si el calentador presenta un circuito abierto detectando la corriente del calentador. Causas posibles:
-
Circuito abierto en el cable o conector de conexión del calentador
-
Falla en el calentador
-
Falla en la placa TH

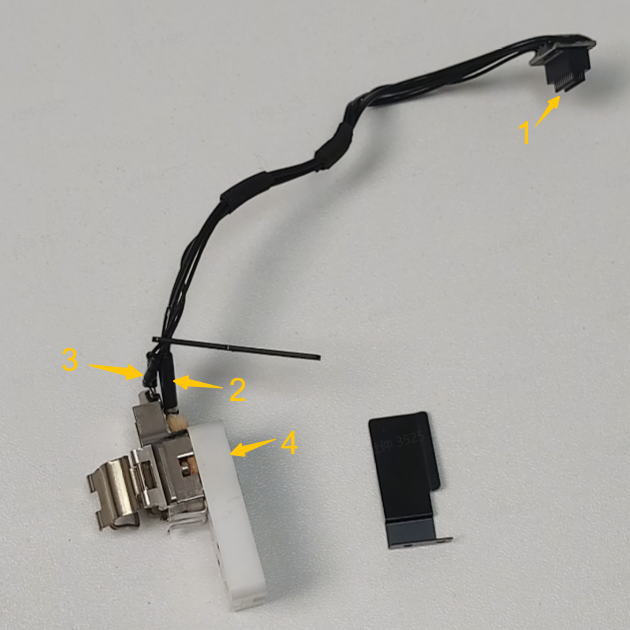

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desarmar el cabezal, asegúrese de que la impresora esté apagada.

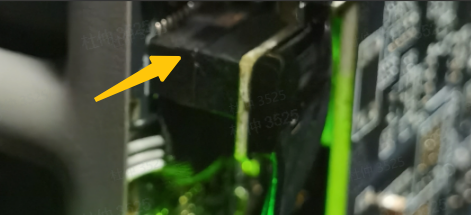

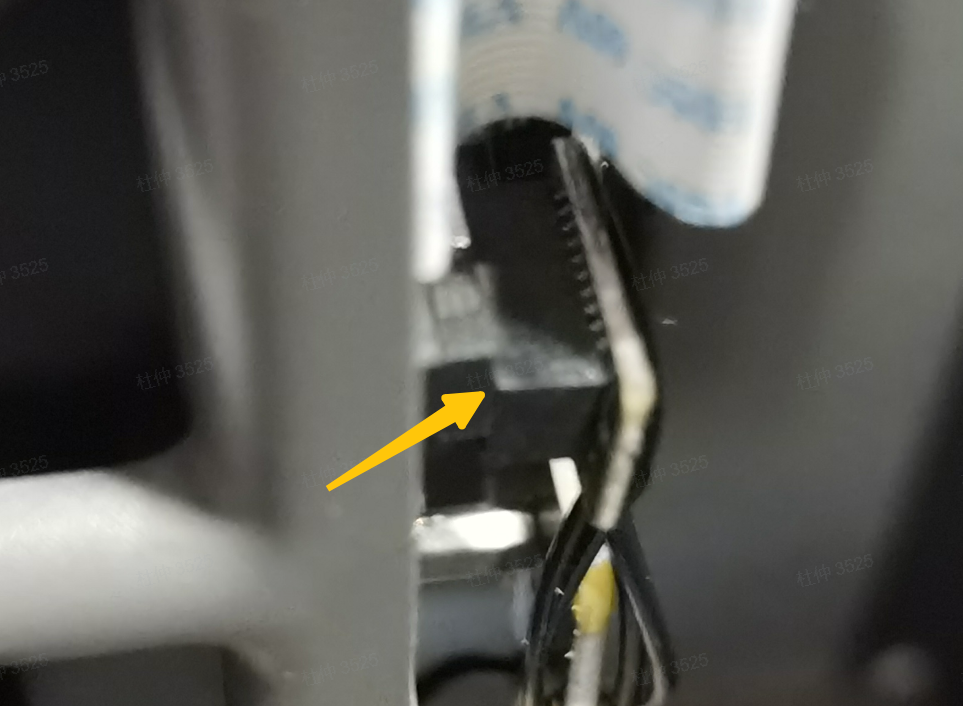

Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.
Herramientas, equipos y materiales
Llave Allen H2.0

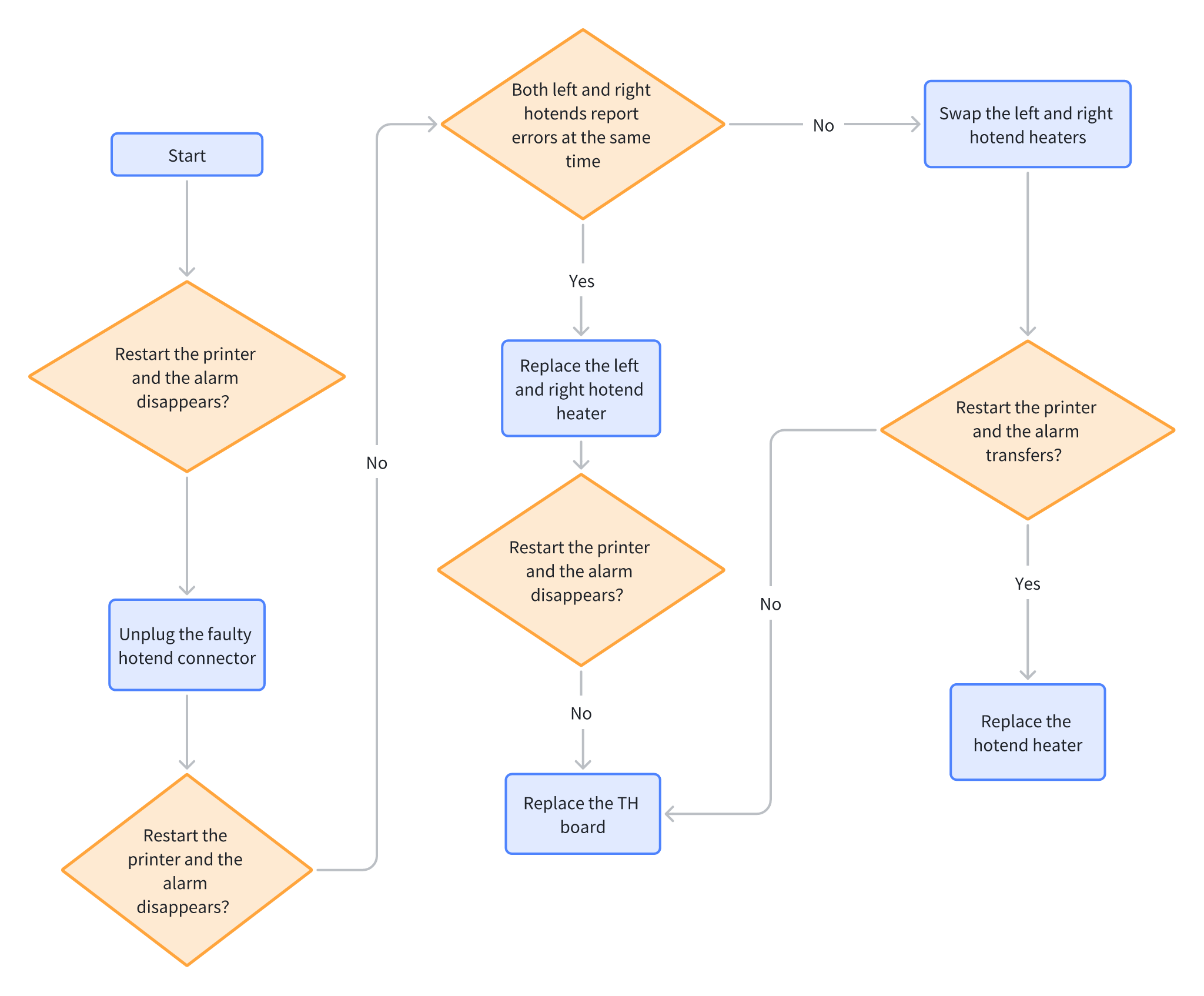

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Reinicie la impresora
-
Si la alarma desaparece, la solución está completa.
-
Si la alarma persiste, continúe con el Paso 2.
Paso 2. Reconecte el conector defectuoso del hotend
-
Consulte la Wiki Cómo desarmar y ensamblar el cabezal H2D para retirar el ventilador de enfriamiento y el conducto de aire.
-
Desconecte y reconecte el conector del hotend derecho. Si ambos hotends izquierdo y derecho reportan un error, debe desconectar y reconectar ambos conectores del hotend simultáneamente.

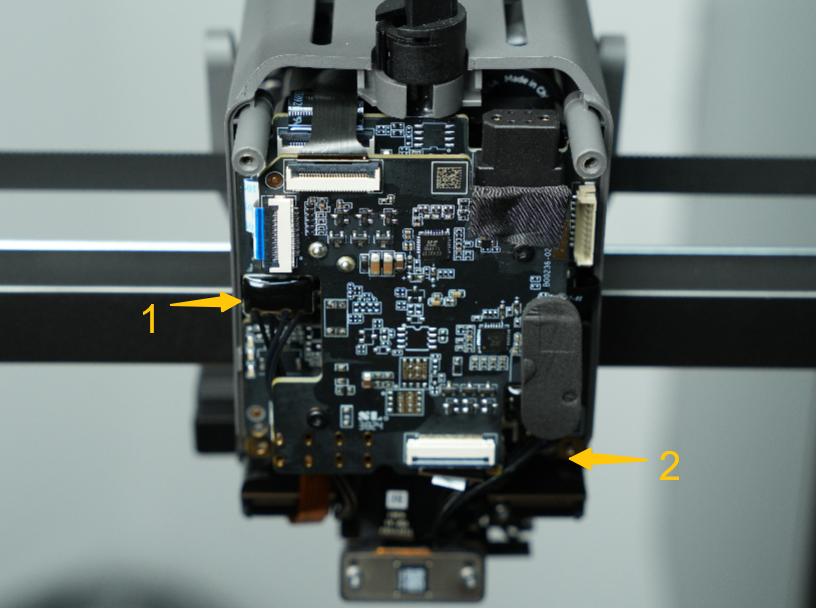

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo
-
Reinicie la impresora.
-
Si el error persiste tras reiniciar, continúe con el Paso 3.
Paso 3. Si solo un hotend reporta un error
-
Consulte la Wiki Reemplazar el ensamblaje de calentamiento del hotend H2D para retirar los calentadores de los hotends izquierdo y derecho.
-
Intercambie los calentadores izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario un ensamblaje completo).
-
Tras reiniciar, verifique si persisten los errores.
-
Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
-
Si el error permanece sin cambios, consulte la Wiki Cómo desarmar y ensamblar el cabezal H2D para reemplazar la placa TH.
-
Paso 4. Si ambos hotends reportan errores
-
Consulte la Wiki Reemplazar el ensamblaje de calentamiento del hotend H2D para reemplazar ambos calentadores de los hotends izquierdo y derecho.
-
Tras reiniciar, si el error persiste, consulte la Wiki Cómo desarmar y ensamblar el cabezal H2D para reemplazar la placa TH.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
